Hvilken strømforsyning kan anbefales for disse led remsene?

[Teza]

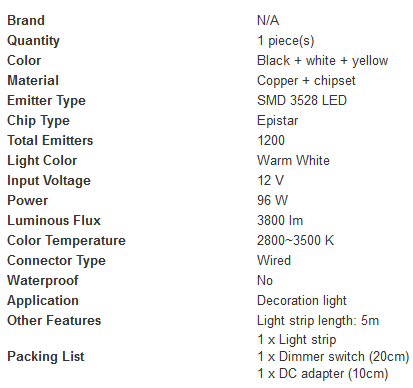

Har 4 lys remser av denne typen, og trenger en strømforsyning som kan drive dem.

Strømforsyningen skal ligge i en kanal som er 40 cm x 8 cm x 5,5 cm, og åpen i begge kortsidene.

Når jeg setter på et amperemeter viser dette 2,5 - 3 A strømtrekk på en av led remsene.

De skal ikke dimmes.



Hvilken strømforsyning kan anbefales for å drive disse 4 led remsene?

[y tho]

Skal dette brukes i PC, eller hva tenker du?

[Teza]

Det er lyslister som ligger i taket i stua.

[Andrull]




Har 4 lys remser av denne typen, og trenger en strømforsyning som kan drive dem.

Strømforsyningen skal ligge i en kanal som er 40 cm x 8 cm x 5,5 cm, og åpen i begge kortsidene.

Når jeg setter på et amperemeter viser dette 2,5 - 3 A strømtrekk på en av led remsene.

De skal ikke dimmes.



Hvilken strømforsyning kan anbefales for å drive disse 4 led remsene?

Hmmm... I følge spesifikasjonene så trekker LED-remsen opp mot 8 Ampere (96W). Har du fire stykk så blir det 384W (32 Ampere). Det kan også være greit å ha en med litt mer effekt, slik at slitasjen blir mindre, samt at dette ofte er målt under optimale forhold, og en overspesifisert vil lettere takle om det blir varmt i stua/direkte sollys osv..



Altså vil en slik gjøre jobben godt nok: https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=10-561-75&toc=19593

Målene er etter hva jeg kan se også godt innenfor dine krav, og at den takler litt mer effekt enn du trenger gjør den også mer effektiv og holder lengre.



Er det billig som er cluet, så blir det nok knapt billigere enn de du får på DX.com: http://www.dx.com/p/y-12-33-12v-33v-396w-led-switch-power-supply-adapter-silver-272598#.U2N1o_l_vjU

Eller: http://www.dx.com/p/y-12-40-12v-40a-480w-switching-power-supply-siler-278840#.U2N1R_l_vjU

Det bør klare jobben greit, men kvaliteten er litt så som så.

Endret 2. mai 2014 av Andrull

[Pop]

Hva i all verden slags LED er dette da? Mine LEDS inne trekker typisk 0.5W pr diode og har kanskje 10 stykker av dem, tilsammen 5W.

[Andrull]

Er jo snakk om 4800 LED-emittere da.

Så hver diode trekker ca 6 ganger mindre enn dine dioder.

Endret 2. mai 2014 av Andrull

[Pop]

Oi, 3800 lum! Aha, det forklarer trekket.

[Andrull]

Jau. De har rimelig heftig lysstyrke. Men gjerne fordelt utover 5-10m.

[Pop]

Siden LED skal ha langt bedre energieffektivitet, hvordan blir det da med varme i slike lister som dette? Går utifra at ikke alle 384W blir til kun lys...

[Andrull]

Tja, nå står effektiviteten sjeldent, men tipper en rundt 20-25 % effektivitet. Altså noe rundt 300W som går til varme. Men fordelt utover 20 meter med lister og flere tusen dioder som fordeler varmen jevnt, så blir det ikke SÅ varmt på et lite sted.

[Pop]

Og jeg trodde LED hadde rundt 90% eff eller deromkring...

[Mr. A]

Og jeg trodde LED hadde rundt 90% eff eller deromkring...

Etter en kjapp googlerunde så ser det ut som de beste LED pærene har rundt 50%effektivitet.

[Andrull]

Og jeg trodde LED hadde rundt 90% eff eller deromkring...

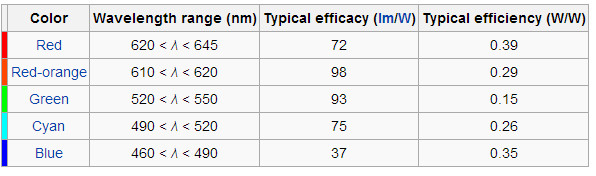

Hentet fra wiki:





683 lm/W, corresponds to an efficiency of 100%. http://en.wikipedia.org/wiki/Luminous_efficacy



Og: http://en.wikipedia.org/wiki/Light-emitting_diode#Efficiency_and_operational_parameters

Typisk så vil nok hvite LEDs holde seg rundt toppen 100 lm/watt. Altså en effektivitet på rundt 17 %. Mulig du enkelt får tak i opp mot 150 lm/watt til og med, som da blir ca 22 % eff.

Så 90 % er nok rimelig langt unna, og selv de mest effektive er nok ikke vanlig å finne i vanlige butikker eller i så enorme LED-strips. ^^



Men mot vanlige lyspærer som legger seg på rundt 15 lm/watt (ca 2,2 % eff.) så blir det rimelig bra.

Endret 2. mai 2014 av Andrull

[Pop]

Jøss, takk for info. Når man kjenner på en LED i forhold til lyspære skulle man virkelig tro at energien ikke lenger gikk til varme. Jaja, man lærer noe nytt hver dag.

[Andrull]

Jøss, takk for info. Når man kjenner på en LED i forhold til lyspære skulle man virkelig tro at energien ikke lenger gikk til varme. Jaja, man lærer noe nytt hver dag.

Har en LED-plate på 20W (er vel noe rundt 6x6cm og har en tykkere aluminiumsbunn), og uten en passelig CPU-kjøleribbe, så blir den så varm at du ikke kan holde i den etter toppen 30-sekunders tid. Og etter kanskje 1-2 min så begynner ting å brenne opp. (ødela en )



Nå er vel en del LEDs på selv usselige 5W også utstyrt med en større kjøleribbe, så blir jo ikke så varmt da.

Endret 2. mai 2014 av Andrull

[BigJackW]

Husk at du ikke kan koble sammen alle disse led-stripene etter hverandre. Du får da et svakere og svakere lys ut mot enden. 5meter per stripe er anbefalt.

[Andrull]

Remsene vil også kunne brenne opp i værste fall (i hvert fall den første i rekken om man kobler etter hverandre). Noen mener jeg også har rapportert om at selv en i rekken, så vil det være litt forskjellig lysstyrke pga internt tap. For å minske dette så kan man koble til strøm på hver side av remsen.

[Teza]

Andrull" post="21611289" timestamp="1399026875"]

Målene er etter hva jeg kan se også godt innenfor dine krav, og at den takler litt mer effekt enn du trenger gjør den også mer effektiv og holder lengre.



Takker, ut fra tegningene er denne 2,5 cm bredere enn kanalen den skal stå i.



Ingen lister er seriekoblet, og ved test av en ledremse lyste den like mye i begge ender.

Vil gjenstå å se om dette er tilfelle for alle når de er ferdig koblet.
