Vannkjøling!

[Sebstern]

Aldri satt sammen en custom loop før, så har lyst til å prøve!



CPU: i7 4770K

GPU: GTX 780



Mer som skal vannkjøles?



Hadde vært kult om noen kunne satt sammen en liten liste av gode deler som jeg trenger til dette!

[Kyrre S.]

Må vite mer om skjermkort først.

Og kabinett ..

Endret 21. april 2014 av Kyrre S.

[Sebstern]

Kabinett: 750D



Skjermkortet er 780 med nvidias stock kjøler, hva trenger du å vite?

[Kyrre S.]

Trenger å vite fult navn/merke slik at jeg ikke foreslår en fullcover som ikke passer din pcb

[Sebstern]

http://www.asus.com/Graphics_Cards/GTX7803GD5/specifications/

[kalleklovn12]

Det du trenger er Techbay,no http://www.techbay.no/category.html/vannkjoling



CPU-Blokk

GPU-Blokk

GPU-Bakplate?

360radiator, 60 eller 45mm.

Slange

Kompresjonsnippler

Pumpe

Reservoair

Kjølevæske



Noe jeg har glemt da??!

Endret 21. april 2014 av kalleklovn12

[Kyrre S.]

Du gav ikke mye å gå på, så her er et forslag. Jeg vet jo ikke nok om hva du har av hardware, eller om du har tenkt på noe som gir begrensninger på loopen din, men here goes ...

-----

Jeg er på ingen måte noen ekspert på dette emnet, men har lest en god del om vannkjøling og hadde en tilsvarende tråd som din for litt siden. Jeg fikk ikke mye kommentarer på komponentene jeg hadde satt opp da, så dette skal være bra greier ... Prisen er dog kanskje noe stiv.



Har her satt opp 2 * 240mm radiatorer. Kabinettet ditt skal skal støtte 280mm radiatorer også, men jeg valgte 240 da det ofte er lettere å finne gode 120mm vifter. Hvis du finner noen 140mm vifter du liker (og som er gode til radiatorer (SP)), kan du gå selvsagt gå for 280 radiatorer og øke kjøleflaten. Viftene jeg har lagt til vil gjøre en god jobb på en radiator. Satte opp XTX radiatorer, altså veldig tykke. Pass på du får plass ... Tykk radiator er alltid å foretrekke rent kjøleteknisk.



Satt opp en 5,25" reservoir med integrert D5 pumpe. Dette vil gjøre montering til en lek, og du unngår eventuell modifisering av kabinett for å få på plass pumpa. Dette er selvsagt gitt at du har 2 * 5,25" brønner tilgjengelig.



Satt opp TYGON slange, som er et bra valg. Anbefaler ikke klare slanger med farge på kjølemediet. Du bør bruke en klar væske, og heller ha farge på slangen. Du kan nok gå for en tynnere slange hvis du vil (3/8" ID), dette har ikke mye å si. 1/2" ser ut til å være et vanlig valg, derfor jeg setter opp dette. (Bytter du slange må du også bytte nipler).



Satte opp noen gode kompresjonsnipler. Disse er helt supre ... Satte også opp noen 30° vinkler, alltid kjekt å ha. Disse kommer også i andre vinkler (45°, 90°).



Endret 21. april 2014 av Kyrre S.

[Sebstern]

CPU:
http://www.techbay.no/product.html/ek-cpu-vannblokk-ek-supremacy?category_id=111



GPU:

http://digitalimpuls.no/PC-komponenter/Vannkj%C3%B8ling/GPU/EK/EK-FC-Titan--GTX780-G1-4-nVidia-TITAN--GTX780-122426-p0000066262.aspx



Bakplate

http://www.techbay.no/product.html/ek-bakplate-for-ek-fc-780-gtx-dcii-sort?category_id=215



Rad

http://www.techbay.no/product.html/techbay-radiator-extreme-3x120-45?category_id=181



Res/pumpe:

http://digitalimpuls.no/PC-komponenter/Vannkj%C3%B8ling/Pumper/EK/EK-BAY-RES-D5-Vario-incl-pump-G1-4-126469-p0000078719.aspx



Slanger:

http://digitalimpuls.no/PC-komponenter/Vannkj%C3%B8ling/Slanger/Feser/Feser-Tube---Blue-UV---16-10-3-8-Pris-pr-meter-113897-p0000042063.aspx



Kompresjonsnippler:

http://www.techbay.no/product.html/ek-csq-kompresjonsnippel-1/4bspx1/2id-3/4od-sort?category_id=103



Ser denne listen ok ut? Bytt gjerne ut deler, vil ha en stillegående pumpe, osv..

[Kyrre S.]

Den slangen passer vel ikke på de niplene?

D5 pumpen kan du justere hastigheten på, så støy burde være ok.

Ville kanskje tatt en tykkere radiator.

[Sebstern]

Hva med en sånn: http://techbay.no/product.html/ek-vannkjolingssett-ek-kit-l360?category_id=117



+ GPU block?

[Kyrre S.]

Nja ... Det vil muligens fungere.

En 360 får du bare plass til i toppen av kassa di, og temperaturen det veksles mot da vil være varmere enn ambient. I tillegg er den radiatoren "bare" 38mm tykk.



Hvis du har god luftgjennomstrømning i kabinettet ditt vil det kanskje fungere greit nok



Personlig ville jeg nok hatt en 240 eller 280 i front, og en 240 i bunn (OBS: 3,5" brønnene må vel vekk da..) som inntak på det kabinettet du har. Dette ville gitt mer optimal betingelser for veksling/kjøling.

[eyvind1]

En enkelt 360 vil fungere helt fint, men der vil være lite rom for overklokking. Backplate til gpu er kun kosmetisk, som nevnt tidligere i tråden ser det pent ut.

Når det gjelder det D5 res/pump combo er pumpa montert i reservoiret så der er 1/4 gevind i inn/ut.

Hvis du har muligheten gå for en 60mm rad i stedet for en 45.

EK fittingene er av god kvalitet og er grei å jobbe med. Bitspower er mere "shiny" men i daglig bruk merker du ingen forskjell.

[ZentiX]

Har satt sammen en liten handleliste til deg. Jeg er heller ikke noen expert på dette området, men av den infoen noen av gutta på forumet her har gitt meg, så kan jeg på en fin måte si at jeg er ganske trygg på vannkjøling. Selv vannkjøling, og med rette komponenter så kommer det det til å se bra ut. Men husk at du har mulighet for å hive en dobbel rad i front. Flere rads vil gjøre at du får en mer effektiv kjøling og vifter kan spinne på lavere RPM. I kittet jeg har satt sammen så har jeg kun tatt hensyn til vannkjøling, så eventuelle vifter for resten av kabinettet må du tenke på selv.



Jeg la også med en viftestyring, dette er et must når du har vannkjøling da du kan styre viftene på rad uavhengi av hovedkort. Mine vifter blir nå styrt via HK, og er et pain in the ass pga jeg får bare 2 vifte profiler som jeg kan justere på.

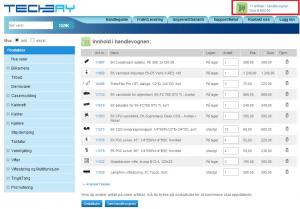

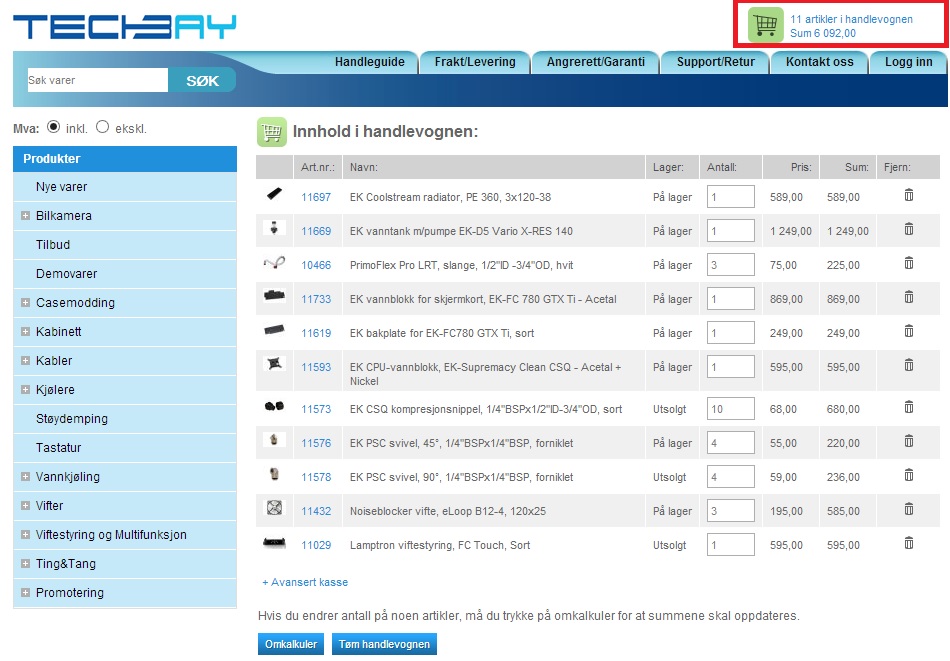

Men her har du handle lista
