Kobling av vannkjøling

[Jofrode]

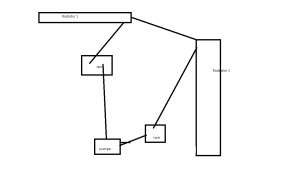

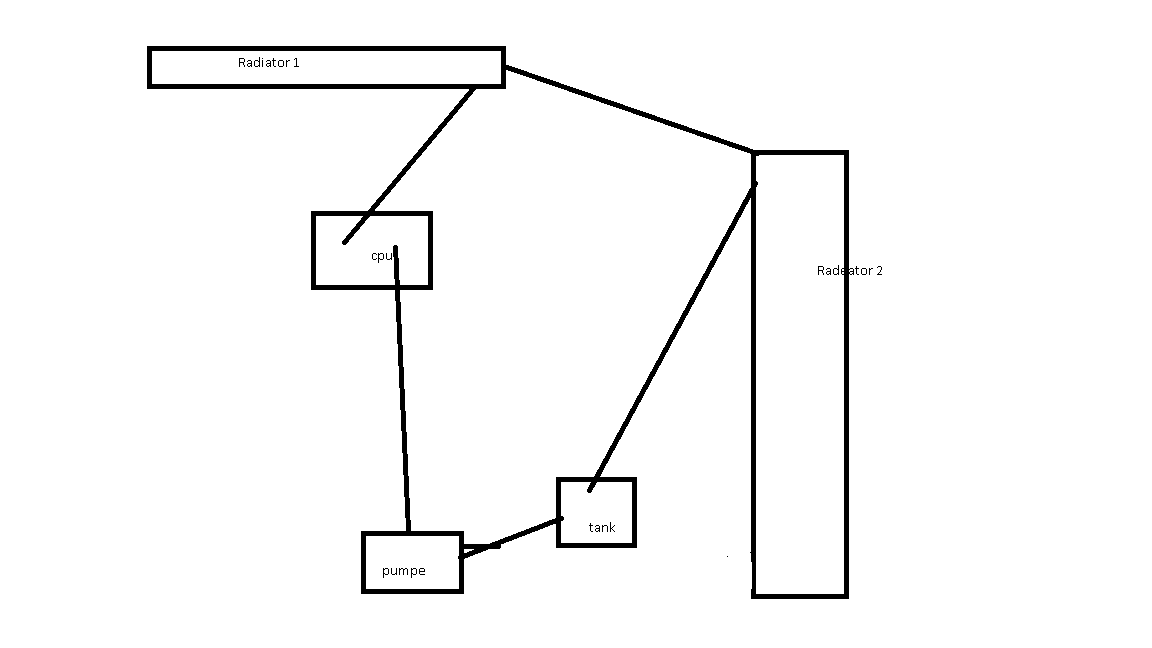

Lurte på om dette er en grei måte og koble opp vannkjøling på eller noe dere ville gjort annerledes

[Jofrode]

Lurte på om dette er en grei måte og koble opp vannkjøling på eller noe dere ville gjort annerledes

Ser at det ikke står noe på radiatoren med inn og ut er det det samme vilken jeg bruker ut og inn?

[Jofrode]

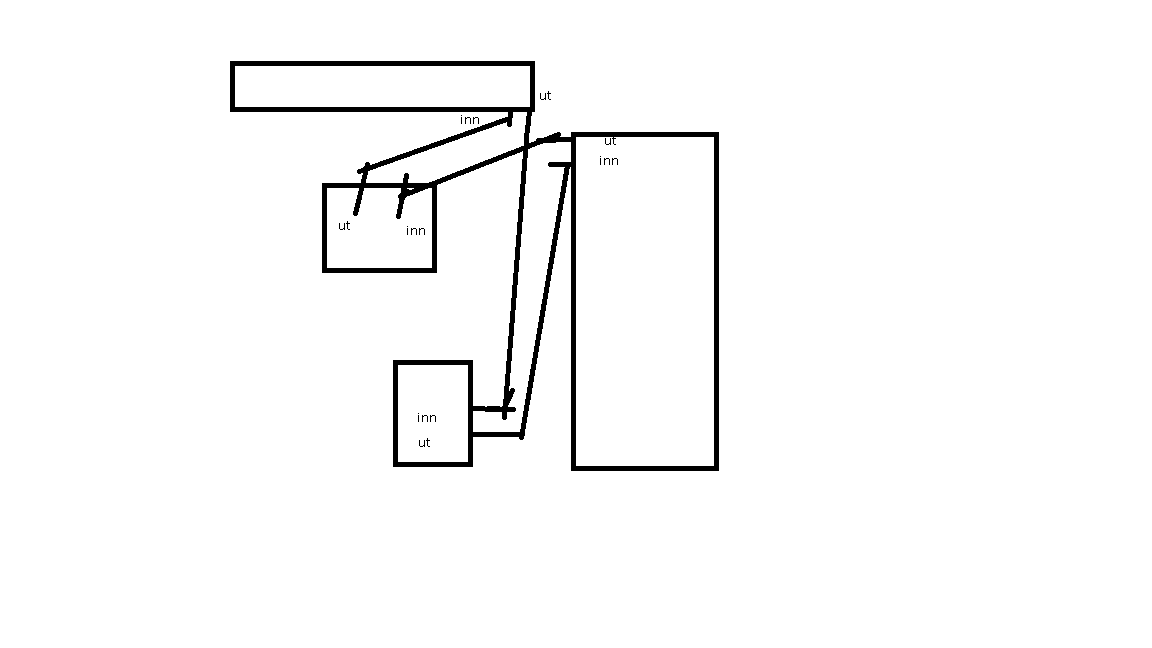

Eller kan jeg koble det sånn som dette ?

[kalleklovn12]

Hvilken rekkefølge på flowen du kjører er ikke så viktig. Jeg har selv Pumpe/res - CPU - GPU - Rad - Rad - Pumpe/res osv osv osv.

Endret 4. april 2014 av kalleklovn12

[Jofrode]

Handle lista





Swiftech MCP355 vannpumpe

EK-DDC X-RES 140 CSQ - Acetal

TUBE Masterkleer 19/13mm WHITE 3 meter

EK-CSQ Fitting 13/19mm G1/4 - Black. 8stk

Swiftech Lok-Seal kompresjonsnippel, 1/4"BSPx1/2"ID-3/4"OD, sort 2stk

EK-CSQ 90grader vinkel 2stk

3 x noiseblocker 140x140mm

Noctua NF-F12 PWM Premium 120mm 2stk

Fractal Design Define R4 2Stk standar vifter

2stk Bitfenix vifter black

AquaComputer Double Protect Ultra, Blå, 1 liter

Coolgate radiator, 2x140-60

TechBay radiator, standard, 2x120-30

EK CPU-vannblokk, EK-Supremacy Clean CSQ - Acetal

Hvilken rekkefølge på flowen du kjører er ikke så viktig. Jeg har selv Pumpe/res - CPU - GPU - Rad - Rad - Pumpe/res osv osv osv.

Okey så den andre eksemplet jeg la ut går fint og bruke da?

[eyvind1]

Rute korteste vei, res før pumpe er det eneste du må tenke på.



Du har nok radiatorflate ihvertfall.

[kalleklovn12]

Ja. Det er viktig. Minst mulig slange.. Har du bestilt nå eller har du allerede fått det?

[Jofrode]

Rute korteste vei, res før pumpe er det eneste du må tenke på.



Du har nok radiatorflate ihvertfall.

Okey er det bra sånn jeg har satt det opp i anternativ 2 ? Eller ville du kobla det annerledes ? Mitt første bygg. ja skal være god kald og stille nå

Ja. Det er viktig. Minst mulig slange.. Har du bestilt nå eller har du allerede fått det?

Det er bestilt sent i dag ;Men blir det kortes sånn som jeg har satt det opp i anternativ 2 ? eller ville du kobla det annerledes?

[kalleklovn12]

Det spørs litt på kabinettet også. Det er bare å prøve seg frem. Det kan lønne seg å ha reservoair litt høyt, da kan det være lettere å få ut luften i systemet. Det er avgjørende for god kjøling.

Hvorfor kjøpte du ikke vannblokk til gpu?

[Jofrode]

Det spørs litt på kabinettet også. Det er bare å prøve seg frem. Det kan lønne seg å ha reservoair litt høyt, da kan det være lettere å få ut luften i systemet. Det er avgjørende for god kjøling.

Okey må bare se når e får alle delen ,men vist det går ann og koble det sånn som anternativ 2 så er det best i karbinetter vil se finest ut ,men vet ikke om den må gå direkte fra ut på pumpa og i cpu blocka ?

[Jofrode]

Det spørs litt på kabinettet også. Det er bare å prøve seg frem. Det kan lønne seg å ha reservoair litt høyt, da kan det være lettere å få ut luften i systemet. Det er avgjørende for god kjøling.

Hvorfor kjøpte du ikke vannblokk til gpu?

Pga jeg liker designet på lightning derfor

[Kyrre S.]

Res --> pumpe --> rad --> blokk gir teoretisk best kjøling men forskjellene er små mtp rekkefølge rad og blokk. Bare ha res høyere enn pumpe, resten er litt hipp som happ. Ville også begrenset bruken av bend/albuer. Litt ekstra slange gir mindre trykktap enn mange bend.



Ang inn/ut. På rad og Gpu blokk er det normalt likegyldig hva som er inn/ut. Bare "kryss" på Gpu blokk så du ikke går rett igjennom (skjønner når du ser det). På cpu blokka til ek så skal port nærmest sentrum brukes som inn. På pumpa er det tydelig merket hva som er hva. På den du har satt opp er nederste port som er trykksiden (ut). Inn har to valg. Port i topp av res er ikke inn kun fillport.



Hvis du skal ha 2 rad på samme loop kan man vel anbefale å først gå til den rad hvor viftene står som uttak og så til den hvor viftene står som inntak. Kan også nevne at push er bedre enn pull på viftene (gitt at du ikke har push'n'pull).



I ditt tilfelle vil jeg si:



Res/pumpe combo til toppmontert rad (eksos) til frontmontert rad (inntak) til blokk og tilbake til res.



Pass på når du skal fylle opp dette. Regn med ca 1 - 1.5 L. Du må etterfylle 5 ganger minst. Vær kjapp på strømbryter på psu! Sentrifugalpumper skal aldri gå tørre og du vil tømme res ila 1 - 2 sek i fyllefasen av loopen.



Helt til slutt vil jeg si at funksjon og effekt er viktigere enn det estetiske. Ikke tenk for mye på om det er pent...

Endret 8. april 2014 av Kyrre S.

[Jofrode]

Res --> pumpe --> rad --> blokk gir teoretisk best kjøling men forskjellene er små mtp rekkefølge rad og blokk. Bare ha res høyere enn pumpe, resten er litt hipp som happ. Ville også begrenset bruken av bend/albuer. Litt ekstra slange gir mindre trykktap enn mange bend.



Ang inn/ut. På rad og Gpu blokk er det normalt likegyldig hva som er inn/ut. Bare "kryss" på Gpu blokk så du ikke går rett igjennom (skjønner når du ser det). På cpu blokka til ek så skal port nærmest sentrum brukes som inn. På pumpa er det tydelig merket hva som er hva. På den du har satt opp er nederste port som er trykksiden (ut). Inn har to valg. Port i topp av res er ikke inn kun fillport.



Hvis du skal ha 2 rad på samme loop kan man vel anbefale å først gå til den rad hvor viftene står som uttak og så til den hvor viftene står som inntak. Kan også nevne at push er bedre enn pull på viftene (gitt at du ikke har push'n'pull).



I ditt tilfelle vil jeg si:



Res/pumpe combo til toppmontert rad (eksos) til frontmontert rad (inntak) til blokk og tilbake til res.



Pass på når du skal fylle opp dette. Regn med ca 1 - 1.5 L. Du må etterfylle 5 ganger minst. Vær kjapp på strømbryter på psu! Sentrifugalpumper skal aldri gå tørre og du vil tømme res ila 1 - 2 sek i fyllefasen av loopen.



Helt til slutt vil jeg si at funksjon og effekt er viktigere enn det estetiske. Ikke tenk for mye på om det er pent...

Takk for flott svar :) Så da kan jeg gå for det jeg tegnet som jeg delte andre bilde?

[Kyrre S.]

Nja ikke helt. Se hva jeg skriver.

[Jofrode]

Okey kunne du laget et koblingsskjema sånn at e ser hva du mener?

[Kyrre S.]

Det kan jeg så fort jeg er på laptopen..

[Jofrode]

Det kan jeg så fort jeg er på laptopen..

Tusen takk

[Kyrre S.]

Her er en enkel skisse av hva jeg mener potensielt vil gi maksimal effekt. Rødt markerer varm side og grønt markerer kald side. Håper du forstår tegningen ...

[Edit] Ser at jeg har tegnet inn viftene på "feil" side av radiatoren i topp. Push skal være bedre enn pull, som nevnt tidligere.





Det handler om deltaT. Derfor ville jeg først gått til rad i toppen av kabinettet, som må fungere som eksos, for så å gå til rad i front av kabinett som må være inntak. Dette skal gi best effekt.



Du har enorm kjøleflate for bare en komponent (CPU) så jeg vil absolutt anbefale deg å kjøpe en blokk til GPU også. Da kobler du inn GPU like etter CPU, men ellers kan loopen være lik.

Endret 8. april 2014 av Kyrre S.

[Jofrode]

Her er en enkel skisse av hva jeg mener potensielt vil gi maksimal effekt. Rødt markerer varm side og grønt markerer kald side. Håper du forstår tegningen ...

[Edit] Ser at jeg har tegnet inn viftene på "feil" side av radiatoren i topp. Push skal være bedre enn pull, som nevnt tidligere.





Det handler om deltaT. Derfor ville jeg først gått til rad i toppen av kabinettet, som må fungere som eksos, for så å gå til rad i front av kabinett som må være inntak. Dette skal gi best effekt.



Du har enorm kjøleflate for bare en komponent (CPU) så jeg vil absolutt anbefale deg å kjøpe en blokk til GPU også. Da kobler du inn GPU like etter CPU, men ellers kan loopen være lik.

Okey takk er for svar her., men har det mye og si i fra min del 2 til dette? for jeg vil helst det skal se litt ryggig ut også

[Kyrre S.]

Edit

Etter å ha sett mer på skissen din ....

Ja det vil være akseptabelt.



Paint er ikke noe proff verktøy btw

Endret 9. april 2014 av Kyrre S.
