[Løst] PCB for touch RPi timelapse kontroller

[GCardinal]

Hey!





Har i siste tiden blitt veldig interessert i LapsePi prosjekte, mer om denne her:

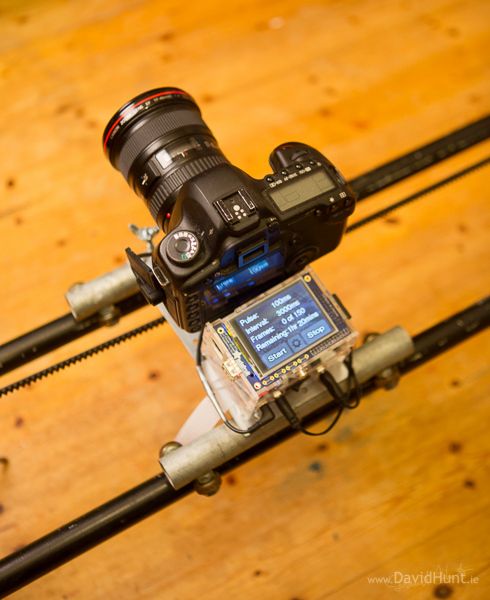

LapsePi Touch:

http://learn.adafruit.com/touchscreen-pi-timelapse-controller/

Elektronikken:

http://axotron.se/blog/electronics-for-the-lapse-pi-motorised-time-lapse-rail/

Det heile startet her:

http://www.davidhunt.ie/?p=2822



Jeg kan lodde og kan noe små ting, men er ganske noob egentlig når det kommer til elektronikken - så lurte på om noen ville hjelpe til å sette samme et PCB for extension board / shield for Raspberry Pi som man kunne lett sette på Pi, denne der touch skjermen og hatt et flott kamera kontroller?..



Jeg på min side kan bidre med programmering, Linux og 3D design, samt 3D printing

Endret 6. mars 2014 av GCardinal

[Karl Skapeland]

Hei,



Interessant prosjekt. Så vidt jeg kan se, består prosjektet av nesten bare ferdiglagde komponenter man enkelt kobler sammen. Bortsett fra shutter/fokus-controlleren. Den ser rimelig enkel ut, og burde ikke være veldig vanskelig å lage. Er bare å få tak i prototypings-PCB og komponenter. Du finner alt på ebay.



Jeg kan gjerne gjøre loddejobben for deg gratis, hvis du sender meg komponentene. Men dette kan vi eventuelt bli enig om på privmsg.

[GCardinal]

...

Takker! Jeg bestiller ofte komponenter fra Elfa / Farnell - men er litt dårlig på å finne frem til de - men kan prøve så godt jeg kan



Jeg tekte å prøve å komme frem til et løsning som kunne bli til et Raspberry Pi "Shield" - som man kan enkelt sette mellom Pi og skjermen - da tror jeg en slik prosjekt vil fort få fart da det vil være veldig enkelt for folk å bli med.

[Karl Skapeland]

Et shield mellom PI'en og PiTFT'en hadde vært flott. Finnes haugevis av slikte "tomme" shields til Arduino, men til Pi'en er det ingen gode løsninger. Et bedre alternativ ville vært å bruke "GPIO"'en som finnes på PiTFT'en, som viderefører alle pinner fra Pi'en (unntatt SCK, MOSI, MISO, CE0, CE1, og GPIO #24 og #25 som brukes av selve PiTFT'en.)

[GCardinal]

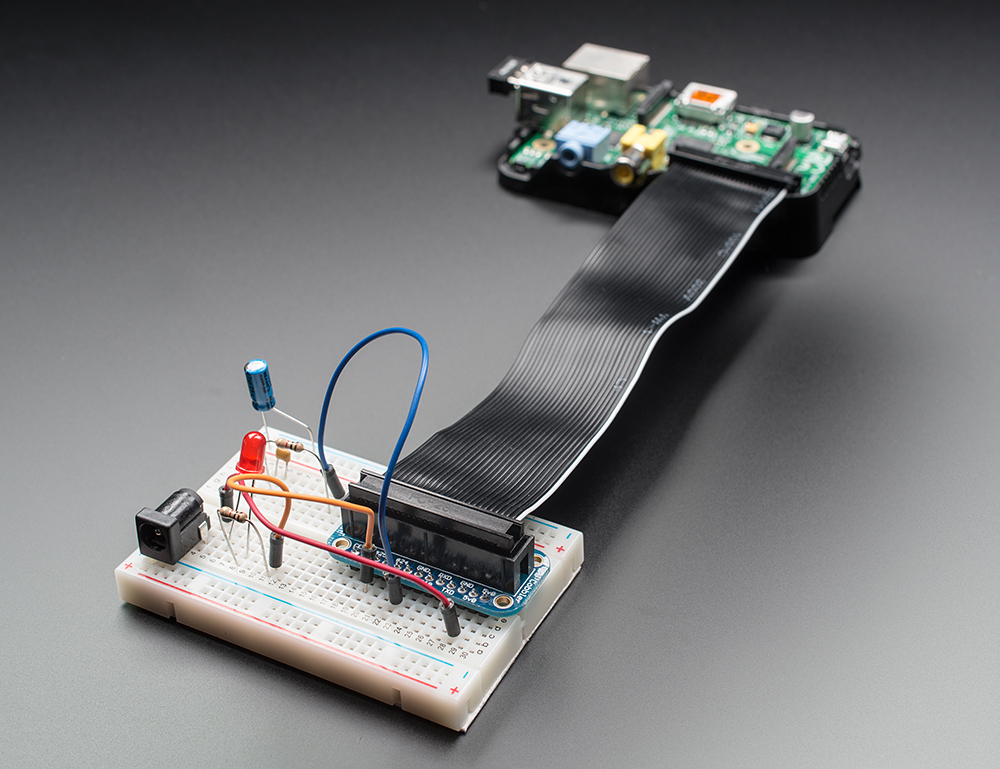

Godt poeng! Ett sett med headers på de outbreak kontakter på PiTFT med noe som f.eks. dette her?



http://www.adafruit.com/products/914





Ser ut som det kan være det enkleste - og dersom man skulle lage et PCB så er det et veldig grei måtte å koble den til.



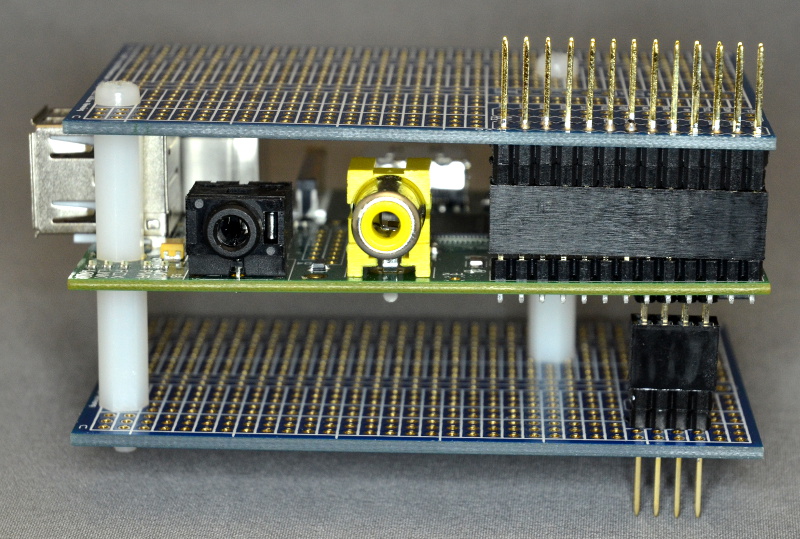

Men har gjørt litt søk og fant denne her "sheild" løsningen:

http://www.mikronauts.com/raspberry-pi/ezaspi-b/



Tviler på om denne er noe særlig bedre enn "GPIO-kort" - men ville bare nevne den

Endret 6. mars 2014 av GCardinal

[Karl Skapeland]

Alternativer til kabel, er trådløs overføring. Har litt erfaring med XBee:



https://www.elfaelektronikk.no/elfa3~no_no/elfa/init.do?item=73-038-43&toc=0&q=xbee



Disse kan brukes på to måter. Den ene er at man bruker RX/TX og sender data mellom enhetene, a la "nullmodem". Den andre, som kanskje er mer aktuell i dette prosjektet, er å konfigurere at en inngang på den ene modulen, er koblet til en utgang på den andre. Data kan gå begge veier.

[GCardinal]

...

Ja, de er ganske kule - men er det kanskje mer v2? Jeg tenkte å først kunne få til et grei prototype som er så enkel og billig at flere kunne prøvd å bygge den



Den mest oppdaterte utkaste av elektronikken er i denne posten her:

http://axotron.se/blog/electronics-for-the-lapse-pi-motorised-time-lapse-rail/



Lukker:



3.5mm

Kontaktsokkel 3P, FC68131

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=10-260-03&toc=18816

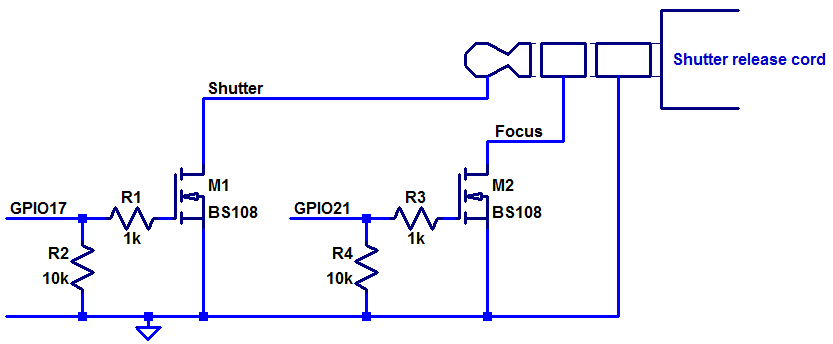

M1 BS108

Skal være BS108 NMOS transistor, men finner ingenting på denne.



M2 BS108

Skal være BS108 NMOS transistor, men finner ingenting på denne.



R1 1K

Kullfilmmotstand 1 kΩ ± 5 %, CFR-25RD14S

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=60-502-32&toc=0&q=famid71188



R2 10K

Carbon film resistor 10 kΩ ± 5 %, CFR-25RD14S

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=60-502-44&toc=19771



R3 1K

Kullfilmmotstand 1 kΩ ± 5 %, CFR-25RD14S

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=60-502-32&toc=0&q=famid71188



R4 10K

Carbon film resistor 10 kΩ ± 5 %, CFR-25RD14S

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=60-502-44&toc=19771

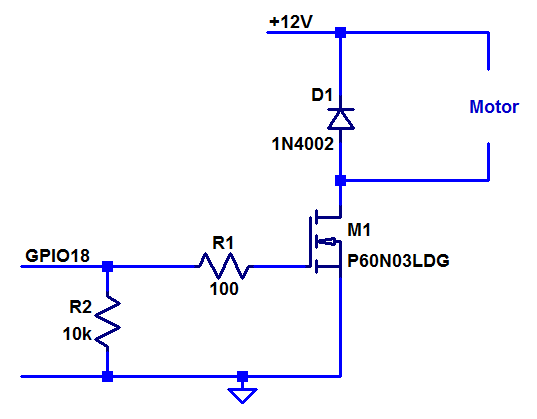

Motor:



R1 100

Carbon film resistor 100 Ω ± 5 %, CFR-25RD14S

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=60-502-20&toc=19771



R2 10K

Carbon film resistor 10 kΩ ± 5 %, CFR-25RD14S

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=60-502-44&toc=19771



D1 1N4002

Rectifier diode DO-41 100 V 1 A, 1N4002

https://www.elfaelektronikk.no/elfa3~no_en/elfa/init.do?item=10-526-23&toc=0&q=1N4002



M1 (transistor)?

Har har brukt et som ikke i produksjon lenger, men her er det vist viktig med "threshold voltage" på ca. 2.5V eller helst under 3V - men bortsett ifra det veit jeg ikke hvilken jeg skal velge.

[GCardinal]

Har også sett enn del på www.triggertrap.com prosjekte og spesielt på Triggertrap DIY Arduino shield - der har de brukt "Optocoupler Integrated Circuit (marked with LTV826)" for å separere kamera fra kretsen noe som jeg tror høres ut som et veldig god ideé. Er det noe som kunne lett integreres i lukke-kretsen? Ser at Elfa har enn del av de - men jeg har ingen anelse hvordan de skal brukes.

[Karl Skapeland]

Den motorkretsen bør du jo kunne slippe å bygge selv. En mye brukt motordriver er denne som jeg har brukt selv. Det finnes sikkert enda enklere kretser, om det kun er en motor du skal drive.



Optokoplere har jeg noen stykker av, men har enda ikke brukt de i noen av mine kretser.

[GCardinal]

Du har nok rett der ja, også kan man bruke UBEC fra HobbyKing. Så alt i alt, så trenger man kun å bygge kamera utløser?..

[GCardinal]

Dersom man går for å off-the-shelf parts så vil dette dekket behovet:

PiTFT: http://www.adafruit.com/products/1601
Perma-Proto: http://www.adafruit.com/products/1171
GPIO Cable: http://www.adafruit.com/products/862
Motor driver: http://hobbyking.com/hobbyking/store/__37421__Arduino_Compatible_H_Bridge_Motor_Driver.html
UBEC: http://hobbyking.com.au/hobbyking/store/__4319__TURNIGY_3A_UBEC_w_Noise_Reduction.html
Shutter: http://hobbyking.com/hobbyking/store/__33703__Infrared_Remote_Shutter_Controller_for_Sony_Cameras.html

[Karl Skapeland]

Det er meget mulig at du kommer i mål med off-the-shelf-komponenter. Om du får drevet alt sammen med en UBEC vet jeg ikke.



Hvilken motor er det snakk om?

[GCardinal]

Motor står det bare 12V DC geared motor - ikke noe mer spesifikt enn det. Motor driver får 12V direkte fra strømkilden - mens UBEC er kun for å kunne drive RPi.

[Karl Skapeland]

Jeg backer dette Kickstarter-prosjektet:



https://www.kickstarter.com/projects/hamishcunningham/mopi-mobile-and-24-7-power-for-the-raspberry-pi



Kunne det vært aktuelt for ditt prosjekt?

[GCardinal]

Jeg backer dette Kickstarter-prosjektet:



https://www.kickstarter.com/projects/hamishcunningham/mopi-mobile-and-24-7-power-for-the-raspberry-pi



Kunne det vært aktuelt for ditt prosjekt?

Jupp, men UBEC løse enn del av det også. Egentlig, som jeg skreiv i begynnelsen, selv om dette er den løsning som er mulig å mekke sammen av alle slags kompoentner som man kan kjøpe på nette - så er jeg interessert i å lage et eget PCB som kan lett settes på RPi eller kobles til skjermen gjennom GPIO - slikt at dette kan bli tilgjengelig for folk flest



Det å kunne sette sammen en kit som er lett tilgjengelig for folk flest vil øke sjansen for at det prosjekte vil vokse videre.

[Karl Skapeland]

Joda, jeg skjønner poenget ditt. Kan anbefale programmet Fritzing for generering av PCB.

[GCardinal]

Jupp, har begynt der så vidt, men mangler nøyaktig liste av alle komponenter og den DC/DC er helt gresk for meg.

[Karl Skapeland]

En DC/DC-greie? Er ikke det UBEC'en?

[GCardinal]

En DC/DC-greie? Er ikke det UBEC'en?

Jo men det er dersom man går for eksterne komponenter, jeg syns det hadde vært kulest med alt på ett shield - så det er bare å koble til motor, plugge til battari også er man klar
