Del 1

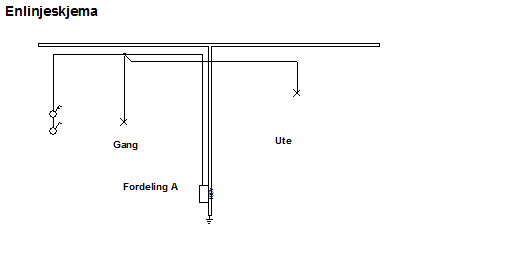

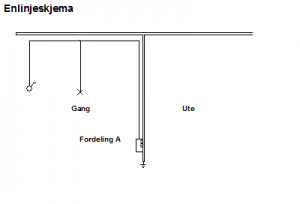

I et rom skal det monteres en lysbryter ved døren. Bryteren skal styre et taklys, og det skal være en koblingsboks under taket. Du skal bruke flerlinjeskjema i vedlagt visio-fil, utforme nødvendig dokumentasjon, gjøre monteringen i bås, funksjonsteste og få godkjennelse av lærer. Utstyret skal monteres slik som vist på enlinjeskjema.



Del 2

ENPOLT OG TOPOLT BRYTER SAMMEN

Utelyset skal også styres fra samme plass. Det må da benyttes en topolt bryter sammen med den enpolte. Tegn flerlinjeskjema i Visio for denne koblingen. Når tegningen er godkjent og signert av lærer skal koblingen monteres i bås, funksjonstestes og godkjennes av lærer.



Hvordan burde jeg koble dette på best mulig måte? Burde jeg bruke kabel med 2 ledere+jord, eller kabel med 3 ledere+jord ?







[Zeph]

Du vel antal leidningar i kabelen basert på kva du har behov for. Teikn opp eit fleirlinjeskjema sånn som det er tenkt å fungere, så ser du etter kvart kor mange leidningar du har bruk for.



Ein einpolt brytar har ein leidning inn og ein ut. Svart inn og brun ut.

Ein topolt brytar har to leidningar inn og to ut. Svart og blå inn, brun og kvit(?) ut.

[Gjest Slettet-YQ8U8xbZ]

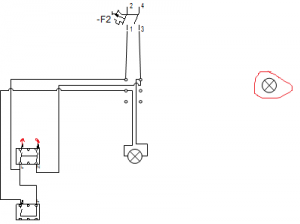

Kan du se om dette er rett så langt?
Det du ser merket med rødt skal kobles sammen. Skal jeg bare koble det via koblingsboksen?

[Zeph]

Ja, som du ser av teikningen så går det kun ein kabel ut frå den topolte brytaren. Det betyr at du må legge leidningane ut frå den topolte gjennom boksen.

[Gjest Slettet-YQ8U8xbZ]

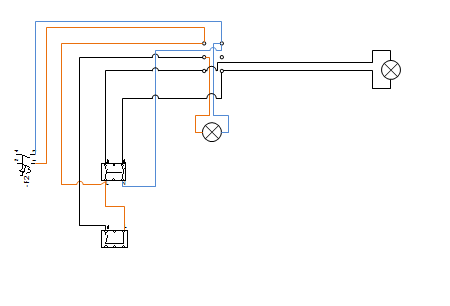

Er dette rett? Hvordan farge skal de forskjellige ha? Skal jeg bruke kabel med tre ledere ut ifra topolt bryteren?

[Svigermors drøm]

Det er rett Du må ha en 4-leder kabel + jord til den topolte bryteren. 2 ledere fra fasene og 2 ledere til lampen. Men jeg ville brukt 2 kabler, 3-leder og 2-leder. Når du går fra enpolt bryter til koblingsboks via topolt bryter må du bruke blindpunkt i den topolte bryteren. Jeg ville helst tatt de ved siden av hverandre med en kabel til hver bryter. Ikke gjennom den topolte bryteren.



Tar forbehold om feil.

Endret 8. januar 2014 av Svigermors drøm

[Gjest Slettet-YQ8U8xbZ]

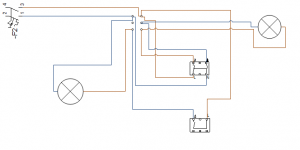

Se på denne nye tegningen. Her skal det kun brukes 2leder kabel. Den er vel rett denne?

[Svigermors drøm]

Tegningen er rett, men du må fortsatt ha 4-leder kabel, 2 fram og 2 tilbake ( 2polt bryter).

Endret 8. januar 2014 av Svigermors drøm

[Gjest Slettet-YQ8U8xbZ]

Tegningen er rett, men du må fortsatt ha 4-leder kabel, 2 fram og 2 tilbake ( 2polt bryter).

Må sjekke i morgen om vi har 4leder. Hvis ikke må jeg bare gjøre det med 2stk 2leder

[Svigermors drøm]

Stemmer

[Zeph]

Dersom kabelen skal føre den einpolte brytaren og, så må du vel ha 5?

[CirkA7]

Riktig svar har allerede kommet. Du trenger fem ledere.

2 ledere til tilførsel. L kan brukes på begge bryterene og N går på den topolte bryteren. Deretter trenger du 2 ledere som skal gå ut fra den to-polte bryteren til lampen og 1 leder fra den en-polte bryteren.

Tilsammen blir dette 5 ledere. Bruk som nevnt over her: 1 tre-leder kabel og 1 to-leder kabel.

Endret 8. januar 2014 av CirkA7

[No Matter What You Say]

Trekker dere ikke ledningene i k-rør inni veggen i denne båsen?

[Gjest Slettet-YQ8U8xbZ]

Trekker dere ikke ledningene i k-rør inni veggen i denne båsen?

Har gjort ferdig oppgaven i dag. Vi legger ikke skjult i veggen.
