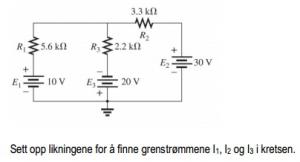

Sett opp likningene for å finne grenstrømmene?

[rrtyui]

Hei,



Er stuck på en regneoppgave. Noen tips om hvordan jeg skal løse oppgaven hadde blitt satt stor pris på.



Se vedlegg

[G]

Jeg vet ikke om jeg har endelig svar. Men ut fra skissen ser jeg en del problemstillinger:



Først må du ta hensyn til de tre forskjellige strømkildene:







En potensiell ulempe med parallellkobling er at hvis cellene har ulik spenning vil det gå en utjevnende strøm mellom cellene.





Man ser at det ene batteriet har motsatt poler enn de to andre batteriene. Dette tror jeg at jeg ville angrepet først i problemstillingen, og se hvilke rester man står igjen med, (20 V batteriet i midten)

Endret 21. oktober 2013 av G

[G]

Jeg begynner å se tegning til noe. Det er ikke 100 % sikkert at dette er riktig tolkning. Men:



1. Tenk at + pol leverer spenning til jord (eller motsatt, er ikke så nøye).

2. Tenk at to + poler vil levere strøm til minuspolen på det midterste batteriet.



3. Du sitter da med at:



- Batteriet helt til venstre +10V og batteriet helt til høyre +30V egentlig står i parallellkobling, og utgjør derfor en enhet etter du har gjort beregninger på deres parallellkobling



- Batteriet i midten -20V står egentlig i seriekobling med det produktet du får av de to parallellkoblete batteriene når du snur fortegnet til +20V på dette batteriet i midten.



4. Jeg ser da for meg at strømmen vandrer fordelt ut på +10V (venstre) og +30V (høyre) batteriene først, for så å vandre igjennom det midterste batteriet på +20V, for så til slutt å gå til jord.





Motstandene er mye enklere å behandle i og med at de hører til vært respektive batteri som står i deres nærhet. Altså 2 parallelkoblede som igjen står i serie med den ene tilhørende det midterste batteriet.



Utregningene tror jeg du bør klare selv nå når jeg har analysert kretsen for deg.

[V_B]

Hei,

På denne oppgaven bør det gå greit å anvende "Superposisjon". Se blant annet
