[Løst] Kretsteknikk. Finn V0

[Pettersenper]



Oppgavetekst:

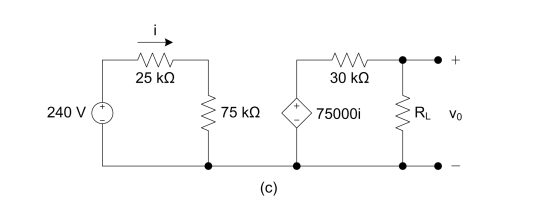

Det kobles inn en strømstyrt spenningskilde mellom terminalene a' og

b'. Samtidig kobles terminalene b og b' sammen slik som vist i figur

1 ©. Hva blir nå v0?

I forrige oppgave skulle vi anta at lastmotstanden var på 120 Ohm, jeg vet ikke om jeg kan bruke det i denne oppgaven, men uansett finner jeg ikke rett spenning.

Fasit er 144V

Jeg gjorde: i=V/R = 240/100 = 2,4mA

75 000i = 180A

V= r*i = alt for mye

[Rednort]

-> strømstyrt spenningskilde

Ikke en strømstyrt strømkilde



180V/(120kOhm+30kOhm)*120kOhm = 144V

Endret 2. oktober 2013 av Trulso

[Pettersenper]

Uhm, jeg forstår meg ikke på denne heller: Hvordan virker den avhengige spenningskilden inn pÅ spenningsdeleren

som er koblet til 240 V kilden? Hvilken effekt vil en endring av lastmotstanden ha på den venstre spenningsdeleren?

Er svaret at den avhengige spenningskilden øker spenningen i spenningsdeleren til venstre? Spenningen fra den avhengige spenningskilden kan jo velge å gå begge veier i spenningsdeleren til venstre?
