lage pcb brett!

[iam99pk]

hei! jeg vil lage min egne pcb brett... men jeg lurer på noen små ting...



tengte jeg skulle gjør son som de gjør



så jeg lurer på



hvilken porgram burde jeg bruker til å lage pcb brettet? (lage hvrdan det skal se ut) helst gratis programmer



også er det disse arkene jeg trenger å legge oppå? http://www.komplett.no/k/ki.aspx?sku=423661&gclid=CNDzs-fU47gCFTF8cAod0BIArw



og hvilken syre og hva annet trenger jeg?

[BlueEAGLE]

Les denne tråden så er du godt i gang.

[iam99pk]

Ville bare hat en lite kort forklaring på hva jeg må ha og hvilken program jeg burde bruke....

[BlueEAGLE]

Det kan være at du tror du vil ha en kort forklaring på hva du må ha, og hvilket program du burde bruke, men det du egentlig vil (les: bør ville) er å lese hvordan andre har gjort det og så gjøre deg opp en mening om hva du mener er den beste måten å gjøre det på.

[iam99pk]

ja men da kunne jeg jo bare lest rundt... lurer bare på et program som jeg kan bruke også noen greie ting... som han andre gjore.. så brukte han uv lyd og jeg vet at du ikke må bruke det og da vil jeg vite hvordan jeg kan lage det UTEN å gjøre det på han sin måte...

[BlueEAGLE]

Brenne printkort uten å bruke UV til å fremkalle med? Spennende konsept. Du kan lese litt mer her. Spesielt fra andre setning i andre avsnitt.

[iam99pk]

sett vidioen då?

[Professor Balthazar]

Nei du trenger ikke gjøre det slik som dem gjør det. Det finnes mange metoder, du velger selv hvilken du ønsker å bruke. Men dersom du ikke kjenner til noen metoder så er det jo vanskelig å velge. Dersom du heller ikke gidder å lese deg opp om temaet, så sliter du litt. Men heldigvis for deg så finnes det mange hjelpsomme sjeler her på forumet som kan hjelpe deg. Jeg kan fortelle deg om en enkel metode som jeg bruker. Men dersom du ikke gidder å lese dette, så bare gi beskjed. Da kan jeg heller lage en video hvor jeg forklarer det hele :-)



Vel, du trenger en blank PCB-plate (blank pcb board), ett 1,2mm bor (1.2mm pcb drill), etseveske (feroklorid), samt en vannfast penn (pcb pen). Bruk betegnelsene i parantes og søk på eBay etter varene. Feroklorid finner jeg ikke på eBay, men det kjøper du på apoteket. Dem selges i gule klumper som du løser opp i vann.



Jeg pleier å bore hullene først og så tegne med pennen der hvor jeg ønsker å beholde kopperbanene (en vanlig tusjpenn kan også brukes). Når du så legger PCB-platen i syren så vil alt kopper bli etset bort, bortsett fra der hvor du har tegnet med pennen. Siden jeg synes det er vanskelig å ta dette på direkten uten en plan, så bruker jeg å lage en kladd på en gjennomsiktig plastplate og så snu denne rundt (så alt blir speilvendt) for å ha en kladd å bruke når jeg skal tegne på platen.



Men bare gi beskjed dersom dette ble for mye tekst, da lager jeg heller en video for deg.

[iam99pk]

tusen takk!



hørtes ut som en lett metode d ja! MEN når du skal lage så avanser som dette?





blir ikke det litt vanskelig å lage med den pennen?

[sevs]

Det hørtes ikke så vanskelig ut, kanskje jeg også skal begynneå lqge pcber?

[Thorsen]

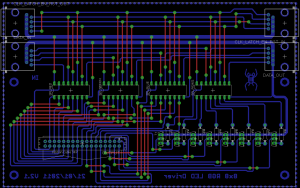

Personlig synes jeg DesignSpark PCB fra RS er det beste gratis programmet når det kommer til å lage kretsskjema og legge ut kretskort.

http://www.designspark.com/eng/page/designspark-pcb-home-page



MEN, alle slike programmer har en HØY brukerterskel, du kan ikke forvente å kunne legge ut noe avansert kretskort før du har brukt flere dager i programmet. Kjør gjennom tuturials og ta det steg for steg.



Etter at du har designet utlegget kan du sende filene til en produsent. Du får laget gode kretskort for en billig penge, flere alternativer finnes, bare søk litt rundt på nettet. Eller du kan etse selv, selvfølgelig.



Men er det bare noen småting for hobbybruk du skal lage kommer du like langt med veroboard eller å tegne for hånd.

Endret 4. august 2013 av Thorsen

[iam99pk]

Personlig synes jeg DesignSpark PCB fra RS er det beste gratis programmet når det kommer til å lage kretsskjema og legge ut kretskort.

http://www.designspa...k-pcb-home-page



MEN, alle slike programmer har en HØY brukerterskel, du kan ikke forvente å kunne legge ut noe avansert kretskort før du har brukt flere dager i programmet. Kjør gjennom tuturials og ta det steg for steg.



Etter at du har designet utlegget kan du sende filene til en produsent. Du får laget gode kretskort for en billig penge, flere alternativer finnes, bare søk litt rundt på nettet. Eller du kan etse selv, selvfølgelig.



Men er det bare noen småting for hobbybruk du skal lage kommer du like langt med veroboard eller å tegne for hånd.





okay skal prøve det



har tengt å lage en stor led vegg (eller ikke til meg men noen andre) og da har jeg lyst å prøve å lage alt selv

[iam99pk]

lastet det ner og fant fort ut at jeg må bruke noen dager på å komme inn i det ja...



men finner ikke ic stoket? går inn på add også søker på ic stocket og alt som jeg kommer på som kan stemme til 74CH595N shift regisort... men finner det ikke...

[Thorsen]

Skal være et DIL footprint med 8 pinner (om det er det du trenger), dette kan du bruke som grunnlag for å lage et skjemasymbol.



Det er et Library Creation Tutorial (på help) som viser deg hvordan du kan lage deler selv.

[iam99pk]

Okay ;-) finne nåk ut a det etter hvert :-) satt jo bare kansje 1 time eller noe i går ;-)

[Thorsen]

Ja det tar tid, det du kan trøste deg med er at de fleste slike utleggsprogrammer og skjemaprogrammer er like i oppbygningen. Så har du først lært deg et av dem er det lettere å skifte, men felles for alle er at de har denne høye brukerterskelen.



Mange (meg inkludert) liker f.eks å ha sine egne bibliotek istedenfor standardbibliotekene. Så for hver type fysisk komponent jeg bruker lager jeg en ny komponent i biblioteket. Dette fordi jeg f.eks liker å ha litt større padder (som gjør det enklere å lodde), litt større hull, etc etc. enn mange av standardbibliotekene har.



En rekke standardbibliotek er basert på anbefalinger i komponentenes datablad, men disse er ofte laget med tanke på maskinlodding, og ikke håndlodding.

[iam99pk]

Okay ;-) menne koss papir printe jeg dettet på? :-)

[djmathisen]

Det jeg har gjort når jeg trenger custom pcb er å lage de i Fritzing for å deretter bestille de hos OSH Park. Det enkelt og det er ikke så fryktlig dyrt heller



EDIT:

Her er et resultat fra OSH Park:

Endret 23. august 2013 av djmathisen

[Professor Balthazar]

Ramlet over dette produktet og denne videoen og kom til å tenke på deg. Synes videoen var ganske bra. Jeg har også prøvd meg på Fritzing og det er ganske vanskelig, men prøv med noen enkle kretser først så kommer du i gang uten så alt for mye bannskap. http://www.jameco.com/webapp/wcs/stores/servlet/Product_10001_10001_2113244_-1

[iam99pk]

okay takk skal sjekke hva jeg burke men er OSH park dyre? vil helst gjøre det hjemme for å kunne det.. hvilken papis og pringer må jeg bruke for at det skal fungere?
