aduino RGB LED vegg

[iam99pk]

men fikk ikke noe svar... funker denne ledninge ifra pcb brettet og opp til led dioden? http://dx.com/p/7005-diy-pcb-copper-core-jumper-cable-wire-single-conductor-coil-blue-250m-183904

[iam99pk]

menne fikk ikke svar på dette.... kan jeg bruke disse ledningen http://dx.com/p/7005-diy-pcb-copper-core-jumper-cable-wire-single-conductor-coil-blue-250m-183904 ifra pcb brettet og opp til radene med LED?

[Eppelsin]

men eventulet den andre hvor tykk må kablene være da?



Det kommer jo an på hvor mye strøm hver modul bruker. Om du bruker SolderLabs sin 8x8, er det ikke så mye, så da kan du nesten bruke så tynne kabler du vil (vel, nesten ). Tjukkere kabel er selvsagt bedre (mindre spenningstap, spesiellt om de blir lange). Du hadde mange meter 1.5mm2 liggende? Funker fint.

[iam99pk]

trodde dere sa at de ikke ville funke hvis du går innom alle pcb brettet med den ledningen? (altså bare en frem og en tilbake)

[Andrull]

menne fikk ikke svar på dette.... kan jeg bruke disse ledningen http://dx.com/p/7005...lue-250m-183904 ifra pcb brettet og opp til radene med LED?

Den ledninger takler helt fint å føre strøm til 16 dioder, som er en rad/kolonne.

[iam99pk]

okay har just får 4 ruller med dem sitter å lodder til min led vegg med 512 led dioder (skal fyst lage en 8x8 led matrix også hvis den funker lager jeg bare flere like også blir det tilslutt en med 512 led dioder:)

[Andrull]

trodde dere sa at de ikke ville funke hvis du går innom alle pcb brettet med den ledningen? (altså bare en frem og en tilbake)

Stemmer. Du kan ikke gjøre det, med mindre du hadde en veldig tykk kabel (10-15kvmm) og deretter gikk mindre og mindre. Hold deg til stjerneløsningen du. Det er også desidert mest praktisk om du skal gjøre justeringer, og ikke minst montere opp.

[Eppelsin]

trodde dere sa at de ikke ville funke hvis du går innom alle pcb brettet med den ledningen? (altså bare en frem og en tilbake)



Nei hvis den skal ha all strømmen til alle til sammen, så blir det litt verre, da må du ha et par-3 i parallell. Men en sånn til hver modul (type stjernefordeling ovenfor) så går det med veldig bra margin.



EDIT: eller fler, er fortsatt noe usikker på hvilken løsning du går for men såvidt jeg har forstått er det SolderLabs? Eller noe annet med dmx?

Endret 2. august 2013 av z0rglub

[Andrull]

men eventulet den andre hvor tykk må kablene være da?

For like lite spenningstap/samme sikkerhetsmargin så måtte den første kabelen være 15mm^2, den neste måtte vært ca 13,5mm^2, den tredje 12mm^2, den fjerde 10,5mm^2 osv.......og den siste 1,5mm^2 (samme tykkelse som du har tilgjengelig)



Mener jeg det blir.

Endret 2. august 2013 av Andrull

[iam99pk]

tenge bare på solderlabs også kansje prøve å gjøre den om til dmx:) hvis det ikke er SÅ SYKT mye anderledes jeg må gjøre... eller hadde jo vært litt gøyere for lysfyren å styre ifra dmx kansje veid ikke eg....

men tror jeg går for solderlabs

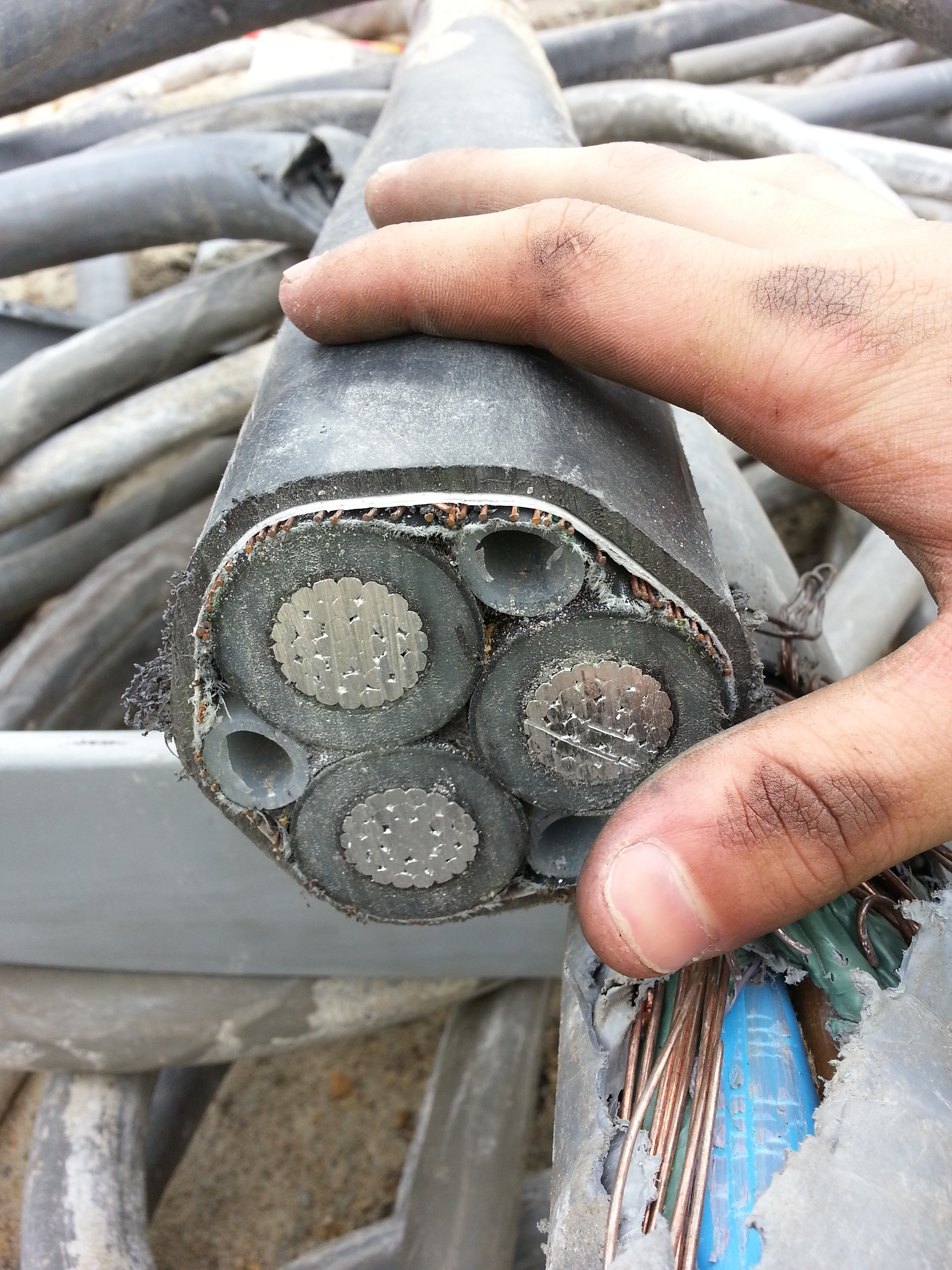

menne funker denne kablen da? (va me pappa på jobb å fant denne tror igjaffal den skal være tykk nok?





(og nei har ikke så små hender som gjør at ledningen blir stor hehe

[Andrull]

Njaaa, den blir nok for tynn.



Neida, jeg aner ikke hva det er men er nok mer enn tykk nok ja. Selv om det ser ut som aluminium som leder halvparten så godt som kobber så er nok rundt 700-800mm^2 mer enn nok ja. ^^(som jeg gjetter)

[iam99pk]

hehe okay da tar jeg bare den (neida )



menne da blir det ikke den metoden... tror jeg går for den andre da for da kunne jeg bruke mine ledniger?

[Andrull]

Ja, gå for den du kom frem til. Altså stjernekobling med kabelstrekk slik du beskrev.

[iam99pk]

jepp men er det egentlig noe annet jeg trenger å tenke på?



størmmen er jo grei nå



også må jeg bruke atamega 2560...



men med hovedkortet hvordan gjør jeg det da? skal jeg ha den mega328 eller droppe den og kjøre ledningene ifra internetkablene rett inn i arduino brettet?

[iam99pk]

fant denne her... http://www.instructables.com/id/Another-board-of-many-ping-pong-balls/step7/Misc-bits-and-control/

kan jeg bare koble til son?

[Eppelsin]

fant denne her... http://www.instructa...ts-and-control/

kan jeg bare koble til son?



Ja sånn ca skulle jeg mene.



(Du må jo såklart ta hensyn til at koplingsskjemaet ditt sikkert er anderledes enn denne).

[iam99pk]

jaja men er det nå noe anna jeg må gjøre anderledes?



snakka ikke du eller va det en annen en at jeg måtte ha noe på shiftregisorene?

[Eppelsin]

jaja men er det nå noe anna jeg må gjøre anderledes?



snakka ikke du eller va det en annen en at jeg måtte ha noe på shiftregisorene?



Jepp, "avkopplingskondensatorer" (norsk?). Litt info på engelsk her: De-coupling. Du bør ha en 100 nF kondensator pr. shiftregister, men dette er ikke nødvendigvis et must. Du kan sikkert klare deg med en pr. 2 skitregister, eller kanskje mindre.



Uten de kan du få "mystiske feil" pga støy, spesiellt når du skal bruke så mange skiftregistre.



Hvordan SolderLabs veggen slapp unna uten problemer er jeg ikke sikker på, mulig det er endel kapasitans i de cat-6 kablene?

[iam99pk]

http://www.ebay.com/itm/100x-Miniature-De-Coupling-Capacitors-0-1uF-104-100nF-50v-Ex-Mil-Axial-Ceramic-/141025647501?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item20d5c89b8d slike?

hvor kobler jeg dem da? og hva kobler jeg dem til?



så jeg har en stoooor handleliste til denne veggen



så jeg må gjøre det med strømmen

droppe "hovedkortet" å ta ledningene rett inn i arduino brettet

må bruke de-coupling

bruke atamega 2560



noe annet?



må vel ha en syyykt stor strømforsyning? hva er ca kravene på den?

bruker jo en 3,7a 5v nå på min med 512 led dioder...

[Andrull]

Sykt og sykt, det blir jo litt størrelse såklart. Man kan bruke de fleste former for PC-strømforsyning om man har det liggende. De har som regel en passelig størrelse på 5-V railen. (vanlig er mellom 25-35A)

Og siden du bare trenger noe rundt 20A, så går nok det fint.



Ellers får du tak i en dedikert sak som dette: http://dx.com/p/5v-20a-iron-case-power-supply-silver-ac-110-220v-124499

Crap kvalitet, men bør funke.
