6+8 pin til skjermkort

[Sentinelle]

Jeg bygger min første PC, og er litt forvirret over alle strømkablene. I skjermkortet mitt må jeg koble til en 6 og 8 pin. Må jeg koble til to kabler eller noe? Hvordan vet jeg hvilke kabler som skal hvor? Manualen sier meg liksom ikke så mye

[Korporal Kranium]

Det eneste som er viktig er at Strømforsyningen du kjøper har riktige pins til Hovedkort og Skjermkortet.

Hvis skjermkortet ditt har 6+8 pins betyr det 2 plugger ja, men dette finner du veldig lett ut av når du setter deg ned for å plugge.

[Korporal Kranium]

Hvis du legger ut HK + GPU + PSU link her så kan jeg sjekke for deg.

[Sentinelle]

Gpu: http://www.dustinhome.no/product/5010748740/asus-geforce-gtx-780-oc-3gb-pci-e-dvi-hdmi-dp/

Psu: http://www.dustinhome.no/product/5010660984/corsair-ax-760w-professional-series-modular-psu/

Hovedkort: http://www.dustinhome.no/product/5010743648/gigabyte-ga-z87x-ud3h-z87-s-1150-atx/

[Korporal Kranium]

Jess null problem, PSU'en der har 6+2 pins som vil si slike:



Som du ser er det en 6pin med en valgfri 2pin i tillegg som gir 8pin mulighet.

Da plugger du en uten 2pin og en med 2pin i skjermkortet, CPU'en har også 8pin på hovedkortet, så her burde det bli veldig oversiktelig for deg, hvis du ikke skjønner det, ta noen bilder og legg ut.

Hovedkortet har også en egen pin, den er veldig stor(24pin) så den skjønner man selv hvor skal, er ofte lurt å plugge denne sist så den ikke sperrer når du plugger harddisker og CDrom

[Sentinelle]

Takk! Så jeg skal plugge to kabler, altså?

[Korporal Kranium]

Takk! Så jeg skal plugge to kabler, altså?



Ja, det er 14 hull på skjermkortet, du har slike pins som på bildet over, som vil si at du plugger 2 slike, men unnlater den 2pin pluggen der det kun er 6 hull.





Sånn vil det se ut. Når du ser på pin bildet jeg postet tidligere skjønner du det nok

Endret 20. juli 2013 av Korporal Kranium

[Sentinelle]

Tusen takk! Da hadde PC-en sin første vellykkede oppstart. /lykkerus

[Sentinelle]

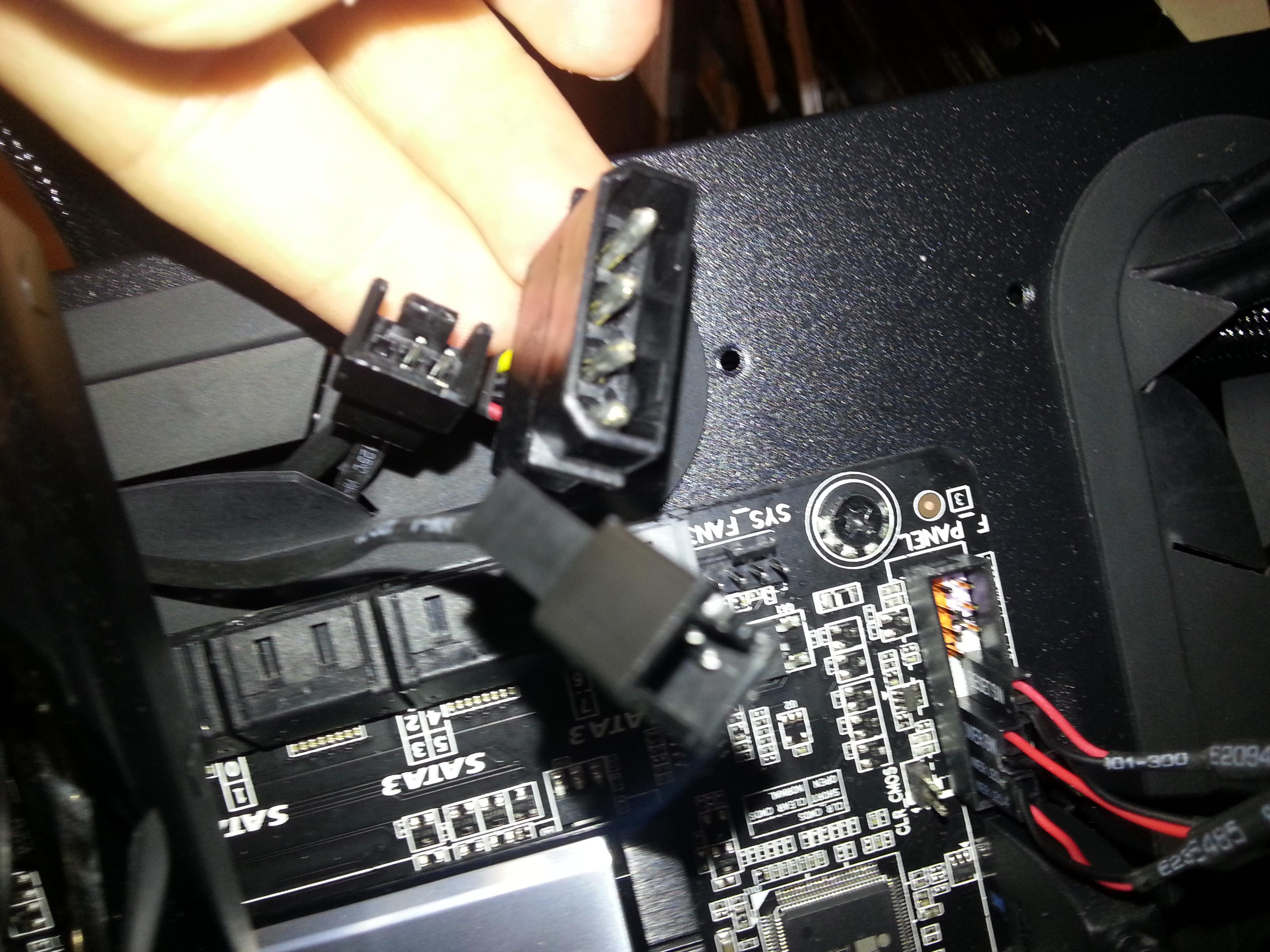

Hva er disse kablene? Finner ingen steder å montere dem.

Endret 20. juli 2013 av Commodent

[tjbr]

Hva er disse kablene? Finner ingen steder å montere dem.

Den store 4 pin skal ha strøm fra PSU, de to mindre er til å koble til vifter.

Disse tilsammen er sannsynligvis viftekontrolleren på kabinettet.
