[Løst] HK formfaktor i fabrikkbygget pc?

[Larsvemy]

Jeg har en Acer Predator G3620, da innmaten i denne ikke er den beste vurderer jeg å gjøre diverse oppgraderinger, dette er ikke aktuelt uten å investere i et nytt kabinett også.

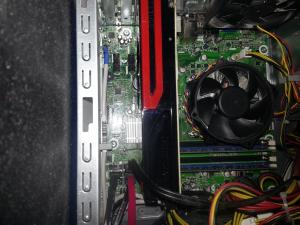

Planlegger kjøp av et Corsair Obsidian 650D, derfor lurer jeg på hvilken formfaktor mitt nåværende hovedkort har (bilde medfølger), og om jeg da må kjøpe et nytt hovedkort også?



[Larsvemy]

Om det er vanskelig å se er det altså en PCIe x16 og to PCIe x1

[sevs]

Kan se ut som micro ATX, du får måle og se. mATX er 244x244mm, vanlig atx er 244x305mm, og mini itx er 170 x170mm.

edit:

Du kan jo ta en titt på wikipedia.

http://en.wikipedia.org/wiki/Computer_form_factor



Hva er bak pciex16'en?

Endret 12. juli 2013 av sevs

[Larsvemy]

Bak?

[crispy345]

Bare pass på at I/O plata er "flyttbar"; noen OEM kabinetter har denne "stempla" inn i kabinettet som gjør at du må skaffe en ny i etterkant. Dette er selvfølgelig ikke verdens ende, men fra mitt synspunkt er det stygt.



Tipper det enten er en PCIe x1 eller PCI under kortet. Eller så er det ikke noen der i det hele tatt.



650D vil passe med dette uten problem.

[Syar-2003]

Det er et uATX hovedkort lagt av/til Acer (MB.SJQ0P.001).

Kabinettet er

Hon Hai Chassis microATX HM105A eller B

I/O shield kan man trykke ut (ikke sveiset/naglet).



Jeg har service manual til denne.

Hvis du ønsker det kan jeg legge den inn som vedlegg , men må på en win pc først.

Endret 13. juli 2013 av syar2003

[Larsvemy]

Det hadde vært veldig fint syar!
