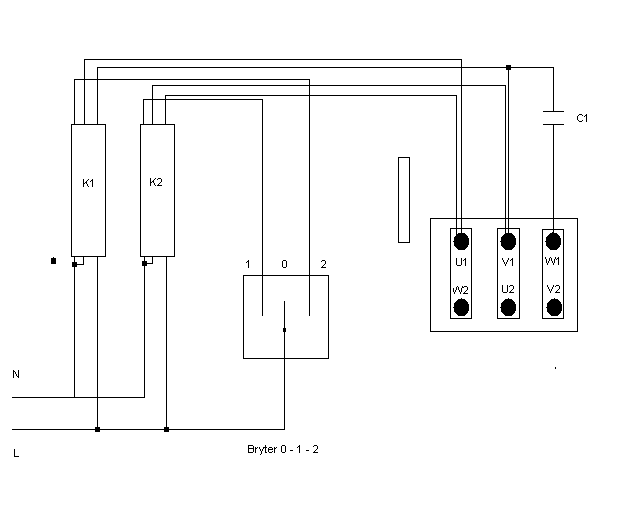

Glennski Skrevet 5. juli 2013 Rapporter Del Skrevet 5. juli 2013 (endret) Hei Jeg skal koble sammen en motor med dreieretningsvender til en dreiebenk. Det er en 3-fas motor der pr. idag og ønsker å bruke denne Jeg har kun tilgang på 1-fas tilførsel, men det er påmontert en kondensator slik at jeg kan få en tredje fas via denne. Det har tidligere vært tilkoblet et sett med brytere, men dette har aldri fungert riktig da systemet kortslutter når en av bryterne betjenes. Jeg har nå demontert alt, slik at jeg kun sitter igjen med 6 ledninger fra motoren, altså viklingene og 2 ledninger fra kondensatoren. Klemmebrettet som var der hadde kun 4 tilkoblinger, noe som vel ikke er nok for å få koblet den i trekant, så jeg skaffer et nytt med 6 tilkoblinger. Så til selve koblingen Jeg har laget et skjema som jeg tror vil fungere. Grunnen til at jeg legger ut dette er selvfølgelig å få rettet på hva jeg evt har gjort feil Merk at dette ikke er noe skoleoppgave eller lignende. Dette er ifbm. en jobb for en kunde Jeg jobber til daglig som elektriker selv, men har ikke vært så mye borti akkurat dette. Motor Rodlie.bmp Endret 5. juli 2013 av Glennski Lenke til kommentar
geir__hk Skrevet 5. juli 2013 Rapporter Del Skrevet 5. juli 2013 Hvordan ser tilkoblinga til motor ut? Ser ikke for meg tilkoblingene ved å se på tegninga. Hvorfor har du gruppert tilkoblingene til motor i 3+3 og ikke som stjerne eller trekant? Lenke til kommentar
Glennski Skrevet 5. juli 2013 Forfatter Rapporter Del Skrevet 5. juli 2013 Altså, motoren er koblet i trekant på tegningen Det er lasket mellom U1-W2, V1-U2 og W1-V2 Eller tenkte du på noe annet? Lenke til kommentar
BigJackW Skrevet 5. juli 2013 Rapporter Del Skrevet 5. juli 2013 (endret) Tror ikke det der vil fungere siden du bruker kondensator. For å snu retningen på en sånn motor må du flytte kondensatoren til en av de andre viklingene om jeg ikke tar helt feil. Mulig du kan flytte tilførslen på den andre siden av kondensatoren også. Altså U1 og W1 i stede for U1 og V1. Endret 5. juli 2013 av BigJackW Lenke til kommentar
perpyro Skrevet 5. juli 2013 Rapporter Del Skrevet 5. juli 2013 Her burde du gå for en frekvensomformer, den fikser siste fasen og du kan nå både turtallsregulere og dreieretningsvende motoren på 3 faser slik at den opprettholder kraften den var designet for. Lenke til kommentar
Glennski Skrevet 5. juli 2013 Forfatter Rapporter Del Skrevet 5. juli 2013 Ja, tenkte på det.. Mulig å lage en vender for kondensatoren også da, men blir jo mye å holde styr på selvfølgelig.. Andre muligheter for å få dette til å fungere? @perpyro: Men koster ikke disse en del? har et budsjett å forholde meg til, vil det være rimeligere å kjøpe en enfase motor? Lenke til kommentar
BigJackW Skrevet 5. juli 2013 Rapporter Del Skrevet 5. juli 2013 Hvor mange kW er det snakk om? Lenke til kommentar
Glennski Skrevet 5. juli 2013 Forfatter Rapporter Del Skrevet 5. juli 2013 0,37KW Lenke til kommentar
Glennski Skrevet 5. juli 2013 Forfatter Rapporter Del Skrevet 5. juli 2013 "Om det er en trefasemotor med en kondensatorkobling så kan du snu dreieretningen ved å bytte om to av faselederne på klemmebrettet (ikke på kondensatoren)." Fant dette som et svar fra et annet forum Det virker som man kan skifte dreieretning ved å bytte om L og N slik tegningen min viser, og la kondensatoren stå. Kondensatoren vil jo få enten L eller N avhengig av hvilket relè som er aktivt, men det spiller tydeligvis ingen rolle da.. Noen meninger her? Lenke til kommentar
BigJackW Skrevet 6. juli 2013 Rapporter Del Skrevet 6. juli 2013 Om dette er tilfellet så kan man jo bare snu støpslet i kontakten, noe som for min del høres for enkelt ut. Lenke til kommentar
Glennski Skrevet 6. juli 2013 Forfatter Rapporter Del Skrevet 6. juli 2013 Enig. Jeg skal prøve å lage en provisorisk kobling også ser jeg hva som skjer når jeg bytter om fasene Kommer med en tilbakemelding her Uansett, takk for hjelp alle sammen! Lenke til kommentar
Nedward Skrevet 6. juli 2013 Rapporter Del Skrevet 6. juli 2013 @perpyro: Men koster ikke disse en del? har et budsjett å forholde meg til, vil det være rimeligere å kjøpe en enfase motor? Ca. 1300 + frakt fra elfa hvis det er en 0,37 kW/2,3A motor det er snakk om. Lenke til kommentar
Glennski Skrevet 12. juli 2013 Forfatter Rapporter Del Skrevet 12. juli 2013 Da har jeg funnet ut hvordan dette skal gjøres Man kobler tilførsel, L og N inn på motorens U1 og V1 Deretter kobler man inn kondensatoren mellom V1 og W1 Nå går motoren i riktig retning, altså mot klokka når man ser forfra Skal man endre dreieretning gir man kondensatoren den andre fase, mens man lar de allerede tilkoblede fasene på U1 og V1 stå Alternativt kan man benytte en frekvensomformer, en dyrere løsning, men man mister lite effekt i forhold til en kondensator 1 Lenke til kommentar
