[Løst] Synkronmaskinen, trenger hjelp!

[Hjelmn]

Holder på med en innlevering om synkronmaskinen, er kommet til siste oppgave og står helt fast, jeg trenger litt drahjelp!

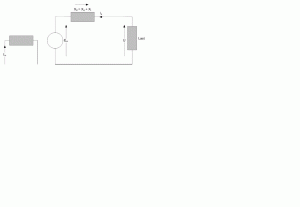

Vi har en stjernekoblet, 16-polt synkronmotor med følgende merkedata:

Merkeeffekt SN = 15 kVA

Merkepenning UN = 440 V, 50 Hz (linjespenning)

Synkronreakans Xd = 4,5 Ω / fase

Tomgangsmagnetiseringsstrøm Im0 = 10 A



Vi antar lineær sammenheng mellom magnetiseringsstrøm og indusert spenning, og ser bort fra resistansen i ankerviklingene.



oppgave:



Motoren er koblet til merkespenning. Den magnetiseres med

tomgangsmagnetiseringsstrøm (Im0), og belastes med et moment på akslingen til det går merkestrøm i ankerviklingene.

Tegn viserdiagram der du får med størrelse og ca. retning på Uf, Em, og spenningsfall over Xd. Tegn også inn Ia og få med retningen på den. Merk av vinklene φ og β.



Beregn:

• Belastningsvinkelen (β)

• Effektfaktoren (cos(φ))

• Den aktive belastningseffekten for hele maskinen (P)

• Momentet på akslingen i dette tilfellet (T)



noen som har peiling på hvor jeg skal begynne, tror jeg har laget et riktig viserdiagram?

Endret 7. juni 2013 av Hjelmn

[Hjelmn]

Forrige oppgave:



2b)

Motoren kobles til merkespenning. Vi styrer magnetiseringen og momentet på akslingen

slik at cos(φ) = 1 og det går merkestrøm i ankerviklingene.

Tegn viserdiagram der du får med størrelse og ca. retning på Uf, Em, og spenningsfall over

Xd. Tegn også inn Ia. Merk av vinkelen β.

Beregn:

• Den indre induserte spenningen (Em)

• Belastningsvinkelen ( β )

• Momentet (T)

• Magnetiseringsstrømmen (Im)

[Hjelmn]

Er det virkelig ingen elektroingeniører eller lignende som kan gi noen svar her inne?

[Twinflower]

Hadde det ikke vært for at jeg leser på mobil nå så skulle jeg gitt deg et skikkelig svar





[Twinflower]

Ok, la gå da.



Først og fremst så er viserdiagrammet ditt galt. Ikke veldig galt, men litt.



IaXd står ikke normalt på Un med mindre cos phi =1, noe den helt tydelig ikke er siden du har tegnet vinkelen negativ (siden du har angitt en negativ vinkel for phi, så er maskinen kapasitiv).

Hvis phi er f.eks -20 grader på figuren din, så skal IaXd være -20+90 grader. Den skal andre ord være normalt på IaR, selv om du ikke skal regne med R i denne oppgaven.





(disclaimer: Jeg befinner meg i Malaysia nå, klokken er halv ett på natten og jeg har hatt flere drinker enn jeg kan telle innabords)
