[Løst] Spørsmål rundt Gigabyte GA-Z87-HD3

[wassup]

Har tenkt å bygge data om et halvt års tid eller så, og tenkte det kunne være lurt å investere i Haswell. Dermed vurderer jeg også å kjøpe dette hovedkortet. Men det er et par ting jeg ikke blir helt klok på:

• Har kortet støtte for Multi-GPU? Det står det på sidene til Gigabyte, men Dustinhome er visst uenig (regner vel egentlig med at Gigabyte har rett).

• Hvordan er det med PCIe 3.0 x16 tilkoblinger? Dustinhome skriver det som at det er to, der den ene er x16 og den andre x4 (??). På sidene til Gigabyte står det at det er to x16, men den ene kjører på x4. I tillegg står det at hvis du setter i to grafikkort, vil x16-sporet kjøre som x4. Hva innebærer egentlig dette? At det går saktere? Dette vil vel i så fall være negativt for ytelsen til grafikkortene?


Håper at noen kan svare på disse spørsmålene. Tar gjerne imot anbefalinger til et annet hovedkort, hvis det oppfyller disse kriteriene:

• Z87-chipset (overklokkbart)

• Minst to PCIe 3.0 x16. Regner med å kjøre to kort i CFX/SLI etterhvert.

• Blått eller svart utseende (pirke pirke ^^)

• Så billig det lar seg gjøre, helst ikke mer enn ca. 1200 kr. Kan vel gå litt over hvis jeg får noe bra.


[Syar-2003]

Det kan være forvirrende til tider dette.

Både socket 1155 , Sandy Bridge /Ivy Bridge og nye socket 1150 Haswell har begrenset antall pci kanaler (lanes) reservert pci-ex grafikk internt i cpu/brikkesett. Det er en større forskjell i socket 2011.



Nå er en pci express port også en fysisk slot og da omtales den også som x1, x4, x8, x16 .

At slot er fysisk x16 betyr at til eksempel et pci-expresskort av type skjermkort passer og er kompatibelt med slotten kalt x16 og er et x16 slot kort reint fysisk.

Det betyr ikke nødvendigvis at slotten kortet er plassert i har 16 lanes å kommunisere på (lane: en kanal for data/signalering) .

Som tidligere Z77 er det fremdeles 16x tilsammen ,x=lanes i kombinasjon mellom fysiske x16 grafikk kort slotter som følgende:



1. Kort

1gfx kort X16 slot 1 => 16x lanes.

0gfx kort X16 slot 2 => 0x lanes

0gfx kort X16 slot 3 => 0 x lanes



2.Kort

1gfx kort X16 slot 1 => 8x lanes.

1gfx kort X16 slot 2 => 8x lanes

0gfx kort X16 slot 3 => 0 x lanes



3.Kort

1gfx kort X16 slot 1 => 8x lanes.

1gfx kort X16 slot 2 => 4x lanes

1gfx kort X16 slot 3 => 4 x lanes



Socket 2011 x79 har 32x lanes for grafikk kort slottene med delt routing.

Dvs f.eks

To kort med full 16x lanes , eller 4veis SLI med fire kort med 8x lanes.

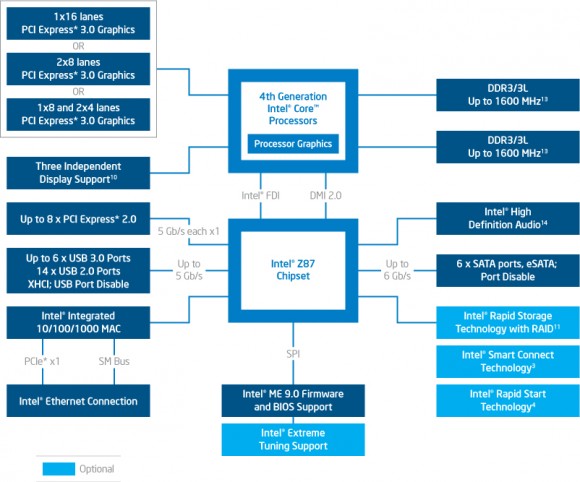

Se Z87 arkitektur tegning.





?

Endret 6. juni 2013 av syar2003

[Syar-2003]

Det kortet du linker til kan du bruke ett x16 16x grafikk kort med.

Hvis du zoomer inn på bildet vil du se at det mangler for mange pins i sokkelen som heter pciex4 den må ha 8x for SLI eller CF.

Selve plast sokkelen er like lang med samme låseknapp i enden som den første.





Skal du ha to kort i 8x,8x må du gå opp til dette:

GA-Z87X-DH3





Skal du ha tre kort i 8x,4x,4x opp til dette :

GA-Z87X-UDH3

http://www.dustinhome.no/product/5010743648/gigabyte-ga-z87x-ud3h-z87-s-1150-atx/



!

Endret 6. juni 2013 av syar2003

[wassup]

@syar2003 takk for svar! Hjalp MYE! Men hvis et kort kjører på 8x, vil det ha mindre ytelse enn et som kjører på 16x? Og vil dette være en ytelsesforskjell av betydning?

[Syar-2003]

Nei - det skal mye til at det merkes om det er 8x eller16x i dagens generasjon :PCI- Express versjon 3.0 i socket 1155/1150.

Det må være det aller raskeste i såfall , f.eks nvidia gtx titan i sli ( 2.stk) og man må måle det med benchmark. Bruker du ett kort får det jo 16x båndbredde i den ene slotten.

Men man har uansett bedre grafikk ytelse med to kort enn ett , ser man bort ifra eventuelle multigpu problemer.



Gen 3.0 pci express har lenge ligget foran mtp båndbredde behov og hva grafikk kort pdd til nå kan utnytte.



Igjen i s2011 x79 er det litt annderledes.



[wassup]

Nei - det skal mye til at det merkes om det er 8x eller16x i dagens generasjon :PCI- Express versjon 3.0 i socket 1155/1150.

Det må være det aller raskeste i såfall , f.eks nvidia gtx titan i sli ( 2.stk) og man må måle det med benchmark. Bruker du ett kort får det jo 16x båndbredde i den ene slotten.

Men man har uansett bedre grafikk ytelse med to kort enn ett , ser man bort ifra eventuelle multigpu problemer.



Gen 3.0 pci express har lenge ligget foran mtp båndbredde behov og hva grafikk kort pdd til nå kan utnytte.



Igjen i s2011 x79 er det litt annderledes.

Takk for all hjelp! Tråden settes som løst.
