martin1d Skrevet 3. april 2013 Del Skrevet 3. april 2013 Så jeg holder på med å programmere denne plsen og lurer på noen småting. Det er slik den ser ut og jeg lurer på hva de forskjellige koblings punktene gjør og hvordan de skal være koblet opp. Lenke til kommentar
Nedward Skrevet 4. april 2013 Del Skrevet 4. april 2013 (endret) Du kobler 230V til L og N. Det er strømtilførselen. Jord kobles til klemmen med jordsymbolet. COM (på oversiden) er referanse til inngangene. Denne skal være motsatt polaritet av inngangsignalene du bruker. Skal du ha +24V på inngangene skal COM altså være - (0V). Om du kobler +24V på COM må inngangene være 0V. På undersiden: 24+ og COM er den interne strømforsyningen til PLS. 24+ er +24V og COM er minus (0V). Denne kan du bruke til å koble på inngangene og utgangene som jeg har forklart. Men vær obs på at den sannsynligvis ikke kan levere spesielt mye strøm, så generelt er det ikke så lurt å bruke den som styrestrømforsyning. COM0, COM1 osv. er input til utgangsreleene. Y0 er output til COM0, Y1 til COM1 osv. Så COM0 og Y0 er kontaktsettene til releutgang 1. Endret 4. april 2013 av Nedward 1 Lenke til kommentar
martin1d Skrevet 4. april 2013 Forfatter Del Skrevet 4. april 2013 (endret) Du kobler 230V til L og N. Det er strømtilførselen. Jord kobles til klemmen med jordsymbolet. COM (på oversiden) er referanse til inngangene. Denne skal være motsatt polaritet av inngangsignalene du bruker. Skal du ha +24V på inngangene skal COM altså være - (0V). Om du kobler +24V på COM må inngangene være 0V. På undersiden: 24+ og COM er den interne strømforsyningen til PLS. 24+ er +24V og COM er minus (0V). Denne kan du bruke til å koble på inngangene og utgangene som jeg har forklart. Men vær obs på at den sannsynligvis ikke kan levere spesielt mye strøm, så generelt er det ikke så lurt å bruke den som styrestrømforsyning. COM0, COM1 osv. er input til utgangsreleene. Y0 er output til COM0, Y1 til COM1 osv. Så COM0 og Y0 er kontaktsettene til releutgang 1. Tusen takk for svar ! Så jeg kan koble L1 til Com0 og så koble Y0 Til en belastning og så Til L2 ? Og så på toppen koble L1 Til com og så L2 til En bryter og så til X0 osv? Endret 4. april 2013 av martin1d Lenke til kommentar
Nedward Skrevet 4. april 2013 Del Skrevet 4. april 2013 (endret) Du kan ikke koble L1 til COM (for innganger, på toppen). Det er 24V innganger på den, så du vil ødelegge den ved å bruke 230V. Tusen takk for svar ! Så jeg kan koble L1 til Com0 og så koble Y0 Til en belastning og så Til L2 ? Og så på toppen koble L1 Til com og så L2 til En bryter og så til X0 osv? Endret 4. april 2013 av Nedward Lenke til kommentar
martin1d Skrevet 4. april 2013 Forfatter Del Skrevet 4. april 2013 Så jeg kobler : X0 -> Bryer -> ? Lenke til kommentar

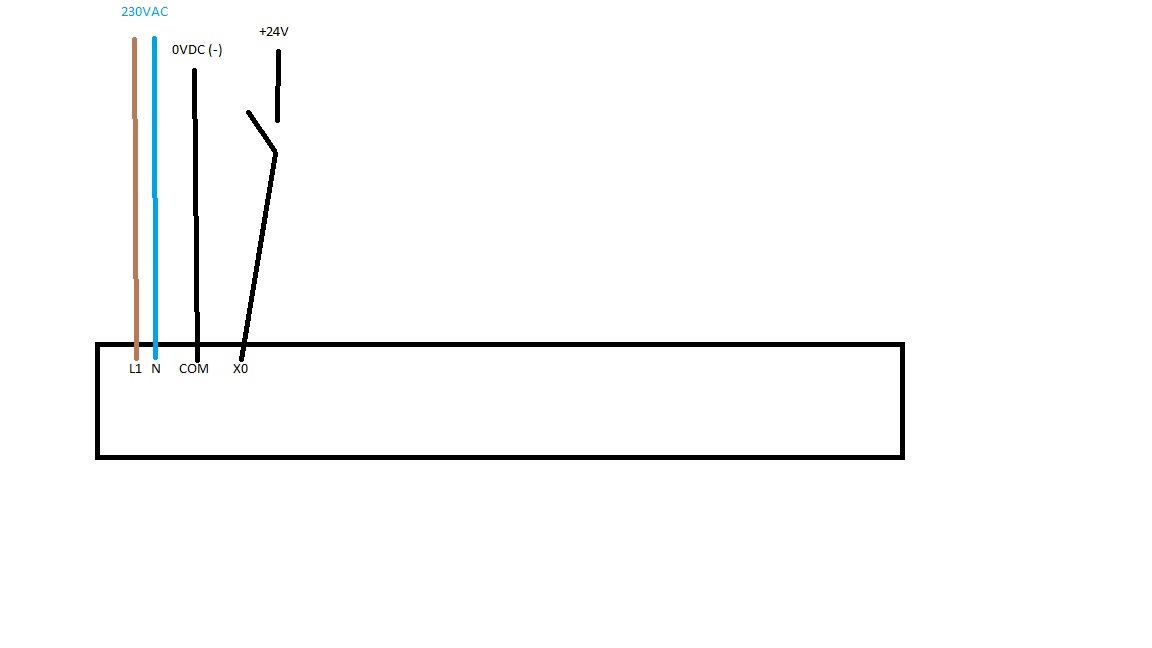

Nedward Skrevet 4. april 2013 Del Skrevet 4. april 2013 Du kobler: +24V -> bryter -> X0. 1 Lenke til kommentar
