[Løst] Beregne spoler med seriemotstand

[Glennski]

Hei

Sitter og gjør noen beregninger og kom over noe rart.

Sikkert en enkel feil, men jeg ser den ikke!



Jeg har følgende verdier:



U=230VAC

Rr=30 ohm

Rs=10 ohm

Zs= 25 ohm

Xs= 22,9 ohm

Zt=46 ohm

Cos phi= 0,4

I=5A



Så kommer det to punkter som jeg ikke skjønner



Skal finne ut spenningsfall over Rr og Zs

Jeg får 150V over motsatnden og 125V over spolen, men dette stemmer jo ikke

Hva gjør jeg feil?

Er vel slik at kretsens totale spenning er lik summen av spenningsfallene over komponentene? Eller blir det noe annet når man har en spole i serie med en motstand?



Forklaring til verdiene:

U = Spenning

Rr = forankoblet seriemotstand

Rs = Spolens indre viklingsmotstand

Zs = Spolens impedans

Xs = Spolens reaktans

Zt = Kretsens totale impedans

I = Strøm

[geir__hk]

Så kommer det to punkter som jeg ikke skjønner



Skal finne ut spenningsfall over Rr og Zs

Jeg får 150V over motsatnden og 125V over spolen, men dette stemmer jo ikke

Hva gjør jeg feil?

Er vel slik at kretsens totale spenning er lik summen av spenningsfallene over komponentene? Eller blir det noe annet når man har en spole i serie med en motstand?

Jo bør stemme ganske bra. Forholdet mellom spenninger over resitiv del og induktiv del er det samme som forholdet mellom resistans og reaktans.

[Eppelsin]

Er vel slik at kretsens totale spenning er lik summen av spenningsfallene over komponentene? Eller blir det noe annet når man har en spole i serie med en motstand?



Nope



geir_hk har rett i at forholdene han nevner er like, men total spenning i vekselstrømskrets er ikke nødvendigvis det samme som summen av spenningsfallene over komponentene.

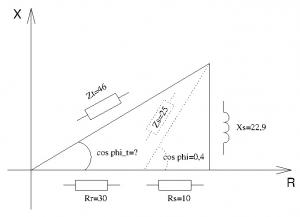

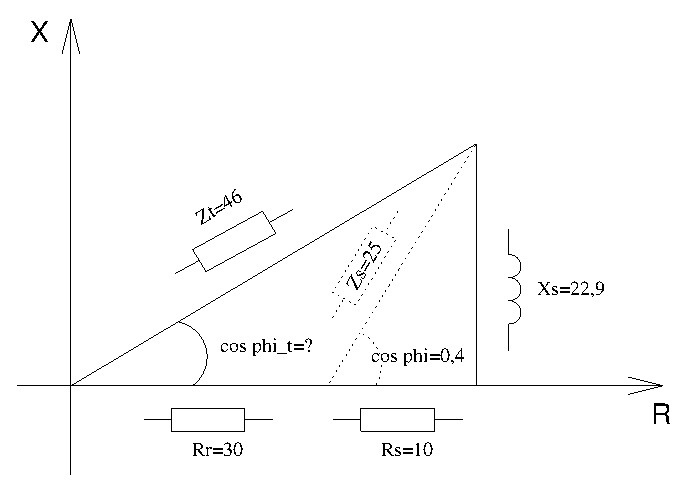

Dersom komponentene dine ovenfor er i serie, mao kun en spole og en motstand, har jeg kommet frem til følgende bilde:



(Et lite forbehold om at det er lenge siden jeg har knotet med slikt, men jeg tror dette skulle stemme)



Og siden jeg er litt lat, gidder jeg ikke regne ut ting.

[Glennski]

Aa, selvfølgelig

Hadde det vært en likespenningskrets hadde det vært korrekt med total spenning=sum av spenningsfall

For da finnes jo ikke reaktansen



Takk for oppklaringen!
