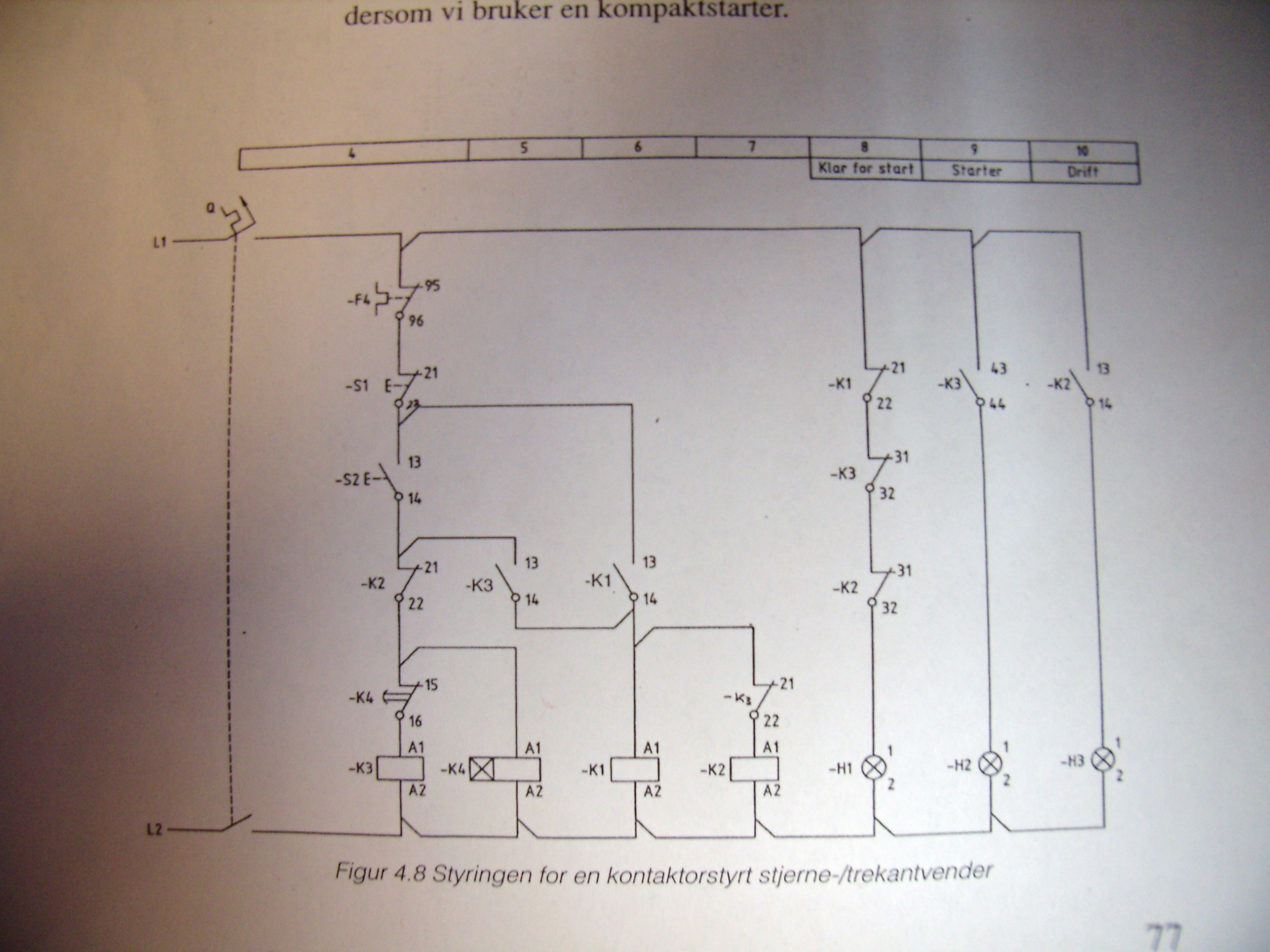

Sitter her med et koblingskjema for styrestrømmen på en stjerne-trekant vender. Men sliter med 1 ting!



K4 (tidsreleet) er en tidsblokk som settes på K1 eller Q1 om du vil. Sjølve tidsblokka (K4) har INGEN A1 og A2 som det vises på tegningen.



K4 har en NO og en NC kontakt, og ingen A1 og A2 altså.



Kordan blir det med dei ledningene som skal inn på A1 og A2 på K4??

Skal eg ta fram en fjerde kontaktor og montere tidsblokka for den kun for å få en relekontakt? Kva skal eg gjer?

Endret 23. februar 2013 av PanzerLoco

[Gjest medlem-82119]

Google på bilder og styrestrøm stjerne trekant vender så får du opp noen eksempler.

[geir__hk]

Nå er det litt lenge siden jeg holdt på med det der. Men sånn som du nå har kobla opp, så vil K4 ha spenning over seg i veldig kort tid (pga K2,21,22). Du burde kanskje ha sjekka om K4 i det hele tatt vil virke som det skal, for jeg tror nemlig at K4 må ha strøm over spolen i så lang tid at tidsforsinkelsen kan virke.

[perpyro]

Tidsblokka som sitter på K4 og måten den er tegnet på viser at den sitter fysisk fast i kontaktor K4 og aktiveres direkte av denne.

Dermed har den ingen A1 og A2

Hadde det vært ei separat tidsblokk hadde skjemaet sett annerledes ut.

[PanzerLoco]

Eg ser ikkje poenget med K4 relèkontakt i det heile tatt. Strengt talt så er det K1 som drar inn K4.





Eg meiner at eg kan droppe punktene A1 og A2 på K4.

Fordi K1 får spenning og starter uret (K4) siden blokka (K4) er satt på K1.

Endret 23. februar 2013 av PanzerLoco

[PanzerLoco]

Då vil eg bekrefte overfor andre som kommer i samme situasjon at det IKKJE skal inn eit nytt rele.



K1 drar inn og opererer K4 som igjen starter uret. Man kan altså kutte ut den delene av skjemaet som er A1 og A2 på K4.



Være obs på at dette er med en tidsblokk, og ikkje et eget tidsrelè

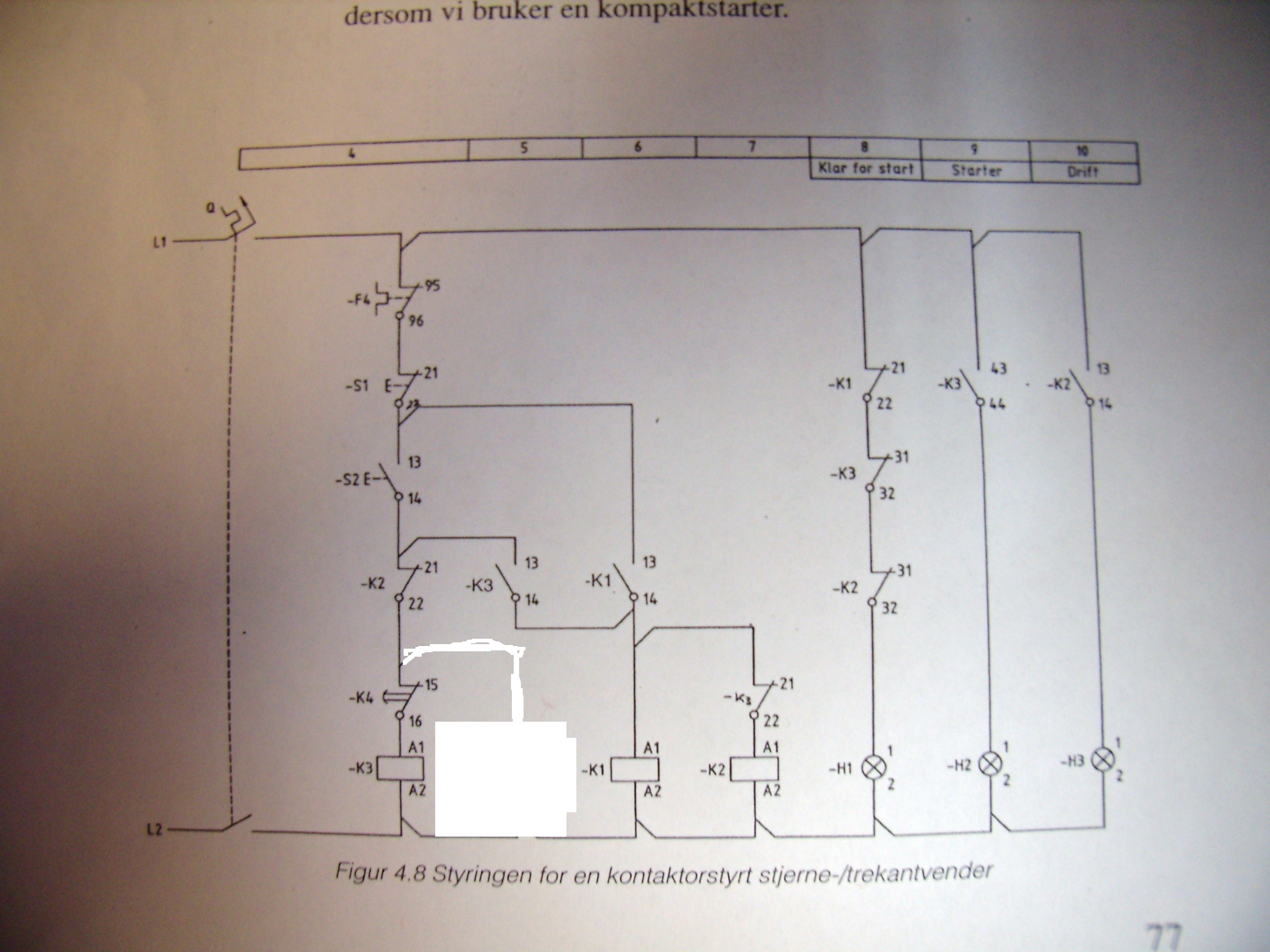

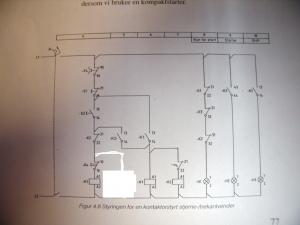

SLIK:
