2 Player Bartop Arkademaskin (MAME ++)

[-=SnaXen=-]

Dette er mitt første forsøk på å bygge et kabinett og på å lage en arbeidslogg, så vær overbærende med meg

Tror det er linket til større bilder på alle bildene.



KOMMENTARTRÅDEN er her.



Har i lengre tid hatt lyst til å lage meg en arkademaskin for kunne spille klassikere fra 80- og 90-tallet. Har tenkte å kjøre Hyperspin som frontend for flere emulatorer som feks MAME, C64, Sega og NES.



Pga at begrenset plass hjemme, og ikke mulighet til å ha et fullsize kabinett på stua, så har jeg bestemt meg for å lage en bartop-utgave basert på denne designen: I64XArcade



Min blir en 2 player løsning, med en 19" 4:3-skjerm. Resten av HW som skal inn er ikke bestemt 100% ennå.



Startet med å lage meg noen skisser, men disse ble nesten ubrukelige. Oppdaget det når jeg forsøkte å lage en pappmodell av kabinettet basert på tegningen. Så jeg legger ikke ut tegningen, men her ser dere pappmodellen som er den jeg kommer til å lage kabinettet ut ifra.



Arkadedeler ble bestilt, og kom fra UK etter ca 1 uke. Joysticks, knapper, mikrobrytere, iPac-2 keyboardkontroller og kabler.



Måtte teste knappelayout med en gang, og laget denne midlertidige mockup'en :

Ser at det ble litt for trangt, så jeg må endre litt på det når jeg lager det kontrollpanelet jeg skal ha. Flytter kanskje player 1, 2 og coin-knappen foran kontrollpanelet (på den biten som kommer opp fra bordet). Så skal jeg se om jeg får plass til esc, pause og select under skjermen, evt så blir de stående som på bildet.



Har tenkt å lage kabinettet i MDF, og fikk tak i noen 11mm MDF-plater som jeg nå har startet å bygge med. Var litt redd for at de ble litt tynne, men ser veldig bra ut så langt.



Laget meg først en mal i tynnere MDF, sånn at jeg bruker den for å kopifrese de delene jeg skal ha. Da har jeg jo også malen hvis jeg vil lage meg flere senere



Så grovkuttet jeg 2 deler, og brukte en kopifres for å lage de identiske med malen min.



Voila, så har jeg 2 like sider.

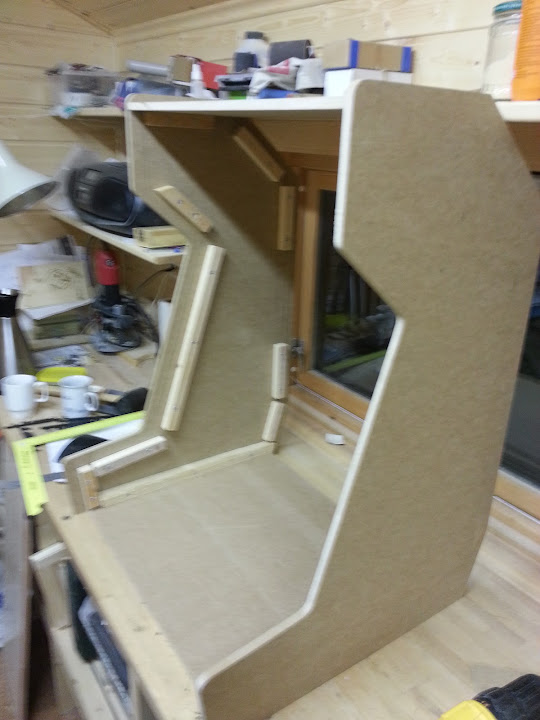

Det siste jeg gjorde i går kveld var å kappe til lister for å feste sammen kabinettet med. Jeg skal ikke ha så mange synlige skruer på utsiden. Blir trolig kun 4 stk som jeg skal feste kontrollpanelet med. Må nesten være servicevennlig . I bakpanelet blir det montert en nøkkel-lås i, sånn at jeg kommer til innmaten fra den siden.



Det var alt for denne gang. I dag så skal jeg ut å handle litt deler og verktøy, så er ikke sikker på når det blir videre fremdrift. Men legger ut her, så snart jeg har nå å vise frem.



Neste nå er å kappe og tilpasse platene som skal "rundt".





KOMMENTARTRÅDEN er her.

Endret 7. februar 2013 av -=SnaXen=-

[-=SnaXen=-]

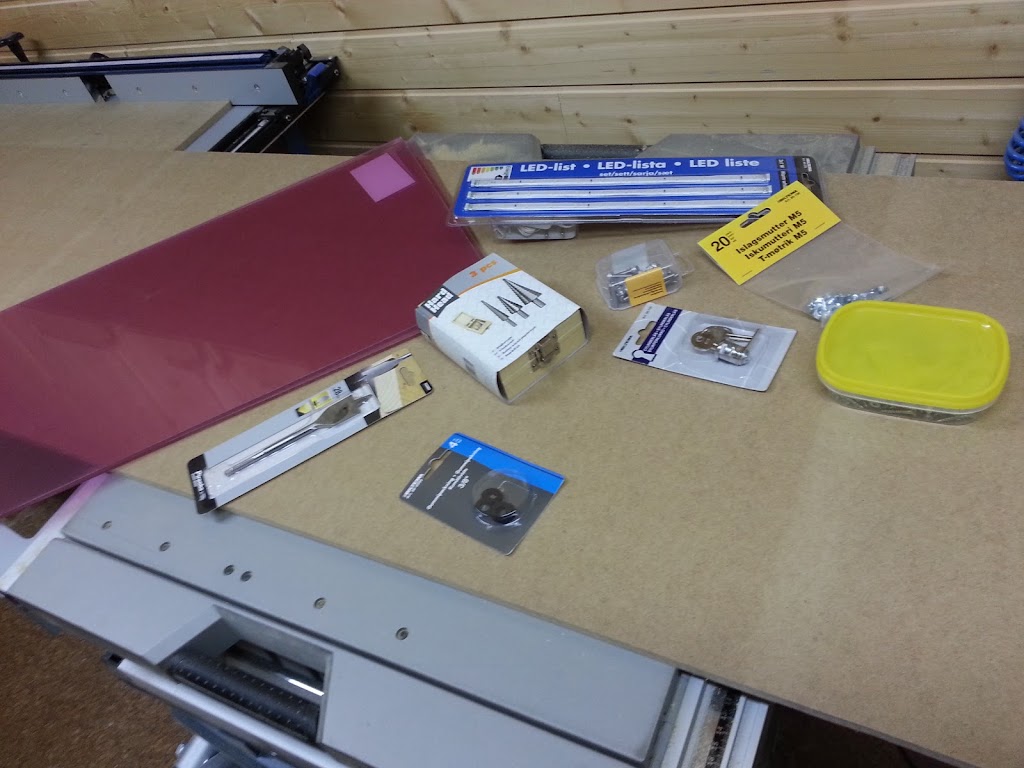

Var å handlet litt deler og verktøy i går. Her ser dere litt av det jeg kom hjem med.



Tips/erfaringer til bøying av plexiglass fra Biltema mottas gjerne i

kommentartråden.



Måtte jobbe bittelitt også. Så jeg kappet og tilpasset bunnplaten. Grovkuttet også en topp-plate, sånn at jeg kunne se hvordan det blir seende ut. På bildet (litt uskarpt dessverre) nedenfor så har jeg støttet dette opp mot en hylle, men nå får man iallefall et inntrykk av hvordan den blir.





KOMMENTARTRÅDEN er her.

[-=SnaXen=-]

Her en kort update med bilder på det lille jeg gjorde på fredagskvelden.



Kappet til noen av panelene på baksiden. Kun midterste delen som står igjen der nå. Men den tar jeg senere. Den skal ikke fastmonteres, men være mulig å åpne.



Så pr nå så ser arkademaskina sånn ut :





Håper på å få gjort en del på søndag, men vi får se.

Har noen andre prosjekter som jeg må bruke tid på også



KOMMENTARTRÅDEN finner du her.

Endret 9. februar 2013 av -=SnaXen=-

[-=SnaXen=-]

Liten update med hva jeg har gjort i kveld.



Kuttet til panelene i fronten. Og satt sammen kontrollpanelet.

Fundert litt på hvordan jeg skal montere plexiglasset til marqueen. Fortsatt litt usikker på hvordan jeg skal gjøre det.



Her er bildet av kabinettet så langt:



KOMMENTARTRÅDEN finner du her.

[-=SnaXen=-]

Har ikke hatt så mye tid som jeg ønsket i snekkerboden, men litt har jeg fått gjort. Så her kommer noen bilder med kommentarer.



Kuttet ut for skjerm og konstruert feste for skjermen.



Her med skjerm prøvemontert.



Kontrollpanel med ferdige hull.



Freset ut for islagsmuttrer. Skal montere joystick fra undersiden, og vil ikke ha synlig muttrer.



Fyllt over muttrene med PP100, og pusset.



Her ser dere status pr i dag :



Bakveggen/luka er også ferdig, men den er ikke med på bildene.

Som dere også ser så har jeg kuttet ut til høytalere, og så har jeg montert høytalerne på en plate sånn at jeg kan montere dem etter at kabinettet er lakkert. Har ingen gode bilder av dette, så det får bli ved en senere update.



Har ennå ikke turt å starte med bøying av plexiglass for kontrollpanelet, men må nok starte med det snart også



Er ikke så lenge før jeg kan starte med en lang og kjedelig sparkel-pusse-sparkle-pusse-prime-pusse-prime-pusse-lakke-pusse-lakke-puss-lakke-puss-jobb.



Håper det ikke blir så alt for lenge til jeg kommer med en ny update, men det er vanskelig å finne tid til prosjektet i hverdagen, så det blir litt rykk og napp.



KOMMENTARTRÅDEN finner du her.

Endret 8. april 2013 av -=SnaXen=-

[-=SnaXen=-]

Da er kabinettet ENDELIG klar for pussing, grunning og lakkering.

Flere strøk av hver med pussing i mellom.



Gikk over all forventning å kutte og bøye plexiglass fra Biltema. Bare å bruke god tid på å varme opp jevnt over hele arbeidsstykket. Varmet først på undersiden, og så på oversiden.



På hullene i plexiglasset så bruke jeg en stegbor for å lage et stort nok hull sånn at det ble god plass til kopifresen inni. Og så brukte jeg kopifresen for å få hullet i plexiglassen til å passe 100% med hullet i mdf'en.



Så nå er det bare å håpe på fint vær, og tid til å få ferdig resten.



Ser at alt tar lengre tid en jeg trodde, og at det er vanskelig å finne nok tid til å holde på.



Her er noen statusbilder pr. nå. Klikk på bildene for å se store bilder.









Her er et bilde av bøyingen av plexiglasset.







KOMMENTRATRÅDEN finner du her.

[-=SnaXen=-]

Da er maskina mer eller mindre ferdig. Mangler kun ordentlig vinyl i "lysskiltet" over, er bare noe jeg laget av papir nå.



Laget en kort video av maskina når den booter, og jeg starter et spill.



Enjoy.

http://www.youtube.com/watch?v=RWnEpN93Pf8

[-=SnaXen=-]

Ligger noen ekstra bilder i tråden jeg har hos Arcadecontrols.com

Her : http://forum.arcadecontrols.com/index.php/topic,132765.0.html
