Prosjekt: Bygg min egen ruter og firmware

[Del]

Sikkert og vist at få routere gjør QoS bra, har en med tomato og 600 MhZ CPU nå, takler ikke min trafikk med QoS på langt nær, ja er sikker på at jeg støtt og stadig er oppi 1800 connections, ja my torrent-trafikk men også mye annet rart.

OK, la inn QoS, og fullt med torrents, testet CPU og minnebruk før og etter. Sjekk siste del av første post

Ledninger er det nok av uansett, to RJ45 utganger i hvert rom i huset. Trådløs nettet (WLAN) er kun til mobile enheter og har helt andre regler enn LAN'et.

Jeg har satt opp gjestenett som har egen dhcp server, og egne brannmurregler. Får prøve å legge inn det i første post også. I tillegg til VLAN har faktisk denne ruteren to fysiske switcher.

Bakcup WAN går til en kamerat 1 Km unna, trådløst (Ubiquiti airmax), pfSense veksler WAN om mitt nett går ned.

Dette kan du sette opp greit i OpenWrt. Sjekk ut Multiwan:

http://wiki.openwrt.org/doc/uci/multiwan

Statisk OpenVPN alltid oppe til to andre lokasjoner. Open VPN inn om jeg skal ut på tur.

OpenVPN står på to-do listen min, og er naturligvis kompilert inn i bildet jeg la ut.

Alle nett og enheter har ulike regler, styres av ca 100 ulike alias. Enheter har kun tilgang til det de trenger (ikke noe poeng f.eks. å la en iPhone ha tilgang ut via Android update portene).

Alt styres av pfSense.

Høres litt nazi ut, men kan ikke se noe i veien for å gjøre alt dette i OpenWrt. Bare lag VLAN for hver kategori devicer, og sett opp brannmuren. Linux har som kjent iptables innebygget, så her er det svært få begrensninger.

Open wrt løser ikke router/brannvegg jobben godt nok (for mine ..æh... kontrollfrik behov).

Ikke vær for sikker

[Zepticon]

Høres ut som en god plan! Du finner week-end tilbud hos komplett.no;

http://www.komplett....aspx?sku=617195

Vurder om dere vil kjøpe flere av den med det samme, istedet for D-Link ruterne. Skulle gjerne bestilt meg en ekstra selv også, men har nettopp brekt foten (derfor jeg har så god tid til å poste ), så blir knot å komme seg til Tiller nå.

Da hadde jeg vært hos naboen en tur, og resultatet var da at vi ikke fikk liv i wan porten =/

Så da er det å prøve å finne ut av det

[Gjest Slettet-Pqy3rC]

Ikke vær for sikker

He, he , skal inrømme at det er et par år siden jeg så på wrt sist, husker ikke engang om det var open wrt eller dd wrt. Ting kan jo endra seg siden da.

Jeg skal til sommeren sette opp nett på et fritidshus jeg har. Litt overkill å bruke 5k på ruter der, tenkte jeg skulle se på Open-wrt da.

[audune]

Gjestenett er en fin ting

Vet ikke hvordan det er med deg, men jeg får stadig folk på besøk som ønsker å logge seg på trådløsnettet. Jeg kjører masse tjenester der som jeg ikke ønsker å la naboer eller andre få tilgang til (eksempelvis filserver med alle familibildene). Da er gjestenett tingen. Sjekket opp OpenWrt sin wiki for hvordan dette skal settes opp, men det var rimelig knotete fra kommandolinja, sjekk selv: http://wiki.openwrt....ipes/guest-wlan

Jeg tenkte at dette måtte vi kunne få til greit gjennom web-interfacen til OpenWrt istedet, og ganske riktig. Lagde likegodt en egen wiki-side hos OpenWrt med oppskrift: http://wiki.openwrt....an-webinterface



Jeg har satt opp gjestenett på en noenlunde like måte, men jeg har satt Input til Reject som default regel.

Deretter har jeg lagt til regler for å åpne for DHCP og DNS. Gjestene trenger jo ikke tilgang til web-interfacet f.eks

[Del]

Jeg har satt opp gjestenett på en noenlunde like måte, men jeg har satt Input til Reject som default regel.

Deretter har jeg lagt til regler for å åpne for DHCP og DNS. Gjestene trenger jo ikke tilgang til web-interfacet f.eks

Tenkte på det, men viktigste for meg var å få på plass noe som gjorde jobben og var enkelt. Gå inn og utvid wiki'en med dine tillegg davel!

[Rudde]

Sweet update Hvor masse tror du den klarer WAN to LAN?

[Del]

Sweet update Hvor masse tror du den klarer WAN to LAN?

Mikrotik har benket og oppgitt dette. Det avhenger av frame-størrelse. Sjekk tabell litt ned på siden, så får du det med brannmur, conn-track og routing, for 1518 byte frames oppgir de 823Mbit. Har ikke benket selv ennå, men med iperf burde det være relativt fort gjort. Har i grunnen tenkt å gjøre en del benking når jeg endelig får USB-porten oppe å går med USB-lagring (dessverre har noen her rotet bort forsendelsen fra Taiwan med alle delene, finner det sikkert snart).



Rett etter testingen min med torrents og QoS mistet jeg trådnettet (trådløst funket som før). Fikk en trace fra det, så antagelig en bug. Skal forsøke å reprodusere den i morgen, slik at vi kan få rapportert og fikset den.

[siDDis]

Takler denne ruteren MTU på 9k?

Greier den over 15000Mb/s i total båndbredde Er det støtte for vlan og lacp?



Eg ville nok helst køyrd OpenBSD/FreeBSD på ein sånn, då PF er den råaste brannmuren som finnes i open source verda idag.

[ze5400]

Interessant prosjekt og godt valg av hardware.



Som kanskje forumets eneste Mikrotik- og RouterOS-fanboy føler jeg meg dog forpliktet til å påpeke en ting ...

Endelig fikk jeg se boot-loaderen til herligheten, og mulighet til å konfigurere RouterOS. Det var et himla knot, så jeg ga opp hele RouterOS.

En av styrkene til RouterOS er jo hvor ufattelig enkelt konfigurerbart, og kraftig, det er! Konfigurering gjennom SSH, Winbox, WebUI og Telnet, logiske funksjoner og all together sweetness!



Angrer ikke på at jeg kastet ut DD-WRT og skaffet meg RouterOS



Jeg liker som sagt builden din veldig godt, og kunne tenke meg å gjøre noe lignende selv en gang. Men det får bli til senere. Bestilte nettopp to av disse:

http://routerboard.c...2011UAS-2HnD-IN



Den ene av dem kommer jeg til å prøve å parre med en slik: http://www.forara.co...NU-SFP-102.html og teste på Telenor fiber. Har vel ikke de helt store forventninger, men hadde vært amazingly sweet om det virket







EDIT:

Mikrotik har benket og oppgitt dette. Det avhenger av frame-størrelse. Sjekk tabell litt ned på siden, så får du det med brannmur, conn-track og routing, for 1518 byte frames oppgir de 823Mbit.



Jeg vil påpeke at Mikrotik naturlig nok har testet med RouterOS. Kan være andre resultater for andre operativsystemer (neppe stor forskjell, men likevel).

Endret 8. februar 2013 av ze5400

[ze5400]

Takler denne ruteren MTU på 9k?

Greier den over 15000Mb/s i total båndbredde Er det støtte for vlan og lacp?



Eg ville nok helst køyrd OpenBSD/FreeBSD på ein sånn, då PF er den råaste brannmuren som finnes i open source verda idag.





RB493G støtter MTU opp til 1520.

Maksimum ytelse på router-biten er ca. 1200mbps.

RouterOS støtter IACP ...

Ang. ytelse så er det jo noe med behov vs. kostnad. vs. fysisk størrelse.

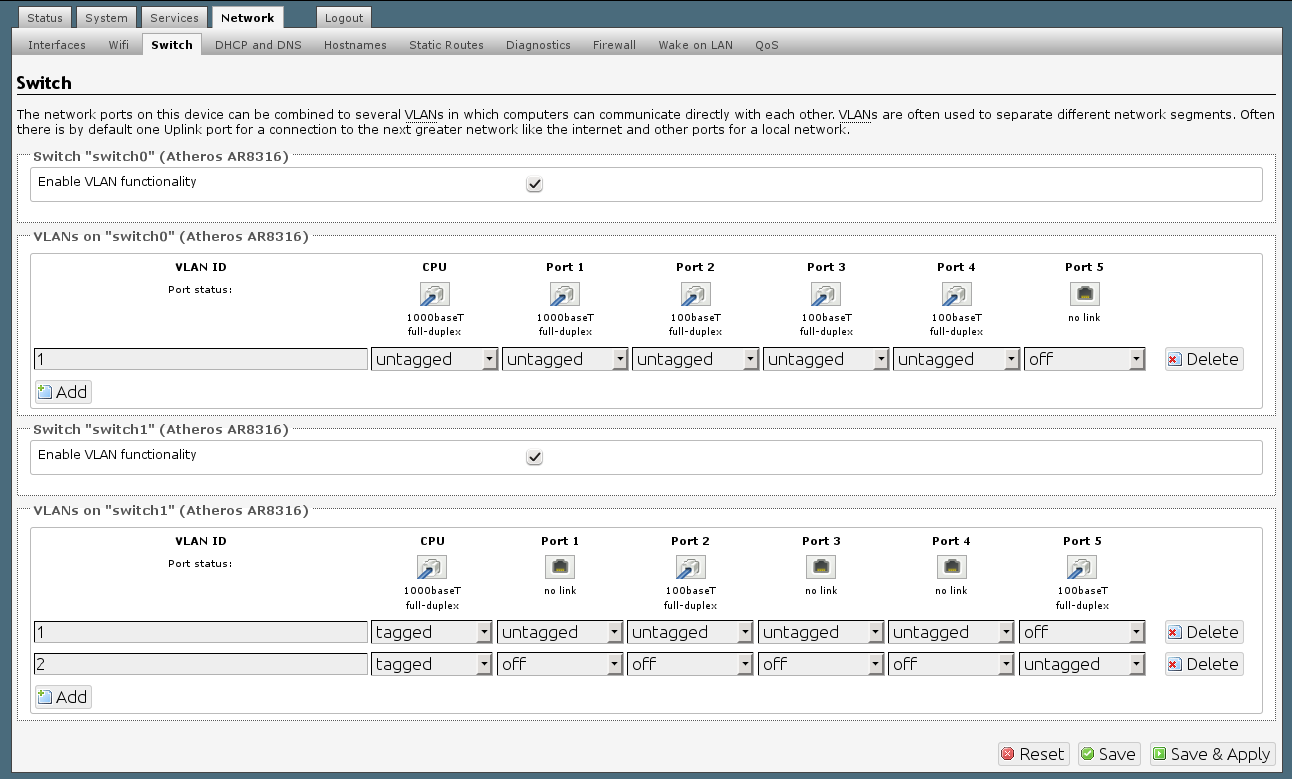

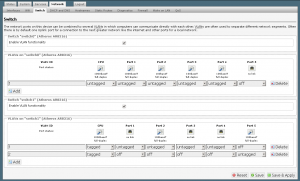

EDIT: Og selvfølgelig er det VLAN-støtte. Dessverre ikke direkte på switch-chipen, men det er i router-biten.

EDIT2: Jeg tok feil. Fikk en uggen følelse av at RB493G er en av de få routerboardene med Atheros8316. Den kan gjøre VLAN direkte på switchen.



Om man insisterer på å være ravende sinnsyk er jo slikt noe en mulighet:

http://routerboard.com/CCR1036-12G-4S

(^ DO WANT, but do not need ...)

Endret 8. februar 2013 av ze5400

[siDDis]

Trur eg helde meg til ein billig AMD PC med ECC og eit par billige HP NC380 som fåes for ca 200-300kr stykket.

[Eslu]

For noen som har intresse av å jobbe med liknande prosjekter i fremtiden, hva er det som er mest relevant? Elektronikk ingeniør eller dataingeniør?

Såg veldig interesant ut dette, vurderer nesten å kjøpe deler

[siDDis]

Eg vil påstå dataingeniør, med elektronikk vil du designe eigne kretsar. Om det er også relevant så velje du elektronikk.

[Spetsnaz]

Artig prosjekt



Men hadde det ikke vært bedre med hovedkort med noe mere "sprut i"?



Jeg har en slik:





+ en slik montert på hovedkortet

Onboard Intel 82541 PI PCI Giga LAN * 3



+ Atheros WIFI kort



INTEL® Pineview-M + NM10 Chipset

Support INTEL®ATOM N455 Single-Core (1.66GHz) CPU

Support 3Gb/s SATAⅡ with RAID 0, 1 and JBOD

Supports 2 * Gigabit LAN

Integrated VIA VT1705 HD Audio Code with 6-Channel

Support Watch dog Technology

Compliance with ERP standard

Mini-ITX Form Factor(170mm x 170mm)

Support Daughter board Expansion

2 GB ram

500 GB Disk

OS: Pfsense, jeg har vurder ddwrt men ikke kommet så langt hehe.

Siste reboot så ble det en oppetid på ~500 dager, (update av pfsense).







Du er ikke rammet av det som så spekulativt heter seg packet of death ?



Ellers må jeg få lov til å påpeke at @Del er en hedersmann og jeg setter virkelig pris på folk som hjelper til, og fri programvare som nyttegjør seg av dette.



Kan godt være behjelpelig med å lodde på pigtails hvis man nå har en sånn sositets-router som ikke lar seg bytte antenner på enkelt. <lë bart> Trondheim sjø. </bart>

Endret 8. februar 2013 av Spetsnaz

[probin]

oioi.. moro!

jeg har IT-fagbrev og slikt.. men nå skjønner jeg åssen mamma føler det når hun setter seg foran PC-en

[Del]

Takler denne ruteren MTU på 9k?

Greier den over 15000Mb/s i total båndbredde Er det støtte for vlan og lacp?

MTU skjer på drivernivå såvidt jeg vet, så ja, jeg mener du kan bruke jumboframes. Som normalt setter openwrt MTU til 1500 for hver interface, men du kan jo eksempelvis endre LAN interfacen til noe høyere. VLAN er som allerede nevnt støttet, og dette brettet har som jeg nevnte faktisk to fysiske switcher du kan leke med. Slik ser det ut i web-interface:

LACP, eller bonding, er støttet i linux generelt gjennom ifenslave. Du må installere pakkene for kjernemodulene ifenslave, mii-tools, kmod-bonding, og ipv6. Så kan det settes opp på vanlig måte.

Eg ville nok helst køyrd OpenBSD/FreeBSD på ein sånn, då PF er den råaste brannmuren som finnes i open source verda idag.

Heh, ante meg du ville si det. Høres ut som opptakten til en god diskusjon som best taes irl med øl

Interessant prosjekt og godt valg av hardware.



Som kanskje forumets eneste Mikrotik- og RouterOS-fanboy føler jeg meg dog forpliktet til å påpeke en ting ...

Takker, da er vi to, ihvertfall på hardwarebiten. Det må være et åpent prosjekt for at jeg skal synes det er moro.

En av styrkene til RouterOS er jo hvor ufattelig enkelt konfigurerbart, og kraftig, det er! Konfigurering gjennom SSH, Winbox, WebUI og Telnet, logiske funksjoner og all together sweetness!

Helt enig. Dette har de nok fått litt fra OpenWrt, hvor telnet, ssh og web-interface har vært tiligjengelig fra dag en (litt usikker på web-interface faktisk).

Jeg liker som sagt builden din veldig godt, og kunne tenke meg å gjøre noe lignende selv en gang. Men det får bli til senere. Bestilte nettopp to av disse:

http://routerboard.c...2011UAS-2HnD-IN



Den ene av dem kommer jeg til å prøve å parre med en slik: http://www.forara.co...NU-SFP-102.html og teste på Telenor fiber. Har vel ikke de helt store forventninger, men hadde vært amazingly sweet om det virket

Det så skikkelig kult ut, hvordan skal de kobles til?

Trur eg helde meg til ein billig AMD PC med ECC og eit par billige HP NC380 som fåes for ca 200-300kr stykket.

Så for åtte porter trenger du fire stykk og dermed et ATX hovedkort. I rest my case

[siDDis]

Kan fint presse det inn i eit 1u kabinett med halv lengde, men då må eg ha eit Silicom PEXG6I nettverkskort som koster rundt tusenlappen.

[MartinGM]

Var akkurat inne på siden til MikroTik og ser at en del av boardsene de selger har PCIe port. Da kunne man jo dytta inn en SSD disk eller noe. Men desverre er det ingen som både har 9 porter OG PCIe.



Edit: Ser at man kan kjøpe RB800 og koble sammen med RB816. Riktignok bare 3 giga porter, men 16 100Mb porter . Håper de kommer med gigabit addon card.

Endret 8. februar 2013 av MartinGM

[Del]

Ellers må jeg få lov til å påpeke at @Del er en hedersmann og jeg setter virkelig pris på folk som hjelper til, og fri programvare som nyttegjør seg av dette.

Tusen takk. Hyggelig med skryt

Kan godt være behjelpelig med å lodde på pigtails hvis man nå har en sånn sositets-router som ikke lar seg bytte antenner på enkelt. <lë bart> Trondheim sjø. </bart>

Du skal ikke se bort fra at jeg tar deg på ordet hvis jeg nå bare kan finne ut hvor familien har gjømt alle delene til USB-porten

[-ɐMoԀ-]

Du er ikke rammet av det som så spekulativt heter seg packet of death ?



Ellers må jeg få lov til å påpeke at @Del er en hedersmann og jeg setter virkelig pris på folk som hjelper til, og fri programvare som nyttegjør seg av dette.



Kan godt være behjelpelig med å lodde på pigtails hvis man nå har en sånn sositets-router som ikke lar seg bytte antenner på enkelt. <lë bart> Trondheim sjø. </bart>



"packet of death" har jeg ikke vært borti før, jeg kan sikker få testa endag.
