[Løst] Koble til DC istede for AC

[*Petter*]

Litt villedende overskrift, men jeg har et lite forsterker kit som jeg skal bygge og leke meg litt med, med dette krever 12vac.

Når jeg ser på kretskortet så står det en KBL406 likeretter retter etter AC inn.

Vil det gå fryktelig galt om jeg hoppet over likeretteren, og koblet meg inn direkte med 12vdc. Har ikke en transformator liggende, så det blir dårlig med 12vac.



Noen synspunkter?



Mvh

Petter

[tingo]

Hvis diodene er kraftige nok, så kan du jo koble DC rett inn (i teorien ihvertfall). Så lenge det ikke er noen trafo eller switch-mode ic (integrert krets) på innsiden så burde det virke. Usikker på om 12 V DC blir nok spenning pga. tapet i likeretteren.

NB! Har ikke prøvd dette selv - gjøres på eget ansvar!

[Thorsen]

Du kan enten koble DC inn før KBL406 (enklest, men da får du tap over likeretteren og muligens en litt for lav spenning), eller du kan koble deg inn rett etter KBL406 likeretteren.



Men husk at 12 VAC likerettet gir 1.41* 12 = 17 VDC, hvis det er et vanlig kapsitivt filter på inngangen. Så 12 VDC kan være for lavt selv om det kobles inn etter diodebroa, det avhenger litt av kretsen.



Edit: OBS OBS:

Er dette en audioforsterker og den 12VDC kilden du har er en switch mode PSU ville jeg anbefale deg å tenke deg om før du velger dette som en permanent løsning. Switch mode PSUer støyer ofte så mye at de ødelegger hele lydopplevelsen.

Endret 16. januar 2013 av Thorsen

[*Petter*]

Du kan enten koble DC inn før KBL406 (enklest, men da får du tap over likeretteren og muligens en litt for lav spenning), eller du kan koble deg inn rett etter KBL406 likeretteren.



Men husk at 12 VAC likerettet gir 1.41* 12 = 17 VDC, hvis det er et vanlig kapsitivt filter på inngangen. Så 12 VDC kan være for lavt selv om det kobles inn etter diodebroa, det avhenger litt av kretsen.



Edit: OBS OBS:

Er dette en audioforsterker og den 12VDC kilden du har er en switch mode PSU ville jeg anbefale deg å tenke deg om før du velger dette som en permanent løsning. Switch mode PSUer støyer ofte så mye at de ødelegger hele lydopplevelsen.

Takker for svar begge to, det er ikke noe permanent løsning, mest for å sjekke at det fungerer. Denne lille rakkern er basert på 2x TDA2030A og skal kunne yte 2x18w i 4ohm. (Litt tvilsomt, men...)

Er det ikke slik at om jeg kjører inn DC på likerettern, så vil denne blokkeres av likeretteren. Eller tar jeg helt feil?

PS: Den skal kunne mates med 9-12vac, står det i papirene.

Endret 16. januar 2013 av *Petter*

[Professor Balthazar]

Er enig i betraktningen over at det muligens blir litt lite med 12VDC, men jeg ville ha testet. Du kan også se etter spenningsregulatoren som ofte sitter etter likeretterbroen. Tipper den heter 7812 eller noe slikt (kraftig sak med tre foter). Den kan også hete 7809 (9V versjon) eller noe annet (LM....). Du kan kople deg inn etter 7812 regulatoren da det er 12VDC som kommer ut etter denne.

[Thorsen]

Er det ikke slik at om jeg kjører inn DC på likerettern, så vil denne blokkeres av likeretteren. Eller tar jeg helt feil?

PS: Den skal kunne mates med 9-12vac, står det i papirene.



Nope, likeretterbroen vil slippe DC gjennom, men med spenningsfallet over diodene



Står det 9-12 VAC går skal det nok gå fint med 12 VDC etter likeretteren.

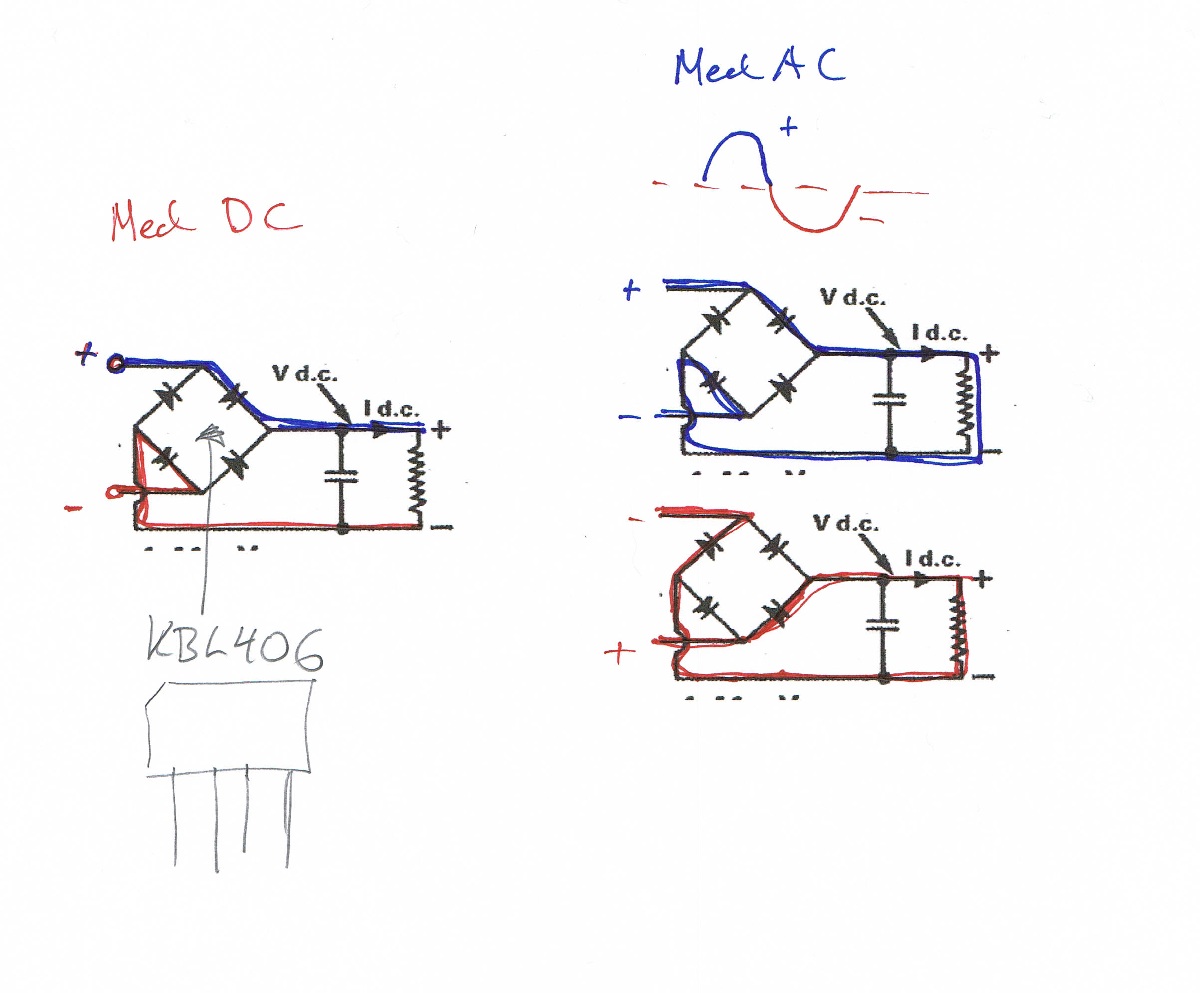

Edit: Prøver å forklare det med likeretterbroen med en skisse:



Endret 16. januar 2013 av Thorsen

[*Petter*]

Er enig i betraktningen over at det muligens blir litt lite med 12VDC, men jeg ville ha testet. Du kan også se etter spenningsregulatoren som ofte sitter etter likeretterbroen. Tipper den heter 7812 eller noe slikt (kraftig sak med tre foter). Den kan også hete 7809 (9V versjon) eller noe annet (LM....). Du kan kople deg inn etter 7812 regulatoren da det er 12VDC som kommer ut etter denne.

Ser ikke ut som det er noen spenningsregulator på denne. Husk dette er billige kina greier. :)

Etter likerettern, bærer det rett inne i to kondiser på 3300uF.

Ikke akkurat noe hifi saker, men jeg lærer og vil bygge noe.

[*Petter*]

Nope, likeretterbroen vil slippe DC gjennom, men med spenningsfallet over diodene



Står det 9-12 VAC går skal det nok gå fint med 12 VDC etter likeretteren.



Edit: Prøver å forklare det med likeretterbroen med en skisse:



Ok, den forklaringa så grei ut. Da monterer jeg likerettern, og tester før og etter.

Skal jo bare teste om saken fungerer når den er ferdig.

Vet ikke om Elfa har noen små trafoer til audio bruk. 240vac til 12vac.

[Thorsen]

Elfa har mange kjekke trafoer.

Artikkelnr: 56-122-39 kan passe (og er kraftig dimmensjonert). Kobler du begge sekundærviklingene i parallell kan du trekke ut rett over 4 A. (50 W)



Det er nok dog overkill siden TDA2030A riktignok skal kunne yte 18 W. Men dette er med en forsyningspenning på +-19 V (altså 38V, rundt 3x det den har i ditt oppsett).

Artikkelnr: 56-132-60, som kan levere 20 W (parallellkoble sekundærviklingene), er nok mer realistisk og et billigere valg.



Og så finnes det alternativer mellom disse to som du kan finne selv

Endret 17. januar 2013 av Thorsen

[*Petter*]

Elfa har mange kjekke trafoer.

Artikkelnr: 56-122-39 kan passe (og er kraftig dimmensjonert). Kobler du begge sekundærviklingene i parallell kan du trekke ut rett over 4 A. (50 W)



Det er nok dog overkill siden TDA2030A riktignok skal kunne yte 18 W. Men dette er med en forsyningspenning på +-19 V (altså 38V, rundt 3x det den har i ditt oppsett).

Artikkelnr: 56-132-60, som kan levere 20 W (parallellkoble sekundærviklingene), er nok mer realistisk og et billigere valg.



Og så finnes det alternativer mellom disse to som du kan finne selv

Mange takk, har søkt litt rundt, og det finnes jo så mange typer trafoer. Fort gjort å tråkke feil her. Men tror jeg går for den Toroidtransformator på 20W.

[*Petter*]

Elfa har mange kjekke trafoer.

Artikkelnr: 56-122-39 kan passe (og er kraftig dimmensjonert). Kobler du begge sekundærviklingene i parallell kan du trekke ut rett over 4 A. (50 W)



Det er nok dog overkill siden TDA2030A riktignok skal kunne yte 18 W. Men dette er med en forsyningspenning på +-19 V (altså 38V, rundt 3x det den har i ditt oppsett).

Artikkelnr: 56-132-60, som kan levere 20 W (parallellkoble sekundærviklingene), er nok mer realistisk og et billigere valg.



Og så finnes det alternativer mellom disse to som du kan finne selv

Hei igjen, (mulig jeg spør veldig dumt nå, men pytt pytt) sammenlignet med den trafoen du fant på 20va, og denne fra elfa 56-254-30.

Vil jeg merke noe forskjell?



PS: Testet med DC inn på likerettern nå, og det kom lyd, ren fin lyd, i ca.10-12 sekunder. :)

Trolig blir det for lav spenning, men nå vet jeg at den fungerer.

[Thorsen]

I praksis sannsynligvis ikke. Det finnes mange gode forsterkere som opp gjennom tidene har brukt vanlige laminerte trafoer.



Toroid har en del egenskaper som gjør dem godt egnet til audiobruk, men de er dyrere enn laminerte transformatorer.



Du kan lese litt om forskjellene på wikipedia: http://en.wikipedia.org/wiki/Transformer#Construction
