Elektro-Hjelp til flerlinjeskjema for enpolt bryter med lampe og stikk.

[salve96]

Folkens!

Jeg går nå VG1 Elektro, er det noe jeg sliter med så er det flerlinje skjema. Har prøve i dette imorgen... Så håper på litt hjelp.

Om det er mulig på forklaring på hvordan koblinga skal være. Var ikke tilstede når vi gjennomgikk dette på skolen. Og læreren min er rimelig frekk, han sier det er mitt problem og at jeg må finne ut av det selv... har en oppgave her hvor jeg har tegnt enlinjeskjema, håper noen kan hjelpe meg med flerlinje... Oppgaven er: RS16/1 skal betjene 3 lamper. 3 Stikk skal ha kontinuerlig spenning.



Her er enlinje:

ku3.docx

[Svigermors drøm]

Du må forbedre tegningen. Litt morsomt egentlig, for jeg går også VG1 Elektro og har prøve i elenergi i morgen.

[salve96]

hehe, men det er ikke mulig å få hjelp angående flerlinje?

[salve96]

Du må forbedre tegningen. Litt morsomt egentlig, for jeg går også VG1 Elektro og har prøve i elenergi i morgen.



Har du problemer med flerlinje eller?

[Svigermors drøm]

Jeg kunne nok ha hjelpet deg, men tegningen din er så dårlig at jeg ser nesten ikke hva du skal koble..



Hva er "u" ? Skal det være en stikkontakt? Skal den enpolte bryteren styre begge lampene i samme koblingsboks? Skal dere bruke 3-leder kabel?

Endret 7. januar 2013 av Hunterra

[salve96]

U ² Er dobbel stikk. ser at jeg tok med en for mye "x" er lampe. Det skal være 3 stikk og 3 lamper.



Samtlige lamper skal styres av bryteren.



2-3 eller 4, leder er noe jeg ikke helt forstår... Skal koble med N og L hvis det sier deg noe, blir det da 2 eller 3 leder siden det er med jording? Du klarer vell selv å sette opp 1 enlinje på ett min, så lenge du vet hva som skal være med i koblingen?



ps: sitat fra min lærer- "80% av det man lærer selv, lærer man ved å lære bort andre"

takk på forhånd !

[Svigermors drøm]

Hvor er det en lampe for mye? På 1, 2 eller 3. koblingsboks? Sikker på at det ikke skal være en kronevender istedenfor enpolt bryter?



Skal alle lampene lyse samtidig eller skal du kunne slå på hver for seg?

Endret 7. januar 2013 av Hunterra

[salve96]

Se bort fra den første lampen, så skal det stemme.

[salve96]

Hvor er det en lampe for mye? På 1, 2 eller 3. koblingsboks? Sikker på at det ikke skal være en kronevender istedenfor enpolt bryter?



Skal alle lampene lyse samtidig eller skal du kunne slå på hver for seg?



Se bort fra lampen på den første kobl.boxen.

Kronevender har vi ikke lært om, så mener det skal være enpolt bryter....

btw, hvor langt har dere kommet i el-energi? Føler du er flere hakk foran meg.... Har dere sløyfet andre elektrofag for å kun ha El-energi?



Tror du, du kan klare å lage ett kjapt flerlinje, og forklare meg hvorfor du koblet ditt og datt.

[Svigermors drøm]

Nei, vi har 5 timer elenergi i uken, thats it. Men jeg skal prøve å lage et skjema til deg.

[Akse]

[salve96]

Takk for hjelp, men vi tegner enpolt bryter med 6 koblingspunkter, og med L og trekant oppe. Og to b,er på bunnen.

[Svigermors drøm]

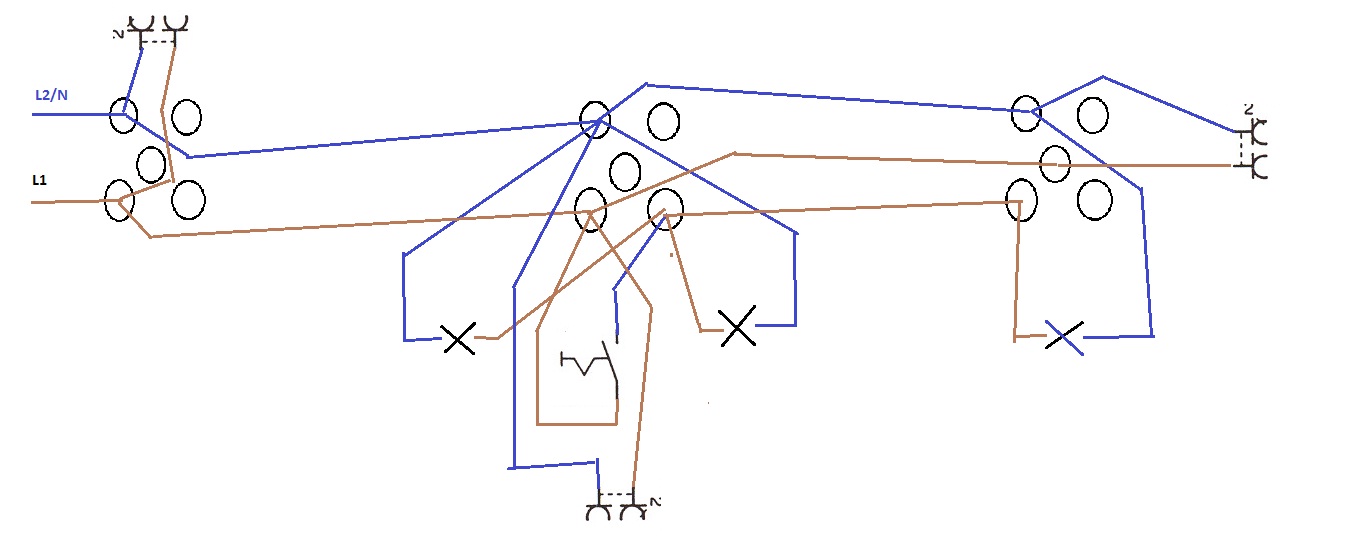

Akse sitt skjema er mye finere, men ikke "arrangements-riktig". Mitt er stygt, men du ser nå hvor jeg vil



Edit: Mitt er revla stygt, du må studere hvor alle ledninger går, da finner du utav det. Men koblingsboksen i midten med 2 lamper og stikkontakt + enpolt bryter gjorde det litt vanskelig å lage det fint.



Om det er 6 eller 2 koblingspunkter har ingenting å si, brun ledning på L ! Hva mener du med " 2 b er på bunnen" ?

Endret 7. januar 2013 av Hunterra

[salve96]

Jeg synes det var ett fint skjema.



Men vi skal også koble inn i kobl.box , skal man da koble L (blå) på L og N (brun) på trekant? Skal b,ene tas i bruk?

[Svigermors drøm]

Blå på "N" og brun på "L", Hva er "b,ene" og trekanten? Aldri hørt om

[Akse]

Takk for hjelp, men vi tegner enpolt bryter med 6 koblingspunkter, og med L og trekant oppe. Og to b,er på bunnen.

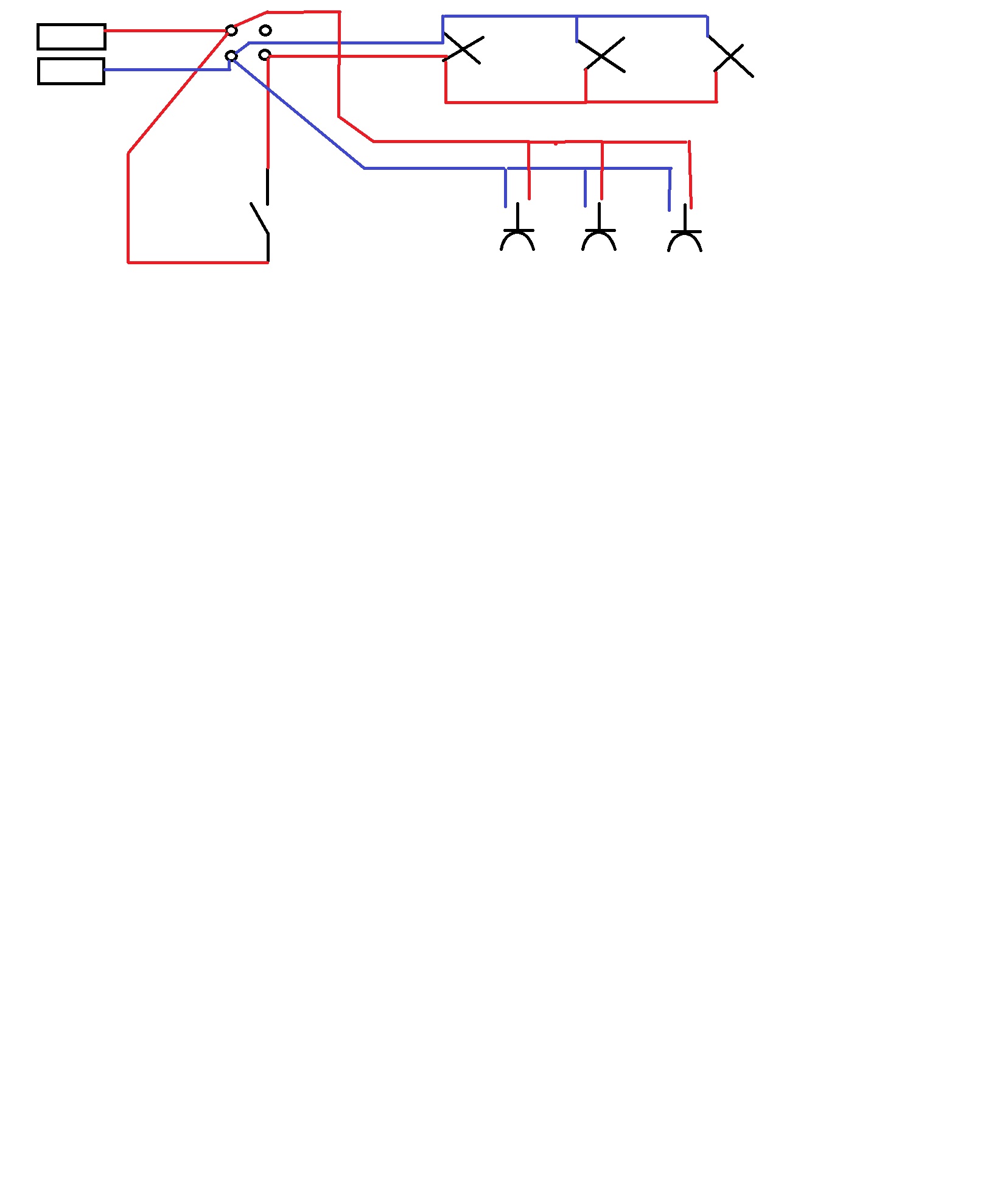

Ja, du kan bruke mitt skjema som et utgangspunkt og tegne inn de tingene selv. Det skal dog sies at vi aldri var så nøyaktige når jeg gikk på vgs.

Endret 7. januar 2013 av Akse

[Svigermors drøm]

Tenk at brun fra lampene, skal på blå fra den enpolte-bryteren. Brune fra stikkontaktene er brune fra strømforsyning. Blå er alltid direkte til lampe.

[Akse]

Tenk at brun fra lampene, skal på blå fra den enpolte-bryteren. Brune fra stikkontaktene er brune fra strømforsyning. Blå er alltid direkte til lampe.



Med mindre det er våtrom eller ute, da skal den via 2p bryter.

[salve96]

<a href='http://bildr.no/view/1362468'>http://bildr.no/view/1362468</a>



Slik tegner vi enpolt bryter

[salve96]

http://bildr.no/view/1362468



Det er sånn vi tegner enpolt bryter, er dette ukjent ?

Endret 7. januar 2013 av salve96
