Utregningoppgave med transistorer

[Bob-Kåre]

Hei.



Har fått i oppgave å regne ut spenninger, strømmer og motstander i et kretsskjema med blant annet transistorer og reléspole. Skjønner ikke en shait, så hadde blitt veldig glad for litt hjelp! Slik at jeg forhåpentligvis blir litt klokere på teoretisk elektronikk! :-/

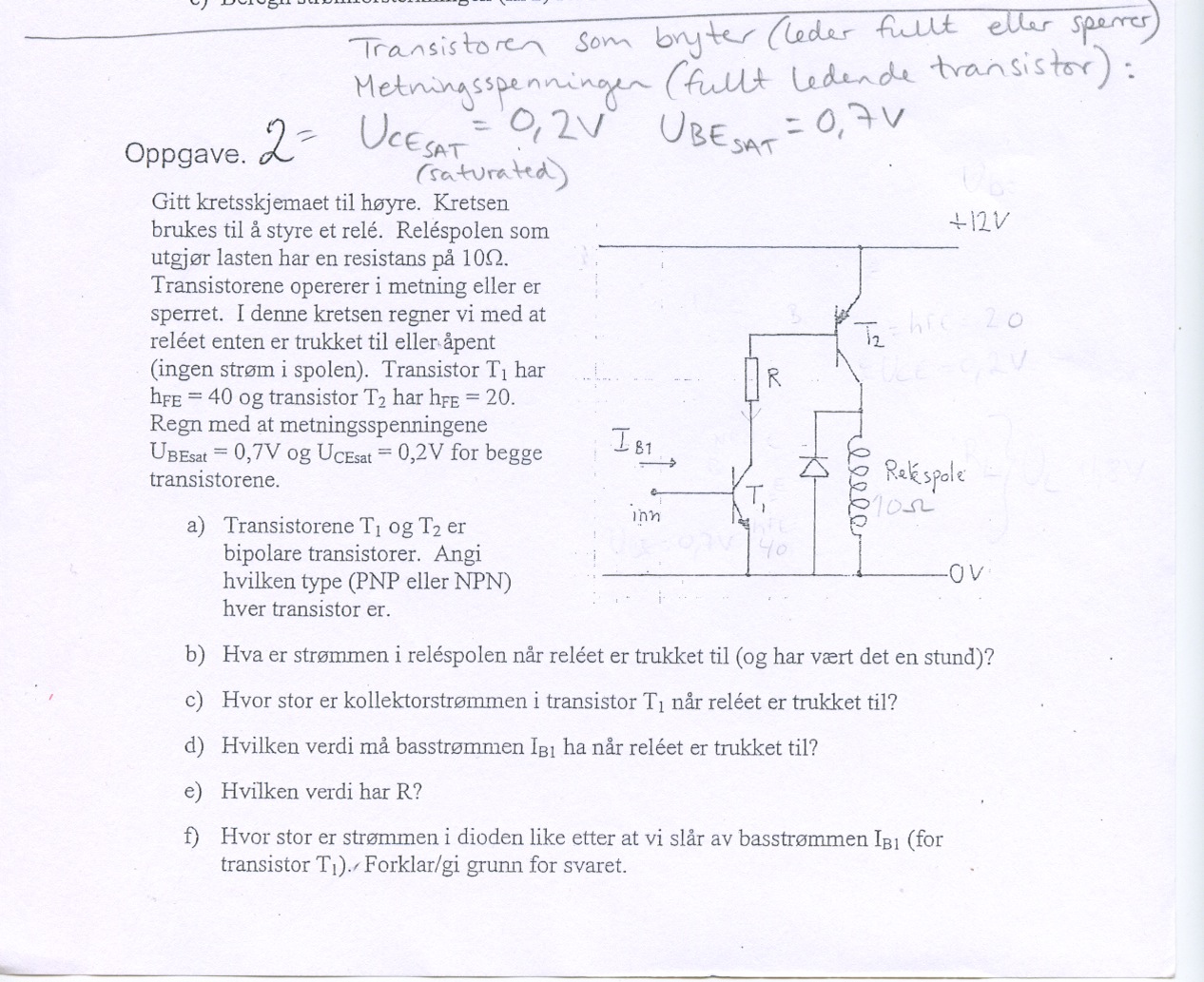

Oppgaven ligger ved som bilde.

[Professor Balthazar]

Oppgave A finner du garantert svar på i læreboken.

Oppgave B er også ganske elementær. Du bruker bare Ohms lov. Spenningen mellom kollektor og emitter på T2 er jo oppgitt til 0,2Volt, så når du vet både spenningen og impedansen til spolen, så finner du lett strømmen med å snu på formelen U = I * R

Oppgave C: Du kjenner jo kollektorstrømmen i T2 og ut fra den oppgitte hFE for T2 så finner du lett basisstrømmen på T2. Siden disse er koplet sammen uten annet enn en motstand i melom, så er jo basisstrømmen på T2 lik kollektorstrømmen på T1. Enkelt?

Oppgave D finner du lett siden du kjenner kollektorstrømmen på T1 og hFE faktoren for T1.

i oppgave E bruker du bare Ohms lov. Strømmen kjenner du og spenningen er bare å regne ut fra de gitte opplysningene.

Oppgave F var litt verre, den aner jeg ikke hvordan du klarer å regne ut.

[Bob-Kåre]

Da har jeg faktisk tenkt riktig! :-) Unntatt oppgave F som jeg ikke har greid å løse.



Men i oppgave E...finner jeg spenningen over R ved å trekke fra alle delspenninger fra + til jord? Og formel Ub/2 = UCE?

Med andre ord blir spenningen UR = Ub/2 - UBE2 (spenning bas-emitter på T2) - UCE1 (spenning kollektor-emitter på T1) = 12V/2 - 0,7V - 0,2V = 5,1V? Og da blir motstand R = 84,66ohm?



Har ikke fasit til oppgaven...bare fått den på et lekseark....

[geir__hk]

Oppgave F løser du enkelt, iallefall teoretisk - ser bort fra spikes og strøkapasitanser i spole og diode.



Det som er spesielt med en spole i er at den motsetter seg en endring i strømmen gjennom den. Det vil si at idet transistoren slutter å lede, så vil spolen generere en strøm med samme styrke og retning som den hadde like før transistoren sluttet å lede. Som du sikkert allerede vet så avtar denne strømmen svært raskt - alt ettersom hvor stor spolen er.



Lykke til med oppgaven

[Bob-Kåre]

Har ikke lært om spoler enda (husker i alle fall ikke noe av det fra videregående!)... Men takk for svar!



Hva med oppgave E? Har jeg regnet ut riktig spenning?

[Professor Balthazar]

Oppgave E. Du finner jeg spenningen over R ved å trekke fra alle delspenninger fra + til jord?



Med andre ord blir spenningen UR = Ub - UBE2 (spenning bas-emitter på T2) - UCE1 (spenning kollektor-emitter på T1) = 12V - 0,7V - 0,2V = 11,1V



Og da blir motstand R = U/I = 11,1V/I? (Har ikke regnet ut I, men du har sikkert det.

[Bob-Kåre]

Så du mener denne formelen er feil: Ub/2 = UCE? Når skal den brukes da? Jeg lærte om den i en time, men kanskje misforstod jeg hele greia :-P

[Bob-Kåre]

Når jeg tenker meg om brukes vel den når man tar ut en spenning over UCE. Det gjøres jo ikke i dette kretsskjemaet, og dermed blir det vanlig Kirchhoffs lov....riktig?

[Professor Balthazar]

Lenge siden jeg gikk på skole. Kan ikke minnes noen Ub/2 formler. Kan ikke huske han Kirchhoff heller :-). Men det er jo ganske logisk at dersom en spenning (Ub) fordeler seg over flere komponenter, så skal summen av alle delspenningene over disse komponentene bli lik "Ub" (og ikke Ub/2).
