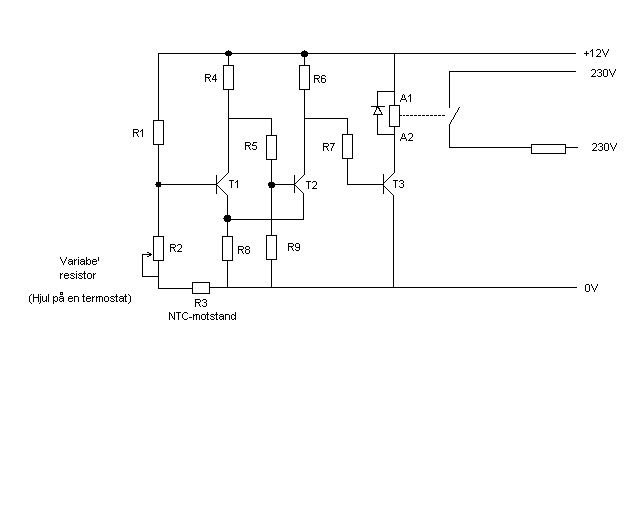

Glennski Skrevet 25. september 2012 Del Skrevet 25. september 2012 (endret) Hei folkens Trenger hjelp av elektronikkguruene denne gangen Poster et bilde av en schmitt-trigger Case: Når motstanden i NTC-motstanden R3 blir stor, åpner T1, da det vil være mer enn 0,6V på basis her T1 gjør så T2 ikke leder, og dermed åpner T3 iflg min bok Spolen på relèet legger inn og aktiverer 230V kretsen (Skal være et varmelement som legger inn) Problem: Sånn som jeg kan forstå det, vil R6 og R7 skape en spenningsdeler, men all spenningen vil jo fordeles over disse. Dermed blir det 0V mello basis og 0V på T3 Skulle det ikke vært en emittermotstand melomm emitter og 0V på T3? Eller er jeg HELT på jordet? PS: Gidder ikke skrive verdier på de andre motstandene da det er irrelevant nå Schmitt-trigger.bmp Endret 25. september 2012 av Glennski Lenke til kommentar
haavardgj Skrevet 25. september 2012 Del Skrevet 25. september 2012 (endret) Sånn som jeg ser det, vil ikke R6 og R7 utgjøre noen spenningsdeler... men hvis T2 ligger inne vil R6 og R8 være en spenningsdeler. R6 og R7 er i serie når T2 ikke leder btw: spenningen er kun et begrep på potensialet mellom to punkt, derfor vil spenningen ikke fordele seg bare mellom R6 og R7 Endret 25. september 2012 av haavardgj Lenke til kommentar
Glennski Skrevet 25. september 2012 Forfatter Del Skrevet 25. september 2012 Okei... Sett at verdien på R6 = 1Kohm og verdien på R7 er 100Kohm Hva mener du spenningen over basis-0V for T3 vil være da? Hvordan regner du her? Du sier at når T2 ligger inne, vil R6 og R8 fungere som en spenningsdeler, men når T2 ikke er aktiv hvorfor vil ikke R6 og R7 fungere som spenningsdeler? Da sperrer jo T2 for gjennomgang. Lenke til kommentar
Glennski Skrevet 1. oktober 2012 Forfatter Del Skrevet 1. oktober 2012 Ingen som har flere meninger her? Lenke til kommentar
Glennski Skrevet 10. oktober 2012 Forfatter Del Skrevet 10. oktober 2012 Har sett litt nærmere på dette og blitt noe klokere, men èn ting forstår jeg ikke Hvordan kan T3 begynne å lede når de forankoblede motstandene har så stor resistans? Det vil jo ikke bli mer en underkant av 0,2v på basis på T3? Lenke til kommentar
toreae Skrevet 18. oktober 2012 Del Skrevet 18. oktober 2012 Det trengs ingen emmittermotstand til t3. Den ville bare gitt lavere spenning til releet. Derimot må samlet motstand R6 + R7 være liten nok til at t3 får tilstrekkelig strøm på basis til å klare å trekke releet. Samtidig må R6 være stor nok til at spenningsfallet over t2 (når den leder) og r8, ikke blir for høyt. 1 Lenke til kommentar
