Grafikkort passer ikke

[BananaMoose]

Har nettopp satt i gang å bygge en pc. Alt gikk flott helt til jeg skulle sette inn mitt Sapphire Radeon 7950. Det ser ut til at det mangler en halv centimeter før det klikker inn i sporet på hovedkortet(ASUS p8z77-V pro).

Grunnen til at det ikke når fram er på grunn av sporene til venstre(der grafikkortet stikker ut av kabinettet), sporene hindrer grafikkortet å nå helt fram til hovedkortet(ca. 2-3 mm igjen).



Har noen et godt svar på hvorfor dette skjer?

[Deluze]

Sporene, gjør de at kortet havner ca. 2-3 mm for langt, eller for kort i forhold til PCI-e sporet på hovedkortet?



Og hvilket kabinett er det snakk om?



Og hvis det er mulig kan det være at et bilde vil være til hjelp.



-Deluze

[.Kim]

Sikker på at enden på beskyttelsen legger seg nede i sporet? Pleier å være et spor der som skal holde den lille delen som tyter ut.





Prøv å sett den vannrett ned, og klem den litt inn mot siden.



EDIT: Det kan hende du har skrudd fast hovedkortet feil også.

Endret 30. august 2012 av T-Comma

[BananaMoose]

Sporene, gjør de at kortet havner ca. 2-3 mm for langt, eller for kort i forhold til PCI-e sporet på hovedkortet?



Og hvilket kabinett er det snakk om?



Og hvis det er mulig kan det være at et bilde vil være til hjelp.



-Deluze

Kortet havner 2-3 mm for kort i forhold til PCIe sporet.

Det er snakk om et CM Storm Stryker kabinett. Sliter litt med å få tatt et bilde av det.

[BananaMoose]

Sikker på at enden på beskyttelsen legger seg nede i sporet? Pleier å være et spor der som skal holde den lille delen som tyter ut.





Prøv å sett den vannrett ned, og klem den litt inn mot siden.



EDIT: Det kan hende du har skrudd fast hovedkortet feil også.

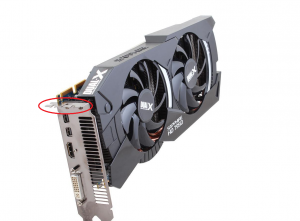

Det er her det ser ut til å stoppe.

Endret 30. august 2012 av BananaMoose

[Snytefant]

Husket å ta bort "grillene" i PCI-slotsene der skjermkortet skal ut?

[BananaMoose]

Husket å ta bort "grillene" i PCI-slotsene der skjermkortet skal ut?

Selvfølgelig

[Snytefant]

Ikke alltid det er en selvfølge

[acornia]

jeg ville løsnet skruene i hovedkortet litt slik at det blir litt slakk der...så sett in skjermkortet forsiktig. Se om at sitter ok da så stramme skruene i hovedkortet igjen...



Årsaken kan være mange, og 2-3 mm er ikke mye.

[dbass]

Hørtes ut som at du har glemt å sette i standere bak hovedkortet.

Står hovedkortet rett i maskinen?

Flexer det, eller bøyer det seg på noen måte?

Er det mulig å heve hovedkortet 2-3 cm opp fra chassibunn i henhold til I/O panelet bak?

Har du prøvd med et annet PCI-E basert skjermort?

[BananaMoose]

Hørtes ut som at du har glemt å sette i standere bak hovedkortet.

Står hovedkortet rett i maskinen?

Flexer det, eller bøyer det seg på noen måte?

Er det mulig å heve hovedkortet 2-3 cm opp fra chassibunn i henhold til I/O panelet bak?

Har du prøvd med et annet PCI-E basert skjermort?



Det er mulig at feilen ligger her ja, altså det med standere. Første gang jeg bygger pc, er ikke alltid like lett Skal prøve etter beste evne.

[mobile999]

Du har nok ikke brukt avstandsstykkene som skal brukes mellom hovedkortet og kabinettet.

[N o r e n g]

Mange kabinetter har ikke riktig avstand mellom hovedkort og utvidelsessporene, kan rett og slett være at CM Storm Stryker er et slikt kabinett.

[BananaMoose]

Hjertelig takk for gode konstruktive svar.

(Yepp, feilen var at jeg hadde glemt standerene -.-)

[dbass]

BananaMoose, jeg må skremme deg litt nå, men hvis du har force-skrudd hovedkortet uten standere kan du ha risikert å ha ødelagt komponenter på baksiden. Du kan også ha risikert å ha røket kretsbanene i selve PCB. Forhåpentligvis har det gått bra, men jeg ville sjekket. Pass også på at du ikke har montert for mange standere i forhold til hull på hovedkortet, og vær også sikker på at du bruker like mange antall skruer, for da er du sikker på at du har plassert standerne riktig.





Og husk å før kablene på den mest usynlige måten, både for utseendet sin skyld, og det er også servicevennlig

[Loefthal]

Så lenge man ikke fyrer opp maskinen uten spacere så går det som oftest bra. Selv i de tilfeller der man fyrer opp uten spacere så slipper man faktisk ofte unna med litt flaks. Hvilke senvirkninger som ev. kan dukke opp er dog et annet spørsmål.
