Den store 3D Print Tråden - Printer du?

[Bjerknez]

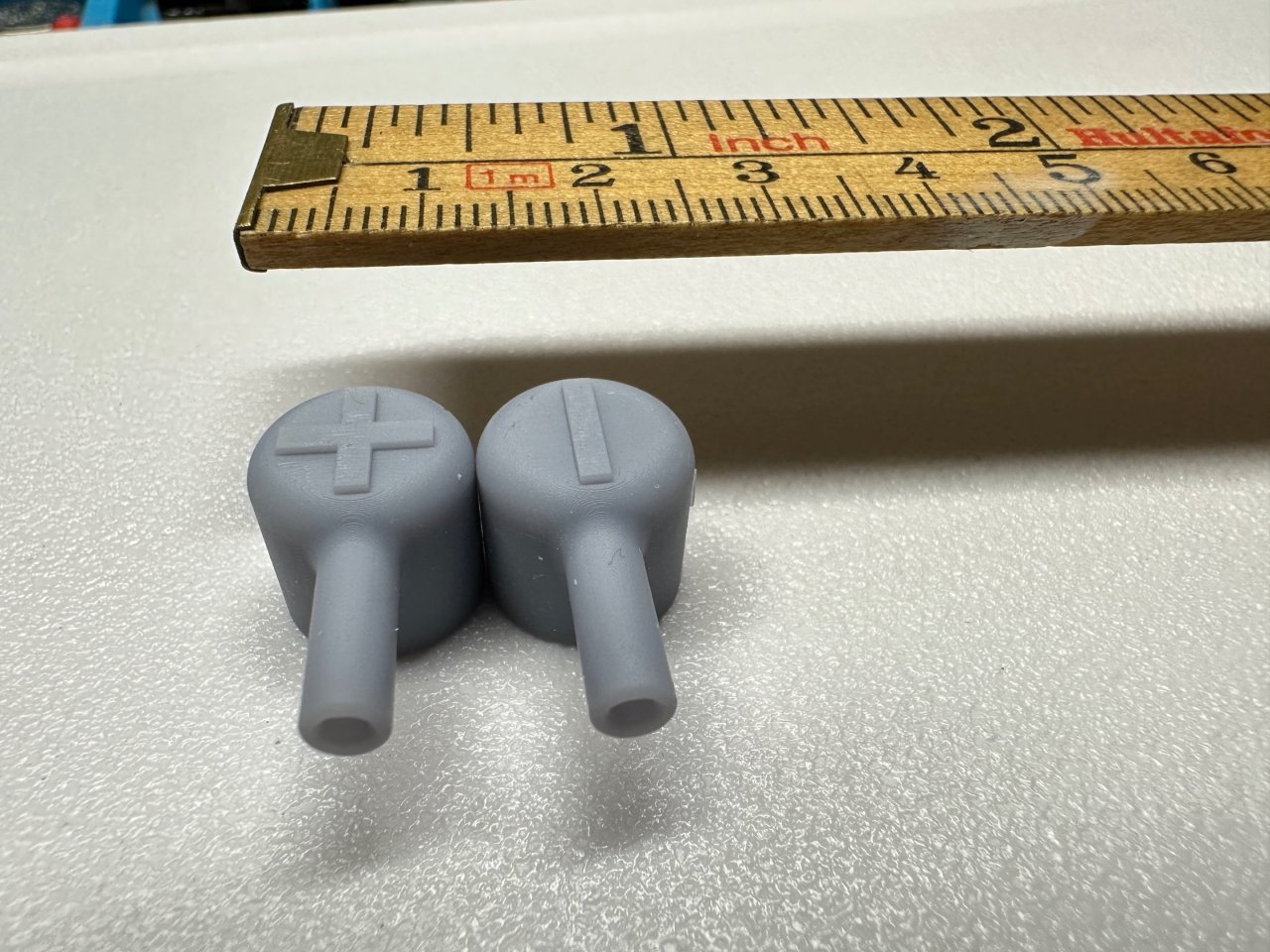

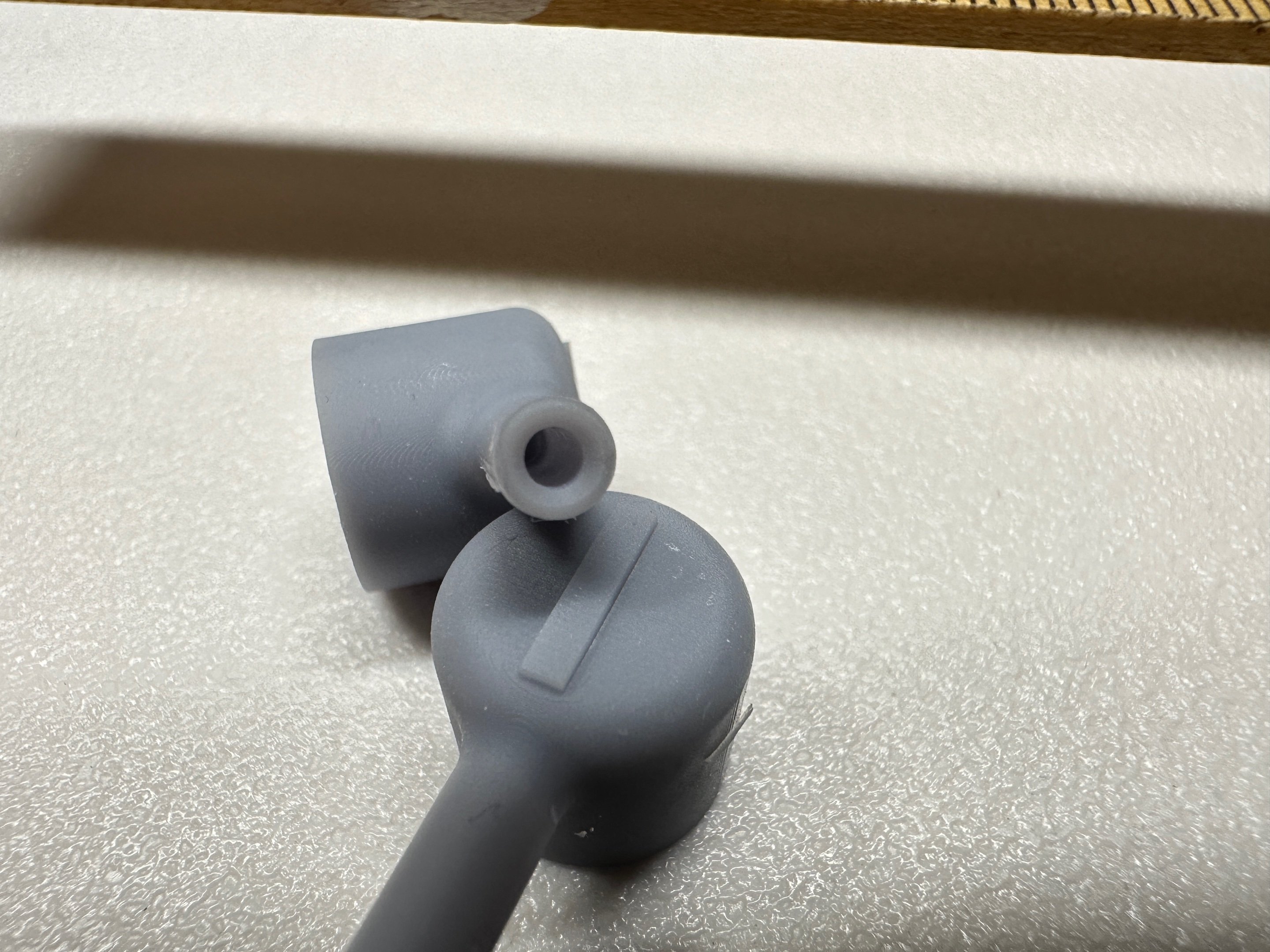

Da var printen klar og vellykket

[Bjerknez]

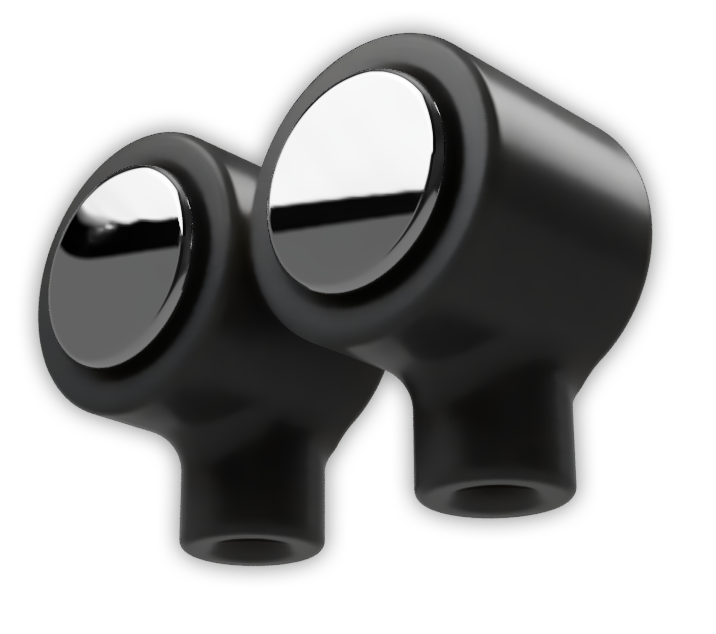

Driver fortsatt og styrer med disse magnetholderne. Har bestemt meg for å bruke litt tykkere kabler til disse samt lage dem litt mer robuste. Jeg har også økt dybden litt slik at det er gjort rom for litt loddetinn på den nederste magneten som jo bygger bittelitt.

Jeg tror dette er den endelige versjonen som skal printes, kobles og ferdigstilles i løpet av helgen.

[Leo_]

Åy, du, har du tenkt å lodde ledningene fast på magnetene? I såfall bør du styre unna neodymium, jeg vet ikke om vanlige magneter tåler den temperaturen men jeg vet at neodumium IKKE tåler så høy temperatur. Jeg tenkte å prøve å felle inn en magnet i et print så jeg varma den opp nok til at den kunne trykkes sakte inn gjennom printet, den mistet minst 90% av magnetismen.

[Bjerknez]

Leo_ skrev (35 minutter siden):

Åy, du, har du tenkt å lodde ledningene fast på magnetene? I såfall bør du styre unna neodymium, jeg vet ikke om vanlige magneter tåler den temperaturen men jeg vet at neodumium IKKE tåler så høy temperatur. Jeg tenkte å prøve å felle inn en magnet i et print så jeg varma den opp nok til at den kunne trykkes sakte inn gjennom printet, den mistet minst 90% av magnetismen.

Joda, går helt fint det, hvis man er litt kreativ

De jeg har loddet mister noe styrke, men ikke veldig mye og laaangt fra 90%. Kunsten er dog å bruke en magnet til som man fester til den med noe dårligere styrke.

[toreae]

Bjerknez skrev (2 timer siden):

Leo_ skrev (3 timer siden):

Åy, du, har du tenkt å lodde ledningene fast på magnetene? I såfall bør du styre unna neodymium, jeg vet ikke om vanlige magneter tåler den temperaturen men jeg vet at neodumium IKKE tåler så høy temperatur. Jeg tenkte å prøve å felle inn en magnet i et print så jeg varma den opp nok til at den kunne trykkes sakte inn gjennom printet, den mistet minst 90% av magnetismen.

Joda, går helt fint det, hvis man er litt kreativ

De jeg har loddet mister noe styrke, men ikke veldig mye og laaangt fra 90%. Kunsten er dog å bruke en magnet til som man fester til den med noe dårligere styrke.

Man kan lodde ledningen til noe annet som inneholder jern, som blikk. Mulig det må være forniklet?
Men man lager da også noe som kan feile.

[Bjerknez]

toreae skrev (3 timer siden):

Man kan lodde ledningen til noe annet som inneholder jern, som blikk. Mulig det må være forniklet?
Men man lager da også noe som kan feile.

Har kjøpt meg M3 skiver som jeg kan bruke. Må gjøre om designet litt før jeg printer ut så skal jeg teste med disse skivene

[toreae]

Bjerknez skrev (49 minutter siden):

Har kjøpt meg M3 skiver som jeg kan bruke. Må gjøre om designet litt før jeg printer ut så skal jeg teste med disse skivene

Artig! Jeg ser for meg at høykvalitet herdede skiver ikke kan loddes (med loddebolt). Men billige skiver er kanskje bedre?
Bilder (om det fungerer)!

[Bjerknez]

toreae skrev (1 minutt siden):

Artig! Jeg ser for meg at høykvalitet herdede skiver ikke kan loddes (med loddebolt). Men billige skiver er kanskje bedre?
Bilder (om det fungerer)!

Tror det skal gå fint å lodde. Funker nok bra dette

Bilder kommer, i løpet av helgen.

Endret 29. september 2023 av Bjerknez

[Kenhten]

Leo_ skrev (8 timer siden):

Åy, du, har du tenkt å lodde ledningene fast på magnetene? I såfall bør du styre unna neodymium, jeg vet ikke om vanlige magneter tåler den temperaturen men jeg vet at neodumium IKKE tåler så høy temperatur. Jeg tenkte å prøve å felle inn en magnet i et print så jeg varma den opp nok til at den kunne trykkes sakte inn gjennom printet, den mistet minst 90% av magnetismen.

Har du fdm printer kan du stoppe printingen på det laget du ønsker og sette inn magneten for så å printe over.

[Bjerknez]

Kenhten skrev (2 minutter siden):

Har du fdm printer kan du stoppe printingen på det laget du ønsker og sette inn magneten for så å printe over.

Har ikke FDM printer. Synes det blir mye bedre med resin

[Bjerknez]

Testet med M3 skiver nå. Slike med hull i. Disse festet seg ikke til magneten på midten men på siden. Så det utgår å bruke disse

[Kenhten]

Jeg og alle andre her vet at du har resin printer 🤣

Jeg svarte Leo.

[Bjerknez]

Kenhten skrev (5 minutter siden):

Jeg og alle andre her vet at du har resin printer 🤣

Jeg svarte Leo.

Ahh, så det nå 😅

[trikola]

On 13.9.2023 at 10:30 PM, trikola said:

små, runde magneter

Om jeg får komme tilbake til mine små, runde med hull til senkhodeskrue så kunne du lodde ledningen fast til en messingmutter. Så fører du en messingskrue gjennom hullet og skrur fast med nevnte mutter. Da får du solid ledende feste av ledningen til magneten uten å varme opp magneten og uten magnetiske forstyrrelser.

Sjekket nå prisene. Jeg kjøpte en liten håndfull pakke på 10 kanskje hos Clasern for flere år siden og de var denne gangen betydelig billigere.

Endret 29. september 2023 av trikola

[toreae]

Bjerknez skrev (4 timer siden):

Testet med M3 skiver nå. Slike med hull i. Disse festet seg ikke til magneten på midten men på siden. Så det utgår å bruke disse

Merkelig.

[Leo_]

Kenhten skrev (5 timer siden):

Har du fdm printer kan du stoppe printingen på det laget du ønsker og sette inn magneten for så å printe over.

Absolutt mulig, bare ikke praktisk akkurat i dette tilfellet. Hadde håpet det skulle gå om jeg ikke varmet mer enn høyst nødvendig, men var klar over problemet. Blir vel å forsøke å varme og ta ut magneten igjen og håpe hullet ikke deformeres, sånn at jeg kan lime en magnet fast i hullet etter den som ble smelta inn. Dette er forsåvidt en test, den jeg egentlig vil ha magnet i er et 55 timers print stående på et 15-20 timers print.

[Bjerknez]

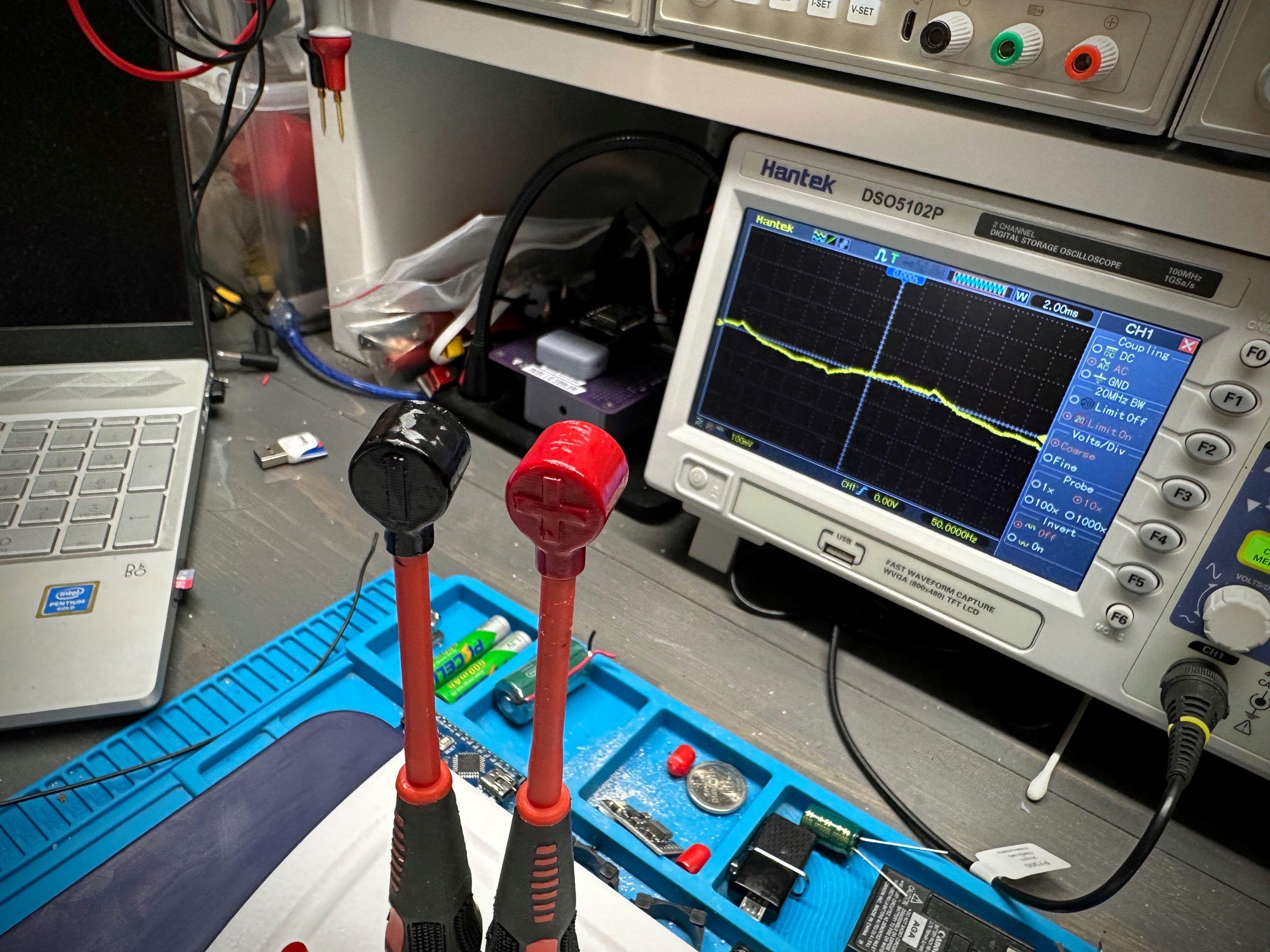

I dag fant jeg frem min feminine side og dro frem neglelakken for å lakkere disse magnetholderne/kontaktene. Dem står nå til tørk. Snart skal jeg lodde på ledninger og putte inn magnetene etc.

Tenkte også jeg skulle lodde på en TP4056 modul (søk på google) og printe en designet holder til denne som kan plugges inn i den andre enden hvis jeg feks. Skal lade et 18650 batteri. Så tenkte jeg å lage overgang til bananplugger til multimeter og oscilliscope.

[Bjerknez]

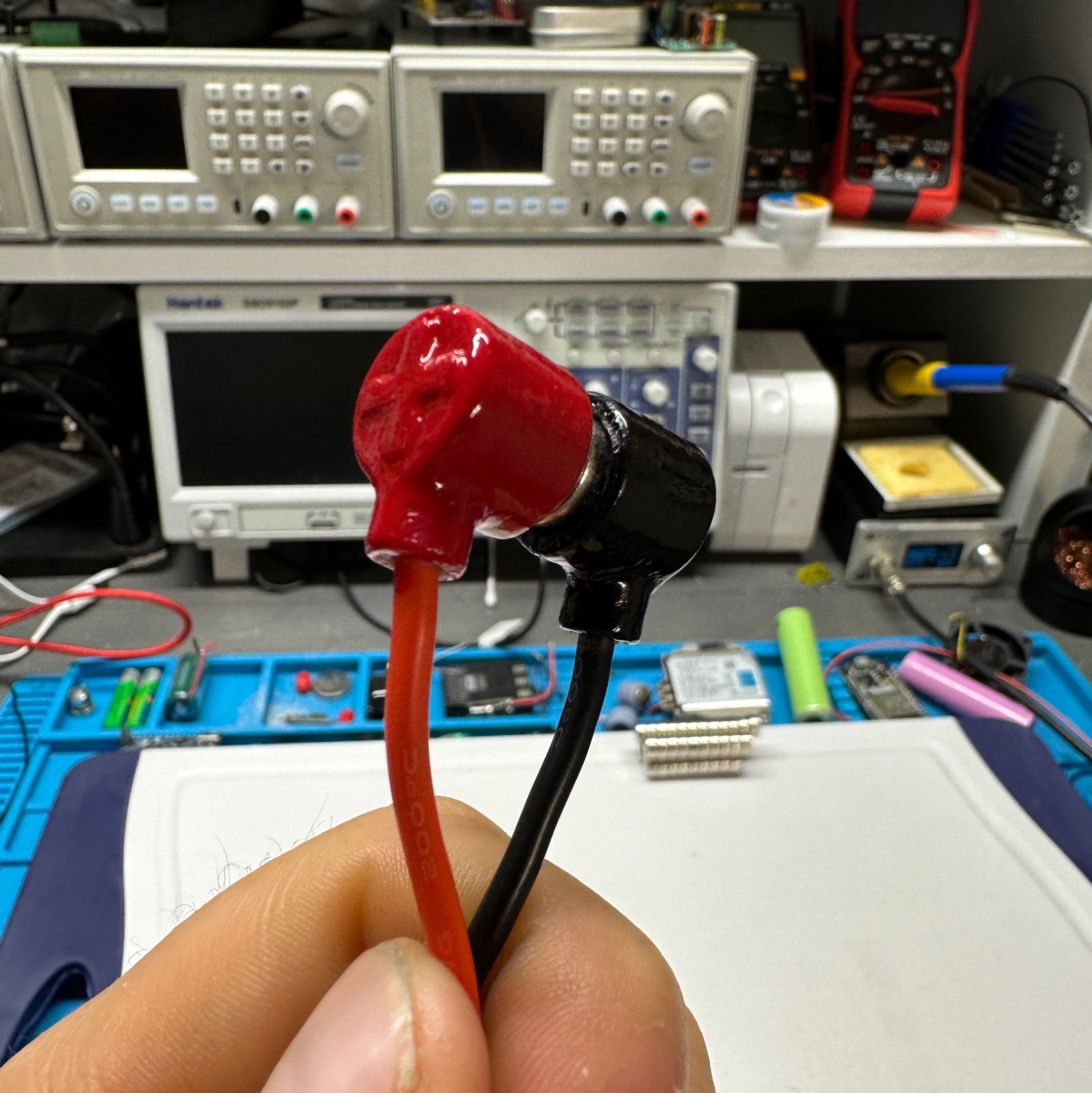

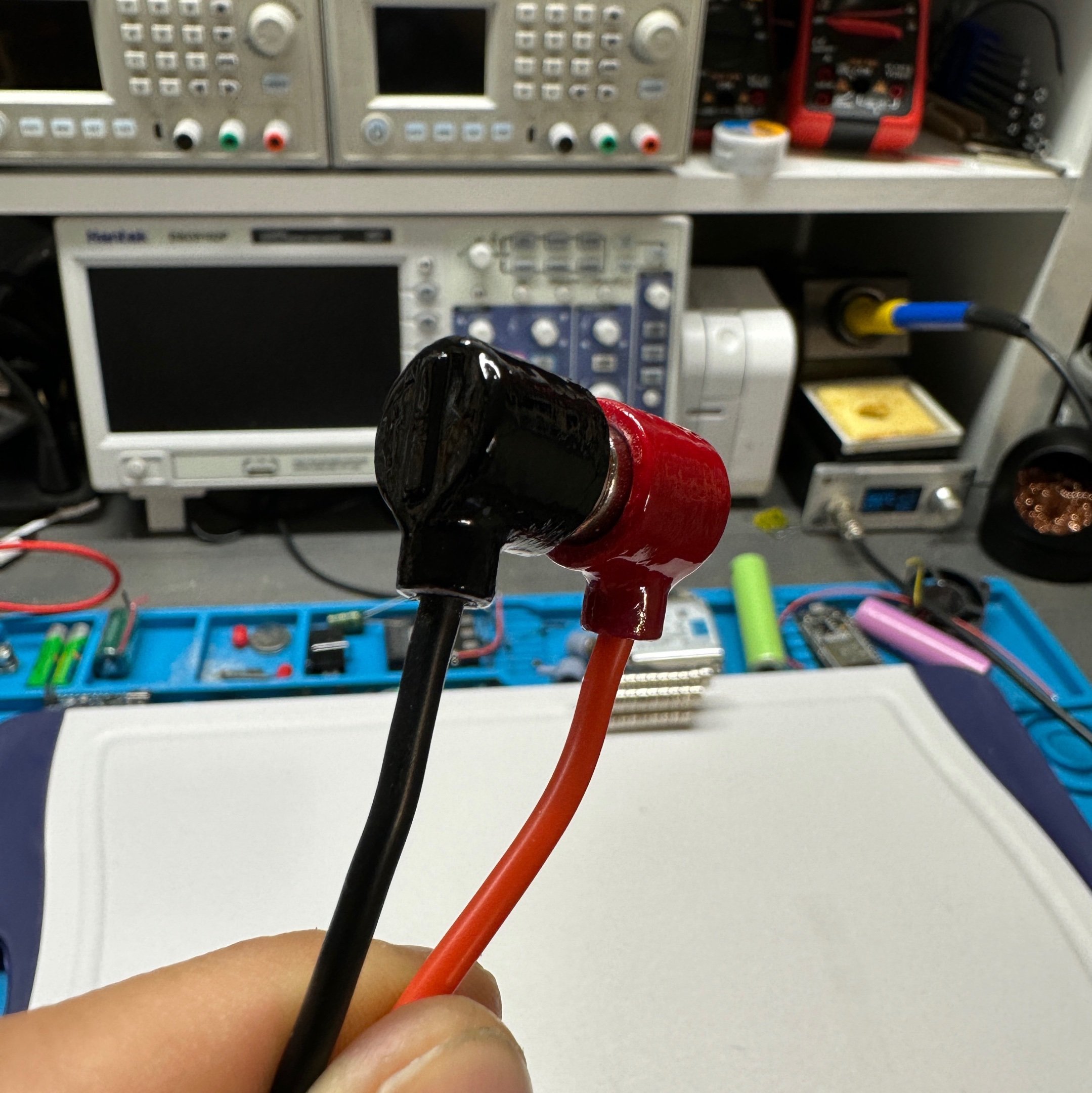

Å vips så hadde jeg en vel fungerende magnetkontakt

[Mr. A]

Burde snudd polariteten på ene magneten slik at de aldri kortslutter

[Bjerknez]

Mr. A skrev (1 minutt siden):

Burde snudd polariteten på ene magneten slik at de aldri kortslutter

Godt poeng. Det tenkte jeg ikke på. Skal se om jeg kan få fikset det
