Kobling av 2+1 pol bryter? 12v anlegg.

[Mr.Anki]

Hei,



Kan noen forklare meg hvordan jeg skal koble to lamper til en 2+1 pol bryter?



Her snakk om denne bryteren.

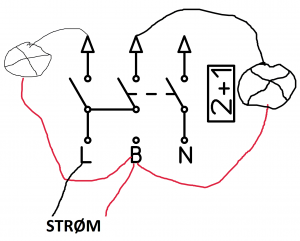

Koblingsskjema:











Om jeg husker rett står det slik nå: (har ikke bryteren her)













Begge lampene fungerer fint slik, men er det riktig?



Skal brykes på på 12v solcelle anlegg.

[Hårek]

Ja, ser ikke noe galt med det.

Den røde lederen har forresten ingen funksjon i bryteren, så tegningen kan forenkles ved å tegne den direkte fra batteri til lampe.

[Mr.Anki]

Flott.



Hva brukes "N" på skjemaet til?

[TMB]

Hvis du skal bryte begge lederne til f.eks. en lampe istedetfor kun den ene. Dette kreves blant annet på baderom tror jeg.

[Mr.Anki]

Rød eller sort ledning som da skal på "N"?

[TMB]

Det spiller ingen rolle.

[xzibiz]

Som du viser på koblingskjema er dette ikke lovlig.

Så lenge bryteren er merket med 2polet ("0" fremme på dekselet) MÅ den kobles sånn at den bryter begge lederene.

Den bryteren du skal ha heter 16/5 og ikke 16/2-1.

Den er en dobbel enpolet bryter som du kan styre 2 lys med.

Den er merket med en L, hvor du kobler til den ene fasen Og 2 stk > hvor du går til hvert enkelt lys.

[Hårek]

Tviler på at det kravet gjelder for 12V anlegg.

[xzibiz]

Det gjelder uansett spenning. Er pga merking på bryteren.

[hean]

Tviler på at det kravet gjelder for 12V anlegg.



Tviler faktisk jeg også på... stor forskjell på krav på sterkstrøm og lavspenningsanlegg.

[runerask]

Å bruke slik bryter på 12V anlegg er vel litt unødvendig, da er det bedre å bruke kronevender (akkurat lik bare 2 delt med 2 stk 1. polig på hver side). Hvis du likevel bruker en slik glemmer du bare "N", og kobler 12V på "L", og får dermed ut bryterstrøm på dem to skruene på oversiden.



Er forresten litt greit med en null på bryteren om du skal bruke bryteren på en vifte eller lignende hvor det ikke er en selvfølge at du ser når bryteren er påslått....

[skrudd]

Tviler på at det kravet gjelder for 12V anlegg.



Tviler faktisk jeg også på... stor forskjell på krav på sterkstrøm og lavspenningsanlegg.



Det synes jeg i så fall er en dårlig regel. Bruker man utstyr med et symbol som indikerer en gitt koblingsmetode så må man følge det. Alltid lettere å forholde seg til slikt senere.

[joskistad]

There you go, 3 år senere
