[Løst] Nettverksuttak(koblingsboks) fra Claes Ohlson

[labbus]

Holder på å pusse opp nå og skal legge nettverkskablene sjult.

Problemet er denne koblingsboksen hvor det ikke er signal ut fra andre siden.



Om dere ser på bilde 5 er routeren koblet til Rj45 til høyre.

Den grå kabelen som kommer ut av boksen på "sørsiden" er jeg på nett.



Den hvite kabelen som går ut på "nordsiden" er ikke på nett.

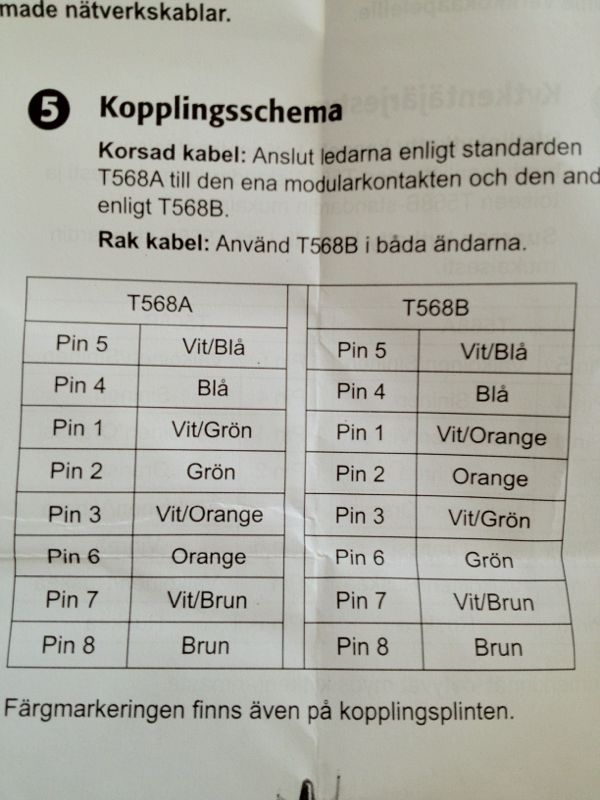

Jeg koblet som det fremkommer av koblingssjema bilde 2 (Rak kabel, andvend T568B i begge endene.

Jeg koblet fra routeren i Rj45 til venstre, da var det ikke signal ut ffa noen av sidene.



Hvorfor er det ikke signal ut fra begge ender i koblingsboksen?

Endret 12. juli 2012 av labbus

[TMB]

Du har koblet feil. For det første skal du hente signalet fra routeren inn på plintene, og ta det ut videre via uttaket (RJ45).

For det andre er det to uttak, du har kun koblet på kilden (ruter) på det ene uttaket, derfor har du kun kontakt på den ene plinten.

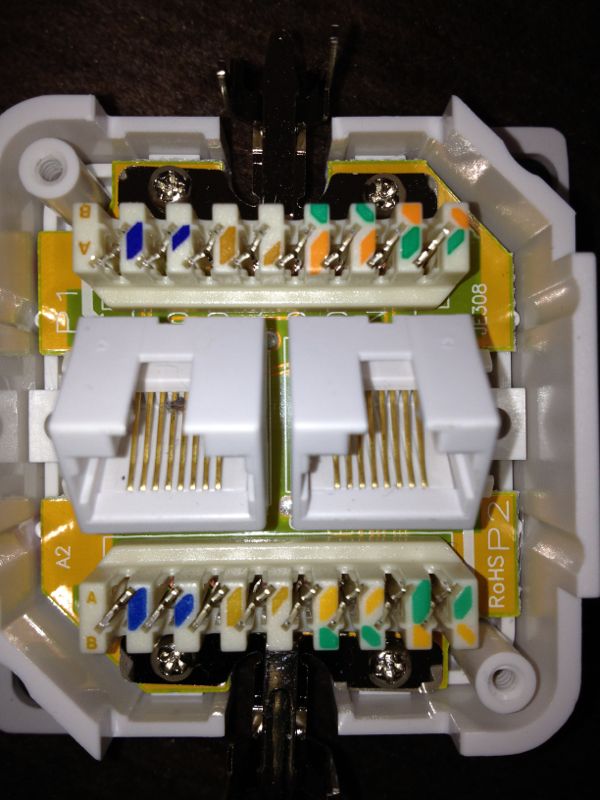

Den høyre kontakten er koblet til den nederste plintraden, den venstre kontakten er koblet til den øverste plintraden.

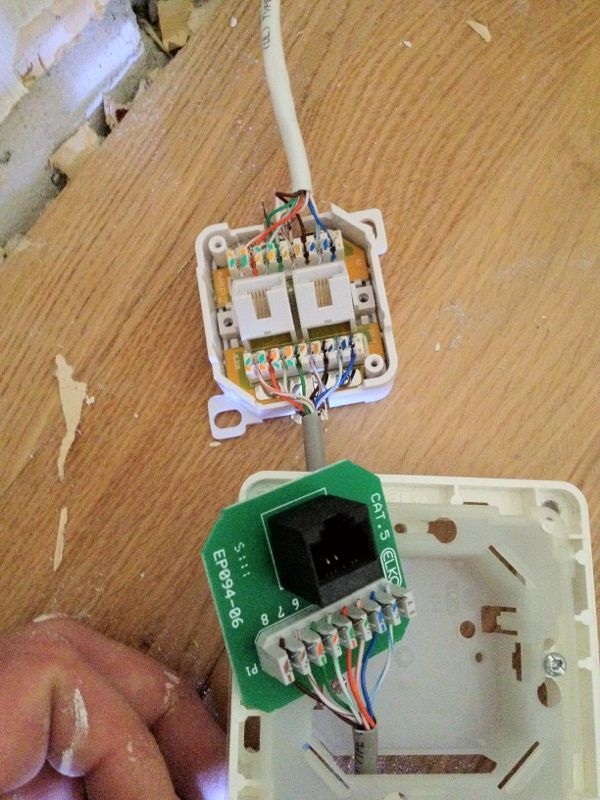

Den grønne på bilde nr 4, hører til en annen boks ikke sant?

Endret 12. juli 2012 av TMB

[Cerwell]

Det er ikke en koblingsboks, men et dobbelt datauttak.



Det er en tilkoblingsblokk for hvert av uttakene.





[edit:]

Husk og at alt skal kobles i stjerne.

Serie er ikke lov.

Endret 12. juli 2012 av Cerwell

[labbus]

Du har koblet feil. For det første skal du hente signalet fra routeren inn på plintene, og ta det ut videre via uttaket (RJ45).

For det andre er det to uttak, du har kun koblet på kilden (ruter) på det ene uttaket, derfor har du kun kontakt på den ene plinten.



Den høyre kontakten er koblet til den nederste plintraden, den venstre kontakten er koblet til den øverste plintraden. Det du må gjøre er å plinte på begge kablene på den nederste raden, hvis du absolutt skal ha det "motsatt"



Den grønne på bilde nr 4, hører til en annen boks ikke sant?



Ok, om jeg sammenkobler oppe og nede får jeg da ut signaler fra begge Rj45 punktene?

Den ene enden går til Pc`n den andre enden skal gå til Tv, reciever Ps3 mm..



Takker for svar



Den grønne er til laptopen. Vil ha det kablet pga hastigheten

[TMB]

Nei, altså.



Du skal ha én kabel til hvert uttak (RJ45) på boksen.

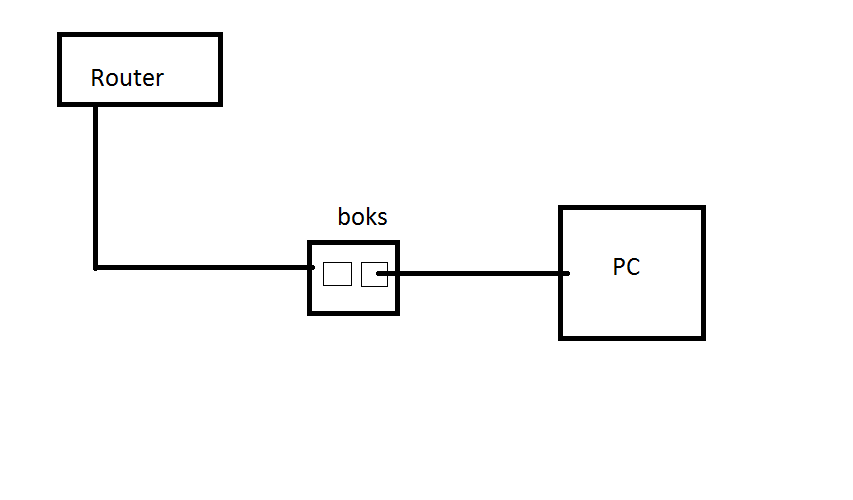

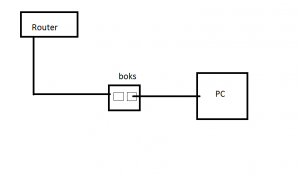

Retningen på signalene skal være slik: Router -> Plint -> RJ45 -> Enhet



ikke Router -> RJ45 -> Plint -> Enhet slik som du har gjort det.

[labbus]

Oh my budda, hva skal jeg kjøpe da for å få det slik jeg ønsker??



En enkel koblingsboks med ett uttak sånn som jeg hadde det fra før. Kable 2 sett med kabler på boksen?

[TMB]

Du trenger ikke kjøpe noe som helst, bare å bytte om på koblingene dine. Hvis du vil ha begge uttakene i den boksen så må du ha to kabler fra router, ikke bare en.



Dersom du kun vil ha én kabel, som skal "forgrene" seg til mange enheter, må du ha en switch. F. eks denne enkle her:



http://www.dustinhom...mediahuset_1335

Endret 12. juli 2012 av TMB

[labbus]

Virker som du jobber med dette til daglig. For meg er det første gangen jeg gjør dette.



Forklar nå (inn med teskje) hvordan jeg skal koble det. Altså en kabel fra routeren innpå boksen(den en Rj45). Deretter skal jeg ha signaler utfa begge plitradene som du kaller de pluss utfra den andre Rj45.

Endret 12. juli 2012 av labbus

[labbus]

Poenget er at jeg ønsker en kabel fra routeren ned til den ene Rj45, de kablene som går utfra boksen går andre steder der jeg ønsker nettilkobling. Den andre Rj45 skal kobles til min stasjonære PC.



Da kan jeg ikke skjønne annet enn å sammenkoble oppe og nede i koblingsboksen, så er alt på nett.

Endret 12. juli 2012 av labbus

[TMB]

Hehe, stemmer at jeg jobber med det daglig



Altså en kabel fra routeren innpå boksen(den en Rj45). Deretter skal jeg ha signaler utfa begge plitradene som du kaller de pluss utfra den andre Rj45.

Nei. Kabel fra ruteren, som går rett inn på én av de radene. Det er to rader, som hører til hvert sitt RJ45-uttak, er du med?



For å ta i bruk begge uttakene, trenger du to kabler fra ruter. For å ta ibruk kun det ene uttaket, trenger du én kabel fra ruter.



Når du har koblet kablen(e) inn på den aktuelle raden, har du signal på det tilhørende uttaket.



Jeg skjønner hvordan du vil ha det, men for å "splitte" et inernettsignal via én kabel så holder det ikke med en slik koblingsboks, da må du ha en switch som jeg lenket til over.



Og det er ikke slik at kabelen fra ruteren skal inn på RJ45. Den skal inn og kobles inne i boksen. RJ45 er der du henter ut signalet videre, til f.eks. PS3.



Endret 12. juli 2012 av TMB

[labbus]

Jeg skjønner hva du sier, men kan likevel ikke forstå hvorfor jeg ikke kan koble på 8 ekstra ledninger for å sammenkoble oppe og nede på boksen(sammenkoble plintene) er det ikke lovlig eller no??

Endret 12. juli 2012 av Hårek
Unødig å sitere innlegget over

[TMB]

Joda, men da vil ingenting funke.



Se for deg en lastebil som skal levere en sofa til en adresse. Lastebilen kjører fra lageret, og plutselig kommer han til et veikryss (der du kobler på 8 ekstra ledninger) der ingen av de to mulige veiene er skiltet.



Plutselig tar lastebilen feil vei, og kommer ikke frem. I verste fall kommer kun deler av lastebilen fram.



Skjønner du? Den eneste måten man kan "forgrene" et signal ut ifra én kabel er med en switch. En switch inneholder elektronikk som klarer å gjøre dette. En slik boks inneholder ikke noen form for elektronikk, den inneholder kun en kretskort som sender signalene videre ut fra RJ45-punktene.

Endret 12. juli 2012 av TMB

[labbus]

Jeg har en slik switch på den andre siden av stua. Fra denne switchen har jeg koblet til Tv`n, recieveren, blueray og playstation. Denne switchen er oxo kjøpt på Claes o. fungerer utmerket.



mao. Hva er egentlig forskjell på en switch og en forgreningskontakt?

[TMB]

Se over



Switchen har elektronikk inni seg som klarer å sette navn på veiskiltene, hvis du skjønner Slik at (data)trafikken vet hvor den skal.

Endret 12. juli 2012 av TMB

[dotGif88]

Det er ikkje ulovlig, det vil bare ikkje fungere. Eneste måten, som sagt før, å bruke en kabel frå routeren til å levere nett til flere enheter er å bruke en switch.



Enheten bruker alle lederene til å kommunisere med routeren.



Om du kobler flere enheter via samme kabel, uten noen form for switch i mellom, vil alle prøve å sende data over samme lederene og rotueren vil ikkje kunne skjønne noen ting.

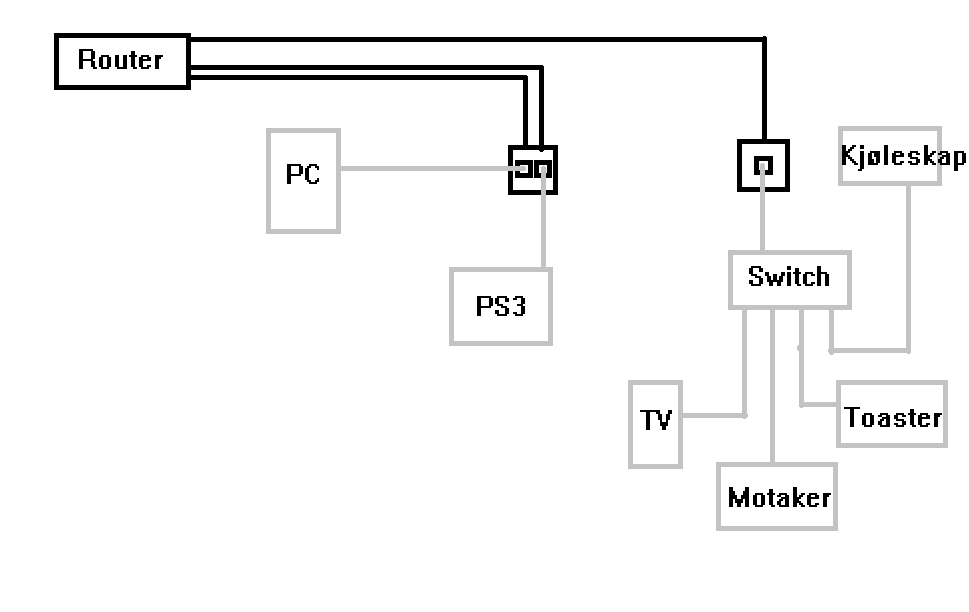

Lagde en enkel tegning som enkelt viser korleis det kan bli koblet opp.





Dei svarte kablene er dei skjulte inn i boksene, dei grå er vanlige nettverkskabler videre ut i frå koblingsboksene

Endret 12. juli 2012 av dotGif88

[TMB]

Jeg vil ha en toaster med ethernet

Endret 12. juli 2012 av TMB

[labbus]

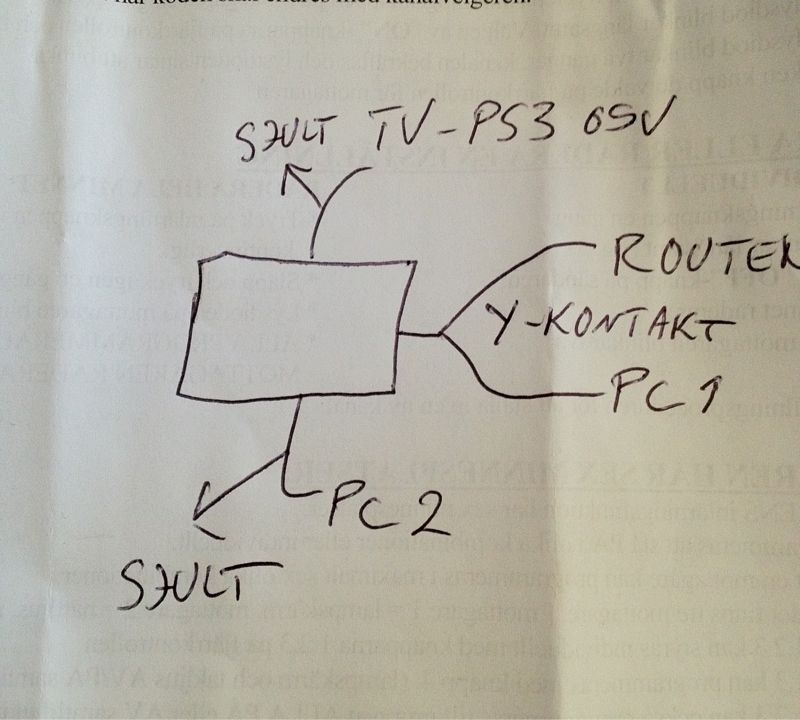

Skjønner det oxo. For å gå enda lenger. Om jeg hadde montert en enkel koblingsboks med 1 stk Rj45 på boksen. Routeren inn på denne kontakten(Rj45) med en y-kobling hvor jeg kobler den andre til stasjonær pc.



Slik.

[TMB]

Hvor mange ganger må vi si det, du skal ikke koble kabelen fra ruter inn på RJ45. Du skal koble den inn på plintene inne i boksen. Hvis jeg har forstått tegningen din rett så vil det ikke fungere, da du som sagt ikke kan splitte (Y-kontakt) et nettverkssignal.



Dersom firkanten på tegningen din hadde vært en switch, så hadde du kunne koble (nesten) akkurat slik.

Endret 12. juli 2012 av TMB

[labbus]

Kjøleskap?? Må være tøft med internertt i kjøleskapet. Likevel, det må la seg gjøre slik jeg vil ha det.?!!!

[TMB]

Ja, det vil la seg gjøre slik du vil ha det med en switch. Det er ingen vei utenom dessverre. En slik boks du har, er for å skjøte signalet eller hente det ut fra en skjult kabel i veggen o.l.

Endret 12. juli 2012 av TMB
