Evolution v2 - Vannkjølt alumiunium PC!

[GreenRay]

Evolution v2

Da var det på tide med et nytt kabinettprosjekt! Dette blir mitt 8. kabinettprosjekt, etterfølgeren etter den store suksessen med den fantastiske (tunge, feite, upraktiske) FreakenPC'n

Dette kabinettet blir konstruert ut ifra en blanding av mange ideer jeg har tegnet og funnet på iløpet av de fire, snart fem årene jeg har holdt på med modifisering/bygging av PC kabinetter! Jeg har tatt løsninger fra kabinetter jeg allerede har bygget og fra de jeg bare har skissene og planene til!

Kan også nevne at designet på selve PCn dukket opp i en drøm jeg hadde en natt for noen måneder siden haha



Prosjektet er sponset av:

Rakett1.no sponser prosjektet med knallgode priser og skybra service! Tusen lysår takk til dere!



Hvorfor Evolution v2?

Evolution v2 er etterfølgeren av Evolution v1 som aldri ble fullført. Evolution er navnet på en serie (ja, jeg har planer om å lage flere) kabinetter som skal være brukervennlige, ha rå ytelse og har et praktisk og pent designe.



Plan

Planen er å bygge et kabinett som er 100% vannkjølt! Kabinettet deles inn i to rom, et for hw og et for radiatorer. Rommet for radiatorene har plass til to stk 360 radiatorer og en stk 140mm vifte, tank og pumpe plasseres i samme rom som hardwaren. All hardware plasseres altså i det øverste rommet, der er det plass til et m-atx kort, stor PSU, de største skjermkortene, vanntank, pumpe og seks harddisker.

Kabinettet skal bygges av 3mm og 8mm aluminiums plater og 2cm tykk plexi/lexan. Alle kabler skal sleeves. Fargetema er ikke helt bestemt ennå, men det ligger an til svart som hovedmaling, hvit sleeving og lilla plexi, vifter og kjøleveske.



Skisser

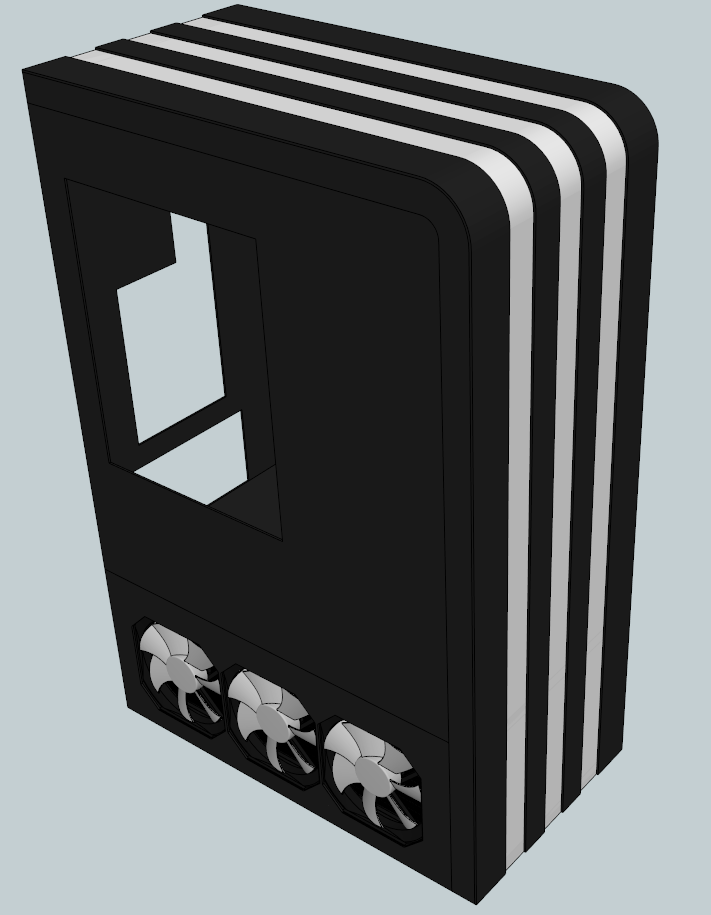

Minner om at fargene på tegningen mest sannsynlig ikke kommer til å stemme med de jeg kommer til å bruke

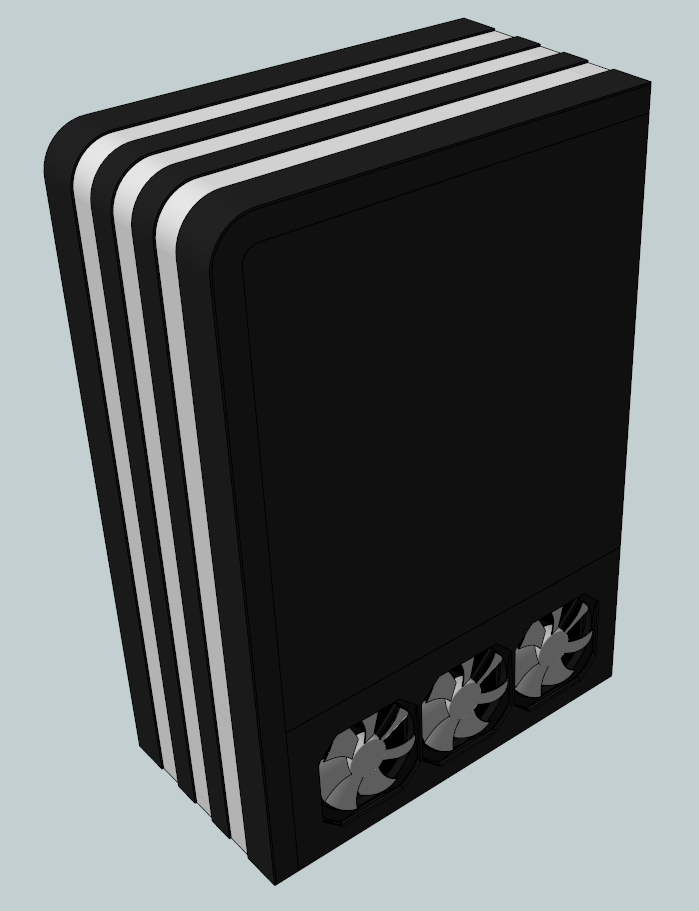

Kabinettet har gode muligheter for kabelorganisering, bak hovedkortplaten kan det gjemmes masse kabler. Ser nå at jeg har glemt å tegne på hull på denne tegningen for å dra kablene gjennom



Den radiatoren jeg har brukt på denne tegningen er ca 30mm tykk, tror det kan bli litt dårlig luftflyt hvis de blir alt for tykke, så jeg tror jeg kommer til å gå for 40-50mm tykkelse



Fronten er bygd opp av flere aluminiumsplater som er 8mm tykke og plexi-/lexanplater som er 20mm tykke



Her ser du alle delene som fronten er bygd opp av



Her er alle de andre delene kabinettet er bygd opp av



Mine eldre prosjekter

- FreakenPC

- DosBox

- Chieftec Mesh v2

- PengebingePC

- Dark Night



Har du spørsmål eller kommentarer til prosjektet, kommenter her: http://www.diskusjon...owtopic=1443305 Kommentarer er veldig motiverende!!



#GreenRay//Jardar Grilstad

Endret 13. juli 2012 av GreenRay

[GreenRay]

Update



Ikke akkurat den største oppdateringen, men har regnet meg frem til hvor mye materiale jeg trenger



Akryl:

1stk 20mm*1000mm*1000mm



Aluminium:

1stk 3mm*1000mm*1000mm

1st 8mm*1000mm*1000mm

1st 8mm*1000mm*2000mm



Ellers så har jeg tenkt litt på maling, vurderer å få aluminiumen eloksert. Var å så på et eksempel av det eloksert produkt idag, det så utrolig bra ut!



#GreenRay

[GreenRay]

Update



Endring i planene! Har fått pris på materialene, det ble mye dyrere en jeg hadde sett for meg (rundt 5k for bare aluminium)



Så jeg har funnet ut at jeg skal bygge kabinettet av bare 2mm aluminium og 3mm lexan (opal). Jobber med nytt design akkurat nå! Det blir nesten helt likt som tegningen i første posten.



Venter ennå på prisforslag på lexan og eloksering.



#GreenRay

[GreenRay]

Update!



Rakett1.no sponser prosjektet med supergode priser og god service!



Så nå skal jeg straks slenge inn en bestilling på vannkjølingskomponenter og litt hardware Gleder meg!



Har også ferdigstilt den nye 3D modellen av kabinettet, går nå for bare 2mm aluminium for å få ned utgiftene litt.







Plexi/Lexan fronten, denne skal belyses med RGB leds



Ellers så står prosjektet litt stille, venter på svar på diverse mailer jeg har sendt ut. Virker som alt går mye tregere i ferien

[GreenRay]

Update

- Det skjer faktisk noe!



Siden jeg ikke har fått tak i noe materiale og ikke fått pakken fra EK (rakett1.no) enda, så har jeg ikke så mye jeg kan gjøre. Men jeg har fått laget litt av føttene til kabinettet! Var litt lite å gjøre på jobb igår, så fikk låne dreiebenken.

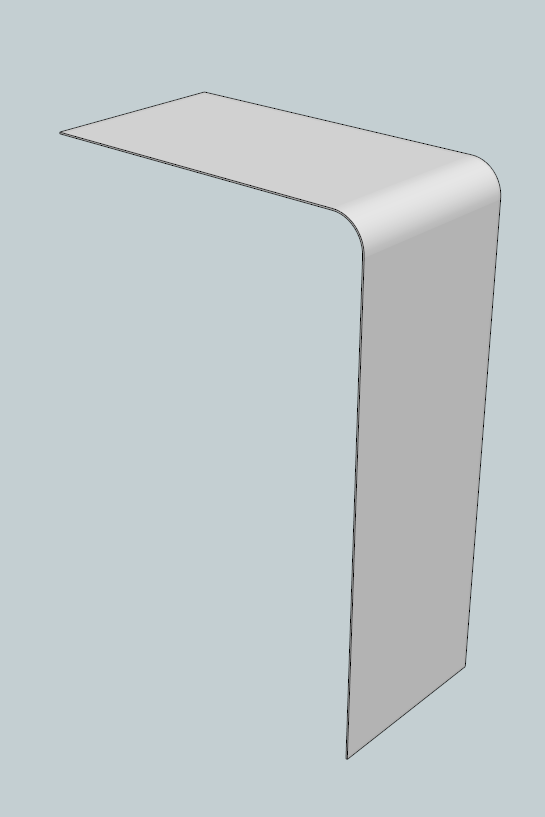

Jeg lagde føttene ut ifra denne, altså i aluminium



Dette er første gangen jeg dreier i et metall har bare prøvd å dreie i tre før



Har planer om å legge en "donu" formet lexanbit med en RGB led rundt den litlle oppstikkeren der



Hva synes dere om resultatet? Ta gjerne turen innom kommentartråden og si din mening!

Link: https://www.diskusjon.no/index.php?showtopic=1443305



#GreenRay

[GreenRay]

Update

- Vannkjøling og hardware



Da har jeg fått vannkjølina og hardwaren i hus! Aluminiumsplatene er nesten på vei også, folk er bare så trege til å svare på mail...



Kommer til å skrive litt om vannkjølingskomponentene jeg har fått og hardwaren senere, etter jeg har fått testet de litt.



Takk til Rakett1.no som bidro med superdupre priser!



Så her er "noen" bilder

Pakken med vannkjøling kom idag, levert på døra faktisk



Vannkjølingsdelene som kommer til å bli brukt



Nytt hovedkort og strømmforsyning



Hovedkort og strømmforsyning







Hovedkort

Dette er altså et ASUS P8Z77-V Deluxe



Siden hovedkortet har blå som pyntefarge, så vurderer jeg å lakke viftene blå og bruke blå sleeving. Hva tror dere?



4stk USB2

6stk USB3

2stk SATA

1stk Displayport

1stk HDMI

1stk Optisk S/PDIF

2stk LAN

+ Surround uttak



Diverse knapper som er beregnet ved bruk under overklokking



Closeup av de forskjellige sata kontaktene



Dette er det som følger med! Mange satakabler, en bro, hkdeksel, papir, et par adapter og utstyr for WiFi GO!



Strømmforsyning

Dette er altså det jeg fikk med når jeg bestilte en Corsair AX850. Den leveres med 7år garanti hos Corsair! Må også nevne at det oser kvalitet av den!



1stk ATX 24pin

2stk EPS/ATX 12v (8/4pin)

4stk PCI-E (6/8pin) (to kabler)

12stk SATA (4 kabler)

8stk Molex (2 kabler)

2stk Floppy

+ strips og casebadge



Strømmforsyningen veier overraskende lite.

Alle kablene er avtagbare! loveit! Kommer til å skifte ut sleevingen som er kablene med sleeving fra mdpc.









Vannkjøling







4m med slange, håper det holder



Trodde jeg bare hadde bestillt en tank, men jeg fikk tre stk!



Laing D5 Vario. Trodde det gikk an å skru av de niplene der, men de sitter fast. Så jeg må bestille en ny pumpetopp



EK Supremacy - Acetal+Nickel (CPUblokk)



EK FC580 DCII - Acetal+EN (Nickel) (GPUblokk)



4stk 45gradere



7stk 90gradere



11stk kompresjonsnipler (det er en som ikke er med på bildet)



7stk 120mm vifter - Scythe Gentle Typhoon AP-15



EK CoolStream XT (360)



Begge har et par slike småskader, men regner med at det ikke har så mye å si









Setter pris på kommentarer: https://www.diskusjon.no/index.php?showtopic=1443305



#GreenRay
