Sander285 Skrevet 11. juni 2012 Del Skrevet 11. juni 2012 Heisann! Har eksamen i morgen, og lurer på hvordan koblingene i et IT-fordelingssystem skal se ut? Lenke til kommentar
Mxdriver Skrevet 11. juni 2012 Del Skrevet 11. juni 2012 Jeg har også samme oppgave 1 Lenke til kommentar
osteper94 Skrevet 11. juni 2012 Del Skrevet 11. juni 2012 (endret) Har også samme oppgave, om det hjelper så står det: Nettleverandør har beregnet IK3Pmax i tavle til til 3,4KA og IK2Pmin til 2,1KA Endret 11. juni 2012 av Therider Lenke til kommentar

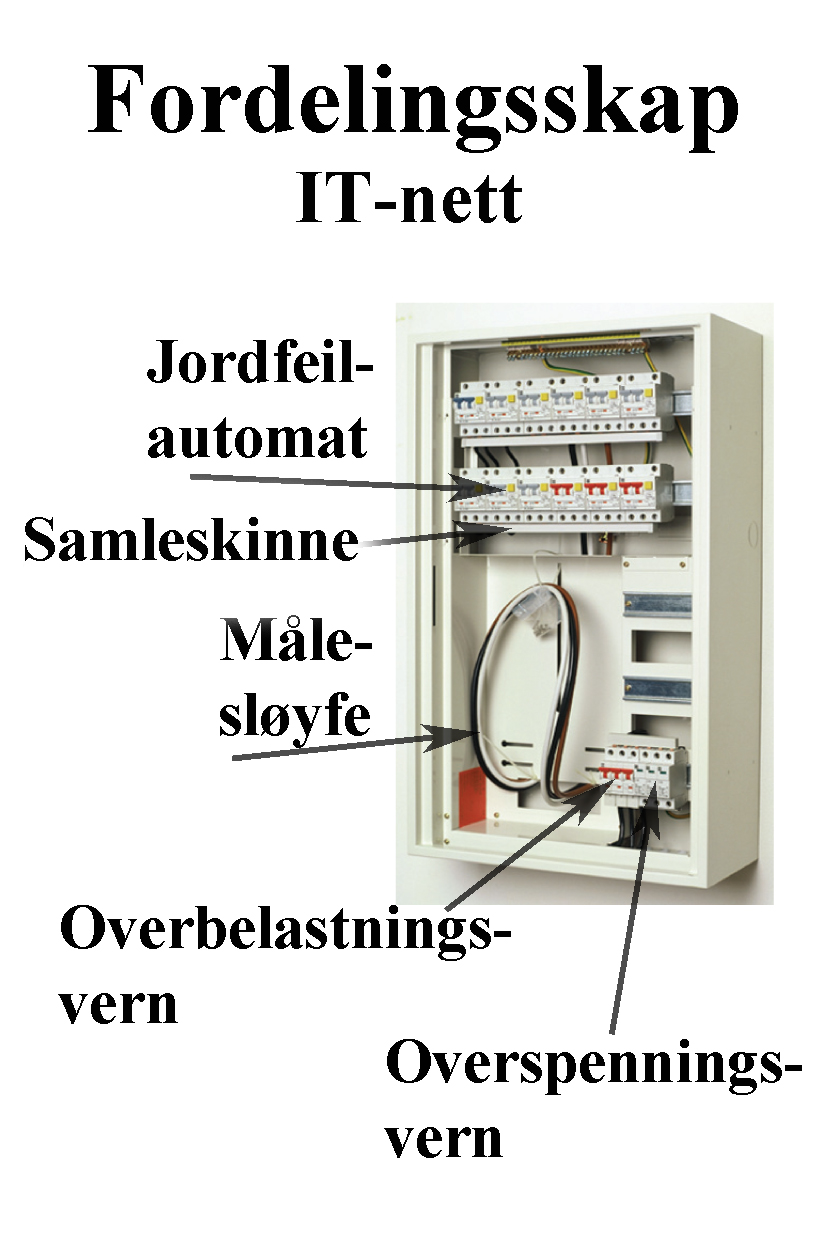

santa4231 Skrevet 11. juni 2012 Del Skrevet 11. juni 2012 (endret) Jeg fikk samme oppgave i fjor, Og denne løste jeg ved og bruke Internett og fagbøker. Noen generelle tips: Les kapitler om fordelingssystem i fagbøkene. Søk rundt på internett. Legger ved et bilde: Om problemer vedvarer send meg en melding for en mere avansert tegning. Endret 11. juni 2012 av santa4231 1 Lenke til kommentar
Sander285 Skrevet 11. juni 2012 Forfatter Del Skrevet 11. juni 2012 Er fortsatt åpen for flere svar. Lenke til kommentar
arne22 Skrevet 11. juni 2012 Del Skrevet 11. juni 2012 Tegningen til Santana4231 ser jo helt grei ut. Dette er et standard boligskap med en hovedsikring og overspenningsvern. Så er det en strømsløyfe der strømmåleren skal stå, og så et sett med parallellkoblede kurssikringer. Hver kurssikring har fire funksjoner: Av/På bryter, overbelastningsvern, kortslutningsvern og jordfeilbryter. Lenke til kommentar
Smooshball Skrevet 11. juni 2012 Del Skrevet 11. juni 2012 Her ser du hvordan fordelingen skal kobles. http://w3.elektrofag.info/elektroteknikk/fordelingssystemer Lenke til kommentar
