Asus Maximus V Extreme vist på Computex

[Bond33]

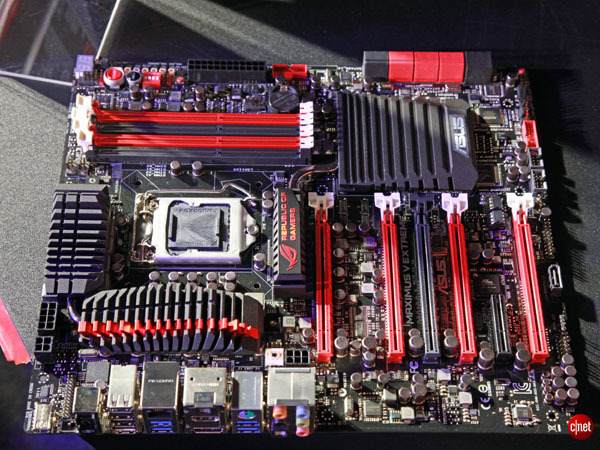

På Computex messen i Taiwan som blir arrangert i disse dager ble nye Asus Maximus V Extreme vist frem. Dette blir en av de mest avanserte hovedkort som er blitt laget i ROG familien. Kostbare japanske kondensatorer er brukt noe som forlenger levetiden på kortet betydelig. Tror det ble nevnt 4x. Mange funksjoner bl. thunderbolt, 6 stk SATA 6Gbps porter, mulighet for mini PCI Express/mSATA kort, tilkobling for hdmi, Displayport, PLX PEX8747 PCI-Express 3.0 switch, 7.1-channel audio osv. Blir tilgjengelig innen kort tid



Asus offisielle oversikt over funksjoner og spesifikasjoner på Maximus V Extreme:



http://www.asus.com/...treme/#overview



http://www.asus.com/...imus_V_Extreme/



Driverer nedlasting:



http://www.asus.com/...treme/#download



Asus forum:



http://vip.asus.com/...SLanguage=en-us





Her er et utdrag fra ROG Forumet oversatt til Norsk med goggle oversetter:

For dere ekstreme overklokkere og 4-veis GPU nøtter som har ventet på Extreme styret å komme: Tiden er .. svært nær. Som Maximus IV Extreme (-Z) i fjor, representerer Maximus V Extreme ROG lagets skreddersy den svært høye enden. Hvordan nøyaktig? Les videre!



De fleste tilfellene støtte bredere enn høyere hovedkort, så EATX formfaktoren er være mer kompatibelt for eksisterende chassis.

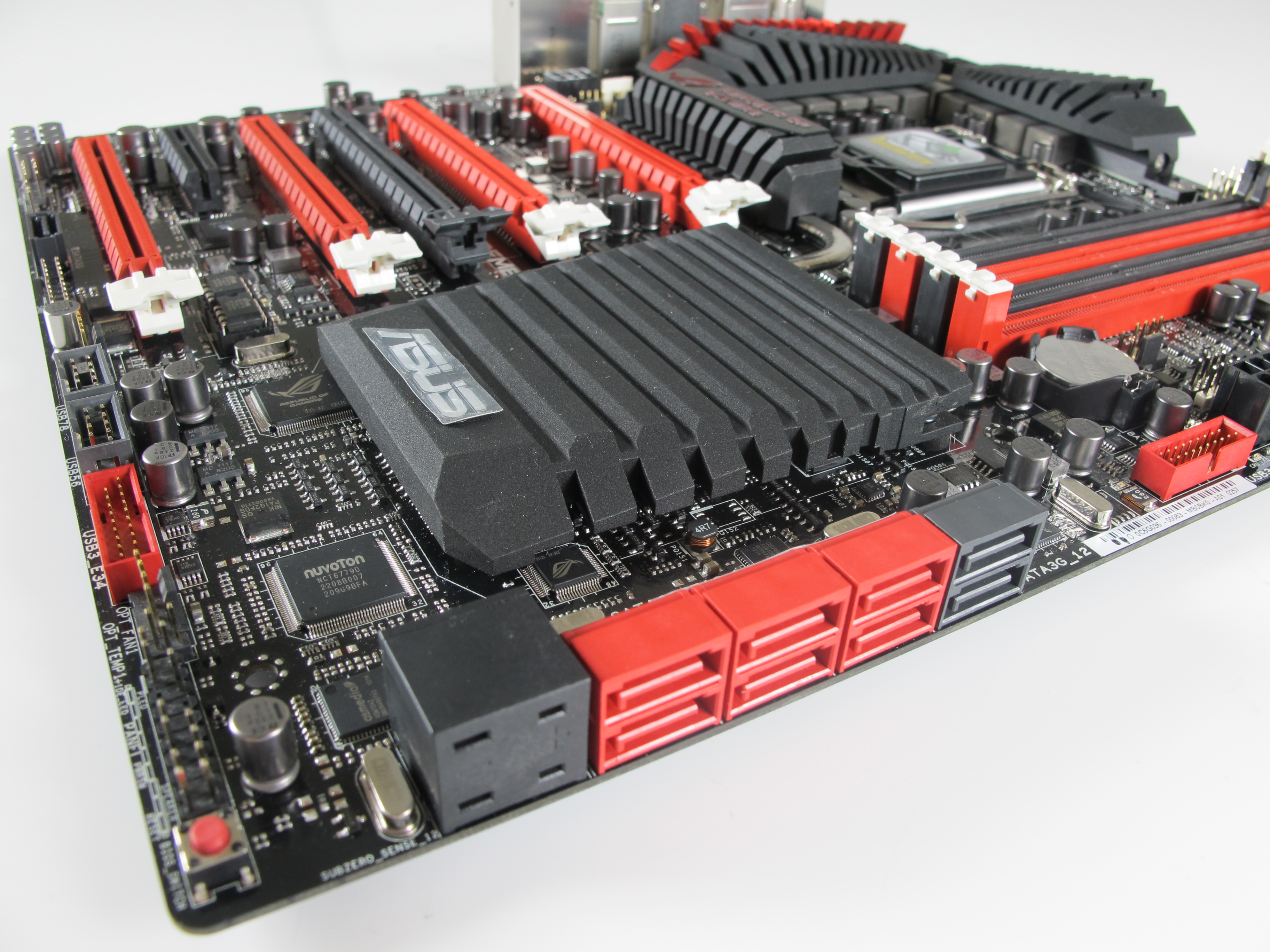

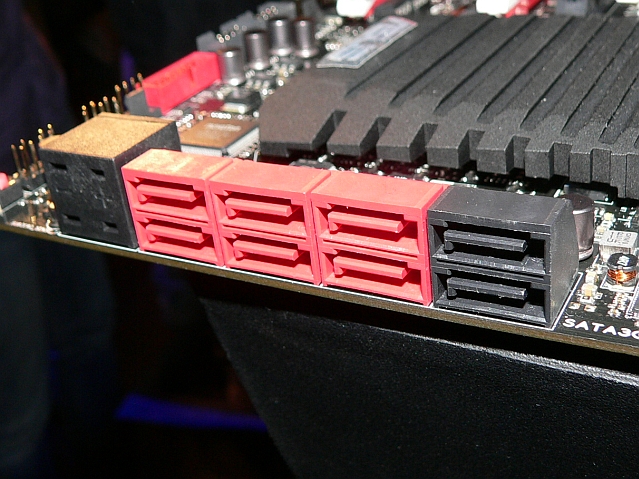

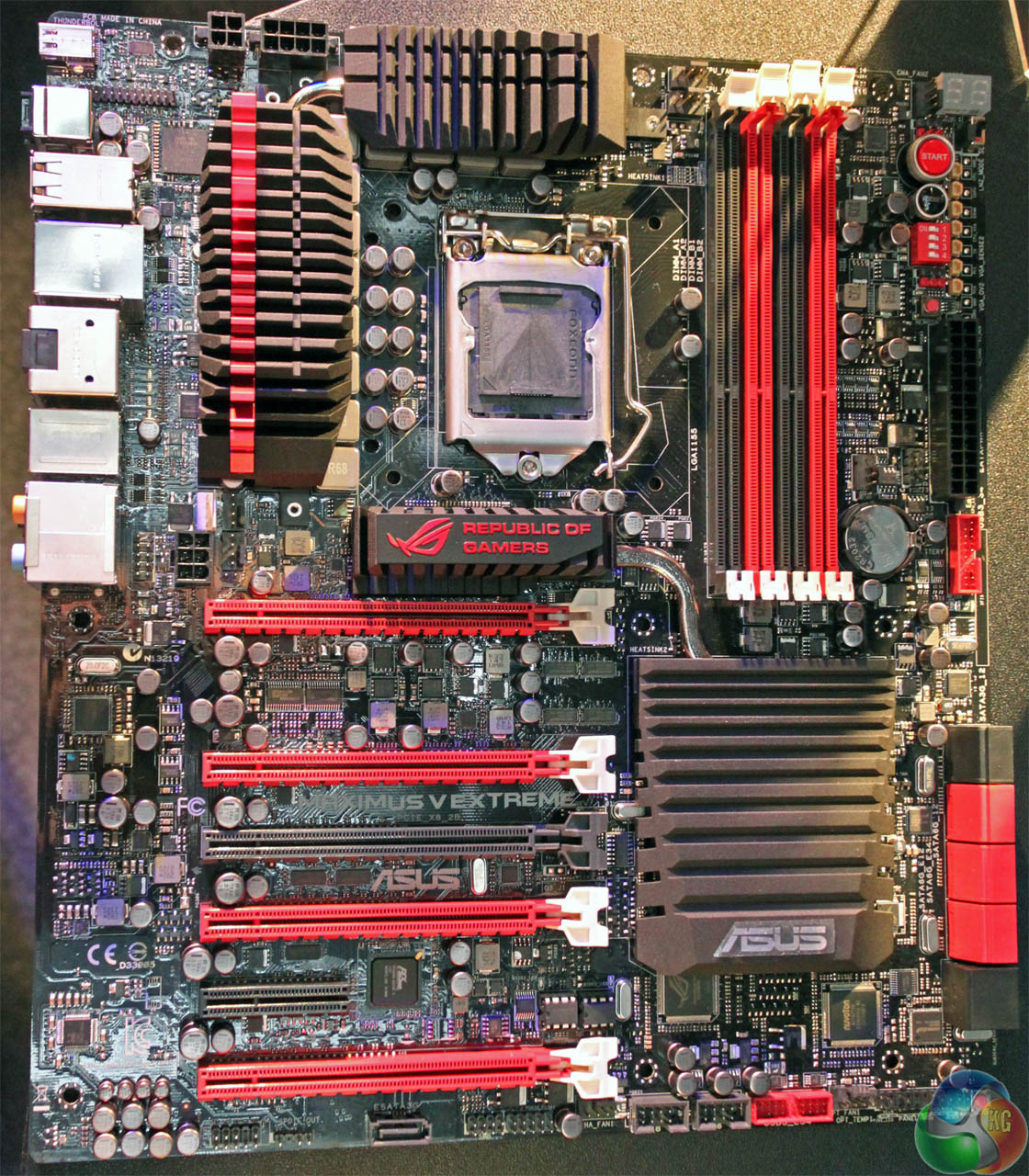

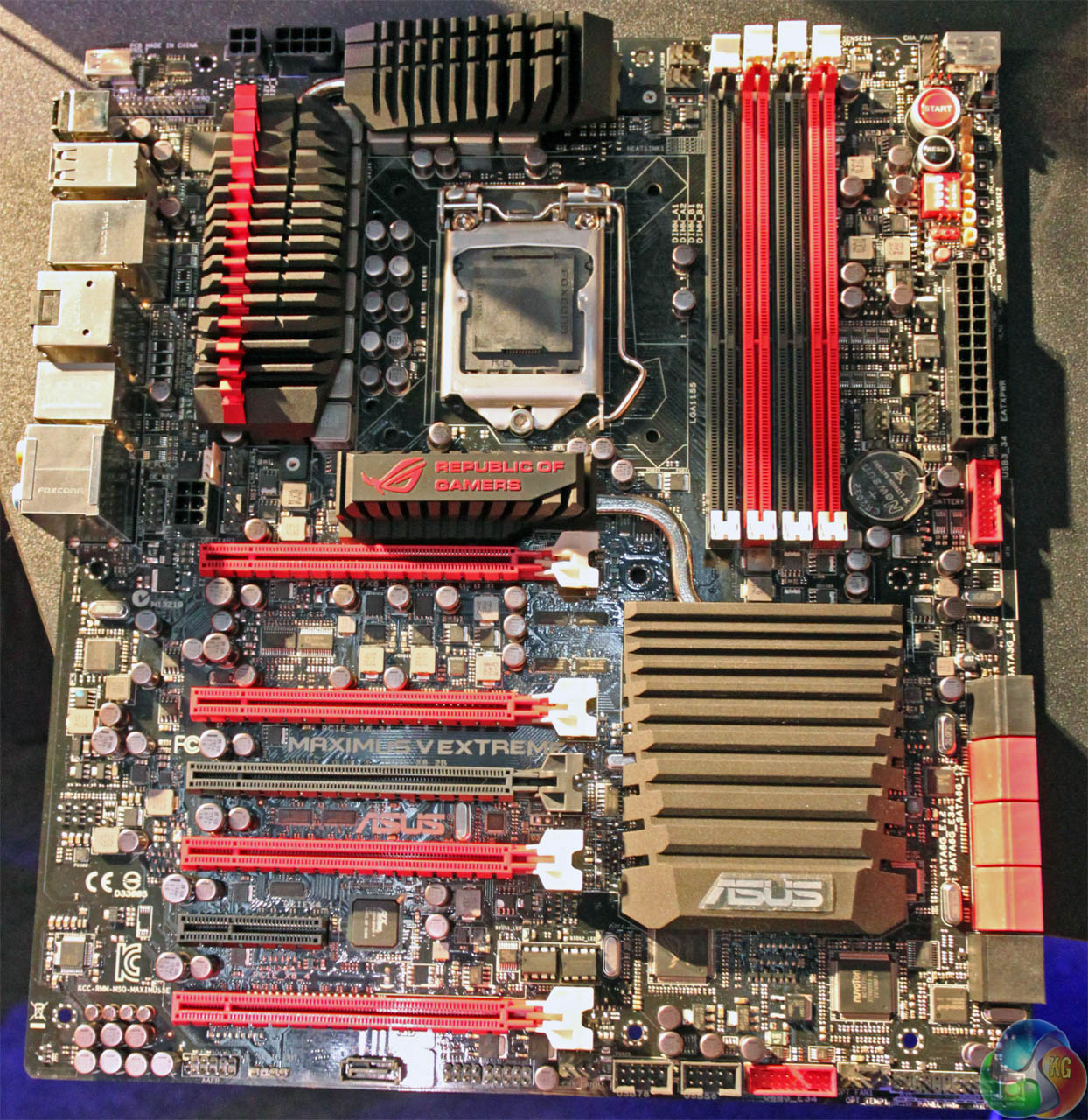

10 SATA er delt over 8 rettvinklet på siden av brettet (Z77 + ASMedia), én på basen (Z77) og en på mPCIe Combo kortet (Z77). Det er to sett med (svart) USB 2.0 pin-outs for fire porter og to (rød) USB 3.0 frontpanelet pin-outs også. Ligger i den nederste hjørne er BIOS bryteren, og over den SubZero Sense K-kontakt.

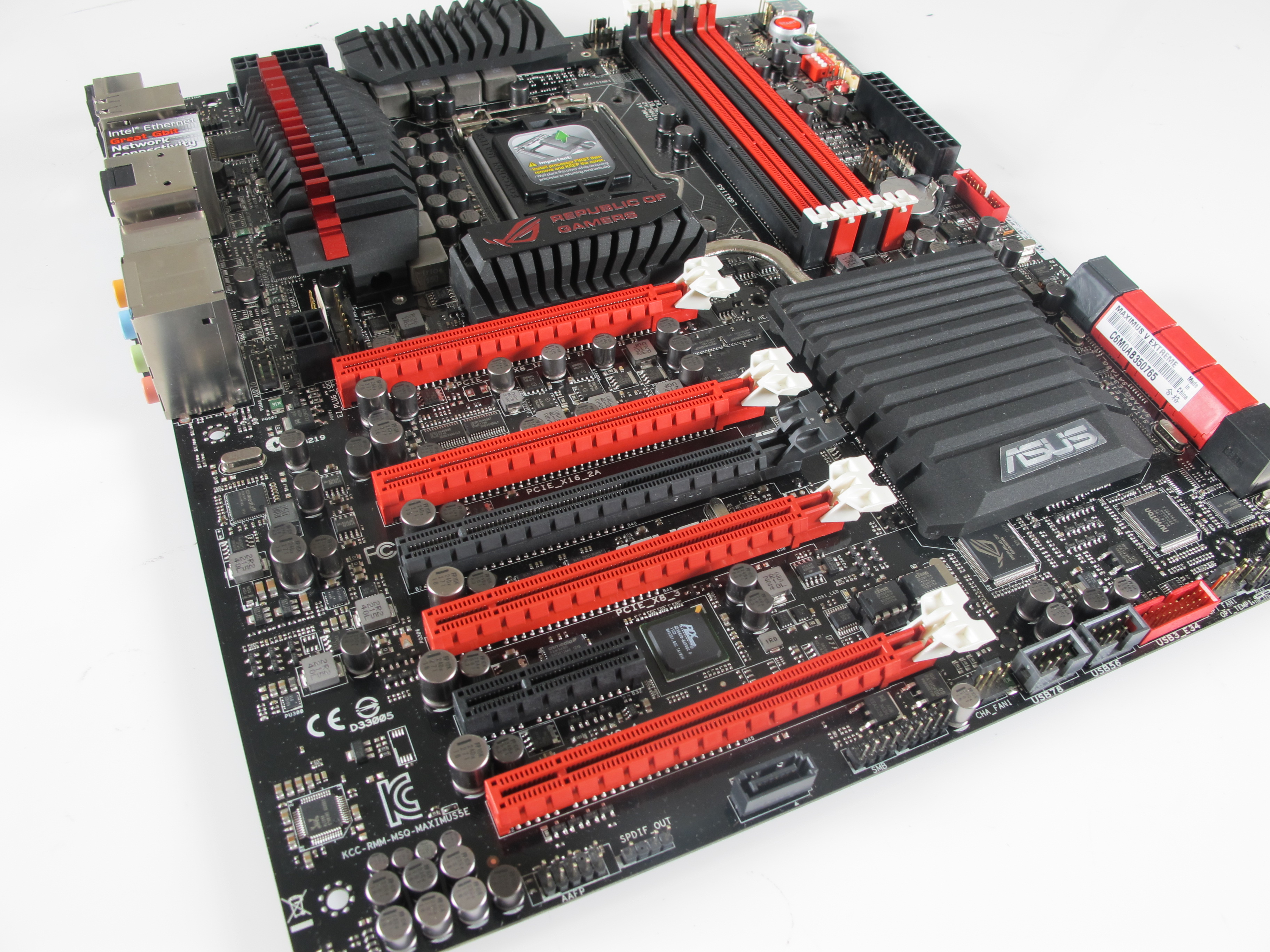

4-veis SLI / CrossFire-X & PCI-Express 3.0



4-veis SLI / CrossFire-X og all CPU kraften du kan mønstre har vært en stift diett av ytelse entusiaster så lenge ... vel, har 4-veis GPU vært tilgjengelig. Der Maximus V Formula serverer en 3-veis GPU spill-o-thon, den Maximus V Exterme ups anten med full 4-veis støtte levert over sine fire, rød, PCI-Express 3.0-spor som vises ovenfor.

Den delen er lett, men det er hvordan de er koblet som gjør Extreme annerledes.

Som LGA1155 CPUer bare har ett PCI-Express 16x-spor for grafikk, er dette koblet til en skjult PLX PCI-Express 3.0 multiplikatoren ligger under sentrale ROG heatsink, tar sin plass mellom CPU socket ovenfor og PCIe-spor den kobles til under. De PLX chip multipler singelen 16x med to, slik at ekstreme spillere og benchmarkers serveres opp 8x båndbredde på tvers av alle fire PCIe-spor. Men legger en ekstra chip legger også en data hop, noe som betyr litt ekstra ventetid. Mens nødvendig for 4-veis brukere, 2-veis benchmarkers (normale gamere vil ikke merke) ikke vil nedgangen i poeng. Det er en lignende situasjon som ble først markert på eldre hovedkort med NF200 chip. I lys av dette, tok Rog ingeniører tid til enheten en tilpasset system av PCI-Express lane veksling der hvis bare én eller to grafikkort er installert da PCI-Express 3.0 kjørefelt blir omplassert for å koble direkte til CPU, utenom PLX chip helt og fullstendig minimere latency.

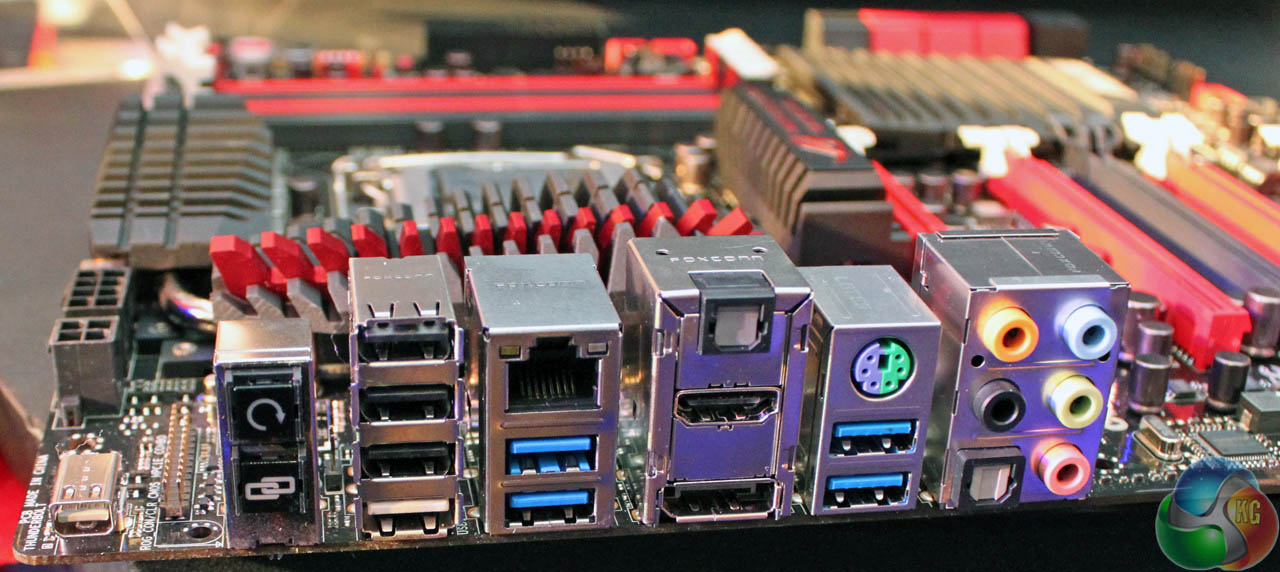

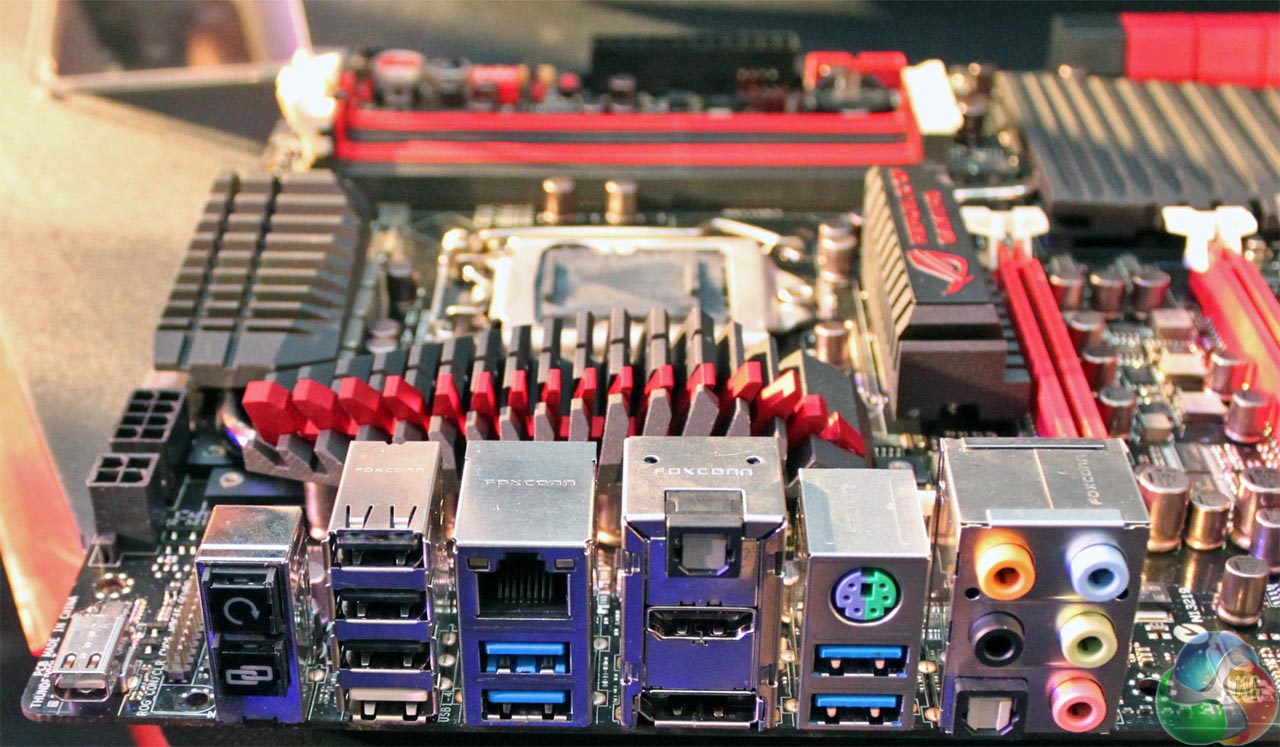

Intel Thunderbolt & the Rear I / O layout

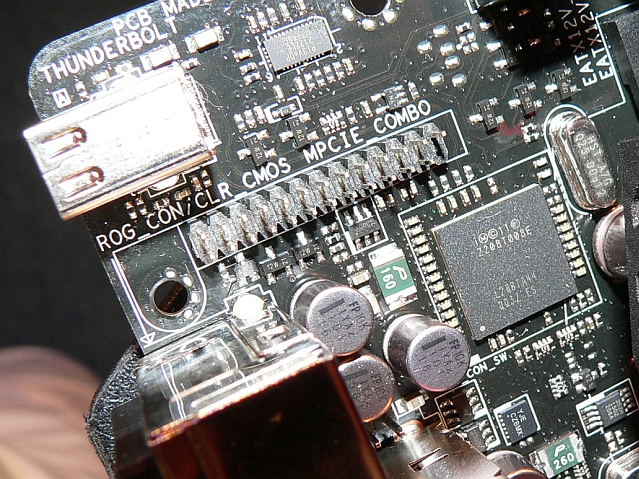

Akkurat som P8Z77-V Premium som nylig lanserte, legger Maximus V Extreme en Intel Thunderbolt port til sin maskinvare lineup på toppen av bakre I / O.

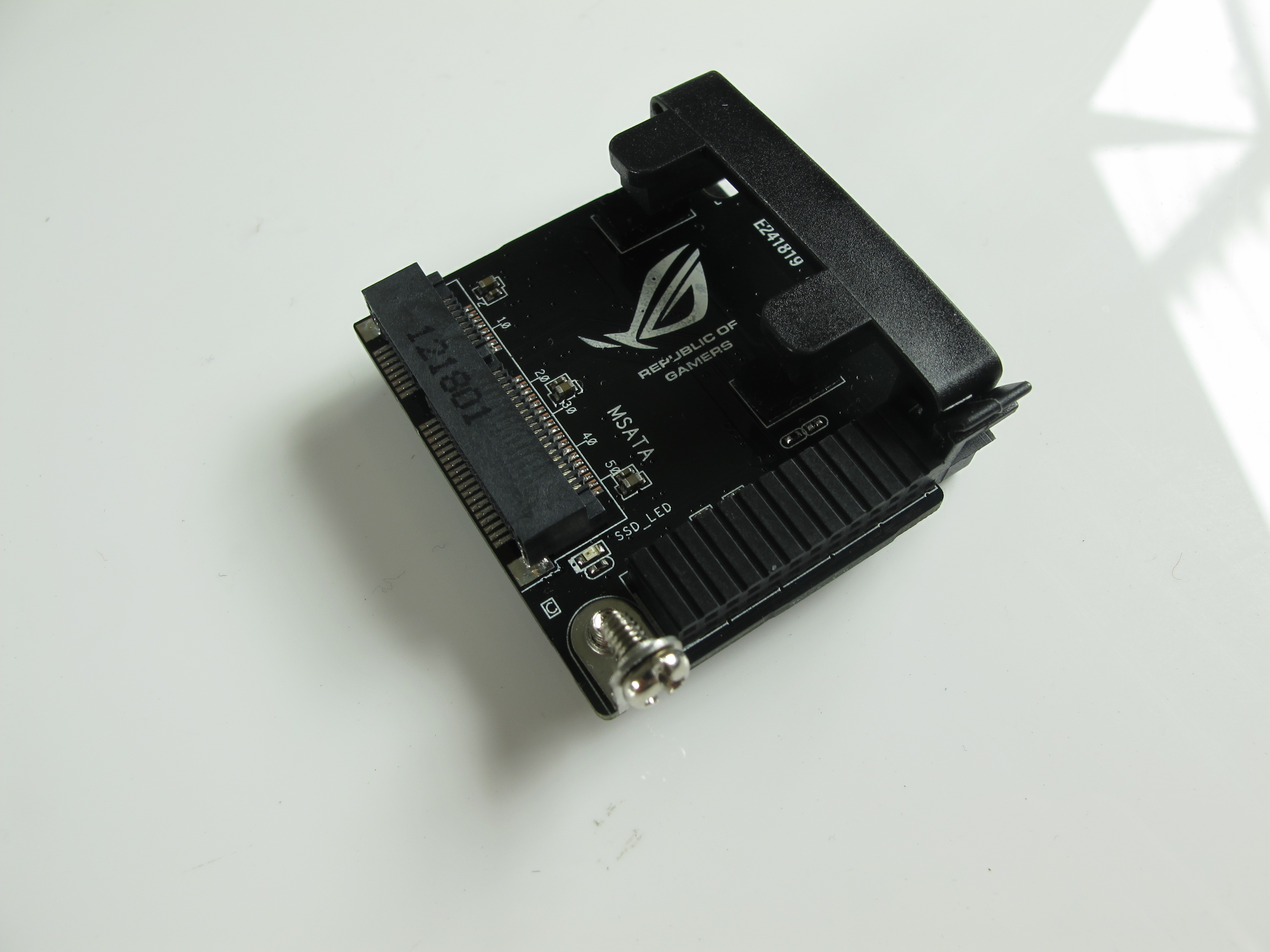

Den mPCIe Combo kortet kjent på alle Maximus V boards (men ledig i bildet ovenfor sorry) er plassert ved siden av. I likhet med Formel dette kommer med en 802.11n WiFi-kort sammen i mPCIe spalten med mSATA sporet på motsatt side fritt til å oppgradere.

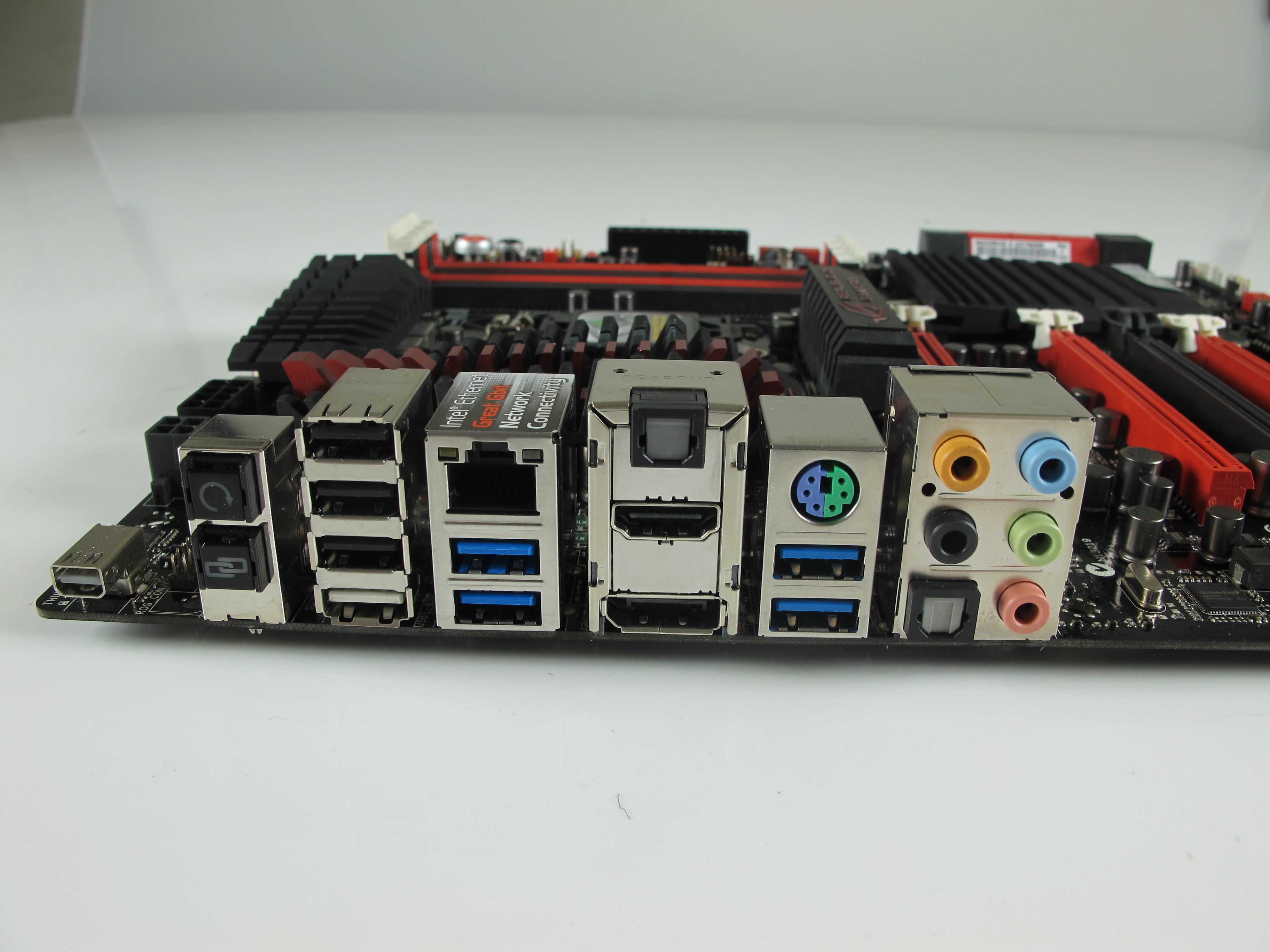

Neste er to knapper som representerer den stadig nyttig BIOS Flashback nederst og Clear CMOS øverst. Ved siden av disse er fire USB 2.0-porter, med den nederste hvite sporet dobler opp som BIOS Flashback kontakten, men kan brukes som en vanlig USB-port i Windows. Fire USB 3.0-porter (i blått), Intel Gigabit LAN, DisplayPort og HDMI-video-utganger, optisk S / PDIF og 7.1-kanals HD-surround lyd. PS2 tastatur / mus port er fremdeles der fordi ekstreme overklokkere kan foretrekke å slå av USB helt, arbeider helt gjennom arven I / O-brikke som er upåvirket av ekstreme endringer frekvenser over hele linja. La oss ikke glemme spillere også - mekaniske tastaturer er å bringe tilbake PS2 kontakten, da den kan godta flere samtidige tastetrykkene.

OC Key, VGA Hotwire & subzero Sense

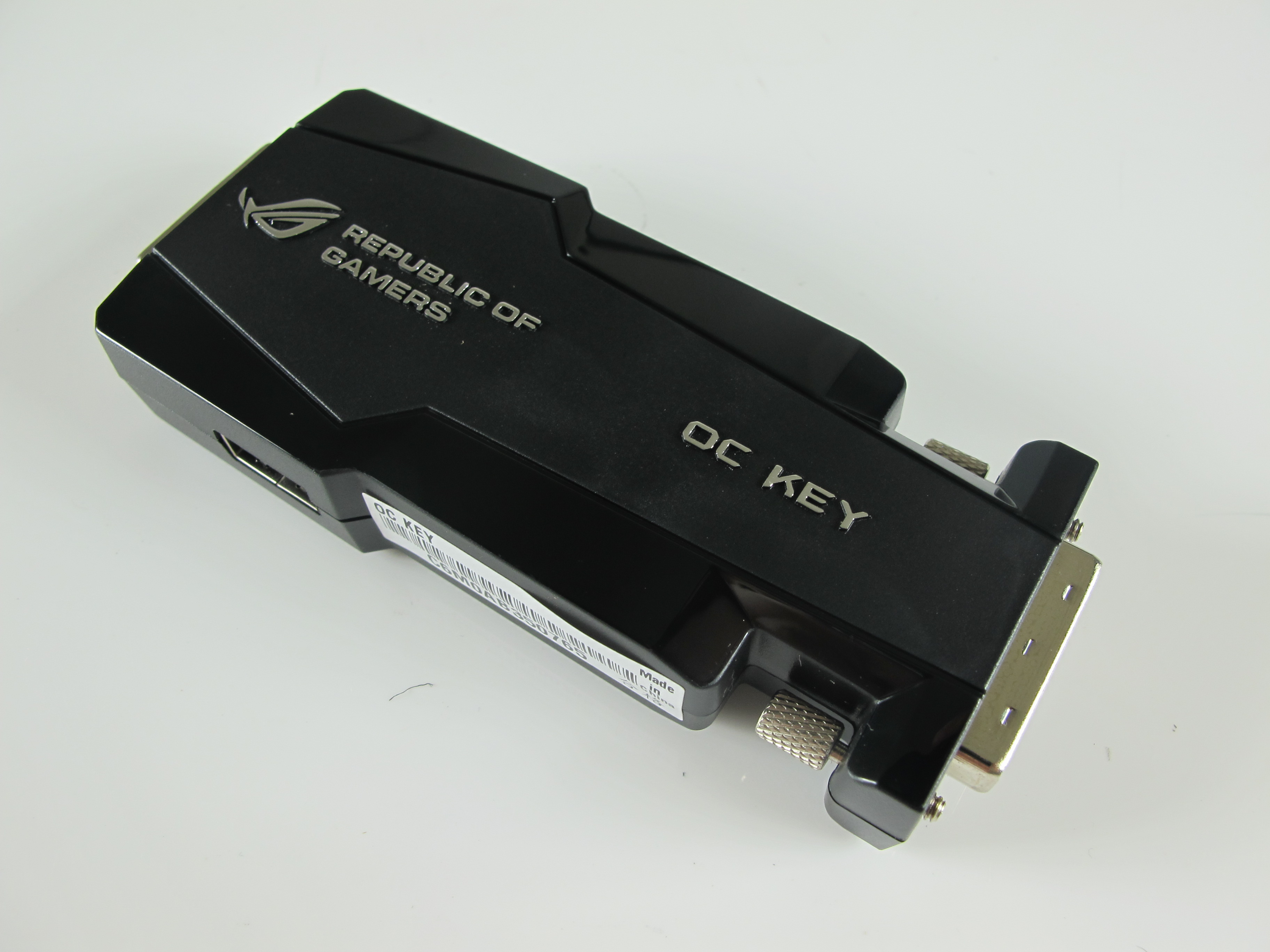

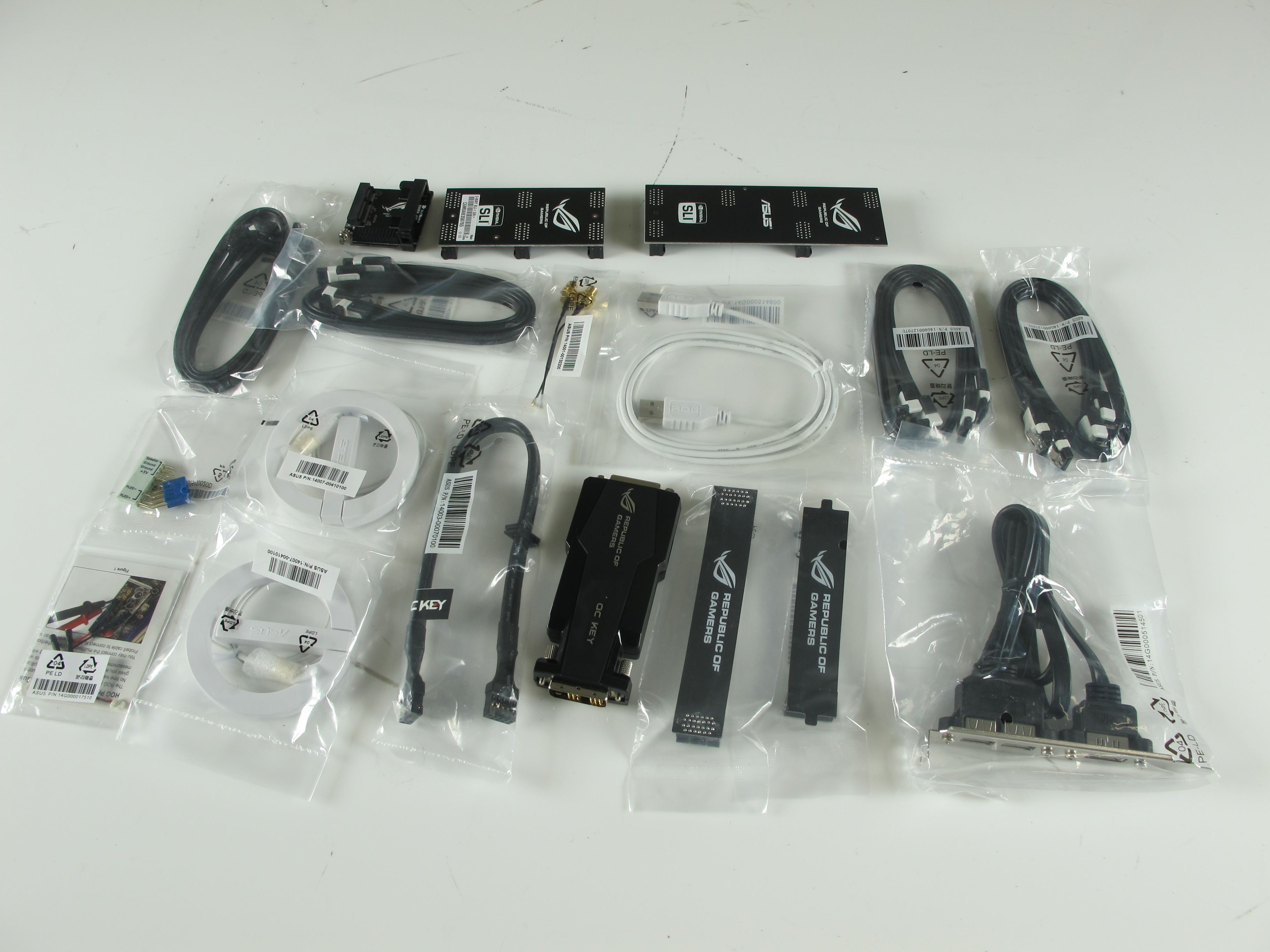

Husk OC Key fra Rampage Extreme IV? Det kommer sammen i Maximus V Extreme boksen. Faktisk hele settet av OC Key, VGA Hotwire og subzero Sense legges til sin funksjon sett.

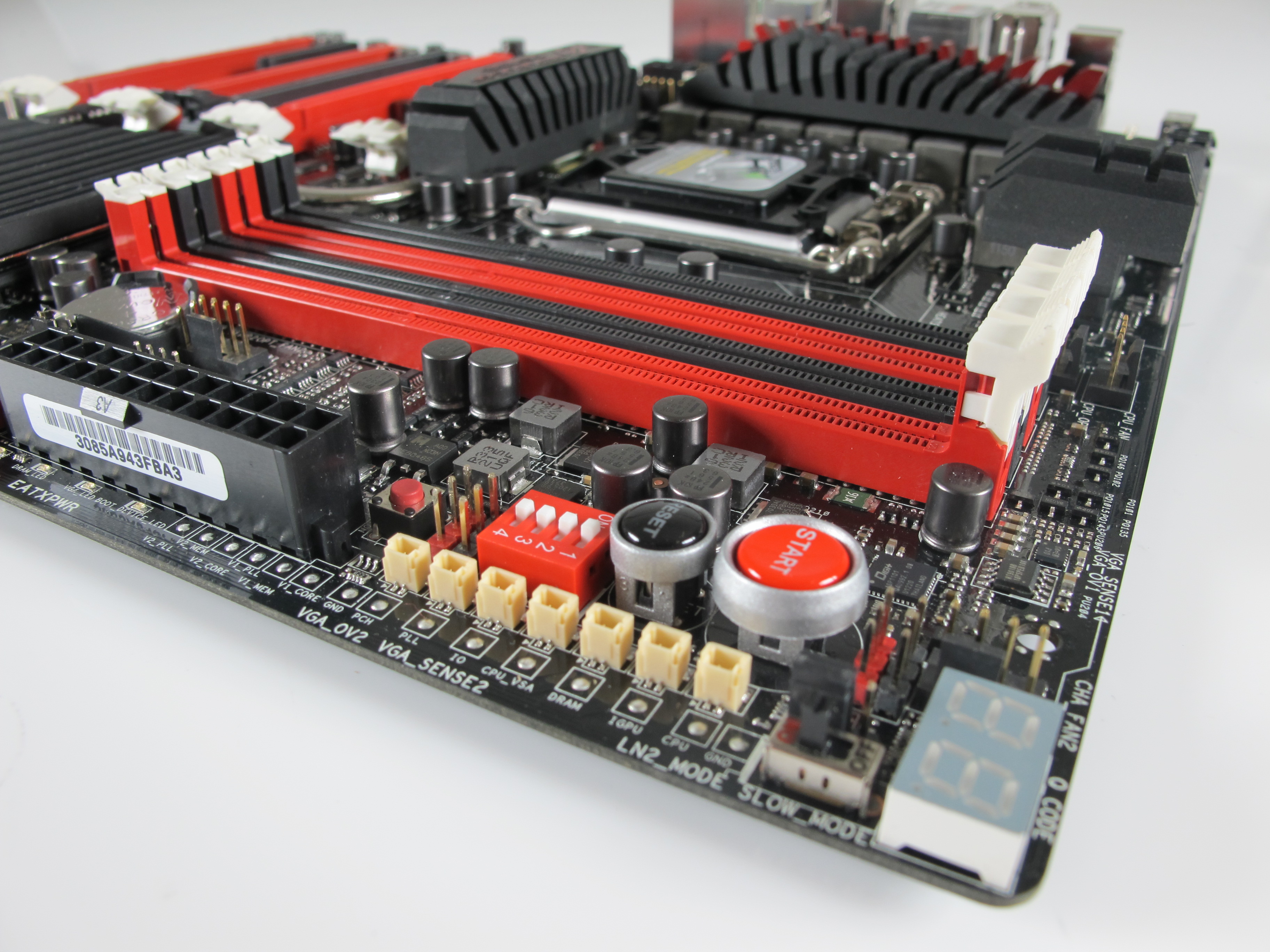

Opp i øvre høyre er det også debug LED, treg modusbryteren for ekstreme OCers, ProbeIt avlesninger, Go-knappen for på direkten OC Profile bytter, og fire VGA Hotwire 3-pinouts.

Den nye ROG MATRIX HD 7970 og nylig utgitt GeForce GTX 680 DirectCU II har begge VGA Hotwire porter på dem som sync-up med begge disse ekstreme styrene.















YOUTUBE VIDEOER:





http://www.youtube.com/watch?v=M-3X9vTSVug





http://www.youtube.com/watch?v=fZbEqCaMpl8



Endret 4. juli 2012 av Bond33

[Fantomtegningen]

Ifølge Youtube brukeren skal Formula og Extreme bli lansert enten 11. juni eller i løpet av den tredje uken av juni, spørs hvilken forhandler og hvilket land.
