Hjelp med PNP og NPN-transistor?

[EspenFe]

Heisann!



Har snart en stor og viktig prøve i dataelektronikk, og kommer garantert til å få spørsmål ang. NPN og PNP transistorer.



Jeg vet at hFE er forsterkningen i en transistor, og at NPN og PNP har forskjellig polaritet.



Men hva er forskjellen i en krets? NPN har jo dioden fra basis-emitter i lederetning, og i PNP så er den i sperreretning? Vil ikke dette sperre for forsterkningen i emitter-kollektor kretsen ved bruk av en PNP?

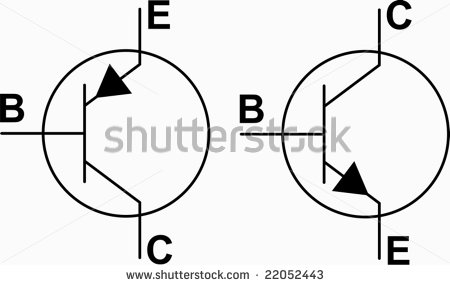

Legger ved bilde



[arne22]

Begge transistorene har jo to stk diodeoverganger. På PNP og på NPN så er de to diodeovergangene rettet hver sin vei.



Hvordan transistoren virker rent praktisk det kommer jo for en stor del an på hvordan man kobler den opp med motstandsnettverk og slike ting, og ikke transistoren selv, så mye.



Fant en link til en ganske bra beskrivelse som riktig nok bare ser ut til å forklare NPN transistoren.

http://sksk.no/Trans...lfagseminar.pdf





Edit:



Og her fant jeg en ganske brukbar forklaring på selve PNP og NPN transistoren, med fokus på transistoren selv og ikke så mye oppkoblingen av transistoren. (Det er på engelsk)



PNP: http://www.radartuto...rs/hl20.en.html

NPN: http://www.radartuto...rs/hl19.en.html



Og ennå litt mer og kanskje ennå litt bedre:

PNP: http://www.electronics-tutorials.ws/transistor/tran_3.html

NPN: http://www.electronics-tutorials.ws/transistor/tran_2.html
