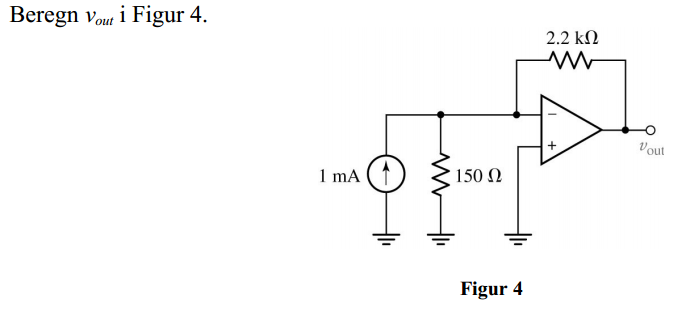

Hvordan løser jeg denne?

[acela]

Aldri sett denne typen før der strømkilden er inkludert.

Noen tips?

[Thorsen]

Glem første tanke, se heller her:

http://nptel.iitm.ac.in/courses/Webcourse-contents/IIT-ROORKEE/Analog%20circuits/lecturers/lecture_14/lecture14_page1.htm

Endret 16. mai 2012 av Thorsen

[acela]

Ah, takker :-)

[vaskemaskinen]

kan bruke kildetransformasjon og få en spenningskilde med seriemotstand. Da blir det en krest for standard negativ tilbakekobling. Du må benytte operasjonsforsterkerens regneregler:



vp=vn (= 0 i dette tilfellet)

ip = 0

in = 0



der n og p er henholdsvis negativ og positiv inngang på operasjonsforsterkeren.

[acela]

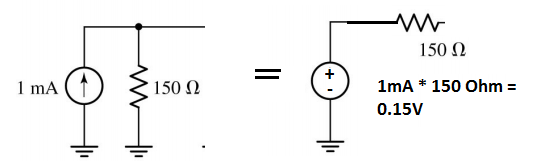

Hmm, okei. Har aldri sett kildetransformasjon før. Så på et par eksempler og kom opp med dette. Ser det rett ut?

[vaskemaskinen]

ser riktig ut det. Kildetransformasjonen er ikke viktig, men for noen er det enklere å forstå det slik. En annen måte å se det på er at vn=vp=0, dvs spenningen er 0 over 150 ohms-motstanden, og det vil ikke gå strøm gjennom denne. Da må strømmen gå gjennom motstanden på 2,2 kohm. Nå det går gjennom denne faller spenningen. Med andre ord får utgangen på opampen på 2,2 kohm*1mA = 2,2 V lavere spenning enn vn = 0. Da blir vout=vn-2,2 = -2,2V

[acela]

Jeg forstår nå

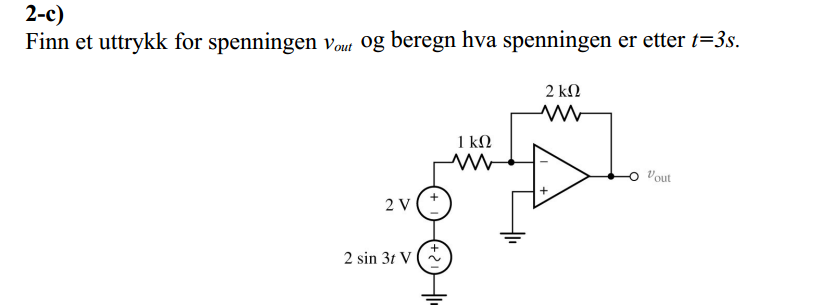

Har gått videre og står fast på denne nå.



Blir funksjonen noe som dette?:



V_out(t) = 2sin(3t) + "kretsen" (altså V_out utenom sin-delen)

V_out(t) = 2sin(3t) - 4V (eller absoluttverdi?)

[vaskemaskinen]

her kan du bruke superposisjonsprinsippet og regne på spenningskildene hver for seg. Ellers kan jeg si at dette er en negativ tilbakekobling og signalet (både sinussignalet og dc verdien) blir forsterket med [-2kOhm/1kOhm = -2]. Kan utledes med samme regneregler som forrige. vp = vn= 0; in = 0; ip = 0 (hvor p og n er inngangspolene til opampen).
