Hvorfor får jeg vekselstrøm etter likeretterbroen?

[Danieluh]

Heisann!

Jeg prøver å fikse en JVC DVD TH-R3 og har sett litt på skjemaer og åpna og sett inne i den.

Når spilleren har stått litt starter den, det står please wait og vifta går. Så kutter den, vifta stopper, displayet black'er ut og trafoen begynner å tikke circa 10-15 tikk i sekundet.



Jeg har funnet ut at det går vekselstrøm gjennom D5101, R5109, R5103 og C5102. Her skulle det gått likestrøm. (Før den kutter måler jeg rundt 120-180 volt, husker ikke nøyaktig.

Alle diodene i likeretterbroen leder.



Noen idè om hva som kan være feil?



Om det trengs noe mer info, bare spør!

Hjertelig takknemmelig for all hjelp jeg kan få!

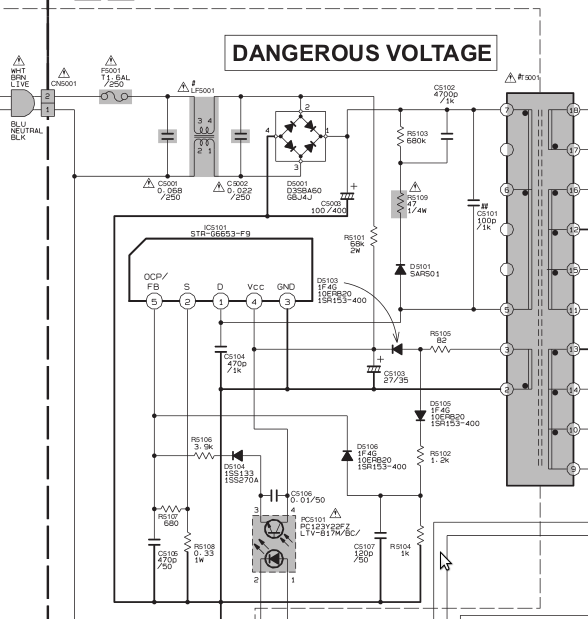

Bildet viser diagram for inngangskretsen på DVD-spilleren.

[NilsJohan]

Kanskje sjekke om det er noe galt med C5003? Det er denne som skal filtrere ut vekselstrømmen fra det som kommer ut av likeretterbroen.

[Danieluh]

Skal prøve å få sjekka den i kveld.



Det ligger forøvrig noe hvit størkna gugge rundt den i to små klumper. Er det fra fabrikken?

Jeg har aldri vært borti gugge fra kondensatorer, de jeg har sett sprengt har vært tørre.

Gugga kan ikke komme fra kondensatoren?

Den er forøvrig ikke poppa i toppen.

[tingo]

Hvis det ikke er andre kondensatorer som har "gugge" rundt seg (at det kunne være lim for eksempel), så tyder alt på at den kommer fra C5003. Og nei, det er ikke slik fra fabrikken. Unntaket er som nevnt, at noen ganger kan større komponenter være limt fast.

[Danieluh]

Ingen andre som er limt, men limet er over to skraverte felt tilknyttet ringen rundt kondensatoren, så er nok en (dårlig) liming fra fabrikken ja.

Får bestille en ny kondensator. Denne bør vel duge bra?

http://no.farnell.com/epcos/b43505a9107m000/capacitor-snap-in-400v-100uf/dp/1839297?Ntt=B43505A9107M000

[Danieluh]

Har fått bytta delen, og spilleren stod med "Please wait" på displayet lenge lenge. Til slutt gadd jeg ikke se på den blinke lenger, og tok ut strømmen for å koble i DVD-spilleren som hadde en veldig kranglete kontakt. Jeg fikk den i til slutt, satte i strømmen, og så fort den fikk strøm kom tikkelyden fra trafoen tilbake.

Så nå er kretsen igjen med vekselstrøm..



Hva nå?

[aop9020]

Ehh...

Du må poste hele skjemaet!

Her er noe snodig..

Du kan ikke kjøre DC inn på trafoen som er til høyre i skjemaet.. det blir såvidt en liten magnet..



Hele skjemaet og gjerne et bilde..

[Big_JT]

Skal ikke påstå jeg er noe ekspert i elektronikk, men har iallefall noen tanker:



Strømforsyningen ser ut til å være en eller annen form for SMPS. Dette ut i fra at det er en trafo midt i strømfosyningen etter en likeretterbro . Sansynligvis også grunnen til at du målte AC spenning der, noe som kan være riktig. Uten å se resten av kretsen for strømforsyningen er det vanskelig å komme med flere råd.

[Danieluh]

Skjema: http://dhtube.net/fi...dvd-th-r3r1.pdf

Skjema for hovedkortet er på side 13.



Bilder: http://dhtube.net/filer/dvd









Takker for all hjelp så langt

[aop9020]

Tok en kjap titt nå..

STR G6651 er en switche regulator, så du trenger ikke lete etter DC der i området..



Først : har du et oscilloscop? isolertrafo eller måleprobe for høy spenning?



Det du kan sjekke er de ferdige regulerte DC-nivåene til høyre på kortet..

Hva slags spenninger får du der? Stemmer de med det som er oppgitt i servicemanualen?

Avventer svar på dette før vi går videre..



edit : på side 31 i servicemanualen finner du oversikt over spenningene du forventer å måle.



Andreas

Endret 27. april 2012 av aop9020
