Den lille* Corsair 550D-tråden

[MDCCLXXVI]

Corsair Obsidian 550D





Nå har dette kabinettet vært ute på markedet et par uker, og testene begynner å dukke opp på diverse nettsteder.





Specs

• Fire 5.25” drev

• Seks 3.5” harddisk-rammer (med plass til 2.5" SSD-er)

• Åtte ekspansjons-spor

• Støtter de fleste 240mm radiatorer (15mm klaring)

• To års garanti

• ATX, mATX

• Midi-tårn

• Stålkonstruksjon med Aluminiumsdør

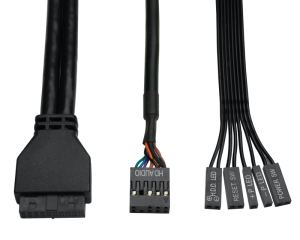

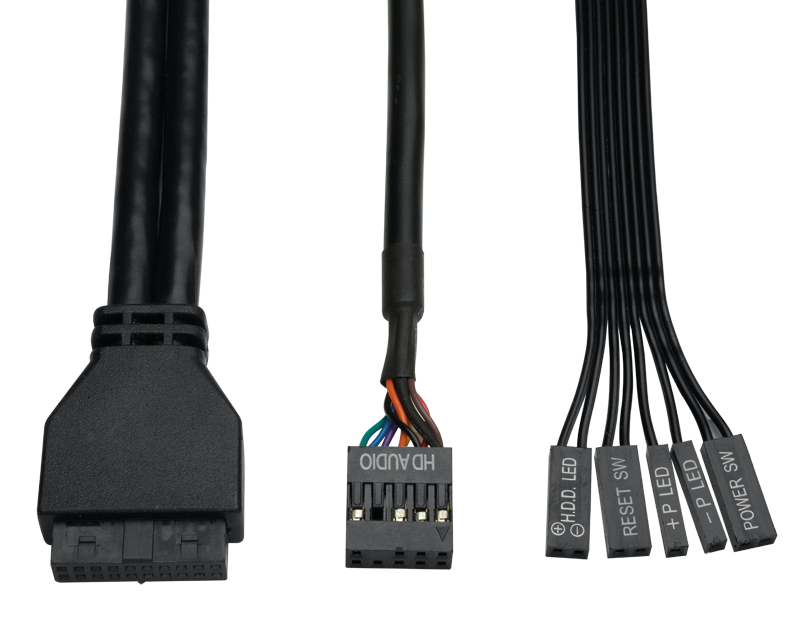

• Front I/O panel med

  • To USB 3.0 tilkoblinger

  • 3.5mm hodetelefon- og mic-uttak

  • Power-og reset-knapper


  [*]49.5 cm (H) x 22.1 cm (B) 53.1 cm (D)

  [*]10 vifte-plasseringer

  • Seks 120mm/140mm

  • Fire 120mm

  • Én 200mm (sidedør)


  [*]Tre 120mm vifter inkludert

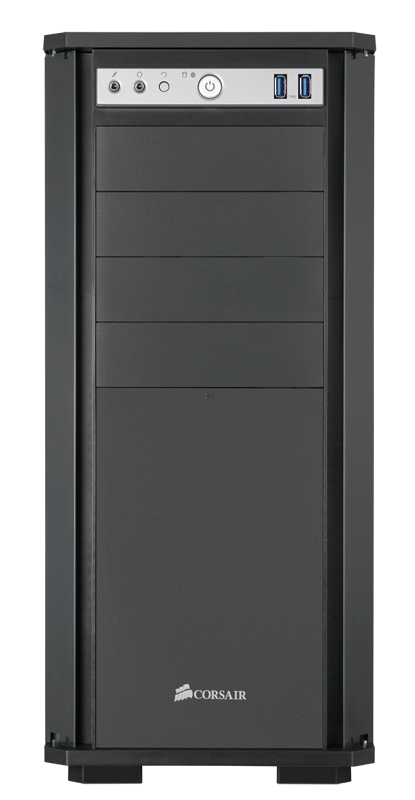

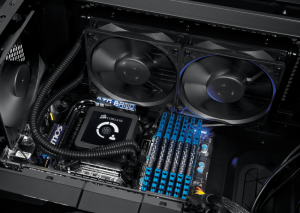

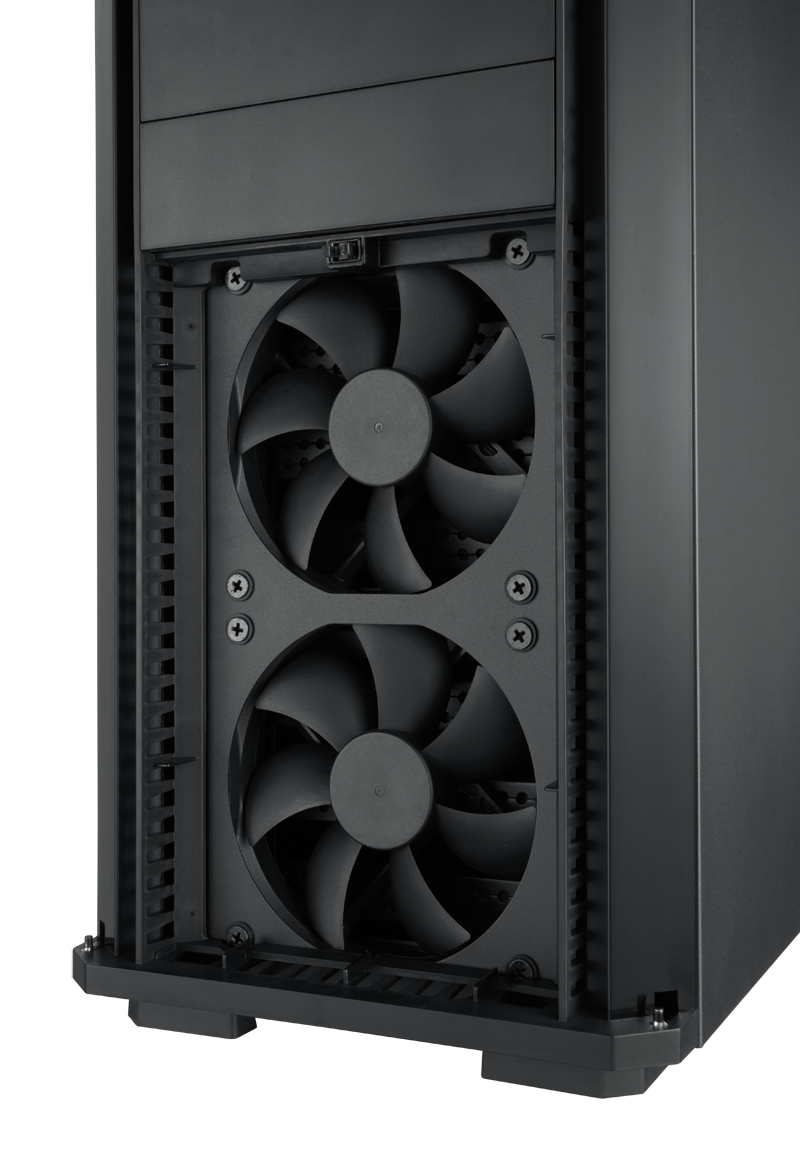

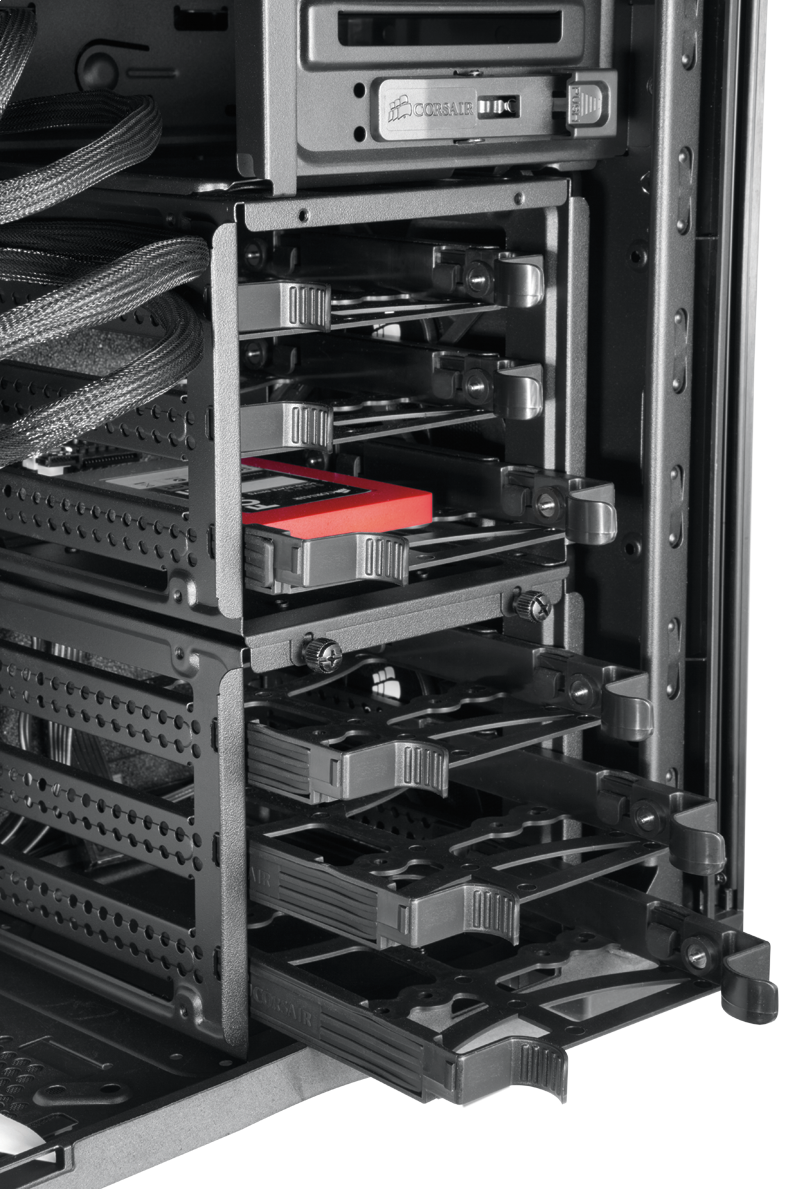

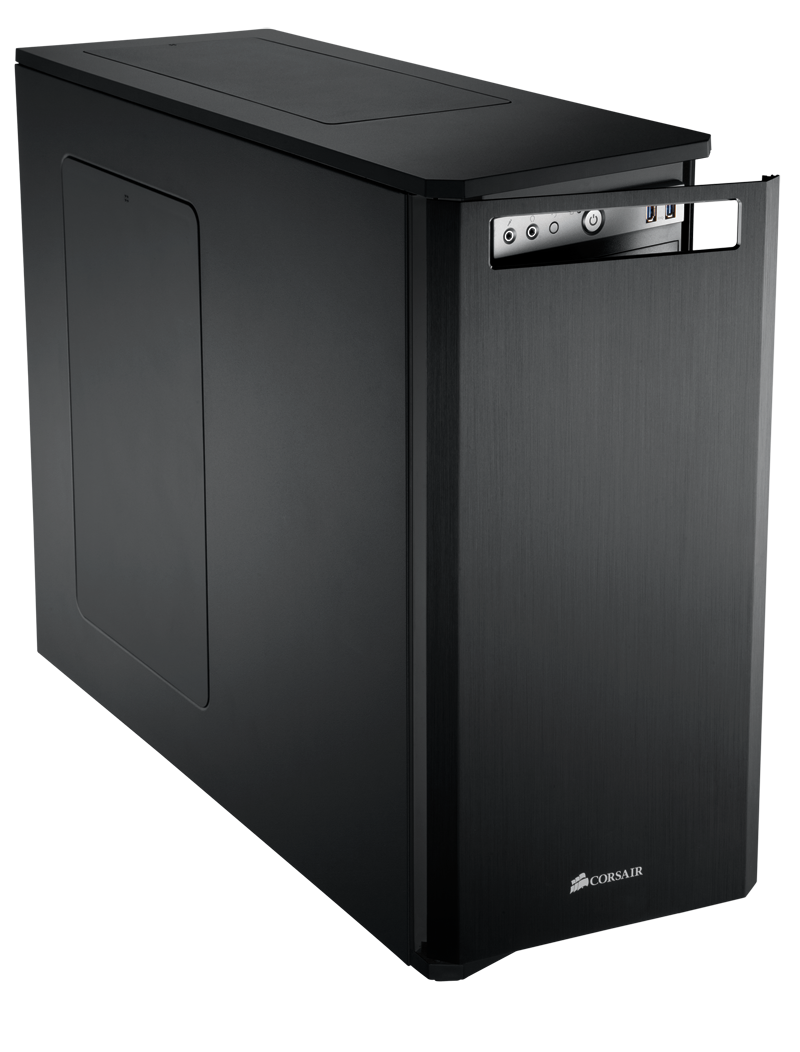

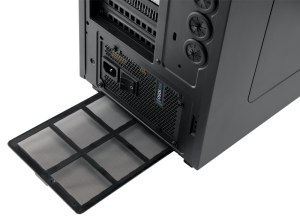

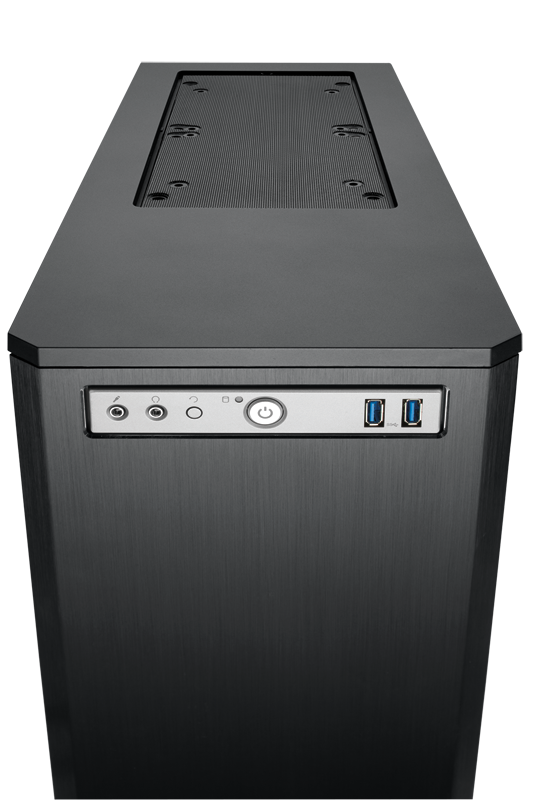

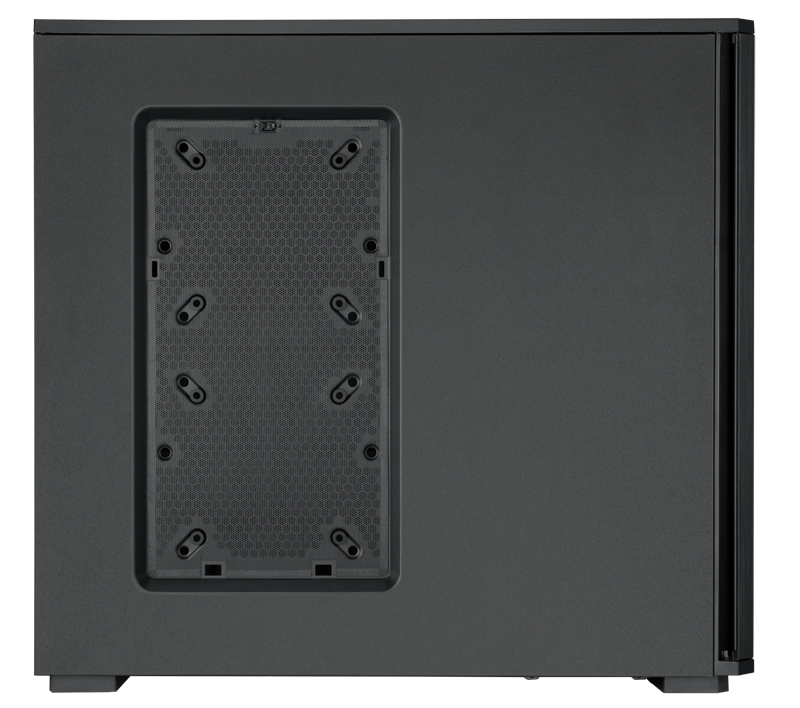

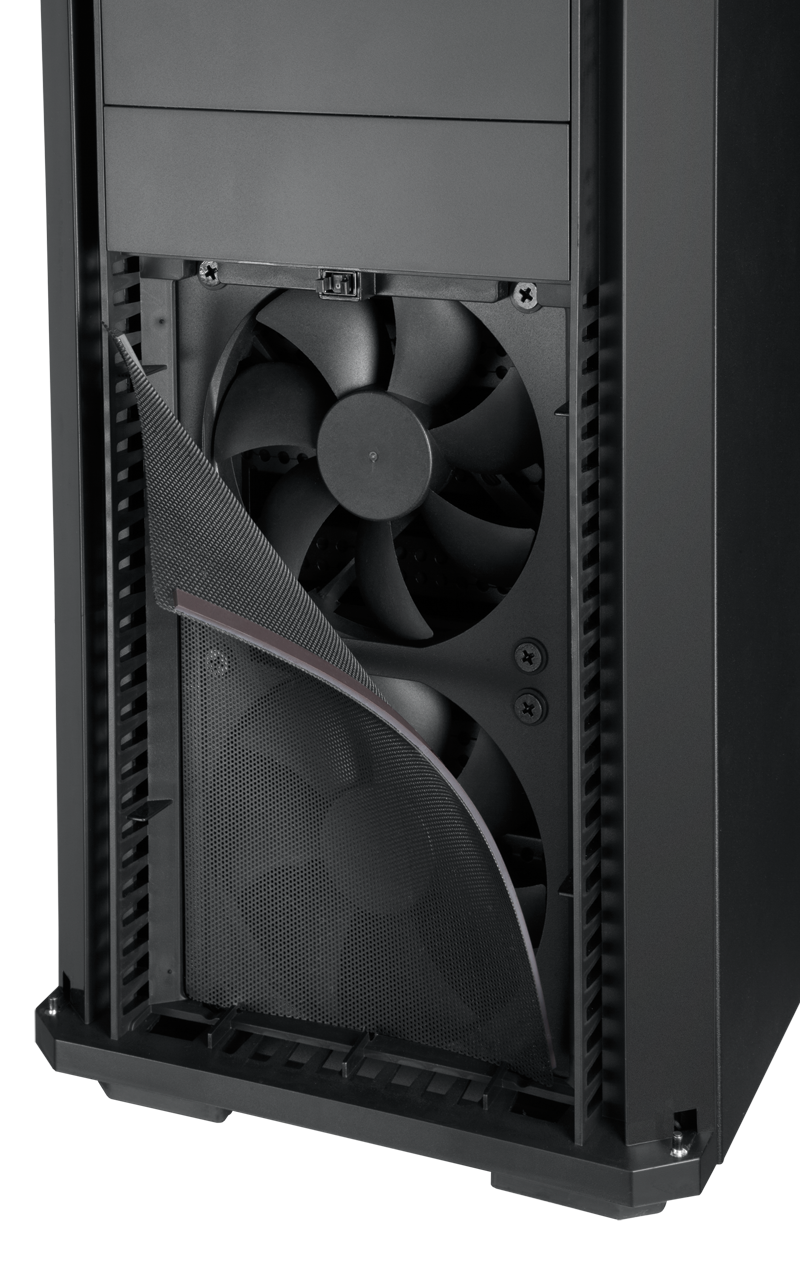

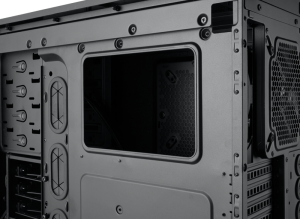

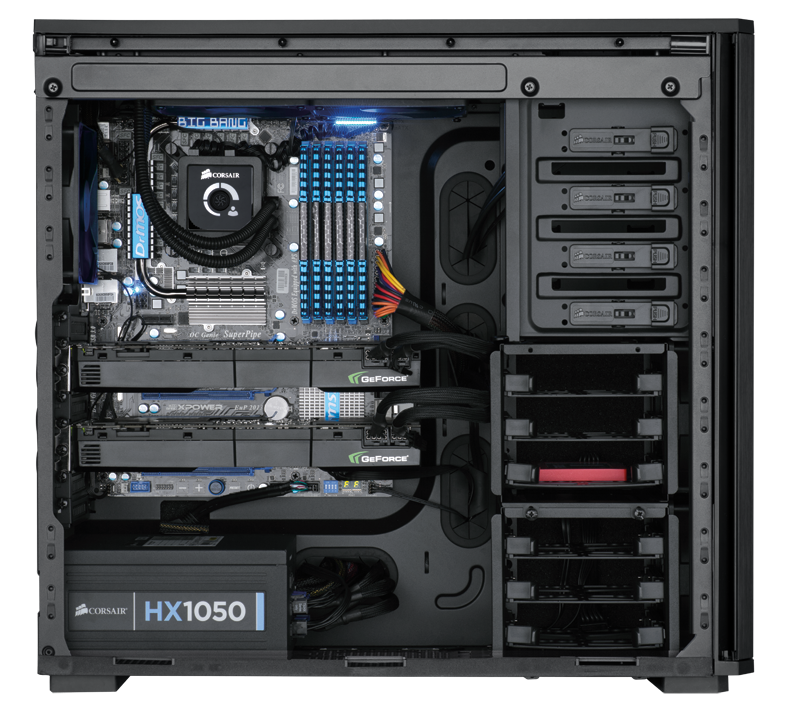

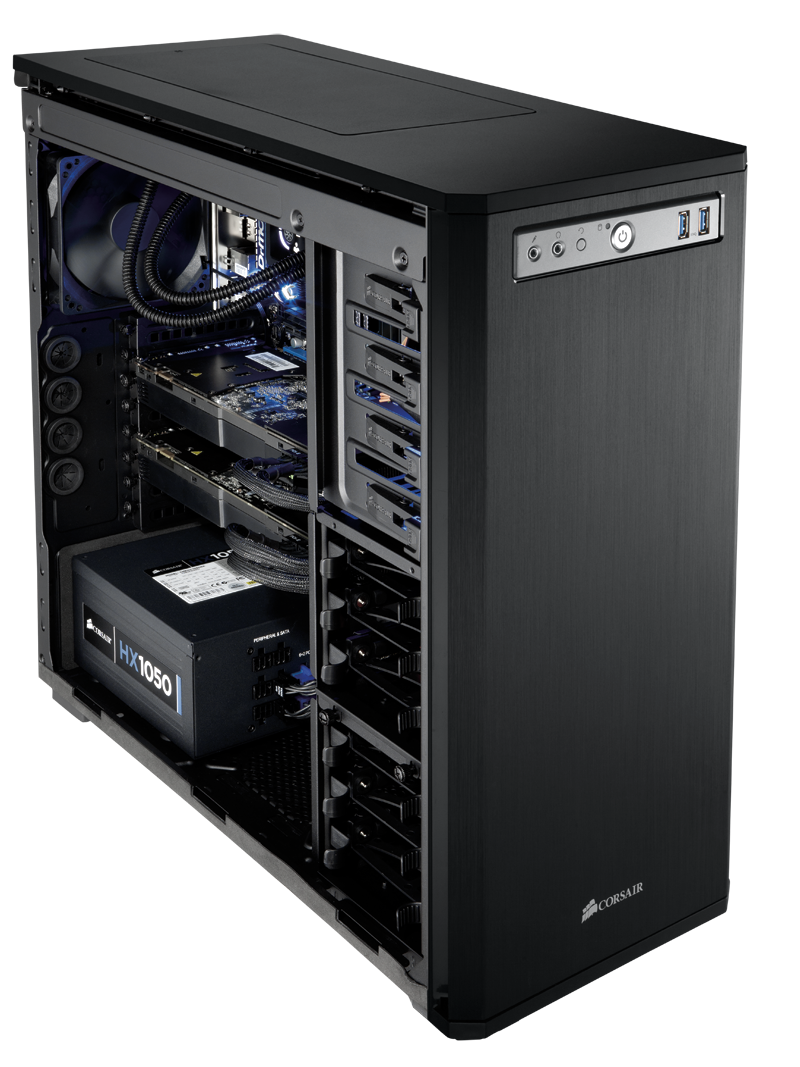

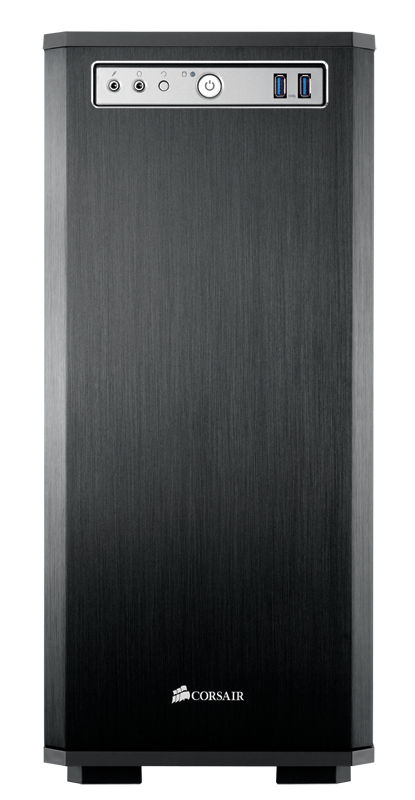

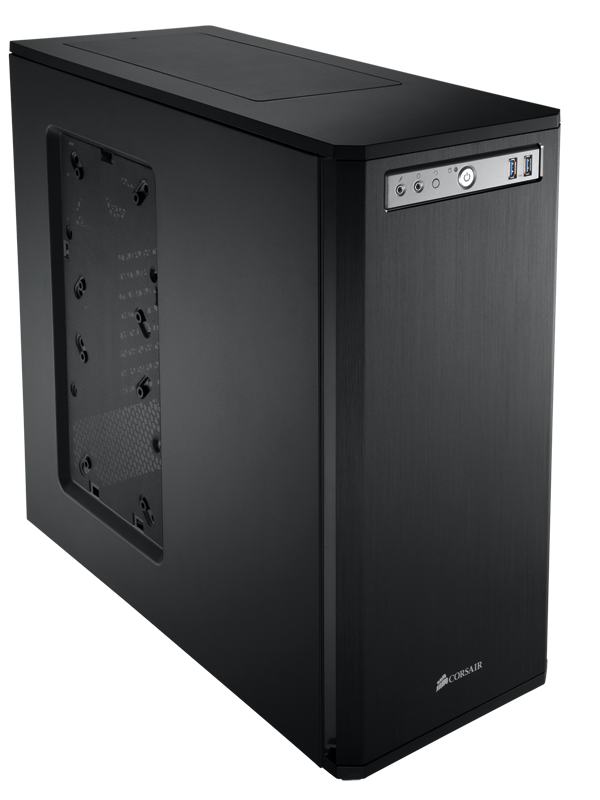

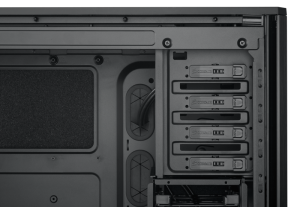

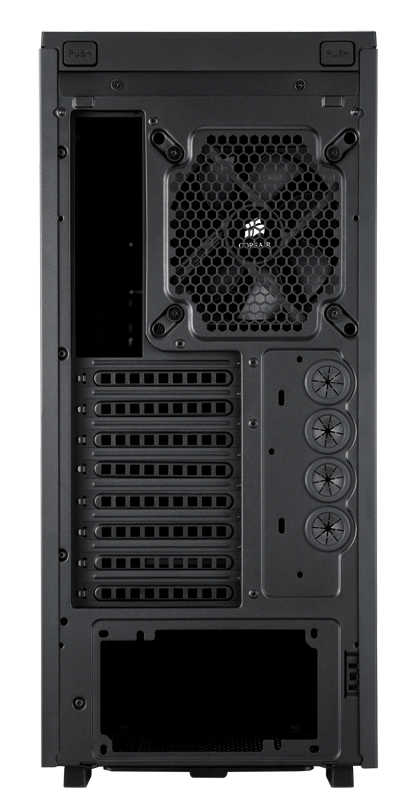

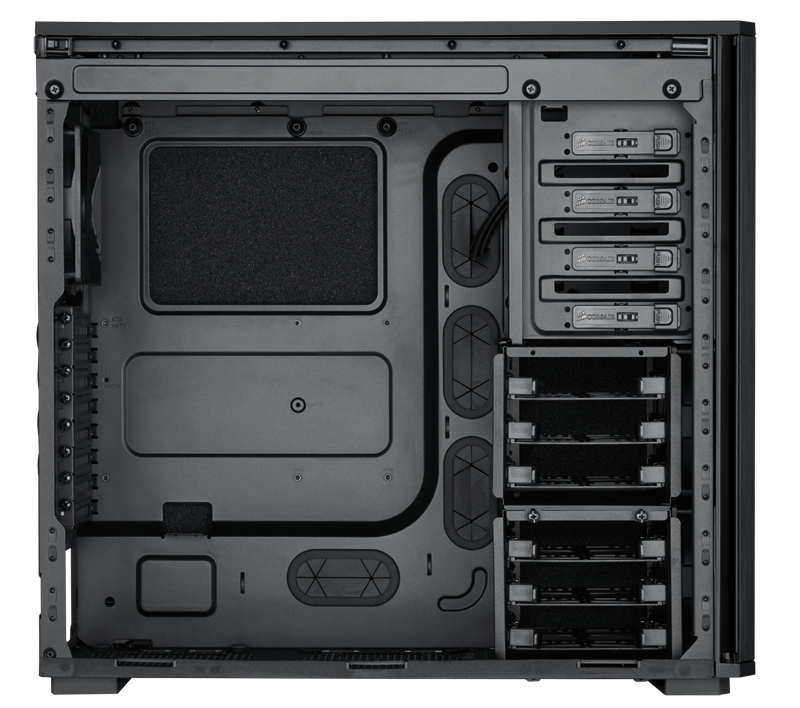

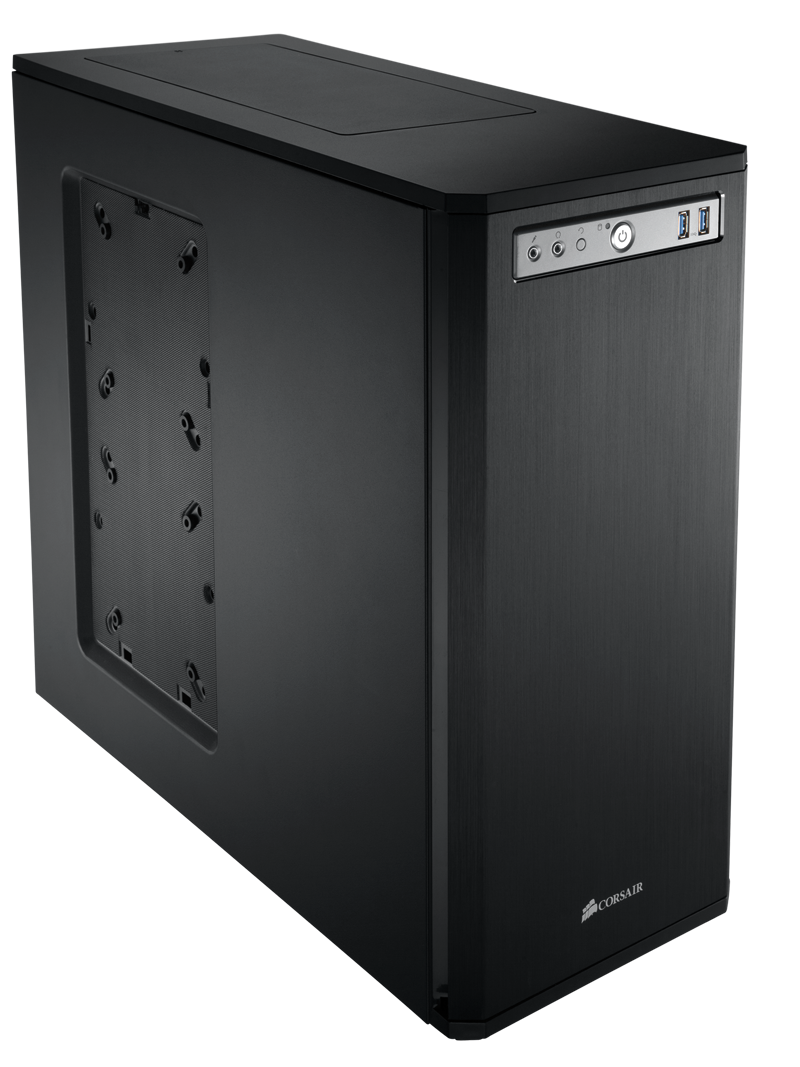

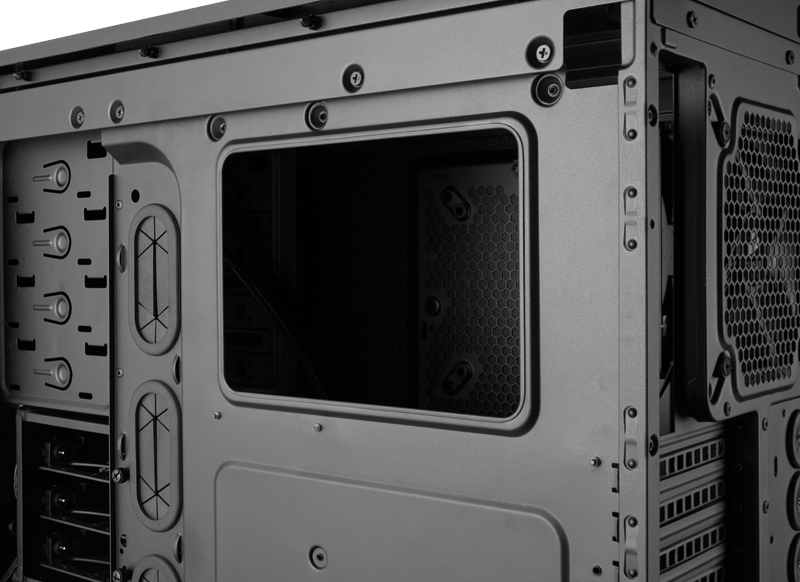

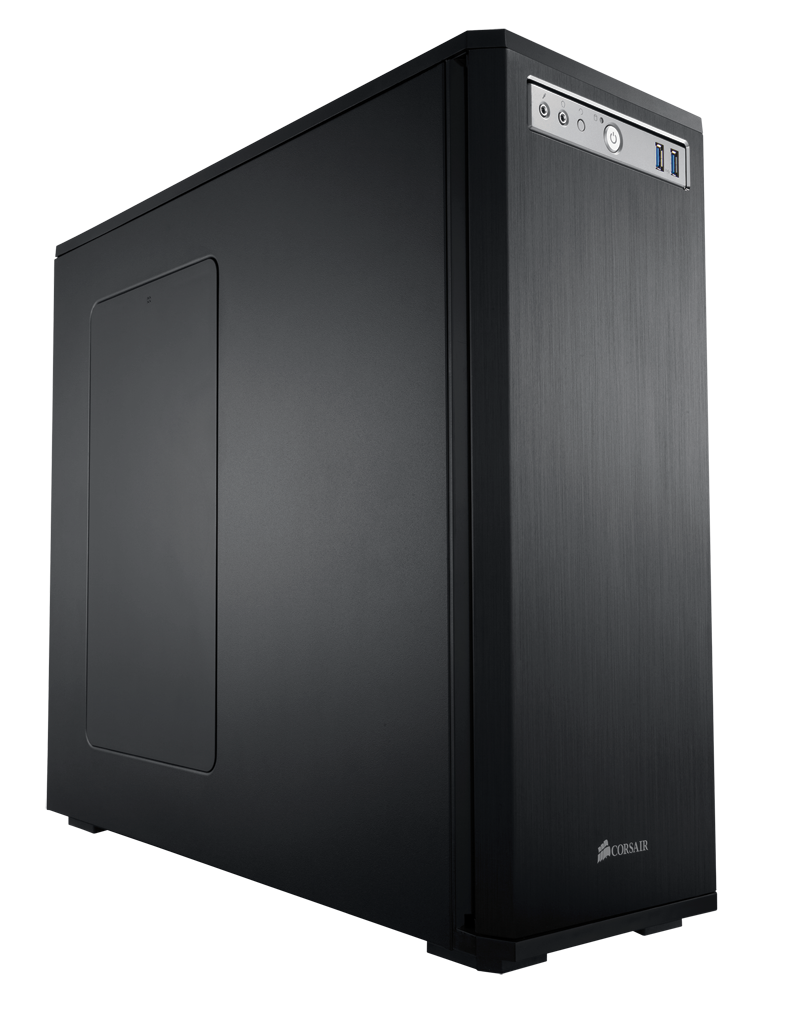

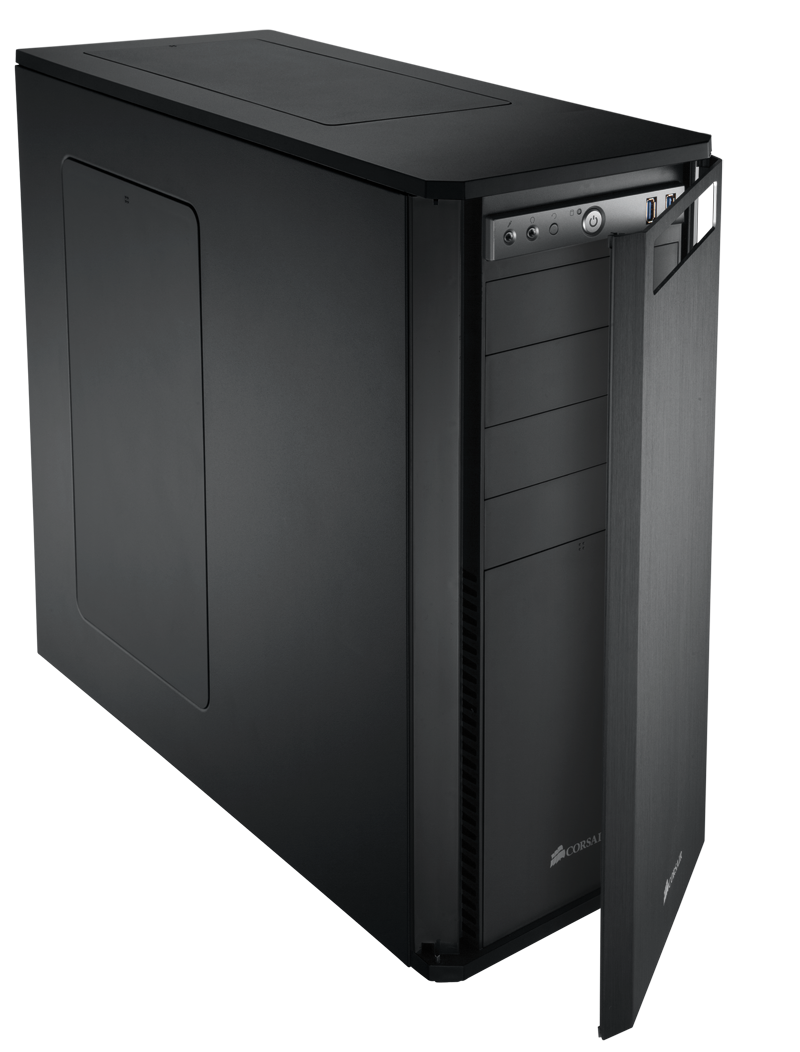

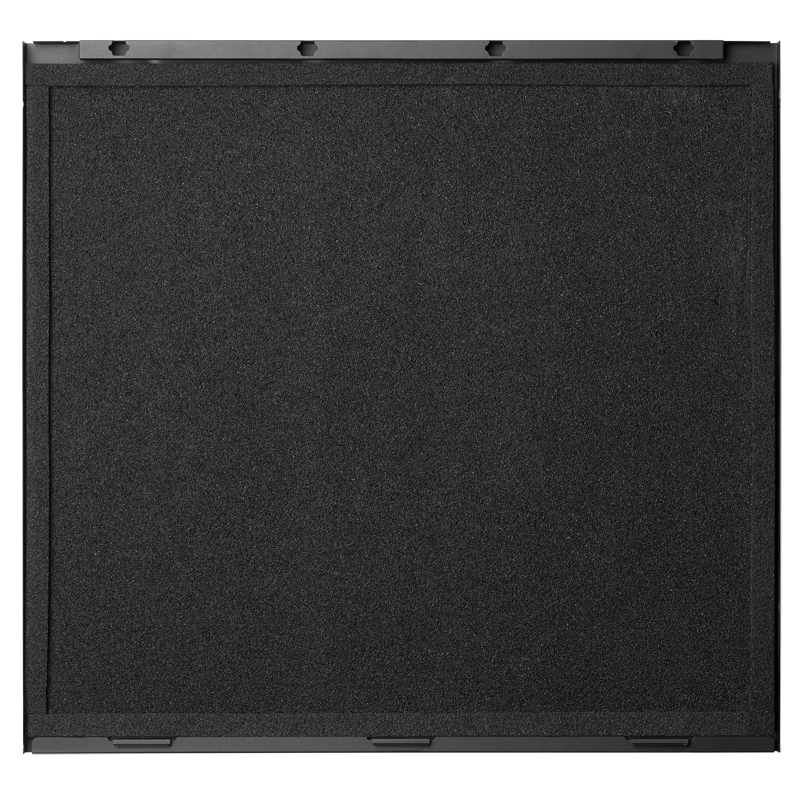

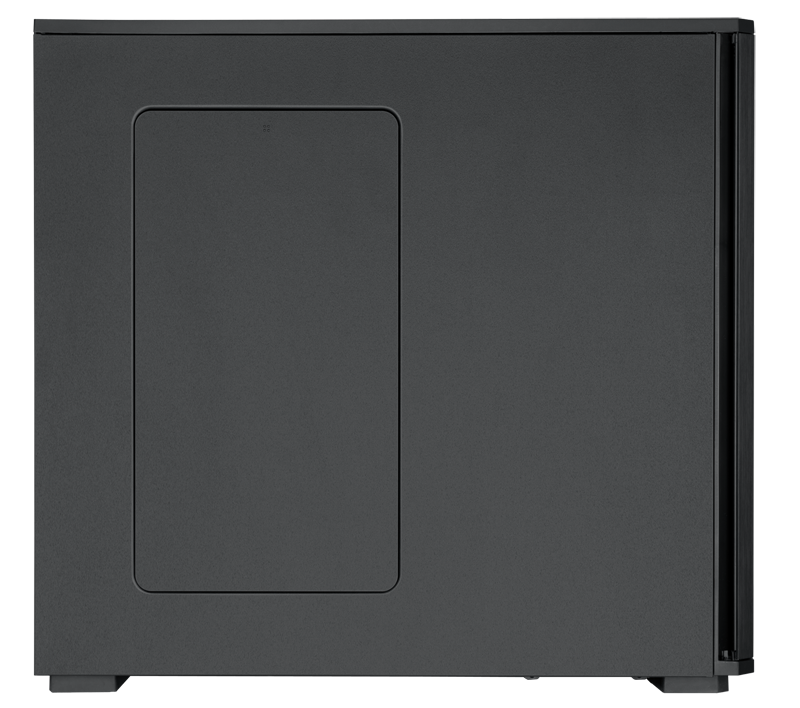

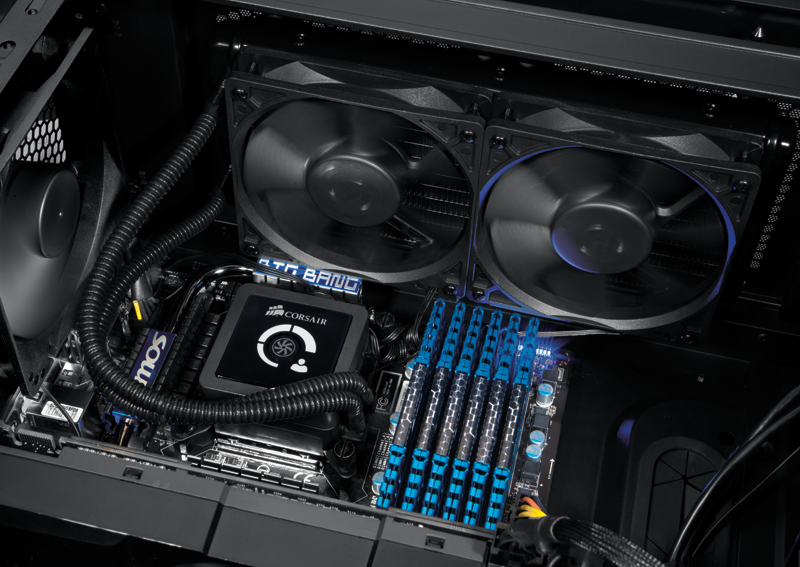

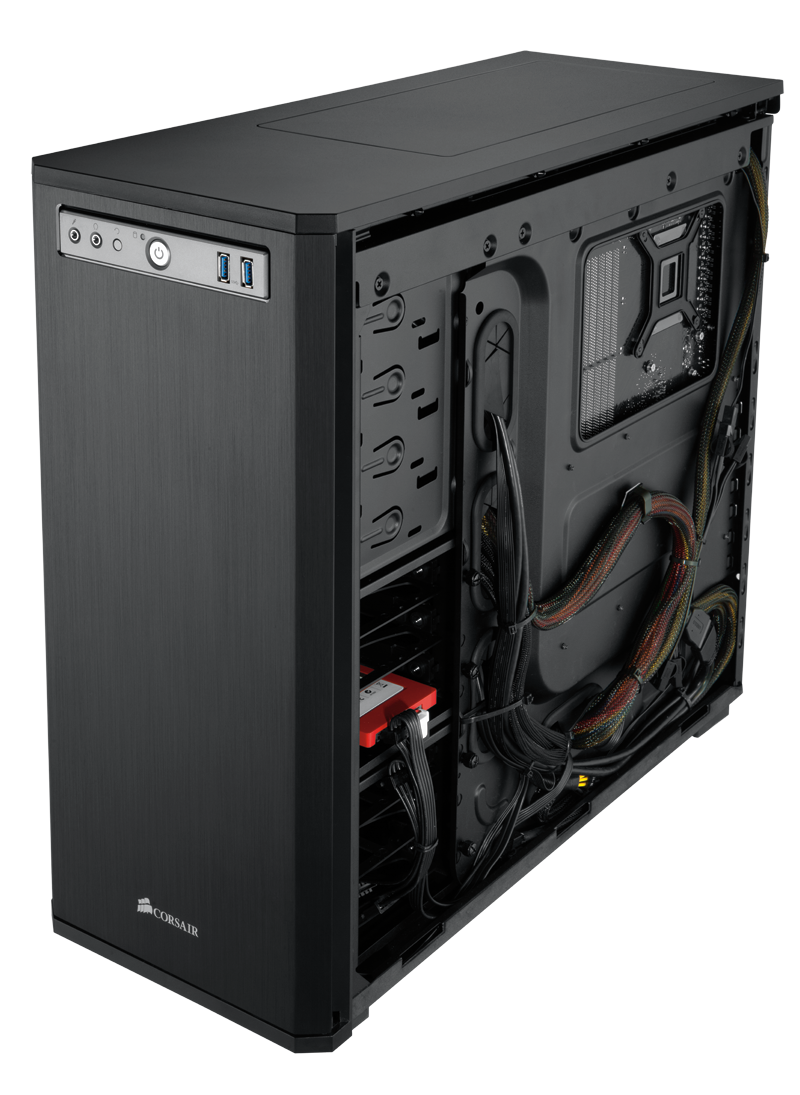

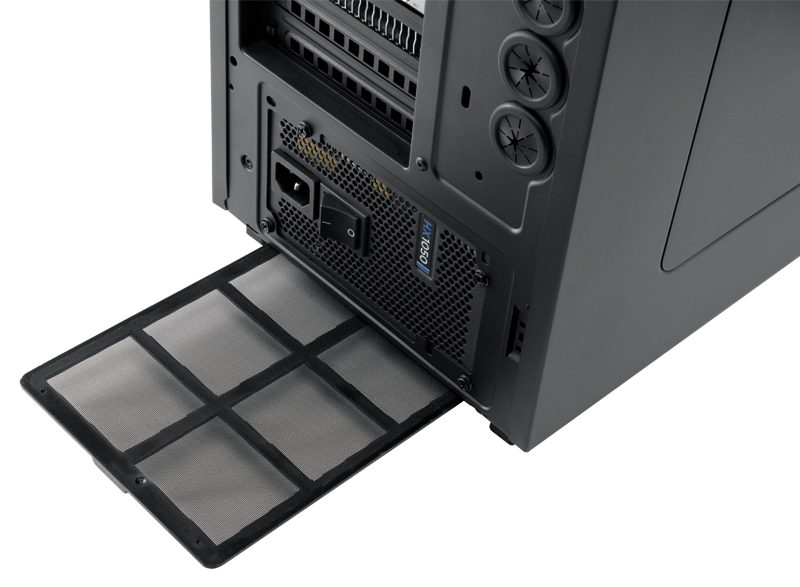

Bilder



















Tester



OC3D (Gold Award)



http://www.youtube.com/watch?v=dv1RXdeLU5o





Sweclockers.com - Artikkel



http://www.youtube.com/watch?v=dnIoS-xWUx4





Skrytevideo - Corsair



http://www.youtube.com/watch?v=Y8eA7RR5q30





SilentPCreview - Corsair Obsidian 550D Quiet Mid-Tower Case (Recomended)





AnandTech - Corsair Obsidian 550D: Starting to Specialize





HardwareSecrets - Corsair Obsidian 550D Case Review (Golden Award)





Hexus - Review: Corsair Obsidian Series 550D (Editor's Choice)





Hothardware - Corsair Carbide 300R and Obsidian 550D Review (Approved)





Lenker

• Hvordan en tenkt vannkjølingsloop vil se ut (To stk 240mm rad)


• [H]ard|OCP forumtråd (40 sider med 550D-prat, inkludert mange svar fra han som designet 550D (kommer mot slutten av tråden, 30++))


Tar gjerne imot tips til hva som burde legges til i tråden.



Enjoy!





*) Store

Endret 10. april 2012 av MDCCLXXVI

[NilsJohan]

Bra tråd! Noen som vet hva slags vifter Corsair har puttet inn i kabinettet?





Jeg har ikke kabinettet ennå, men når jeg har skaffet det skal jeg komme tilbake med temperaturer. Tenkte også å teste litt med forskjellige vifteoppsett og se hva slags temperaturer jeg får.

[SvennAndre]

Ah, good job på første post!



Er en "heldig" eier av dette kabinettet og er sålangt veldig fornøyd! Sålangt har jeg bare montert min gamle hardware i det, og det gikk helt smertefritt. Meget stillegående, selv med orginale viftene på 12v. Vurderer 5v etterhvert, vi får se.

Angående vifter har de satt i sine egne Corsair vifter, som vistnok var en mellomting av bråk og dytte-kapasitet.



Kan nok poste bilder hvis det er ønskelig, og svarer på alt om noen har spørsmål.



Dere kan også se forsøket mitt på side 38 i den hardocp tråden med å prøve å montere H100 i fronten, slik at man slipper å fjerne topplokket. Mer forskning på dette kommer når jeg gidder

Endret 9. april 2012 av SvennAndre

[MDCCLXXVI]

Har ett på vei i posten selv. Sammen med H80 som jeg tenkte å sette i bak-kant. Men mulig det er bedre å sette den i bunn?! Time will show!



Oppdaterer denne tråden og min egen arbeidslogg når jeg også har målt temperaturer.



Har en D14 jeg kan prøve før jeg monterer H80, samt en del noiseblocker og noctua-vifter. Redd for at Corsairs egne støyer for mye for min del.

[SvennAndre]

Jess, kan poste temps på H100 når jeg får kloa i ny hardware. Dog det blir med Noctua NF-F12 vifter, og ikke de orginale fra corsair.



Kan godt poste temps på det jeg har nå, men det er gammel hw (c2 quad) og ikke en særlig populær kjøler fra gigabyte.

[NilsJohan]

Her er en ny test, denne gangen av Silent PC Review:



http://www.silentpcreview.com/article1255-page1.html

[MDCCLXXVI]

While our SPL measurements were low, we could hear a low pitched hum being generated by the system, likely the result of hard drive vibration. We could feel the vibrations in the case. Typically, this effect is caused by loose side panels and/or hard drive cages, but both are quite solid in the 550D. In this case, the culprit seems to be hard drive trays which don't snap tightly into their cages.



Lite skår i gleden dette :/ Men, jeg prater med de folka som lager HDD vibration killer, og de skal prøve å få sendt meg en. Hvor lang tid det kommer til å ta vet jeg ikke, men holder ikke pusten akkurat

[Exploder]

Heisann, jeg har planer om å kjøpe dette kabinettet nå i sommer. Men jeg har enda ikke funnet ut hvilken vifter som kan/burde brukes. Jeg tenkte å bruke enten Noctua NF-P12 (120mm) eller helst NF-P14 (140mm) hvis de passer. Vet at kabinettet kommer bl.a. med 120mm-exhaust, men vil Noctua sin P14 vifte passe?



Dette må jeg ha svar på før jeg trykker på avtrekkeren.



Også: anbefales det med enda en 120/140mm inntaks-vifte på siden hvis man skal overklokke CPU/GPU? Isåfall, vil Noctua NF-P14 passe?

[MDCCLXXVI]

NF-P14 passer bak, ja. Exhaust bak tar både 120 og 140mm vifte.



Inntake forran er kun 120mm vifter, eller én 140mm om jeg ikke husker helt feil.



Hvis du skal overklokke CPU og/eller GPU kan det være kjekt med en eller to 140mm i sidedør, ja. Men husk at du mister en del av lydisoleringa, da.

[Exploder]

NF-P14 passer bak, ja. Exhaust bak tar både 120 og 140mm vifte.



Inntake forran er kun 120mm vifter, eller én 140mm om jeg ikke husker helt feil.



Hvis du skal overklokke CPU og/eller GPU kan det være kjekt med en eller to 140mm i sidedør, ja. Men husk at du mister en del av lydisoleringa, da.



Aha! Takker for svar! Fantastisk at jeg får brukt Noctua sine 140mm til uttak, tenkte også at jeg kunne slenge på et ekstra inntak på bunnen av kabinettet. Håper det blir tilstrekkelig med kjøling. Oppsummert:



2x120mm (Noctua NF-P12 PWM) front-inntak, 1x140mm (Noctua NF-P14) uttak bak, 1x140mm (Noctua NF-P14) inntak bunn.



Skal også bruke Noctua NH-C14 til å kjøle prosessor.

[MDCCLXXVI]

Noctua-mannen!



Husk at du bare kan ha 150mm lengde på PSU om du skal ha 140mm vifte i bunn.

[Exploder]

Noctua-mannen!



Husk at du bare kan ha 150mm lengde på PSU om du skal ha 140mm vifte i bunn.



Oi! Takker for info! Tenkte jeg skulle kjøpe Corsair AX750, hva tror du om det?

[MDCCLXXVI]

Tenkte jeg skulle kjøpe Corsair AX750, hva tror du om det?



Midt i blinken!

[MrHorgen]

Vurderer å kjøpe dette... Skal prøve å bygge min første gaming rig. Er dette noe å anbefale?

[Exploder]

Heisann igjen, har fundert veldig mye på vifte-oppsettet mitt i det siste, så nå lurer jeg på hvilken Noctua-vifter jeg burde ha i front-inntak:



Gode gamle NF-P12 PWM, eller NF-F12 PWM?



Lurer på om F12 med sitt Focused Flow vil ha enda bedre effekt enn P12? Ser at ihvertfall den øverste viften vil blåse inn rett mot GPU, og F12 har en rettere og mer fokusert luft-strømming, noe som kanskje vil være en fordel.

[MrHorgen]

Burde ikke varmluften bli ført opp? Siden den vil jo gå opp av seg selv mener jeg.

[Exploder]

Tenkte jeg skulle kjøpe Corsair AX750, hva tror du om det?



Midt i blinken!



Heisann igjen, fin-leste nylig på Corsair AX750, og på hjemmesiden til Corsair oppgir de lengden til å være på hele 160mm. Sikker på at jeg da får plass til Noctua sin 140mm vifte i bunn? Du sa jo tidligere at PSU ikke kunne være lengre enn 150mm vess man skulle ha plass til 140mm vifte i bunn.



Burde ikke varmluften bli ført opp? Siden den vil jo gå opp av seg selv mener jeg.



Derfor jeg skal ha et inntak i bunn som hjelper til med luftstrømmingen oppover

[skreddern]

Jeg tenker også å kjøpe dette kabinettet, etter å ha lest mange varme omtaler av MDCCLXXVI. Først hadde jeg Carbide 500R på handlelista, men valgte å gå opp til 550D nå. Tema for mitt oppsett er lydløst ved hjelp av Fan Xpert II. Altså:



Kabinett: Corsair 550D

PSU: Seasonic X-460FL (vifteløs)

Kabinettvifter: Enten dem som følger med 550D eller opp til 3x Noctua 140mm (har dem liggende). Tenkte ikke å legge penger nye kabinettvifter, selv om MDCCLXXVI liker veldig både Noiseblocker og Gentle Typhoon AP-13...



CPU: 2500k

Vurderer 3570K, bare pga lavere W-forbruk (varme i kabinettet).



Hovedkort: Asus P8Z77V

Billigste HK med FanXpert II som kan styre både 4-pin pwm og 3-pin vifter via HK



GPU: HD 6850 vifteløs

Muligens et utdatert valg, men jeg ønsker ikke lyd fra pc'en, og tror 6850 er bra nok for alle dagens spill uansett. Dessuten er visst 6850 bra value for pengene. Tar gjerne imot kommentarer på om 6850 holder til dagens spill, og om det finnes andre skjermkort med vifte som er stillegående nok i forhold til resten av komponentene. Se f.eks. http://www.videocardbenchmark.net/gpu.php?gpu=Radeon+HD+6850



CPU-kjøler: Noctua NH-D14 SE2011

Må ha med ekstra mounting-kit for 1155-socket. Men dette er en bra kjøler som har PWM (Fan Xpert II krever PWM på cpu-kjøler for å styre den). Finnes det andre, like gode CPU-kjølere med PWM?

Endret 8. mai 2012 av skreddern

[MDCCLXXVI]

Heisann igjen, fin-leste nylig på Corsair AX750, og på hjemmesiden til Corsair oppgir de lengden til å være på hele 160mm. Sikker på at jeg da får plass til Noctua sin 140mm vifte i bunn? Du sa jo tidligere at PSU ikke kunne være lengre enn 150mm vess man skulle ha plass til 140mm vifte i bunn.



Det stemmer. Tror jeg blinksa litt på prisjakt's målinger. Men jeg tror fortsatt du får plass til en 120mm vifte med PSU på 160cm.



Min Seasonic Platinim er 190 cm ( ), og jeg får ikke brukt 120mm-plassen i bunn. Da må det jo være mulighet for at en AX på 160cm skal ha plass til både 140 og 120mm vifte?!



Alternativt kan du jo google eller sjekke hw.no's test.







Jeg tenker også å kjøpe dette kabinettet, etter å ha lest mange varme omtaler av MDCCLXXVI. Først hadde jeg Carbide 500R på handlelista, men valgte å gå opp til 550D nå. Tema for mitt oppsett er lydløst ved hjelp av Fan Xpert II. Altså:



Kabinett: Corsair 550D

PSU: Seasonic X-460FL (vifteløs)

Kabinettvifter: Enten dem som følger med 550D eller opp til 3x Noctua 140mm (har dem liggende). Tenkte ikke å legge penger nye kabinettvifter, selv om MDCCLXXVI liker veldig både Noiseblocker og Gentle Typhoon AP-13...



CPU: 2500k

Vurderer 3570K, bare pga lavere W-forbruk (varme i kabinettet).



Hovedkort: Asus P8Z77V

Billigste HK med FanXpert II som kan styre både 4-pin pwm og 3-pin vifter via HK



GPU: HD 6850 vifteløs

Muligens et utdatert valg, men jeg ønsker ikke lyd fra pc'en, og tror 6850 er bra nok for alle dagens spill uansett. Dessuten er visst 6850 bra value for pengene. Tar gjerne imot kommentarer på om 6850 holder til dagens spill, og om det finnes andre skjermkort med vifte som er stillegående nok i forhold til resten av komponentene. Se f.eks. http://www.videocard...=Radeon+HD+6850



CPU-kjøler: Noctua NH-D14 SE2011

Må ha med ekstra mounting-kit for 1155-socket. Men dette er en bra kjøler som har PWM (Fan Xpert II krever PWM på cpu-kjøler for å styre den). Finnes det andre, like gode CPU-kjølere med PWM?





Må løpe nå, men helt fort kan jeg si at FanXpert2 ikke er veien å gå for å kontrollere vifter. Du får ikke sette ned hastigheten på case fans til mindre enn 60%, noe som er helt idiotisk spør du meg. Gå heller for NesteQ MaxZero, Lamptron Touch eller NZXT Mesh(?!).



Svarer mer utfyllende i kveld eller i morgen.

[skreddern]

Er du sikker på dette med minimum lik 60 %?



På 3. bilde i SPCR-testen angis "controllable range" på en auto-tunet case fan til 38%-100%.
