Jeg bygger fra skratch med radiostyring !

[Itek]

Har vært ute og flydd. Det gikk ikke som forventet. For det første gjorde jeg nybegynnerfeilen med å reversere ailerons som gjorde at jeg krasjet ved takeoff. Da dette var ordnet opp i kom solen fram, den var sterk. Jeg ble blendet og så ikke flyet for fem sekunder - ny krasj...

Nesa er mer skrukkete enn ei gammal høyfjellsbjørk...



Effekten av thrust vectoring var heller ikke like stor som jeg hadde ventet. Motoren er nok litt for svak. Likevel, ideen og mekanikken i det virket



Vurderer om jeg skal vrake flyet for å bygge meg et nytt

[Itek]

Ny helg og jeg kan endelig legge bort bøkene og ta fram prosjektene igjen

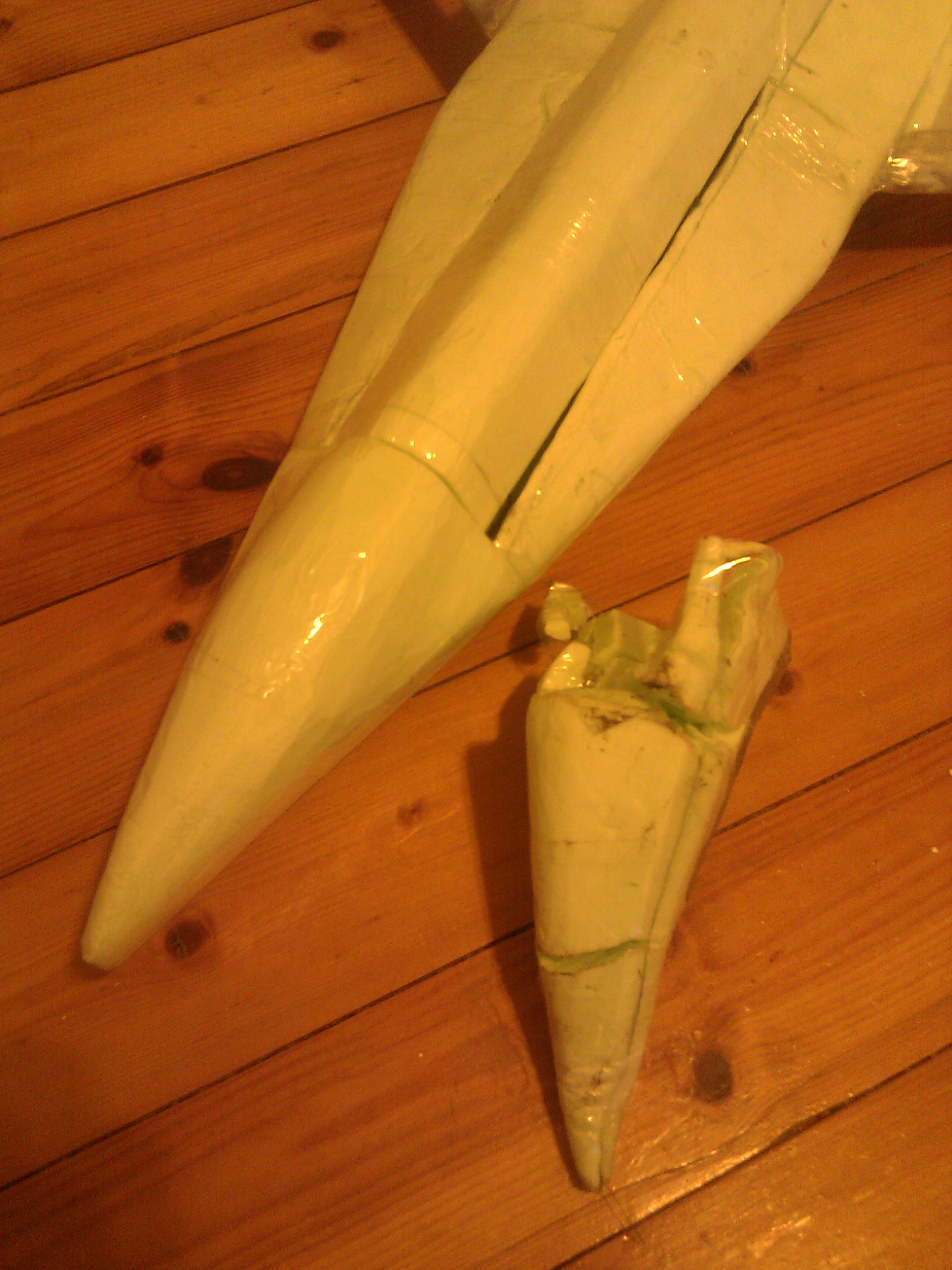

Nå har jeg laget en ny nese til flyet. Den burde være kraftigere enn den forrige:





Videre lurer jeg på om jeg skal gjøre et forsøk med å plassere motoren lengre bak, kanskje jeg på den måten vil få bedre effekt ut av thrust vectoringen. Et annet alternativ er å legge inn flere celler slik at jeg kan få mer thrust. Likevel kan det være lurt å teste med mer bevegelse på motoren først, siden det bare er en liten instilling på radioen

[Itek]

Dette blir nok den siste oppdateringen i denne tråden :S

Jeg har fastmontert motoren igjen da jeg ikke fikk til thrust vectoring skikkelig...



Her er en liten snutt flyet roterede:

http://www.youtube.com/watch?v=JAObsfZ-xJQ



Tenkte jeg skulle sende opp telefonen i flyet for å måle farten med gps, farten kommer så fort jeg får ladet batteriet

Maks fart: 114 km/t (målt med gps) Kan sikkert få flyet opp i 150 hvis jeg legger inn litt stup!



Takk for alle tilbakemeldingene

Endret 12. mai 2012 av Itek

[Svigermors drøm]

Virkelig fint fly, ganske utrolig.

[Itek]

Skulle gjerne ha lagt på litt farger, men med studentbudsjett er ikke det prioritert...

[BareGjest]

Hei



Er det noe slikt du har benyttet? 50 mm tykt?



http://www.byggmax.c...it/16476/xps250



Lurer også på en annen ting i farten, ser av bildene at du kun har 2 stk. flaps bakerst på flyet. Antar at disse benyttes simultant for to ulike kanaler - opp/nedd og venstre/høyre - men ser at disse kun er styrt av 2 stk. servoer. Hvordan har du fått kobla 2 servoer til å jobbe sammen på to kanaler? (litt dårlig formulert spørsmål, jeg har ikke helt rc fly lingo`n på plass

Endret 14. mai 2012 av BareGjest

[Itek]

Du har rett, det er xps fra byggmax - min var grønn da. Lurer på om den lilla er stivere/hardere?



Når det gjelder flaps er det brukt to stk servoer som er koblet inn på hver sin kanal(ch1 og ch2) og mikset. Miksen heter "elevon mix" og de fleste radioene kan dette

[Orjanp]

En forutsetning er da at radioen er programmerbar.

[BareGjest]

Tenkte jeg i første omgang skulle forsøke dette med en gammel radio jeg har liggende - håper at dette fungerer som et alternativ:



http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=6321

[Itek]

Mange bruker den du linket til der istedet for å sette opp mixen på radioen, mulig det er fordi det er enklest

Den fungerer helt supert !

[Baba2]

Halla. Hadde vært genialt om du postet en innlegg om hvordan du satte opp hot-wire cutteren.

Gjerne litt detaljert med alle deler du brukte osv!

[Itek]

Hmm, det skulle jeg nok klare

[Itek]

Hotwire kutter!

1. Du trenger en strømkilde. Dette må være noe som gir likestrøm ut. ca 12v er fint. Selv bruker jeg denne powersupplyen som gir meg 13,8V, handlet fra elefun.no, jeg er sikker på at man kan få kjøpt noe billigere feks hos hobbyking.

2. Deretter trenger man et amperemeter, jeg bruker power analyzeren til hobbyking.

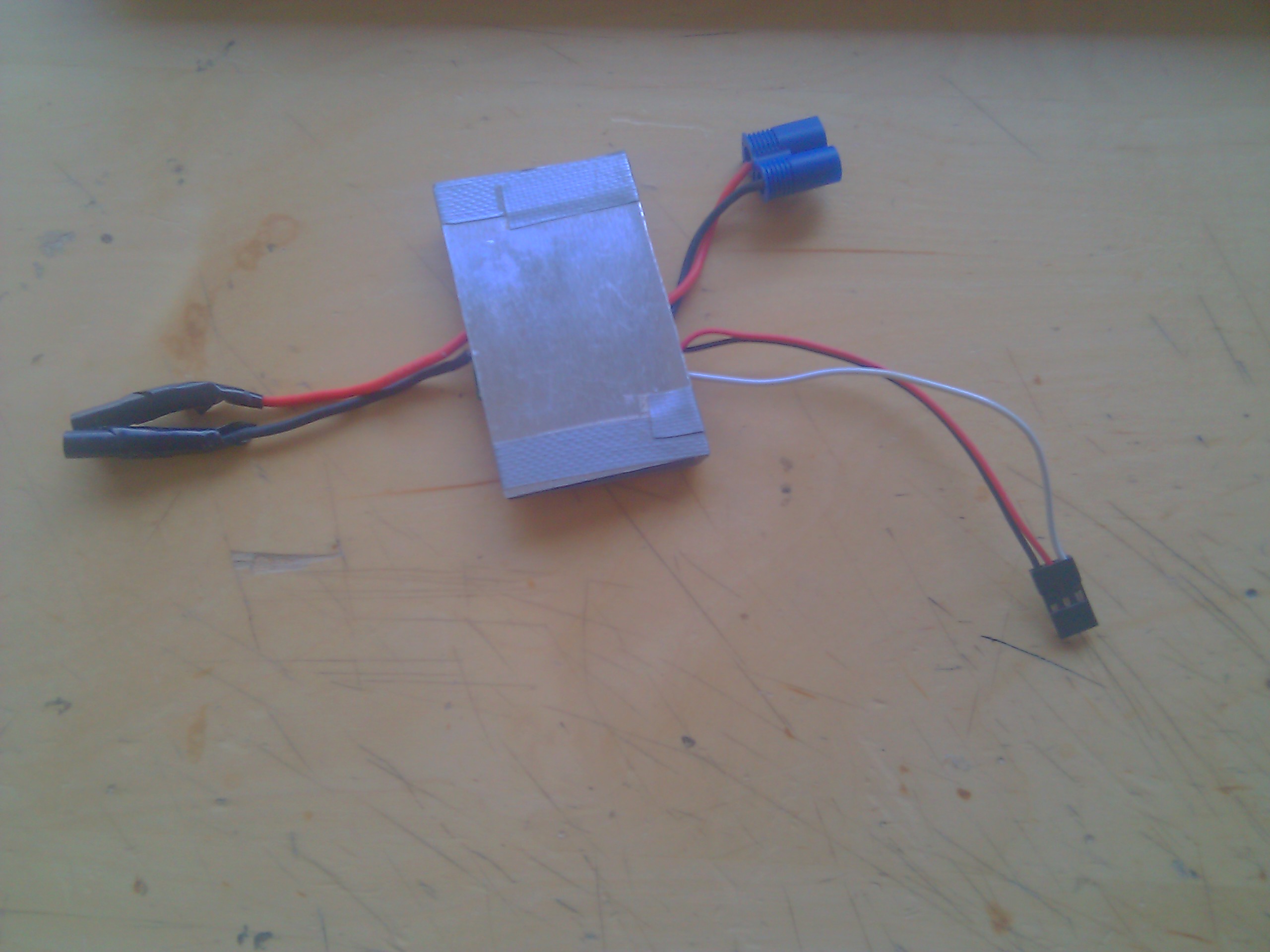

3. Deretter har jeg koblet inn en fartsregulator (esc) på minst 30A for BØRSTEmotorer (esc for børsteløse motorer fungerer ikke!) Den billigste børste esc-en jeg fant, den ble litt varm. Derfor la på noe aluminium med kjølepasta:

4. En servotester er koblet inn på escen for å kontrollere hvor mye strøm som skal gå gjennom. Den jeg har kan være vanskelig å stille nøyaktik nok, men fiungerer... Kjøpt hos hobbyking.

5. Videre kobles ledningene fra escen inn på en 0,5mm messingtråd, dette er kuttetråden/motstandstråden som blir varm. Kjøpt hos clasern. Jeg har lyst til å prøve med andre tråder også (har fått tips om nikkel-chrom tråd via eBay ). Motstandstråden bør bli varm uten å ryke.






Her følger det noen bilder av oppsettet mitt:

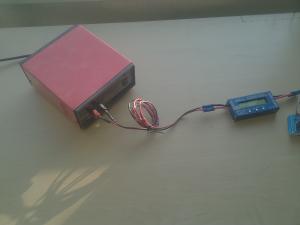

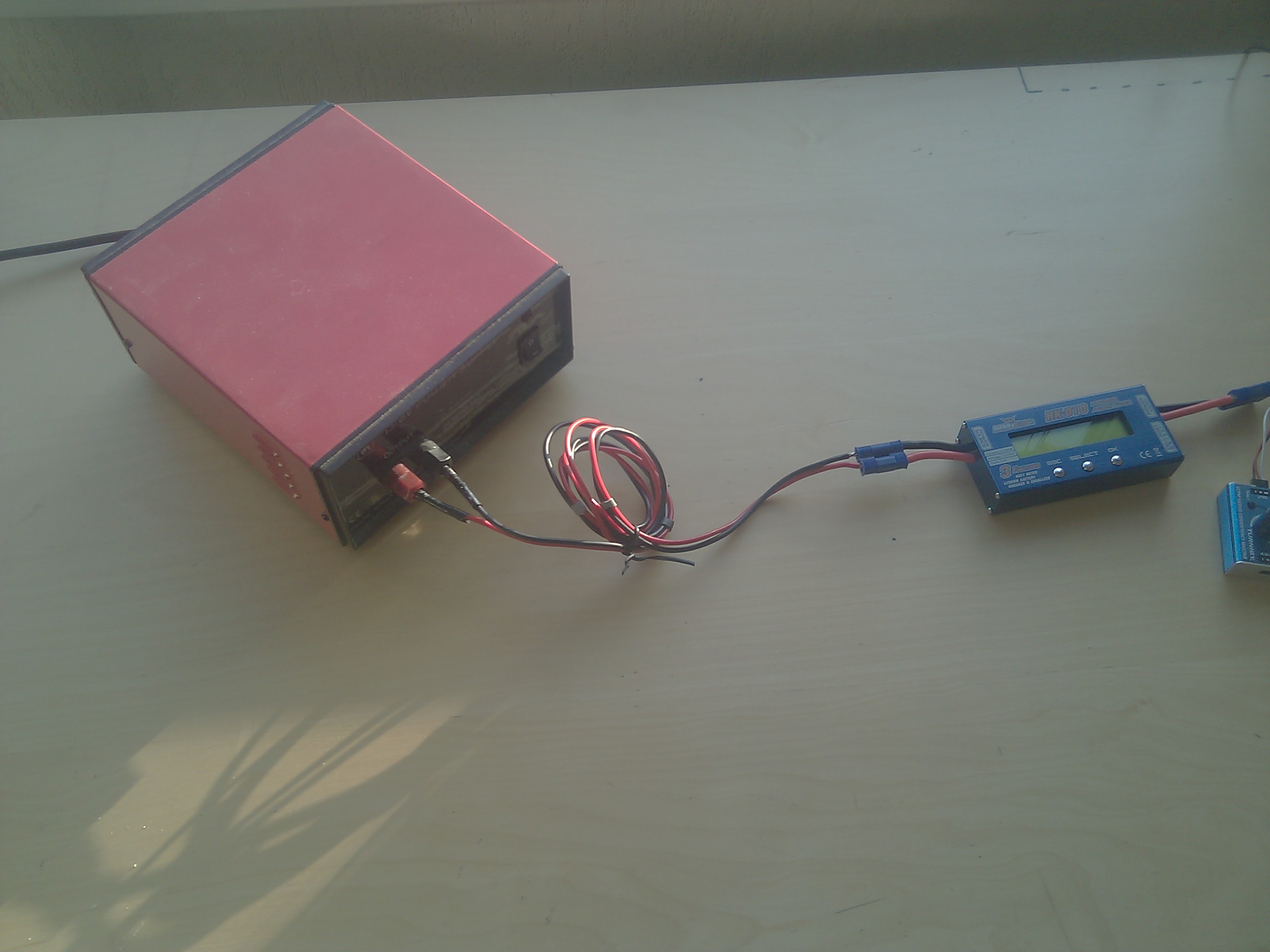

Power supply og power analyzer:

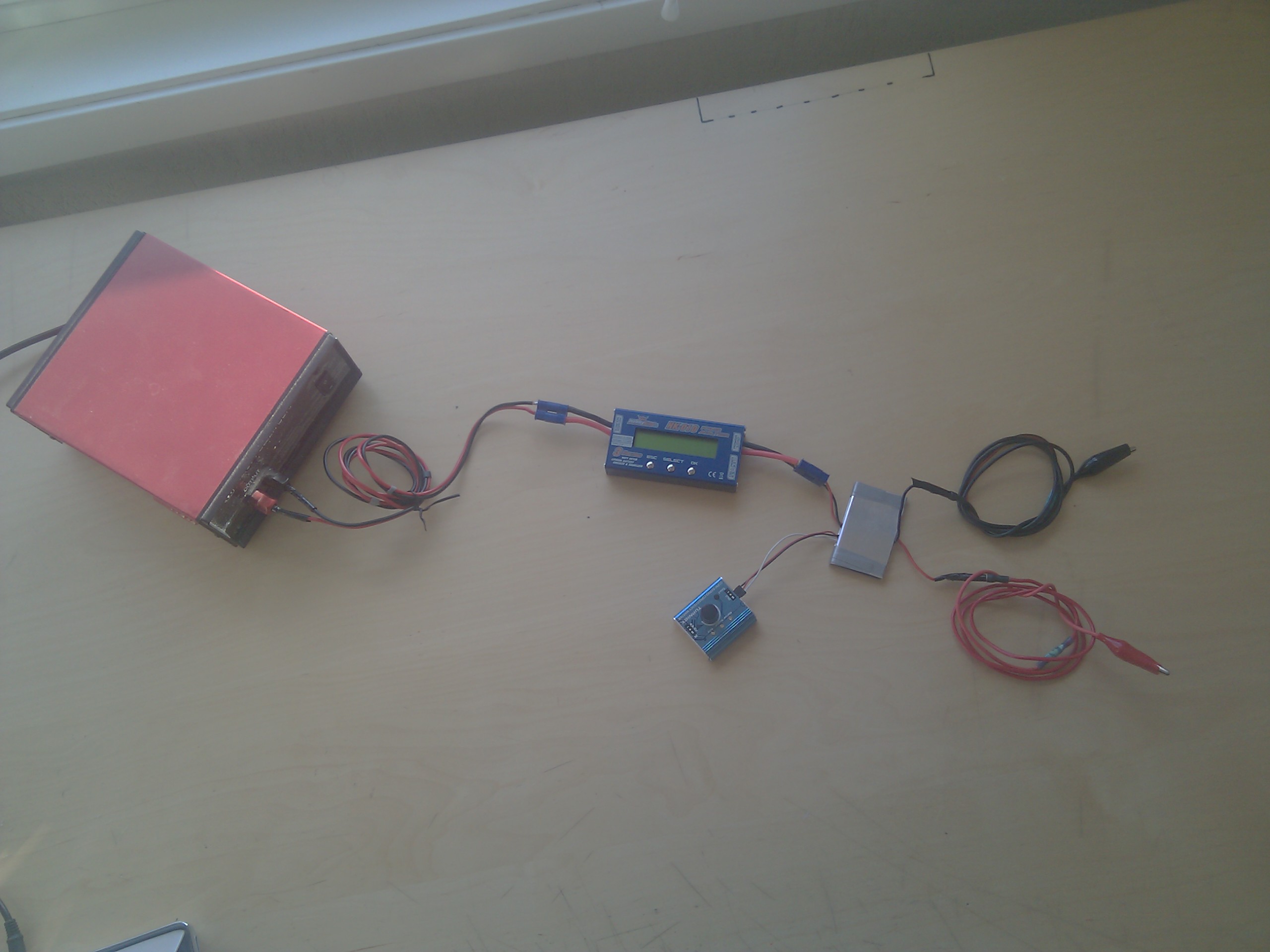

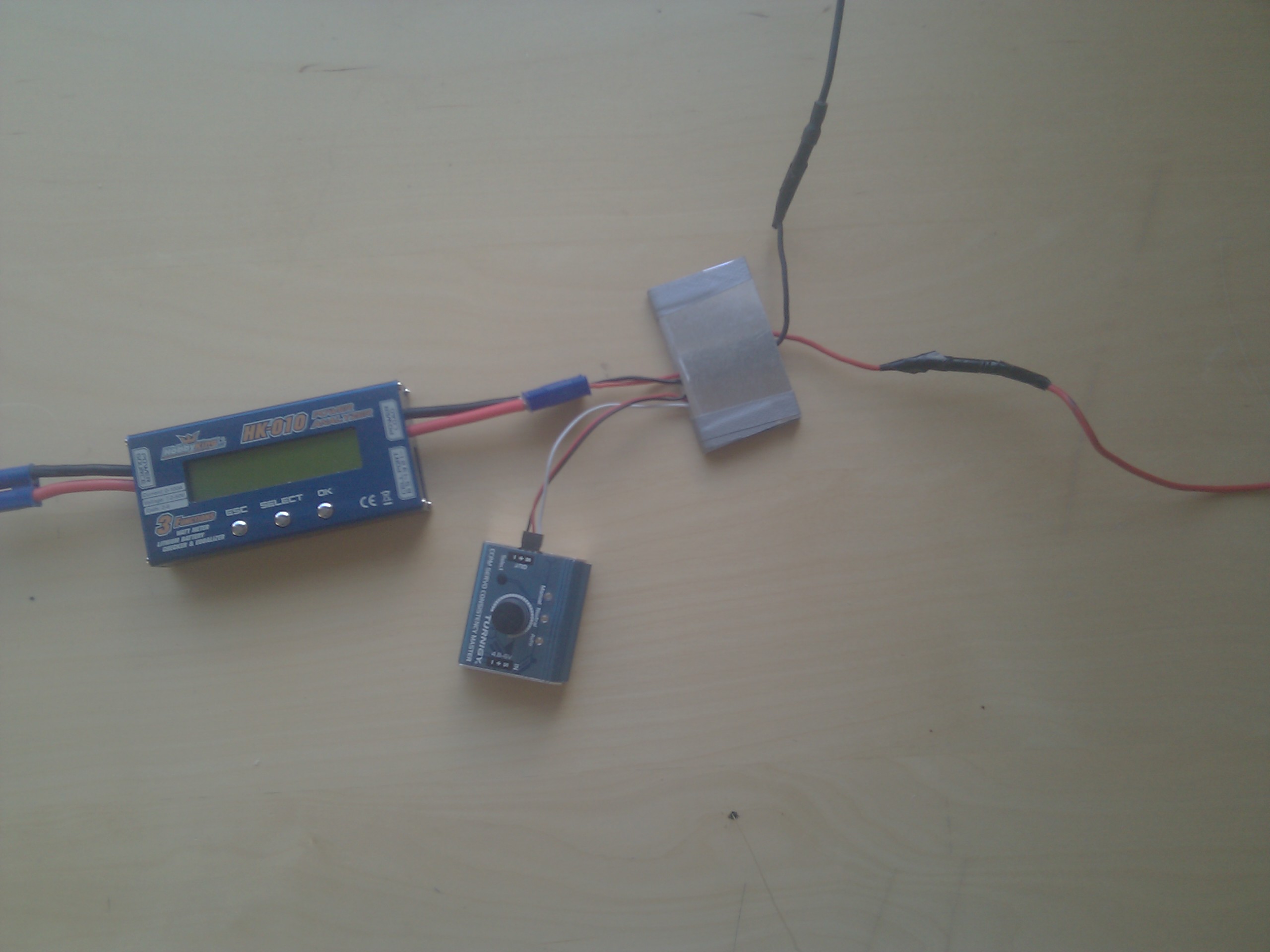

power analyzer, esc og servo tester:

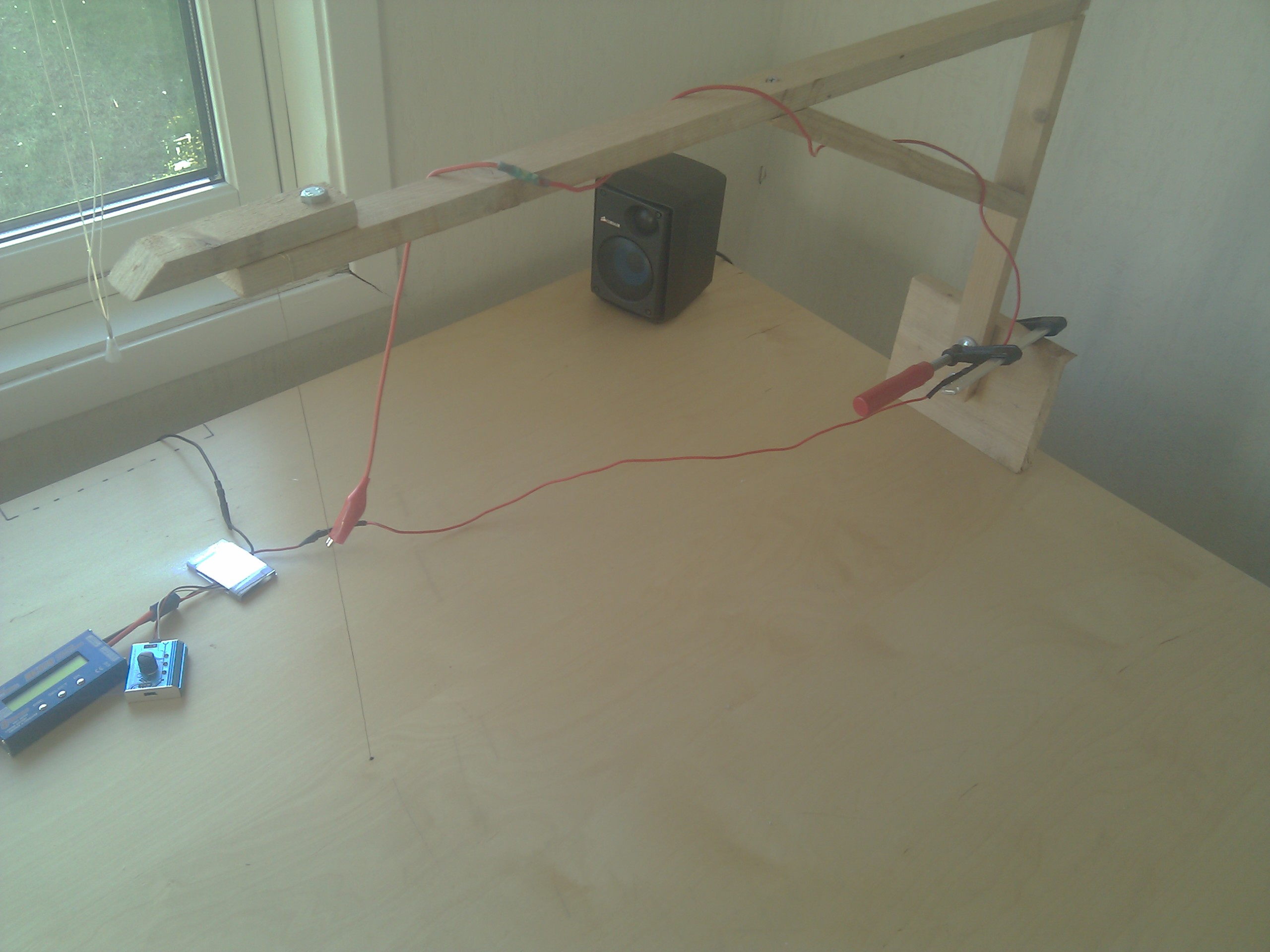

Arm. Tråden går gjennom et lite hull som er borret gjennom bordet:

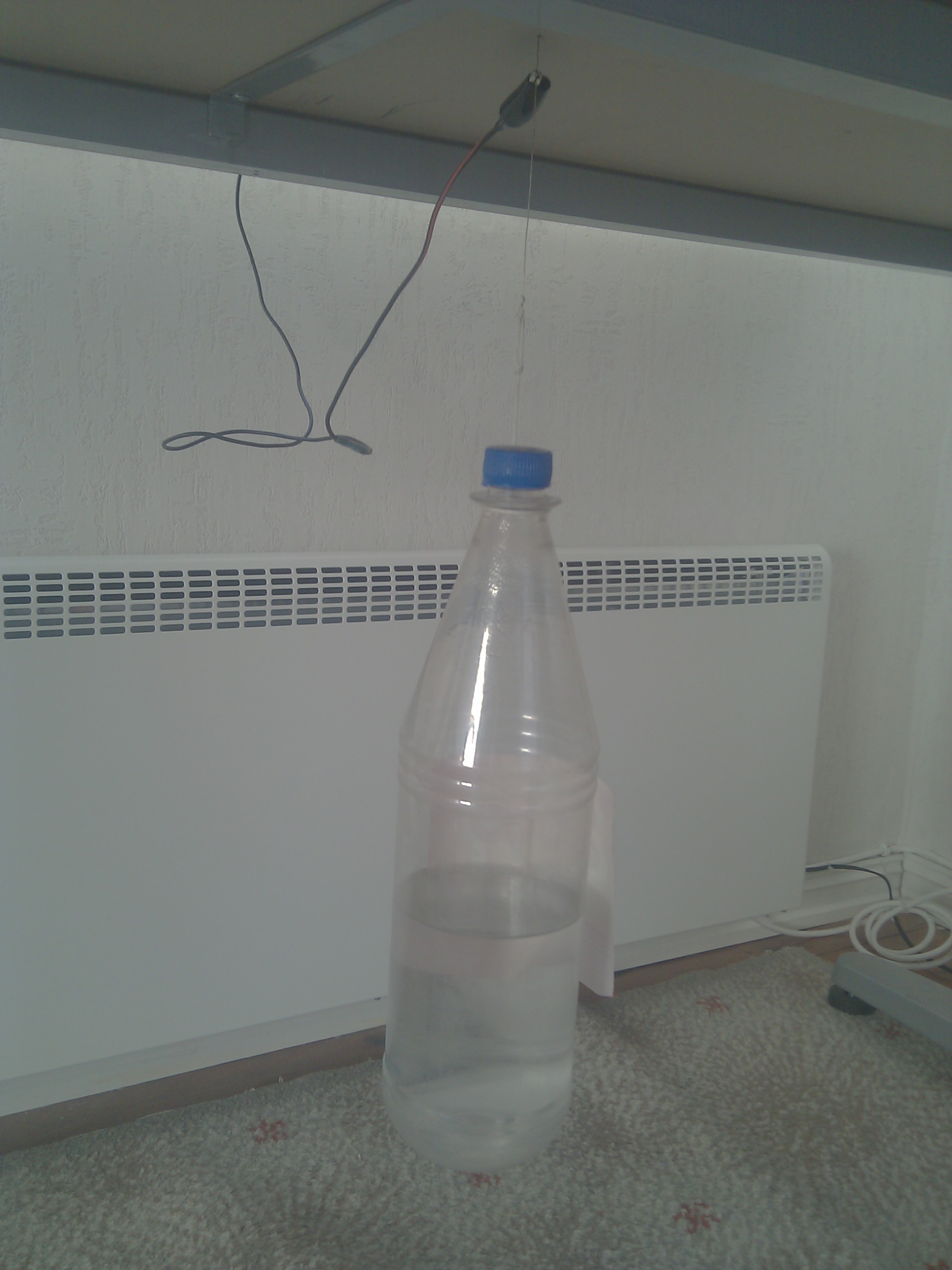

Vekt (800gram) som holder kuttetråden stram, for mye vekt gjør at tråden ryker ( brudd) når den blir varm:

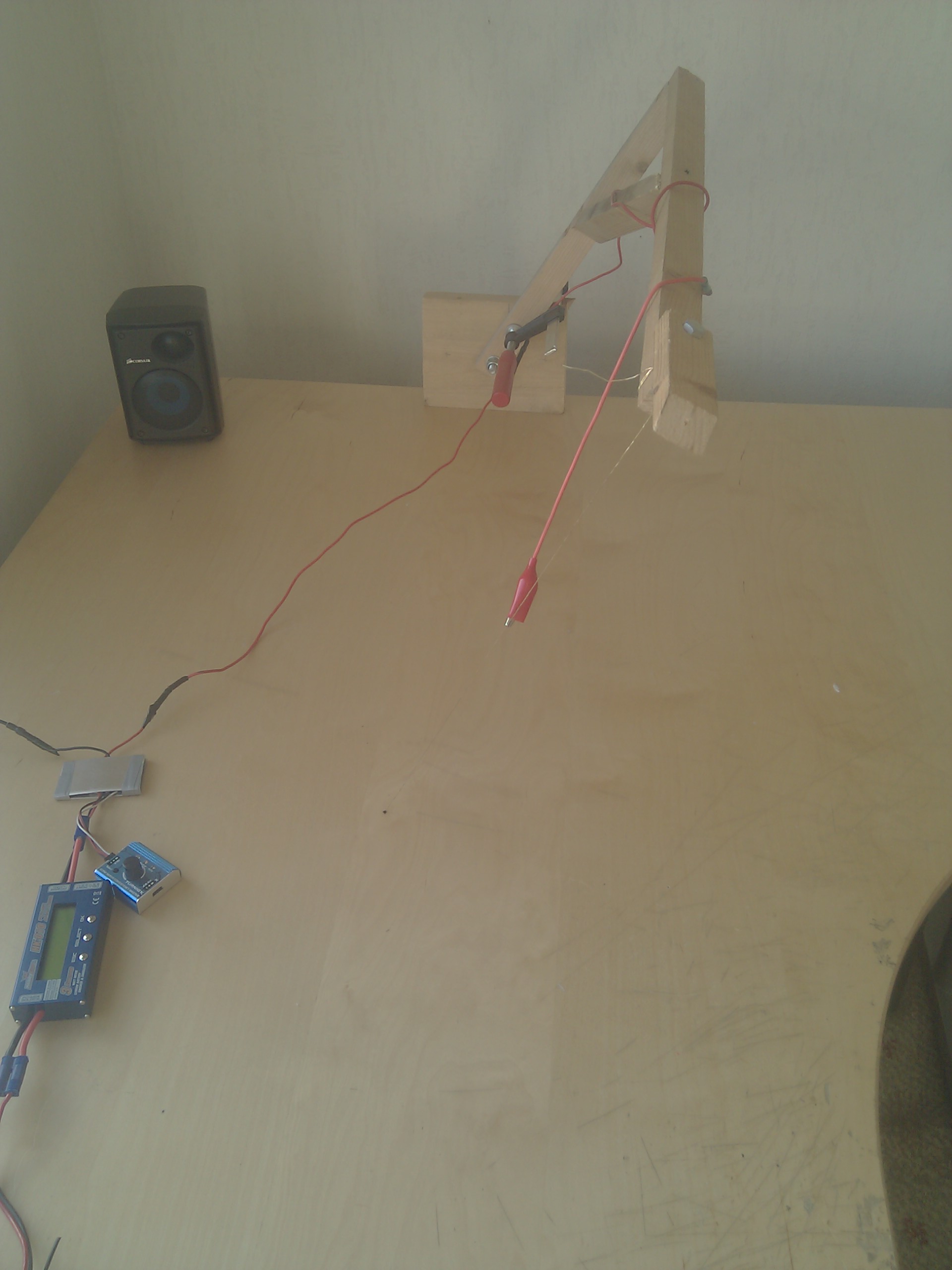

Armen kan vinkles for å kutte i annen vinkel:

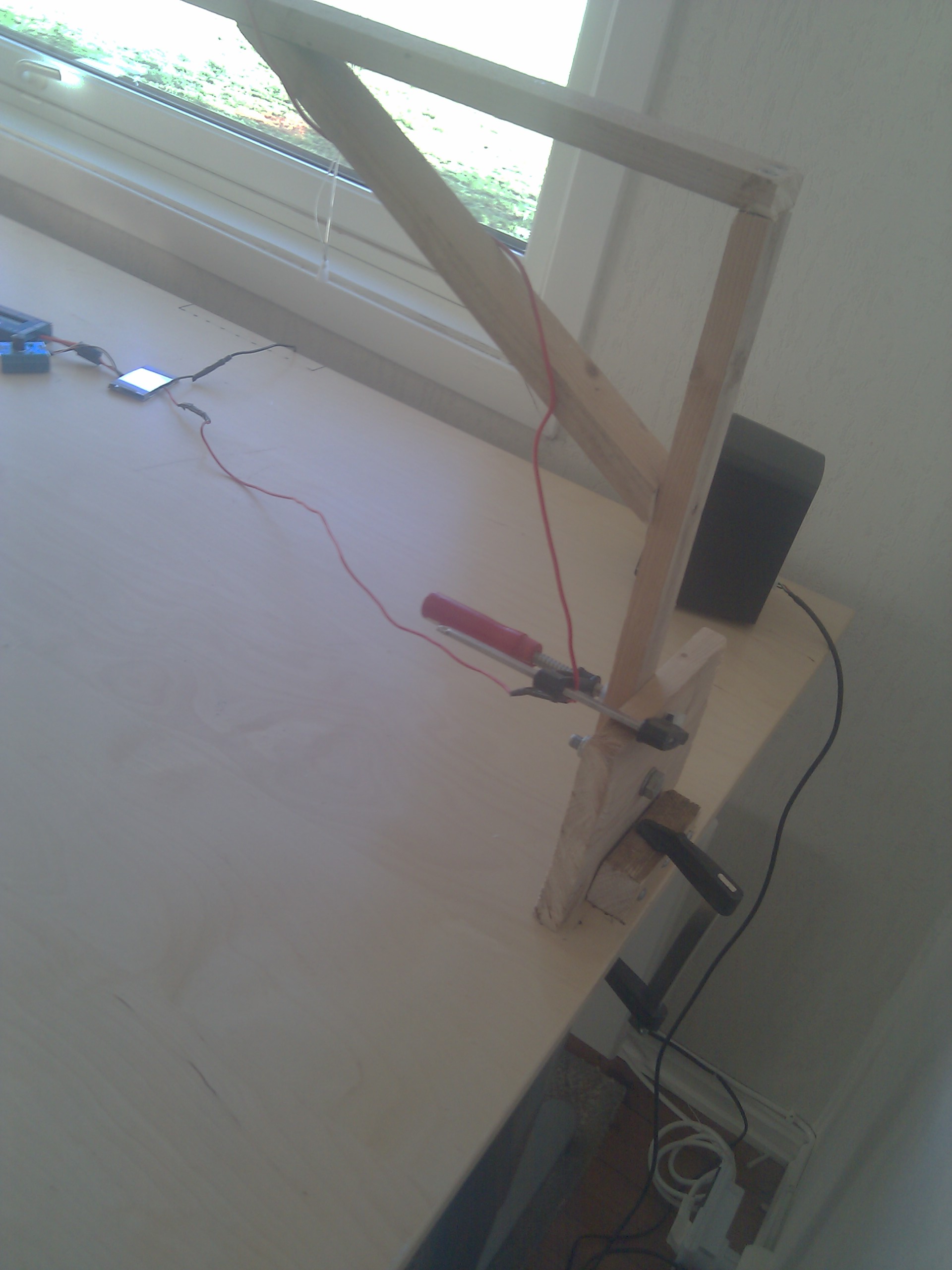

Armen er løs og festes med en tvinge:



Oversikt:



Jeg kutter xps ( den harde typen "isopor") med ca 2A ( 27,6 watt). Kutting av vanlig isopor krever mindre varme = mindre amp. Det må også nevnes at kuttingen frigir en lukt som ikke er spesielt god, man bør helst gjøre dette utendørs! Kan også nevne at det kan lønne seg å tørke av tråden etter hvert kutt - da ryker det mindre og jeg tror tråden holder lengre...

Endret 5. juni 2012 av Itek

[Baba2]

Takk takk for guiden Itek. Ser veldig bra ut, kanskje litt mer komplisert enn det jeg tenkte meg.

Men holder du ene enden av wire'en i hånden, eller hvordan funker det?

Forresten så har jeg lest at gitarstrenger fungerer ganske bra som wire.

[Itek]

Den ene enden er satt fast i "armen" - altså plankebitene som er satt sammen i vinkel og satt fast i bordet med tvinger (se bilder). Den andre enden går ned gjennom bordet og er festet i vekten (brusflaske med vann).

Gitarstrenger vet jeg ikke, men pianotråd har jeg hørt skal fungere!

[Orjanp]

Denne og en strømforsyning, så har du det du trenger utenom wire. Den har innebygget «hotwire» program. I tillegg har du da lader dersom du skal holde på med fly.



http://www.hobbyking...ce_Charger.html

Endret 11. juni 2012 av Orjanp

[Baba2]

Konge

[Titanium87]

Bra tråd !

[Itek]

Hmm, kanskje jeg skal begynne på et nytt fly? - kan jo fint fortsette i denne tråden med et nytt prosjekt!



- først skal jeg bygge en seilbåt. Da med hydrofoil, for å gjøre det ekstra spennende! Det blir sannsynligvis det mest optimistiske bygget jeg kan gjøre. Vet ikke om jeg kan få til det, men det får vi se på... :s



Begynner en dag denne uka! :D



Stay tuned!



EDIT:

Emnetittel er redigert!

Endret 12. juni 2012 av Itek

[Titanium87]

Kjør på !
