Jeg bygger fra skratch med radiostyring !

[Itek]

Da har jeg gjort klar seilbåten til jomfrutur!



Ting jeg mistenker kan skje, rangert etter alvorlighetsgrad:

1. Båten flyter ikke

2. Kjølen knekker av og synker :s

3. Snoren som styrer seilene ryker



Haha!



Jeg har faktisk ikke sjekket om båten flyter enda! Likevel tror jeg den flyter, selv om den mest sannsynlig vil flyte ganske tungt.

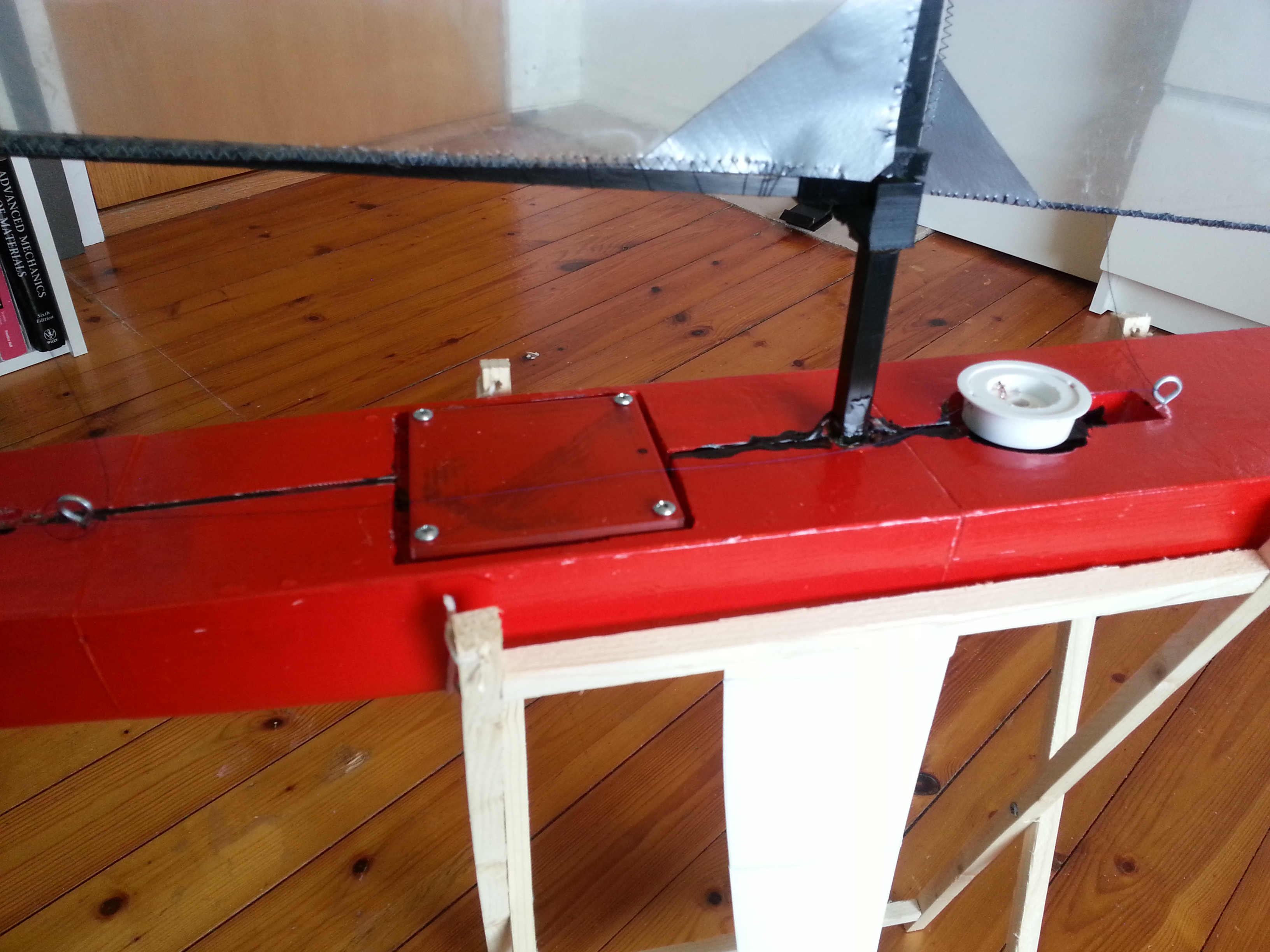

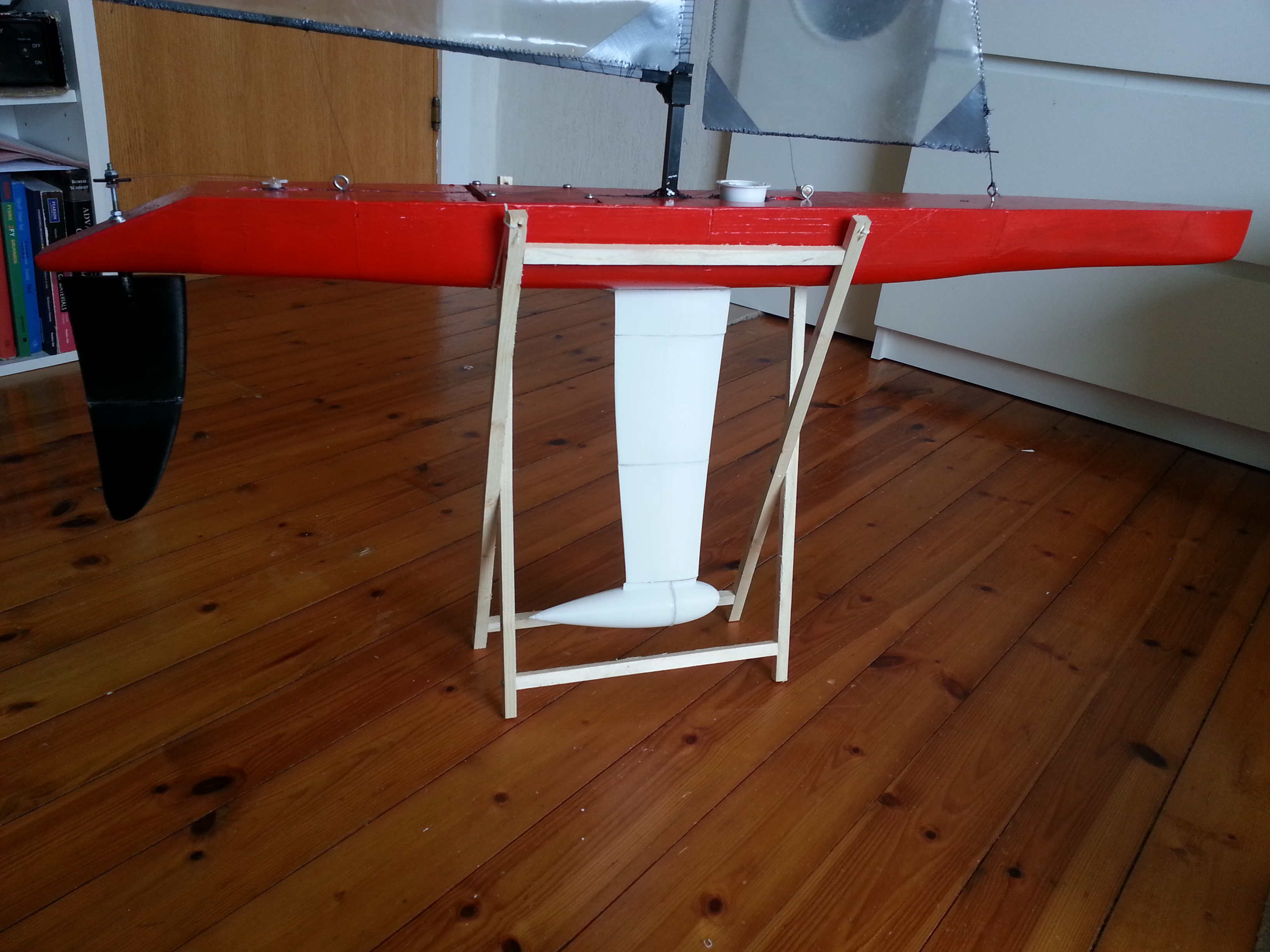

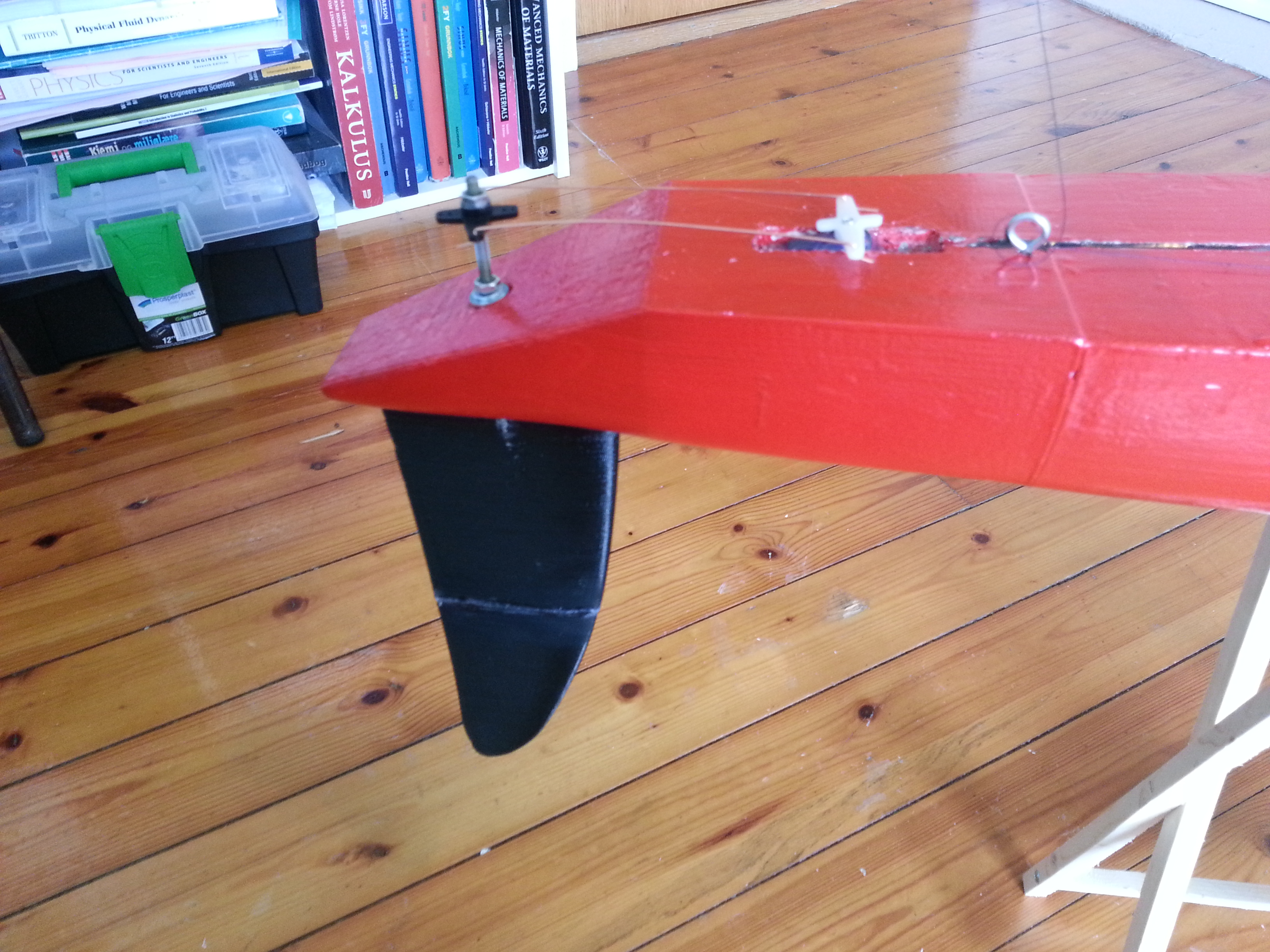

Hele skroget på båten er 3D printet. Regner med at 3D-printeren har stått og printet i ca 50 timer for å få båten ferdig. Printeren kan ikke printe båten som en del pga størrelse, så jeg måtte printe en og en del for deretter å lime delene sammen. Kjølen har 600g bly i bunnen som skal gi båten stabilitet, noe som gjør at det blir enda mer krefter i kjølen. Jeg har pusset med sandpapir, limt med superlim og borret inn litt karbonfiber. Håper dette skal hjelpe. Regner med at dersom kjølen brekker, vil den knekke et annet sted enn i sjøtene.



Snorene som går mellom seilvinsjservoen og seilene er sytråd. Mulig denne tråden kan ryke, men har dratt litt i tråden, tror den skal holde.

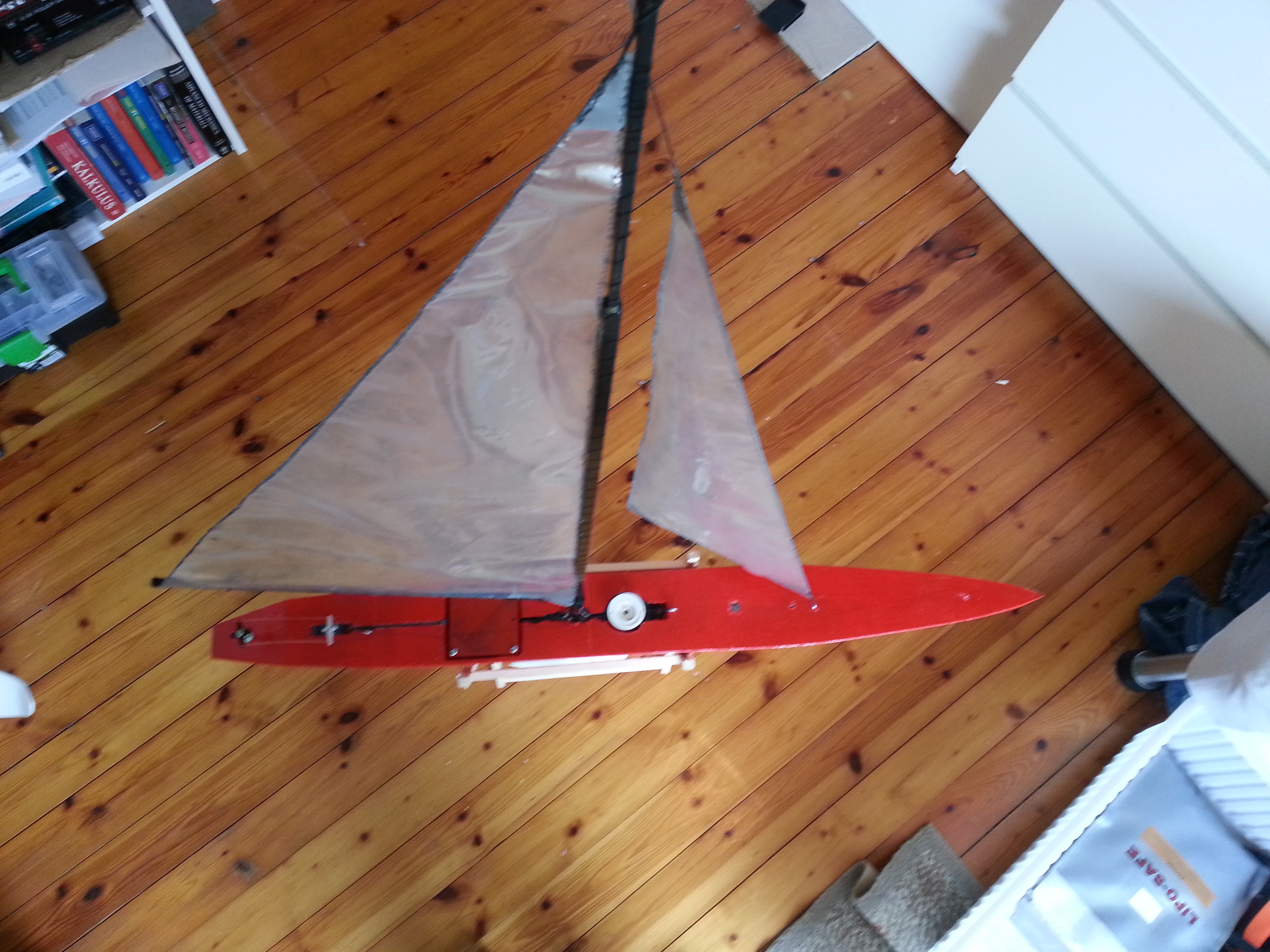

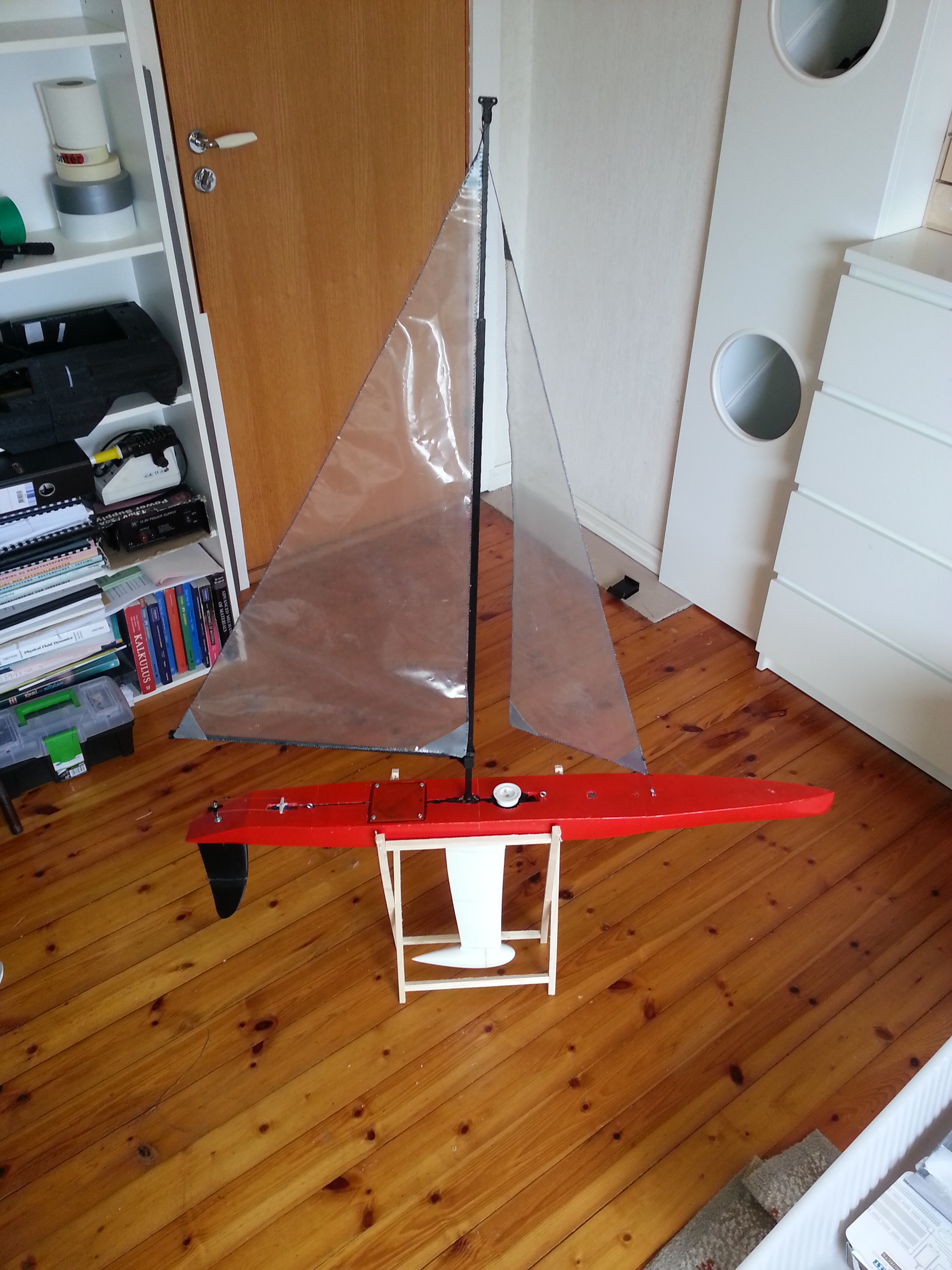

Og her kommer det noen bilder:













Mulig jeg spraylakkerer resten rødt etter at jeg vet båten fungerer, men nå skal jeg ut på seiltur!



Shortfacts:

Høyde: 135cm

Lengde: 100cm

Dybde: ca 35cm

Vekt: 1970 gram

Båten styres med 2 kanaler og drives av et lite 2s 300mah batteri

Endret 6. juli 2014 av Itek

[Itek]

Yay! Success!

Ikke akkurat noen speedbåt, men så var det jo nesten ikke vind heller da...





Trådene røk etter hvert, men båten sank ikke og kjølen knakk ikke av



Skal bytte ut sytrådene med fiskesene, det burde holde mye bedre!

Endret 6. juli 2014 av Itek

[Titanium87]

Det burde holde litt mer ja



Ellers så ser det jo bra ut!

[boniem]

fett har tenk å bygge drone selv

[Membership Expired]

Itek, har du prøvd å llage multicopter i Y4 eller Y6 konfigurasjon?





boniem, drone er en bred betydning. Du har tenkt å lage fjernstyrt kjøretøy, men hva skal du lage? Fly? Båt? Helikopter? Multikopter? Bil? Eller ett annet kjøretøy?

[Itek]

Jeg har bygd tre forskjellige quadkoptere i X konfig. og et trikopter i Y

[Itek]

Nå tar jeg denne tråden litt off topic. Ikke noe radiostyring, men jeg har da iallfall bygd fra skratch!

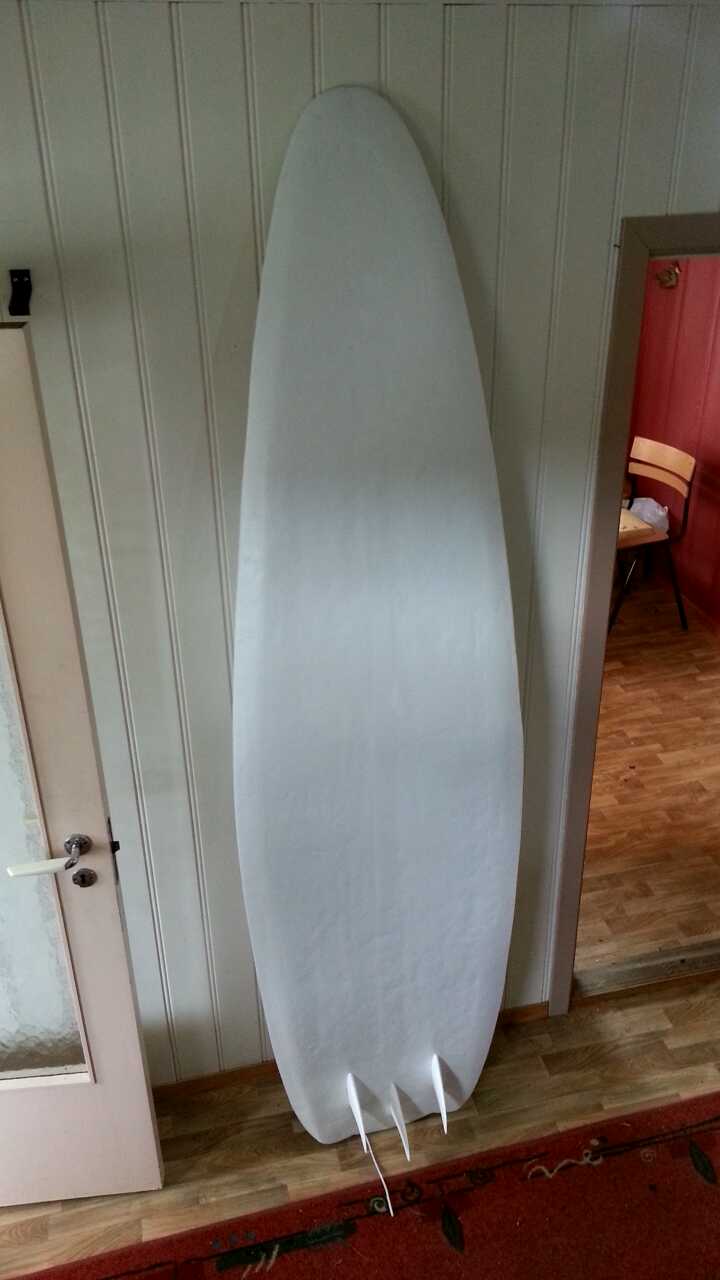

Surfebrett!

Jeg har aldri støpt noe, men dersom jeg har lyst til å lære, er det bare å prøve! Å bygge et surfebrett kan jo både være nyttig og det er heller ikke spesielt komplisert, noe som kan være greit når man skal lære seg å støpe.



1.

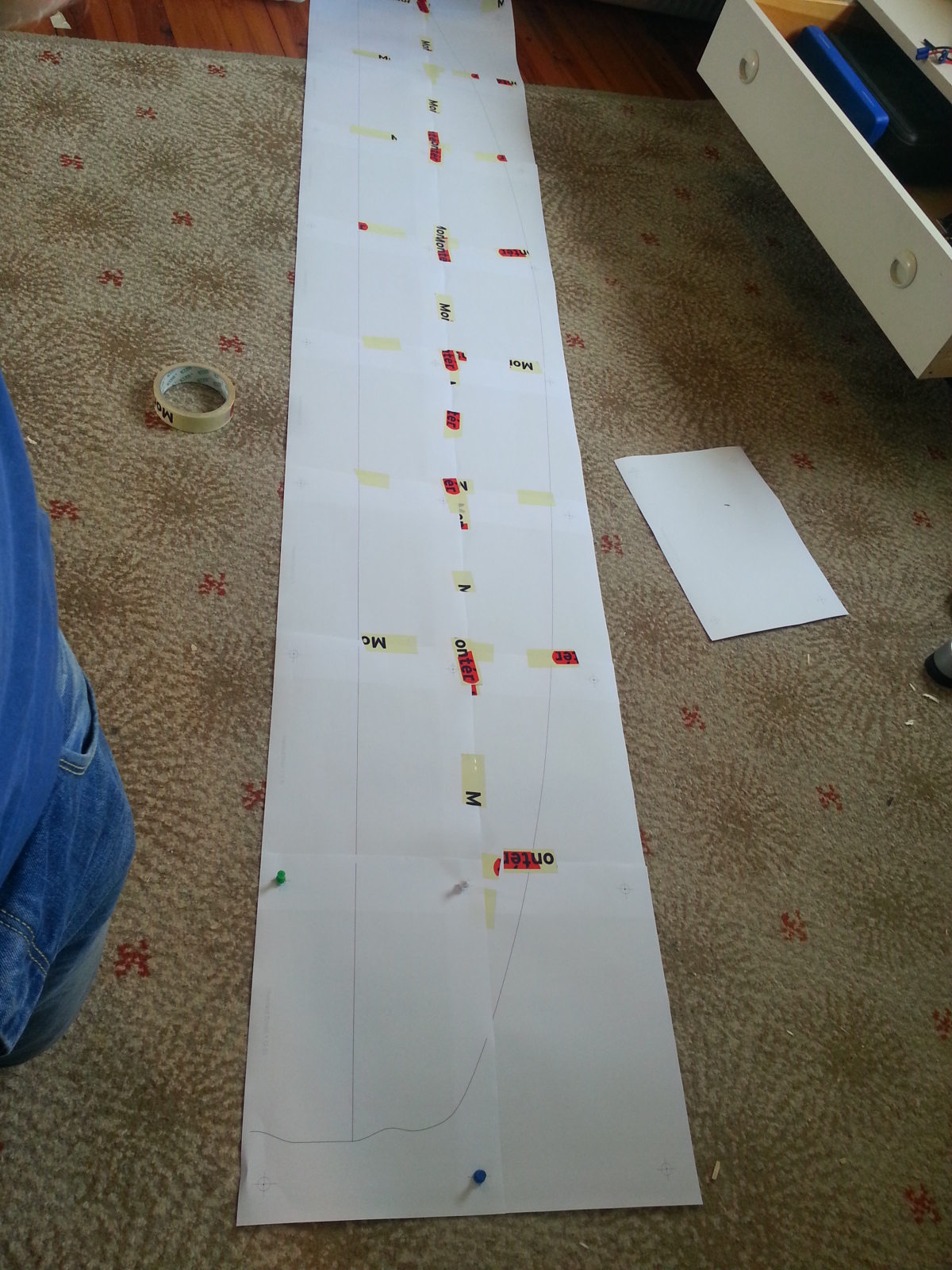

Jeg brukte Autocad Inventor til å tegne opp formen på brettet, dermed var det enkelt å printe ut i mange ark som ble tapet sammen. Jeg klippet og tegnet over på styrofoam (xps).







2.

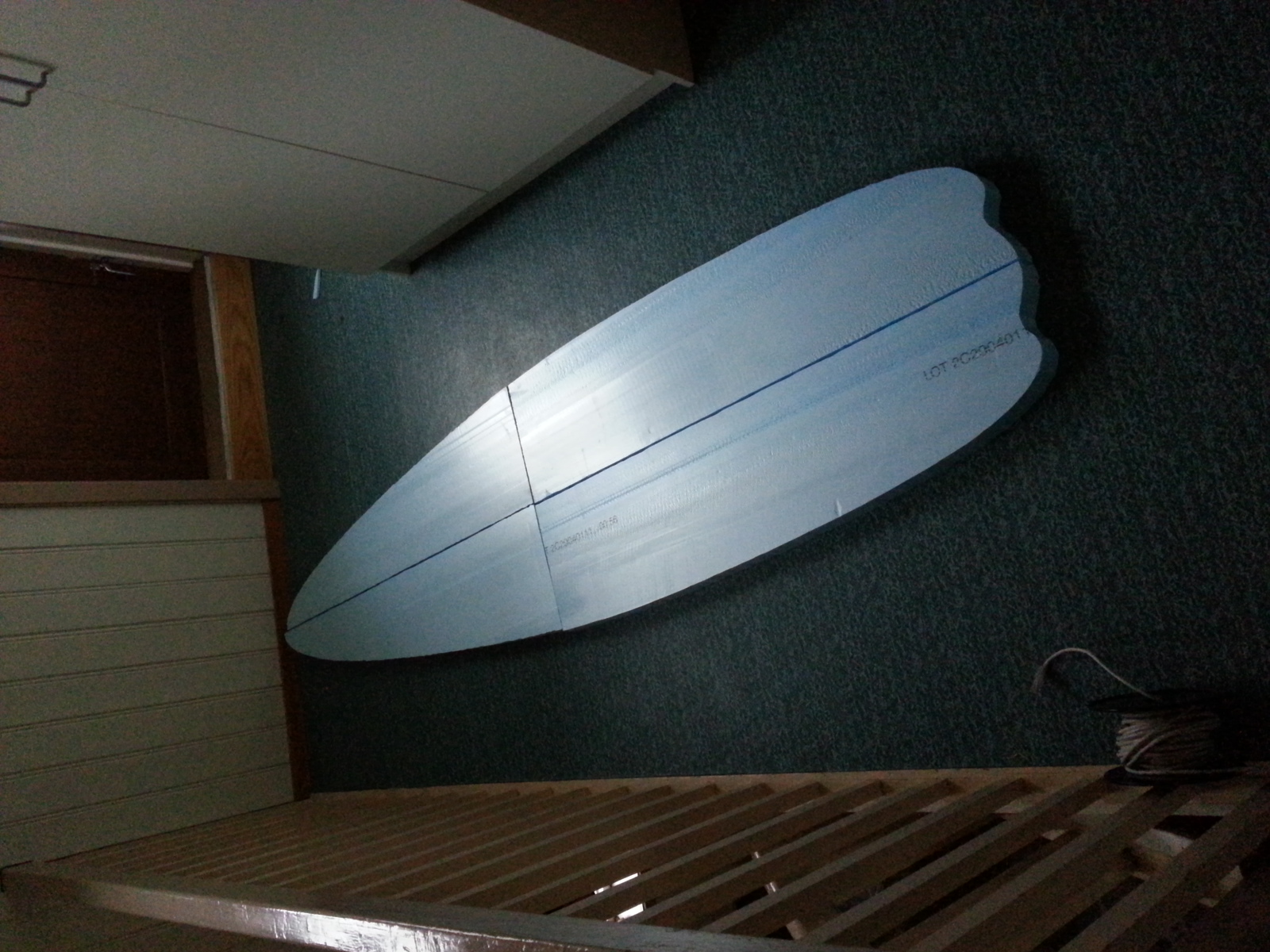

Deretter var det bare å kutte xps`en opp med en varm metalltråd. Brettet hadde fått sin form!







3.

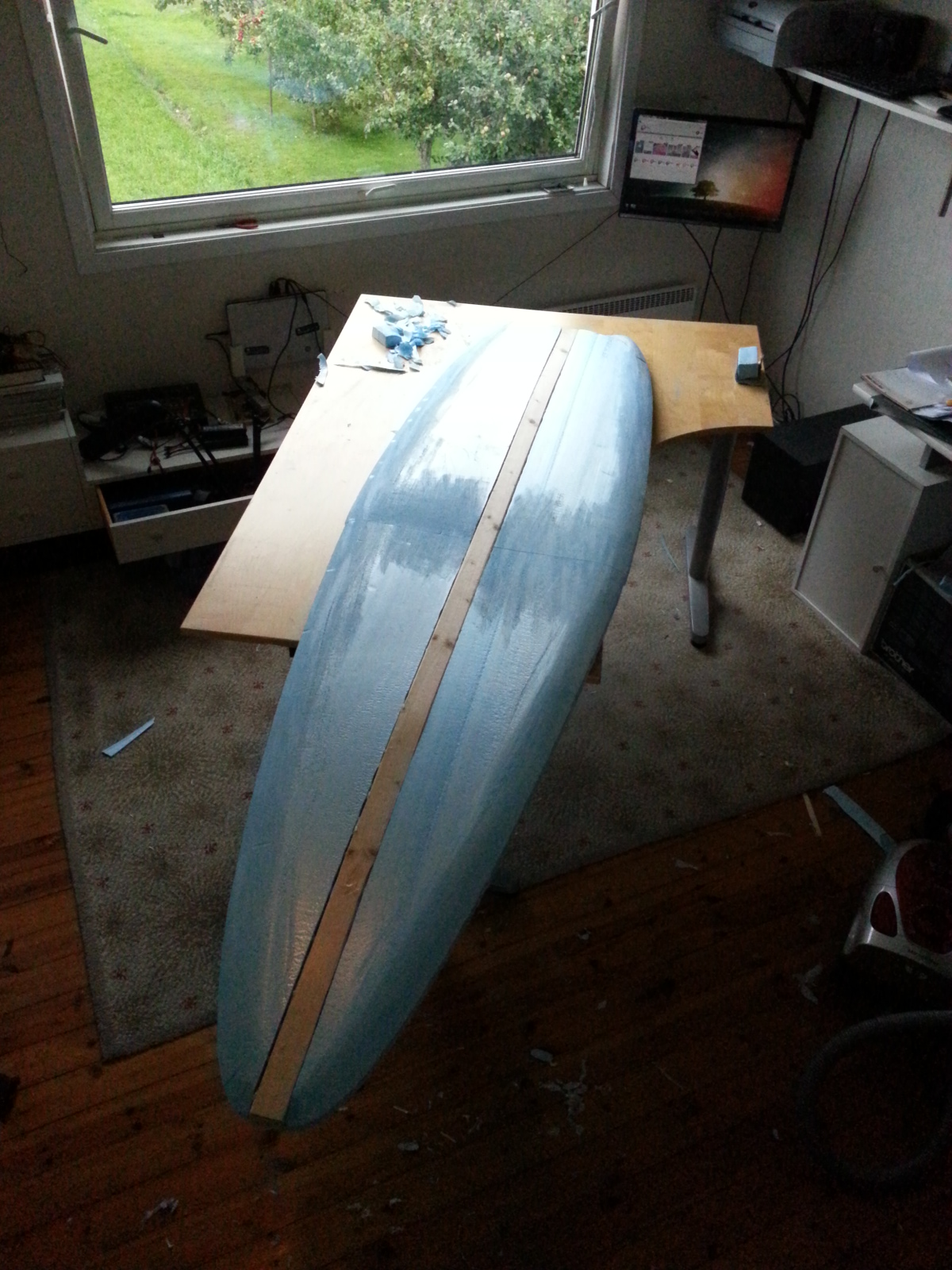

Jeg gikk til innkjøp av en lekt, kuttet den på 2,30m og slisset den opp i begge ender. Dermed kunne jeg bøye lekten i ønsket form. Lekten ble limt med epoxy. Deretter limte jeg xps`en inn på lekten slik at brettet fikk riktig bøy opp både foran og bak.





4.

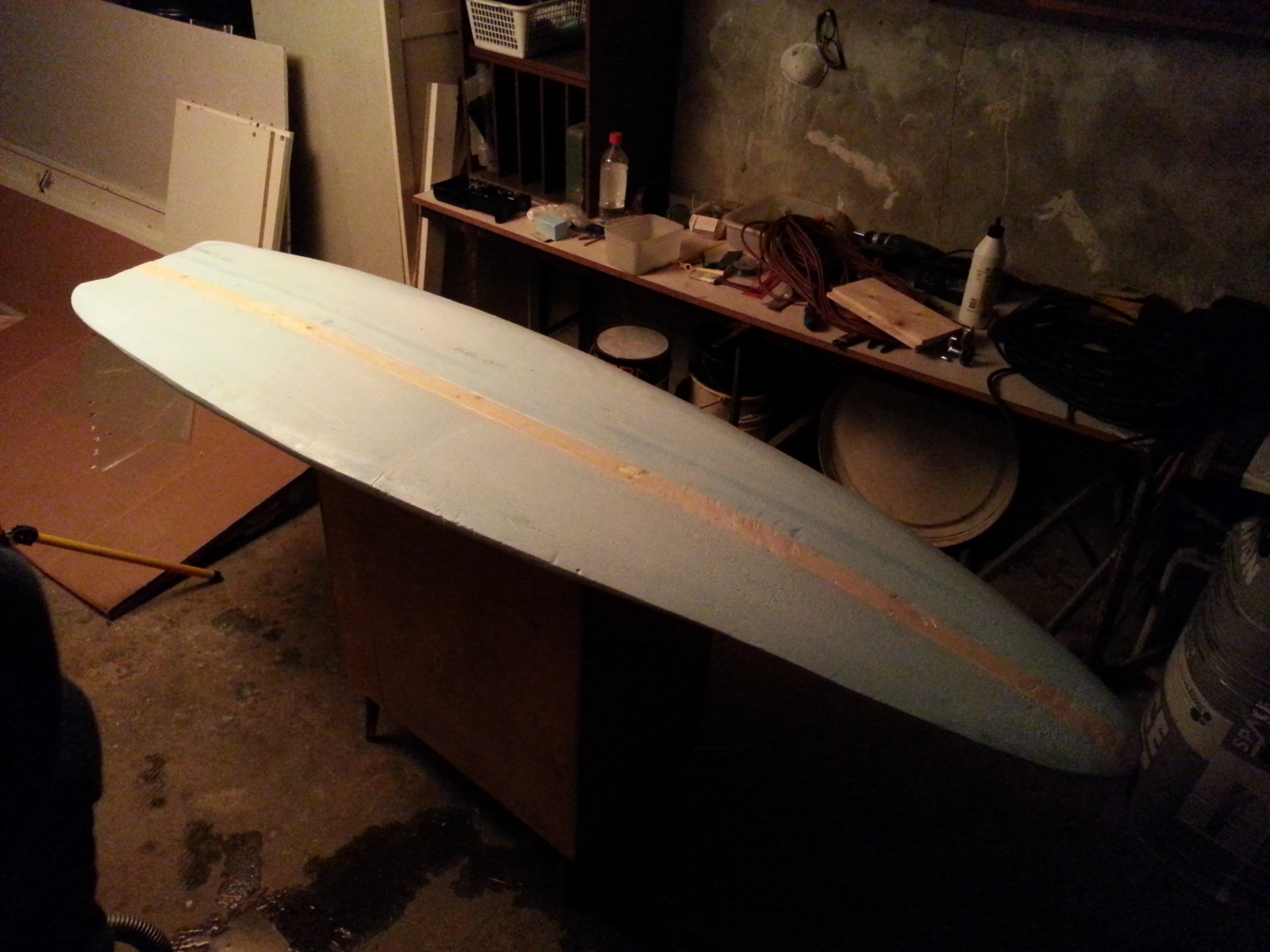

Deretter gikk jeg over på pussing for hånd. Pussepapir og pustemaske. Ikke akkurat det lureste å pusse xps inne på rommet- litt pusteproblemer den natten ja.. Det ble en hel dag med støvsuging, tørking og vasking dagen etter.







5.

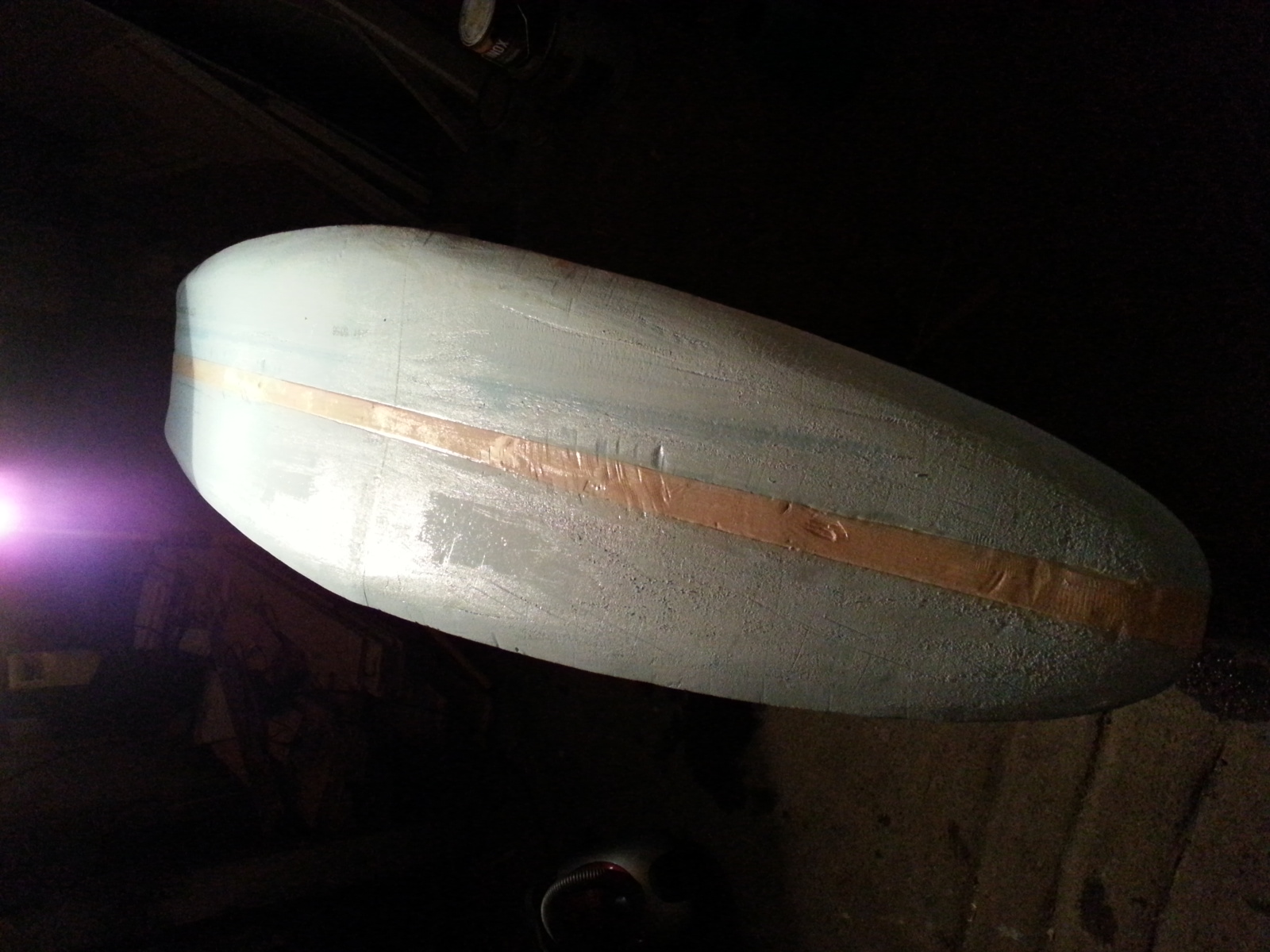

Deretter prøvde jeg å gjøre dette billig. Skal senere støpe. Å bruke epoxy sammen med glassfiber er dyre greier, så jeg endte opp med å velge polyester istedet for epoxy. Ulempen med polyester er at den spiser xps. Derfor fant jeg ut at jeg skulle male to strøk med trelim på xps`en som beskyttelse. Alle hakk, skader og sjøter ble fylt med no more nails etter pussing.









6.

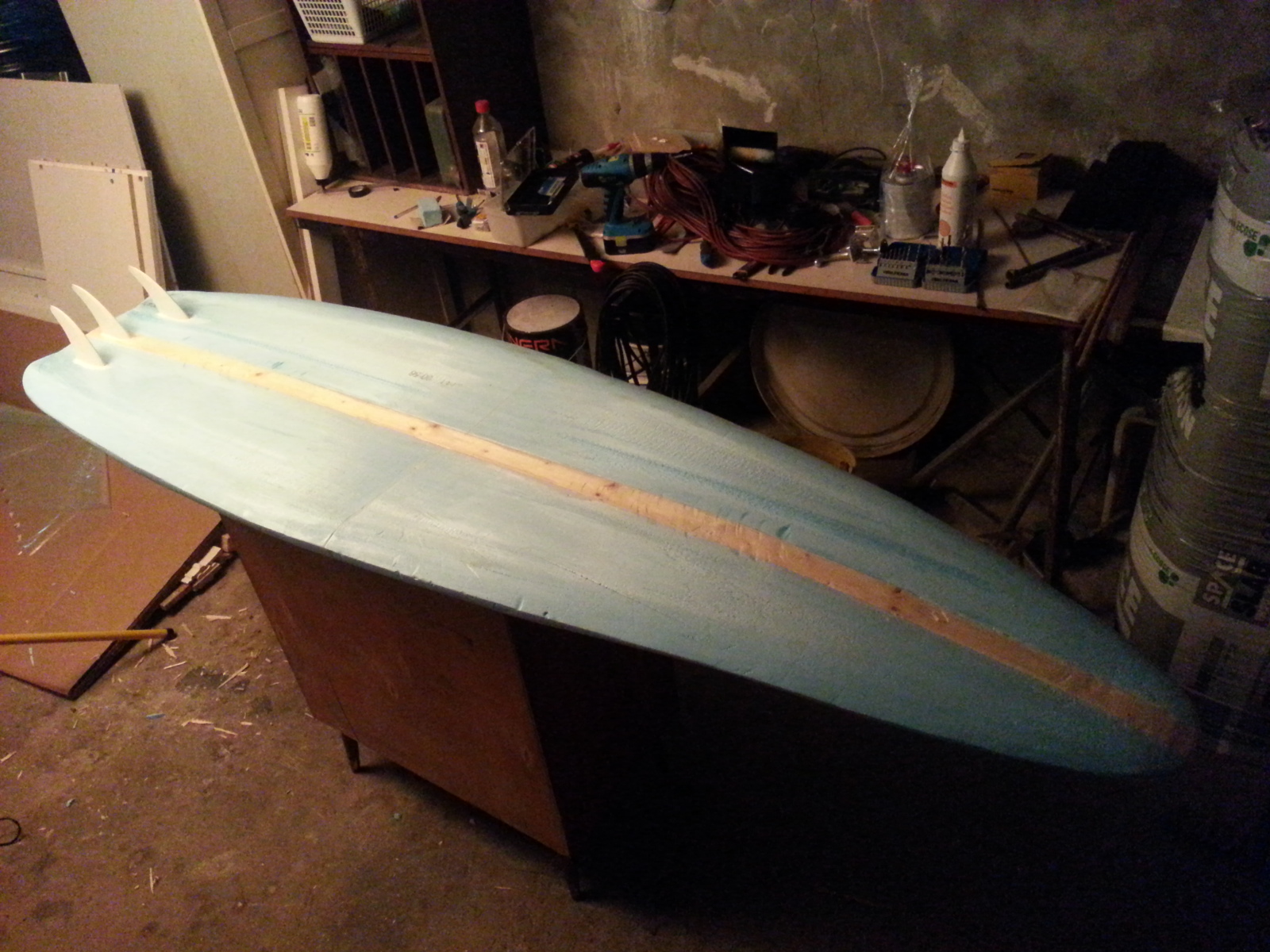

Designet finner i Inventor. Deretter ble finnene 3D printet og festene ble limt inn i brettet. Nå begynner det virkelig å likne et surfebrettbrett!







7.

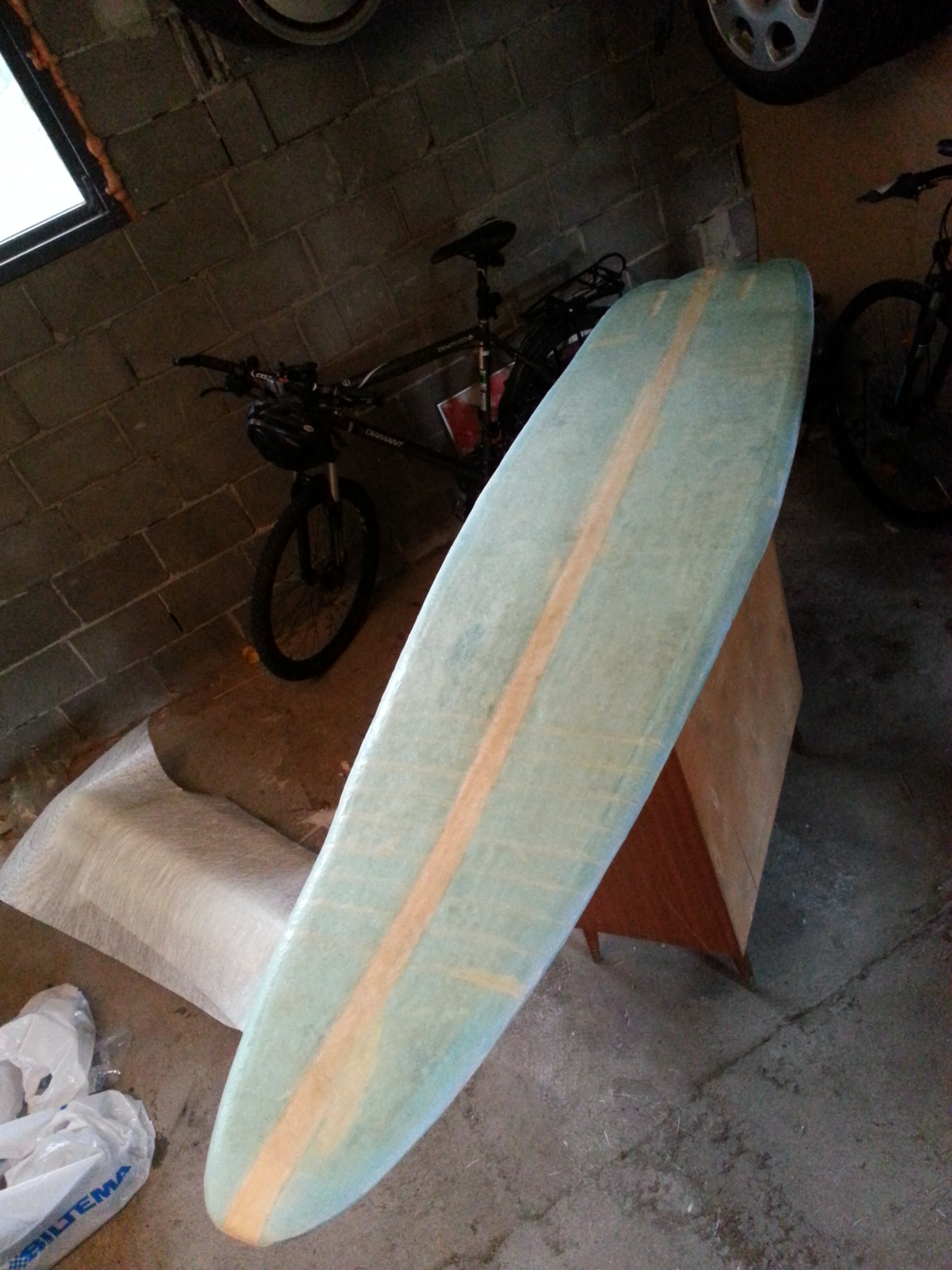

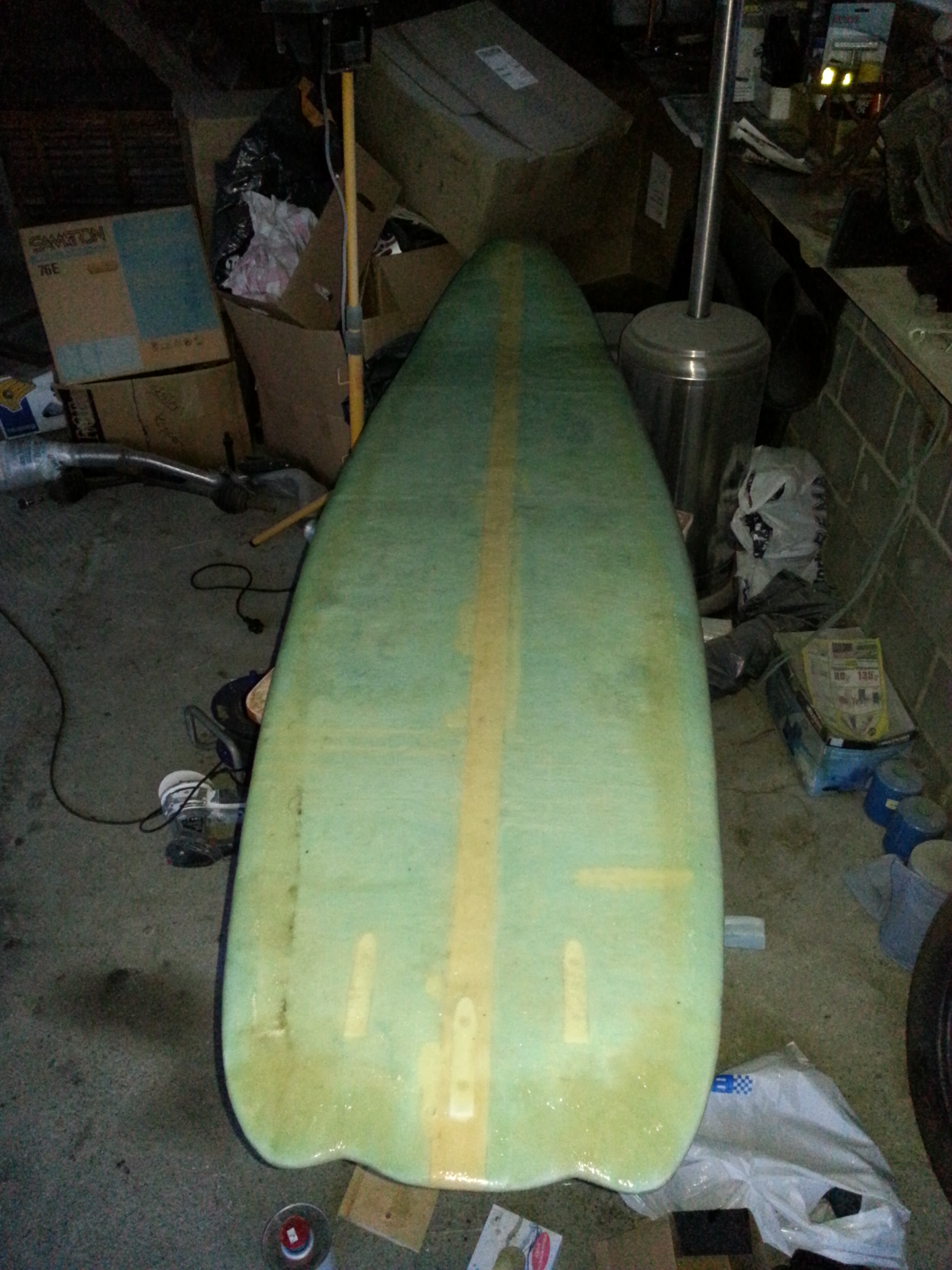

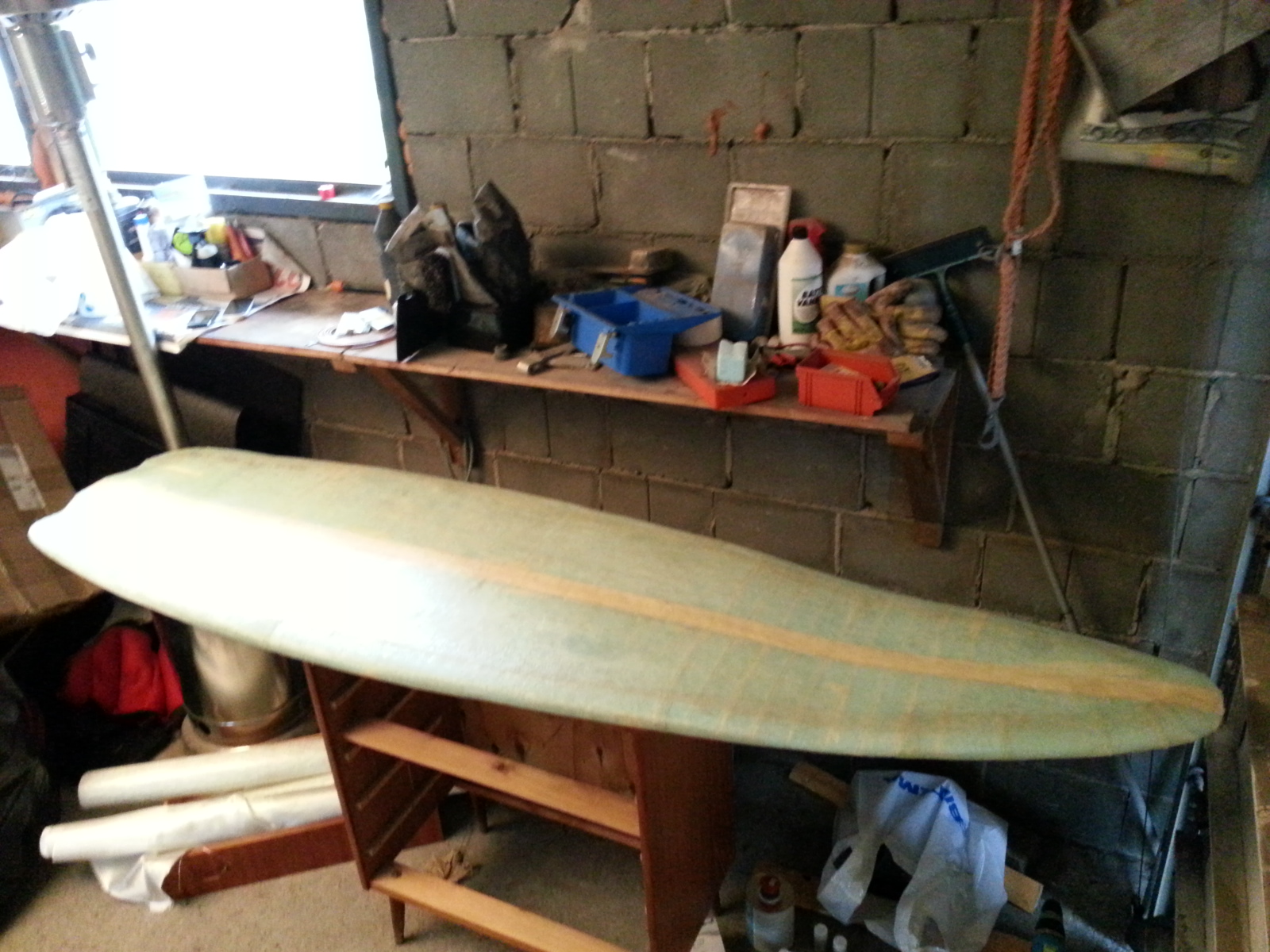

Deretter bare det ut fra huset og inn i garasjen. Jeg begynte å blande polyester, dette lukter mye! La på to lag, ett tykt og et tynt lag med glassfiber. Deretter ble brettet pusset med pussemaskin.









8.

Når brettet var ferdig støpt med glassfiber, la jeg på flere lag med primer for at brettet skal holde tett. Glassfiber tåler nemlig ikke vann.





9.

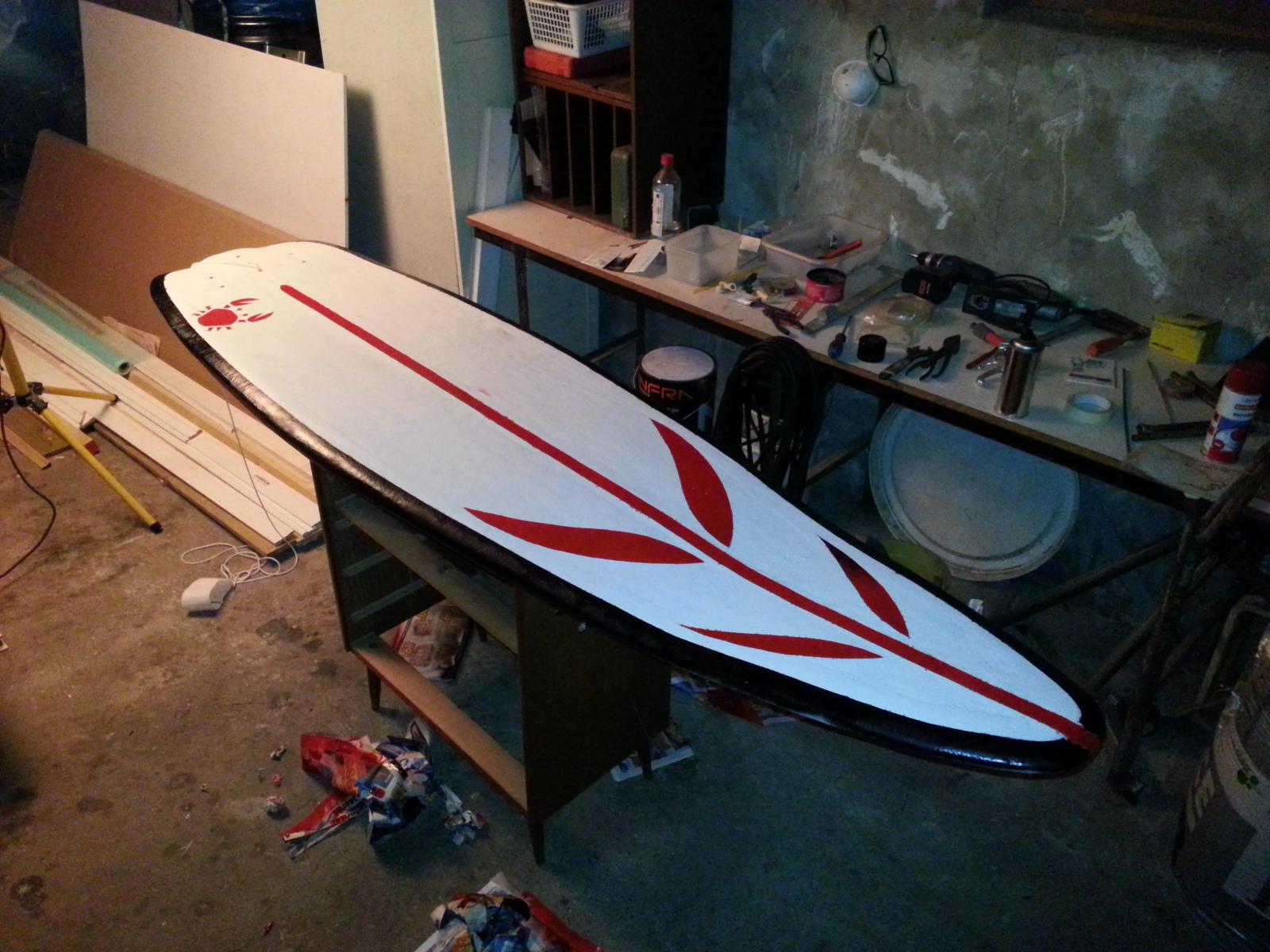

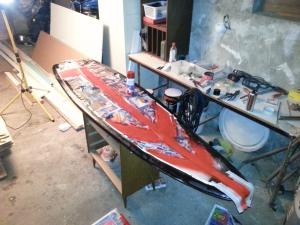

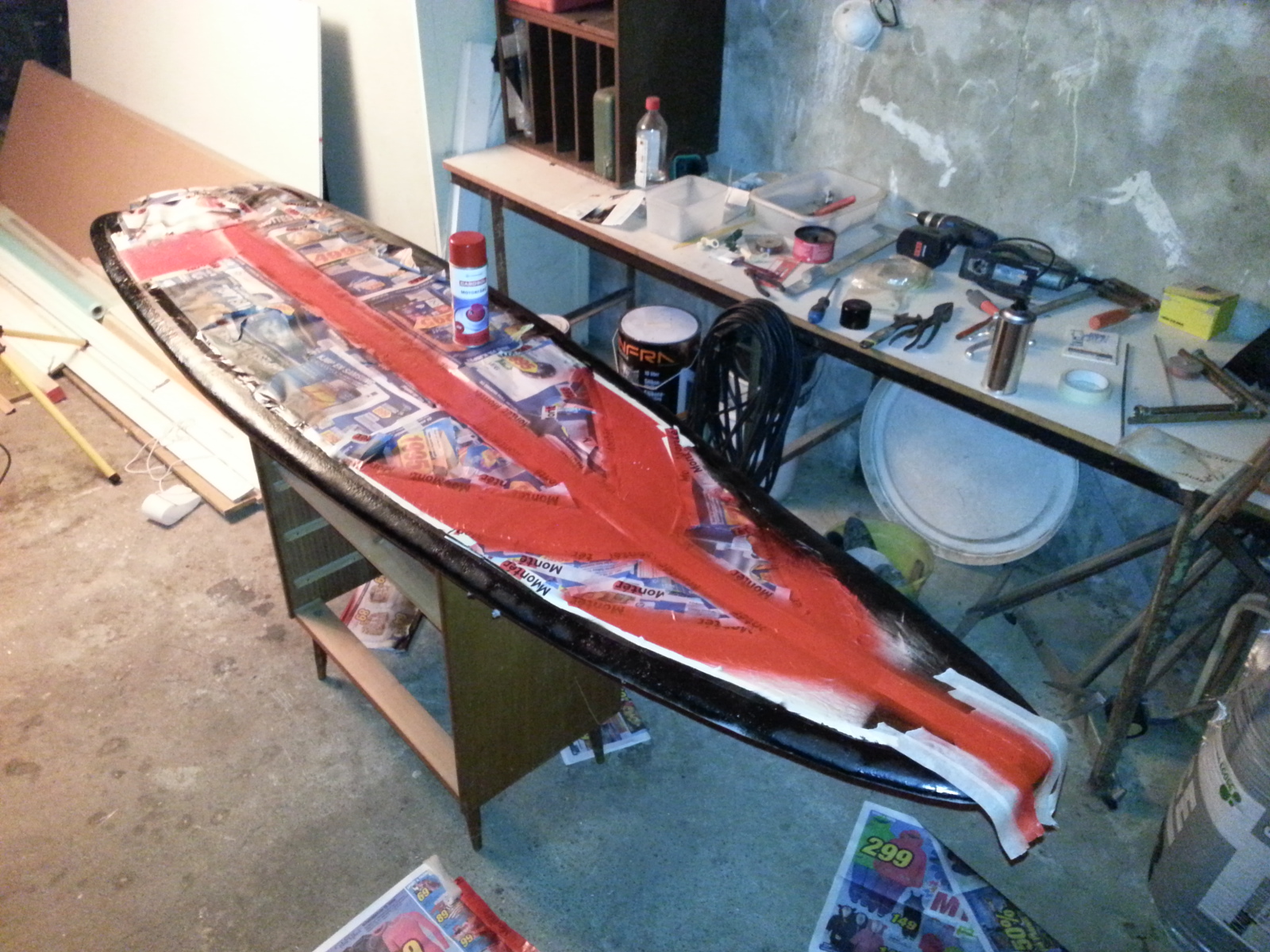

Deretter bar det over på dekorering. Søkte opp litt diverse design på nettet, mange av dem var svært kompliserte. Jeg er overhodet ingen kunstner, men lot meg inspirere. Dessuten hadde jeg bare to spraybokser. En svart som nesten var tom og en rød med motormaling.









10.

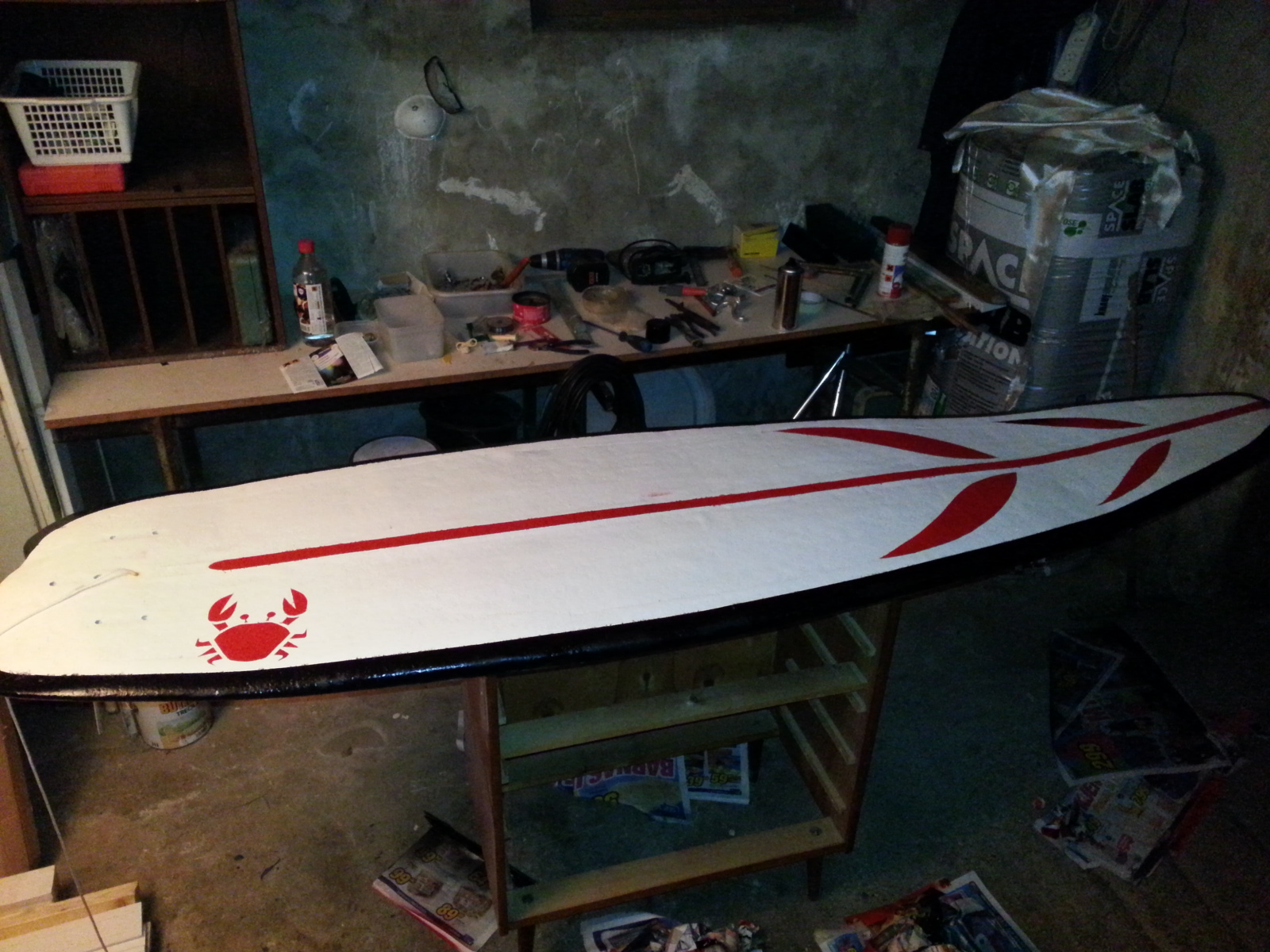

Så var det bare å rive av maskeringsteipen.









Brettet har vært ute på stranda. Bølgene var store. Det er virkelig vanskelig å stå på ett brett på vannet...



Alle finnene knakk etter et kvarters tid da jeg dro inn på grunna. Mulig jeg må finne ut et annet design på disse. Uansett har dette vært et morsomt og veldig lærerikt prosjekt.



Endret 3. september 2014 av Itek

[Itek]

Joda, jeg lever enda!

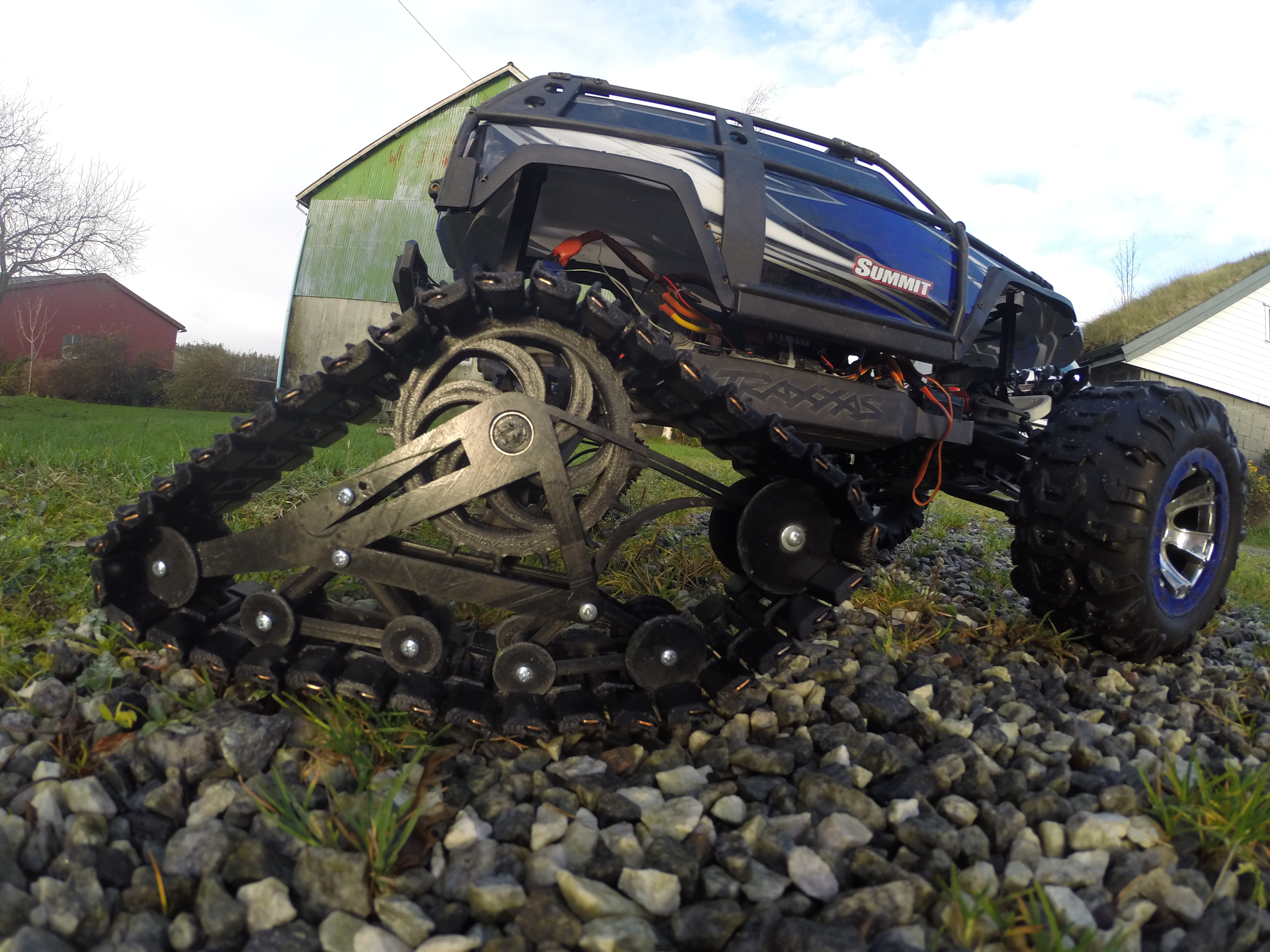

Beltehjul!

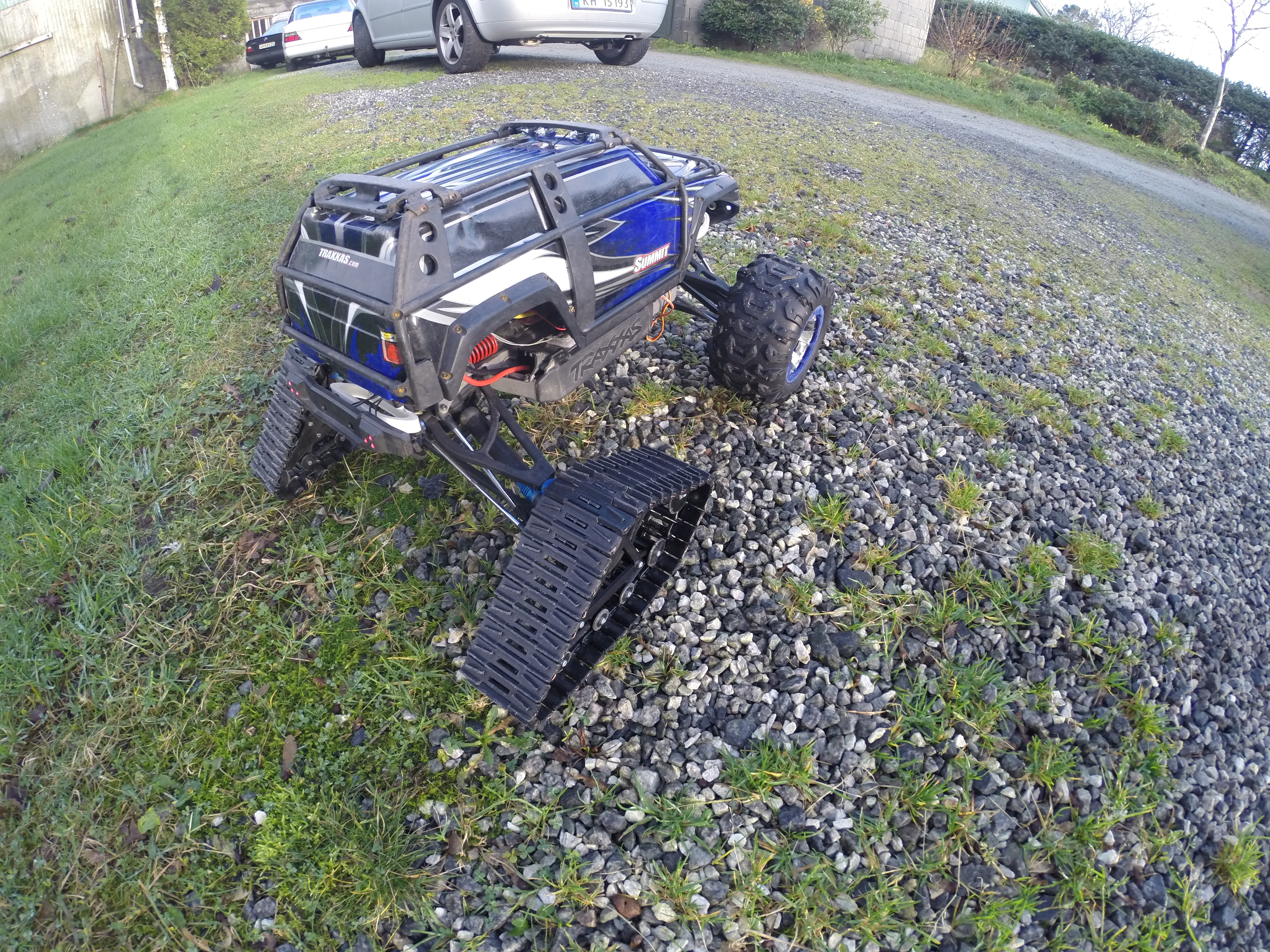

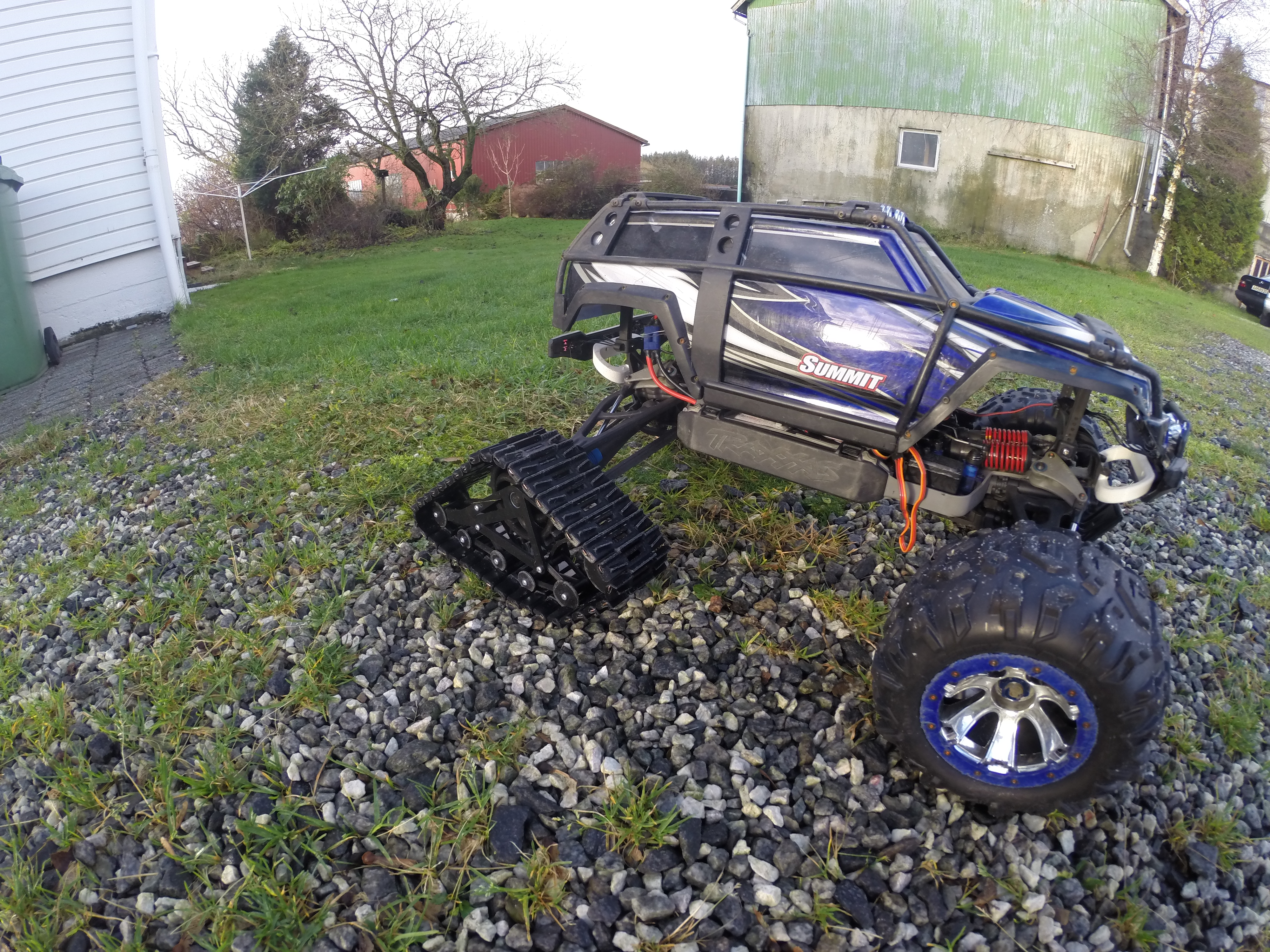

Jeg har designet, tegnet og 3D printet noen beltehjul til den radiostyrte bilen min.

Dette prosjektet er satt på vent, skal jeg fortsette, trenger jeg å handle inn en hel del med kulelager. Slik beltene er nå, går plasten varm og smelter. Det hender også at skruene skrur seg ut på hjulene. En annen ting er at de fremre småhjulene vrir seg, dette må redesignes og jeg må printe en ny løsning. Enda en ting som må endres er styrken til selve beltet. Dersom det oppstår en del strekk i beltet finnes det alltid et av leddene som er svakt slik at beltet utvider seg og det begynner dermed å glippe på drivhjulet..



Jeg satte kun belter på bakhjulene og koblet ut firhjulstrekk slik at jeg slapp å printe 4 beltehjul. Da blir det mye mindre å endre/printe dersom jeg endrer litt på designet. Sparer dessuten mye tid, siden jeg nok bruker opp imot 40 timer å printe ett hjul.

Her følger det noen bilder, og en video.









[Itek]

FpvCat!

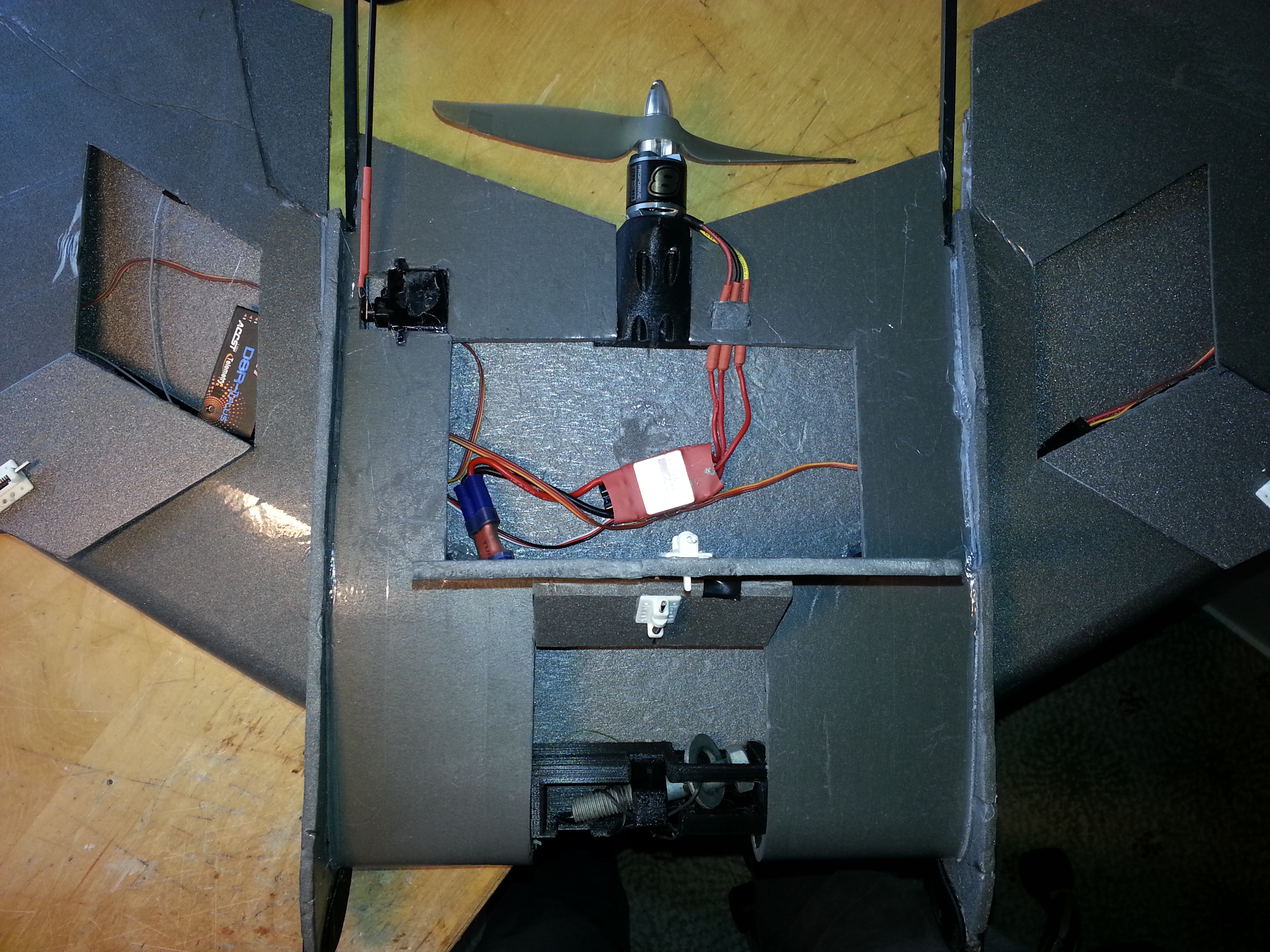

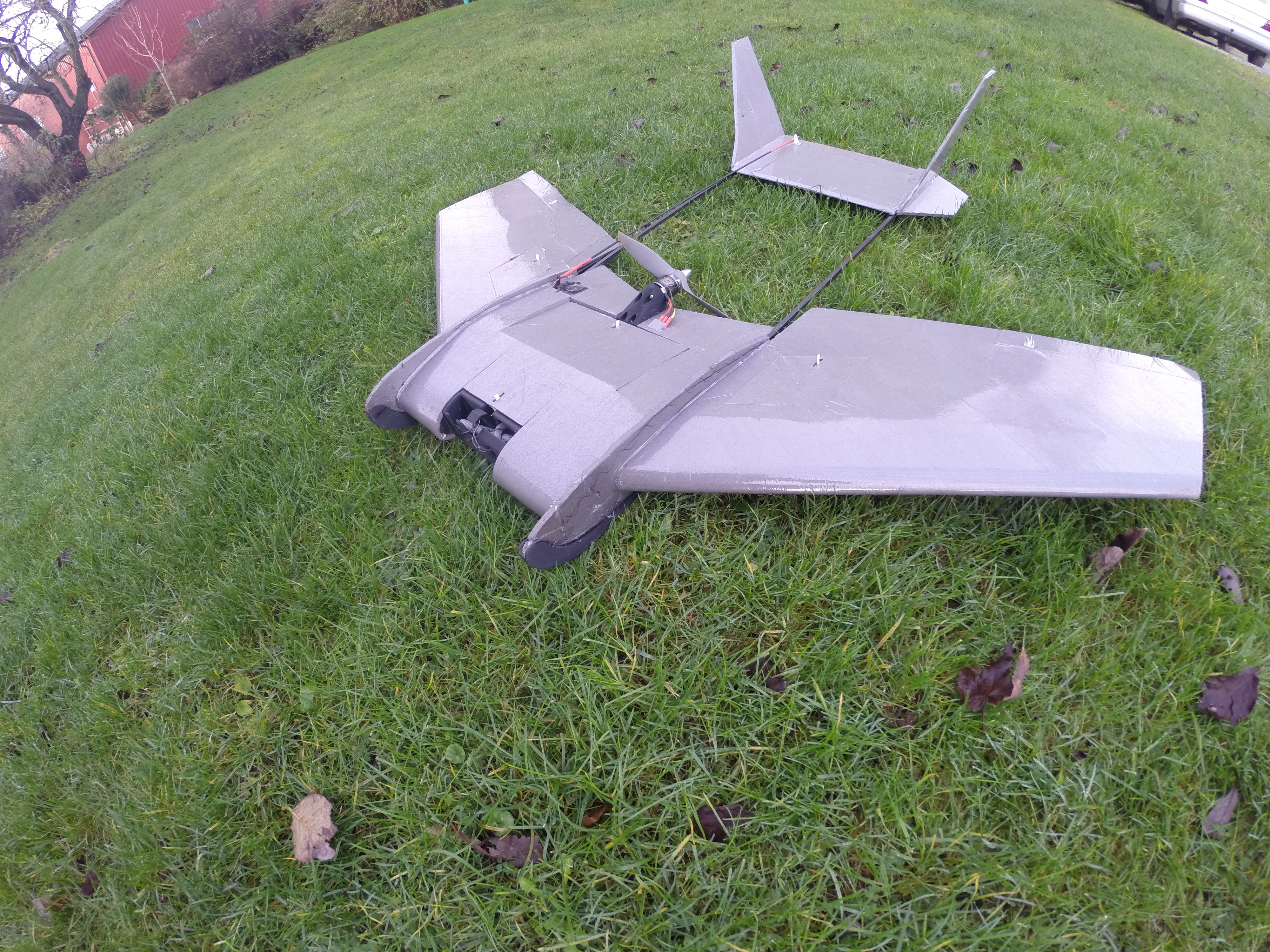

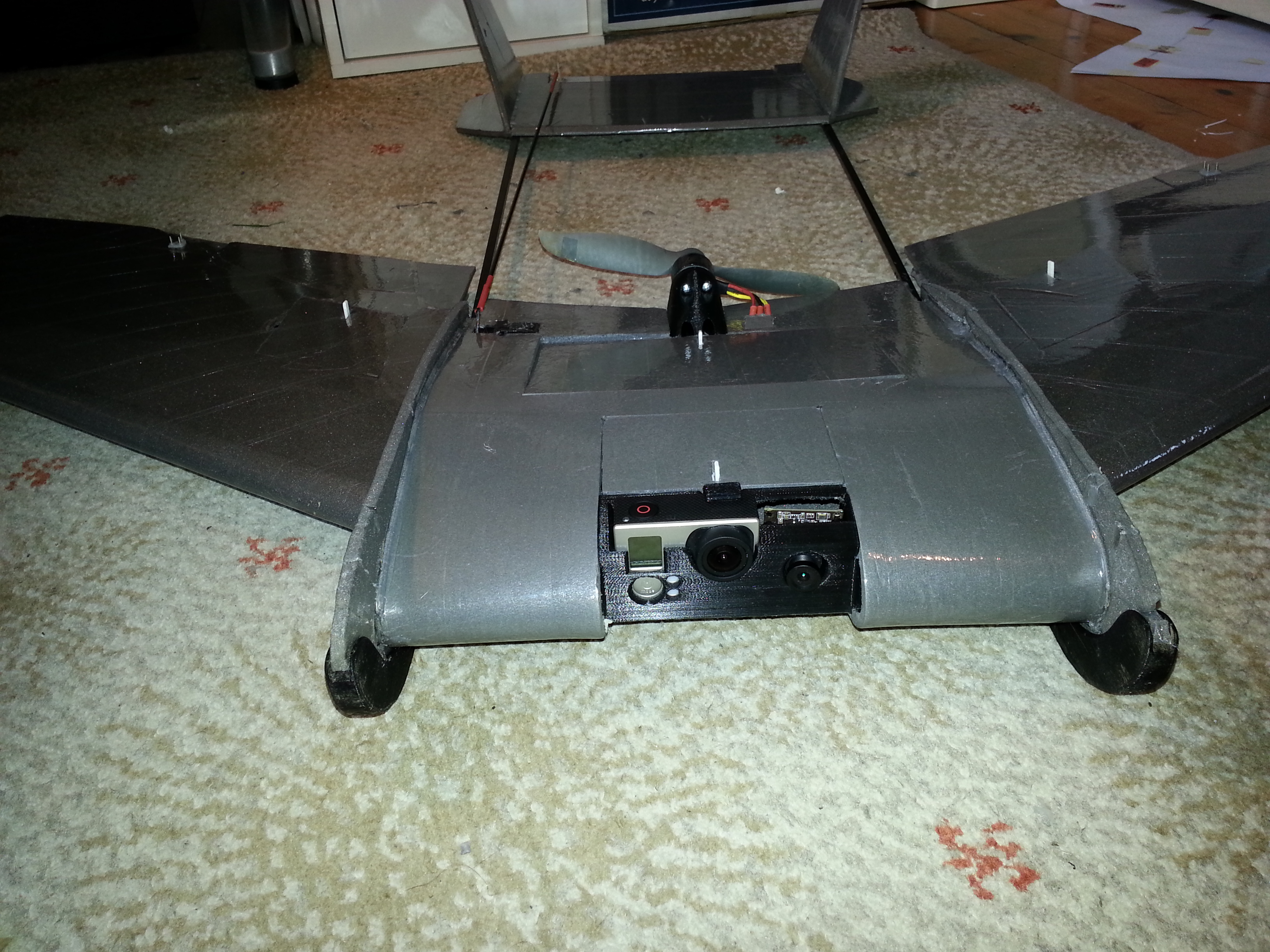

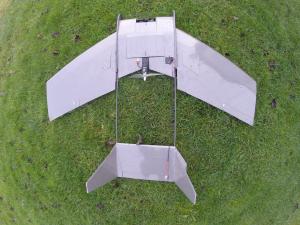

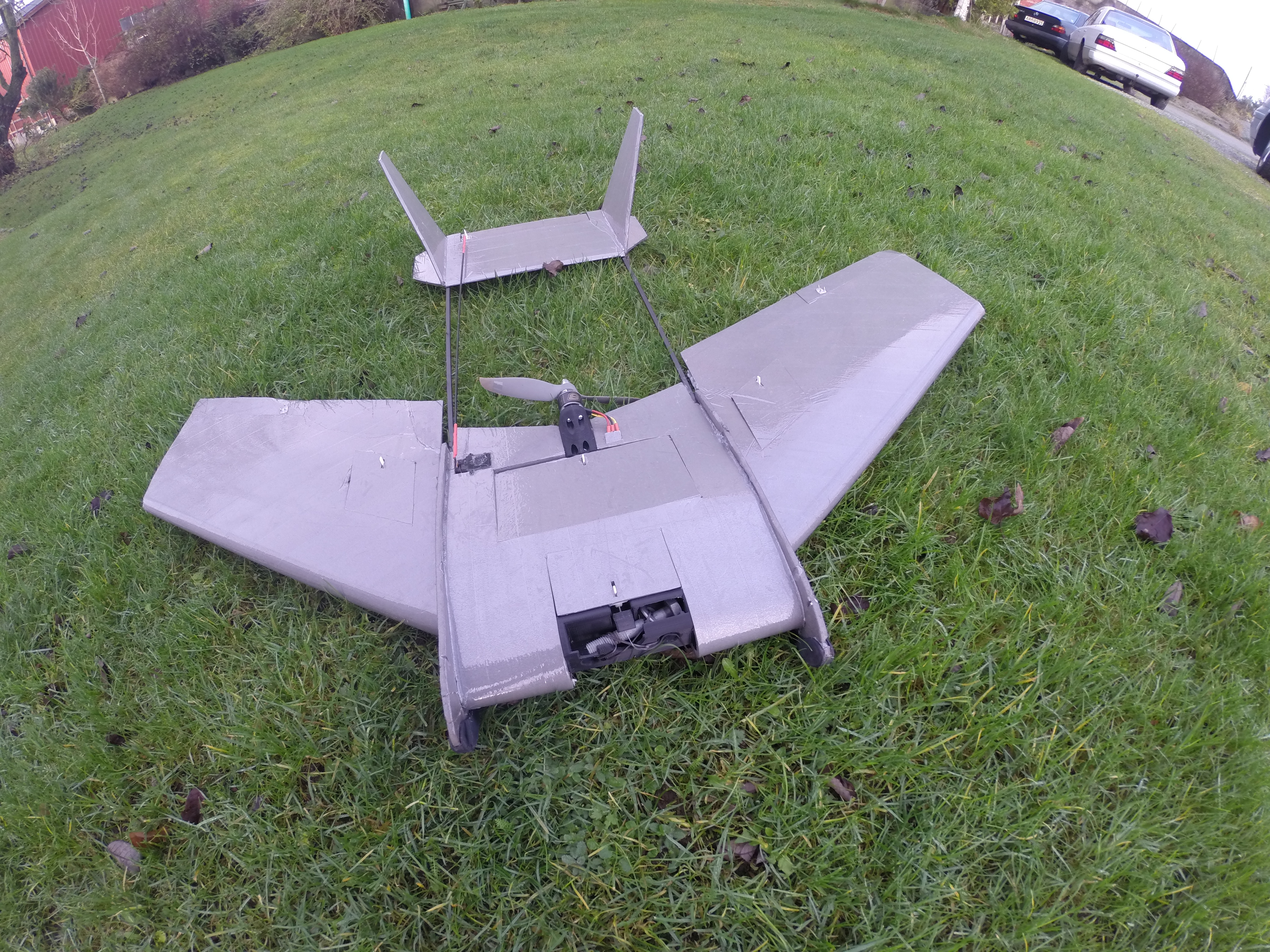

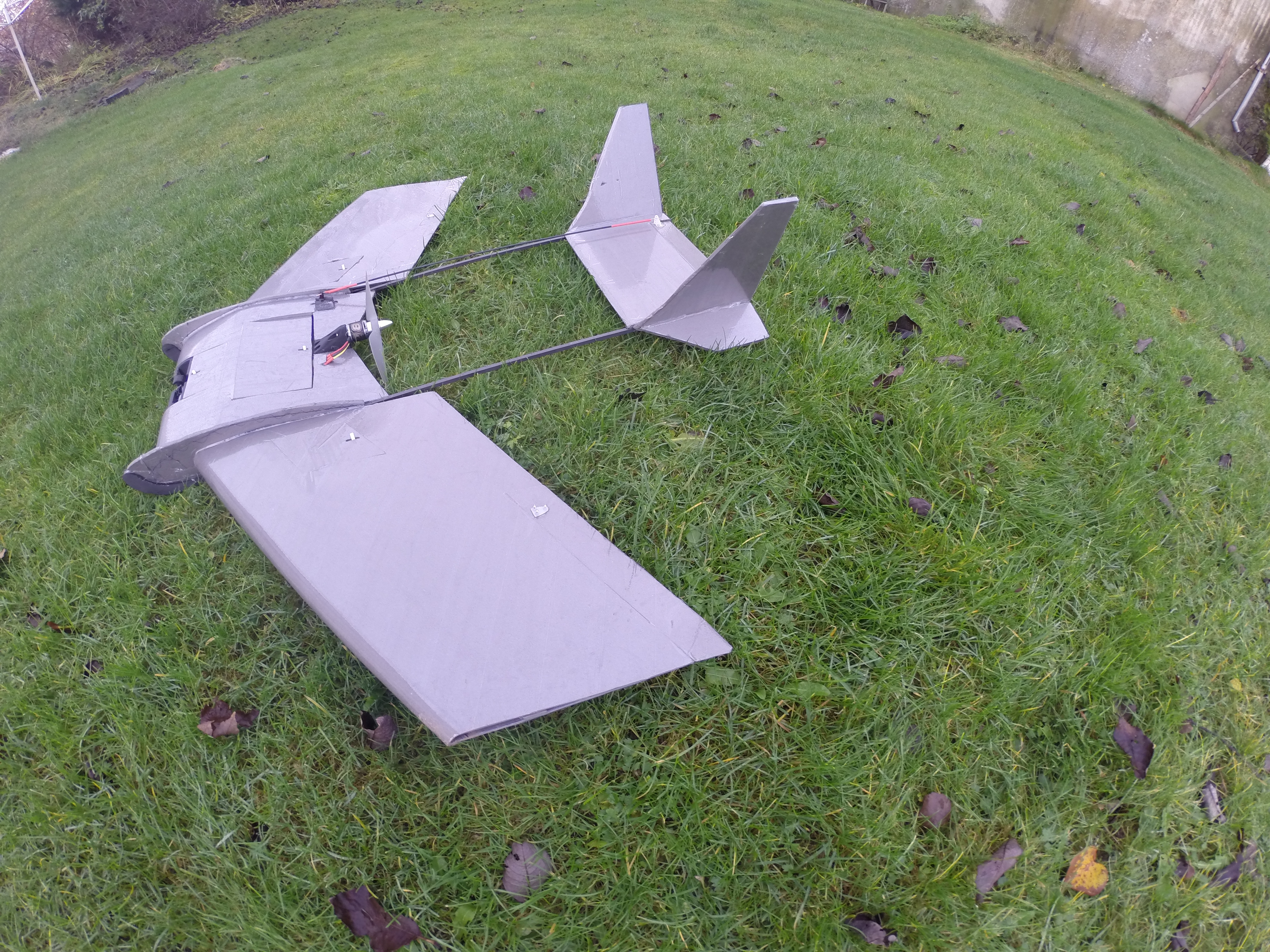

Jeg har ikke bare jobbet med beltehjul den siste tiden, men også jobbet mer på et fpv-fly som jeg designet en tid tilbake.



Jeg har laget tegninger til dette flyet, og det er mulig jeg skal poste en bygge-guide på flitetest.com sine nettsider, slik at alle kan bygge dette flyet ved å printe ut tegningene, klippe og skjære. Deretter lime delene sammen.



Jeg er veldig fornøyd med hvordan flyet kom ut. Det er veldig lett, det er strømgjerrig og har veldig stabile og gode flyegenskaper. Eneste ulempe er at flyet har noen "landing skids" som knekker av dersom jeg krasjer eller lander litt hardt. Disse må forsterkes på en eller annen måte.

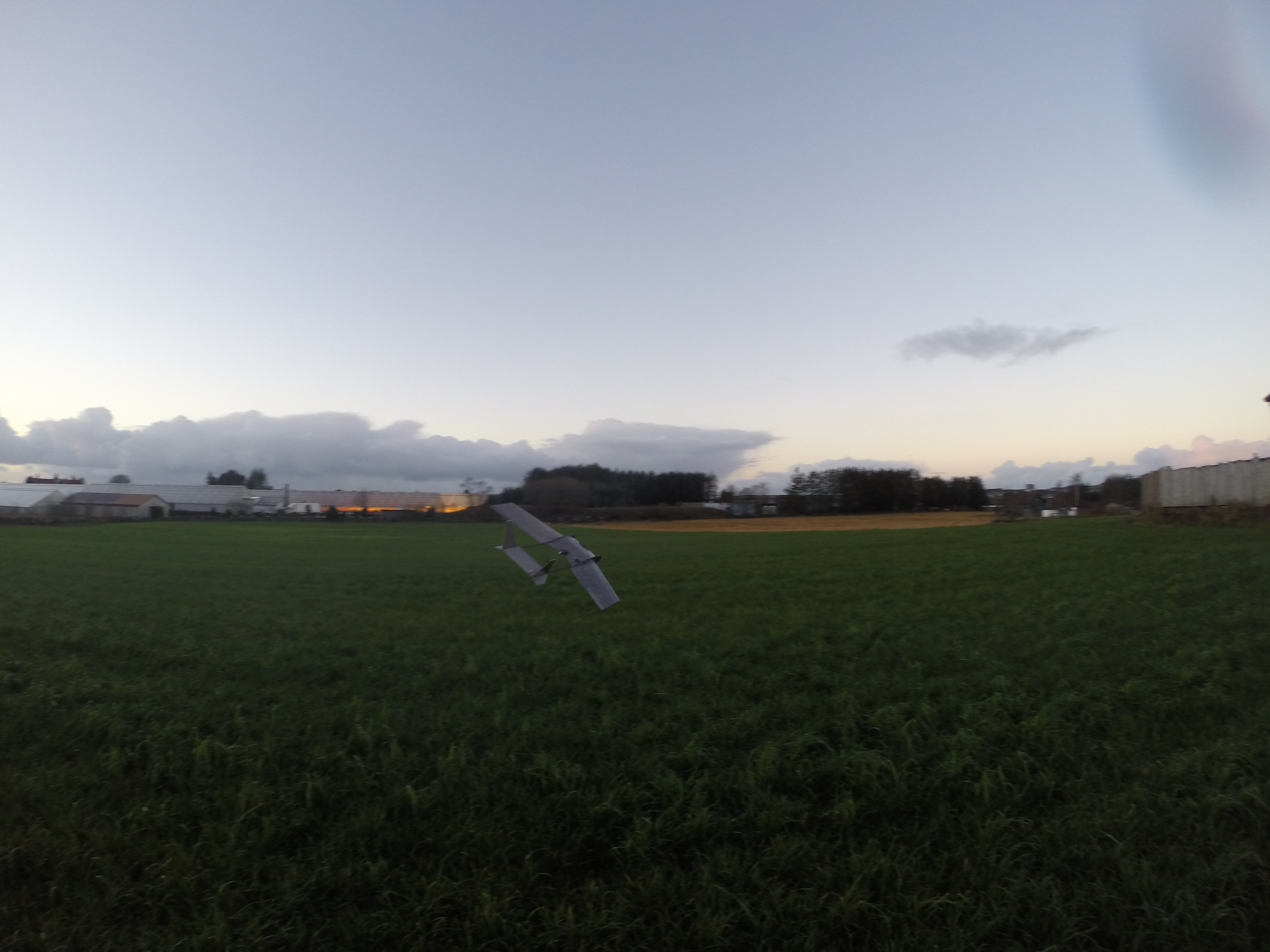

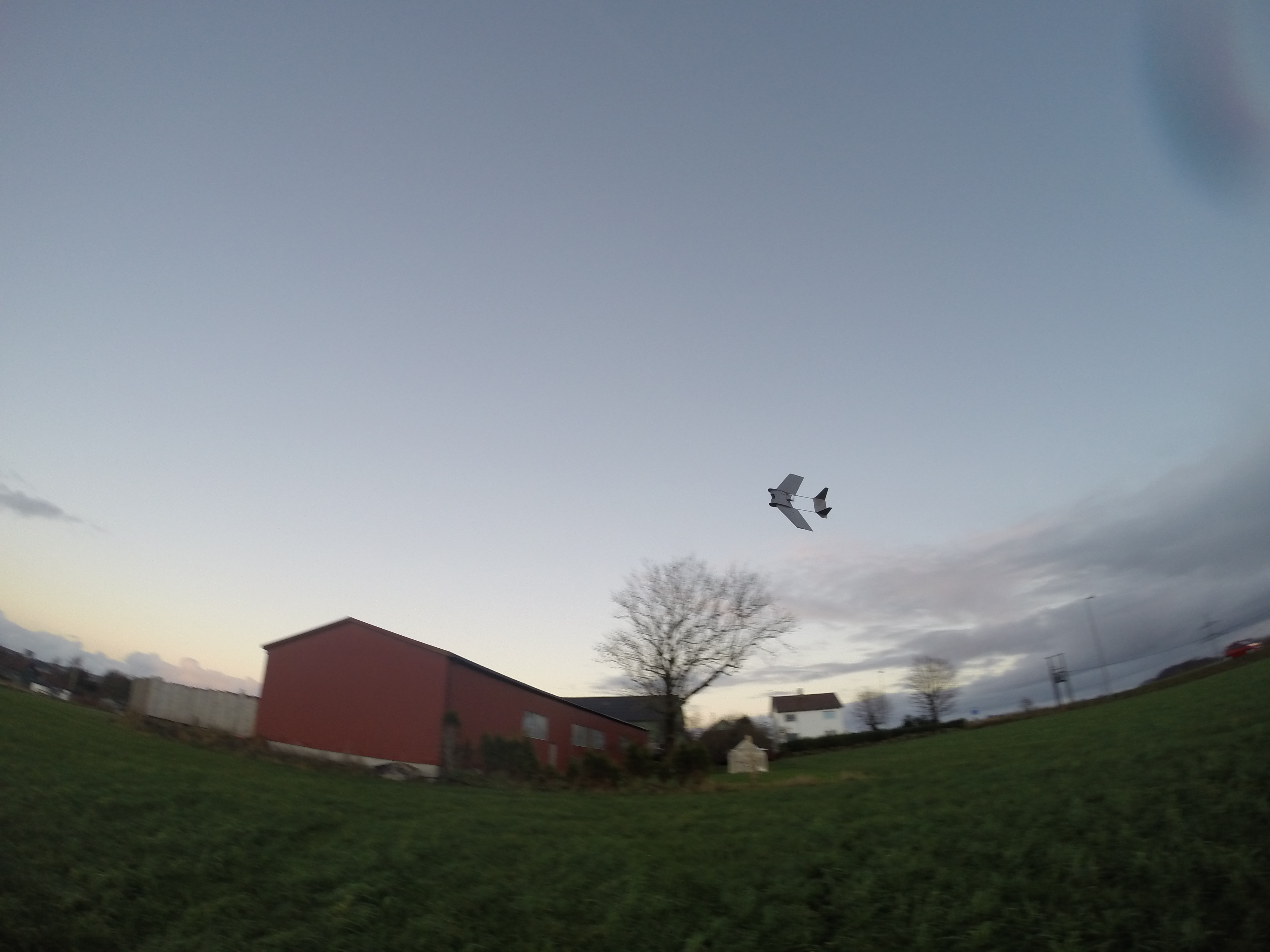

Her følger noen bilder og video av forrige test-tur.























[Merko]

Bruk Loctite på skruene, så sitter dem noe bedre fast

[Itek]

Vel. Det løser ikke problemet med at plasten smelter, så man er egentlig ikke kommet særlig lengre.

Den riktige løsningen er å sette inn kulelager.

[Itek]

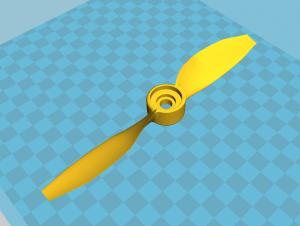

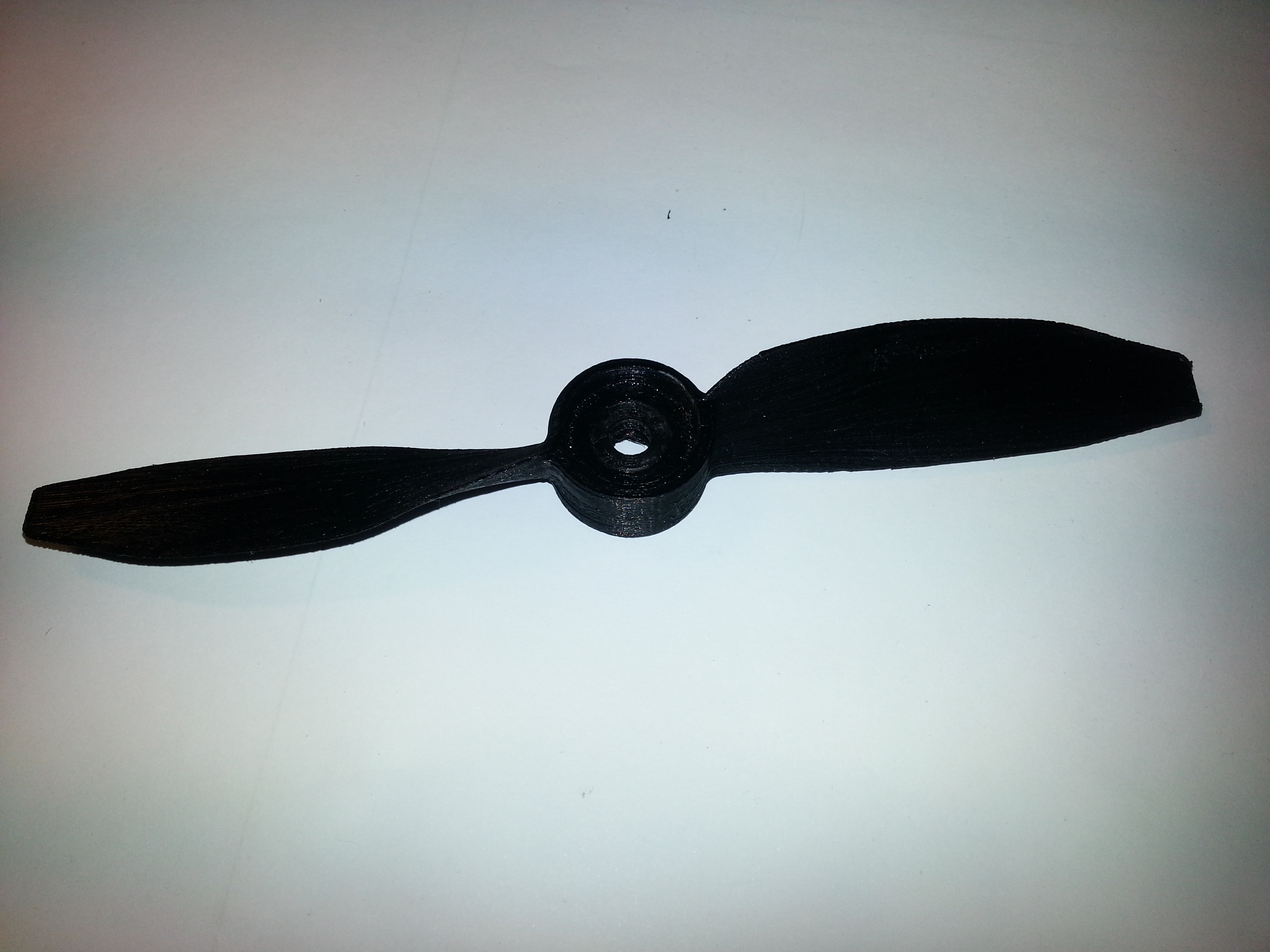

3D printing av propell!







Da har jeg designet propell! Jeg valgte å lage en 7x7 propell, 7 inches lengde per rotasjon. Diameteren (siste tall) kan varieres.



Først regnet jeg ut en funksjon som gav meg hvilken vinkel profilet på propellen skulle ha med radiusen:





Der:

R - Radius [cm]

L - Pitch til propell [cm]

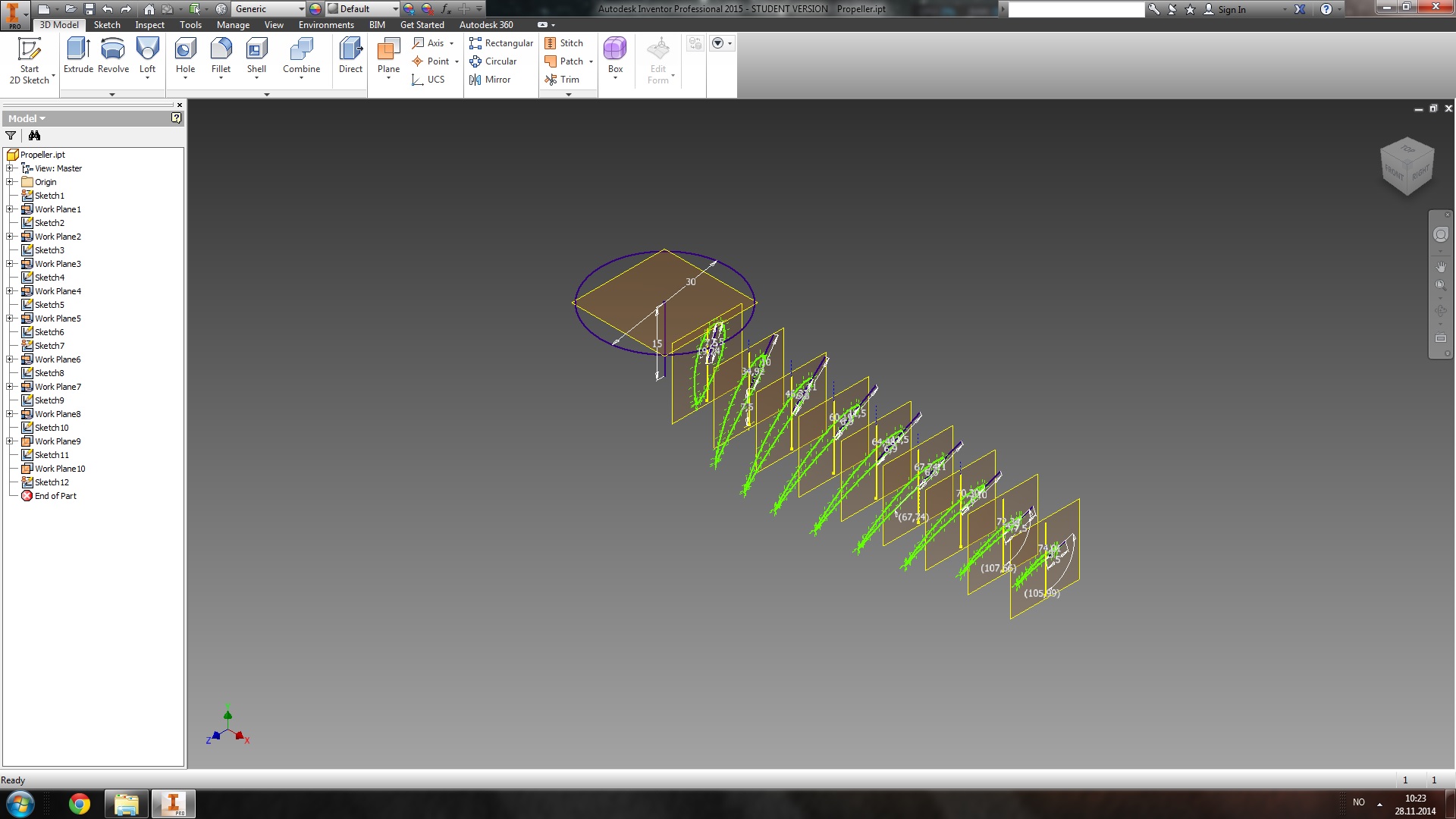

Så var det bare å plotte inn i en tabell, før jeg valgte å lage ett tverrsnitt for hver 1 cm ut på propellbladet.



Så kom det til valg av vingeprofil. Jeg fant et bilde med NACA profiler, og valgte den som liknet mest på de jeg har sett tidligere på gode propeller. Endte opp med NACA 65-- serien. De to siste tallene sier bare %-vis tykkelse av lengden til profilet.



Deretter tegnet jeg opp, startet med NACA 6530 1cm fra senter og endte opp med 6510 på 10 cm fra senter.

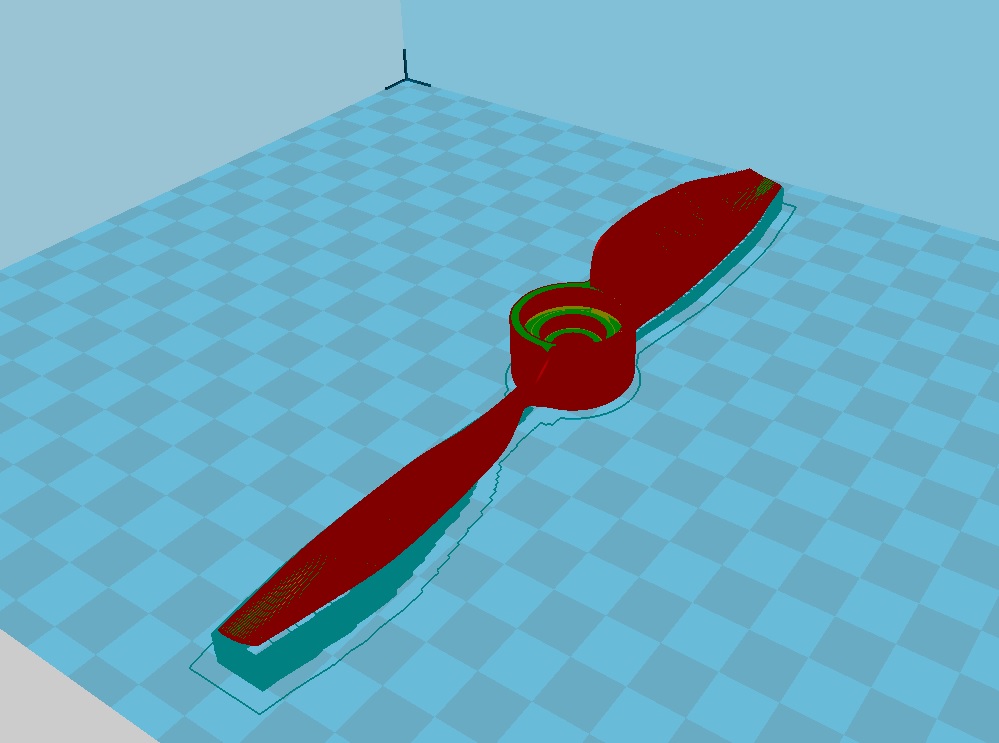

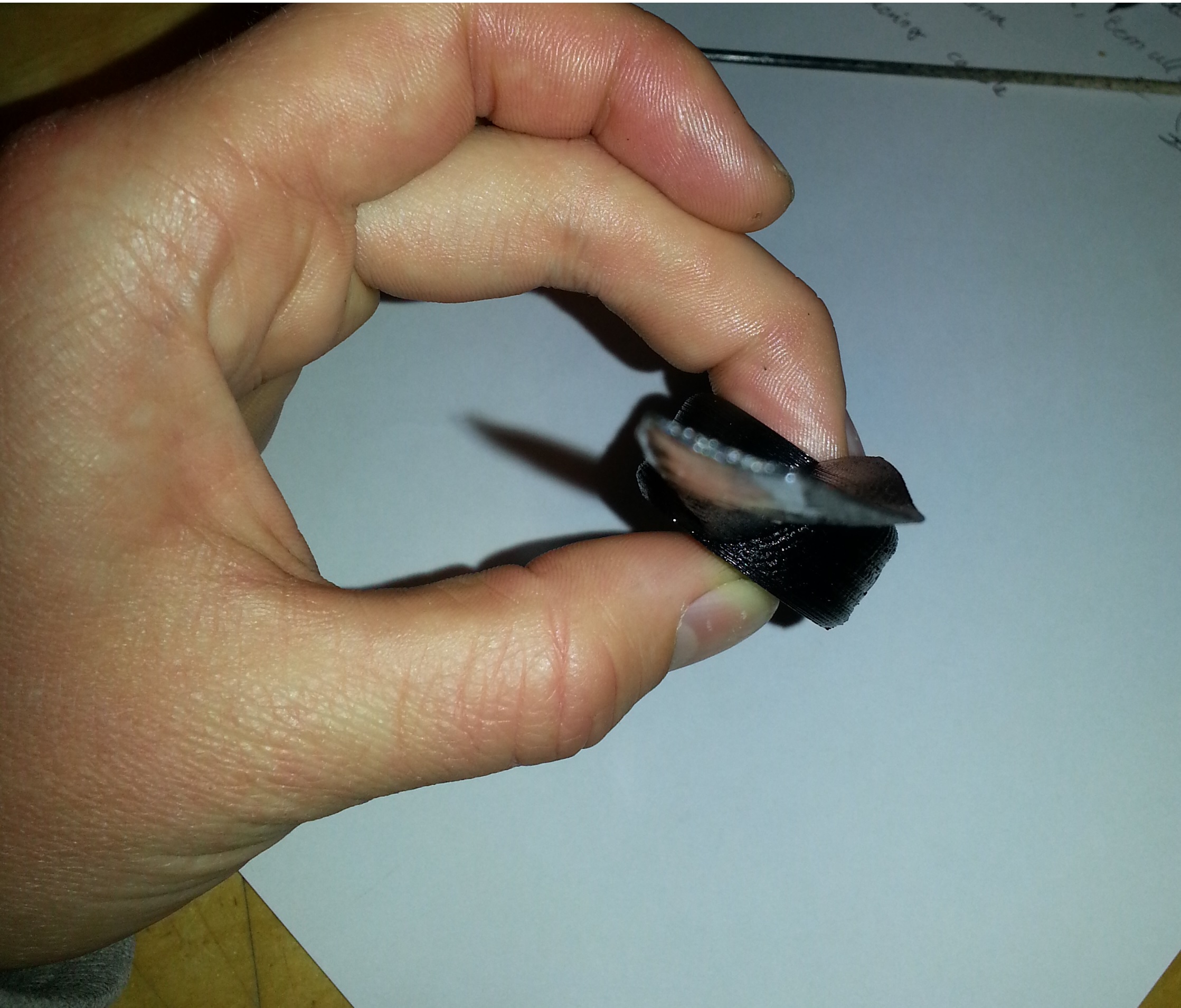

Jeg printet en versjon, pusset med sandpapir og balanserte propellen før jeg gjennomførte en liten test (med briller).



Deretter satte jeg propellen på et fly og tok det med ut for å testfly.





Siden alt fungerte med en gang, endret jeg designet litt slik at jeg kan printe noen små adaptere som gjør at jeg kan sette propellen på forskjellige motorakslinger.



Jeg prøvde også å ødelegge propellen, kom opp til 1.1 kg med thrust, men klarte likevel ikke å ødelegge propellen...



Nå skal jeg endre ørlite på designet. Den skal bli foldbar, slik at bladene bøyer seg bakover med vinden og minsker drag i lufta når motoren ikke spinner.



Så nå ser det ut til at jeg kan lage de særeste former for propeller som man gjerne har problemer å finne på nett. Skulle jeg trenge en kontraroterende 5-bladede propeller som skal være foldbare, er ikke dette noe problem. Jeg kan velge stigning og diameter selv. Digg!



Link til propellen på Thingiverse

Endret 30. november 2014 av Itek

[Itek]

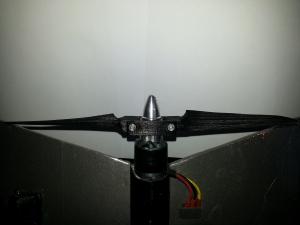

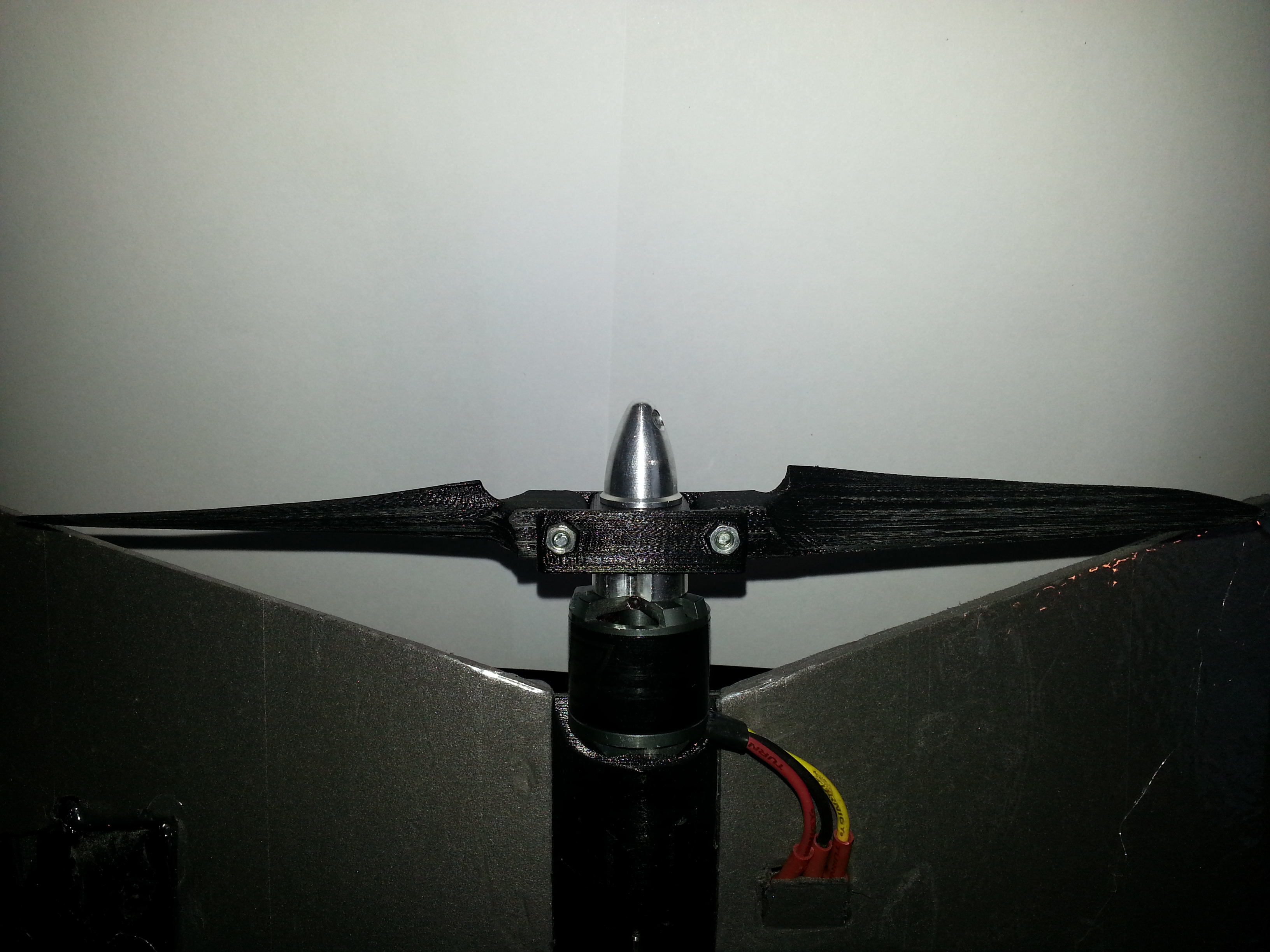

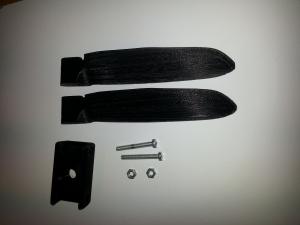

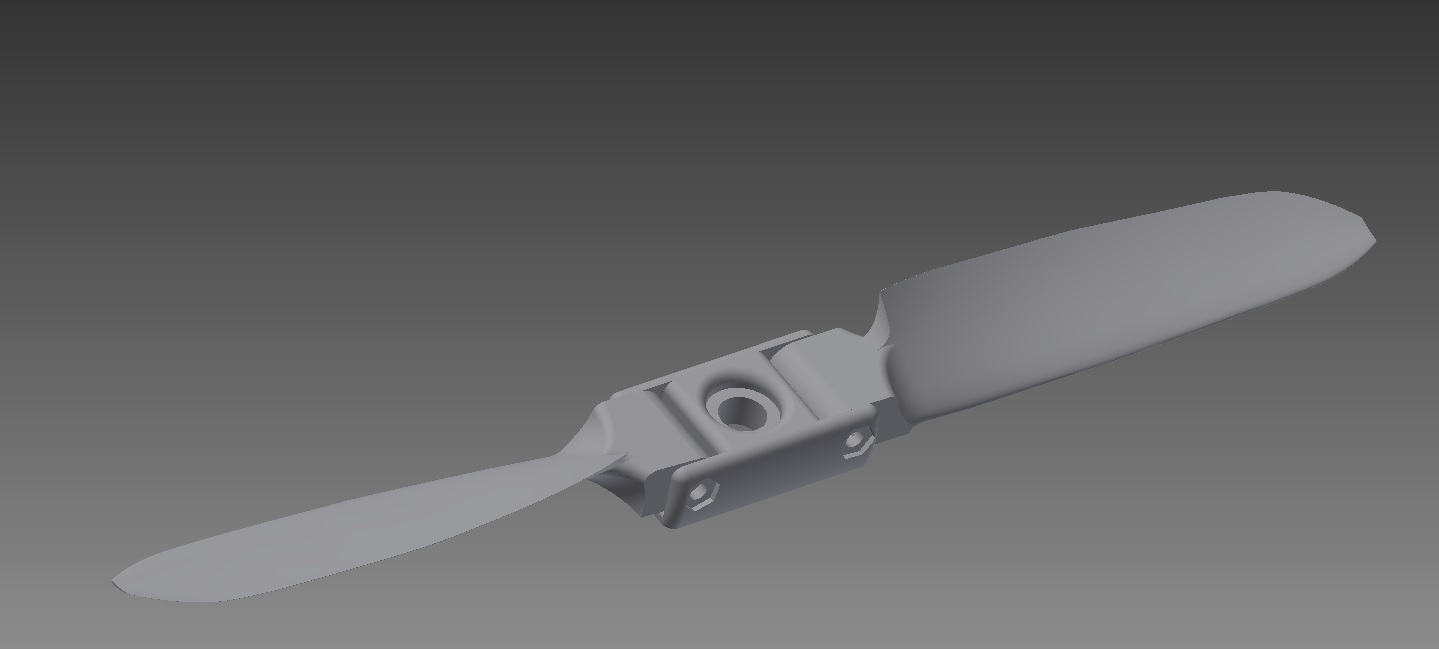

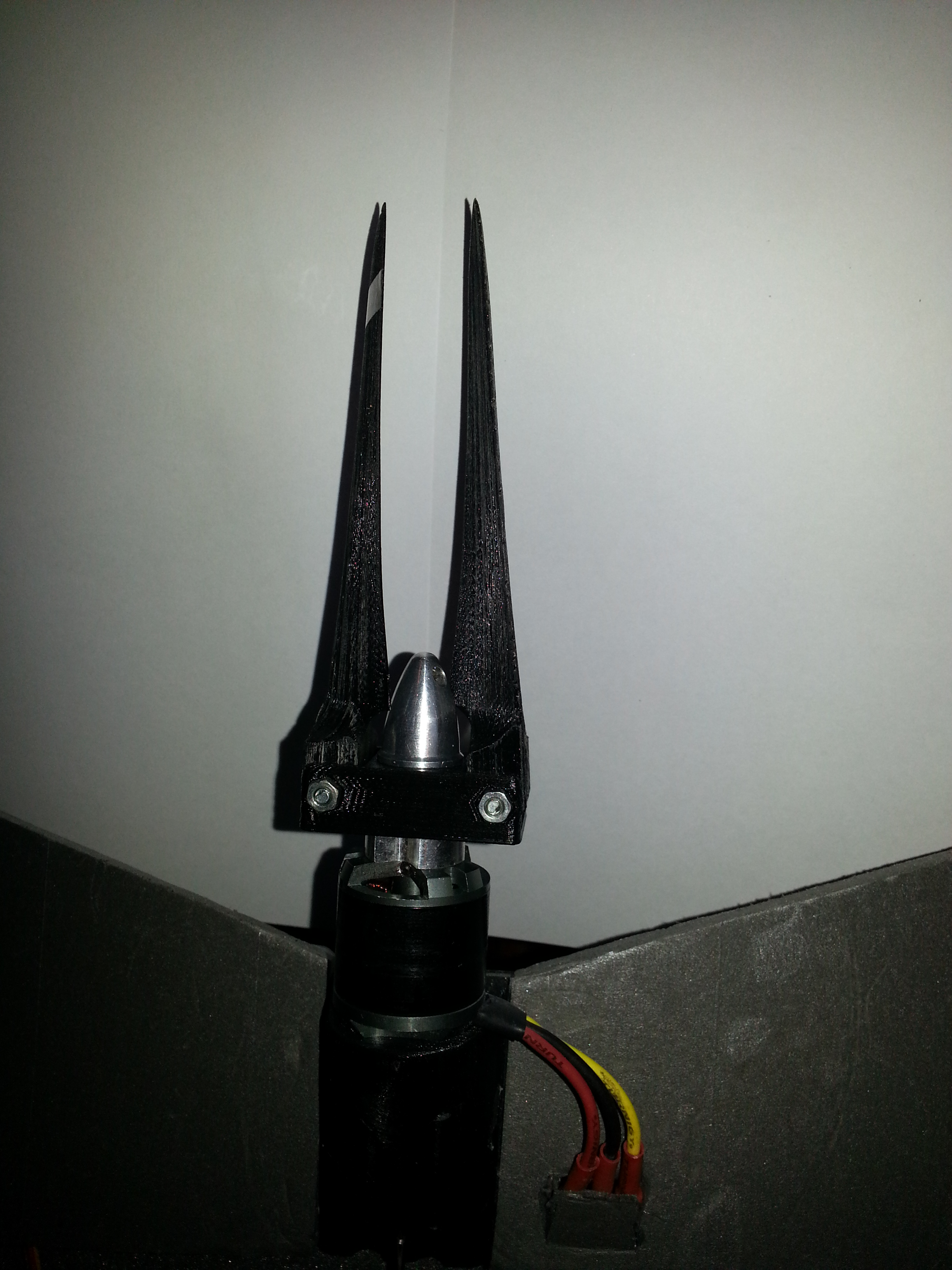

Foldepropell!



Da var foldepropellen i boks! Endte opp på 7x9.5. En større utfordring enn den vanlige propellen da jeg overdimensjonerte propellen voldsomt ved første print. Dessuten var det vanskelig å finne ut avstanden mellom senter av akselen og ut til leddet på propellbladet, slik at dette leddet ble så lite som mulig.



Men her er iallfall bilder og video

Jeg har også lagt propellen ut på Thingiverse.













[Itek]

Egentlig litt synd, men dette prosjektet måtte forkastes. Jeg skal flytte og får ikke med meg delene...

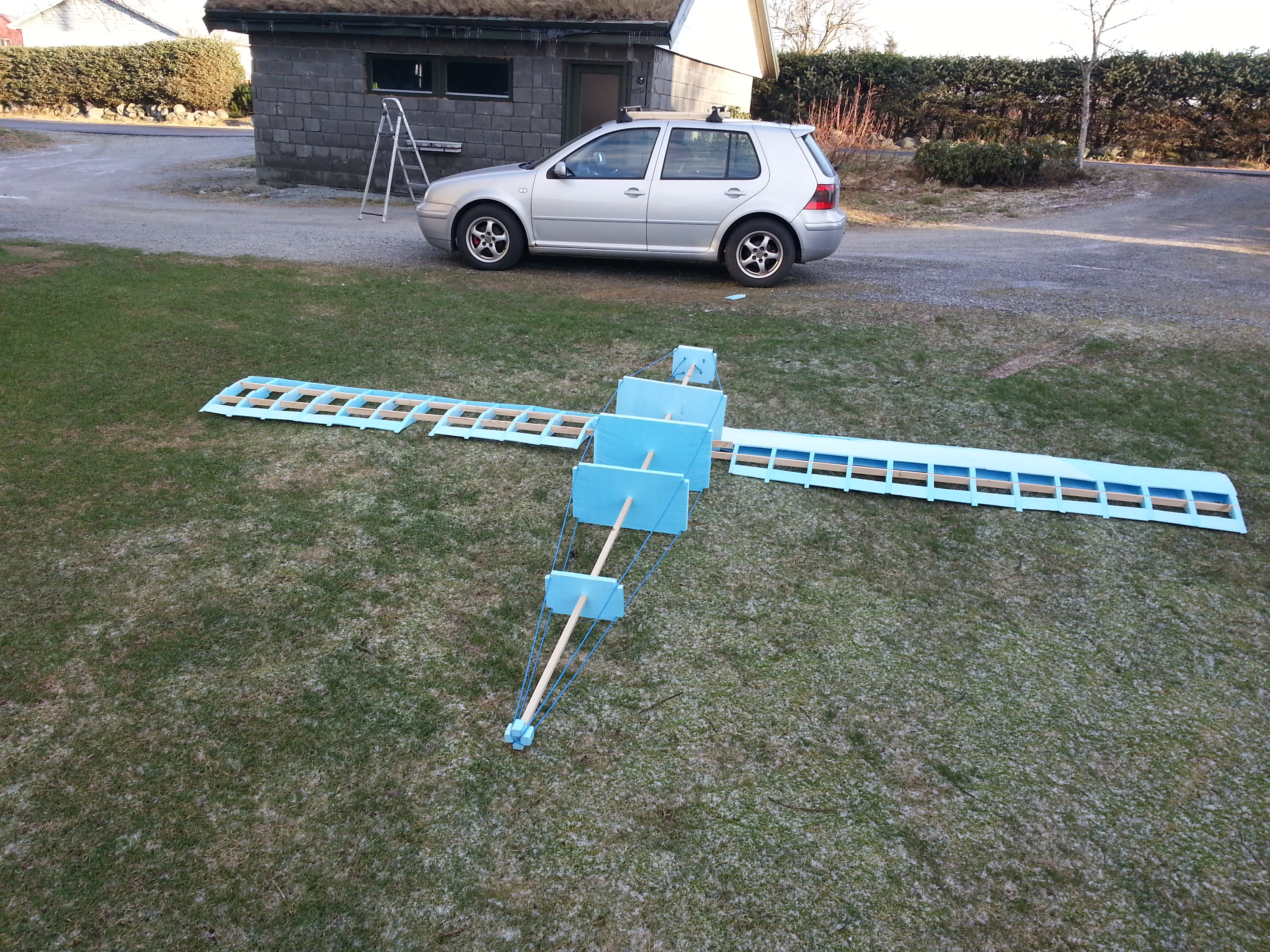

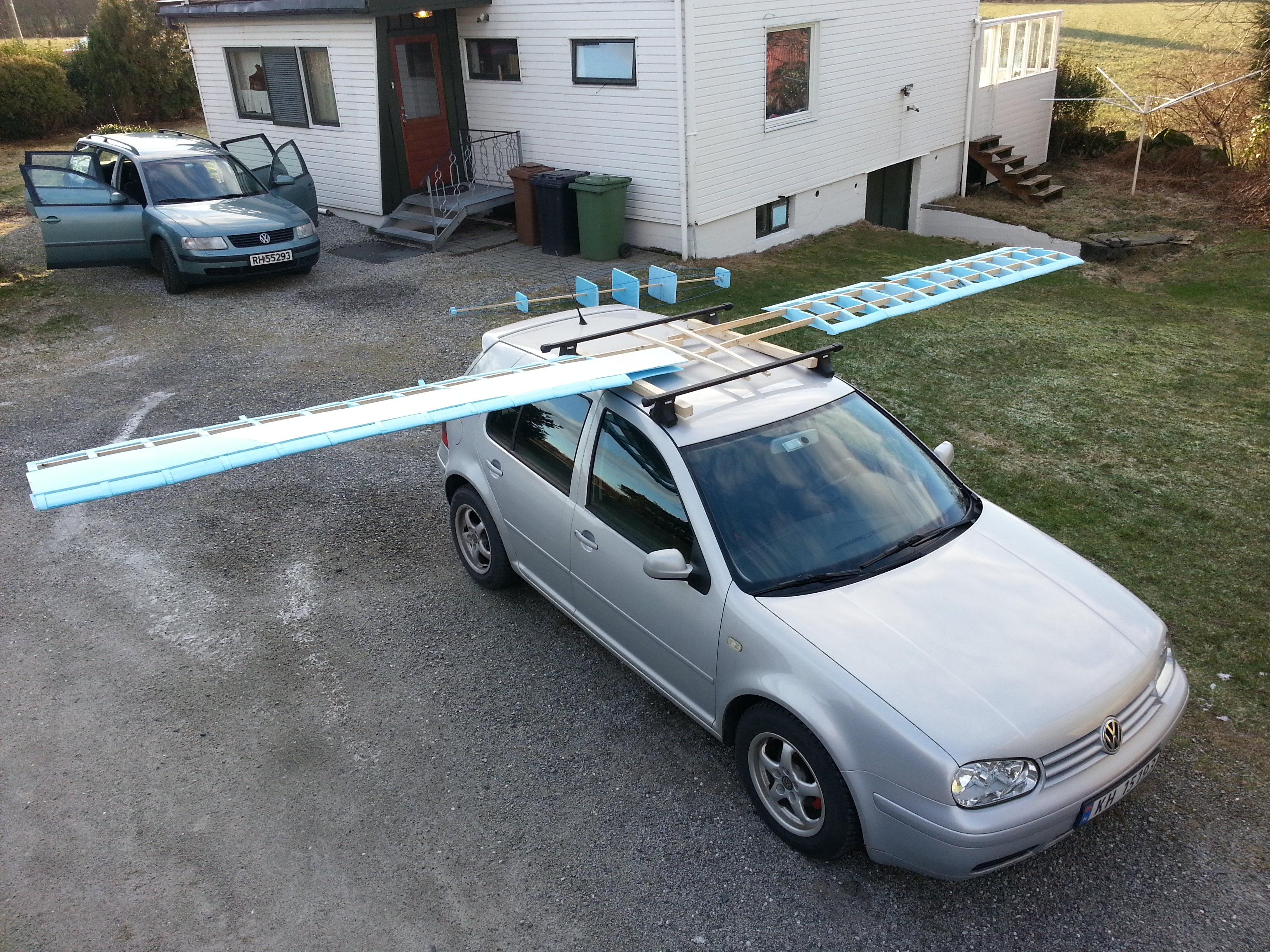

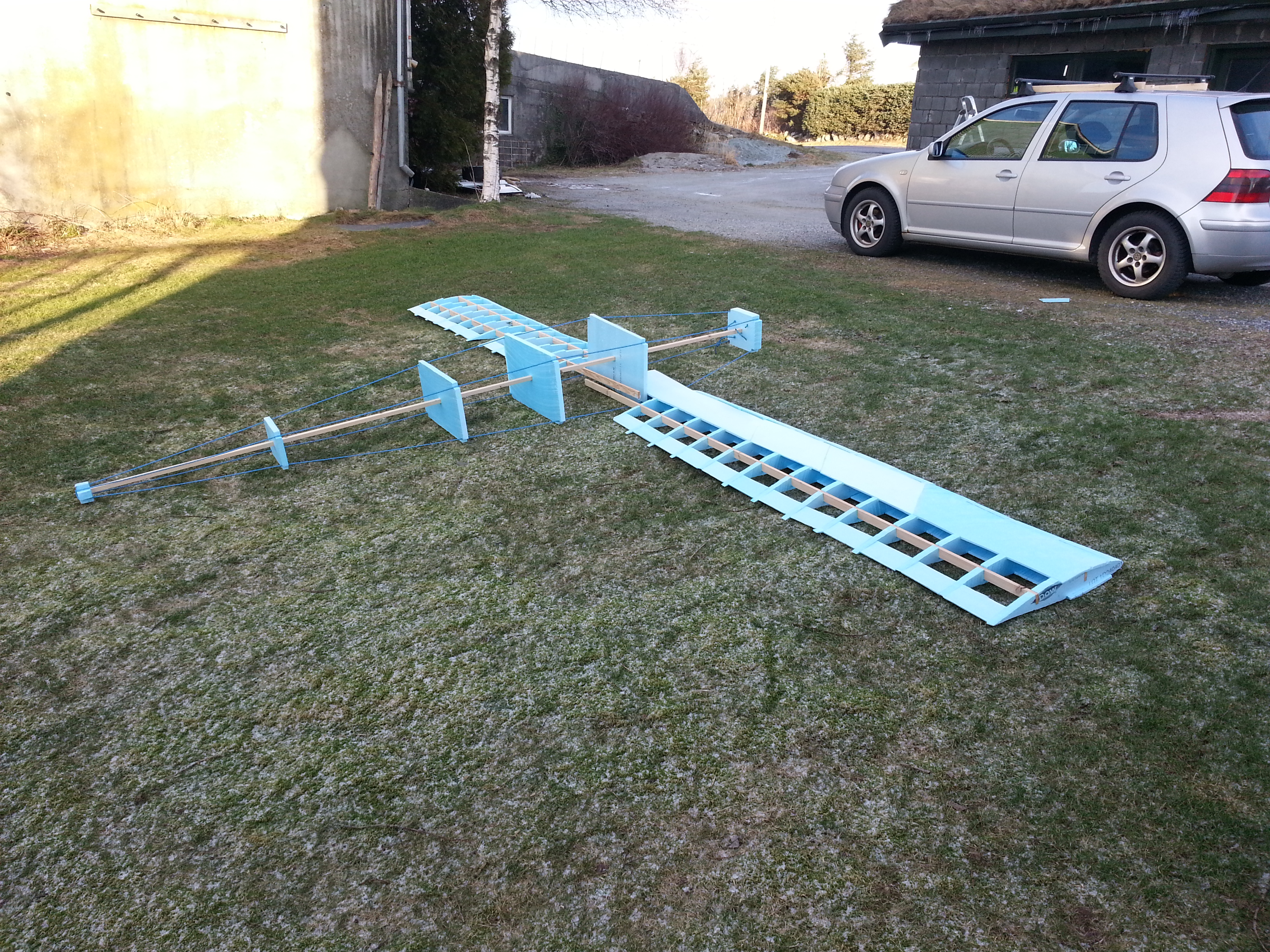

Planen var å bygge et mikrofly (CriCri) i størrelse 1:1 med radiostyring..
