Jeg bygger fra skratch med radiostyring !

[Itek]

Okei, Nå har jeg blitt mektig imponert over diverse hobbyister her på forumet, dette gav meg inspirasjon til å bygge meg et radiostyrt fly! Jeg har bygd flere fly tidligere, men ikke akkurat dette.



Flyet jeg planlegger å bygge er en modifisert versjon av dette flyet:



Det kommer til å bli en del forskjeller. Istedet for propell kommer jeg til å sette inn en EDF motor(Electric Ducted Fan). Dette vil endre mye av utseendet, jeg vil også ta i bruk min vanlige byggemetode som er å bruke spanter i vingene, iallfall et stykke...



Jeg håper jeg klarer å fullføre prosjektet på et par uker, men jeg kommer ikke til å stresse med det...



Hittil har jeg såvidt startet å tegne opp flyet i google sketchup for å få et overblikk og se hvordan ting kommer til å passe inn/monteres osv. Så får vi se hvordan utfallet blir etter hvert...



Endret 10. juli 2013 av Itek

[Itek]

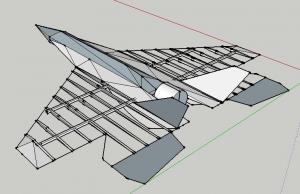

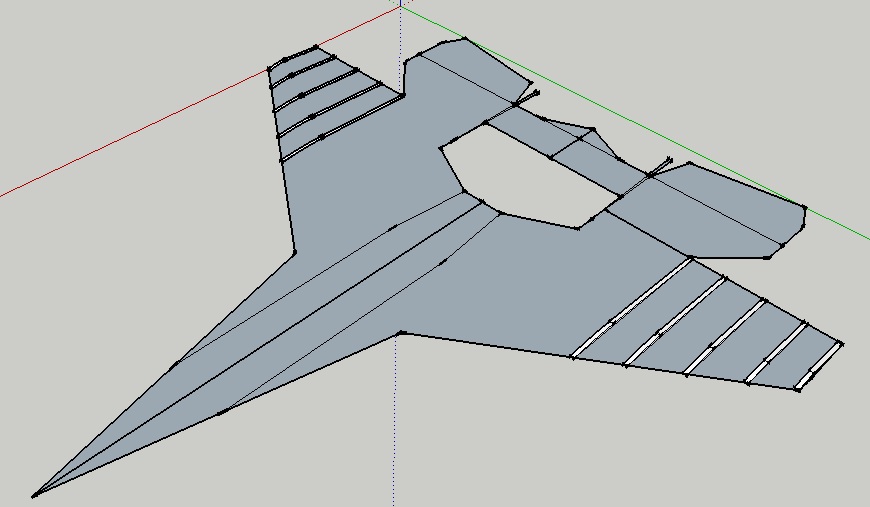

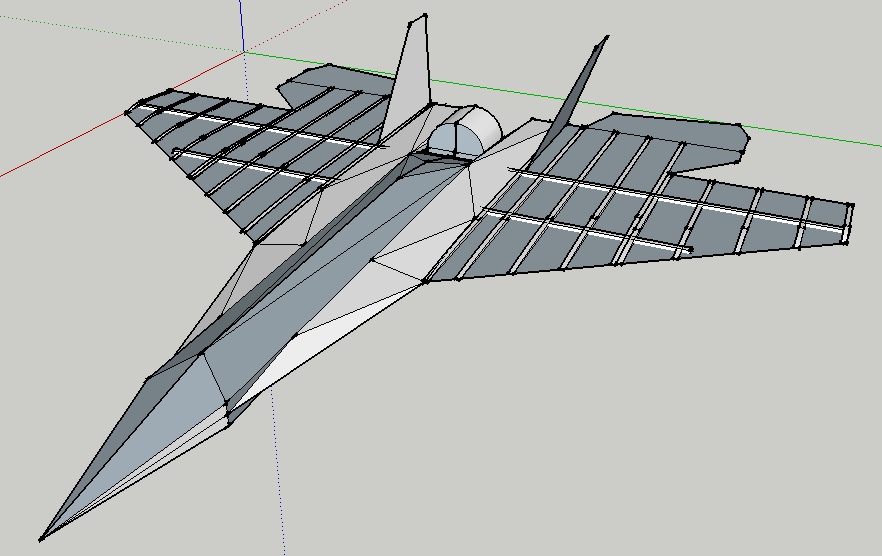

Nå har jeg tegnet tegningen så si ferdig. Jeg må bare beregne CG (center of gravity) for å holde denne under kontroll samt være på den sikre siden når det gjelder å få plassert batteriet langt nok fram...



Endret 16. mars 2012 av Itek

[Itek]

Okei, en siste liten finish på tegningen i google sketchup, så er det bare å gå i gang med å lage vingeprofiler...





Profiler er laget, disse lagde jeg ved å ta utgangspunkt i et profil som er symmetrisk og forstørre det i adobe photoshop hvor jeg kan bestemme høyde og bredde. Filene lagres og legges inn i openoffice writer for deretter å kunne printe dem ut i riktig størrelse.





Videre skal jeg klippe og lime. Profilene skal skjæres ut i papp før videre arbeid...

[Itek]

Da har jeg jobbet litt videre...



Jeg klippet ut profilene fra arkene som var printet og tapet de sammen. Deretter tegnet jeg dem over på papp for at de skal holde seg bedre til evt. senere bruk og fordi pappen er lettere og stivere å jobbe med videre...

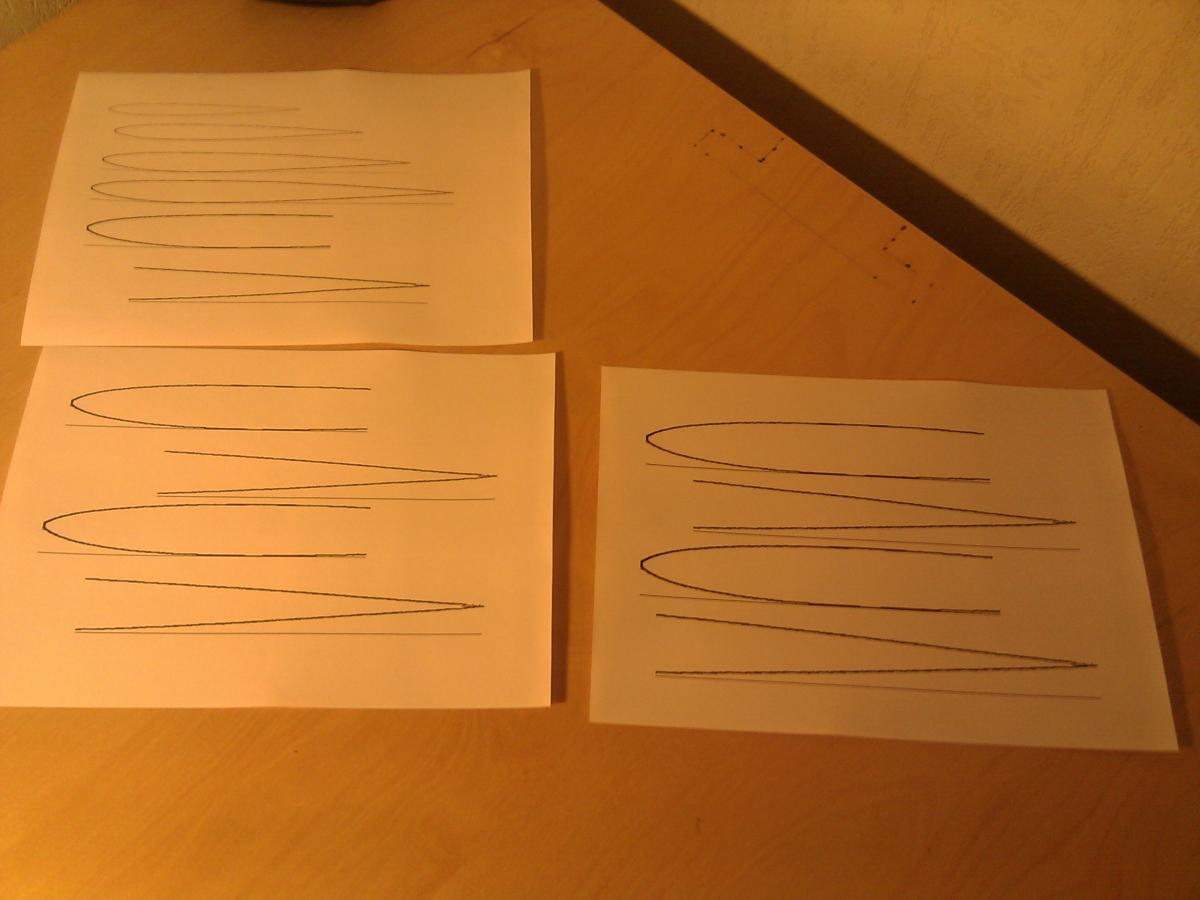

2D:

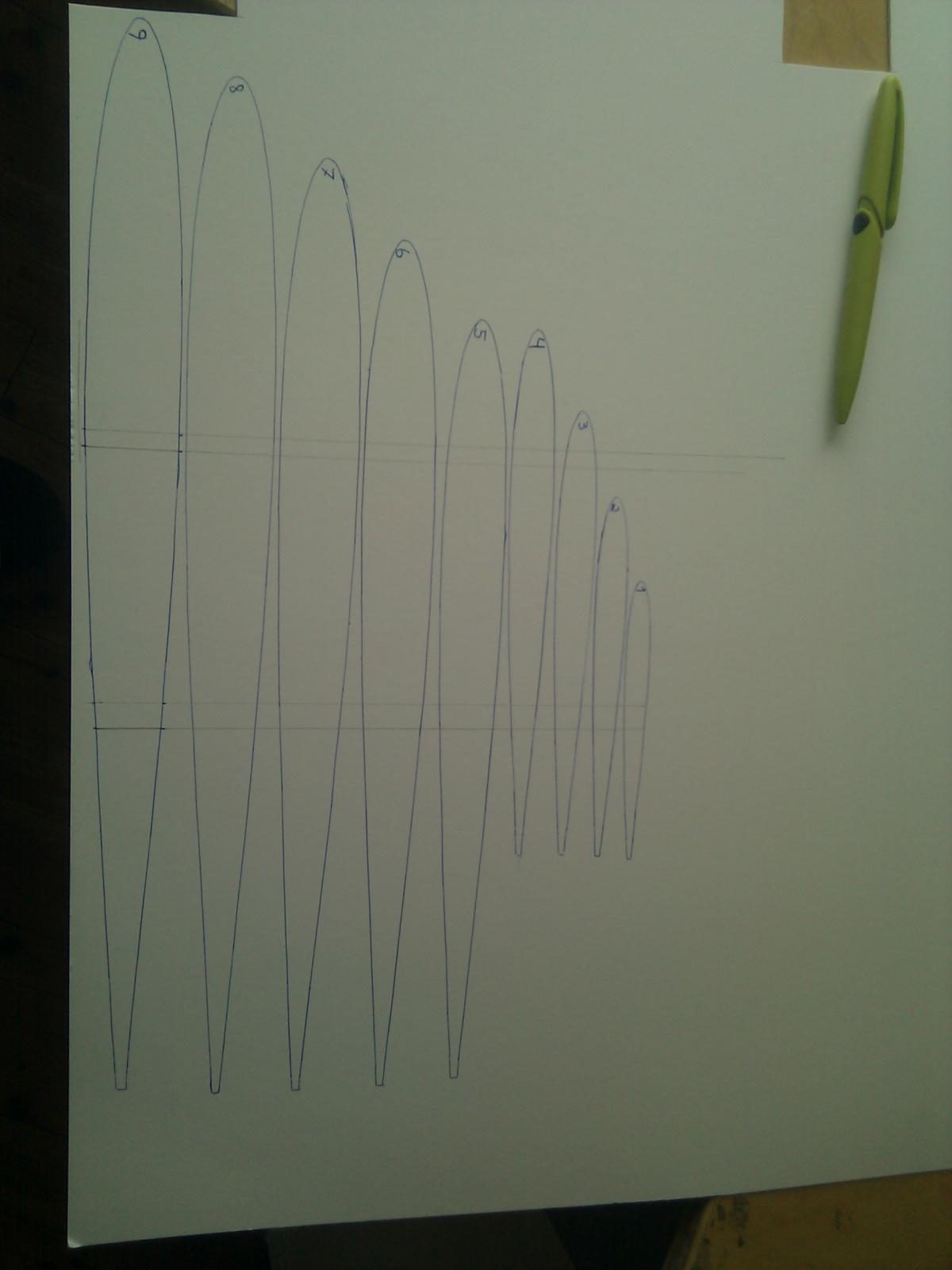

2D i papp:

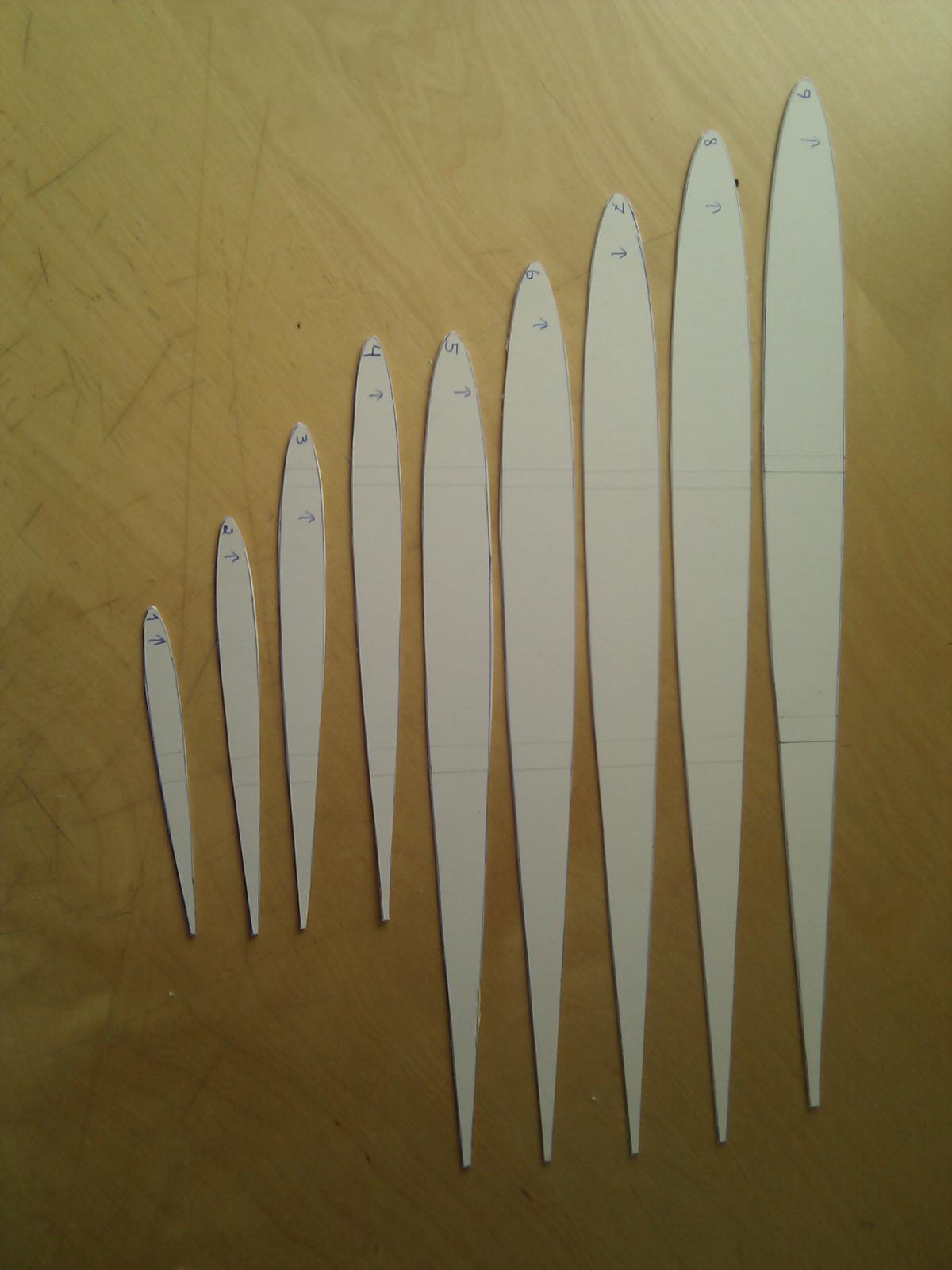

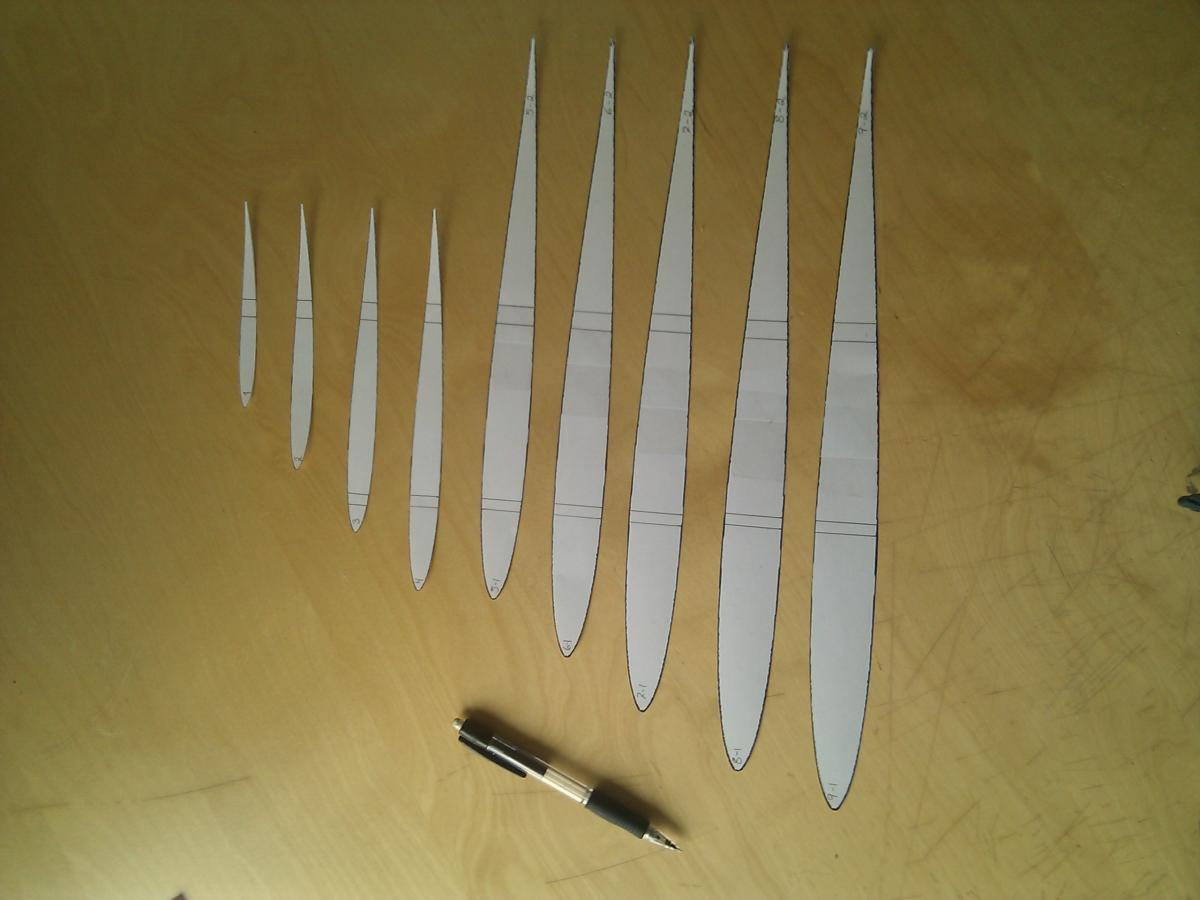

Pappen er skjært ut i nye og stivere profiler:

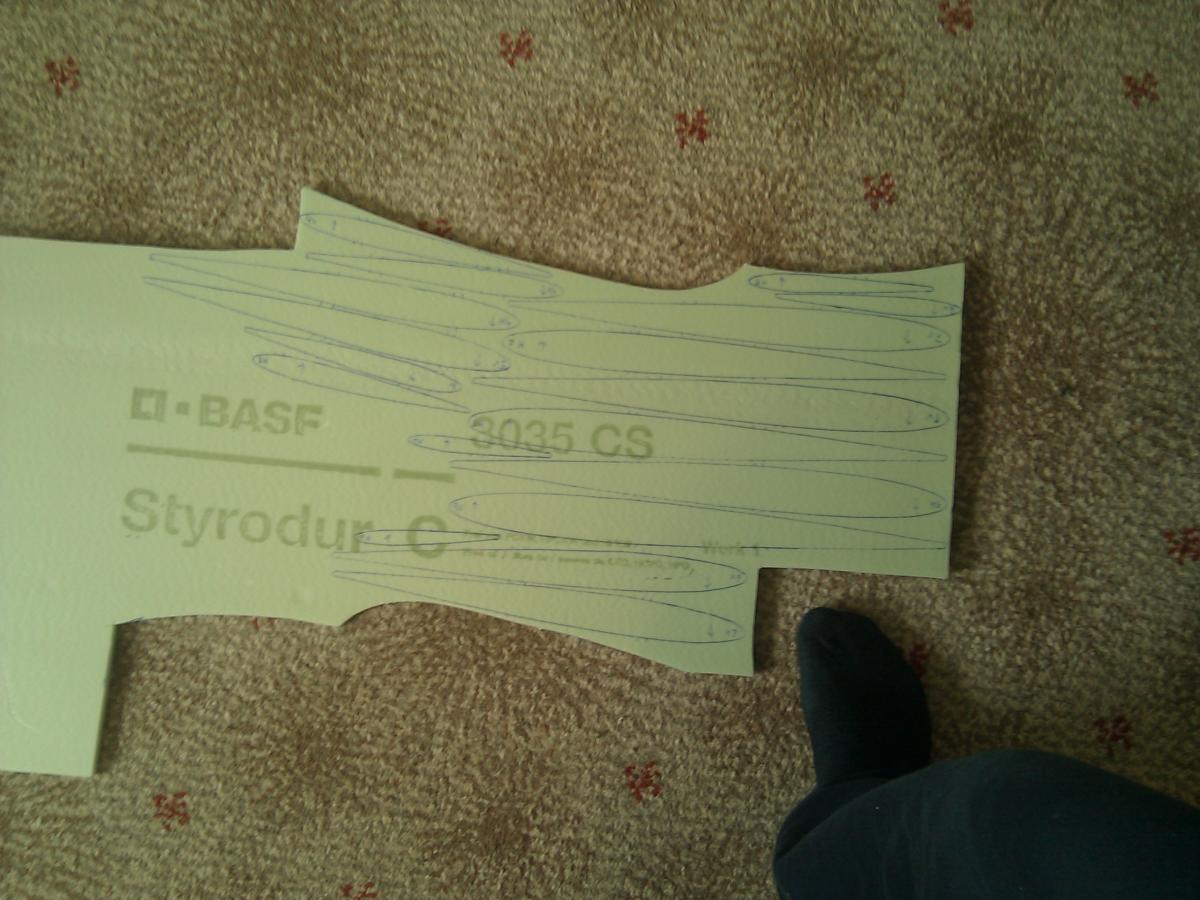

Så tegnet jeg profilene over på xps:

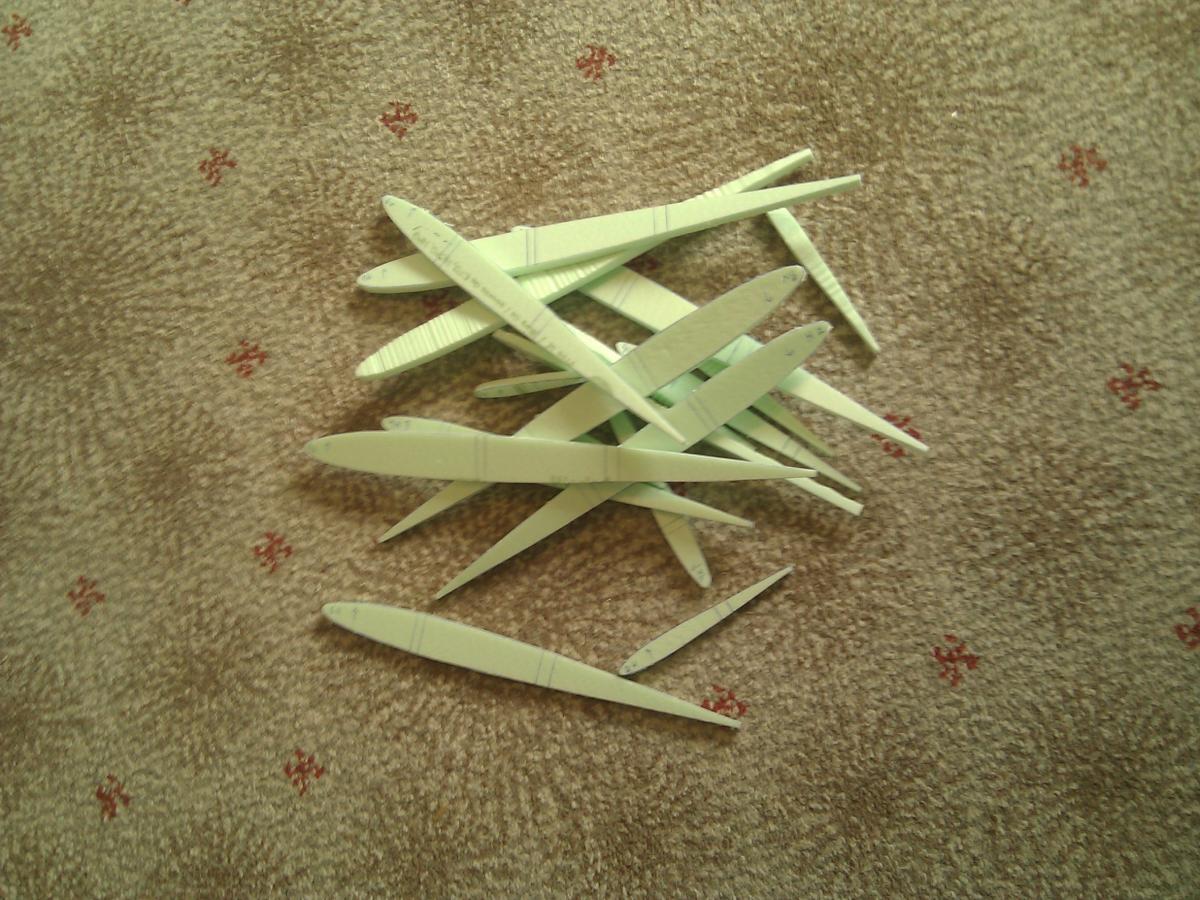

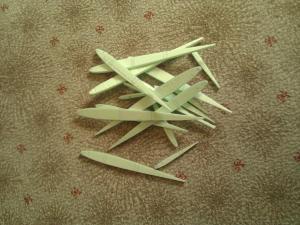

Skjærer ut disse profilene og sitter igjen med en haug profiler:



Videre skal jeg lime profilene på karbonfiberlistene. Først da begynner det å likne på noe

[Itek]

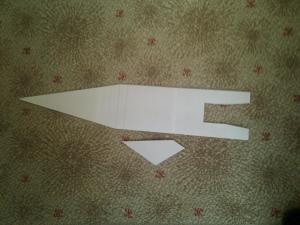

Da har jeg tegnet opp og klippet ut selve flykroppen, den skal skjæres ut av xps...

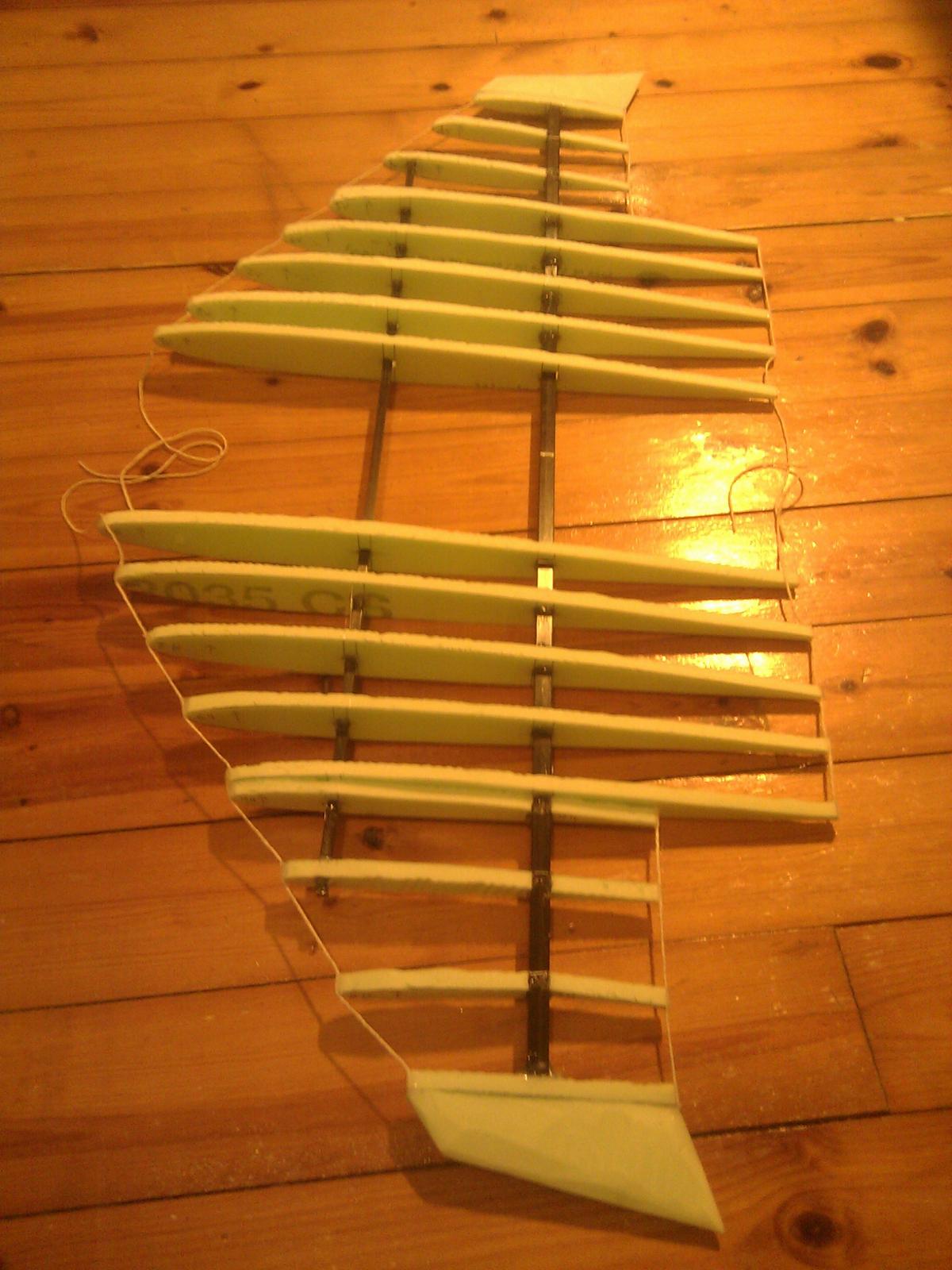

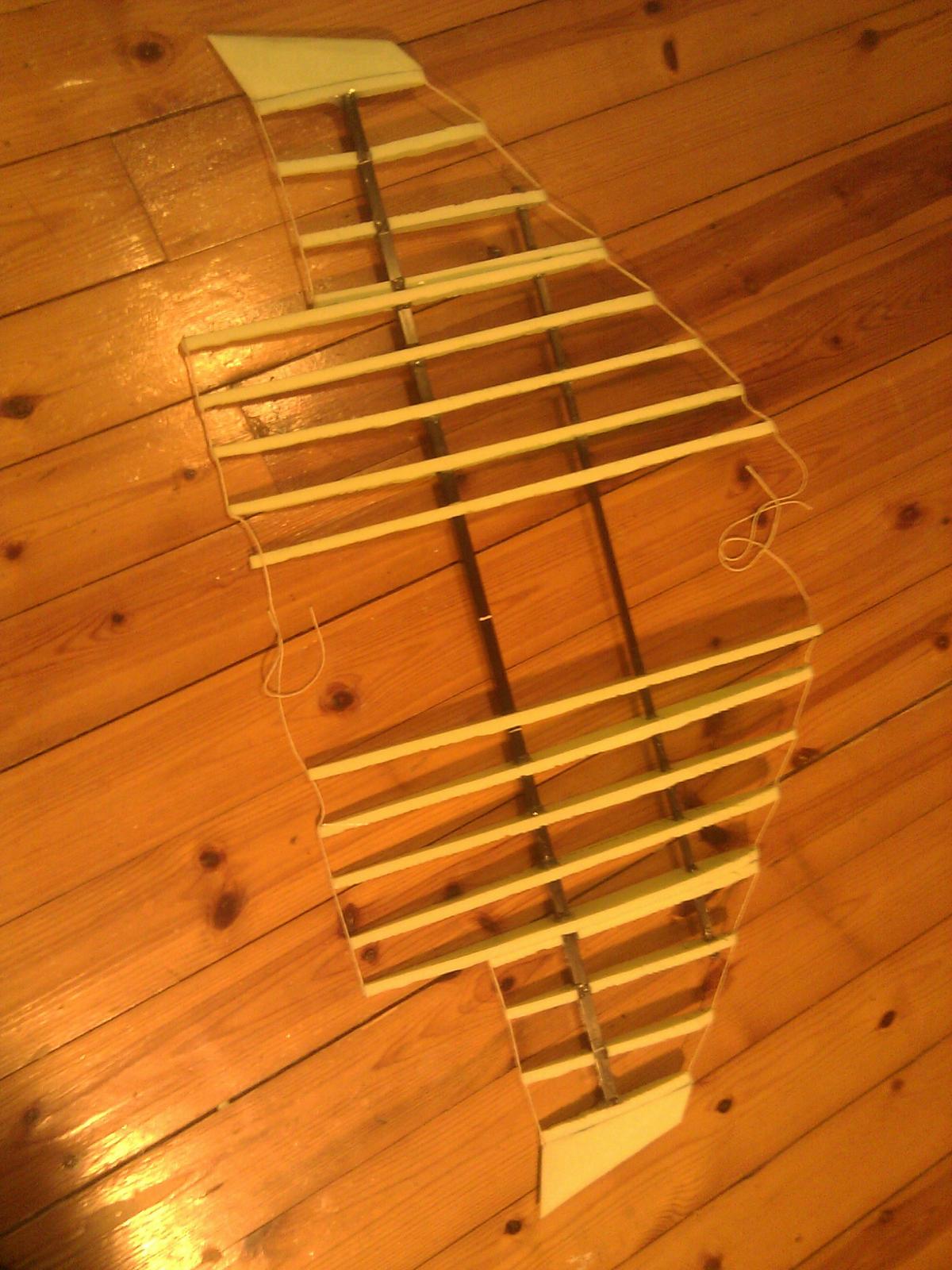

Jeg har også limt profilene inn på karbonfiberen med smeltelim. De to innerste skal limes inn på flykroppen når jeg kommer så langt, de er derfor løse enn så lenge. Hyssing er limt på tupp og i bakende av profilene for at ikke tapen skal klistre seg sammen og for å øke styrke.







Planen videre nå blir å lage de siste delene bak på vingene. Deretter kutte ut flykroppen...

[Itek]

Den siste oppdatering før uka starter på igjen:

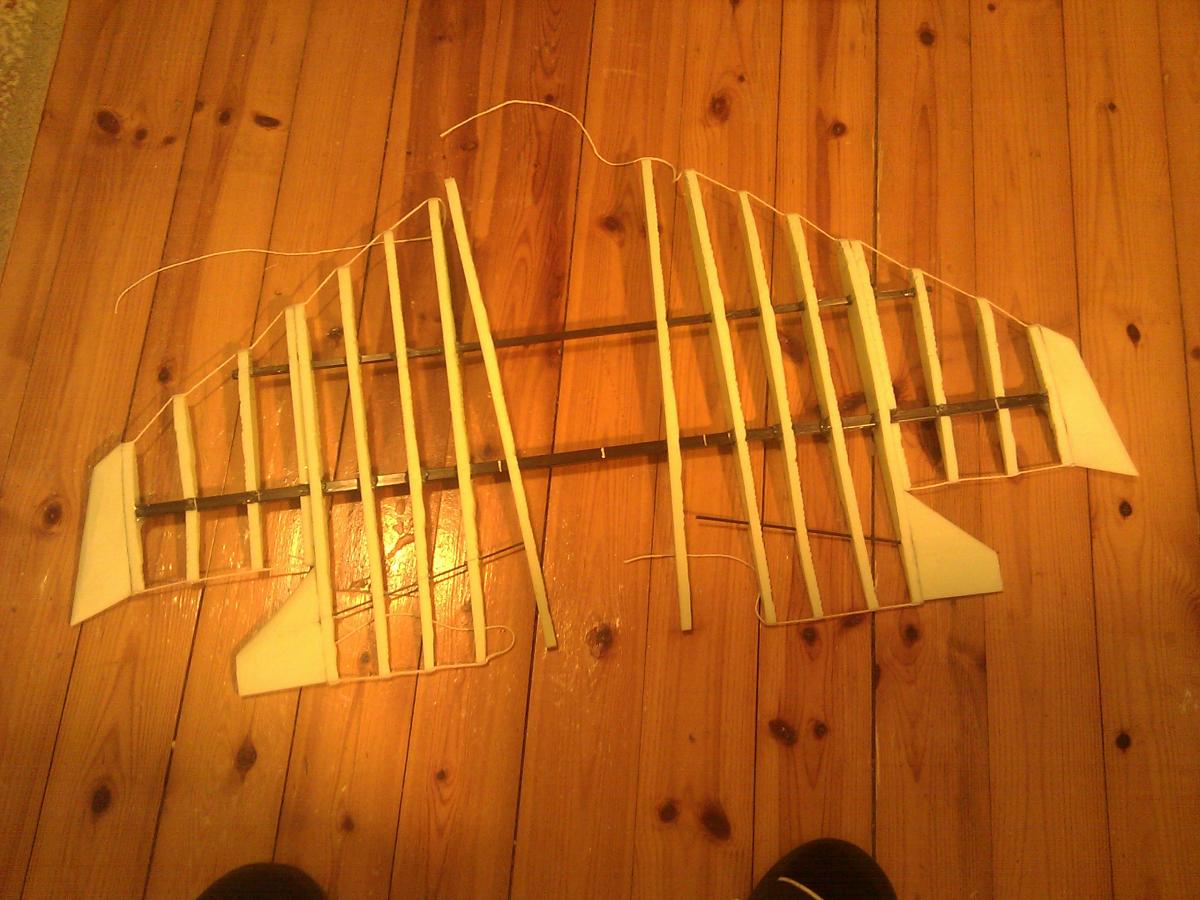

Nå har jeg satt på den siste delen bak på vingen med litt ekstra avstiving.





Så har jeg kuttet litt på kroppen, fant ut at kniv ikke var noe tess og gikk derfor over på "hotwire". Altså skjære med en oppvarmet messingtråd.







Satser på at jeg får gjort noe mer neste helg

[BIM-Tech]

Hei.



Dette var et fint prosjekt. Skal tipse en venn av meg som er flyfanatikker.

Han elsker alt som ikke holder seg på bakken. :!:



Har du tenkt å ha noen flaps, høyderor og lignende.

Så blir det vel bensintank, batteri, servoer,

Skal bli gøy og se hvordan du løser plassproblemene og detaljene.



Følger med

[Itek]

Electric Ducted Fan





Ingen bensintank her nei, men regner med at jeg får ca 400 watt. Jeg får se om jeg våger meg over på 6 celler og kanskje 600 watt...?

Når det gjelder kontrollarealer blir det elevon mixing, altså kun to servoer. Vurderer å ha thrust vectoring da, men den muligheten kan jeg sette inn etter å ha testflydd



Ellers setter jeg pris på kommentarer

[Itek]

Da har en ny helg kommet snikende og det er på tide og ta opp igjen linjal, kniv og messingtråd med strøm!

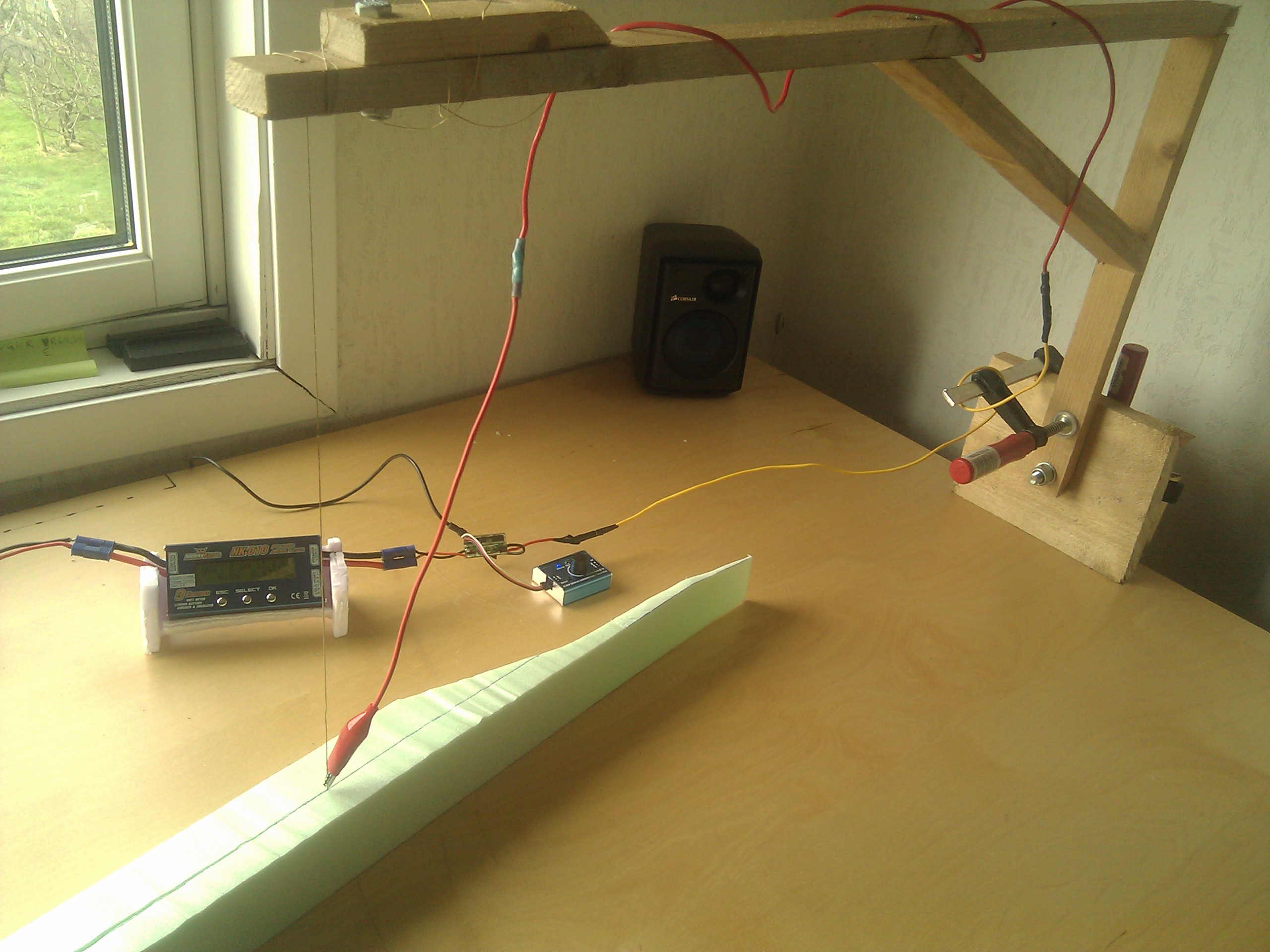

Først satte jeg opp hot-wire kutteren, grovkutter med denne da det er mye mindre tidkrevende enn å gå på med kniv.

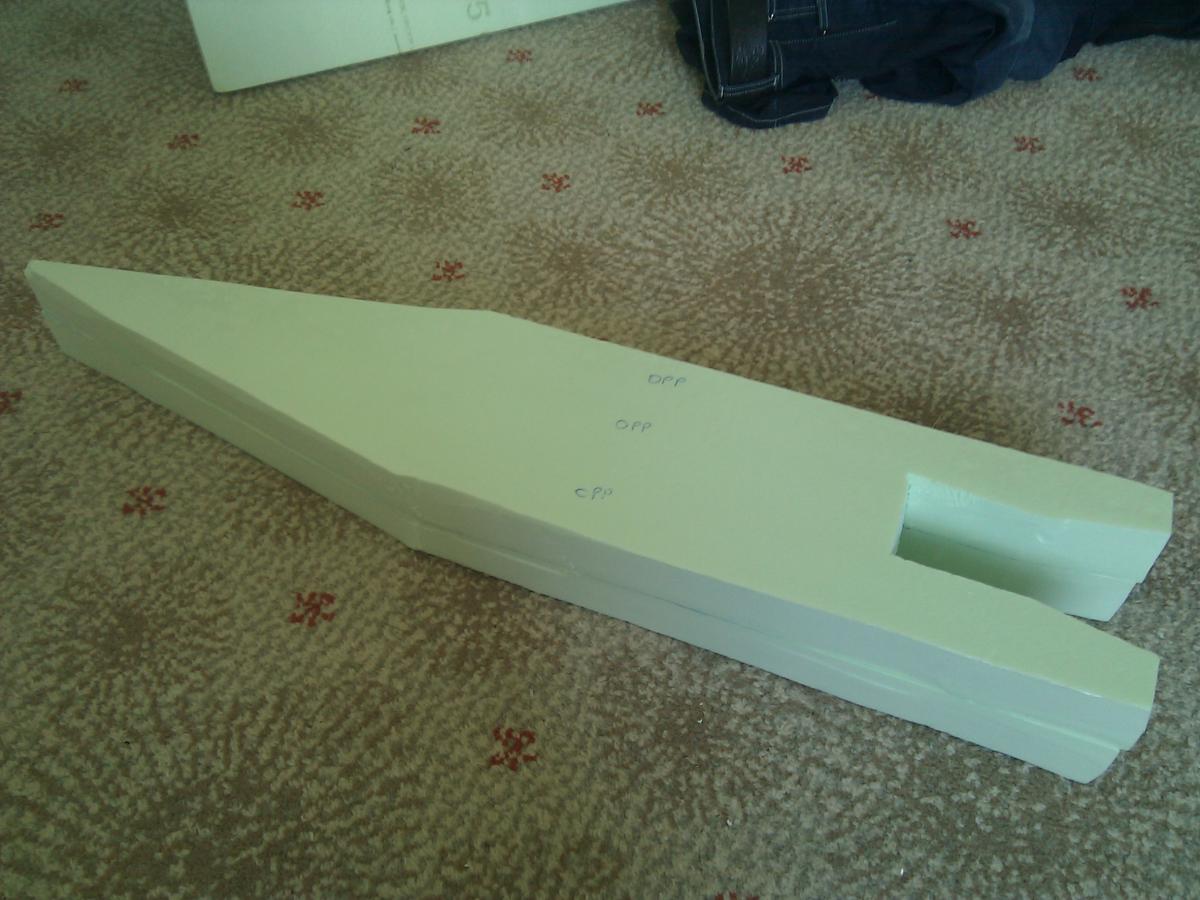

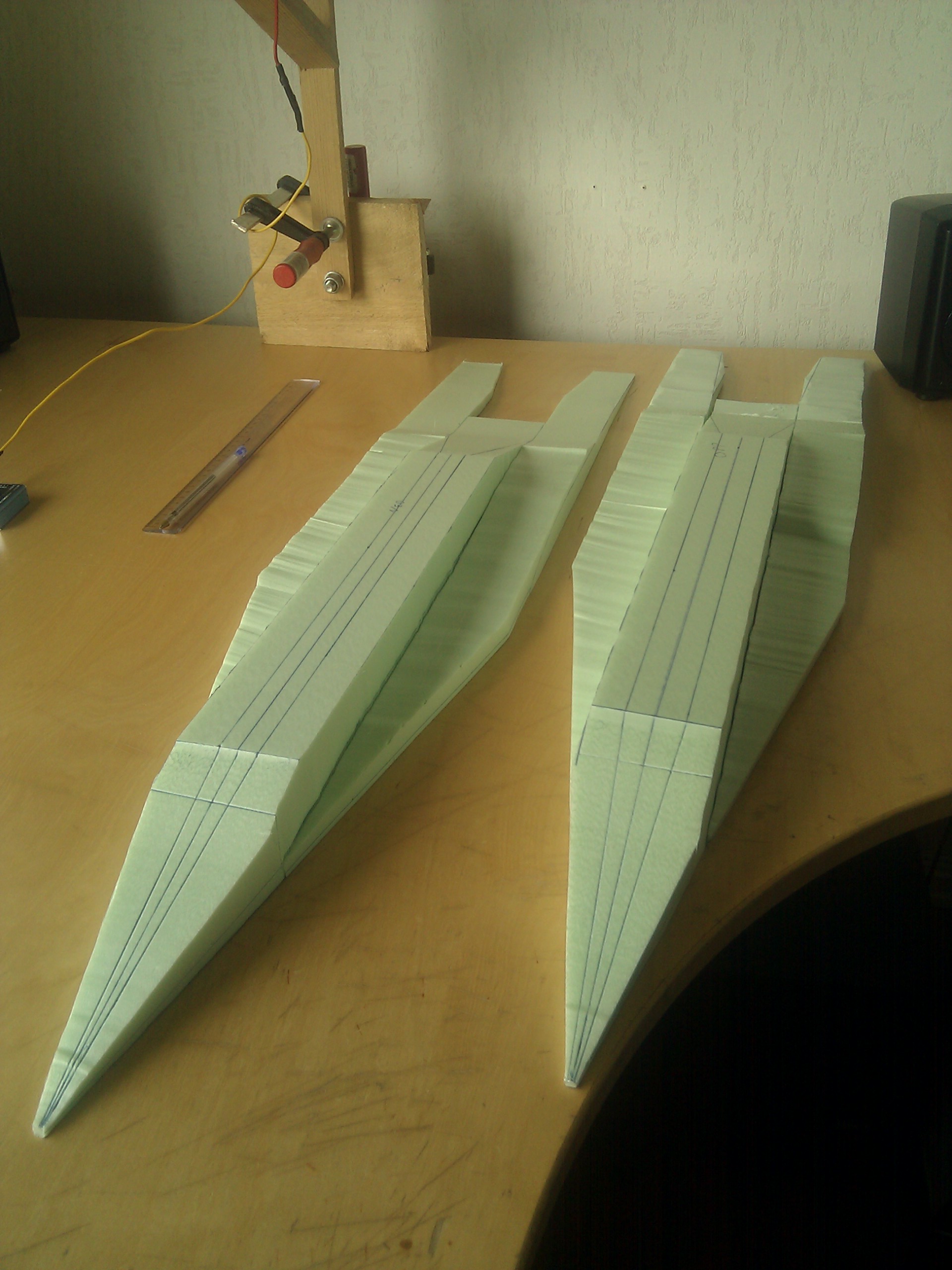

Etter at grovkuttingen var gjort ferdig ser det slik ut:

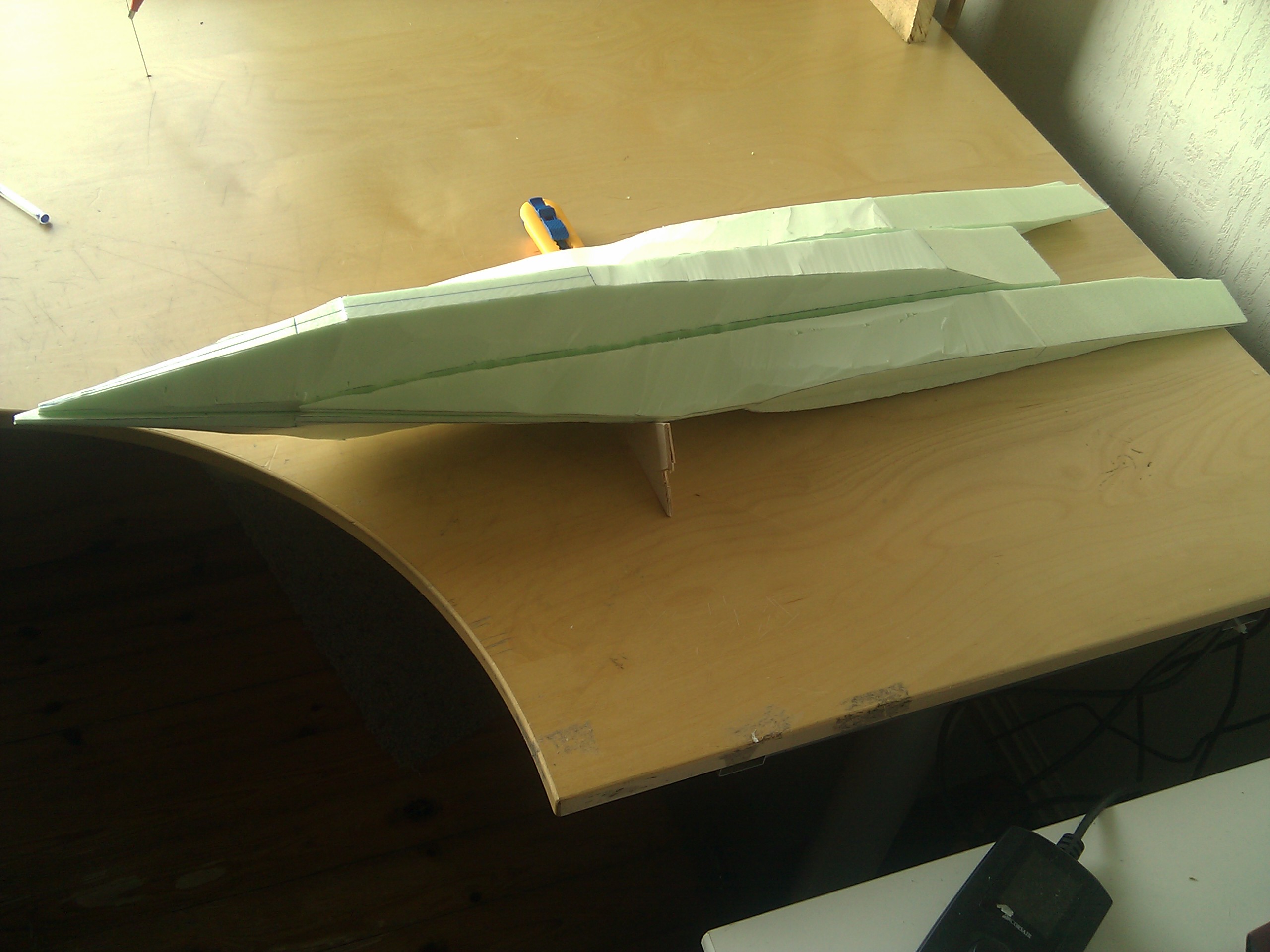

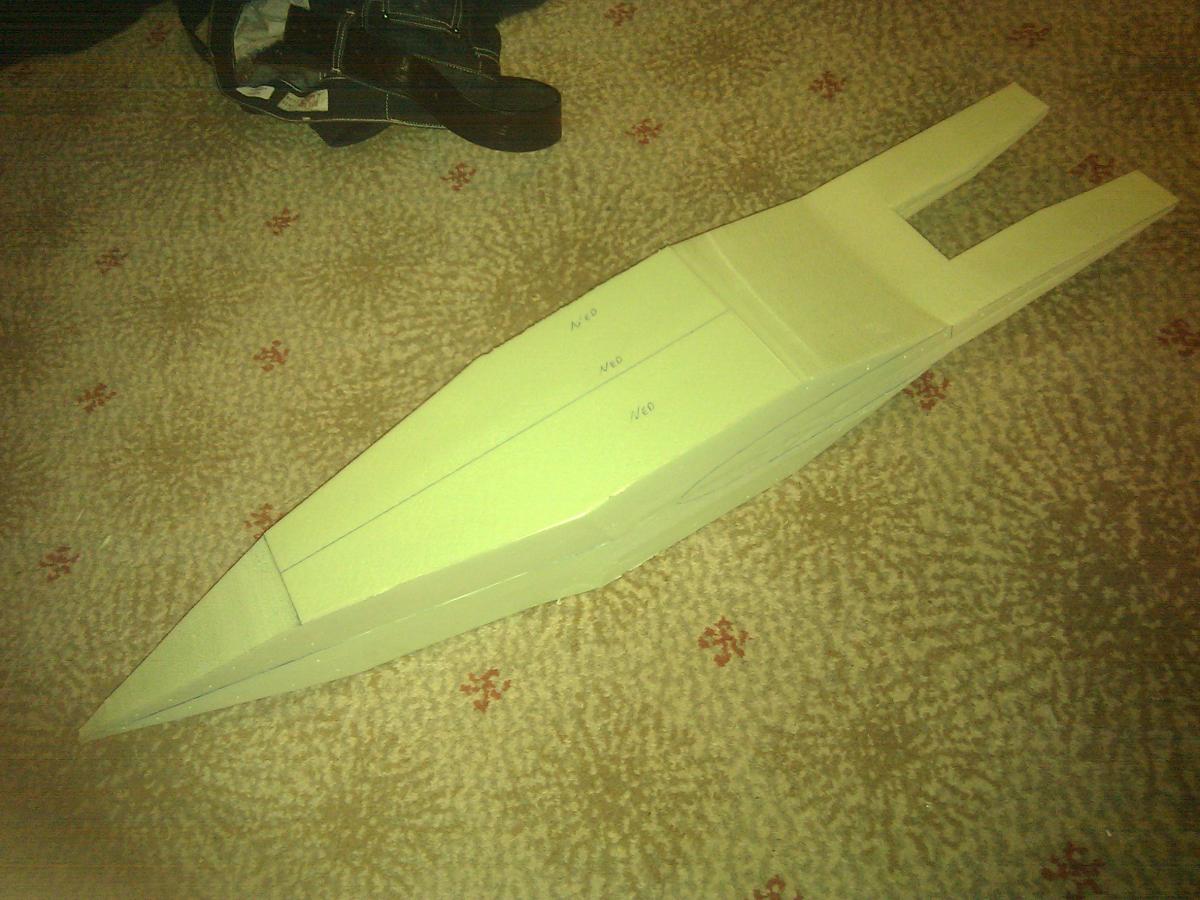

Så var det å finne fram kniven for å kutte det hele litt jevnere og finere:





Ulempen med denne typen bygging, -ved å skjære bort overflødig materiale, er at det blir veldig mye søppel...



Planen videre er å bruke sandpapir for at det hele skal bli jevnere og finere



Stay tuned!

Endret 24. mars 2012 av Itek

[Itek]

Nå har jeg gjort litt til

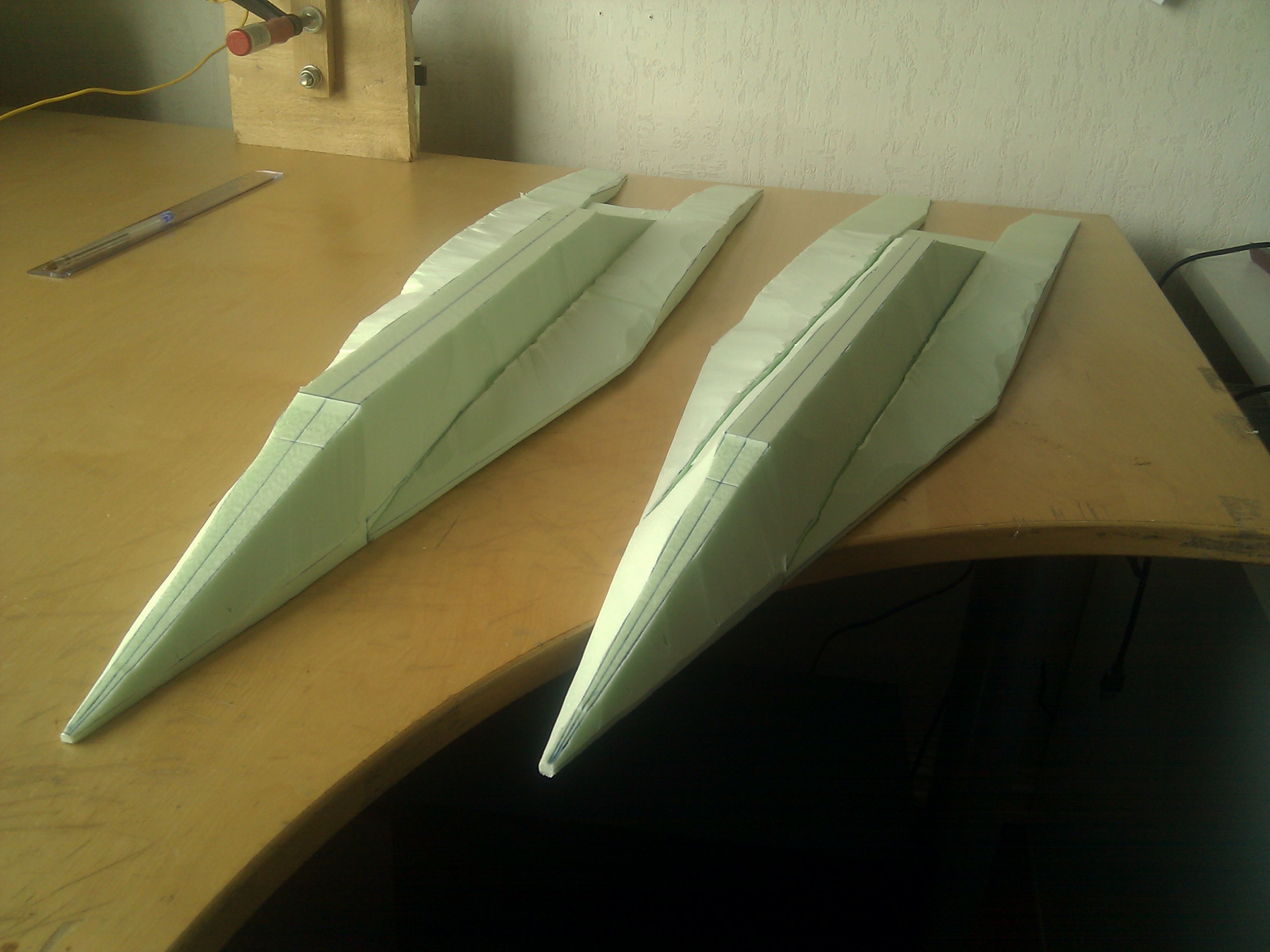

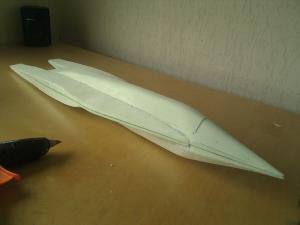

Pusset over delene:





Limt delene som tilhører over og under sammen og laget luken for elektronikken:

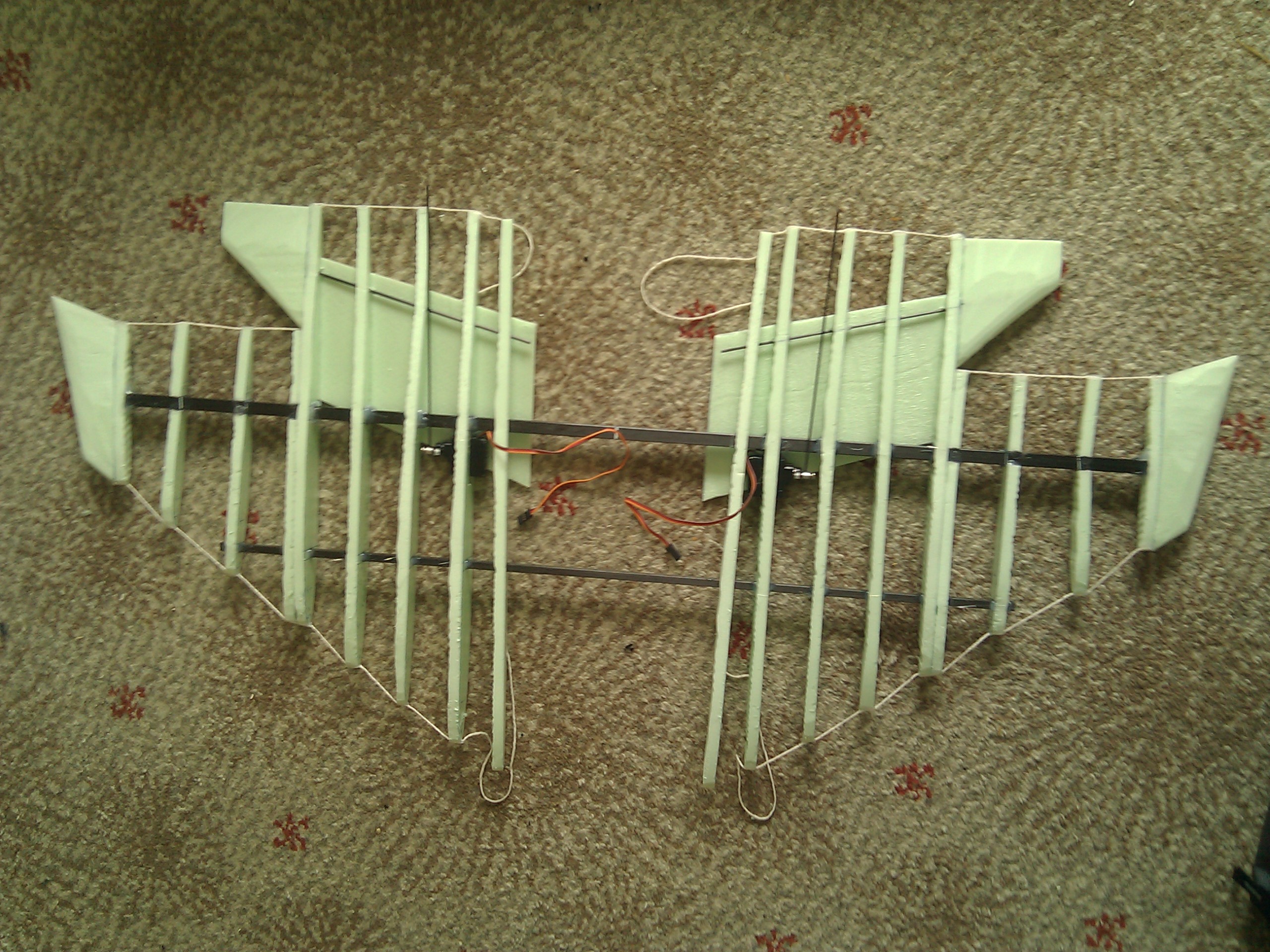

Så gikk jeg over på vingene igjen hvor jeg har stivet opp enda litt mer bakerst, limt inn servoene med armer og "pinner" som skal gå bakover til flapsene...:

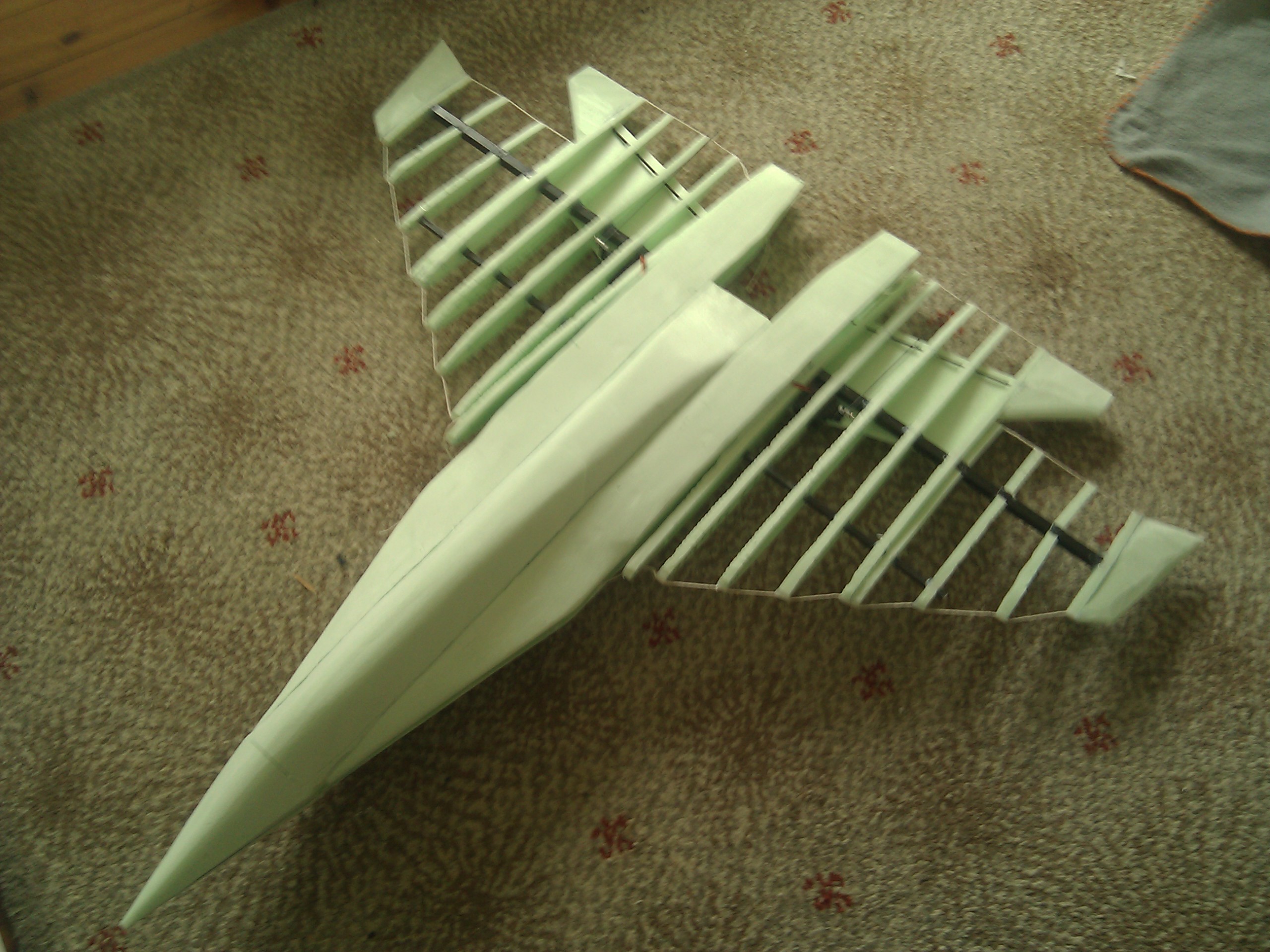

Så la jeg allt oppå hverandre for å få et inntrykk av hvordan ting vil bli til slutt:



Ting begynner virkelig å ta form nå ^^ , videre er planen å montere inn rødt/grønt lys i vingetuppene, så tape dem med klar tape...

[FlinkeFreddy]

Morro med sånne prosjekter. Skulle ønske jeg hadde tid til sånne ting selv !



Hvor stort er flyet sånn ca ?

[Itek]

Lengde: 95 cm

Vingespenn: 85cm

Vekt sammensatt slik det er på bildet: 330gram

[Itek]

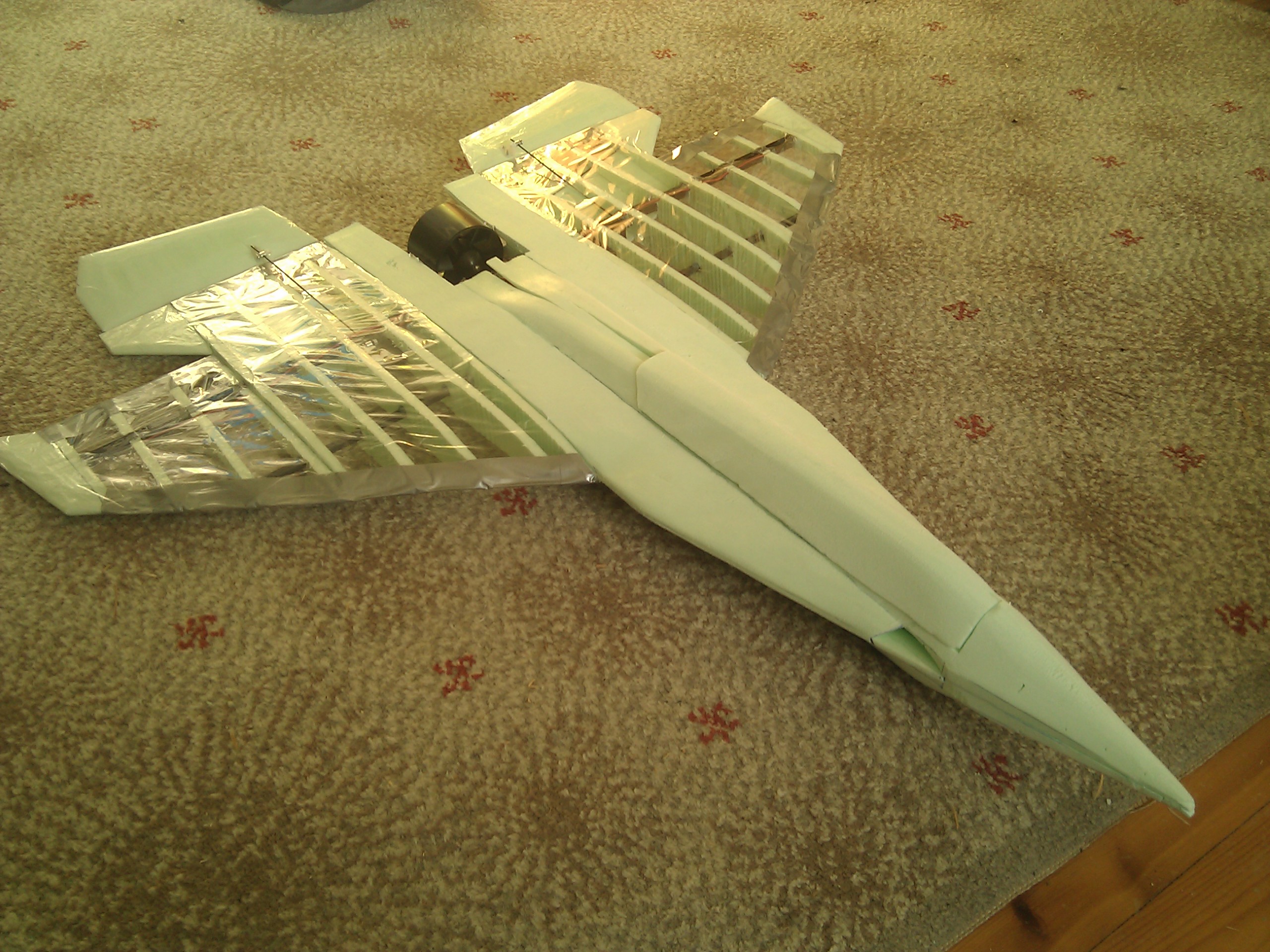

Nå har jeg jobbet litt mer på dette prosjektet:

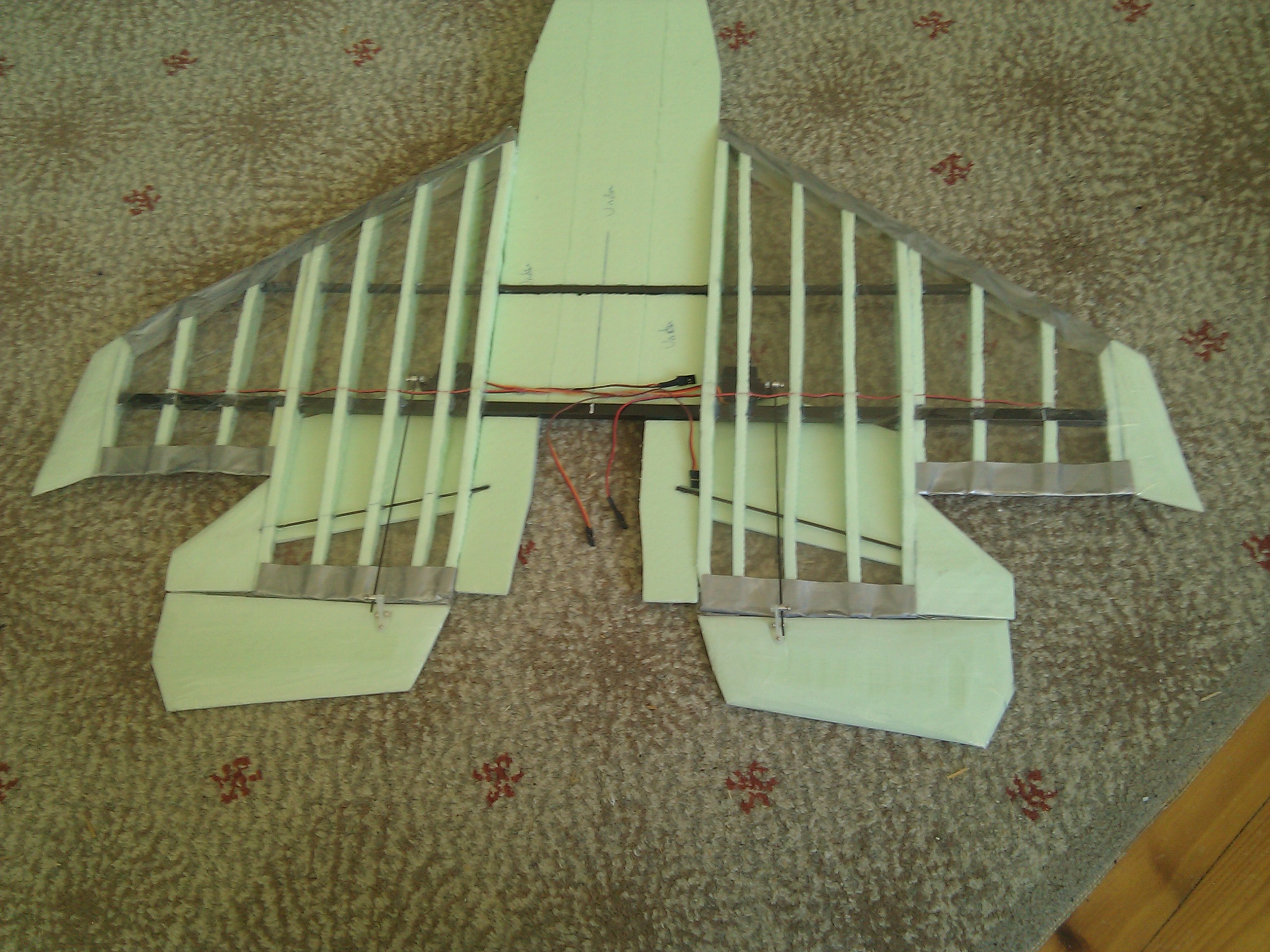

Vingene er tapet. Kontrollarealene er tapet på plass og kontrollhorn er montert.





Jeg har også vært ute å testglidd for å forsøke å finne hvor massesenteret (cg) må være. Siden jeg har vrukket en ankel er ikke løping det enkleste jeg gjør for tiden og jeg fikk ikke noen nøyaktig plassering. Jeg fant ut ca hvor cg er og har også cg fra tegningen på flyet som jeg lot meg inspirere av. Håper at det ikke blir for langt unna...



Videre må jeg beregne plassering av motor, batteri og fartsregulator for å få riktig cg. Deretter er det bare å lage plass til batteri, feste motor og da skulle det ikke være langt unna jomfruturen



Nå veier det 365 gram... utrolig lett

Endret 31. mars 2012 av Itek

[Svigermors drøm]

Spennendes Har ventet hele uken på en ny "opptadering" fra prosjektet ditt

[Itek]

Spennendes Har ventet hele uken på en ny "opptadering" fra prosjektet ditt



Kult, takk for at du følger med

[Itek]

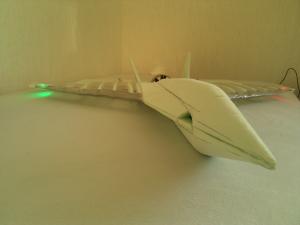

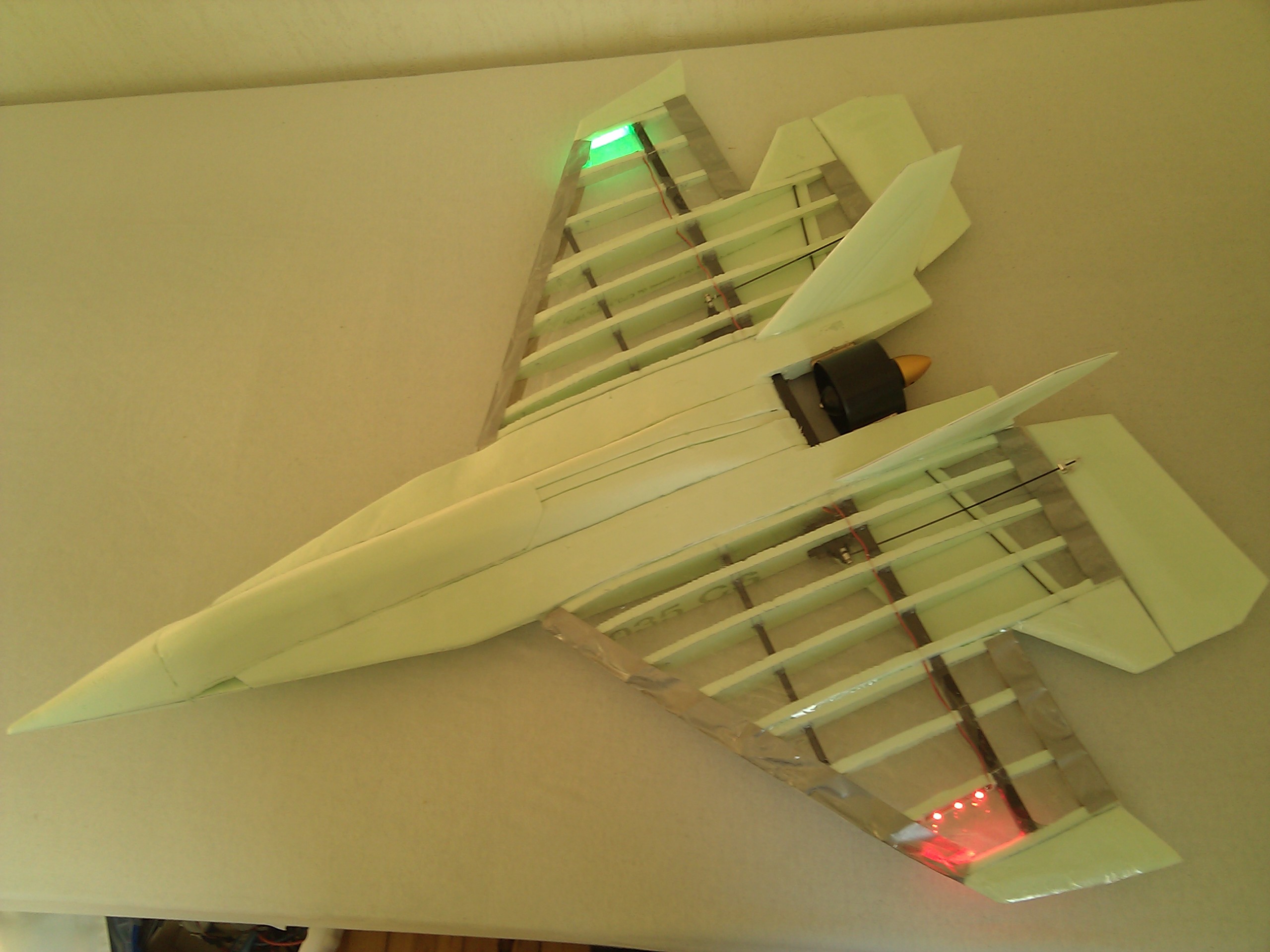

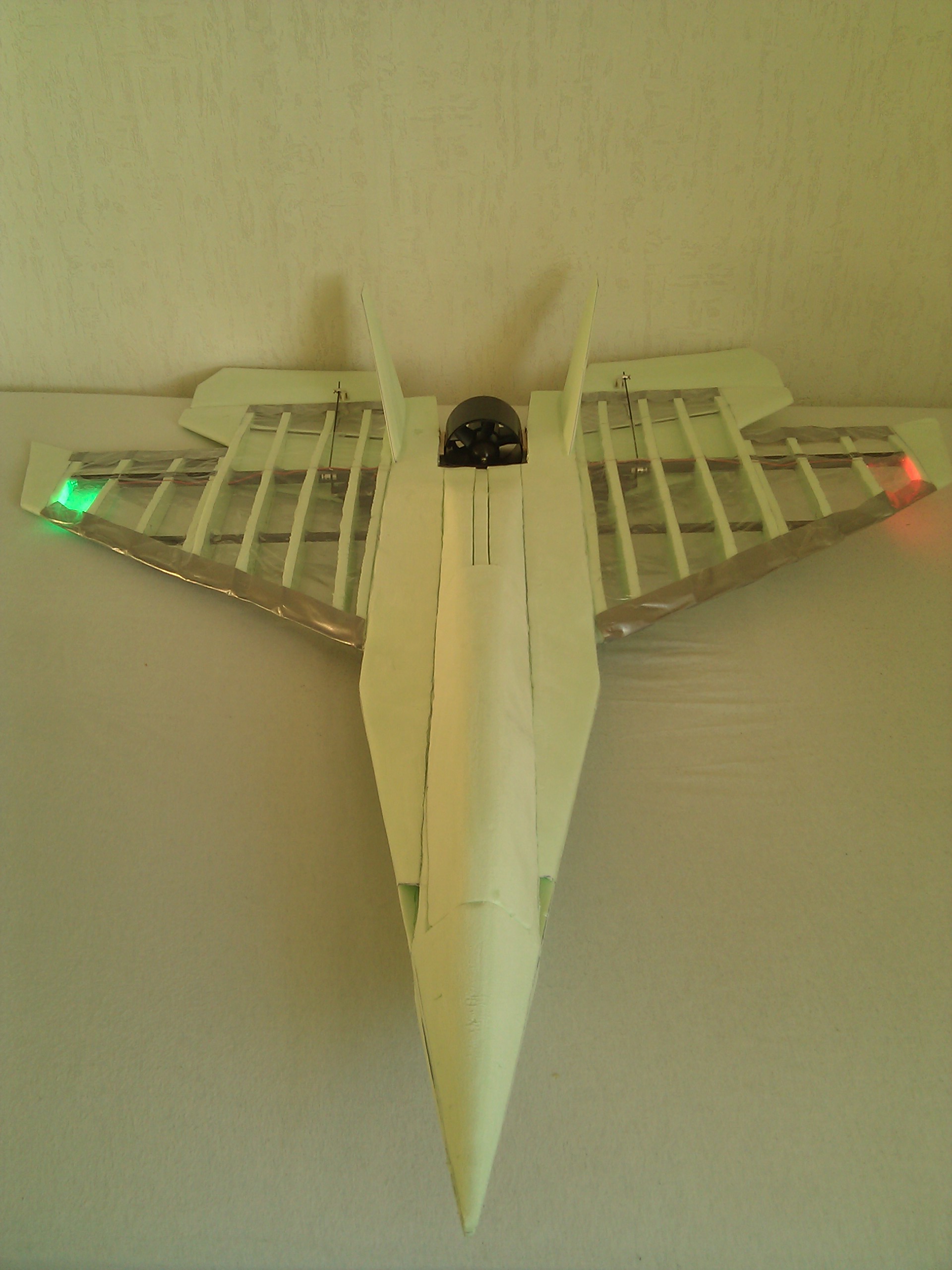

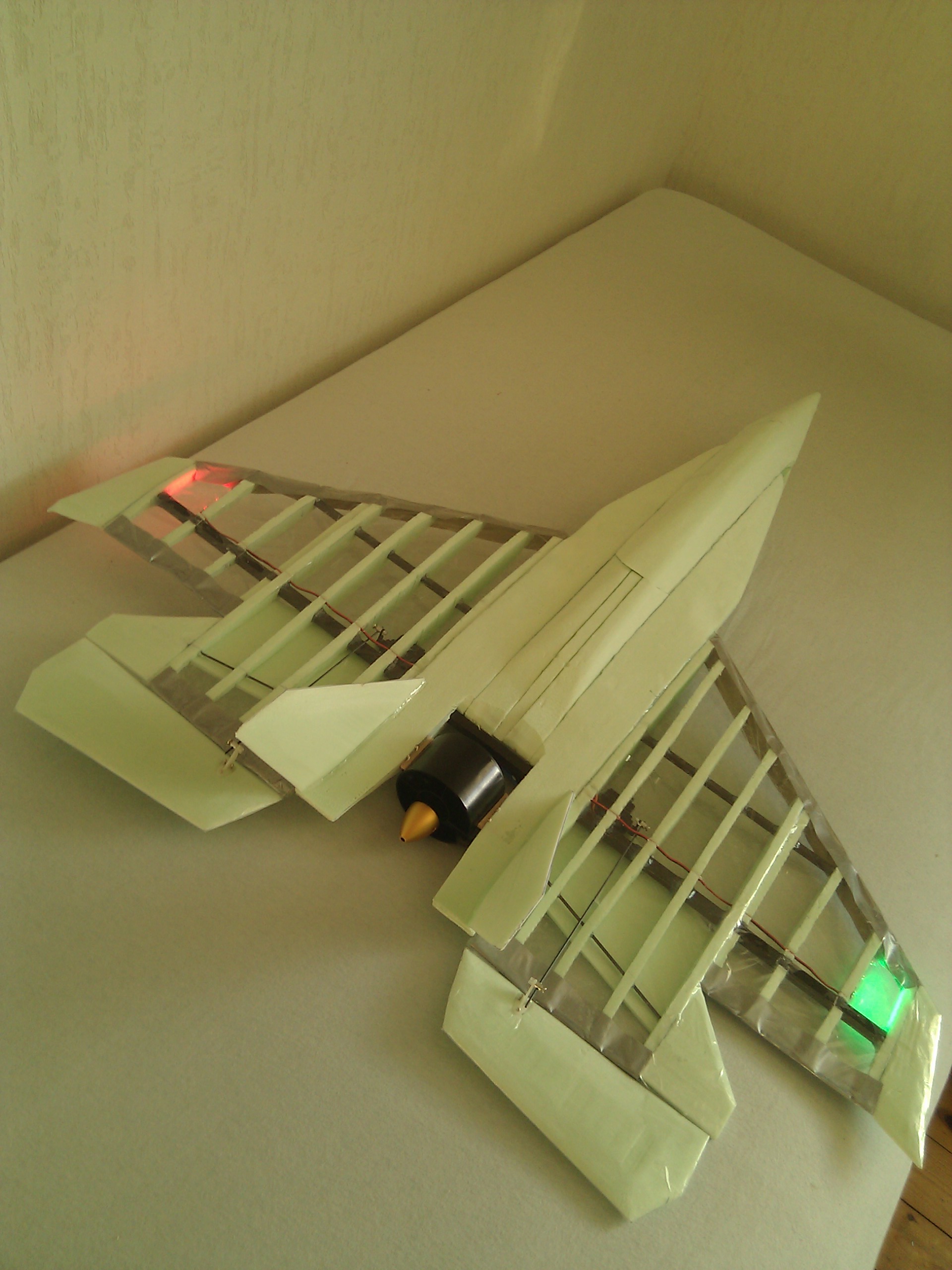

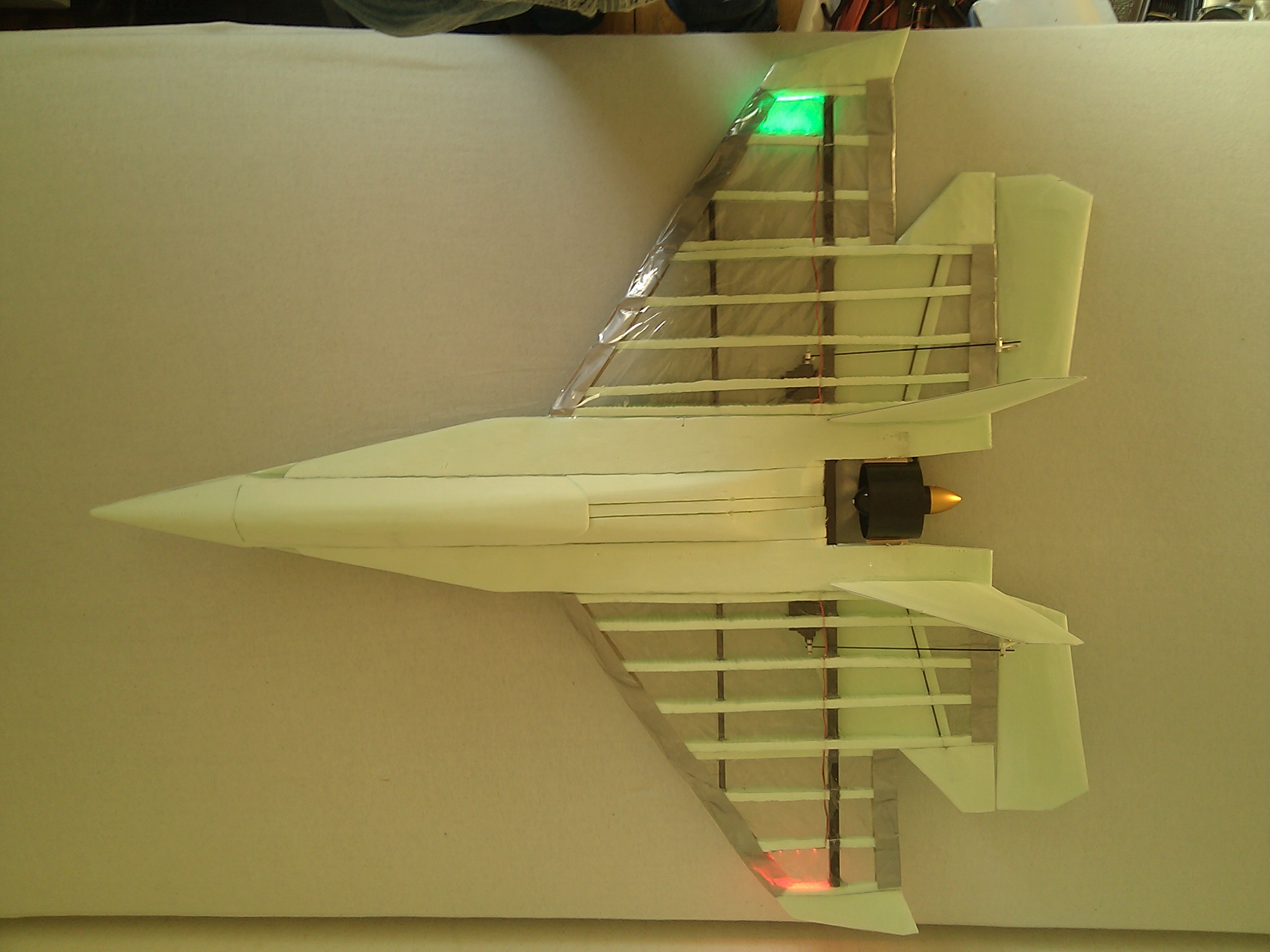

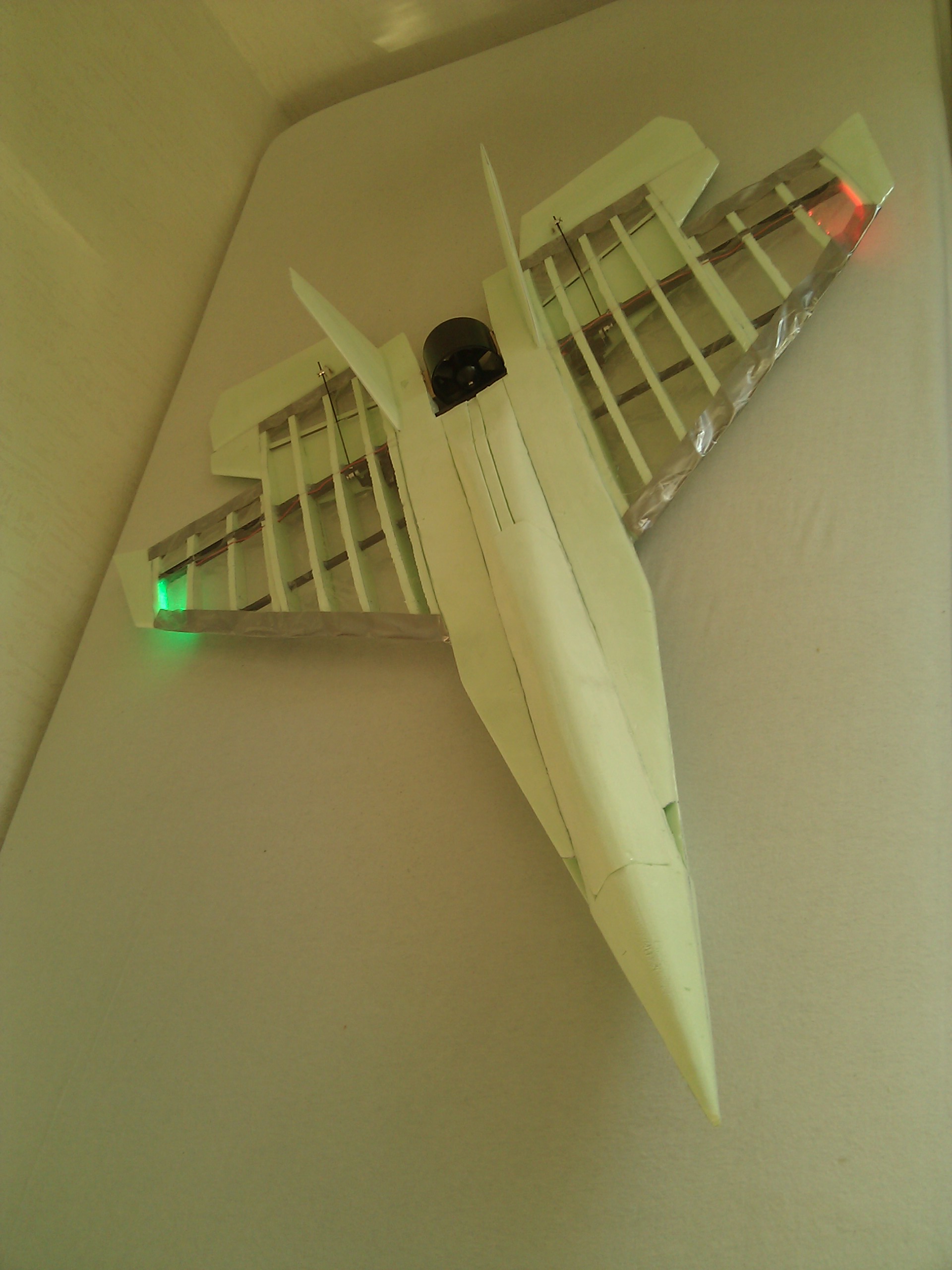

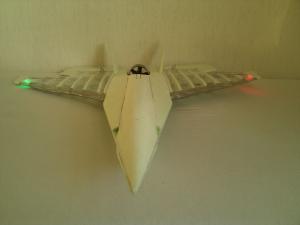

Da er flyet 98% ferdig



Jeg har montert motoren, fartsregulatoren er satt under og med god kjøling. Jeg har limt sammen øvre og nedre del. Montert sabilisatorer (uten sideror).



Tok en del bilder denne gangen



















Hva som står igjen nå er litt finpussing med sandpapir. Noen "støtter" under som beskytter motoren sånn at den ikke går nedi bakken når jeg lander. Testflying! Så får jeg se hva som eventuelt må endres på når jeg har hatt flyet i lufta



Jeg har lyst til å lage "thrust vectoring" slik at jeg kan endre vinkelen på motoren, men flyet må i så fall fly godt først...



Vekten nå er kommet på:



660 gram uten batteri

985 gram inkl. batteri

[Svigermors drøm]

Awesome Sykt stiligt fly ! Ta et bilde når det er 100% ferdig da. Kan du få noen til å filme jomfruturen ?

[Sewero]

I want those skills! Det der hadde jeg aldri klart sjøl, kult proskjekt, gelder meg til å se det helt ferdig resultatet

[Itek]

Takk



Ja, skal filme første forsøk



Jeg håper på å klare første tur før jeg reiser på påskeferie. Mulig jeg må "jukse" litt for å gjøre ting ferdig Håper på lite vind..

Endret 31. mars 2012 av Itek

[vegard12345]

Dette så kult ut Itek!

Hvor har du lært alt dette?

Har sinnsykt lyst til å gjøre sånn som dette, men har ikke bygget noe fly enda.

Er det noen guider eller noe sånt der ute å starte med eller må jeg bare bruke fantasien?
