VG1 elektro - Styrestrøm-skjema

[glennm95]

Hei!



Vi har fått en oppgave der vi skal lage en garasjeport .. den skal ha en knapp for hver vei (opp,ned og STOPP)



vi skal lage styrestrøm-skjema og hovedstrøm-skjema



Når motoren starter så skal et lys slå seg på og skal gå 10 sek etter porten har stoppa..

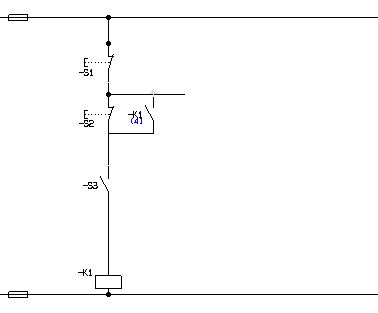

dette er hvor langt jeg har kommet i ene skjemaet:





Kan noen hjelpe meg?

[s1]

Start med hovedstrømmen, en dreieretningsvender.



Deretter lager du en paralell gren i styrestrømmen din, akkurat maken den du har laget, bare at du setter inn en ny knapp for start og kontaktor for andre retningen.



Vil tro at endebrytere ville vært en fordel i oppsettet her, slik at kontaktorene slipper ved enden. Foriggling mellom kontaktorene er også ett must, slik at kontaktorene ikke slår inn samtidig, dette vil skape en kortsluttning.
