Hei hei,



Har i lengre tid vært på en søken etter et stillegående system som fortsatt er kraftig nok til å dra spill i 2560x1600. PCen står på 24/7 i soverommet, og støy merkes godt om natten.



For drøyt halvannet år siden byttet jeg ut en del komponenter, og håpet på et veldig stille system. Ut gikk et Antec P183, Core2Duo E8600, GTX260, BFG 1000w, og inn kom Corsair 700D, i7 950, Noctua NH-U12P, GTX580 DirectCU ii, Enermax Modu87+ 700W og Zalman viftestyring. Supplerte med Nexus Real Silent vifter i alle tenkelige plasser, til og med standardvifter på U12P ble byttet med Nexus-vifter.

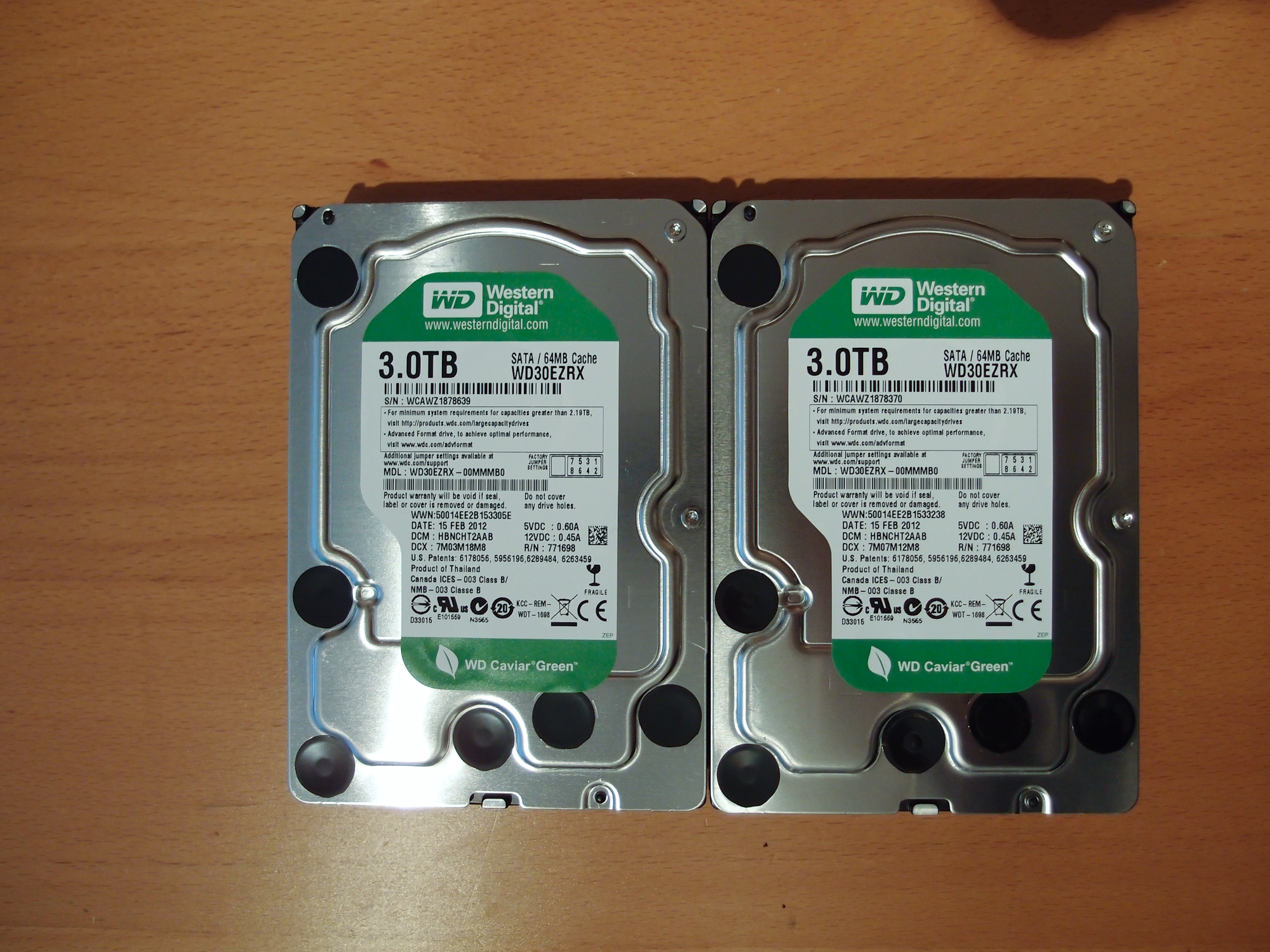

Etterhvert ble det også en del harddisker. Én Samsung F1 1TB 7200rpm, to stk WD 1TB EARS green, én WD 2TB EARS green og én Samsung F4 1TB ecogreen, totalt fem lagringsdisker (brukter vertex 3 til OS/programmer/spill). Disse lager en del vibrasjonsstøy, selv om 700D har en improvisert støydemping i HDD-festene.



12 vifter og fem hardisker = støy, uansett hvordan man vrir og vender på det. En dag fikk jeg nok, og bestemte meg for å selge unna hvert fall kabinettet, som ikke er støydempet. Viftene, som har 18dB(A) oppgitt ved 12v, samt kutte ned på små harddisker og heller ha færre med større lagringskapasitet.



Nytt støydempet kabinett med færre vifter var den opplagte løsningen. Tittet rundt på silentpcreview og diverse andre sider, og fikk til slutt snevret inn valgmulighetene til Cooler Master Silencio 550, Fractal Design R3 og ettellerannet H02(?).



Valget falt på Silencio 550, hvor jeg vektla pris, tre 5.25" kontra to på R3, ingen vifteplasser i topp og sidedør som på R3 (hvor støy kan slippe ut), mulighet for å ta ut deler av 3.5" opphenget til harddiskene, og SD-minnekortleser i front. R3 er et kjempekabinett, don't get me wrong, men 550 stakka av med en knepen seier i mine støyallergiske øyne og ører.





Oppsettet ser nå slik ut:

• Corsair Obsidian 550D

• Corsair AX850

• Intel i7 3770K

• Kingston 16GB HyperX 1600MHz

• Asus P8Z77-V Deluxe

• Asus GTX580 DCUii med Thermalright Shaman

• Asus Xonar Essence STX

• OCZ Vertex 3

• Thermalright Archon

• 4 stk Gentle Typhoon AP13 (FanXpert2 viftestyring)


Ønskeliste/oppgradering

• Asus GTX680 DCUii







Selve byggingen var et lite mareritt. Silencio er ikke verdens største kabinett, og derfor blir *alt* knotete når man har mye og stor hardware (D14, GTX580, fire harddisker, etc...)



D14 går med et nødskrik. Egentlig er den en drøy centimeter for høy.

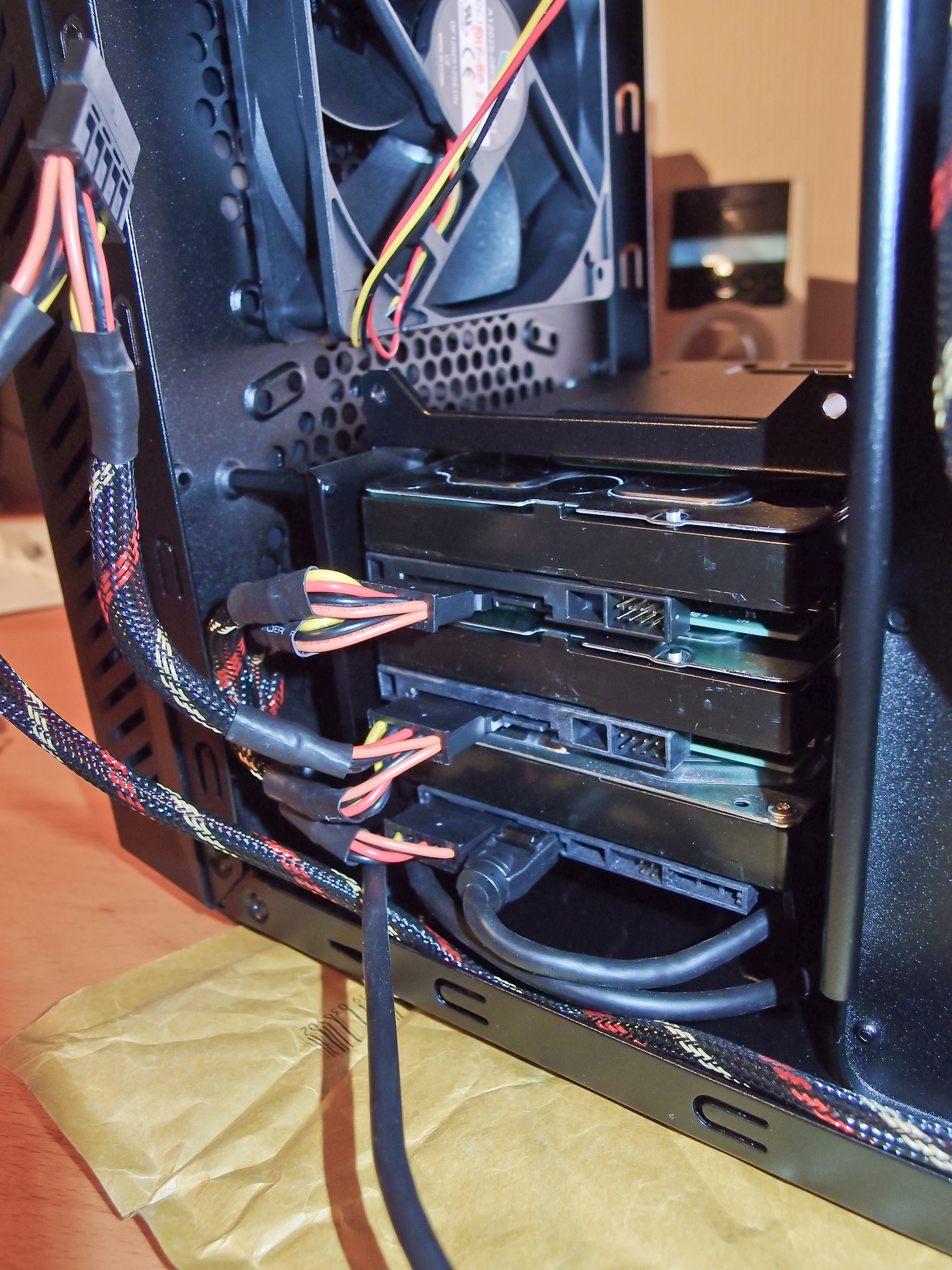

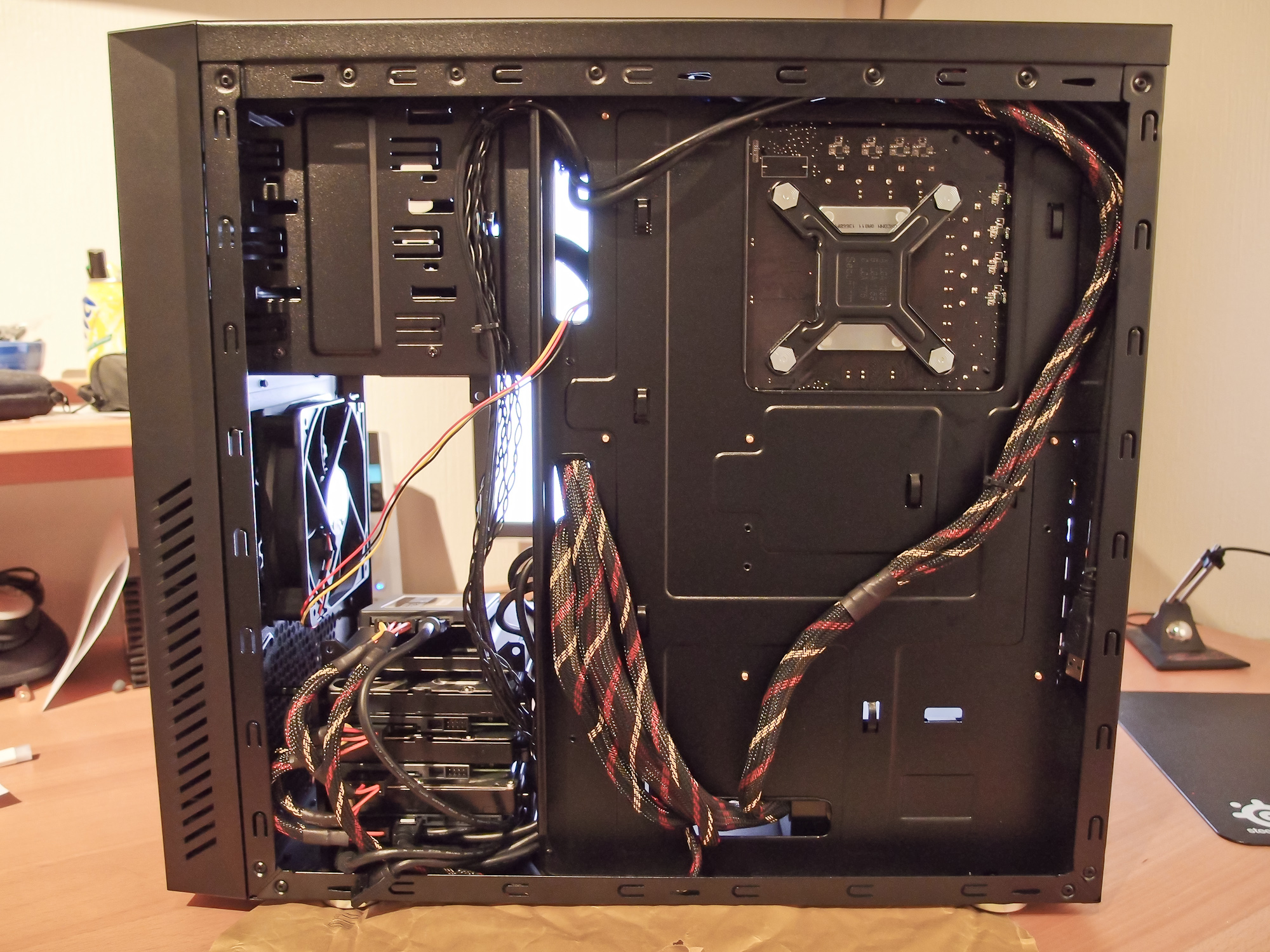

Kablerommet bak hovedkortet er kun to centimeter, og da blir det vanskelig å feste strøm- og sata-kabler til harddiskene, uten at de må bøyes helt inne ved kontaktrota. Det er ugunstig med tanke på døra som skal på til slutt. Må bruke hele kroppen for å få jevn fordeling på sideplata, slik at den glir inn i de seks eller åtte spora som fester døra til kabinettet.

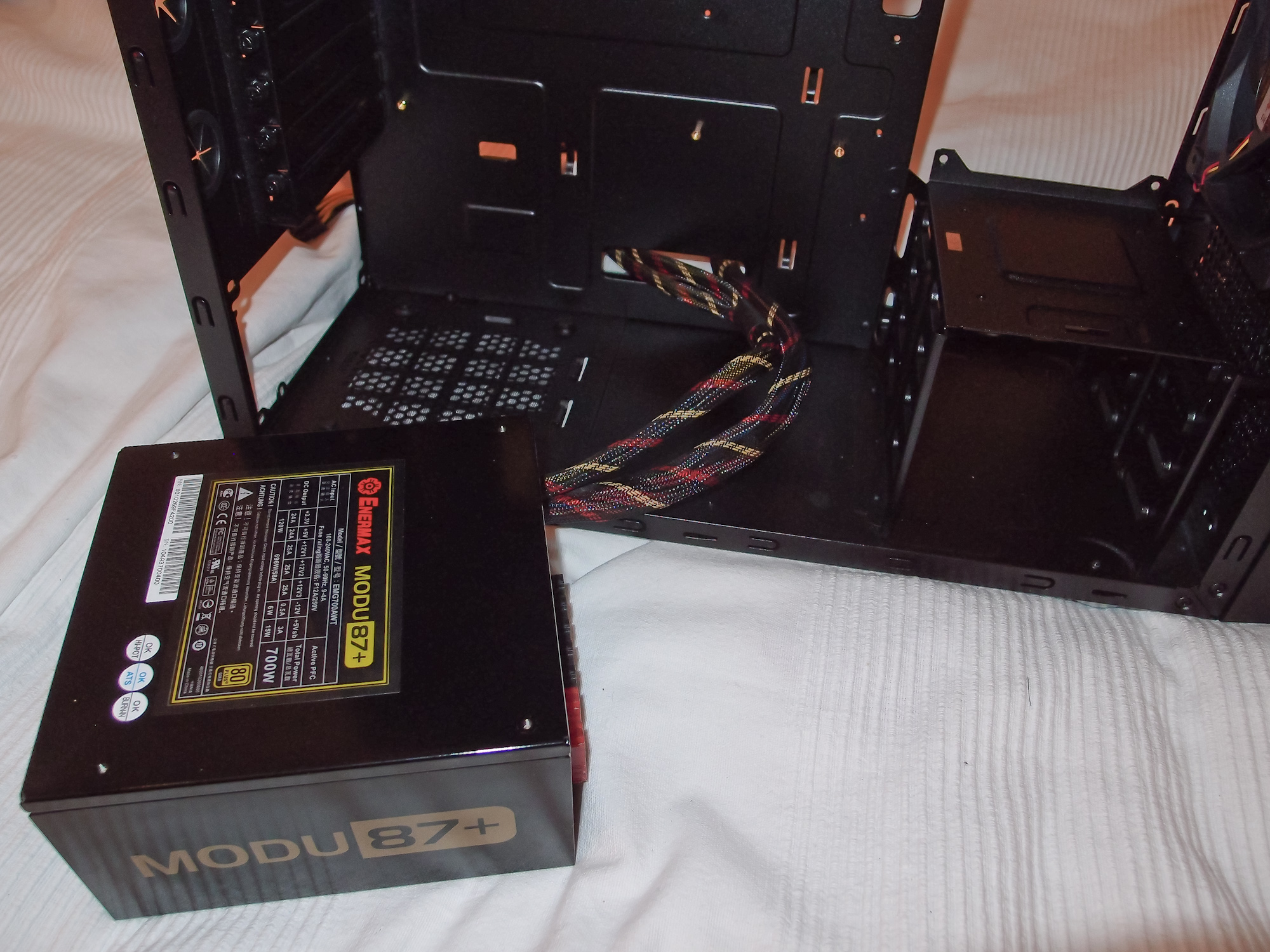

Kablene som følger med Enermax-strømforsyningen er ikke av de tøyeligste slaget. Derfor tenker jeg at "individually braided cables" kommer til sin rett med tanke på å føre f.eks 8-pin til skjermkortet bak hovedkortet.

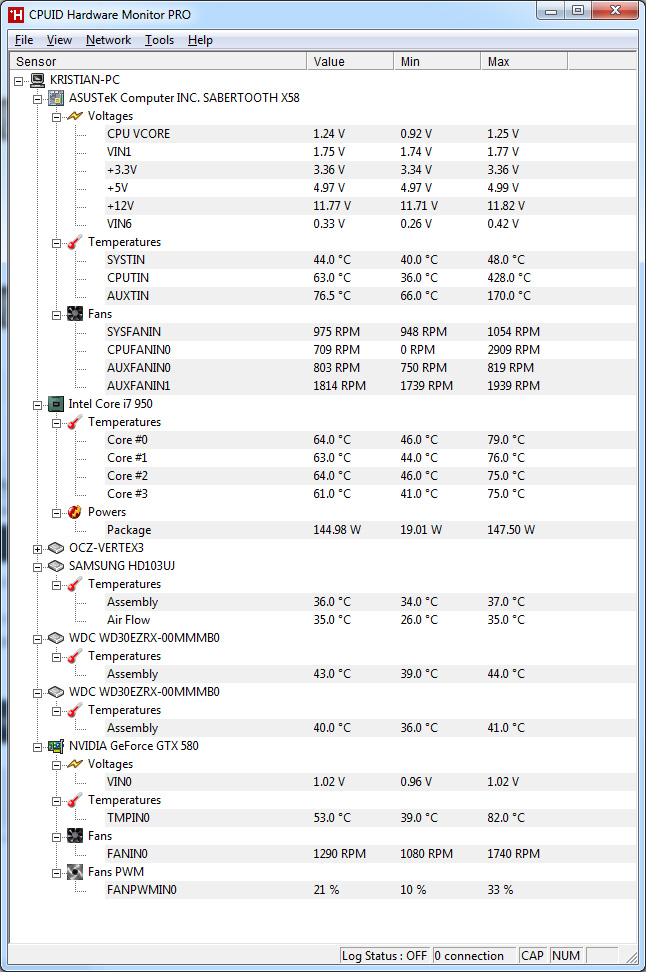

Temperaturmessig ble det varmt. Varmere enn jeg liker. Take a look -





Dette er med medfølgende vifte i front og bak. Bytter dem ut med Noiseblocker-vifter til uka. Kommer også en ekstra 120mm-vifte i front.



Vet ikke om det hjelper med temperaturen, men det bringer meg videre til neste poeng.



Støynivået er så og si likt som i forrige build med 700D, tross lyddempet kabinett, færre vifter og harddisker. Hvordan?!!!

Medfølgende 120mm-vifter skal visst bare spinne på 800rpm. Noctua-viftene som følger med D14 har oppgitt 17-18dB(A). This shits' got to go!



Harddisk-støy (spin-up og seek) er hvert fall borte, og det var det jeg hadde håpet å eliminere fra forrige oppsett. Eller kanskje viftene overdøver det nå?



Kommer tilbake med mer når jeg har montert nye vifter.

Endret 19. mai 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

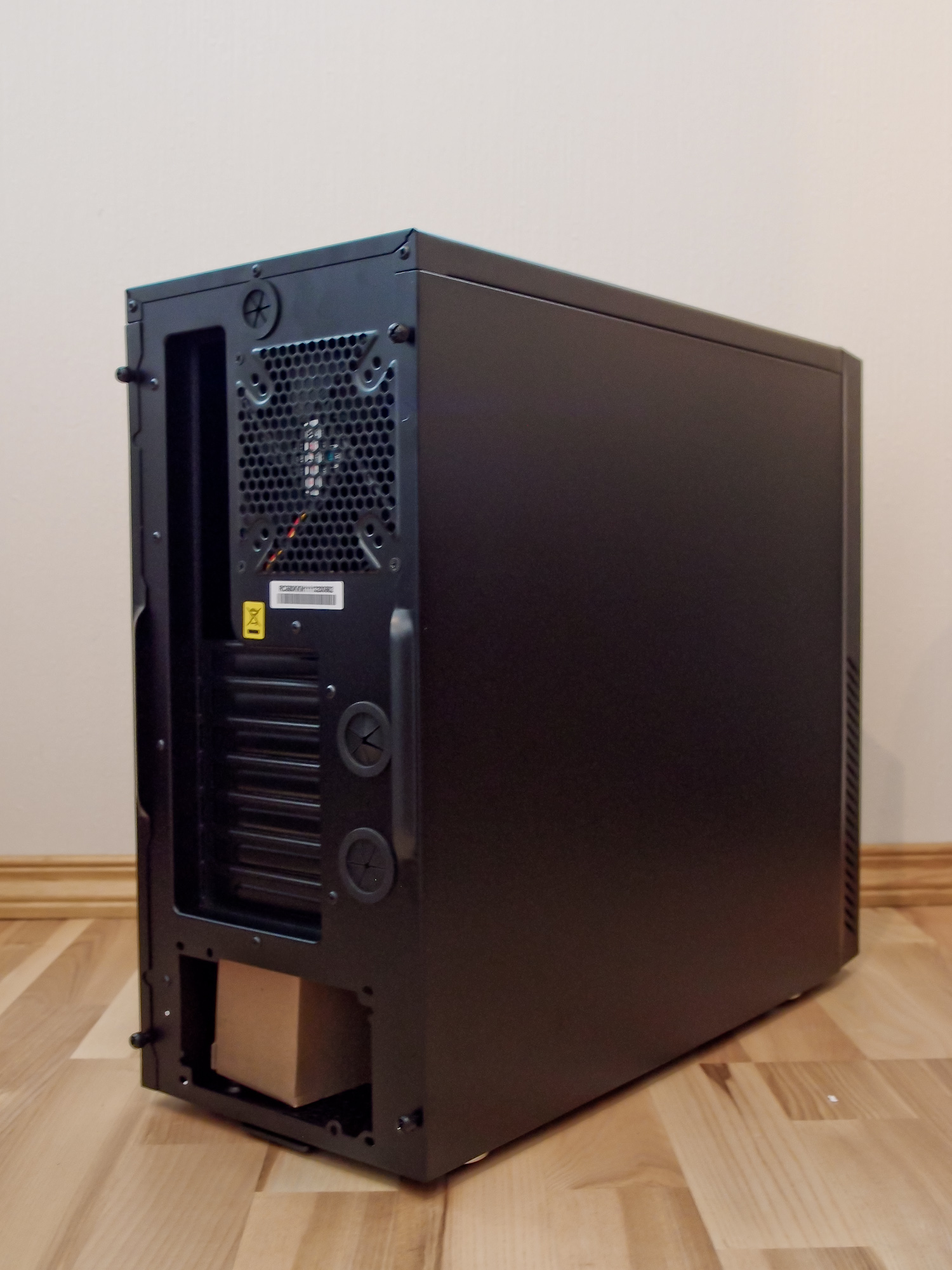

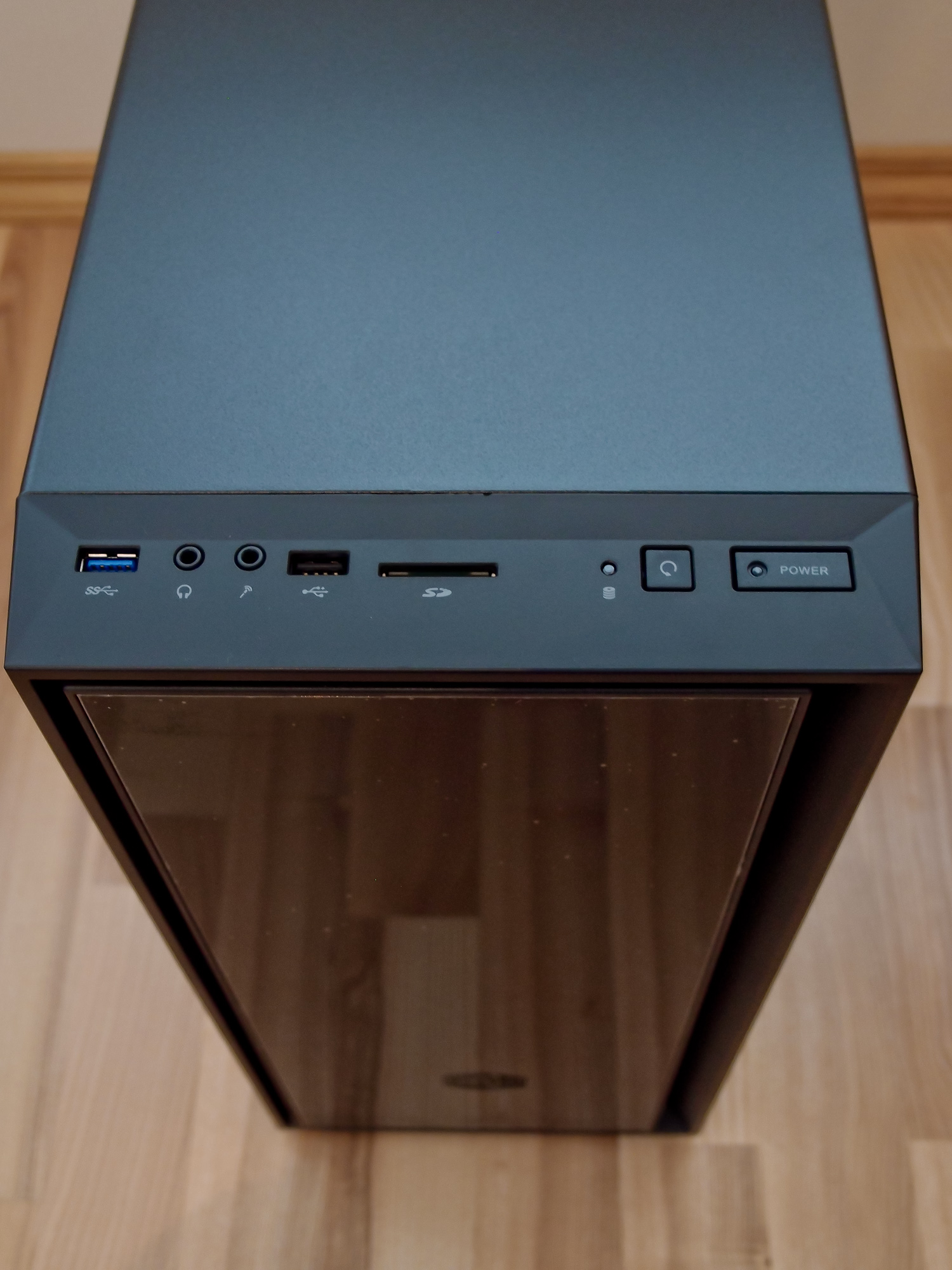

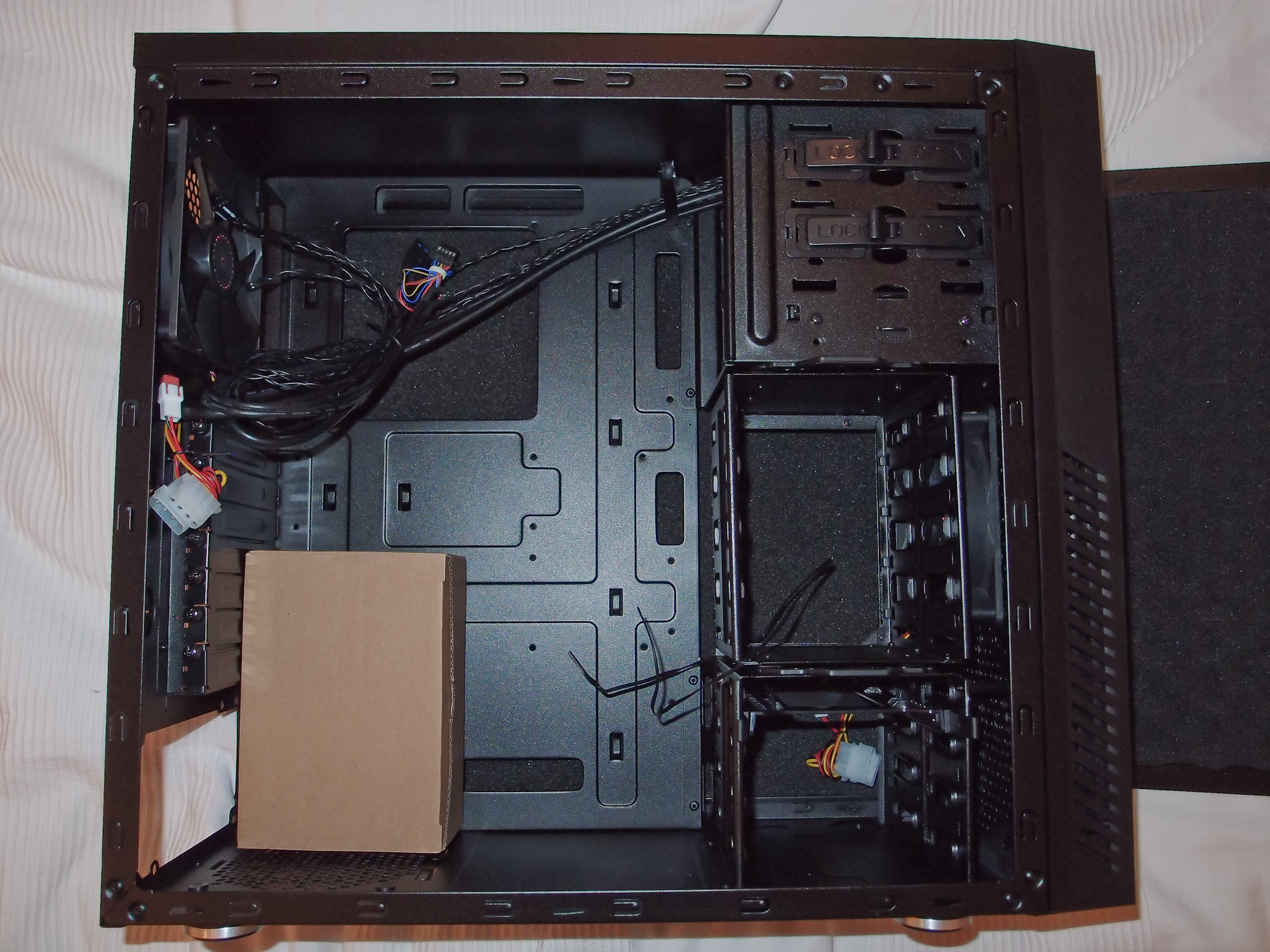

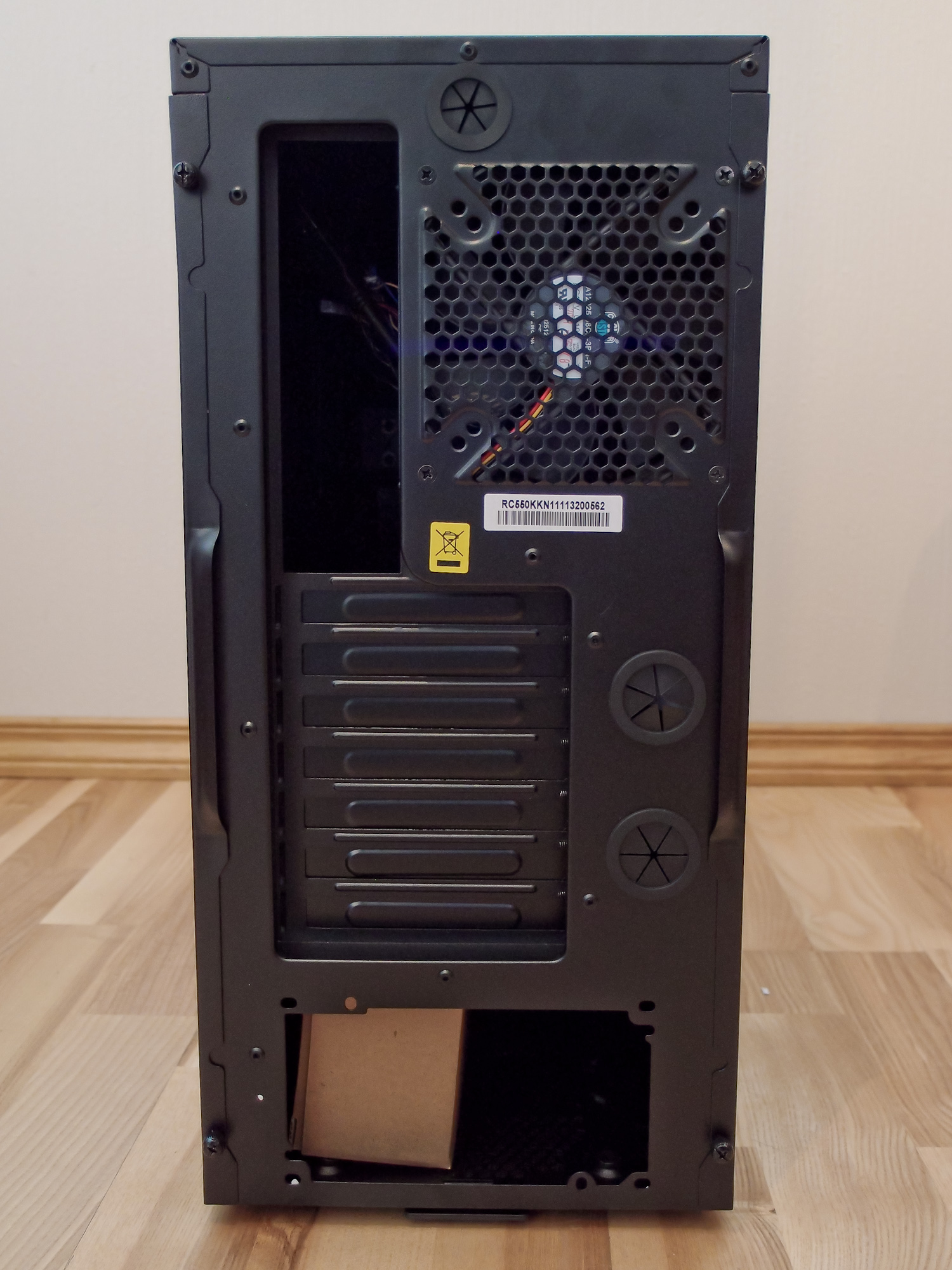

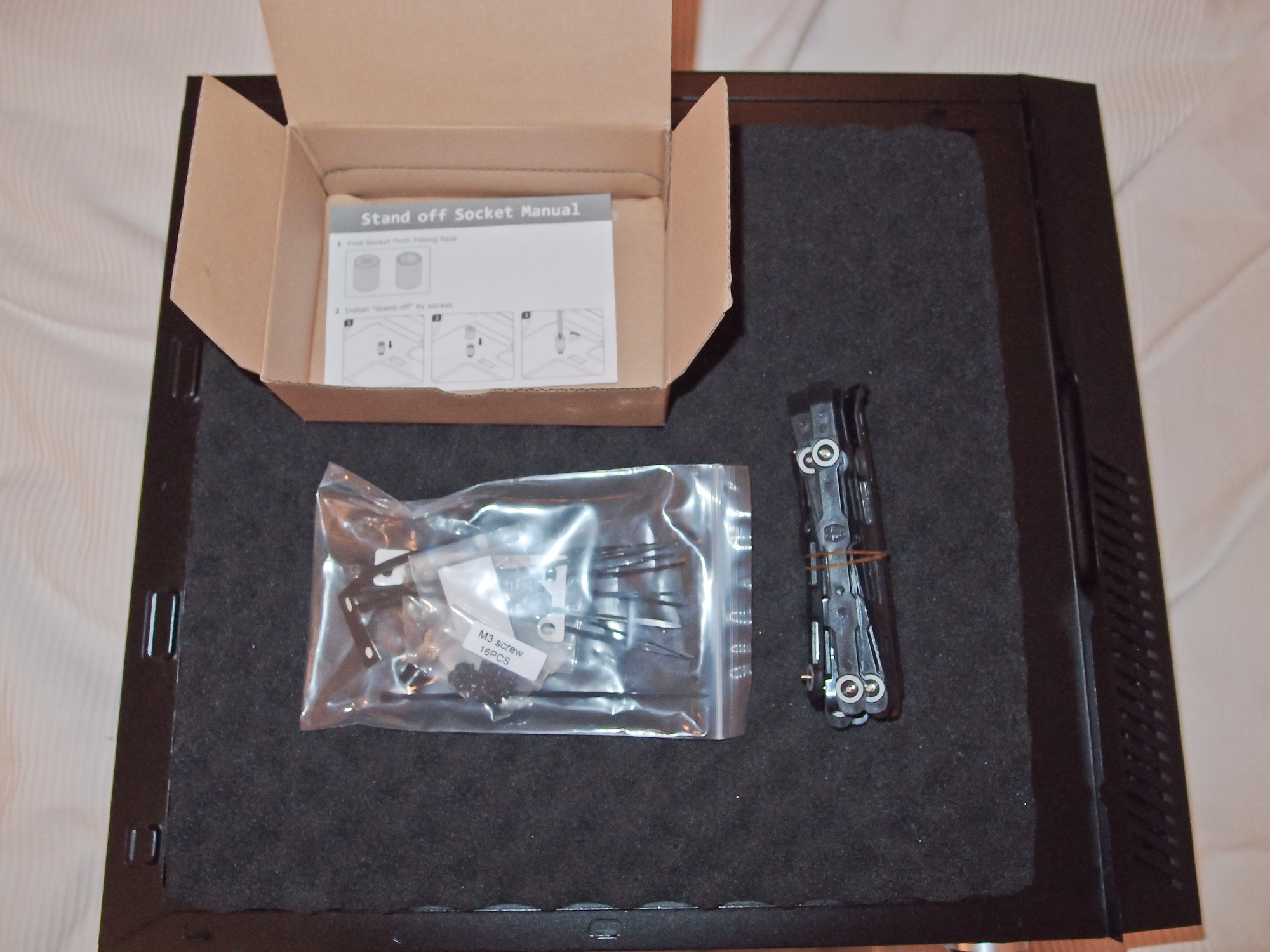

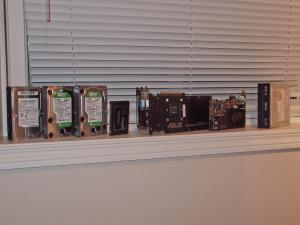

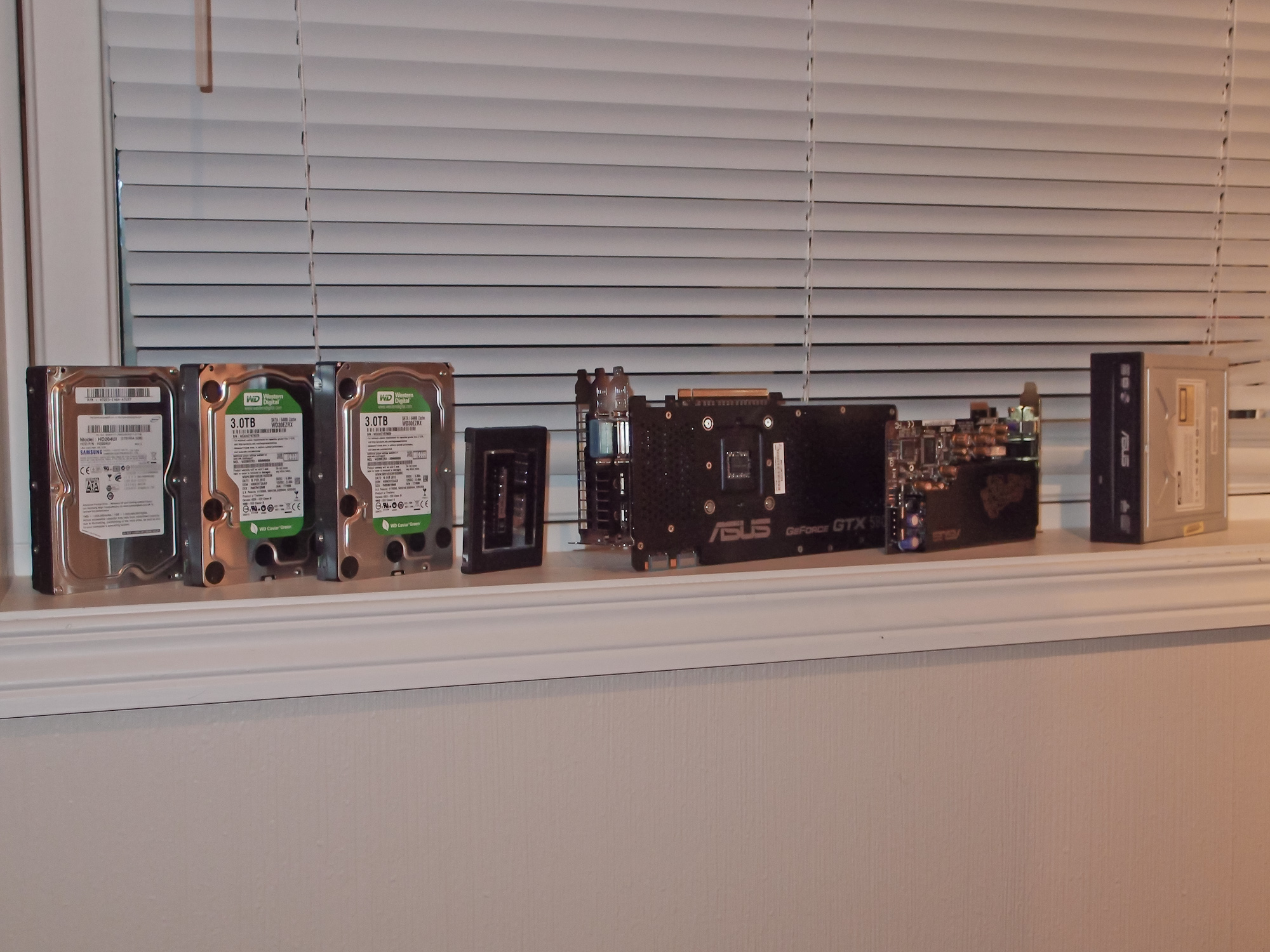

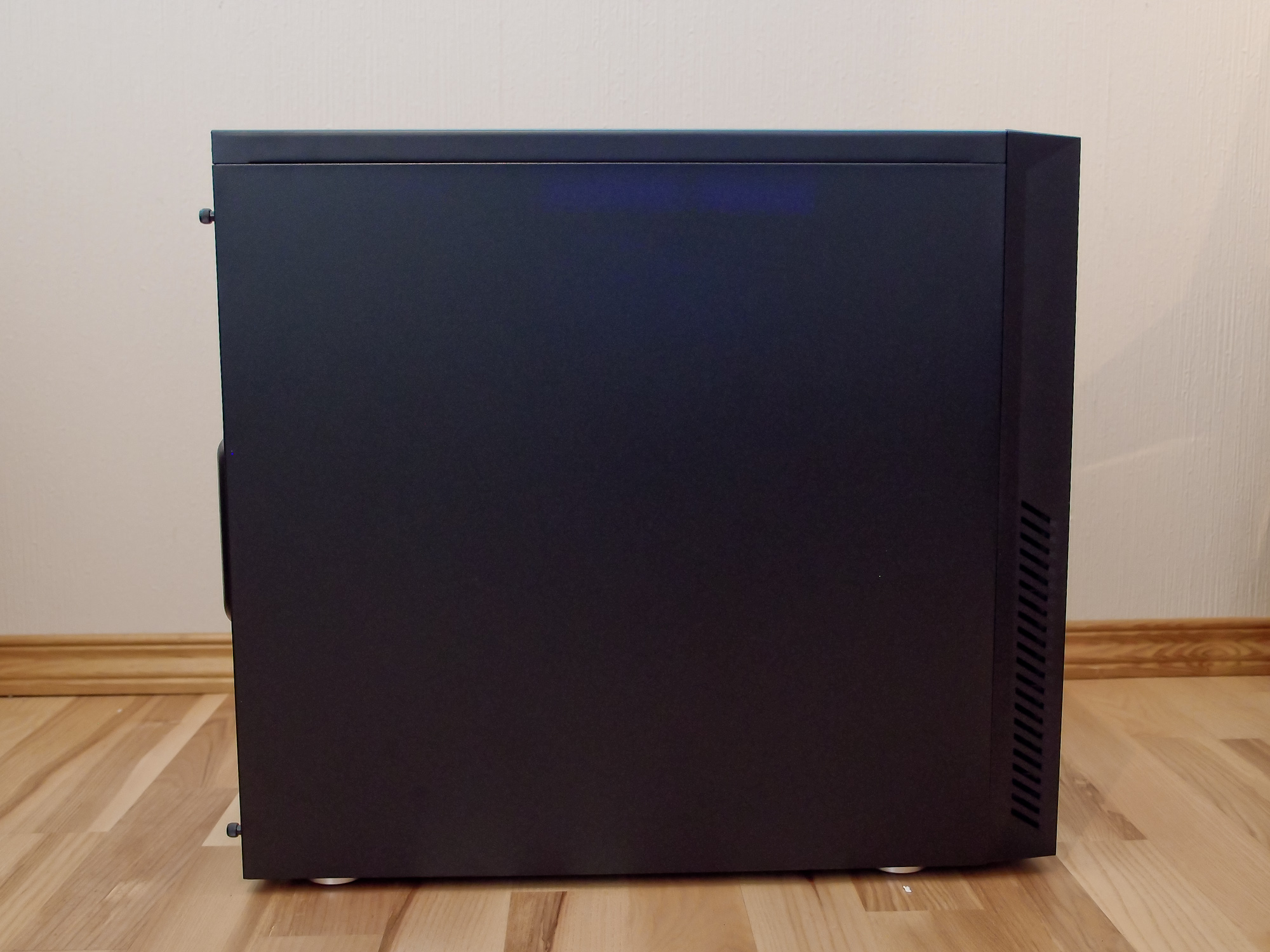

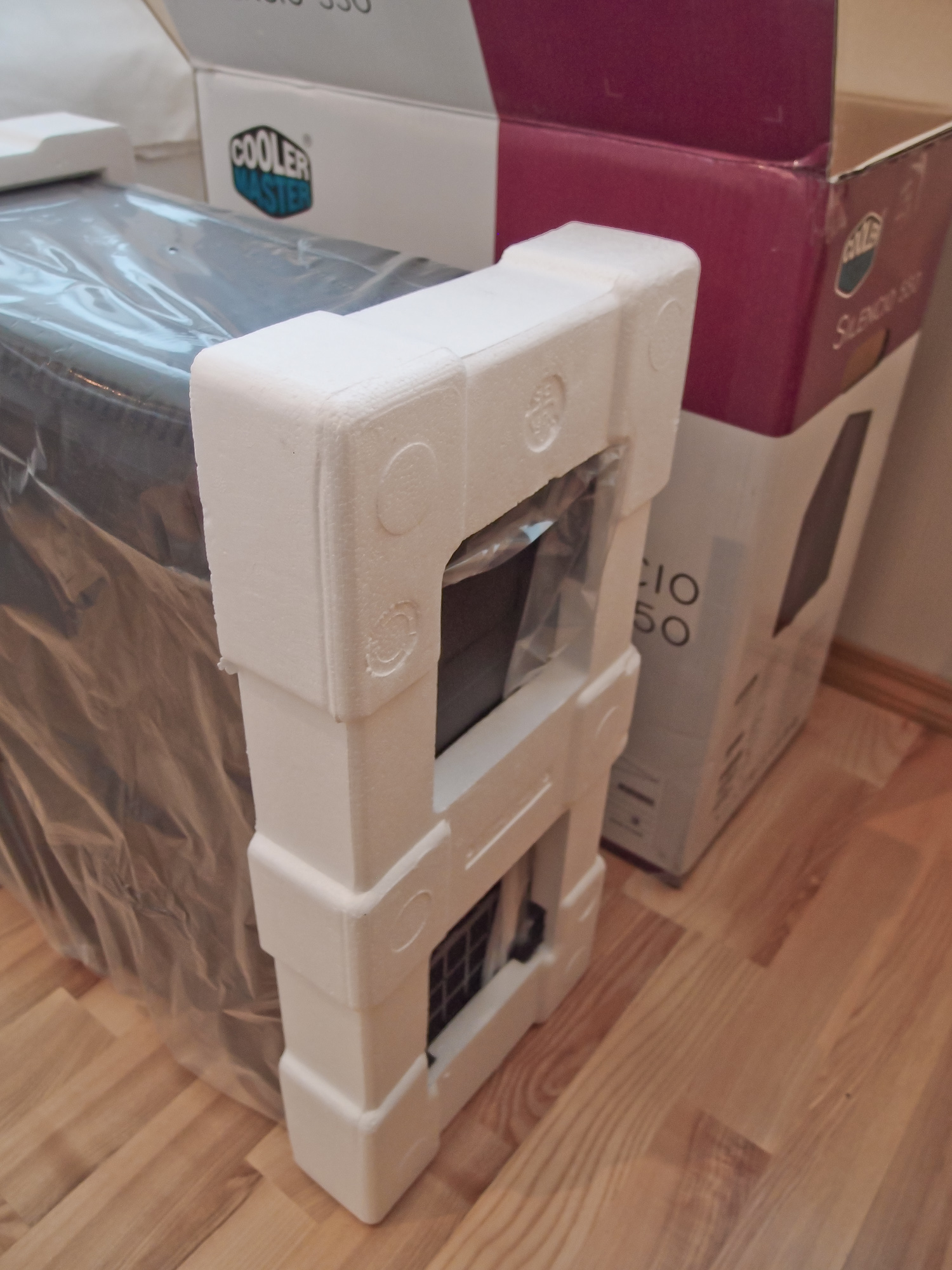

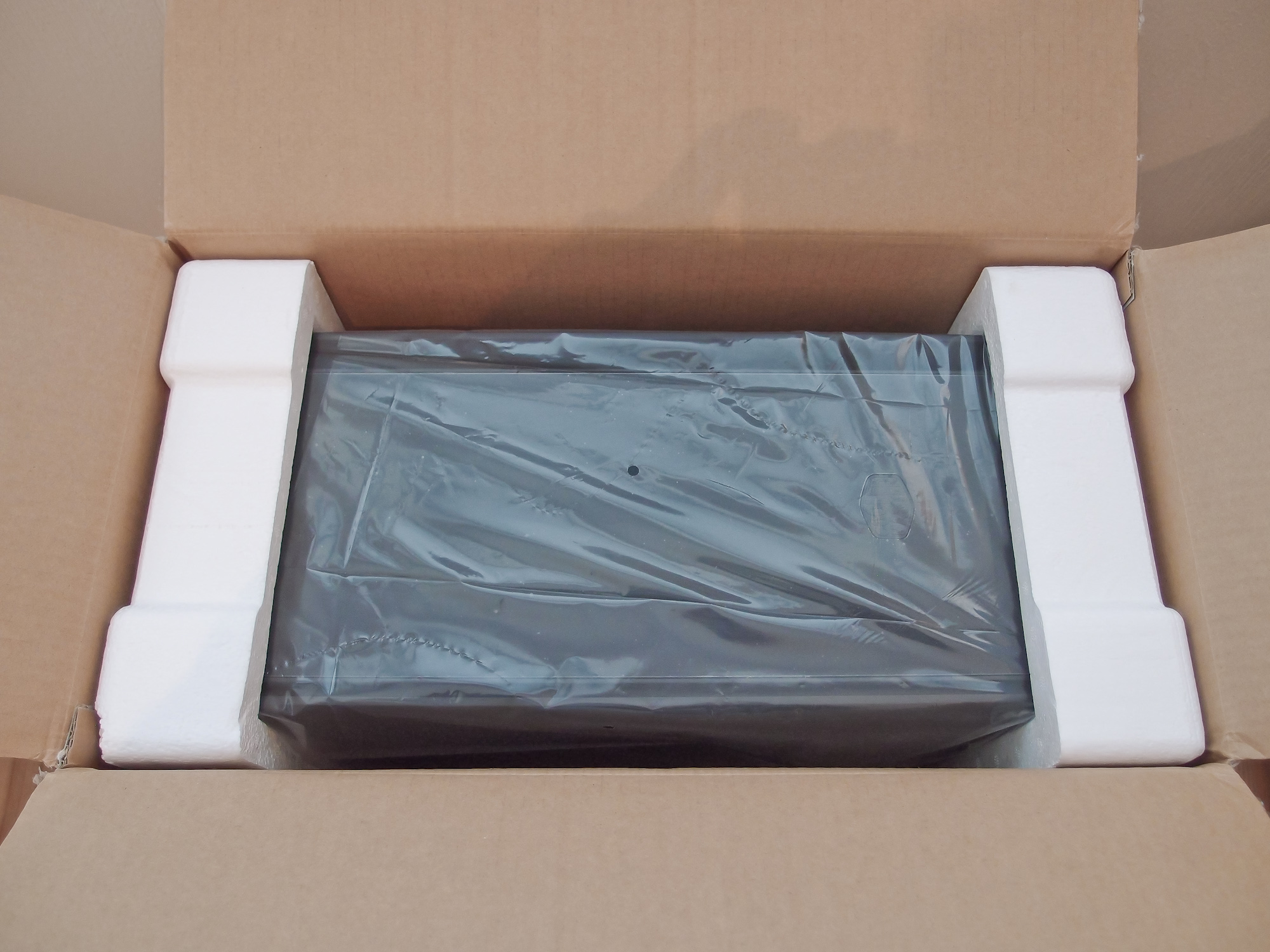

Unboxing

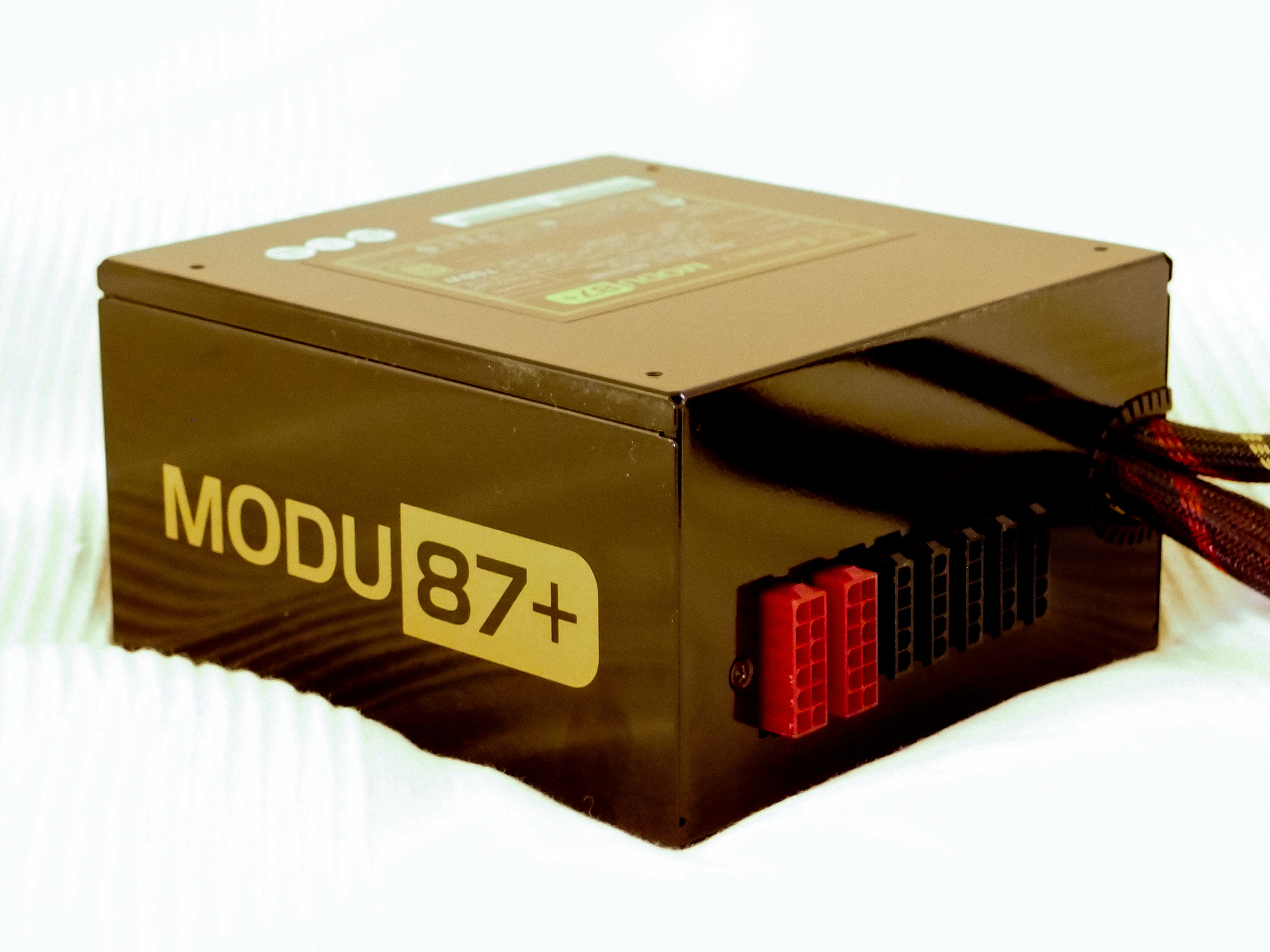

Hardware-porno

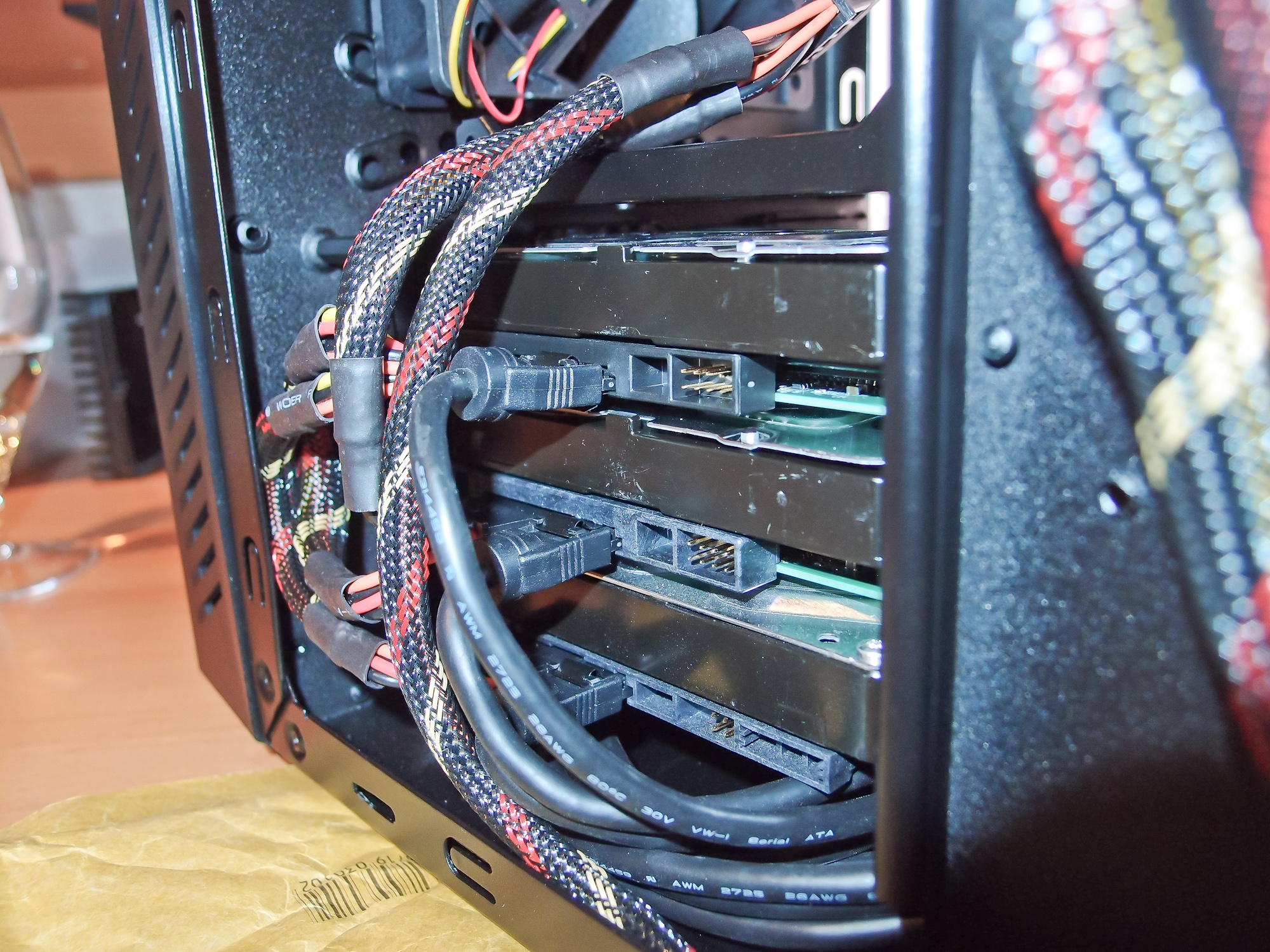

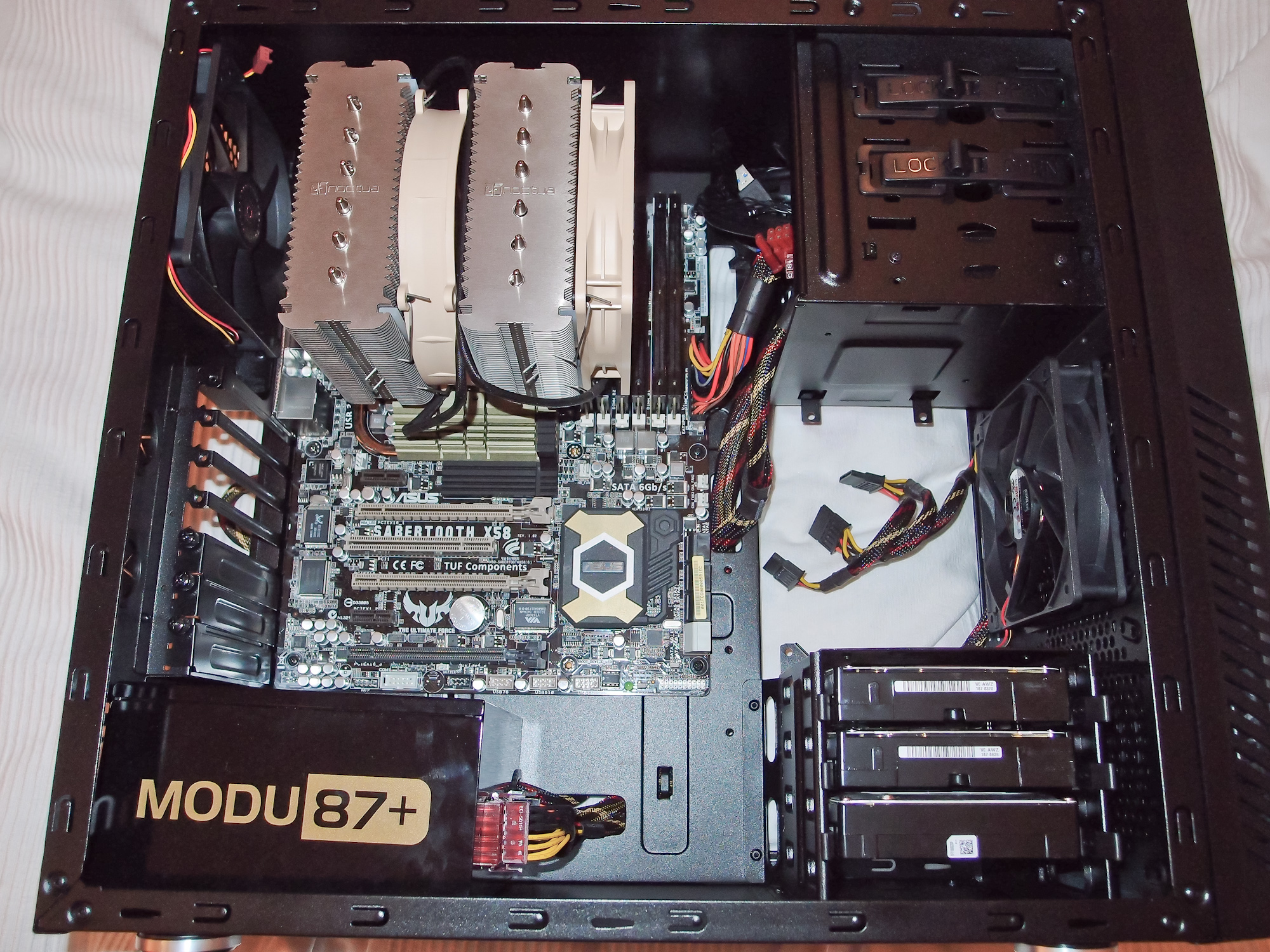

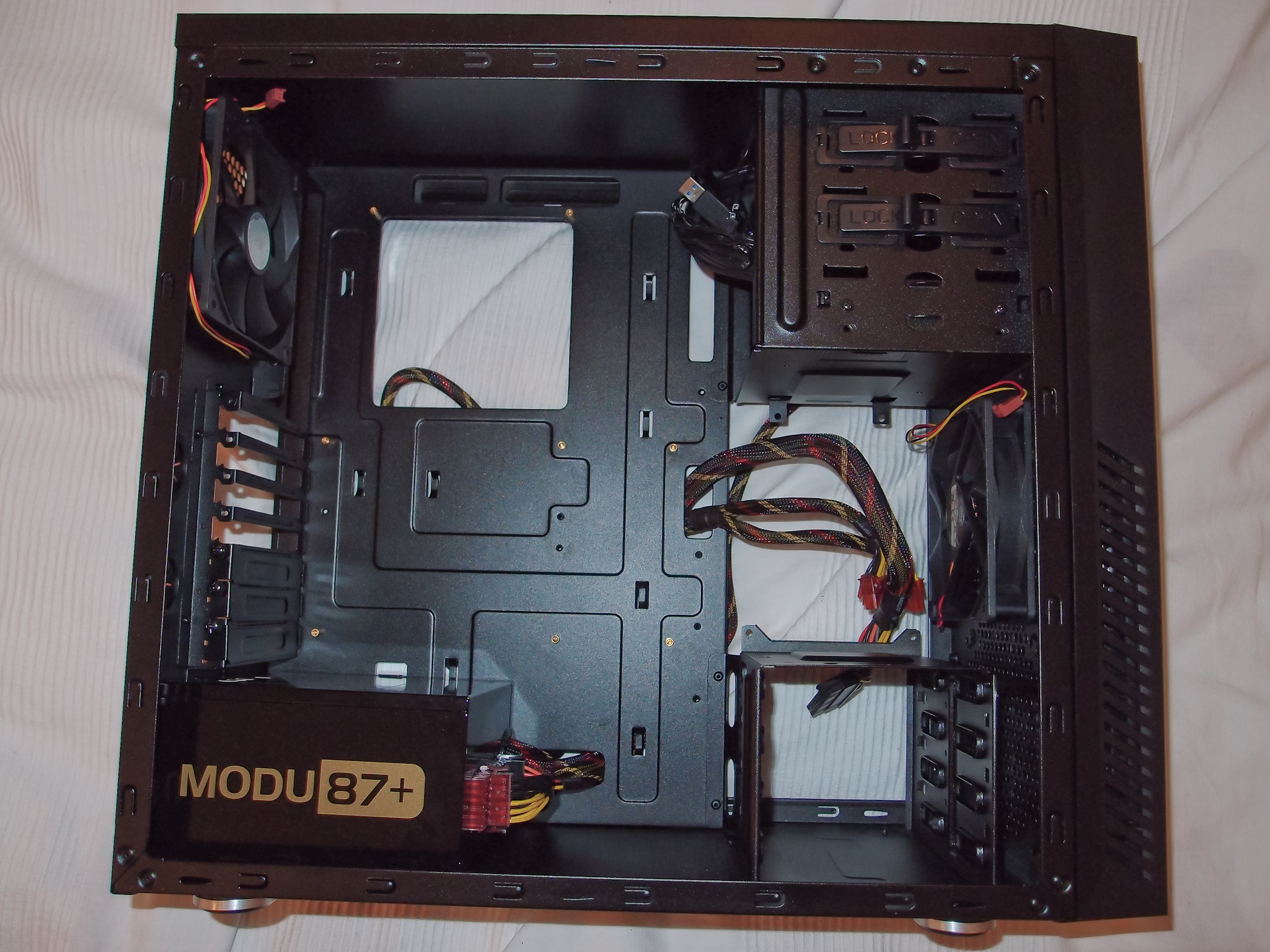

Montering

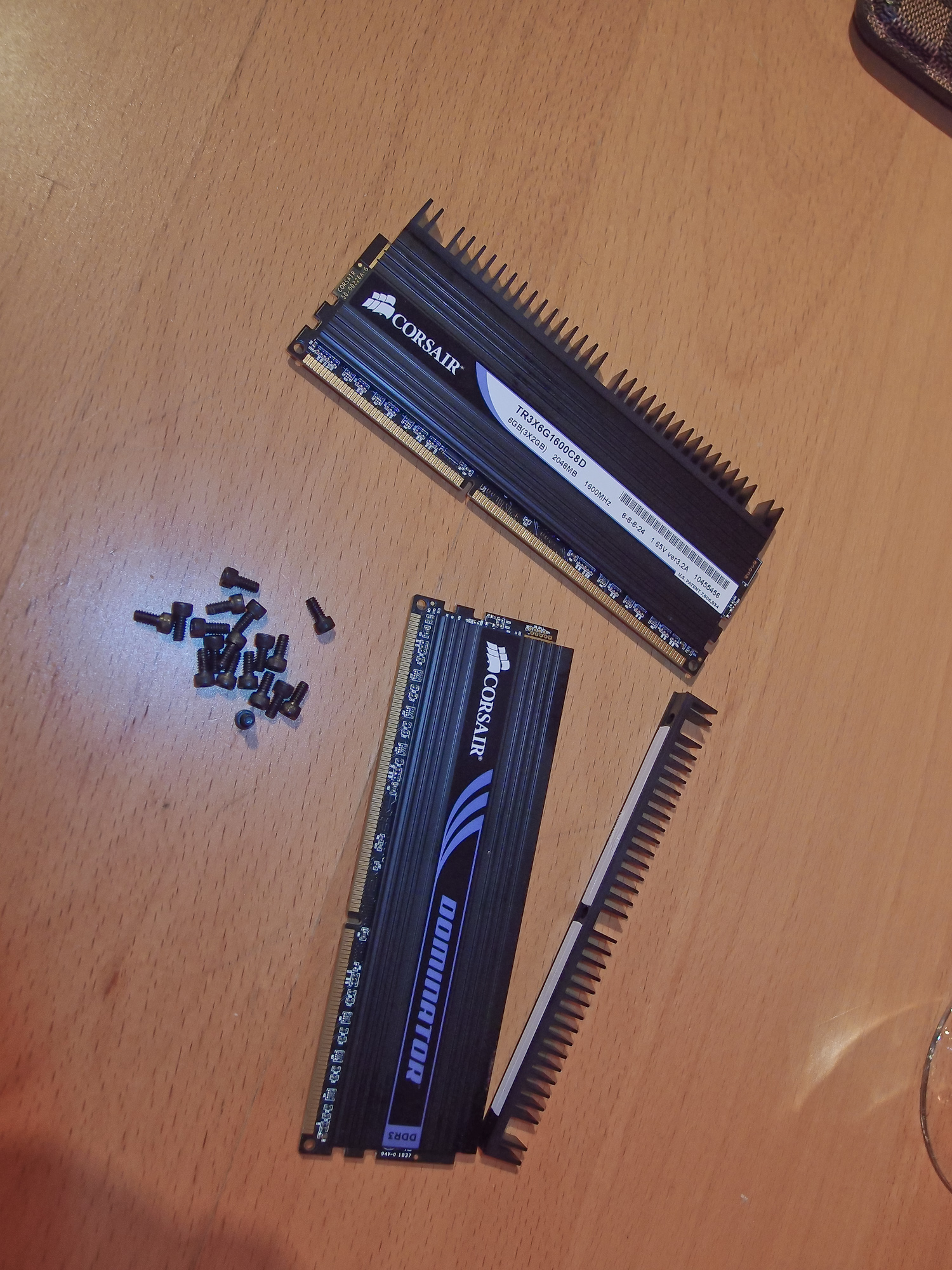

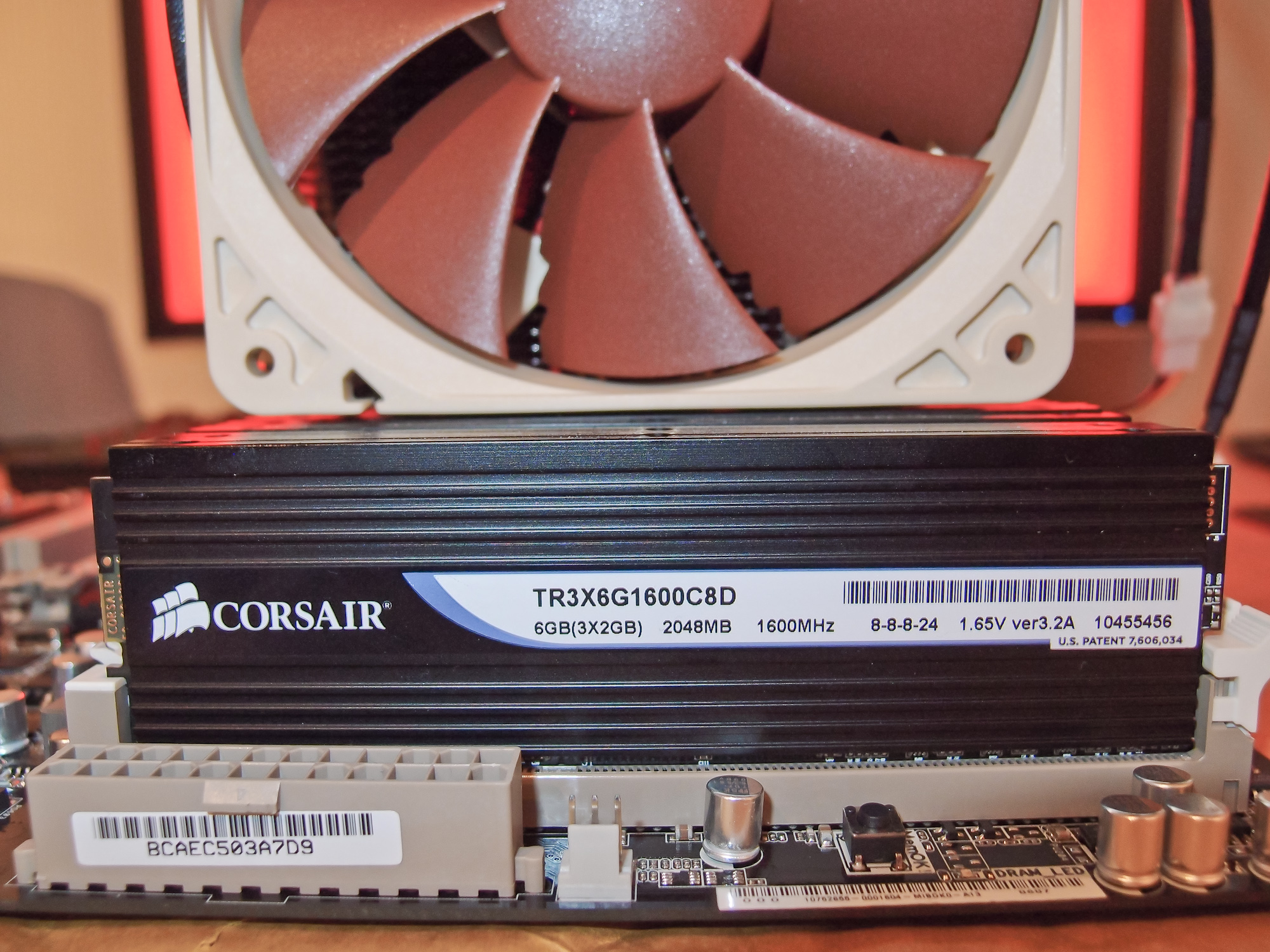

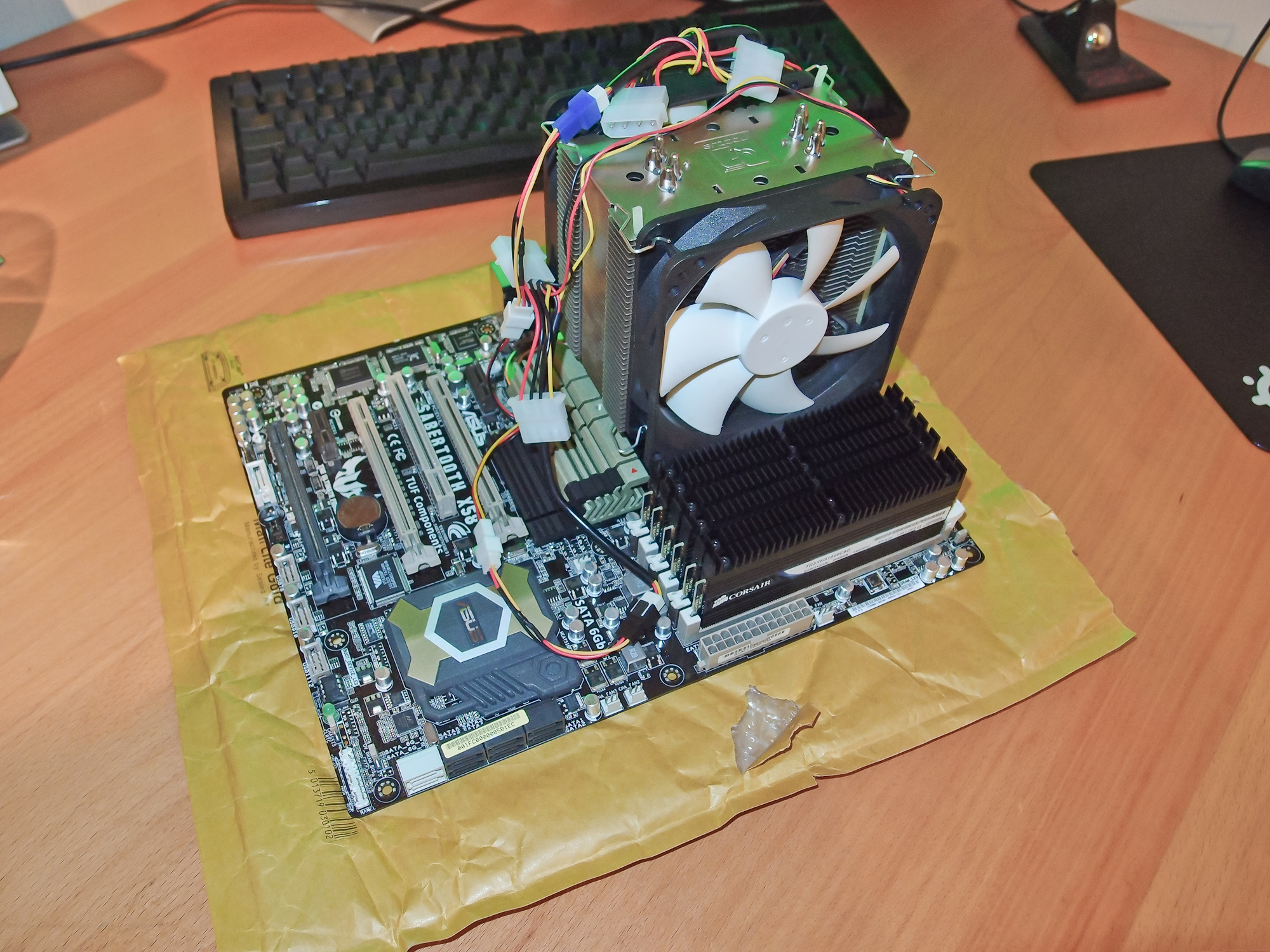

Av med U12P. Legg merke til at Dominator-minnet passer her.

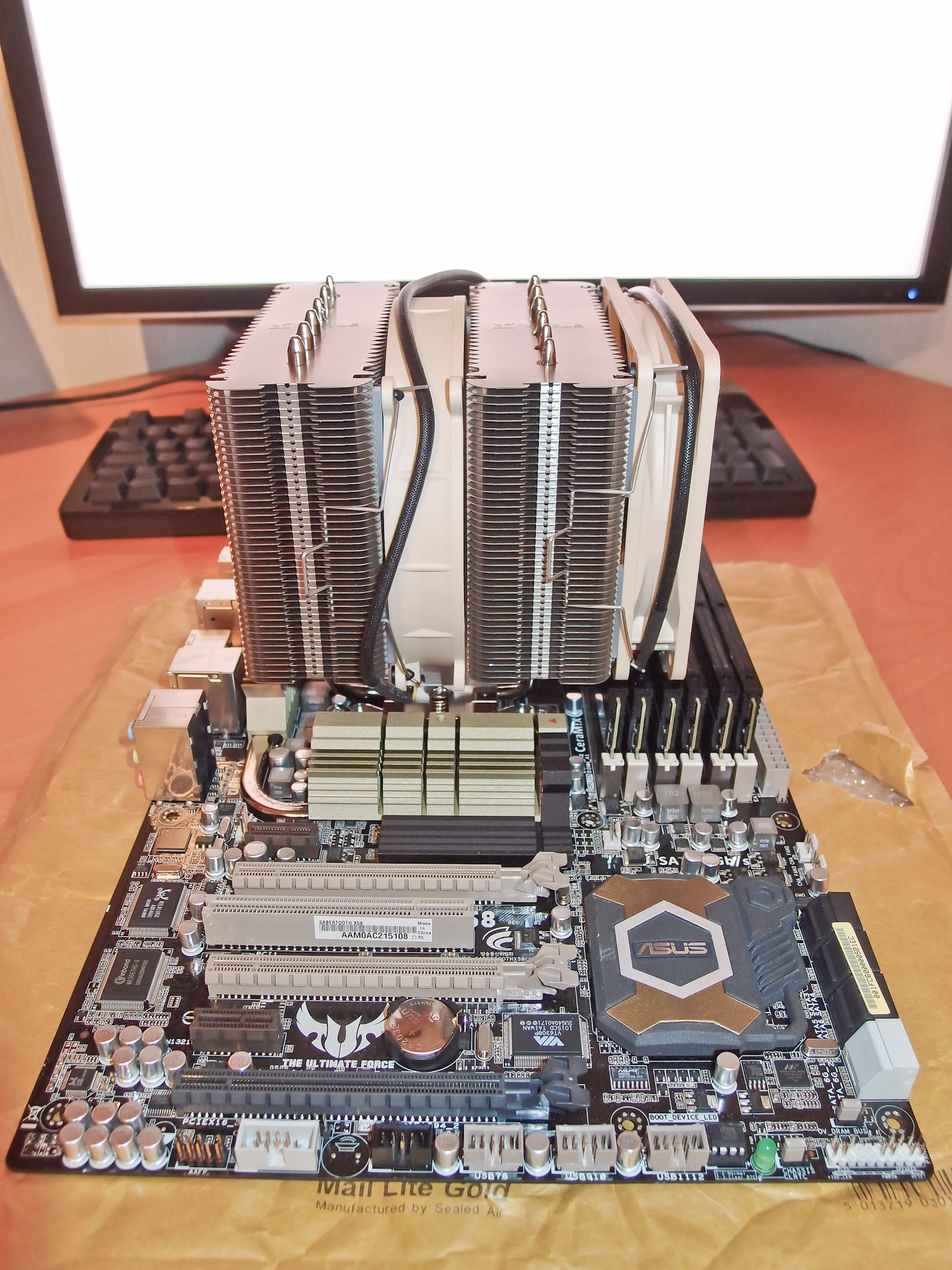

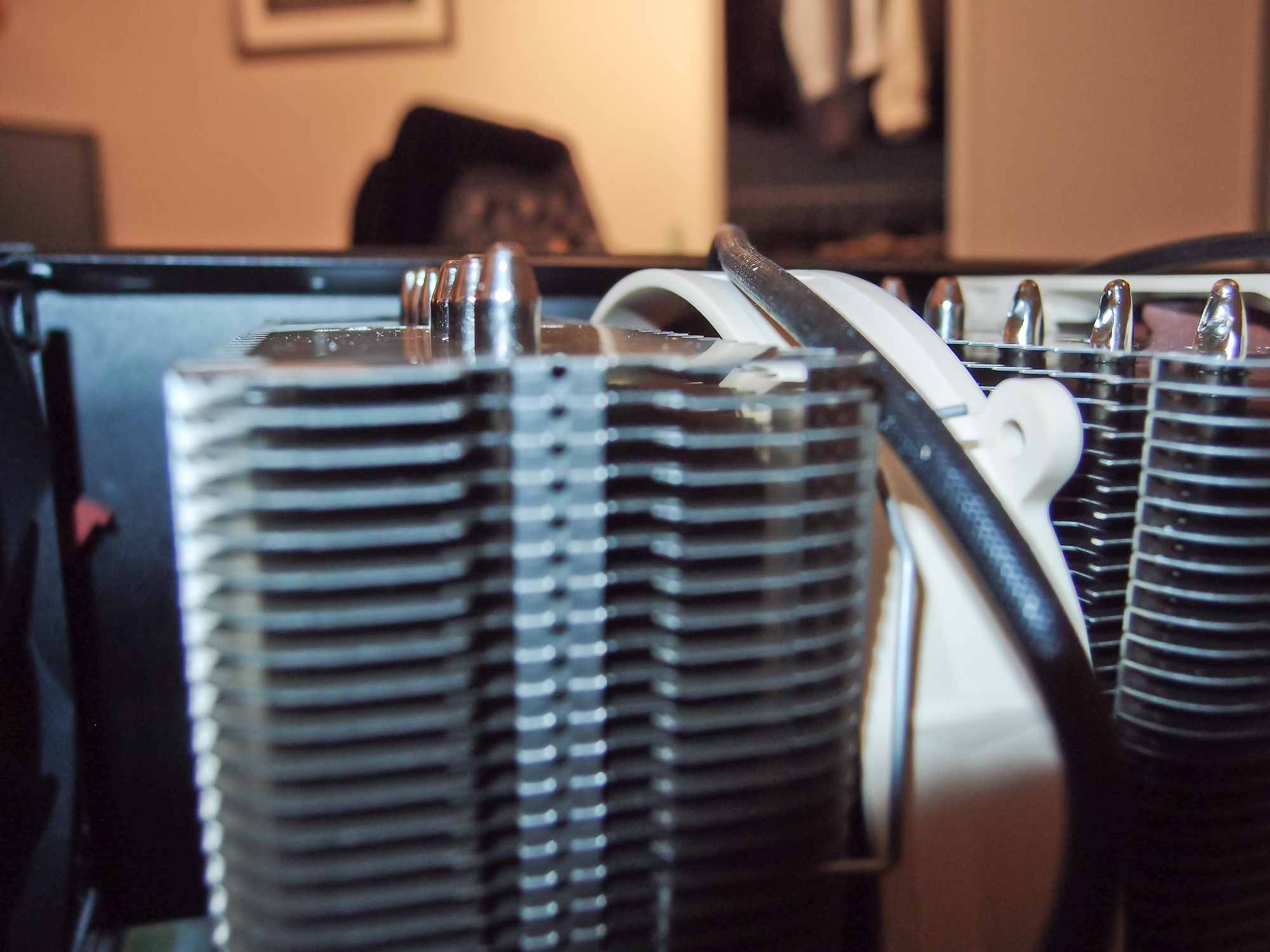

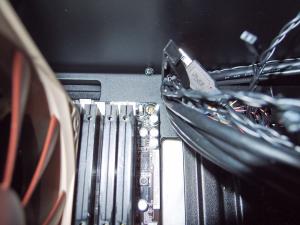

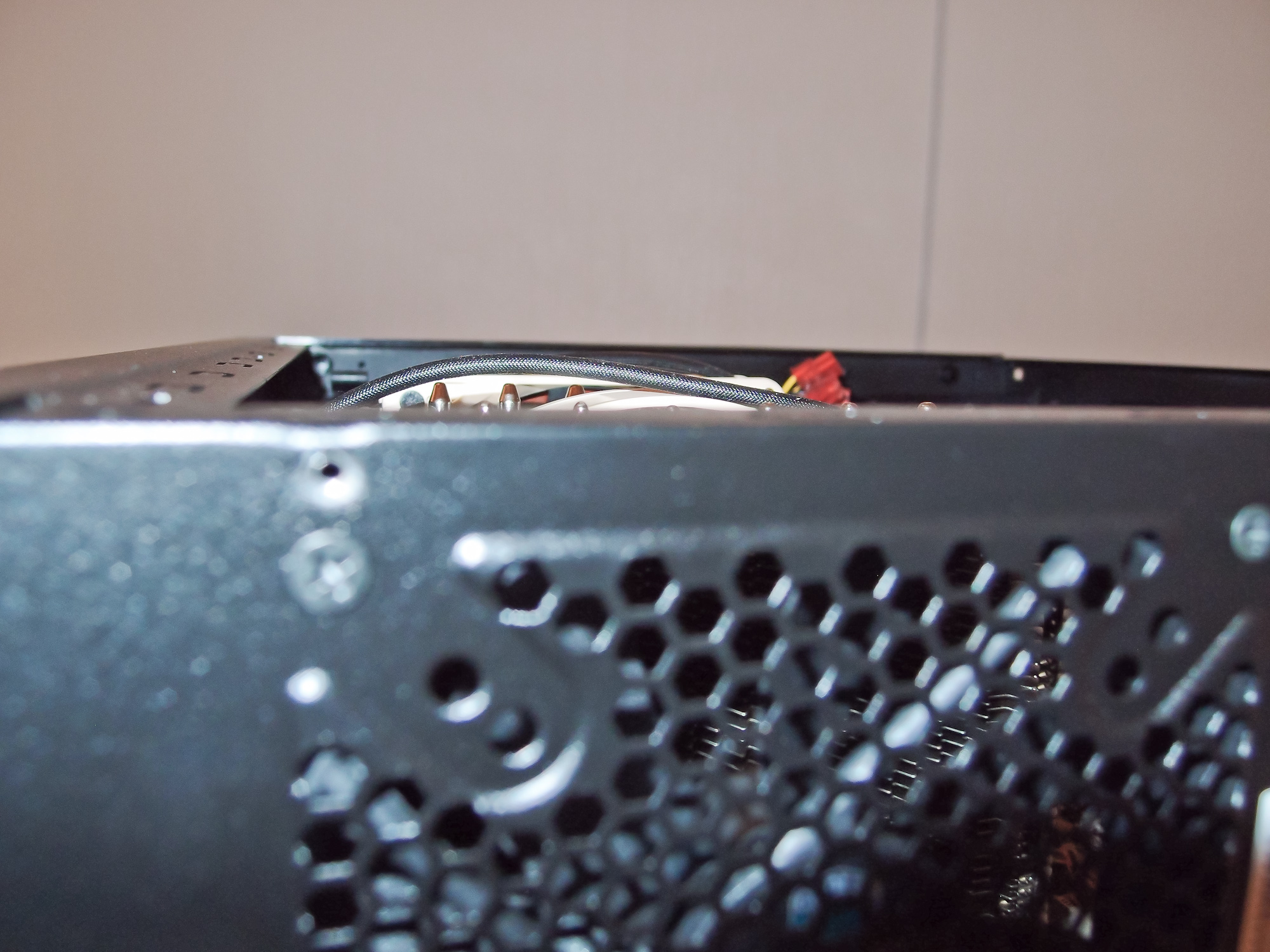

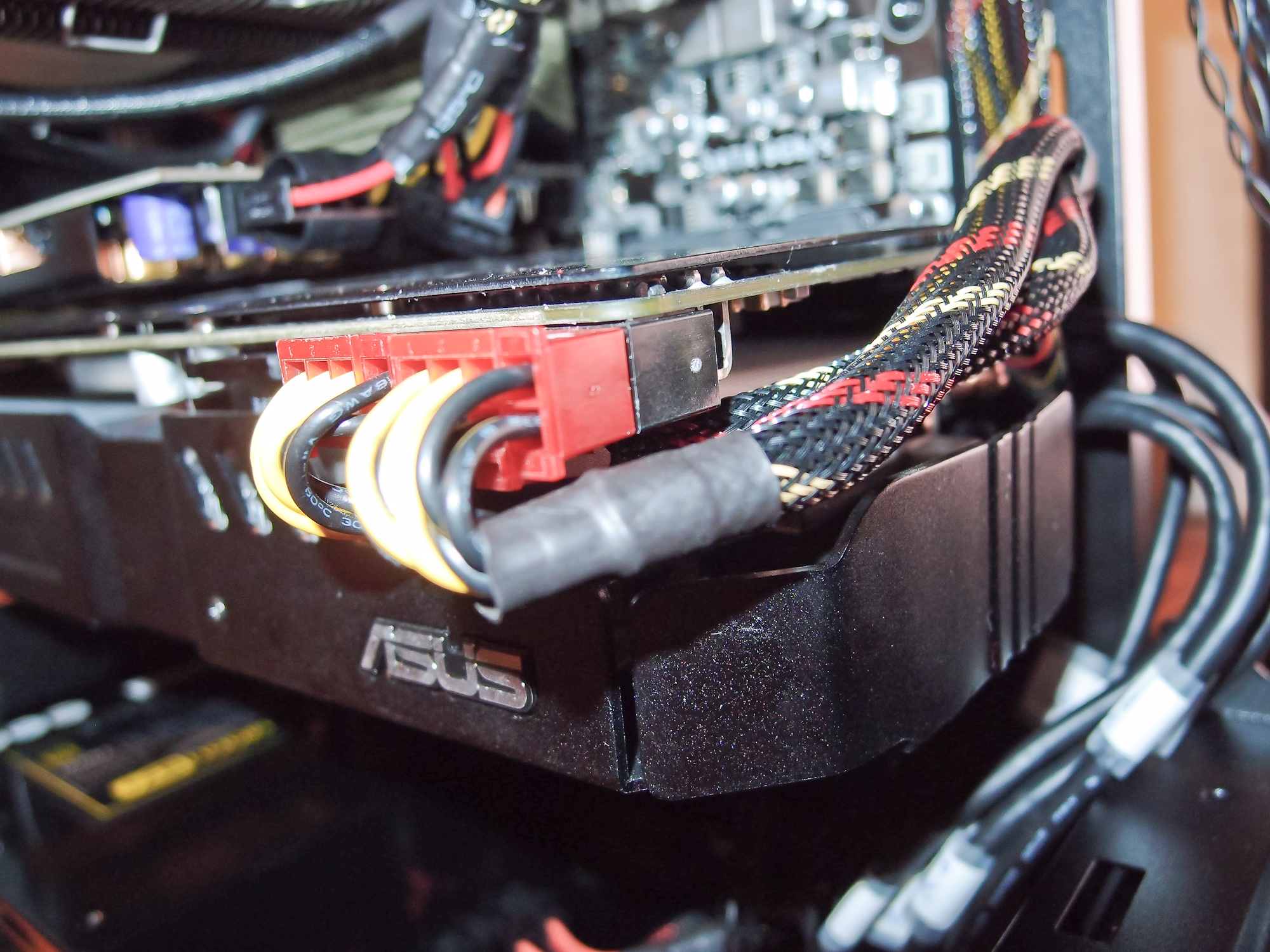

Game of Margins







Synes alle kan sende et par varme tanker til Corsair nå! &--#60;3





Vi har vel alle vært i samme situasjon &--#62;.&--#60;







Game of Margins, part deux









Game of Margins continues.....





Kommer seg!







Prøvde å dra 8-pin kabelen bak hovedkortet. Big mistake. Var såvidt jeg fikk dem av igjen etter å ha satt dem på.

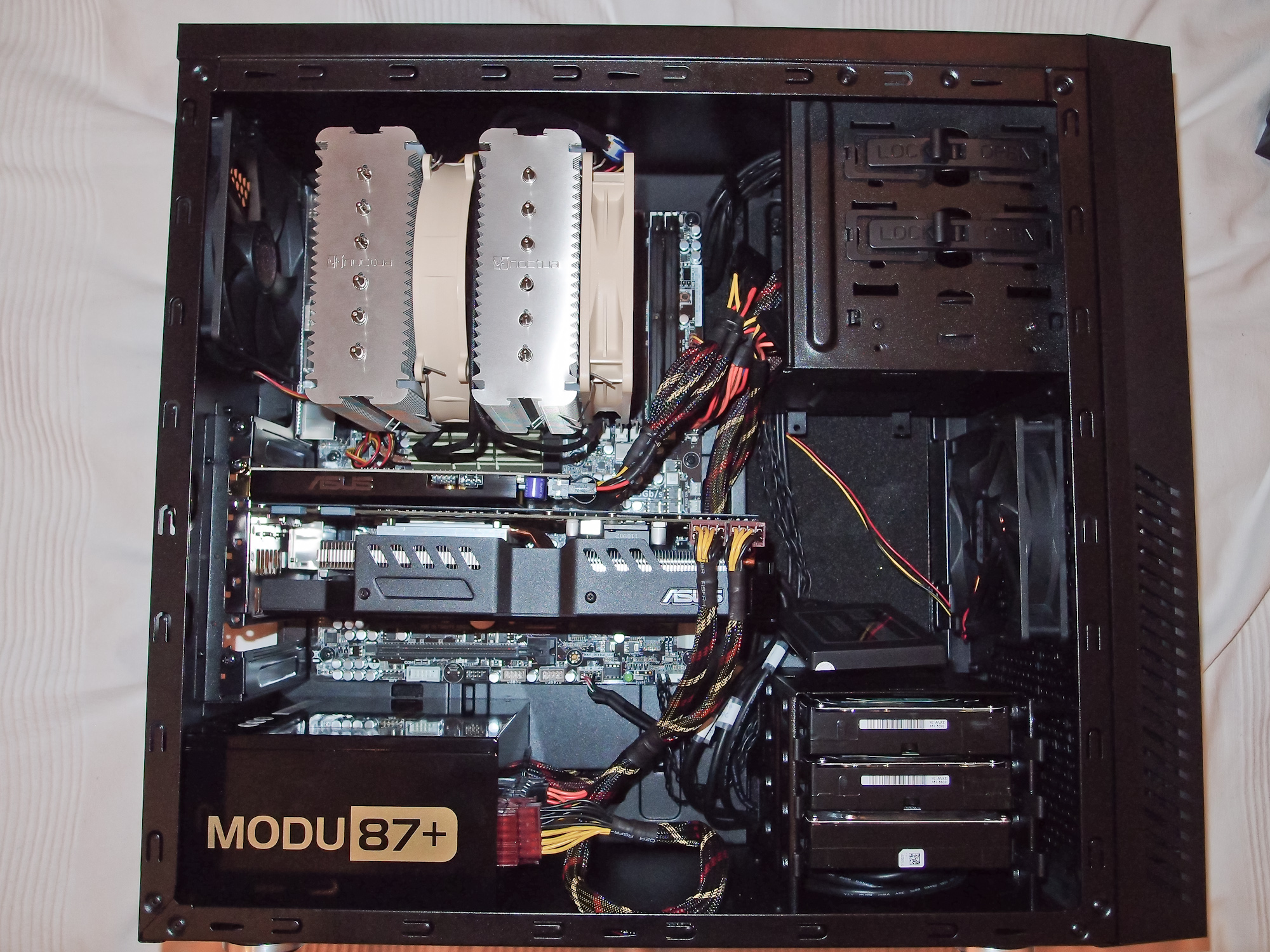

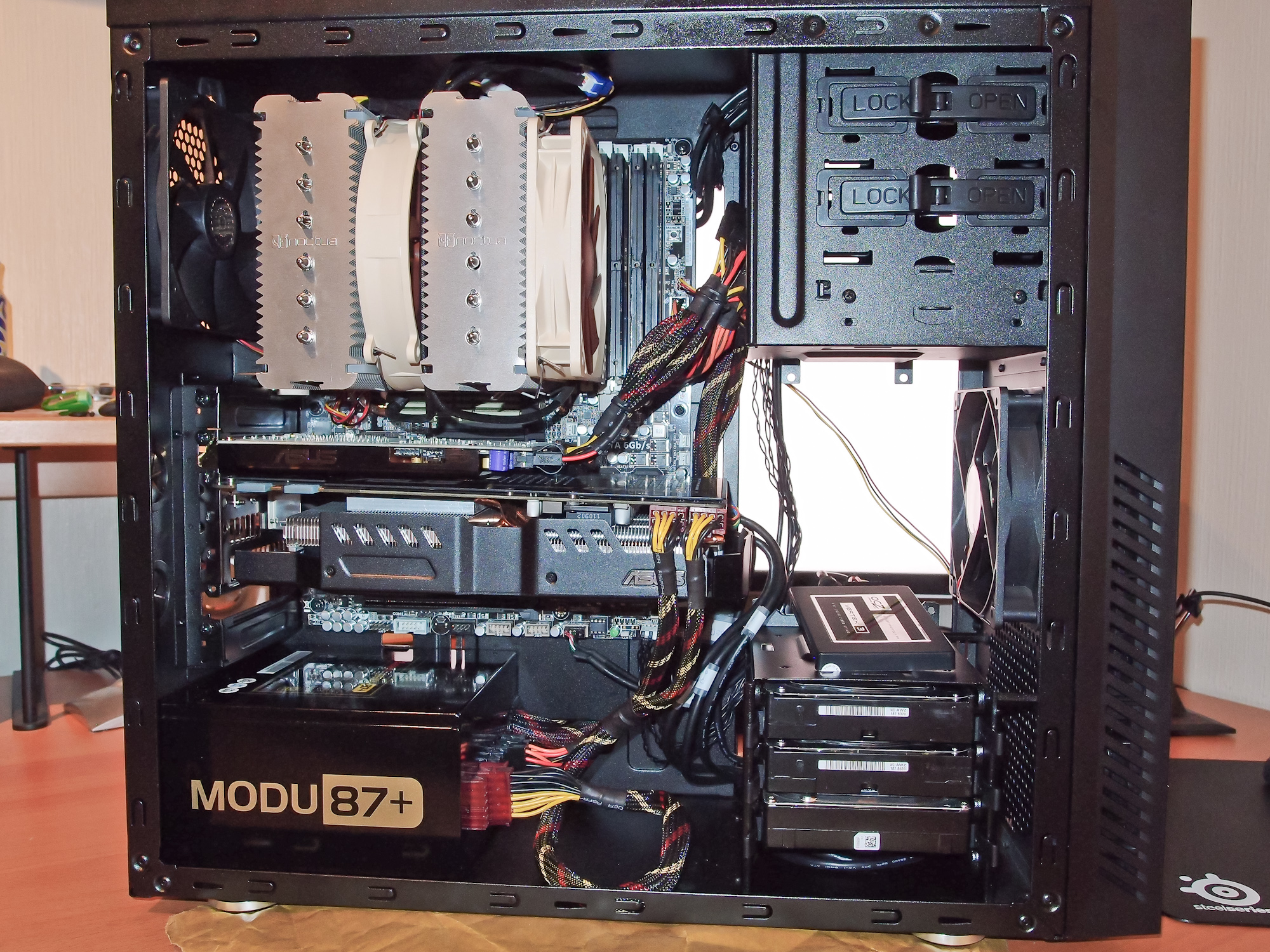

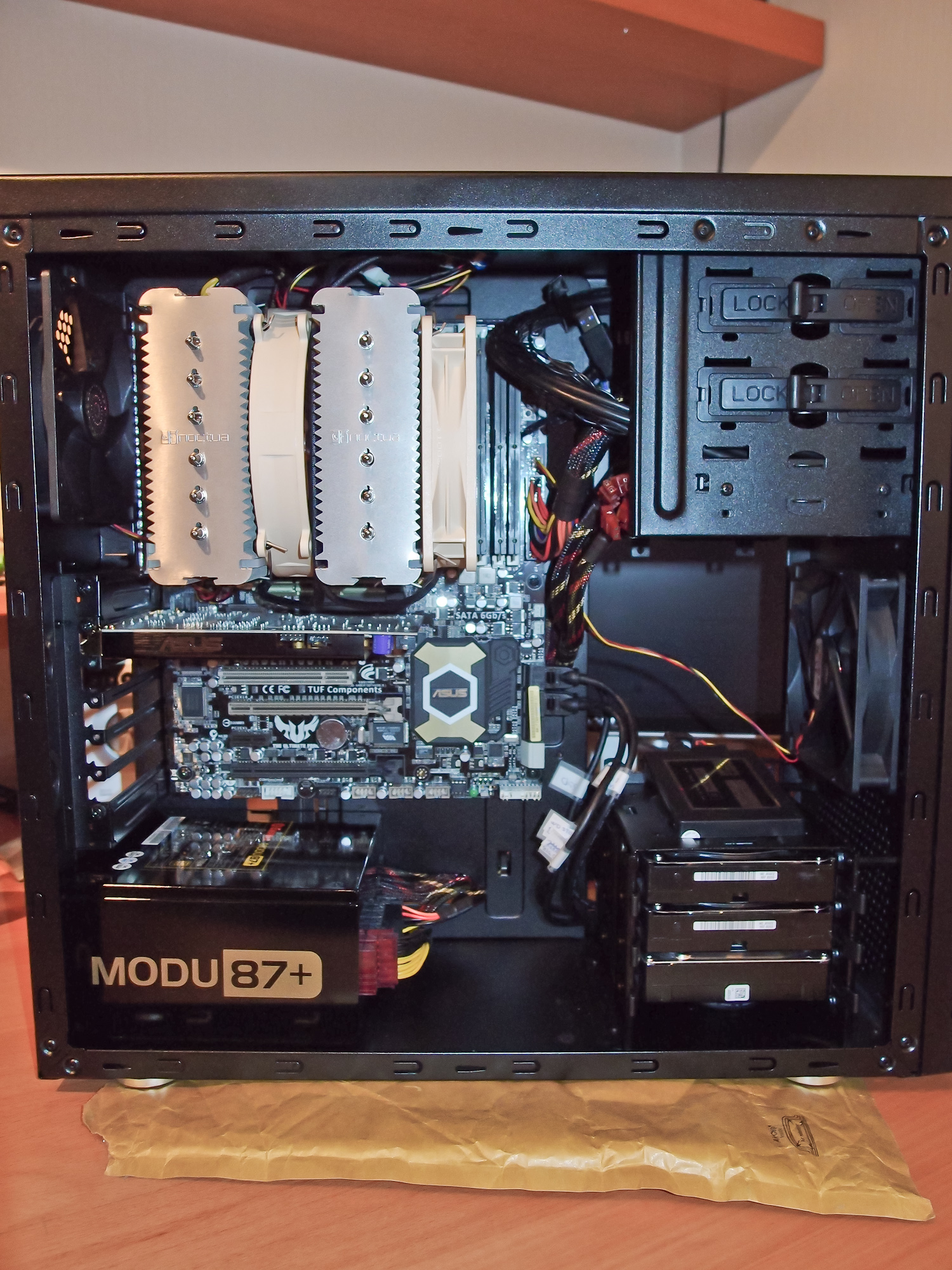

Siste bildet før jeg legger på lokket.



Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd



Ble en hel del bedre med nye vifter. Kabinettet er fortsatt like knotete å jobbe i, men fikk satt på plass to vifter i front, en bak, og to på DH-14.



Ved idle er det nå relativt tyst. Jeg sier relativt, fordi alle opplever støy forskjellig. Jeg hører at det er vifter som surrer, men det er en 25%~ forbedring fra de medfølgende viftene som satt i kabinettet og på CPU-kjøleren.



Rett etter hardcore Mass Effect gaming



Som dere ser er det en ganske dramatisk forbedring i temperaturene, såvel som støynivå. Likevel er det mye å hente på en mer strømgjerrig prosessor, og et skjermkort som idler ved 3W (7970 og 7950). Nye Ivy Bridge prosessorer har vel 65W TDP, og S-modellen kun 45W



Akkurat nå er det vel skjermkortet og PWM-viftene som støyer mest. Vet ikke helt hvordan jeg skal få PWM-viftene til å gå på laveste turtall konstant. Anyone?!

Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

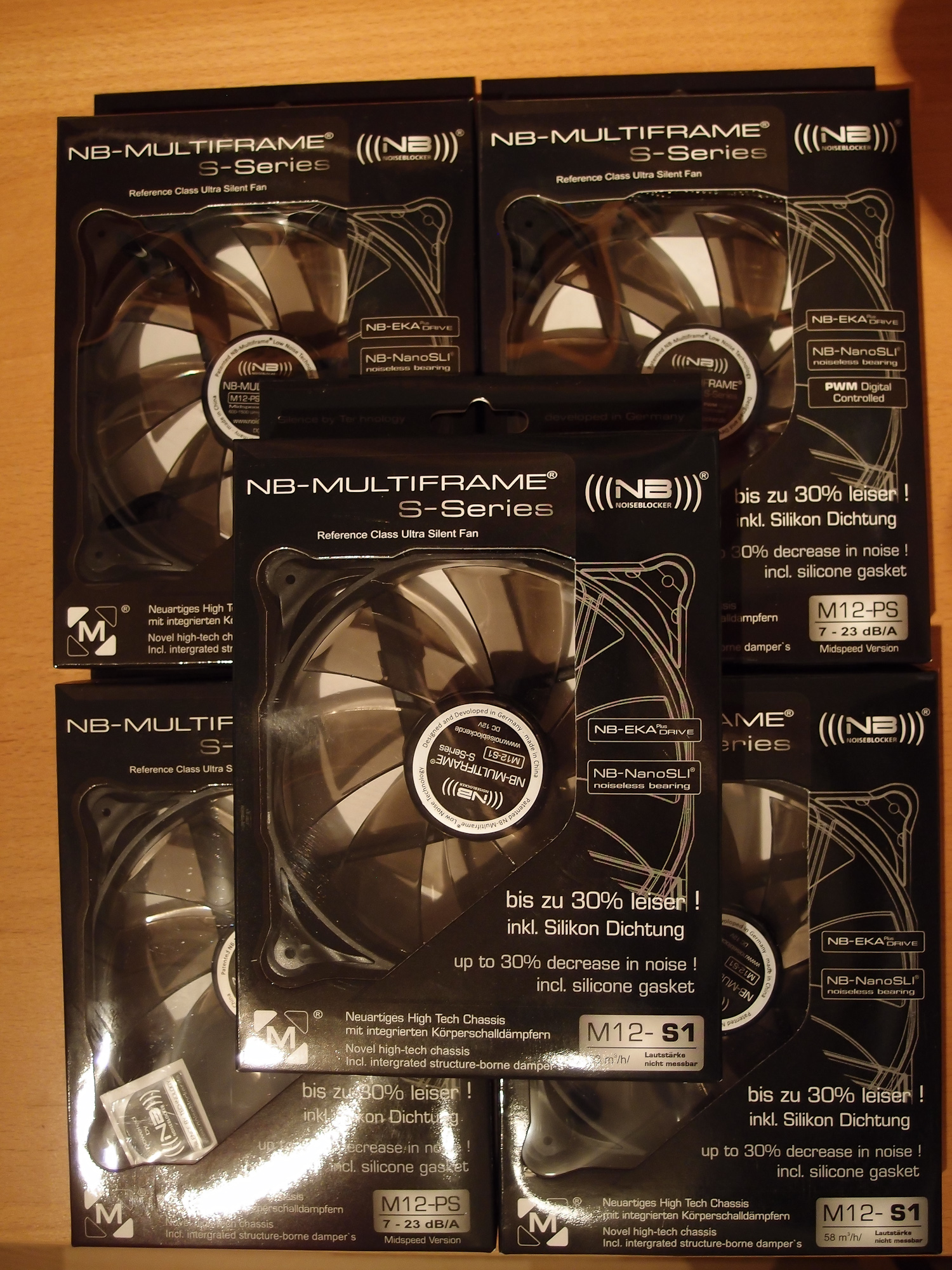

Tysk kvalitet, made in china!



Etter en natt i idle-mode. 21-22^o~ romtemperatur



Bytte av vifter, samt en ekstra i front senket temperaturen på skjermkortet med 16~ grader ved full load. CPU-temp var oppe i 98 grader på Core0 med standardvifter, men gikk ikke over 79 denne gang!



Som nevnt i forrige innlegg er det dog mye å hente på mer strømgjerrige komponenter. Bare å smøre seg med tålmodighet. Ivy Bridge kommer etter sigende 29. april



Ivy + Kepler = ?

Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd



Obsidian 550D og Seasonic P860 på vei.



Og muligens en Thermalright Shaman til GPU!



Samt jeg har vært i kontakt med Tiche PC om å få tilsendt et HDD-oppheng i 5.25" brønn.

Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

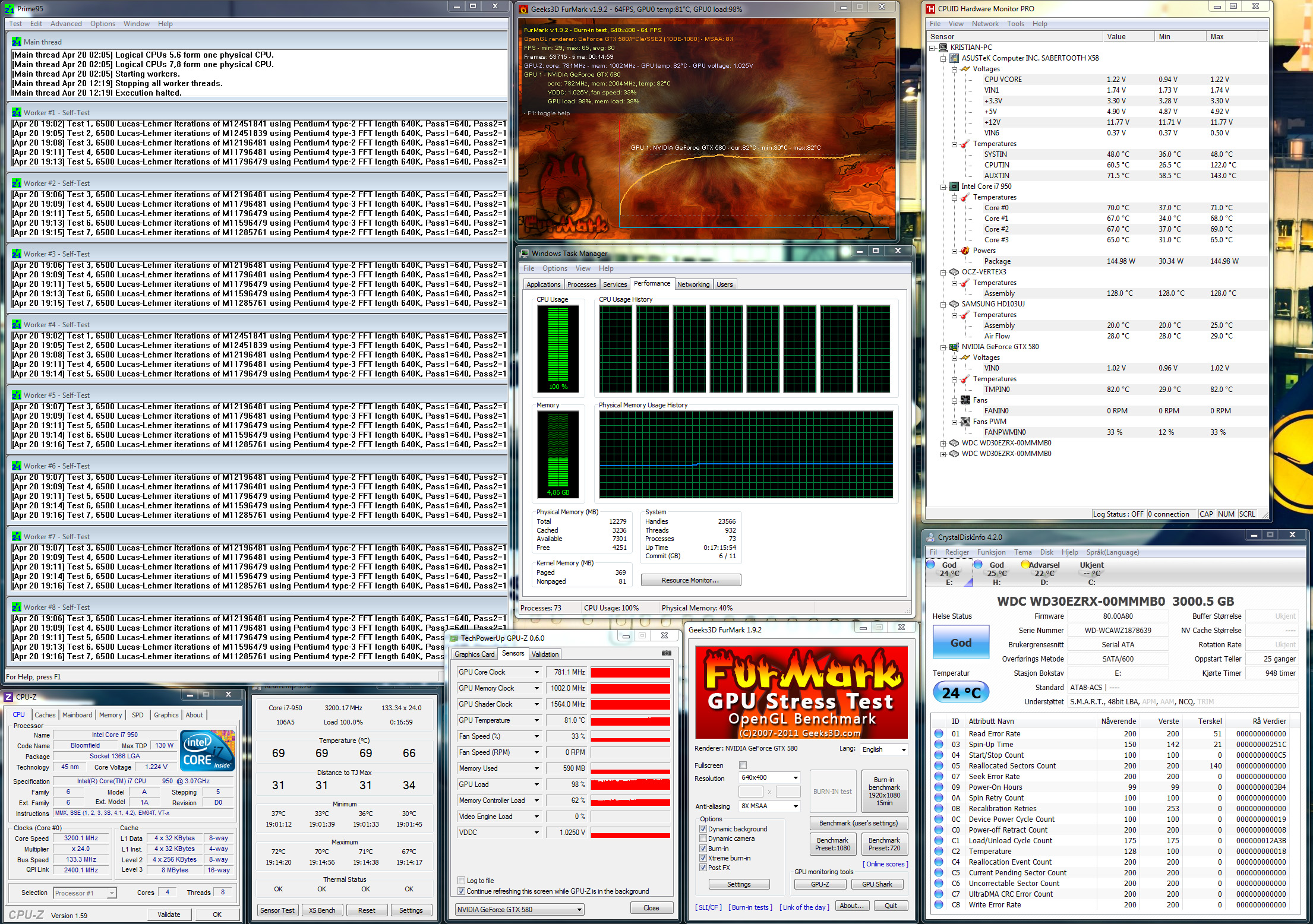

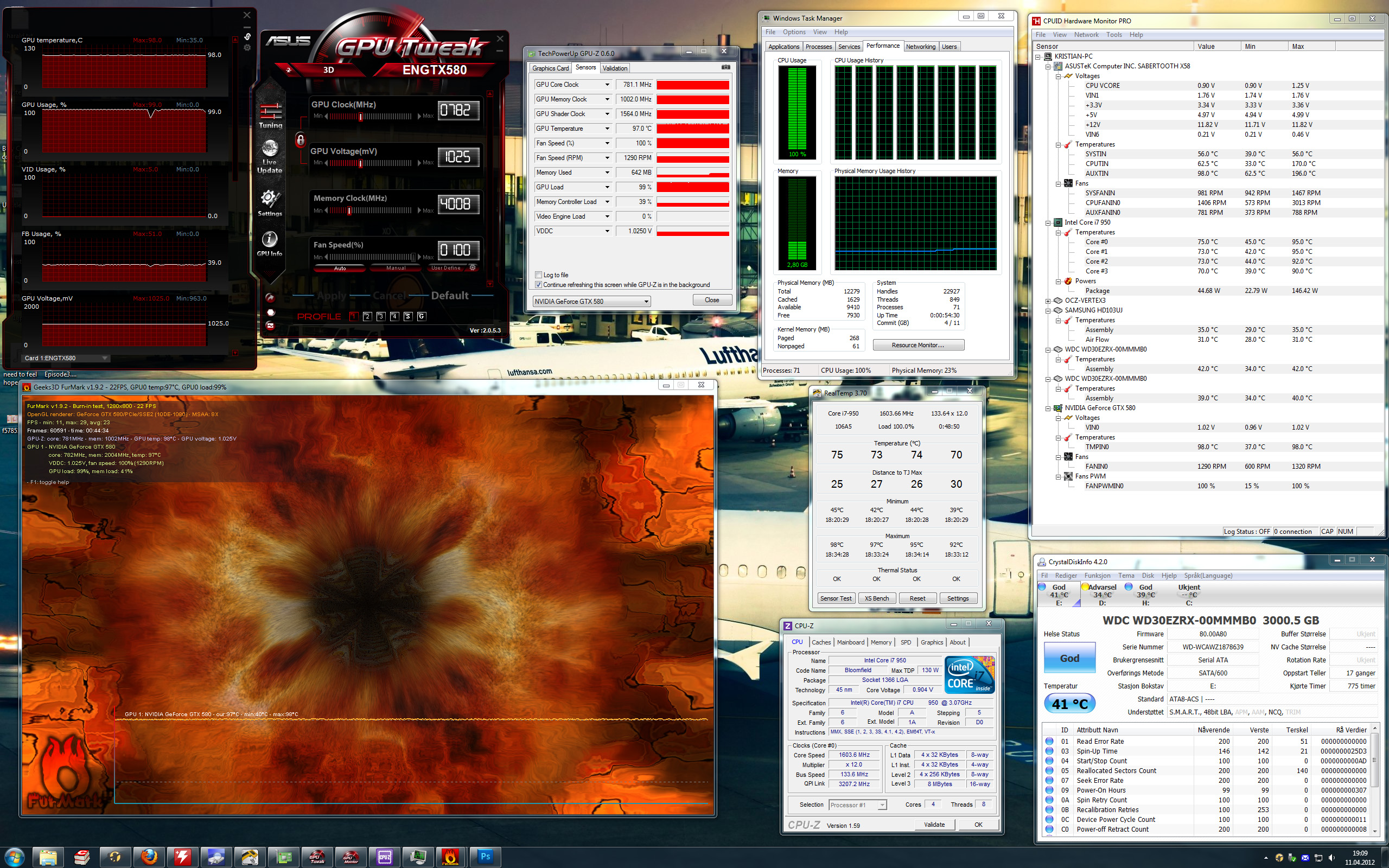

Tok en 45min stress test med Prime95+FurMark.



Dette mer med Thermalright Shaman på GPU.



Får sannsynligvis 550D og H80 i morgen, pluss viftestyring og et par GT AP-13 ^_^



Begynner å hjelpe skikkelig på støynivå nå. DCUii er en bra stock kjøler, men den bråker bra mye (selv på 10%) når resten av systemet er hardcore lyddempet.



edit: glemte å legge med bilde



Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd



En liten oppdatering.

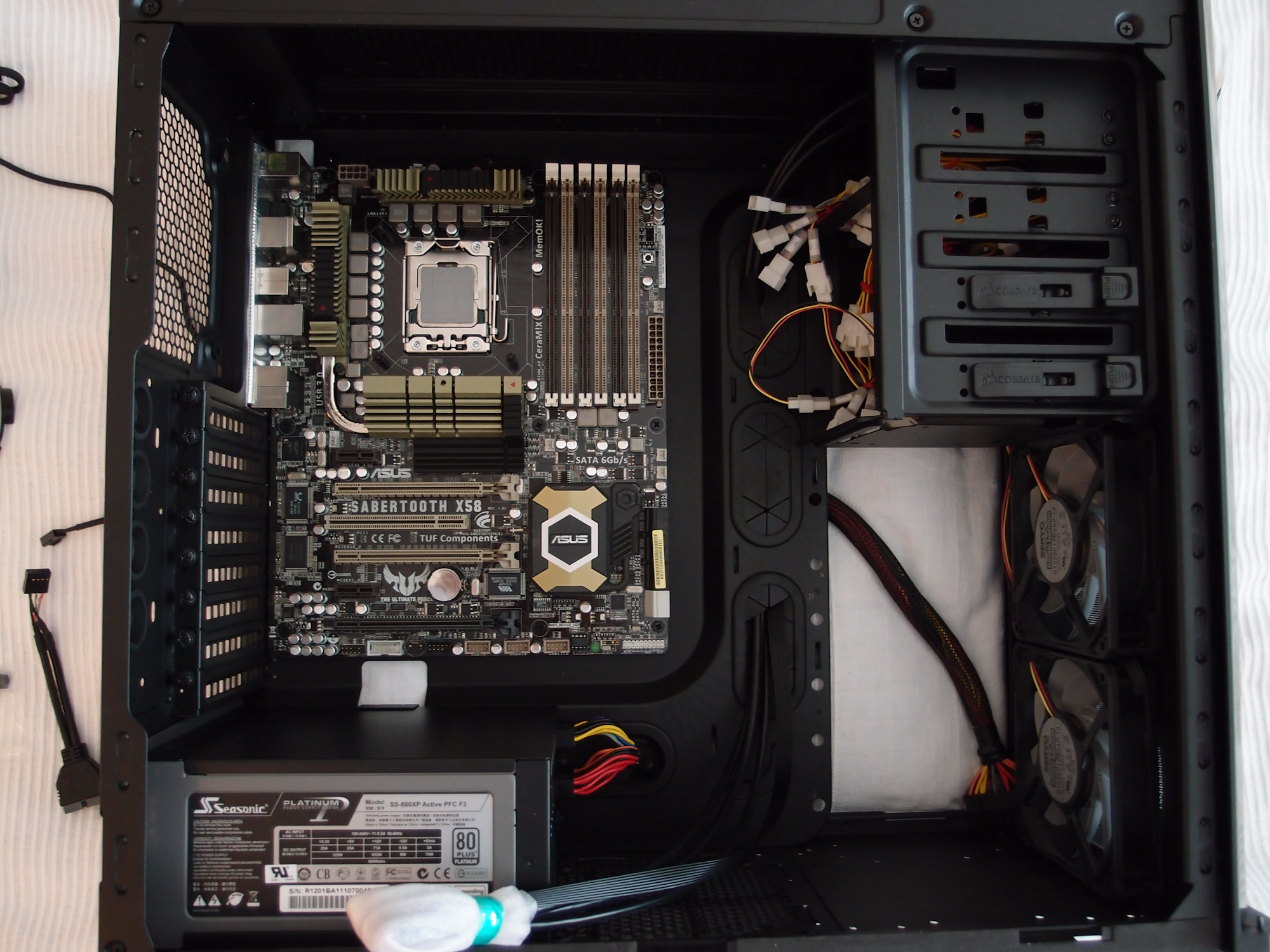

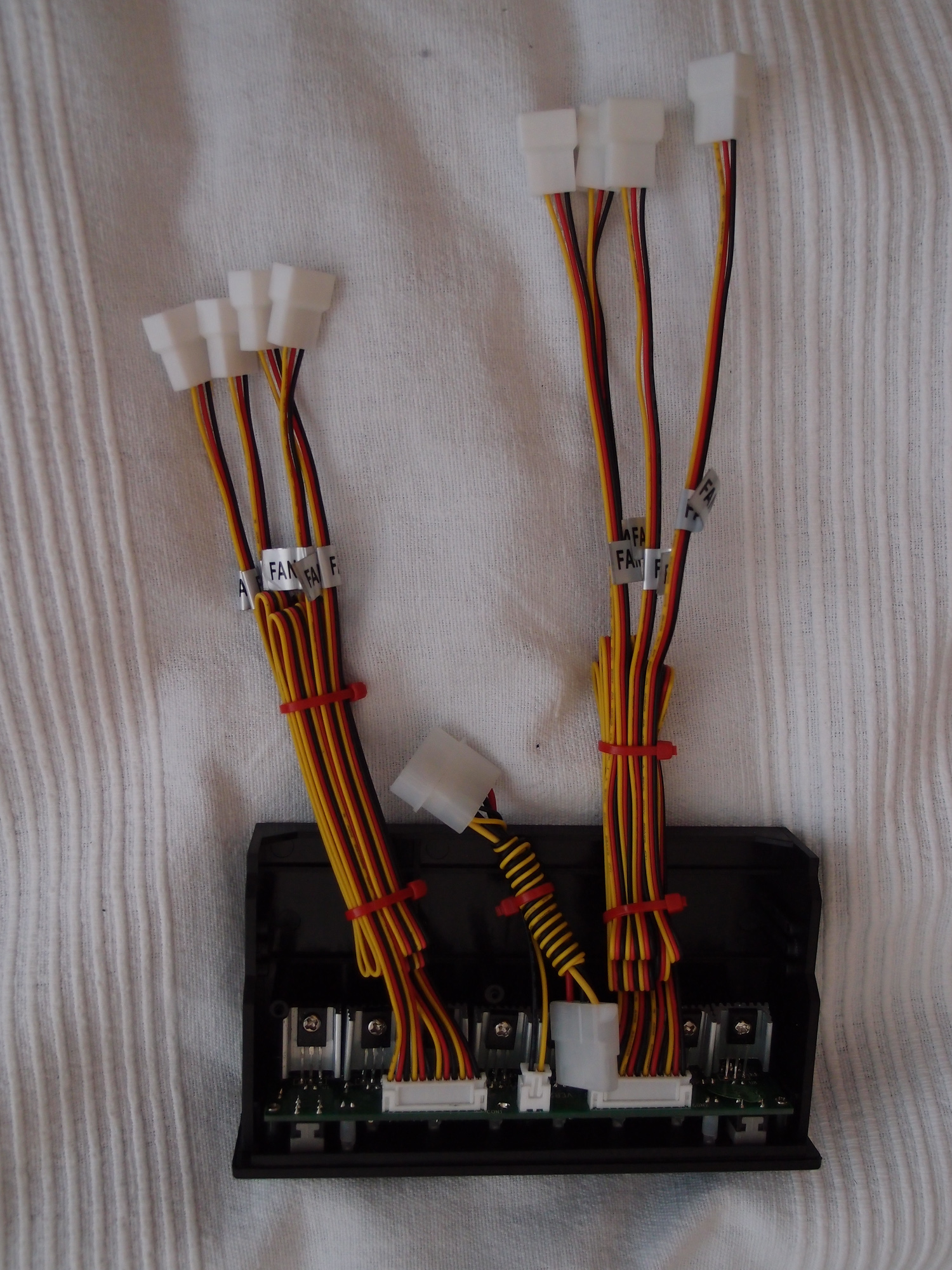

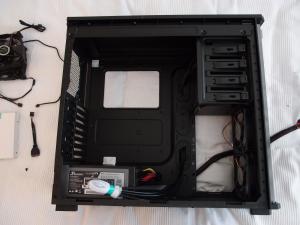

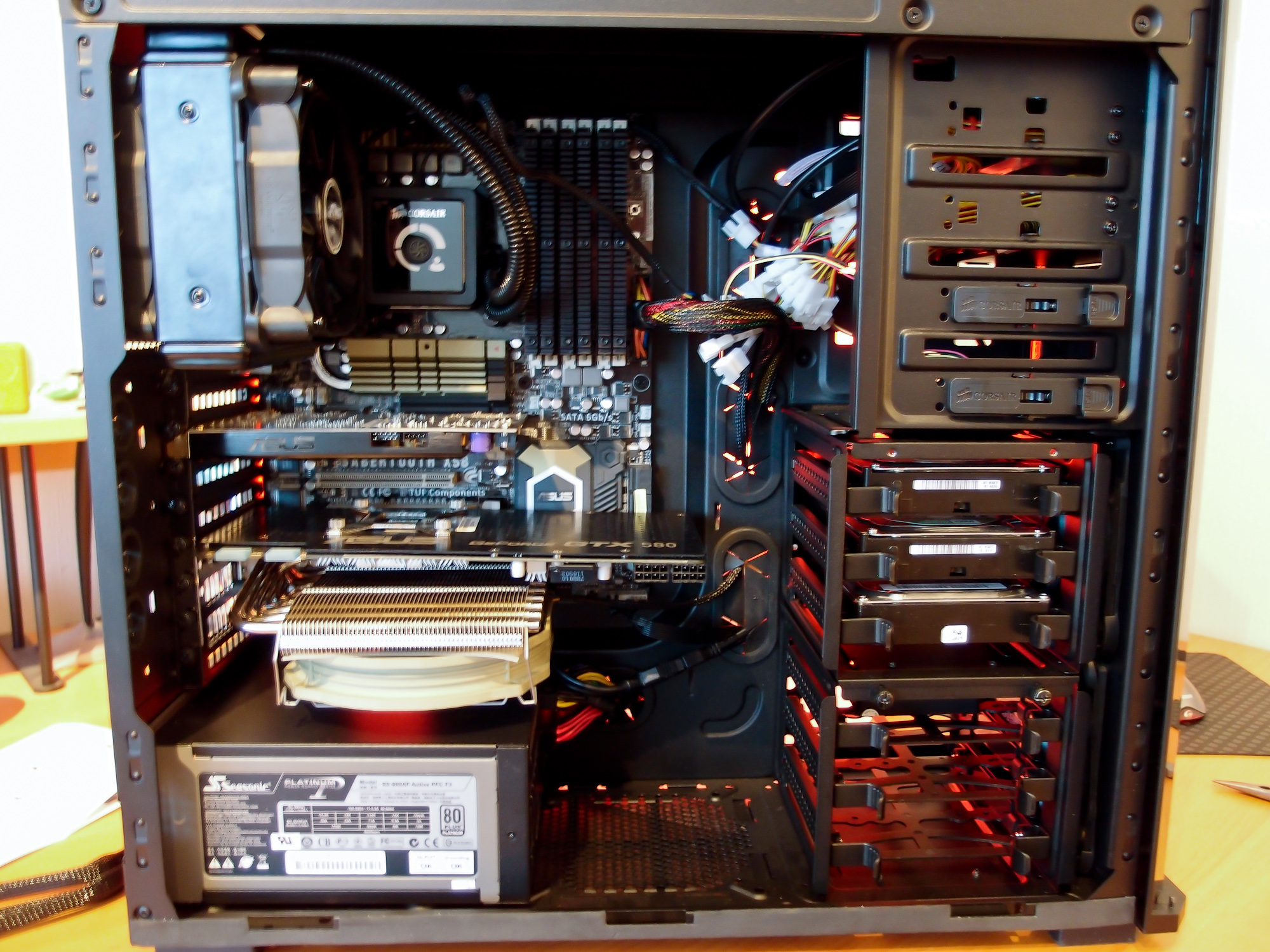

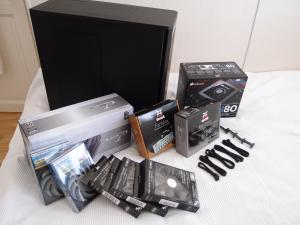

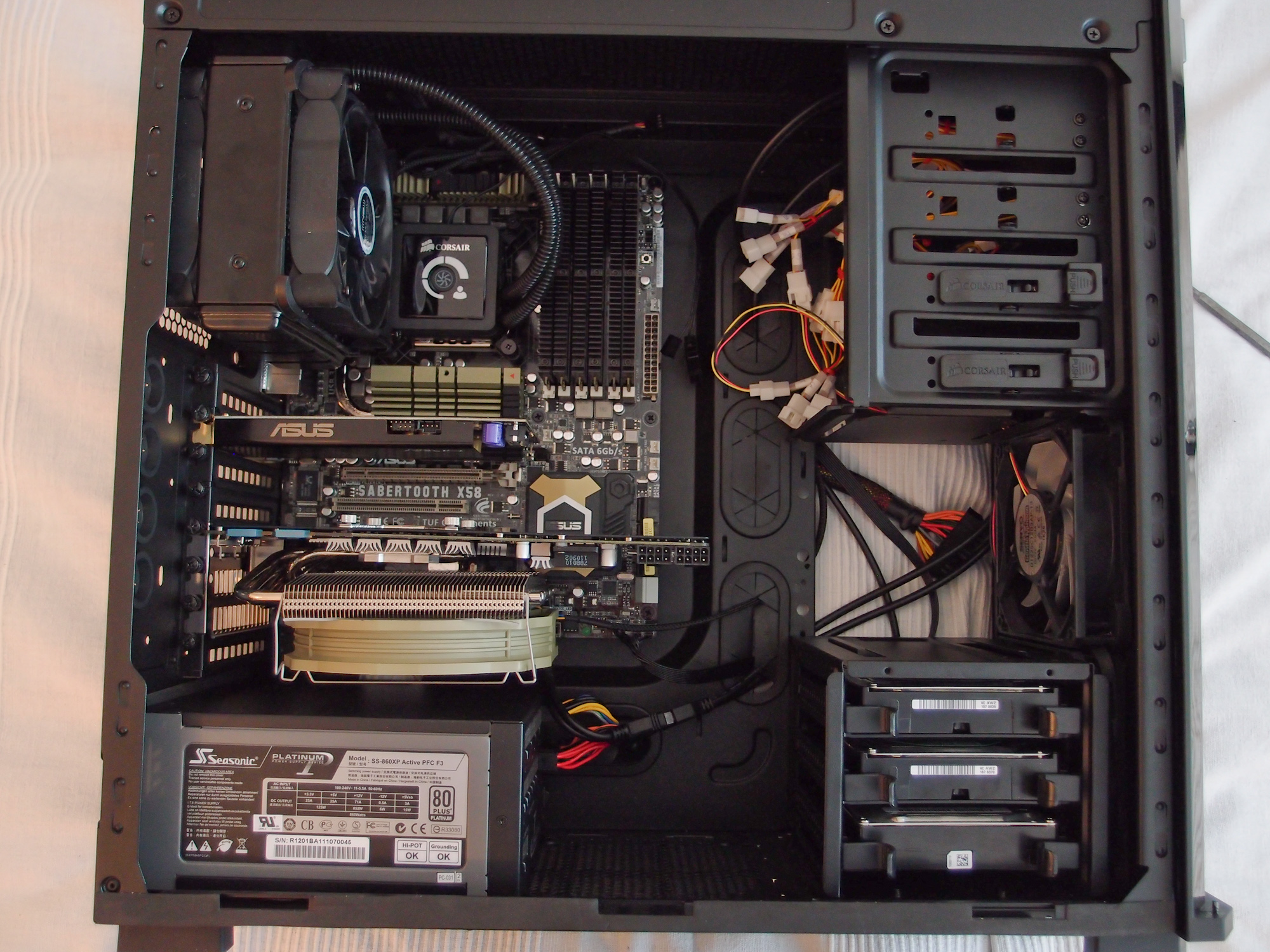

Obsidian 550D i hus. Samme med Seasonic P-860, H80, to Gentle Typhoon AP-13, viftekontrollere fra NestQ, og ja, det var vel alt.



Montert alt på fredag. Demonterte H80 i dag. Til den som ønsker en lydsvak løsning er H80/H100 *ikke* veien å gå. Take it from me. Den ble den mest støyende delen av oppsettet. Tilbake til tegnebrettet.



Er dog meget, meget fornøyd med Gentle Typhoon-viftene. AP-13 er en perfekt kombinasjon av støy/luftflyt når man kombinerer den med en viftekontroller. Vil si den er hakket bedre enn Noiseblocker Multi-Frame PS (PWM silent, 7-21dB(A)?!).



Den eneste lyden jeg hører fra PCen nå, når alle viftene stilles til 5v, er harddiskene som spinner og kanskje bittelitt elektronisk støy. Vanskelig å skille lydene fra hverandre. Er det luftflyt-støy, harddisk-spin-støy eller elektronisk støy? Uansett, det er vanvittig deilig å *såvidt* høre lyd fra PC-en som er mer eller mindre en halvmeter unna øret.



Kommer til å bytte ut min backupløsning på CPU (noctua NH-U12P) med en Thermalright Archon som trekker luft gjennom kjøleren og oppover, og ta av coveret i toppen slik at varmen slipper ut i topp.



Samtidig kommer jeg til å snu viften på baksiden av kabinettet slik at den trekker luft inn. Totalt blir det to inntake i front, og ett bak. Når maskinen idler vil de to viftene i front være avskrudd, med kun CPU, GPU og inntake bak påslått.



PSU-vifta starter ikke før loaden er på 250W~, og selv da er den lydløs/støysvak i mine øre.



Kommer tilbake med mer, pluss bilder, når jeg får Thermalright Archon og nye kabler

Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd



Et par bilder, da. Etter ønske i kommentartråden.

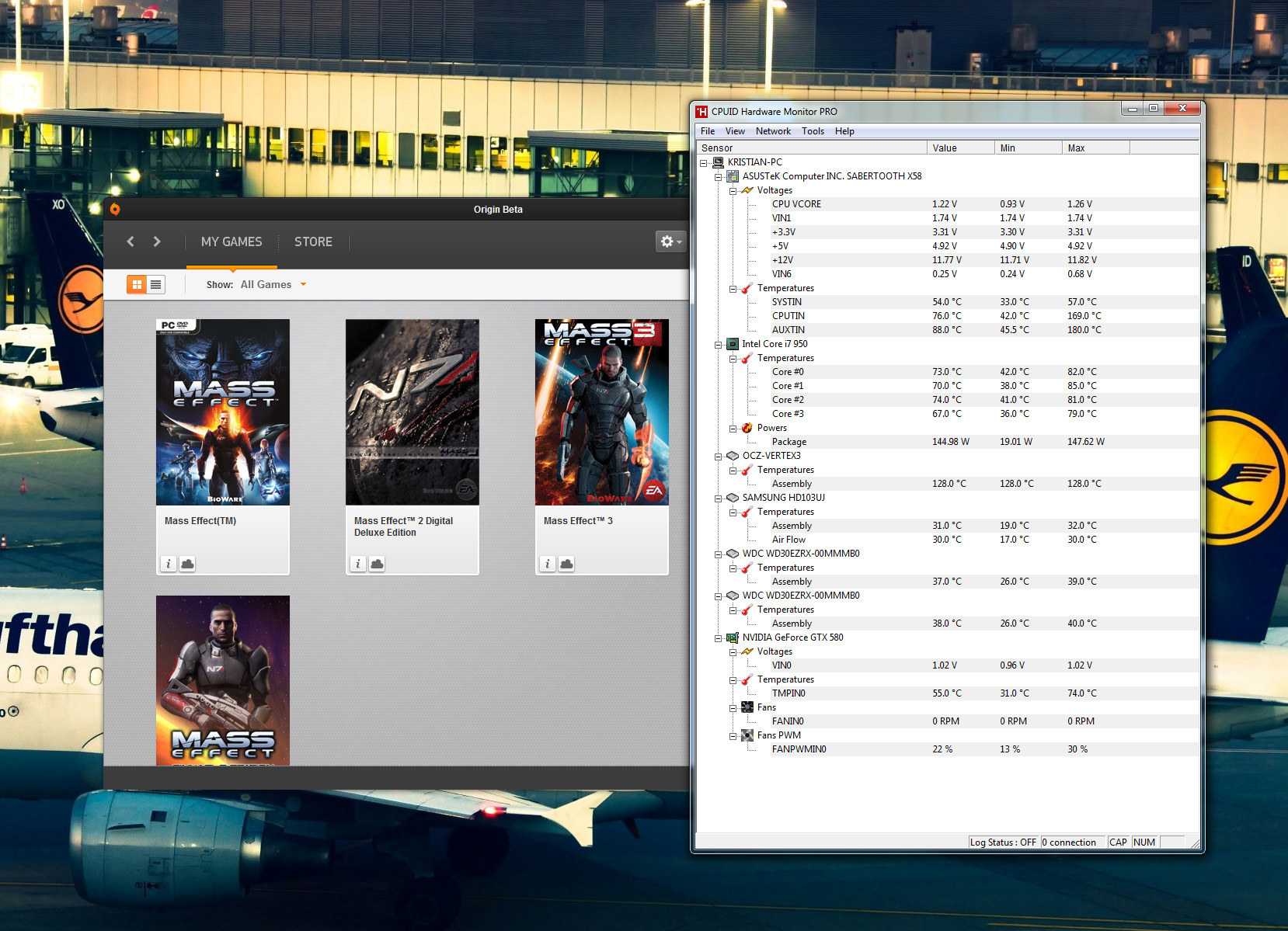

Temps



Tok en runde i ME3, med viftene på 12v, og deretter 5v. Dette er med 2x GT AP13 i front, én MF PS bak, og to Nexus Real Silent på NH-U12P.





68 grader max på cpu med viftene på 12V. Nexus RS-viftene drar opp støynivået bra mye i forhold til GT og MF-viftene. Bytter som sagt til en Archon med TY-140 vifte snart.







85 grader på CPU og 74 på GPU. Må være godkjent med alle viftene på 5v. Så å si lydløst ble det, hvert fall

Helt utrolig at det kjølte bedre enn H80......

Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

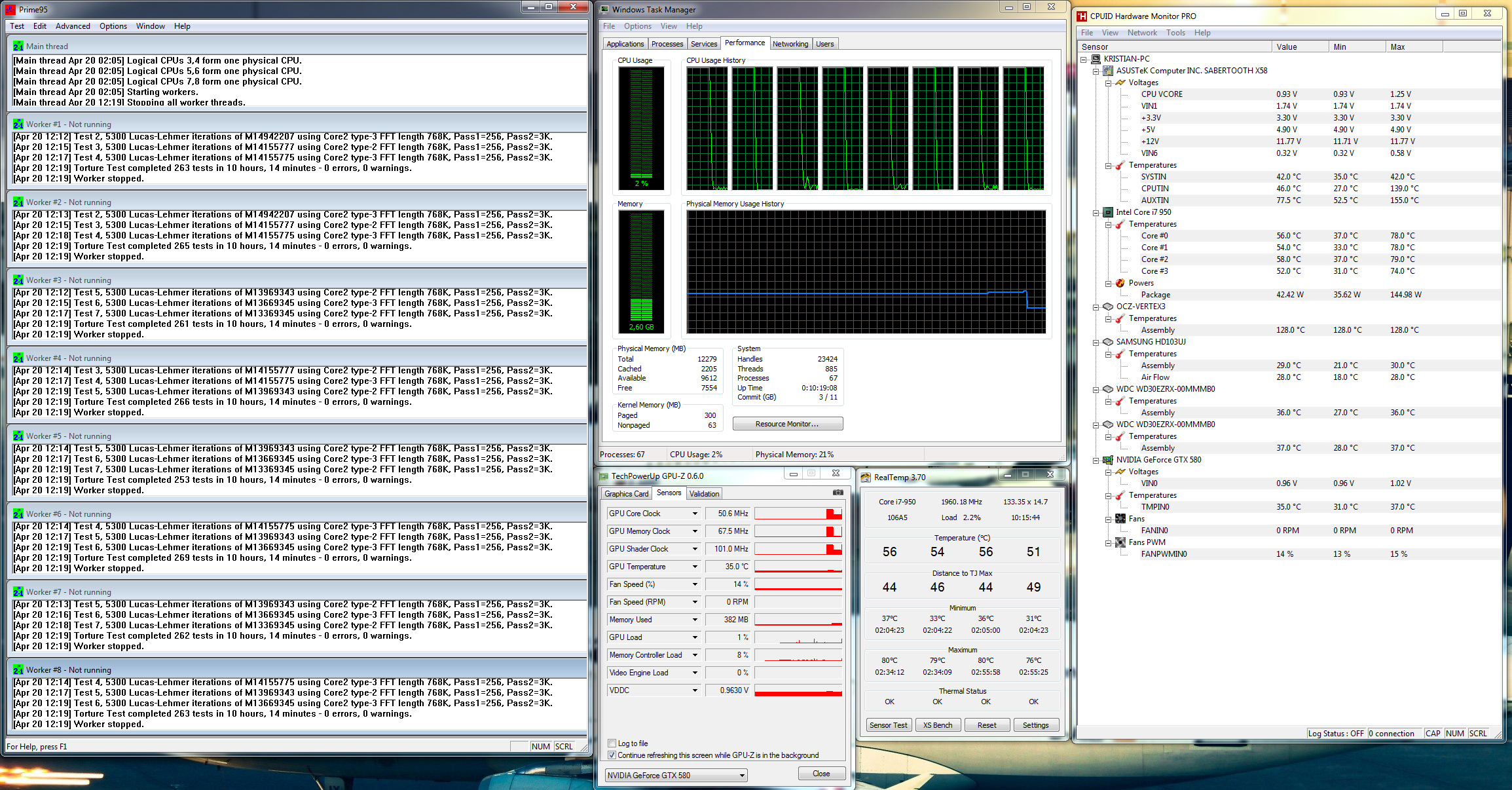

Med Thermalright Archon installert tok jeg en ti-timers prime95 test får å la kjølepastaen godgjøre seg.



Alle viftene er på rundt 7-8v.





Ikke så halvgale temperaturer med tanke på at viftene ikke lager noe merkbar lyd, selv midt på svarteste natta når 'ambienet' støynivå er på sitt laveste.



Kommer tilbake med bilder av innmat når jeg får nye kabler til strømforsyninga.



edit: Kjørte 15 minutter med Prime95 og Furmark. Vifter på 12v. Resultado:





CPU rundt 70~ grader.



GPU holder seg rundt 80~ grader.



Ganske fornøyd, egentlig!

Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

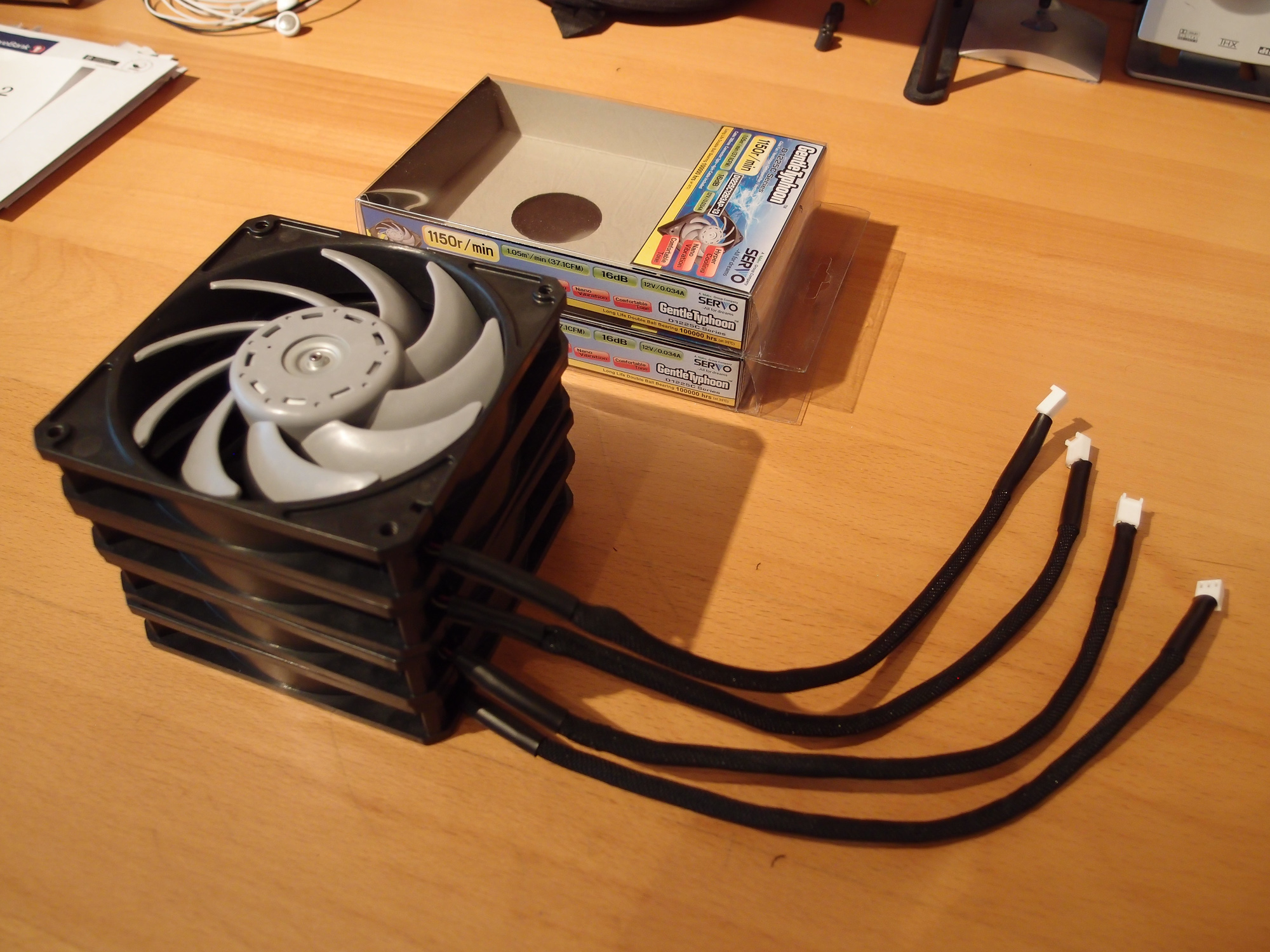

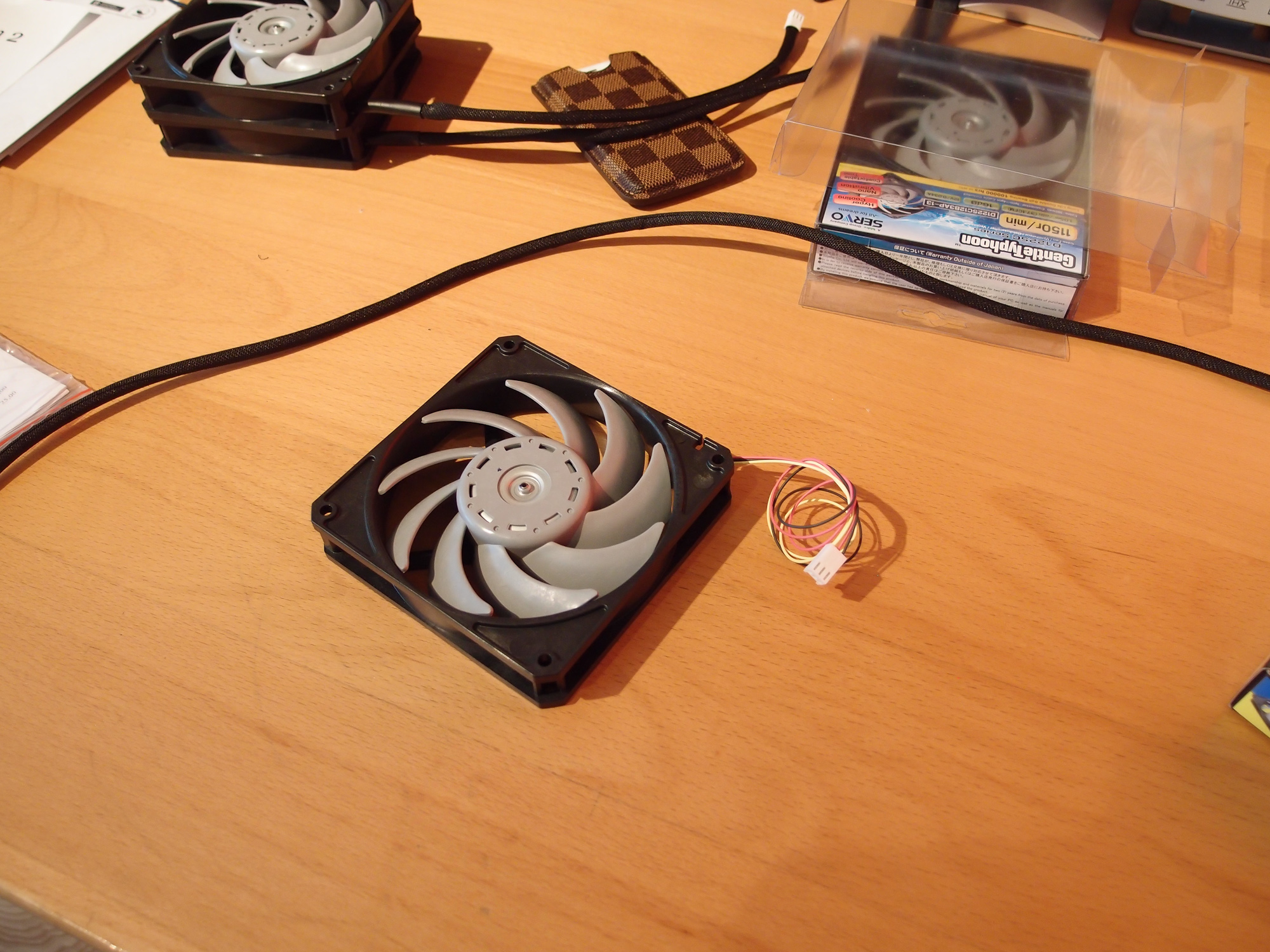

Fikk et par ting i dag, bl.a to ekstra Gentle Typhoon-vifter. Tenker jeg setter en i bunn om jeg erstatter P860-en med en AX850. Har jo individually braided cables på vei fra USA, hvor de fleste passer til P860, utenom molex- og sata-kablene.

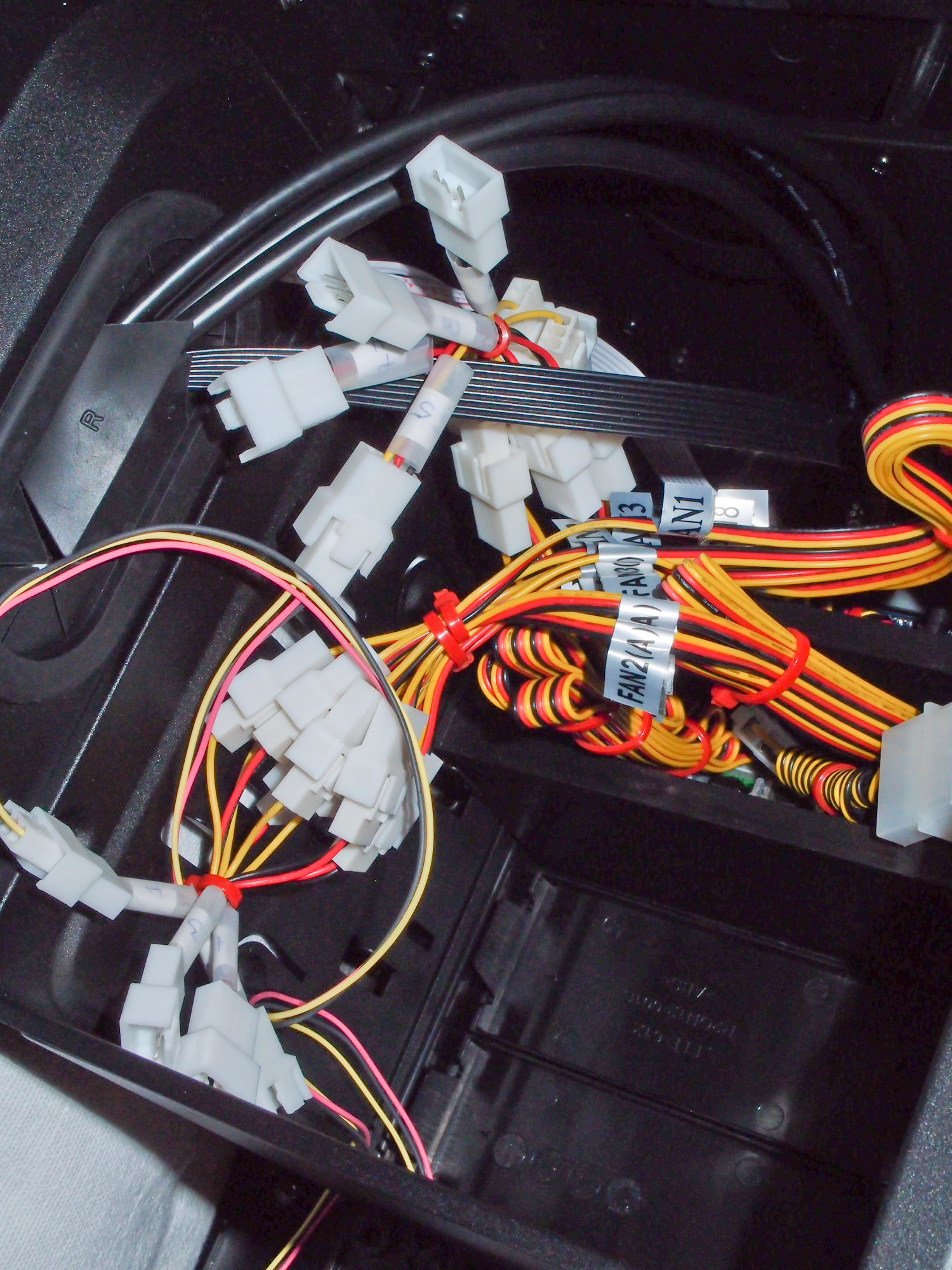

Cable sleeves fra techbay kom i dag også. Måtte ha det rundt kablene på GT-viftene, da de ser helt horrible ut nakne.

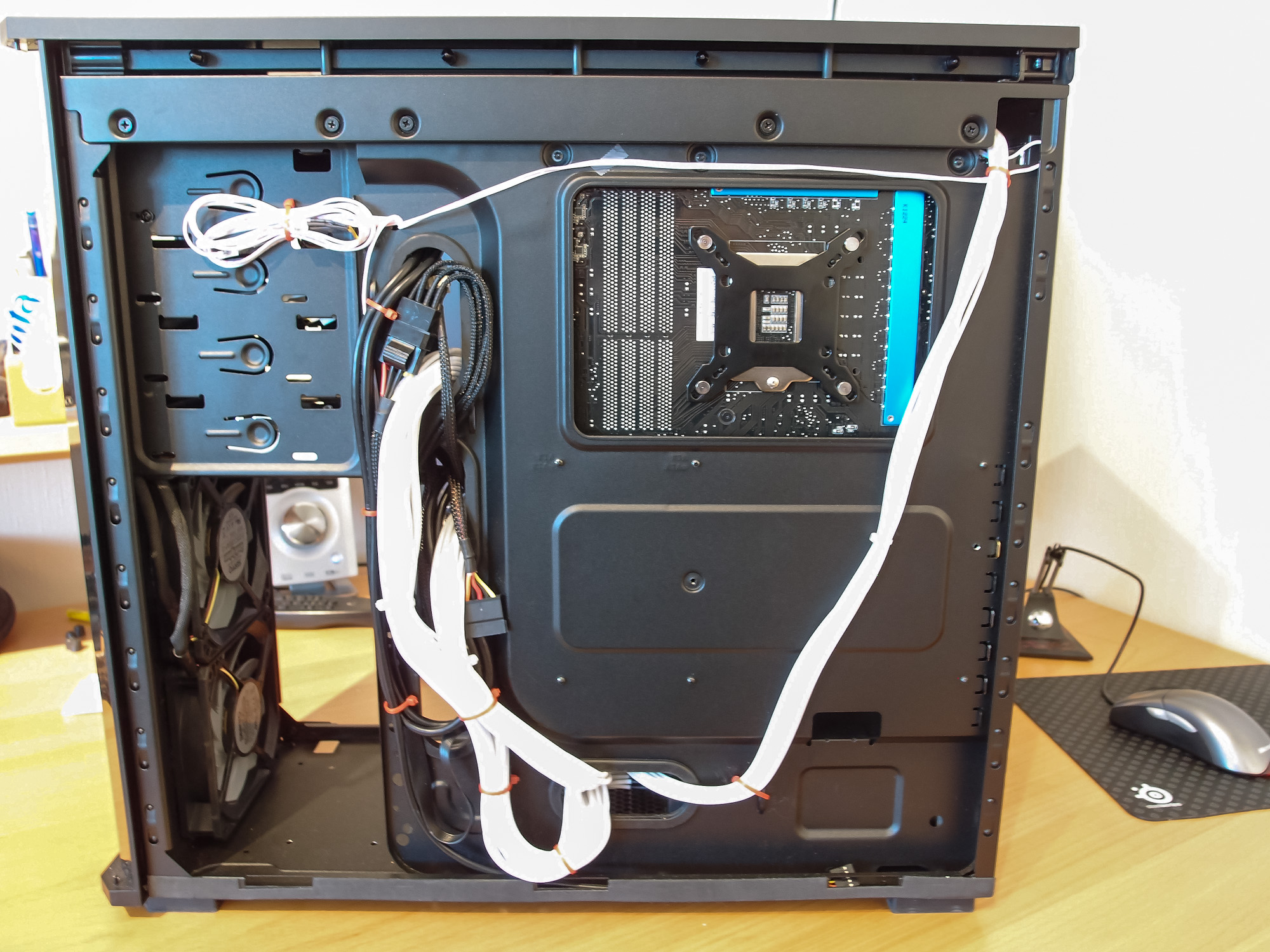

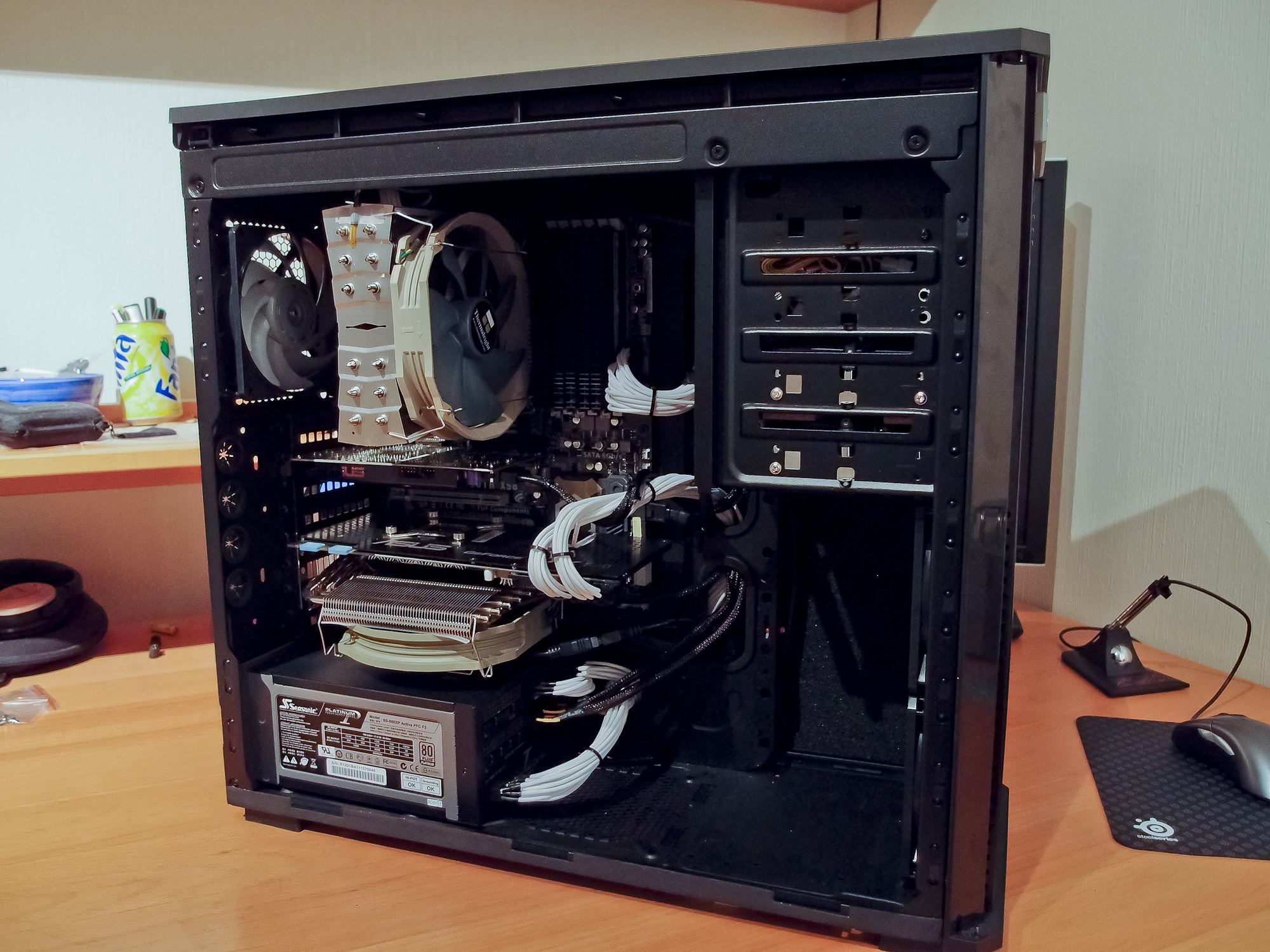

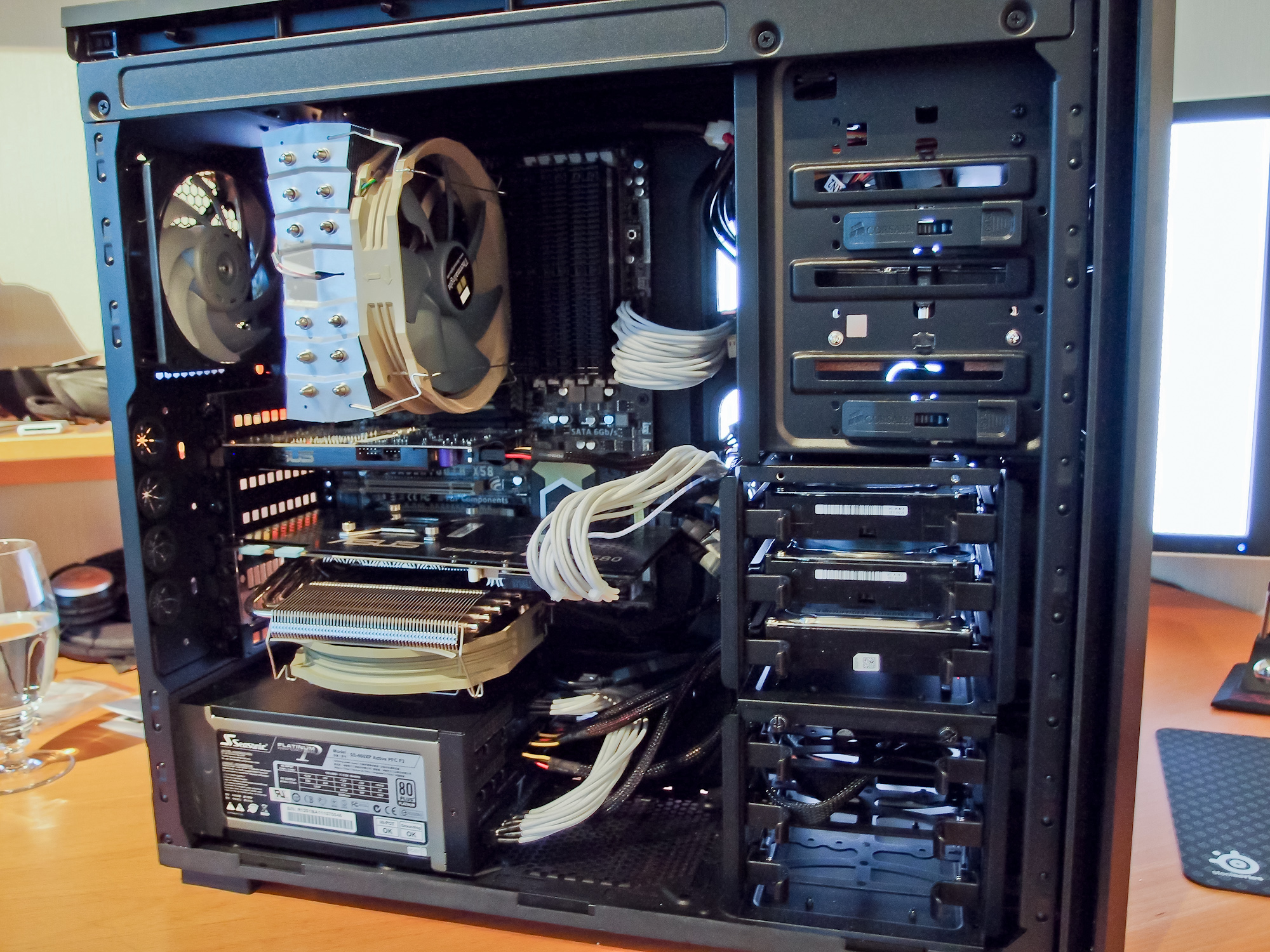

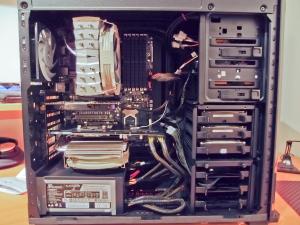

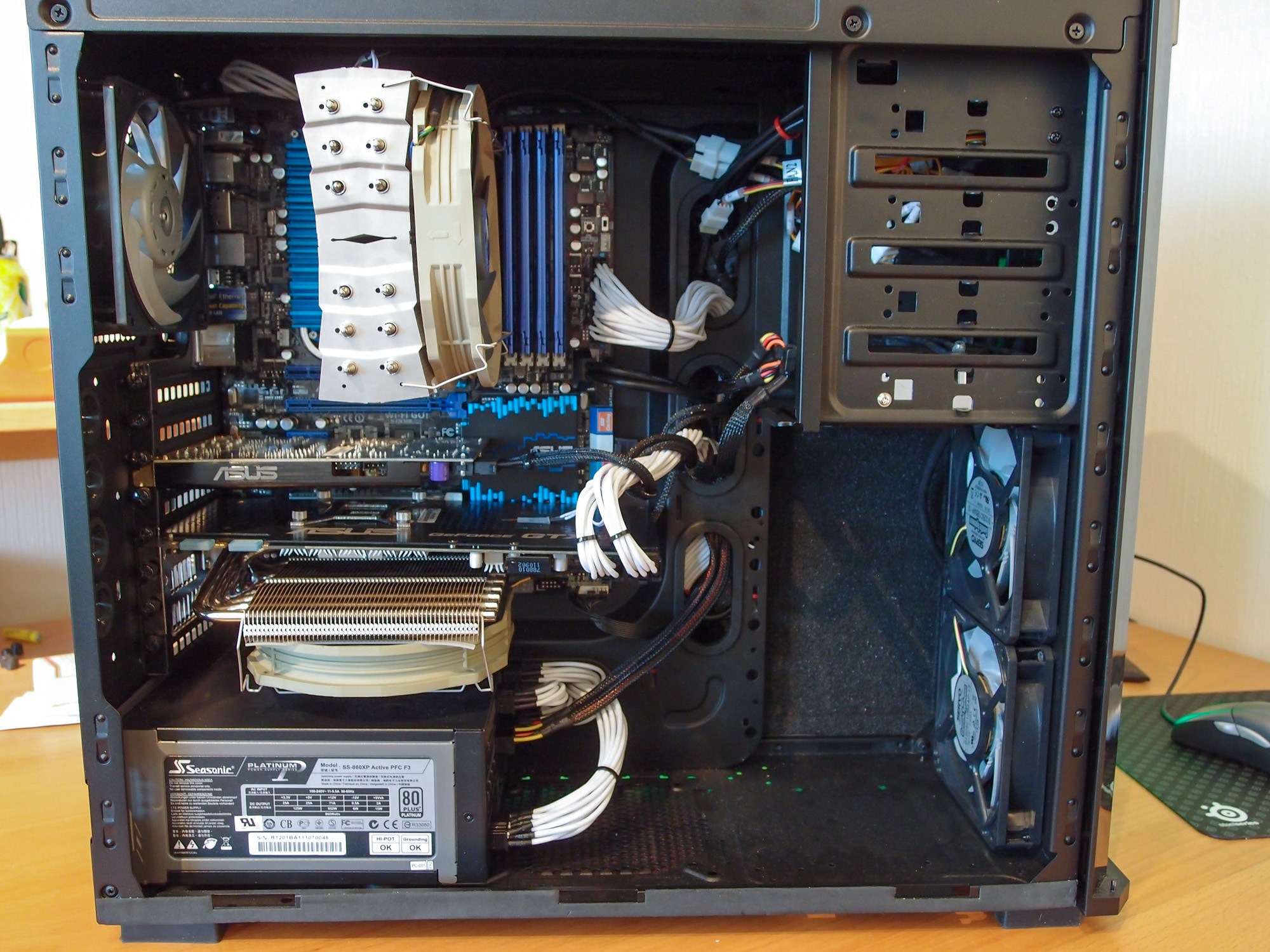

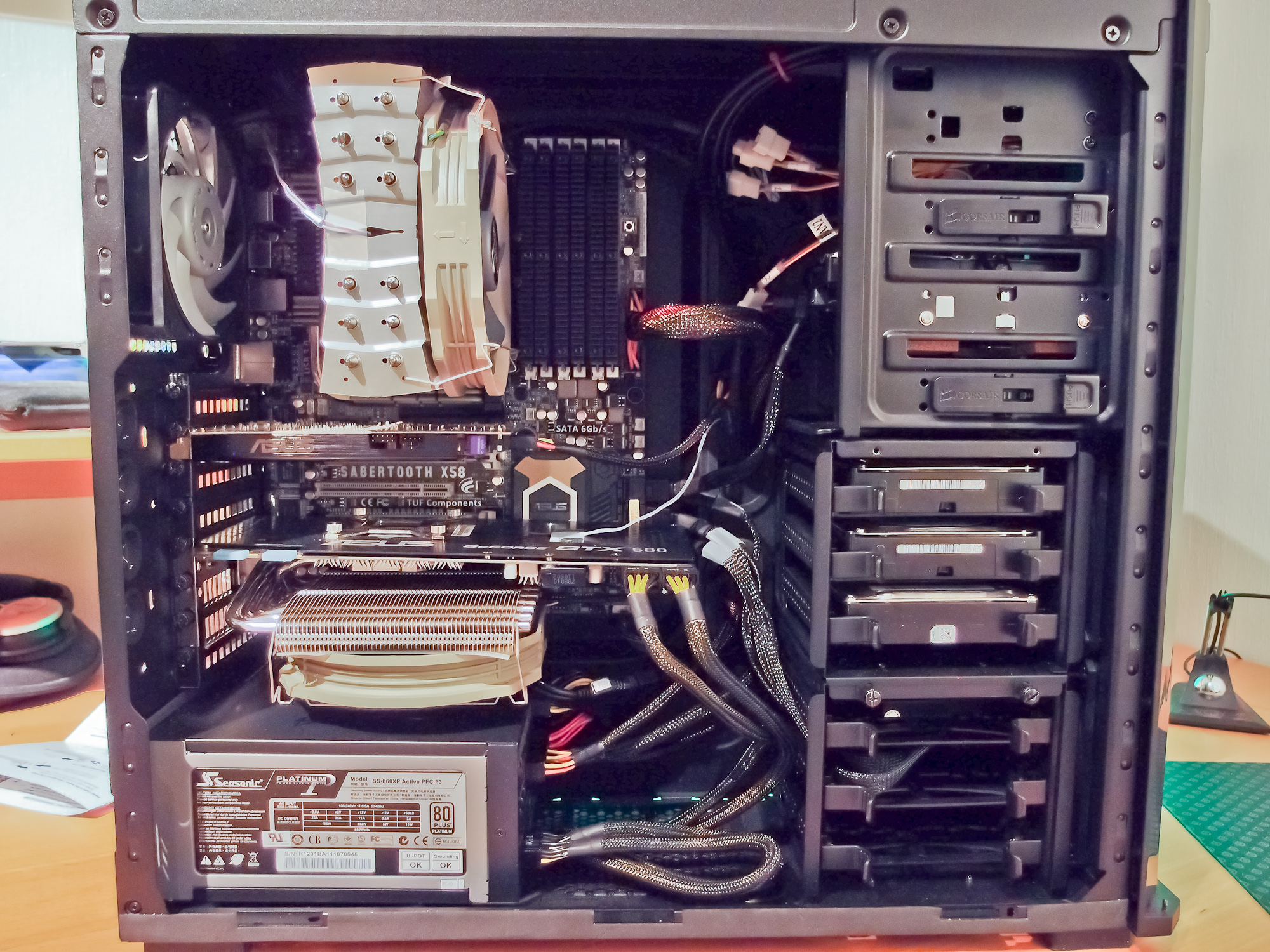

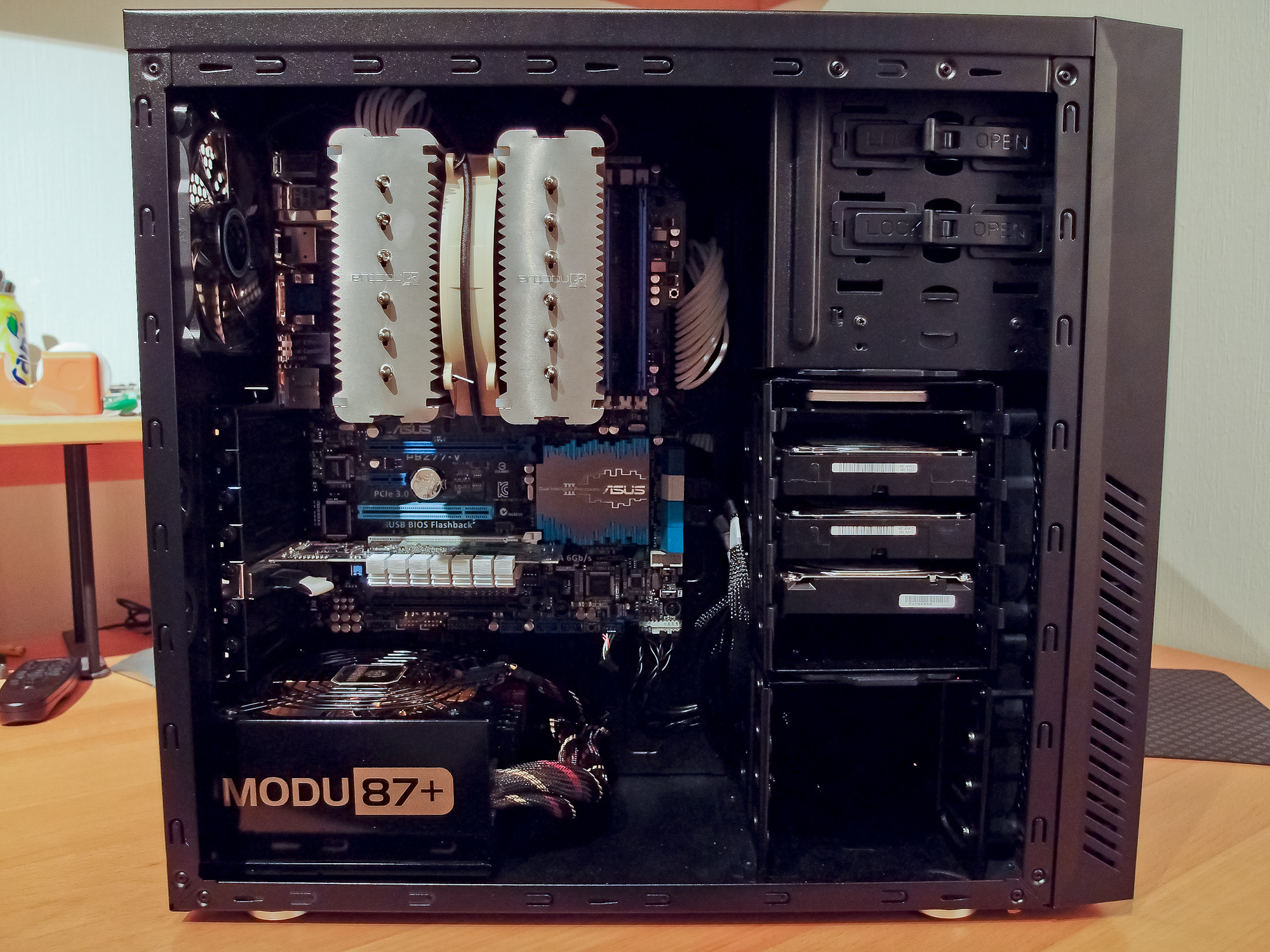

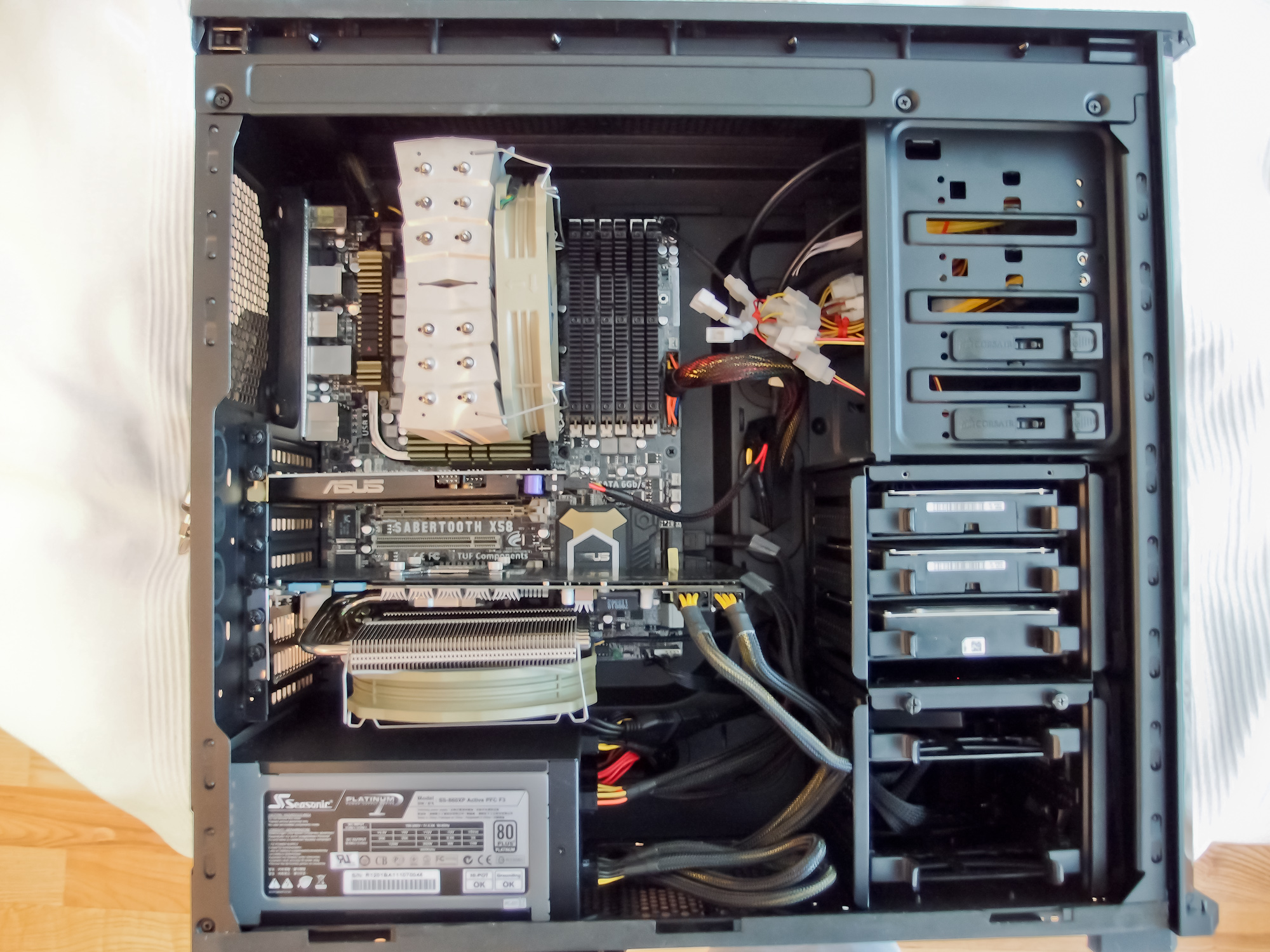

Ellers er det lite nytt. Legger ved et par ekstra bilder av hvordan det ser ut inni kabinettet nå. Systemet er så å si lydløst når jeg kobler fra de mekaniske harddiskene. Ikke merkbart fra fra en meters avstand.



Før:





Etter:

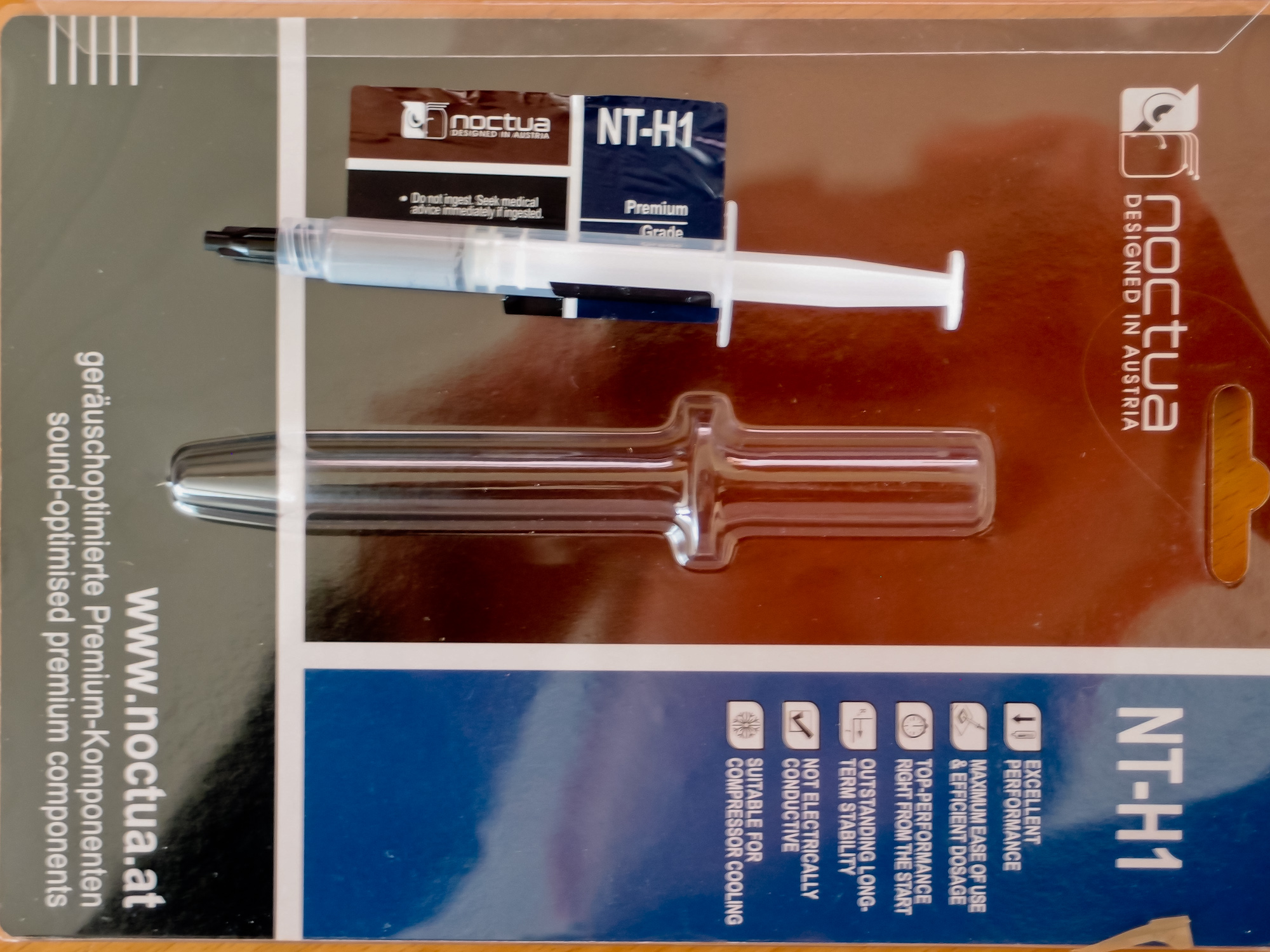

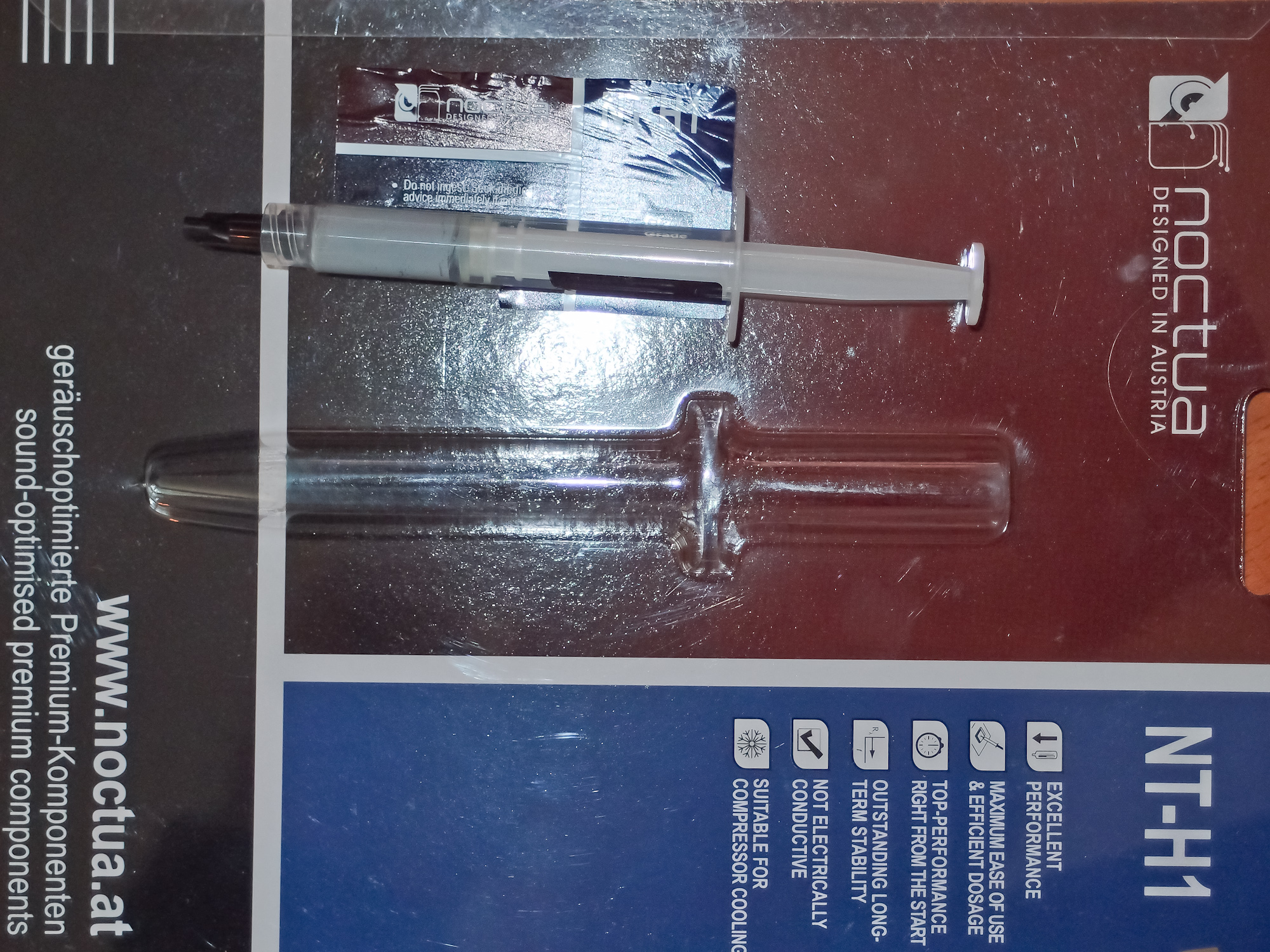

Forresten, Noctua er gjerrige med kjølepastaen sin.. 99kr for dette:



Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd



En liten update.

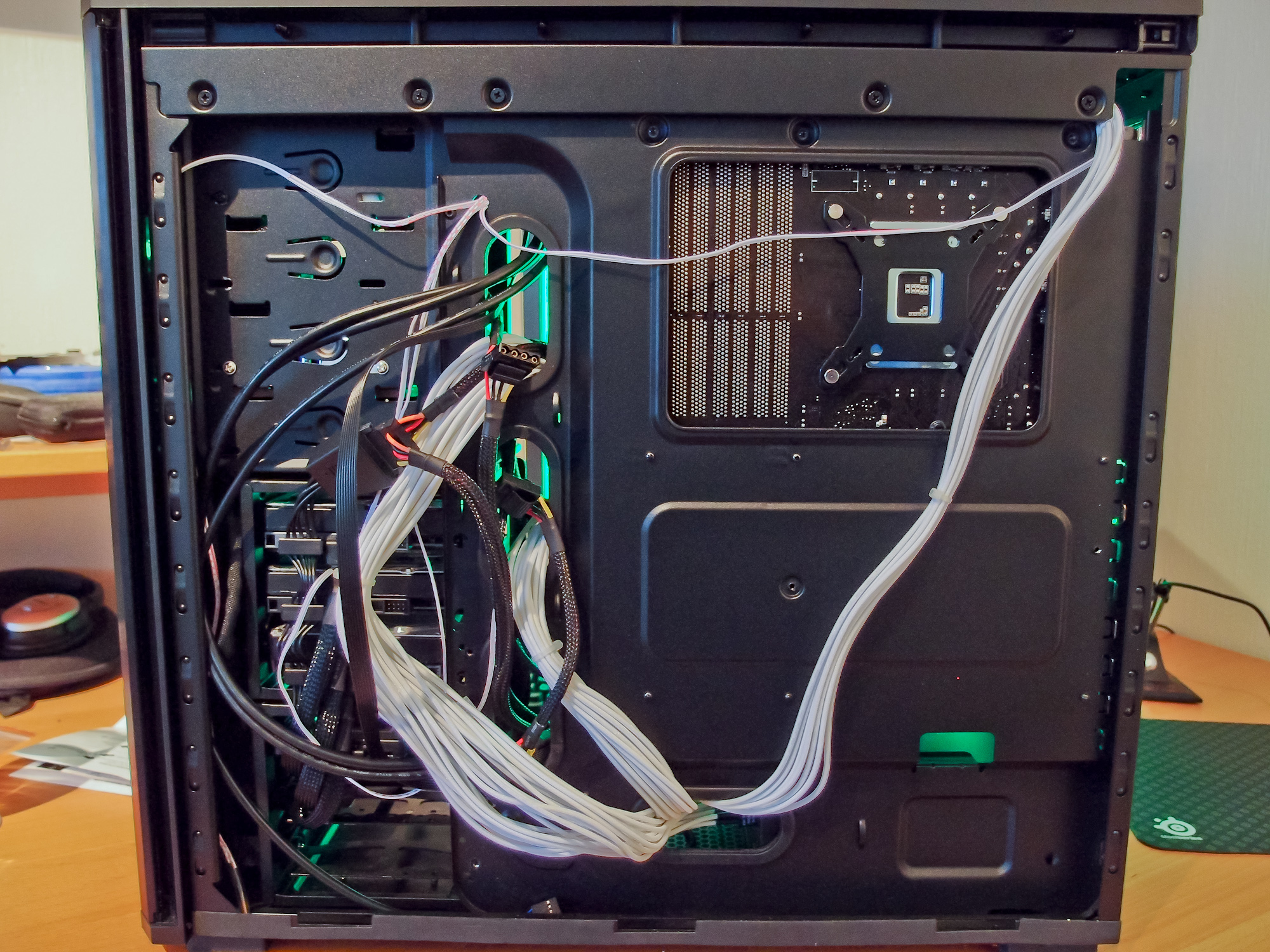

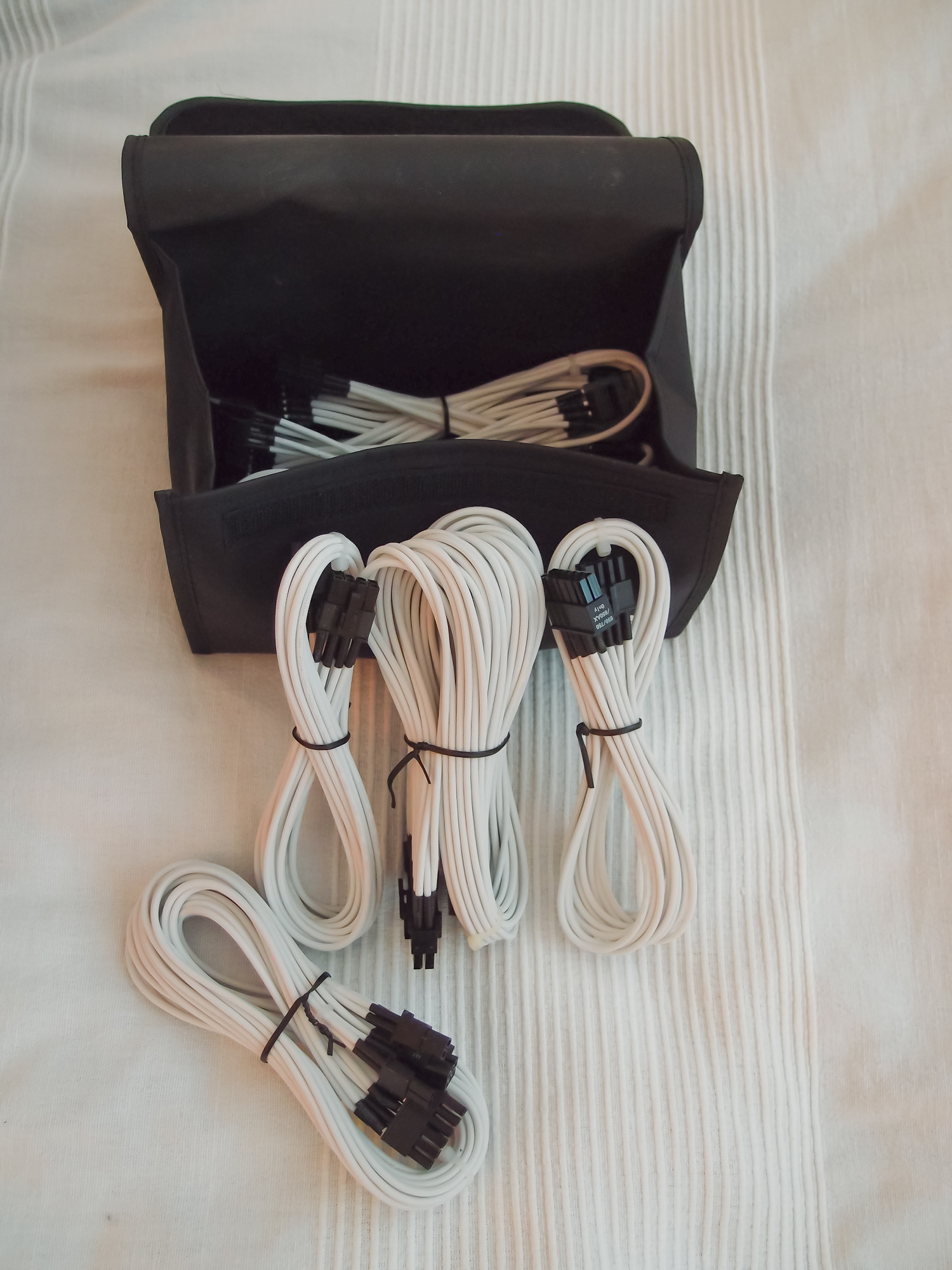

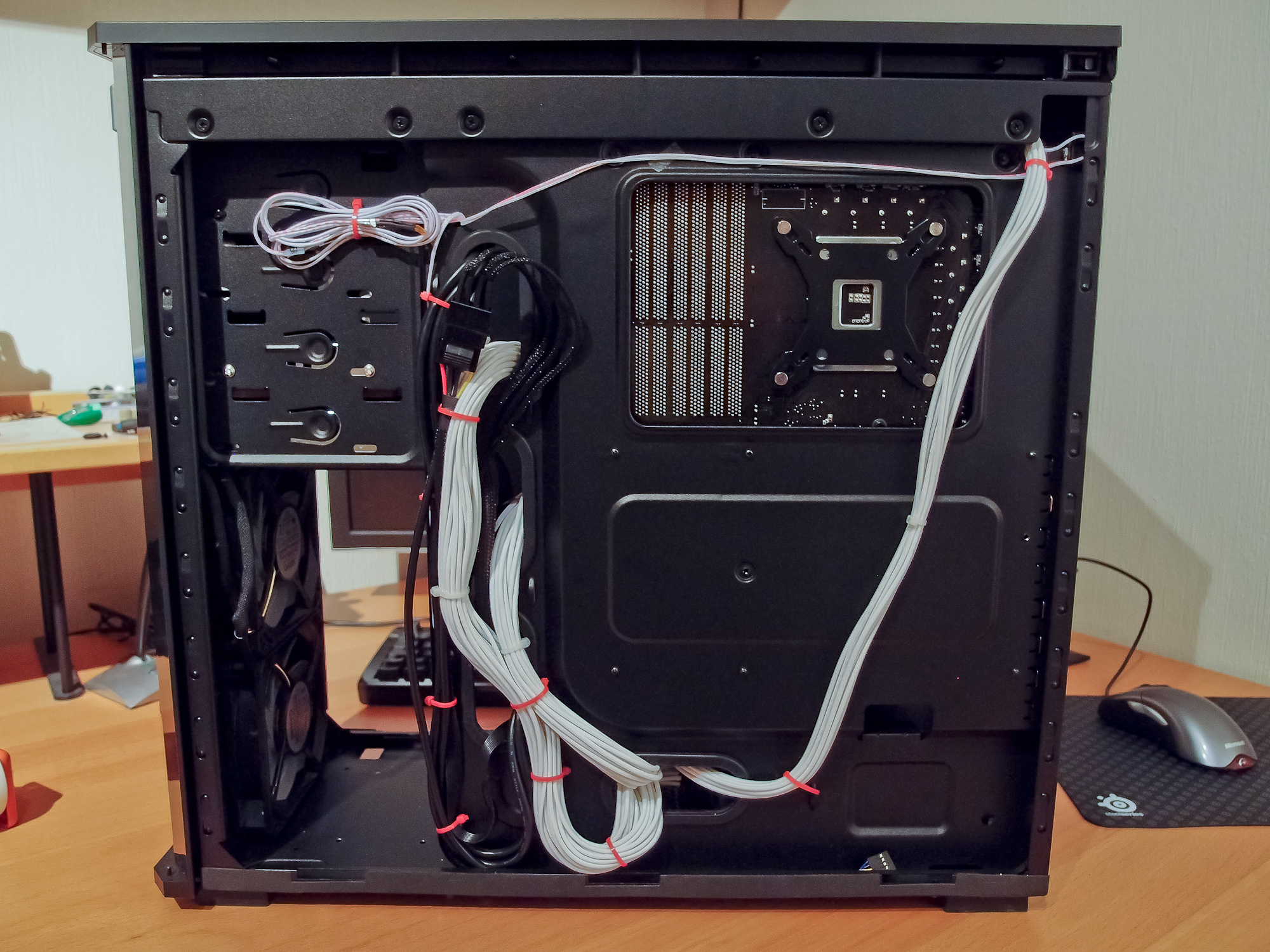

PSU-kablene kom i dag. Irriterende at HK, CPU og PCI-E kablene passer inn i strømforsyninga, men ikke SATA- og molex-kablene....... Whyyyyy



Tar en opprydding bak og rydder det bedre til når jeg får ny PSU.



Blir også litt mindre kabel-rot når jeg får de mekaniske diskene over i serveren jeg bygger. Da blir det endelig total stillhet!







Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd



Nok en oppdatering.



Ut med mekaniske harddisker! Total stillhet. Lykke!



Flyttet de mekaniske harddiskene over i en server som skal stå i et annet rom. Ikke så mye mer å si. Oppdaterer kanskje litt senere.











Server:





Endret 29. april 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

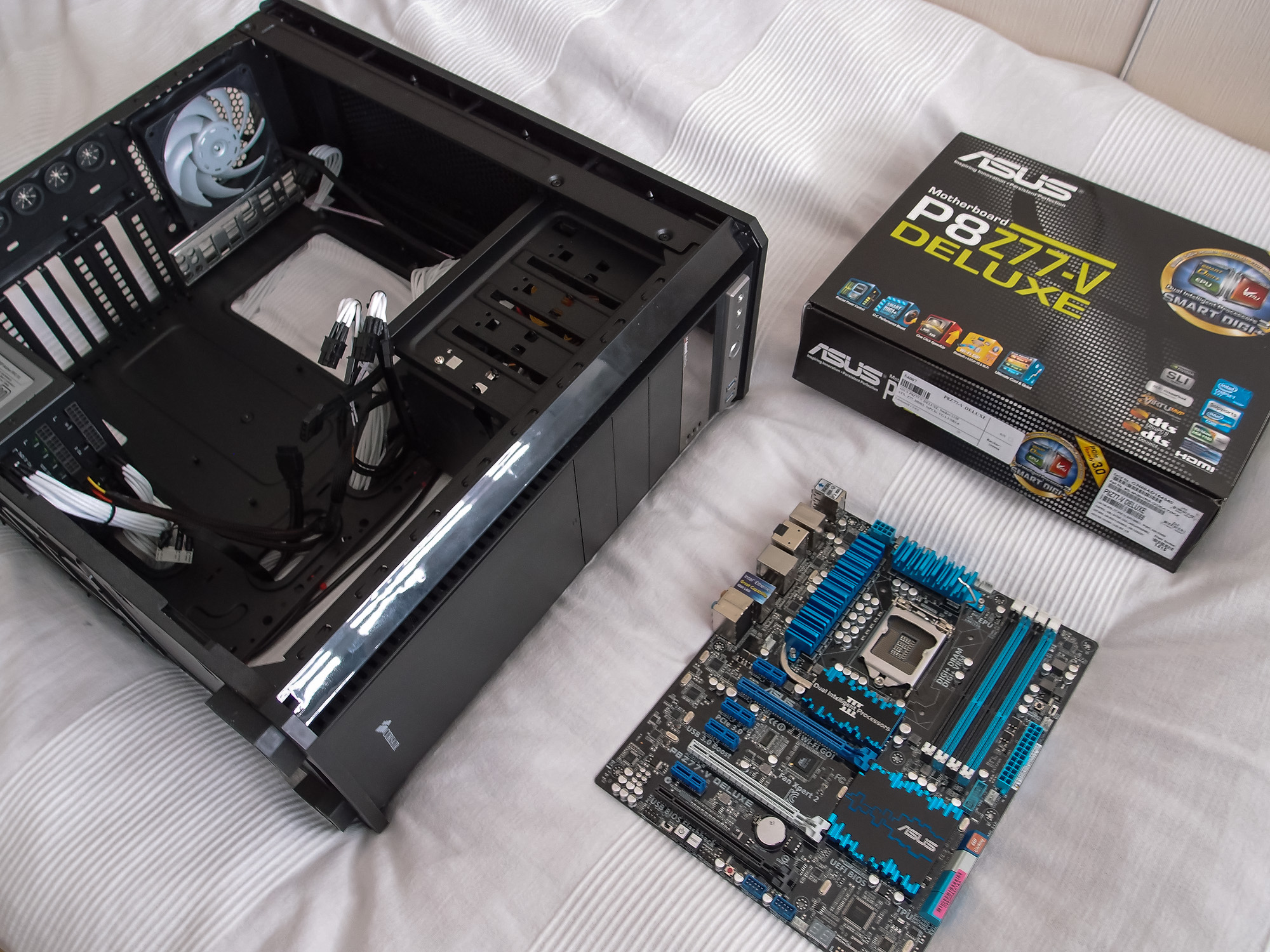

Da var det en hardware upgrade som stod for tur. Ut med aldrene og varmt X58-chipset, inn med nytt og effektivt Z77-chipset samt Ivy Bride 3770k

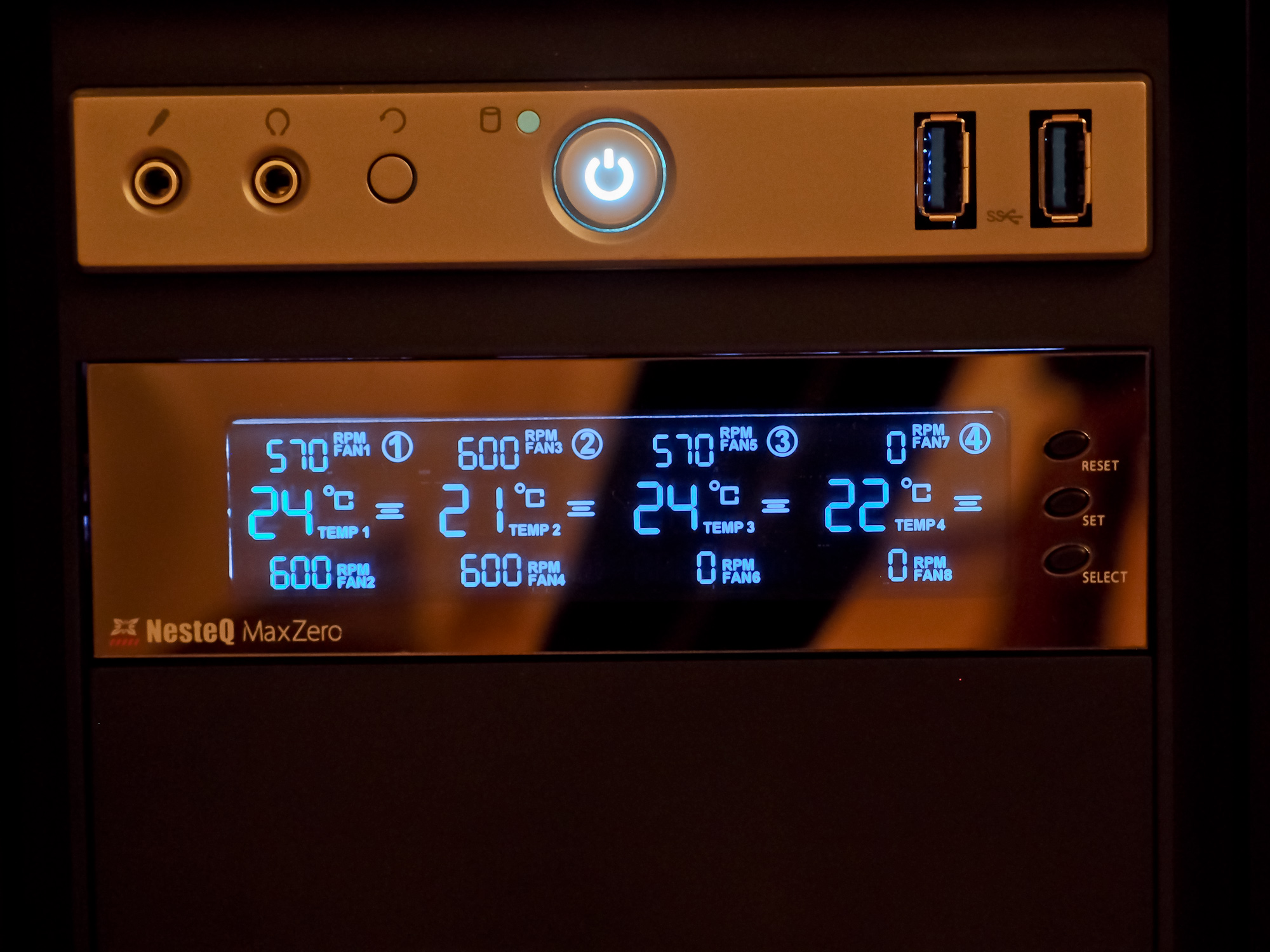

Bruker ikke FanXpert2 enda, da min nåværende viftekontroller NesteQ MaxZero gjør jobben. Mulig jeg tester FX2 senere, da.



Tidligere idle temps på i7 950 lå på mellom 45-50 grader. Med 3770k er den nede i 35-40 (14~19 grader deltaT).



Kjører en mer gjennomgående temperaturtest over helga.

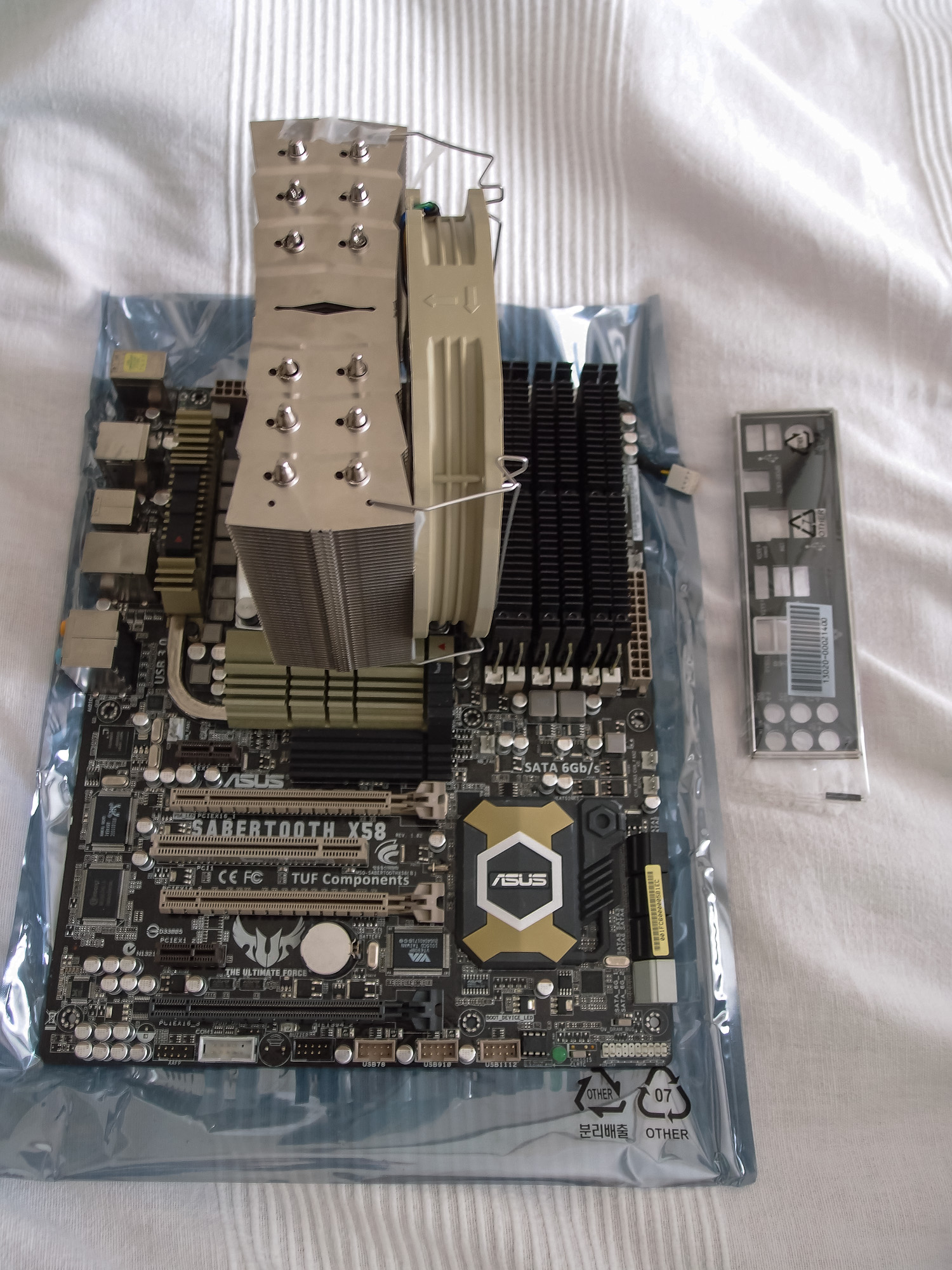

Ut med det gamle

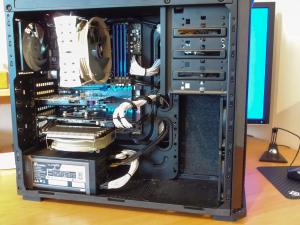

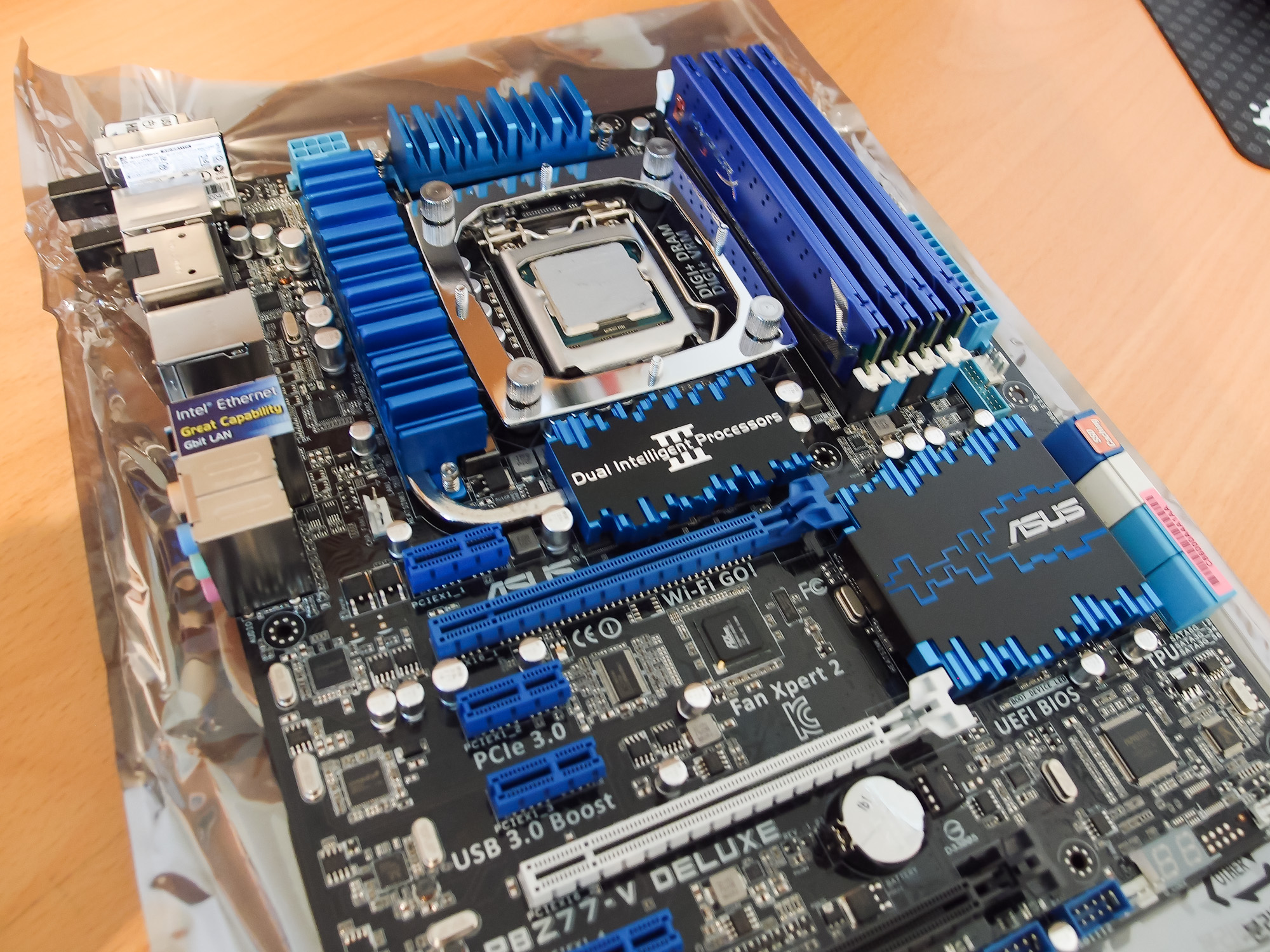

Inn med det nye















Med blits for litt ekstra detaljer





[MDCCLXXVI]

Kommentartråd

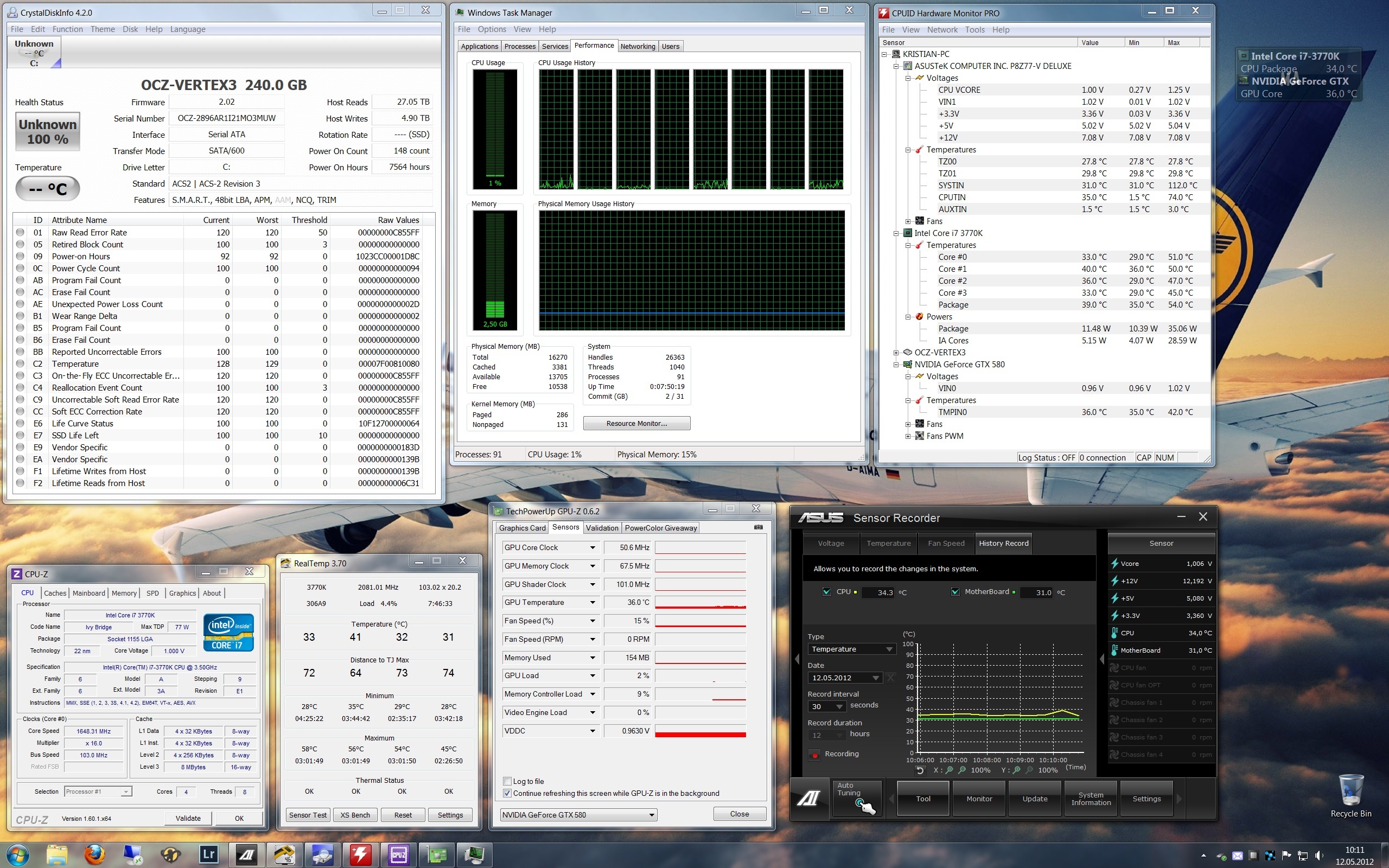

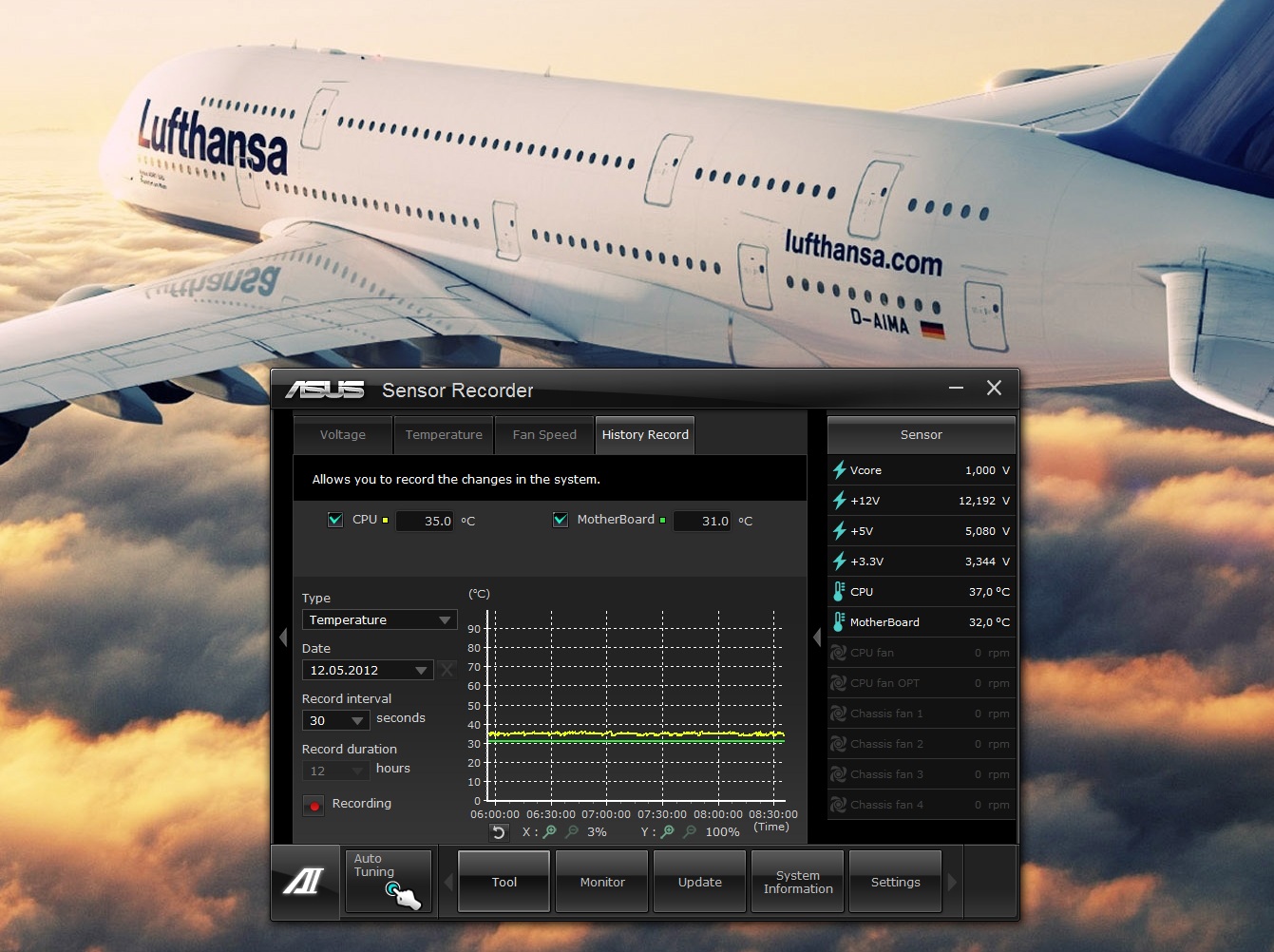

Her kommer idle temps, målt etter ca 8 timer idle. Romtemperatur lå på 20~ grader. Alle viftene surrer på ca 550-600rpm (5v).



Systemet er ikke 100% lydløst, men hva slags lyd det lager er jeg faktisk ikke sikker på. Mulig det er elektronisk støy. Det er ikke plagsomt, men man hører det fra to meters~ avstand når støynivået i omgivelsene er på et minimum.







RealTemp måler 28-35-29-28 som laveste temperaturer. Snittet ligger dog litt høyere, ca. 35 grader. Dette gir en deltaT på 15 grader. Helt ok med tanke på at man ikke hører viftene.



Skjermkortet idler noe høyere, på 36~37 grader.







Kommer med load-temperaturer fra Prime95 og Furmark run i kveld.

Endret 12. mai 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd





Da har jeg gjort en load-test (seks timer). Resultatet var ikke akkurat noe å hoppe i taket for.



Jeg må nok klekke ut en bedre airflow plan i løpet av uka.









Prosessor, som er overklokka til rett over 4.2GHz kom opp i 105 grader, men stabiliserte seg på 85-90~ når viftene fikk surra ordentlig opp.



GTX 580 lå kontinuelig på 98~ grader selv med vifta på full hastighet?!!!!



Nå er ikke Prime95 + Furmark noe jeg kommer til å kjøre hver dag, men ganske foruroligende å se disse temperaturene.



Dette var forøvrig med FanXpert2, som jeg nok kommer til å fortsette å bruke. AI Suit er genialt



Neste steg blir å snu prosessorkjøler til å blåse luft oppover. Kommer til å ta av dekselet i topp for å la varmen slippe ut den veien, og snu vifta i bakkant til å trekke luft inn, i stedet for å blåse ut.



Får se om det ikke strømforsyninga blir bytta ut også med en kortere, slik at jeg får en vifte i bunn til å hjelpe med airflow.



Når det er sagt, idle temps og lett workload er ikke noe problem i det hele tatt. Prosessor og skjermkort ligger i leiet 30-45 grader ved lett load.



Vil si at oppsettet er 95% ferdig nå. Mangler som sagt bare å teste nytt airflow mønster for å se om det gir et bedre resultat enn det jeg får nå.

[MDCCLXXVI]

Kommentartråd

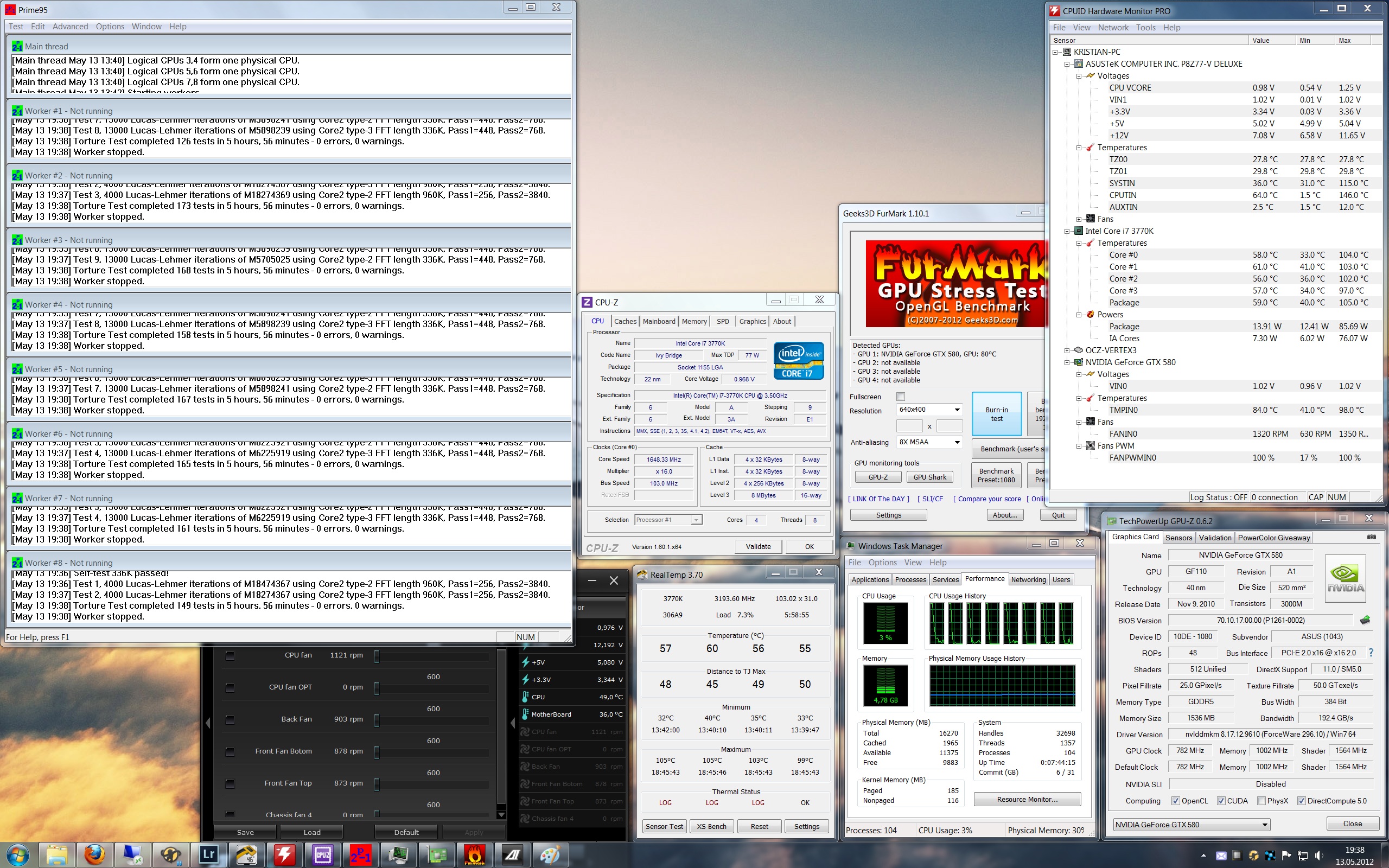

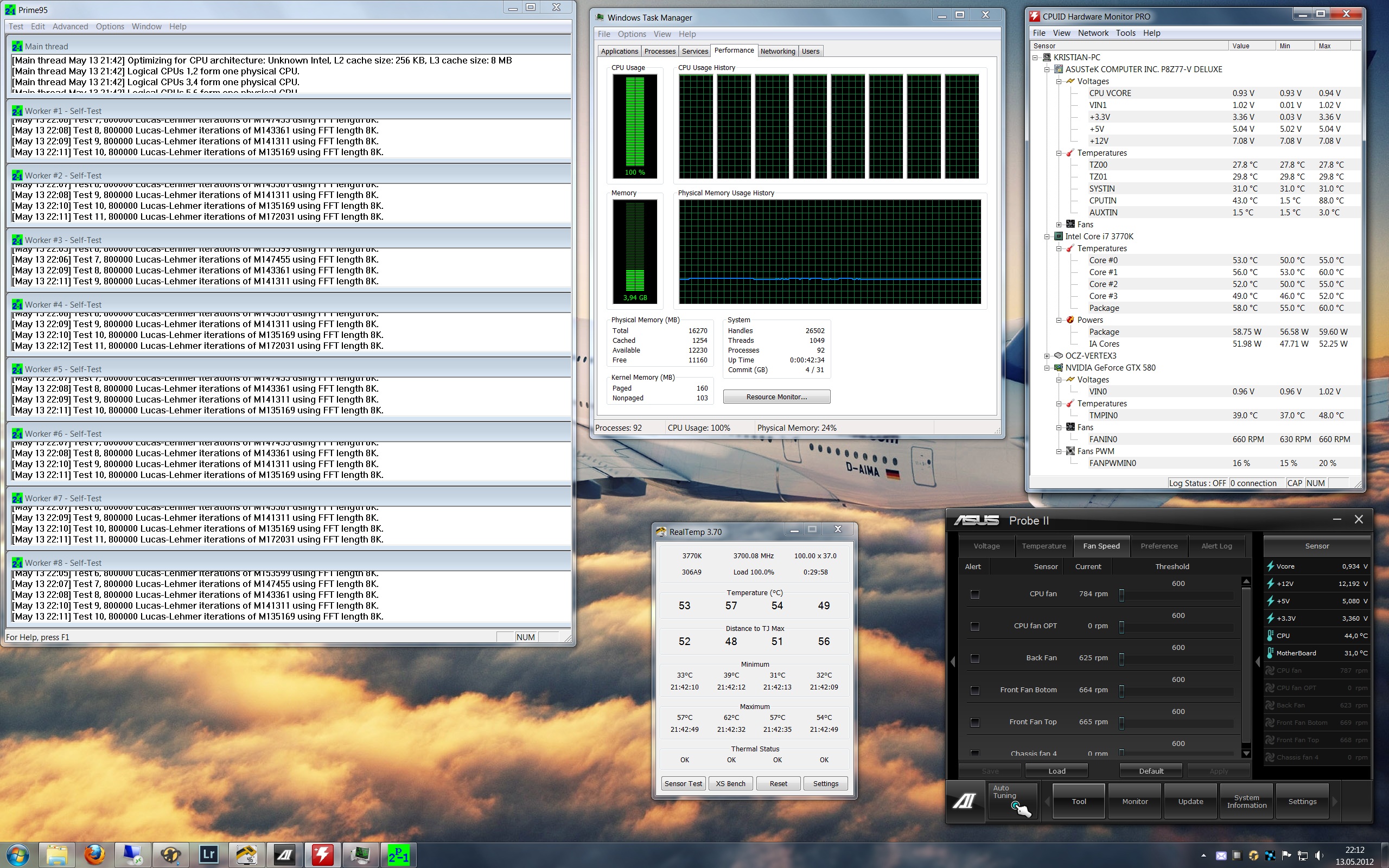

Kjapp oppfølging. Kjørte en halvtimes Prime-test, denne gangen uten overklokk. Turbo er satt til Auto, og vcore til 0.950.



Langt hyggeligere temperaturer! Legg også merke til at viftene ikke går på mer enn 6-800rpm.







edit: Dette er en blend-test, da. Ikke max power/heat.

Endret 13. mai 2012 av MDCCLXXVI

[MDCCLXXVI]

Kommentartråd

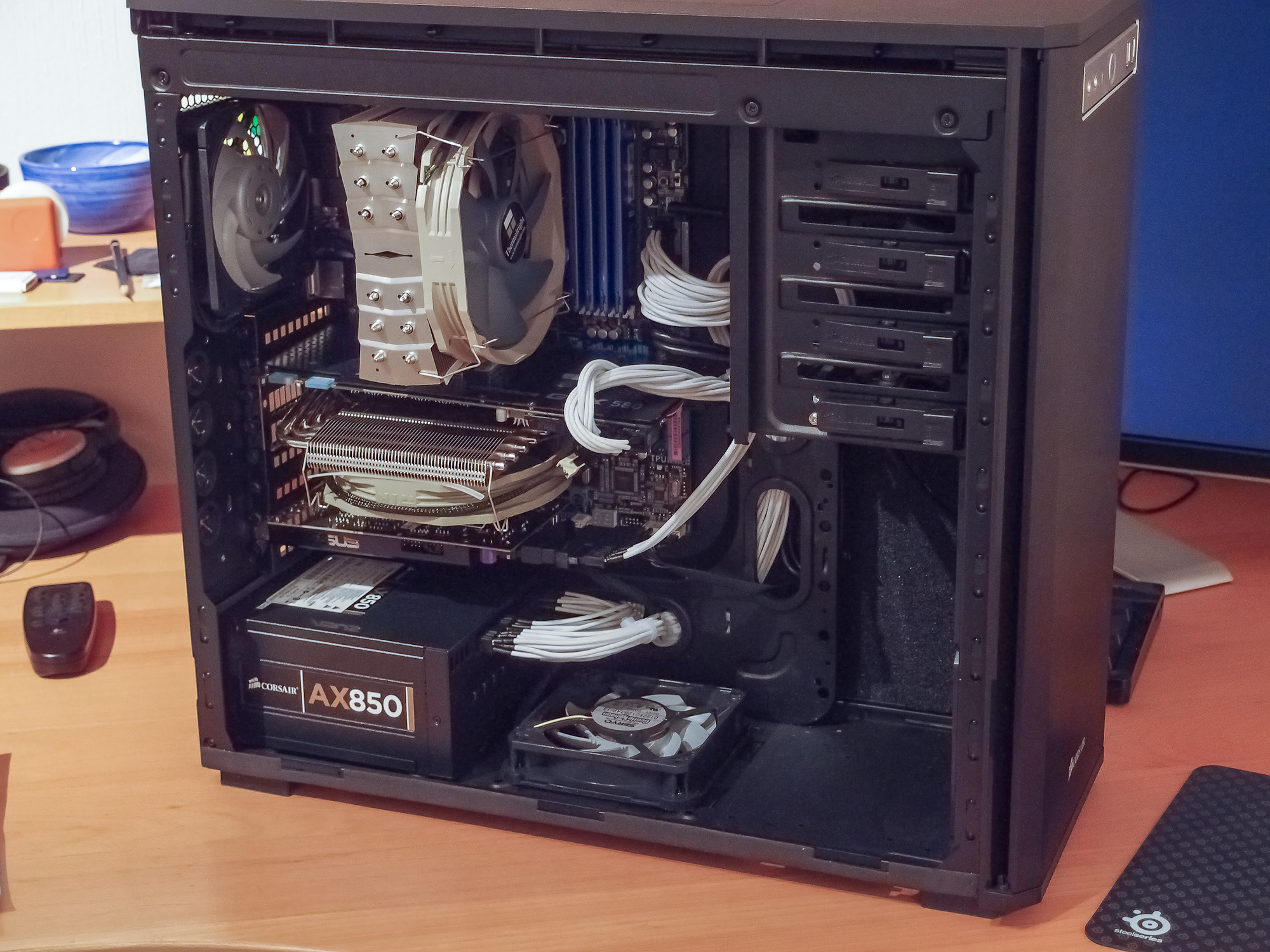

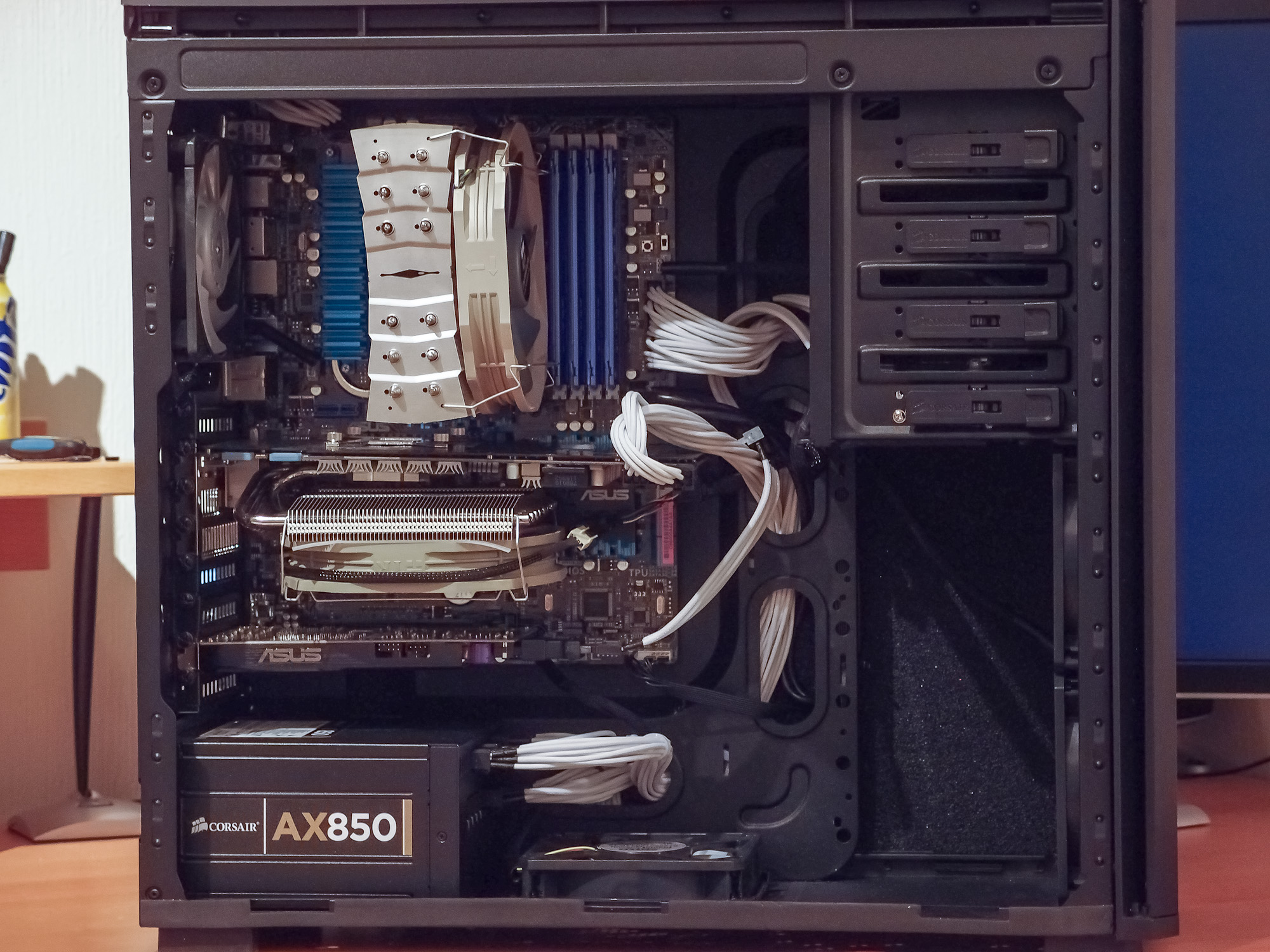

Fikk AX850 i dag, noe som betyr at jeg får brukt resten av kablene jeg kjøpte, i tillegg til at jeg fikk montert den siste GT-vifta i bunn. Sjonglerte litt på skjermkortet og lydkortet også. Satt lydkortet i nederste PCIe-sporet og skjermkortet i øverste PCI-express spor. Ble litt bedre luftflyt, og skjermkortet får 16x hastighet

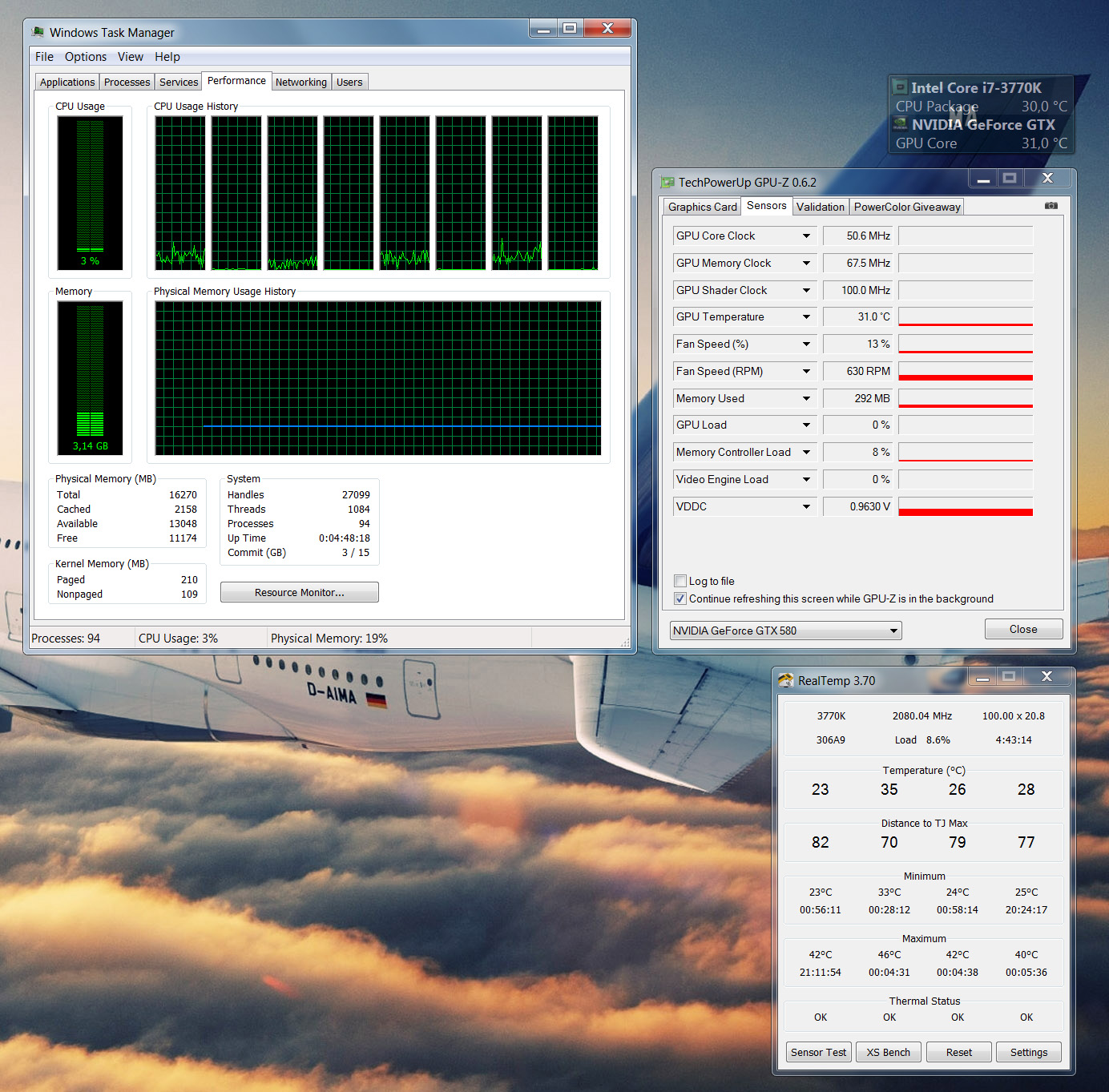

Meget, meget fornøyd med idle temps nå. 30~ grader på både CPU og GPU.



Tweaket FanXpert2 settings litt, og har viftene på rundt 700rpm~ i stedet for 600. Litt mer luftstrøm. Hører dem jo ikke uansett.





Skal ta en load test og komme med flere bilder så snart jeg får et lite molex -> sata power adapter. Død over molex!

[MDCCLXXVI]

Kommentartråd

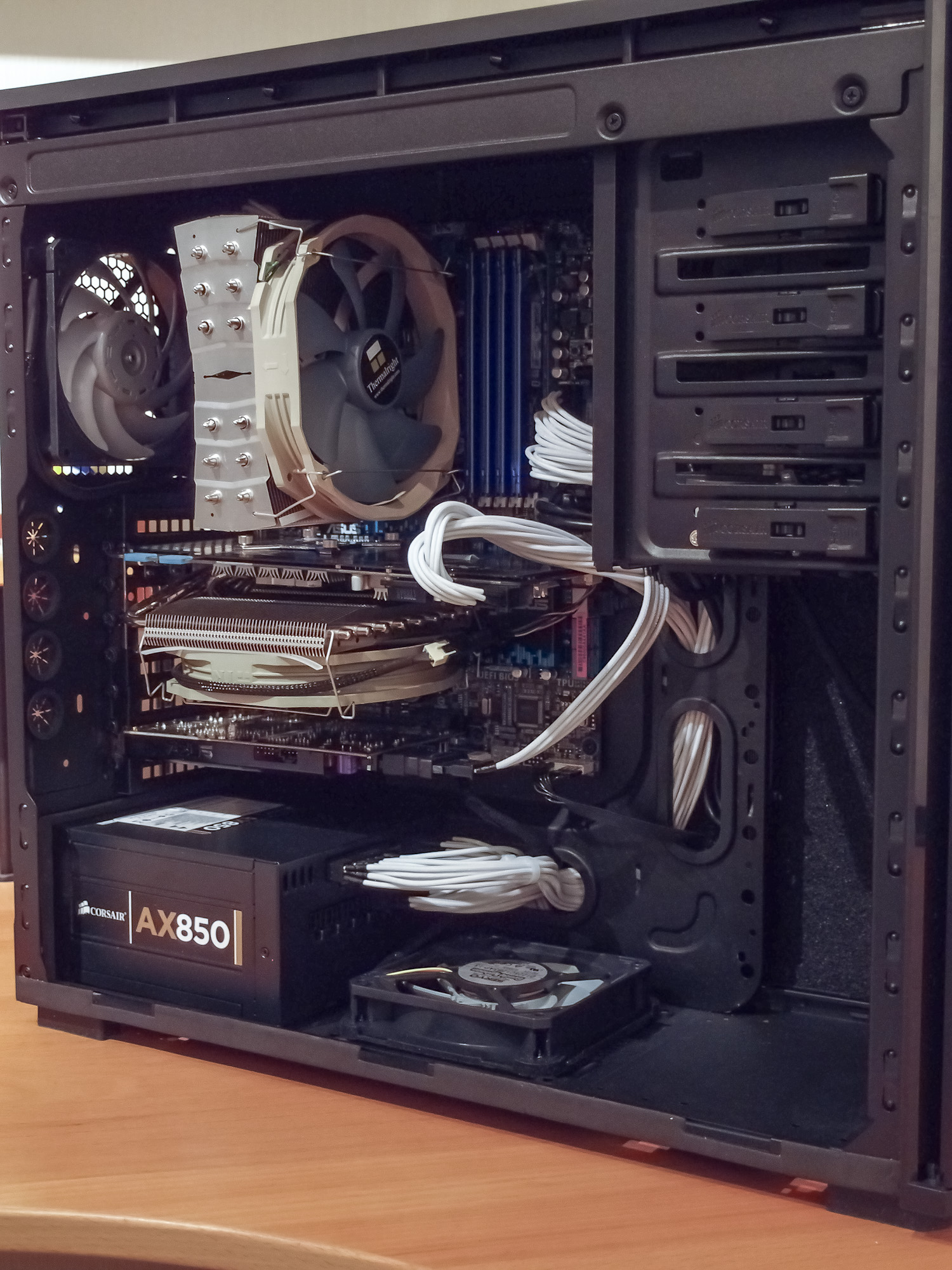

Litt småplukk gjenstår, men vil si meg ferdig i denne omgang. Bytte av PSU fra P860 til AX850 utgjorde ingen endringer støymessig. Idle temperaturer ligger på 35-40 grader nå på sommerstid. Har ikke testet load temperaturer enda, dessverre. Får se hva jeg får tid til etter hvert.
