[Løst] 8TB FreeNAS, bioshock inspirert.

[Exsoldier]

Da var tiden kommet for å bytte ut min Synology 411j NAS.



Kriterene mine denne gang er:

• Mulighet for 8 harddisker i så liten og smart pakning som mulig

• Max 80W forbruk

• Stille og stilren design




Her er komponentlisten:

• Fractal Design Define Mini.

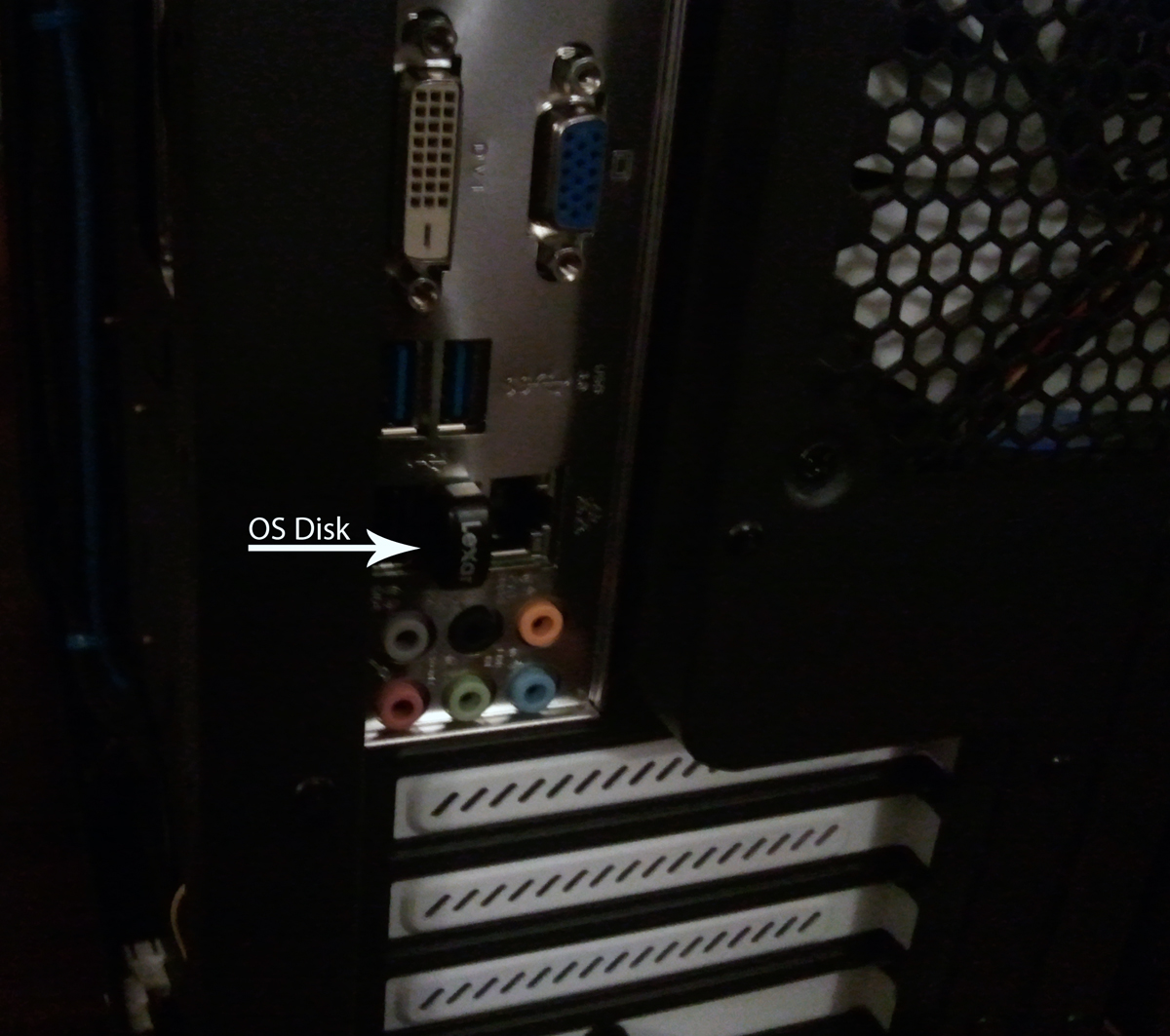

• Lexar Echo ZX 8BG USB drive (35MB les/10MB skriv) brukes som OS disk.

• AMD A4-3400, FM1, Dual Core, 2.7GHz.

• Asus F1A75-M PRO.

• Moddet 500W PSU 80% effektiv.

• 4 stk Samsung F3 2TB.




Jeg har begynt med PSUen som skal moddes totalt, den skal ha temp.visning bak plexiglass.

Temaet skal være Bioshock inspirert.



Verktøy som trengs:

• Loddebolt

• Loddetinn

• Dremel

• Avbiter

• Krympeslanger (heatshrinks)

• Lighter

• Skrutrekker




Ferdigheter som trengs:

• Lodding (ikke veldig vanskelig) Men vær sikker på lodden holder styrke.

• Dremel håndtering

• Kabling

• Elektrikker




NB! Vær veldig forsiktig med å huske å utlade alle kondensatorer i PSUen før du tukler med den. "Google how to discharge a PSU". Dette kan være veldig farlig for svake hjerter dersom du får gjennomstrømming gjennom begge hender.

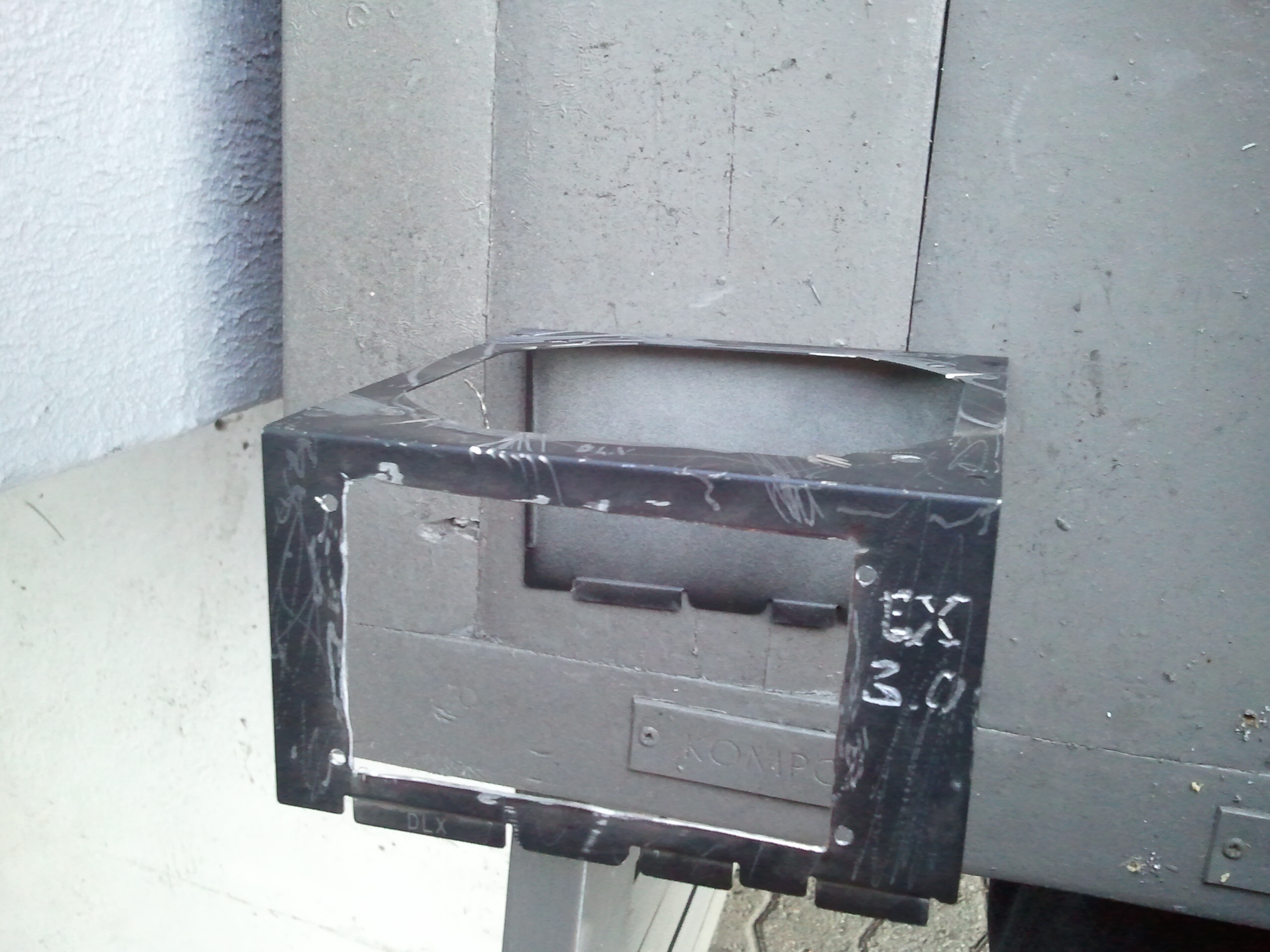

Her har jeg fjernet ønsket side av PSUen.

Du bruker dremel'en for å kutte vekk siden, du kan også bruke en vinkelsliper eller "nibler".

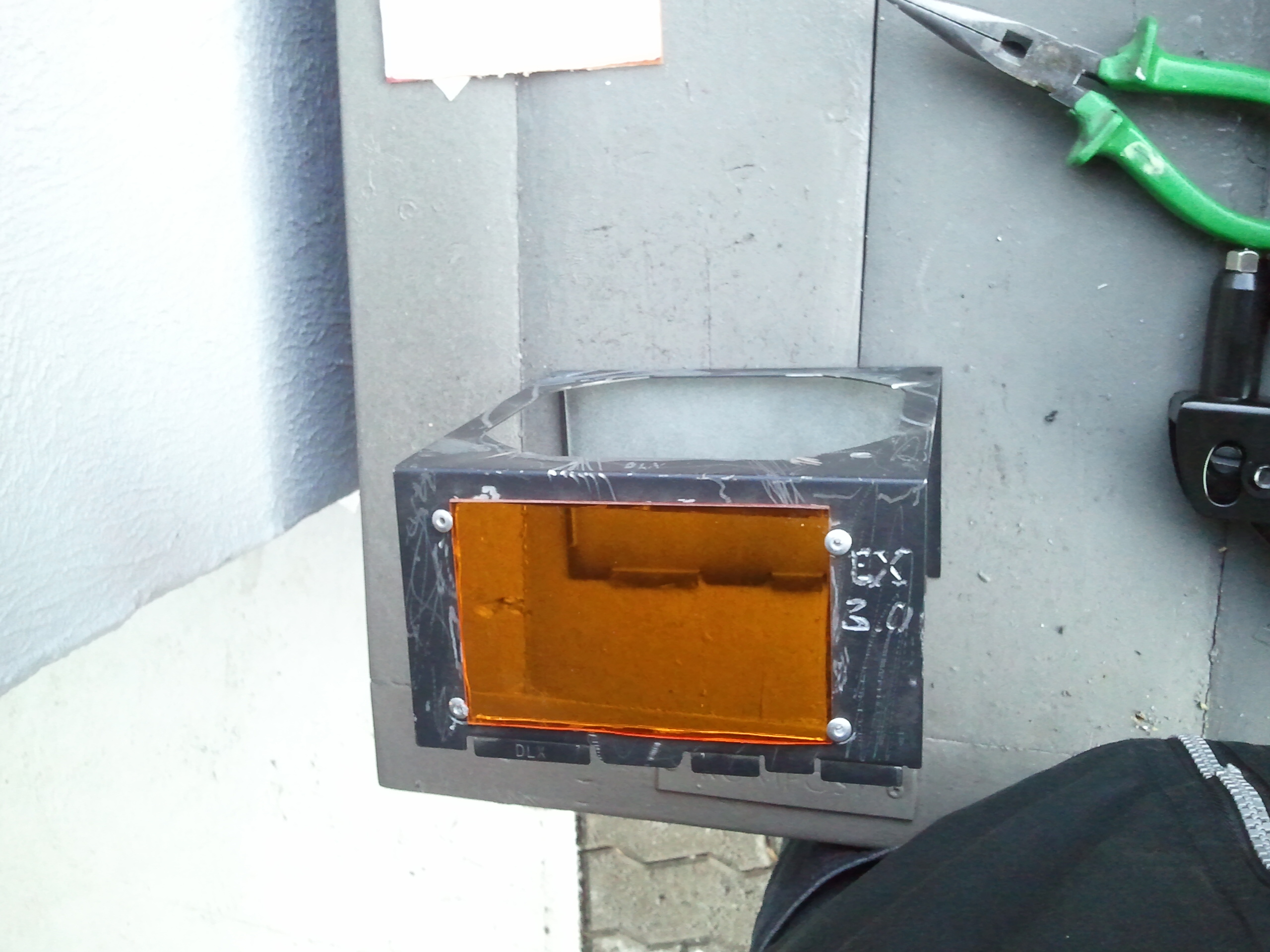

Dersom du har eller har råd til en popnagletang, bruk den til å feste plexiglasset.

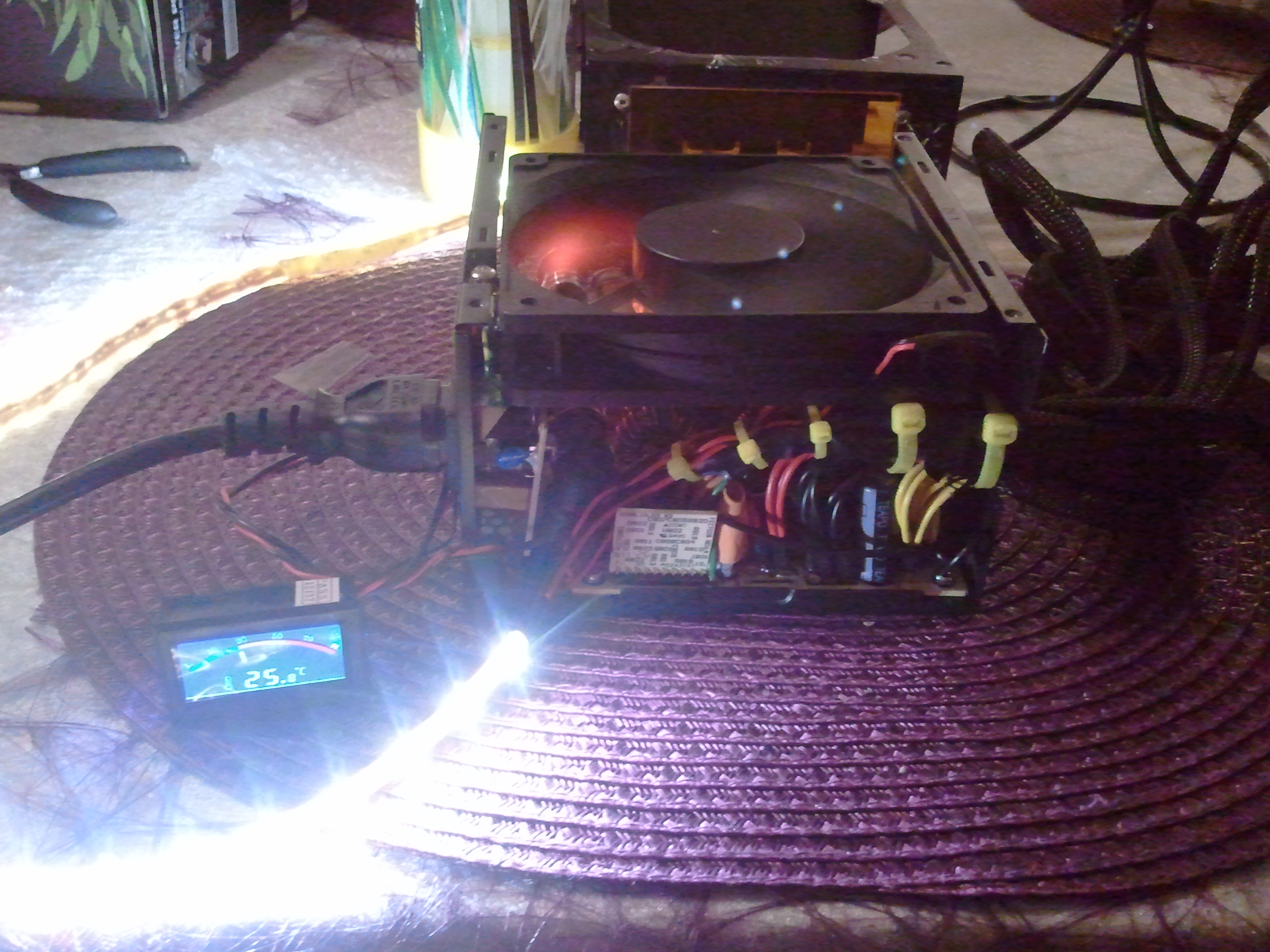

Her ser du innmaten i PSUen.

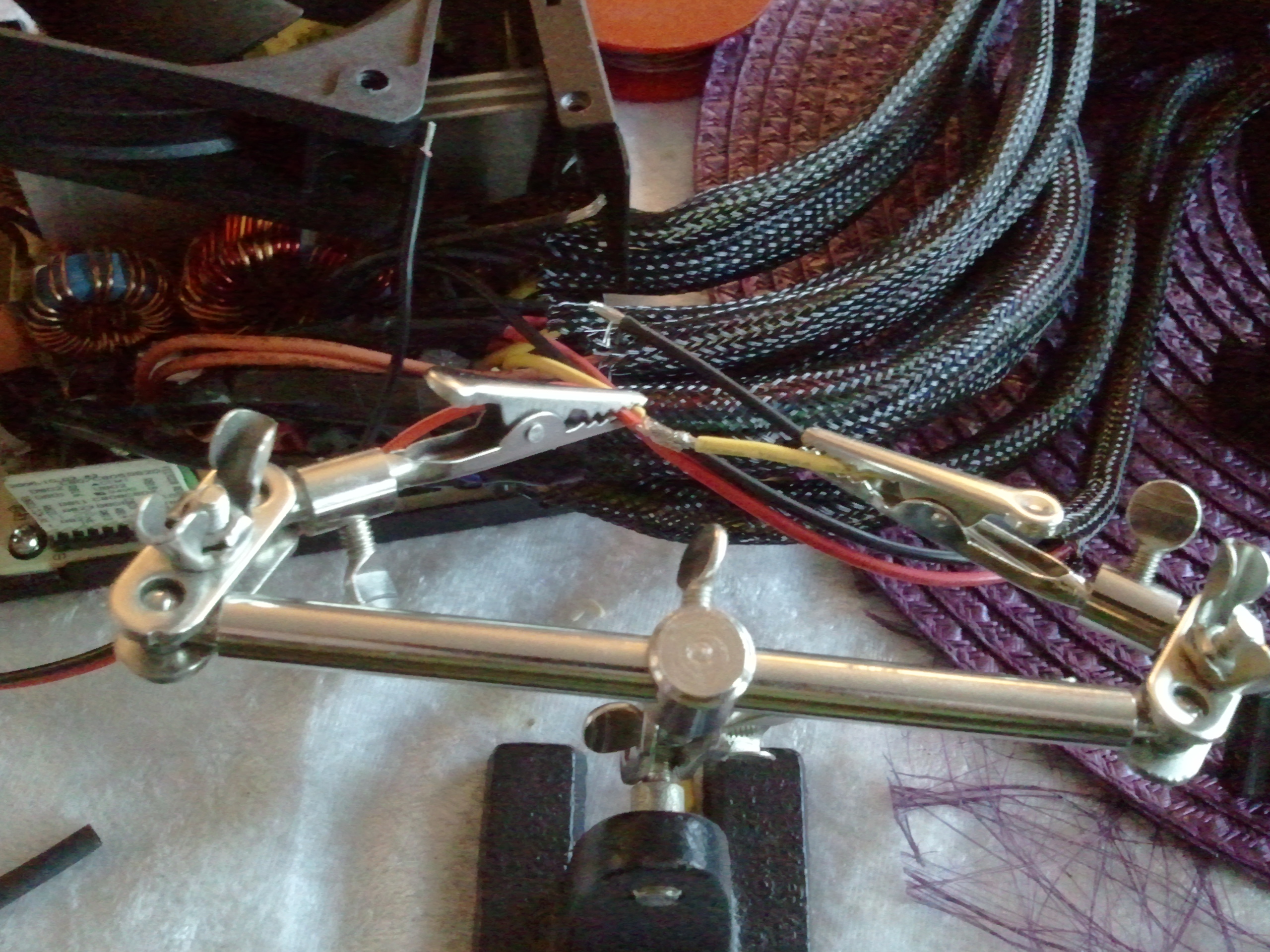

Jeg har koblet en temp måler og LED strip på 12v RAILen. (du kapper av 12v kabelene og lodder dem på korrekte ledninger) Google "how to find 12v rail on PSU" eller lignende.

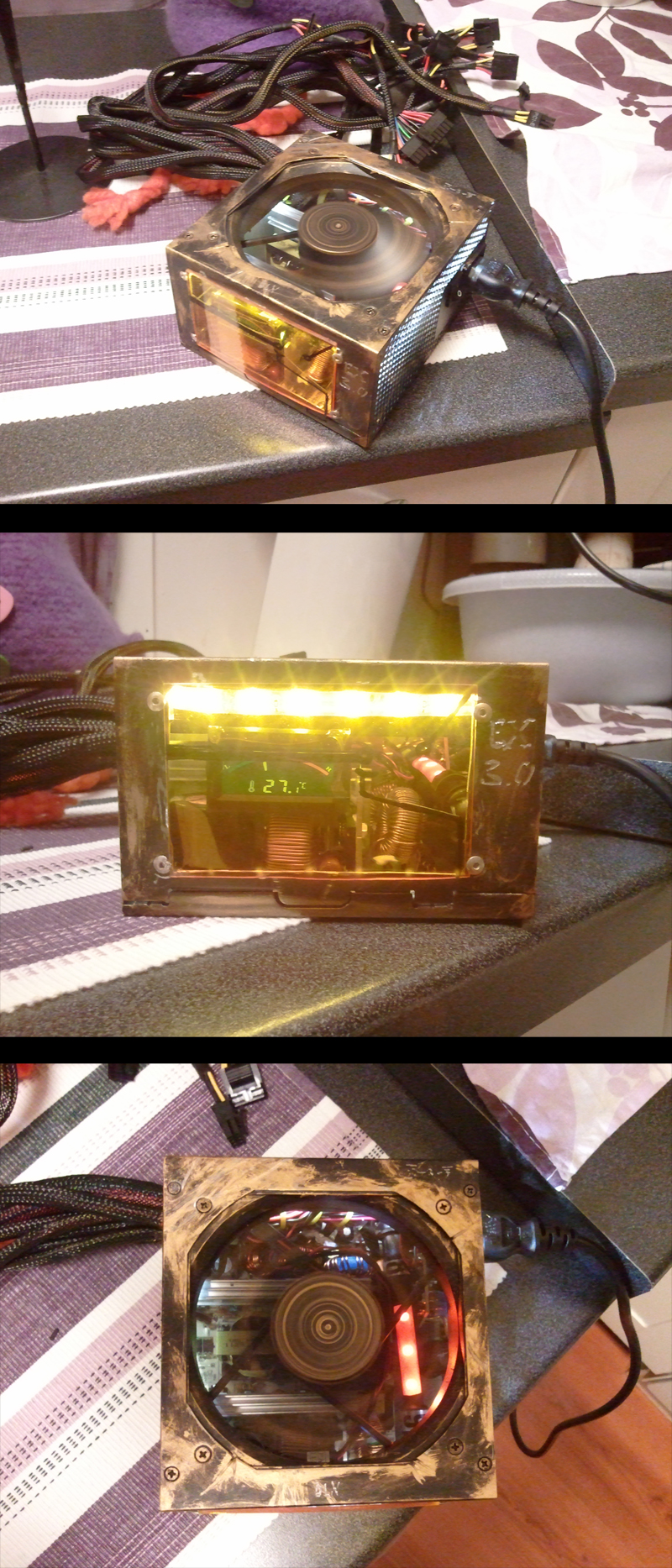

Endelig ferdig med alt sammen.

Jeg har brukt Rub n Buff gold (sjekk ebay) som finish, for å gi den et særpreg.



Neste oppdatering kommer neste uke da jeg enda venter på resten av komponentene. Stay tuned!

[Exsoldier]

Fikk delene i går kveld! 2 dagers leveringstid med komplett.no + tollpost. Ganske imponert.



Men ble visst en stor setback. PSUen har en veldig ustabil 12v rail. Målte med multimeter. Og den hopper fra 12.1v til 11.2 i ett sett.



Ble til at den måtte kastes, siden harddiskene klikket i et sett. Kom klikkelyd og oppspinnings feil i ny og ne.

Så jeg bestilte en ny OCZ MODXSTREAM PRO 500 WATT PSU. Denne er modulær i tilegg og kostet latterlige 450 kr på dustinhome.no.



Så blir visst ikke den modda PSUen likevel. Og mista motet til å modde igjen før jeg er SIKKER på PSUen er stabil.



Oppdaterer med noen bilder senere.

[Exsoldier]

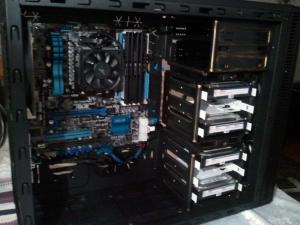

Javel. Dette er gjort hittil.

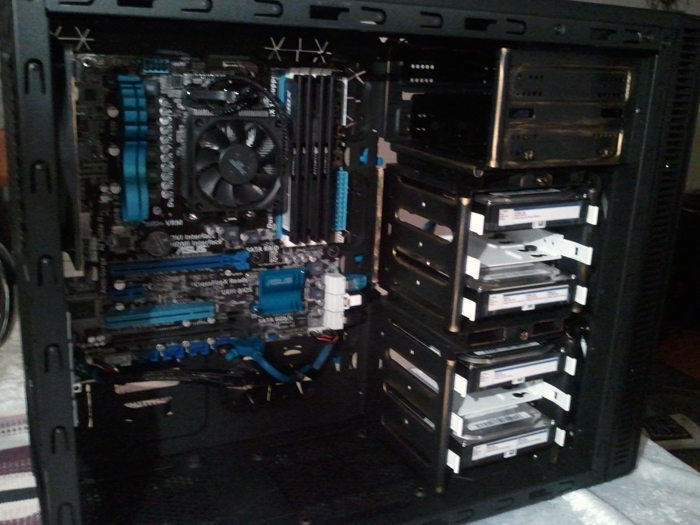

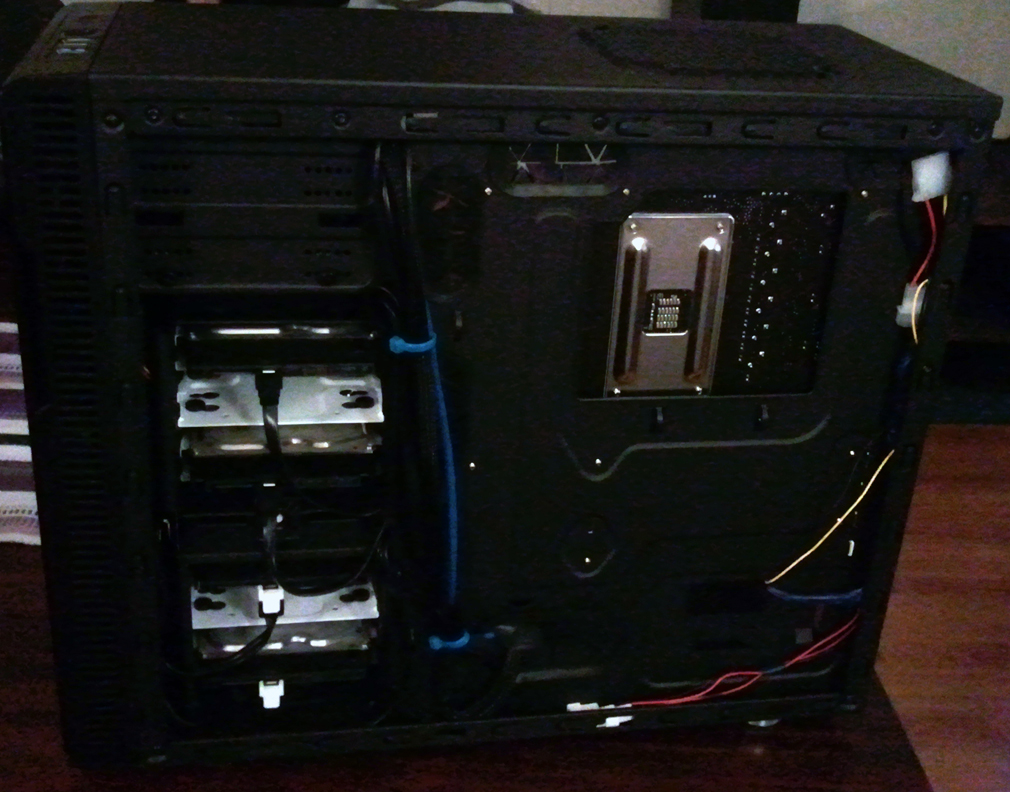

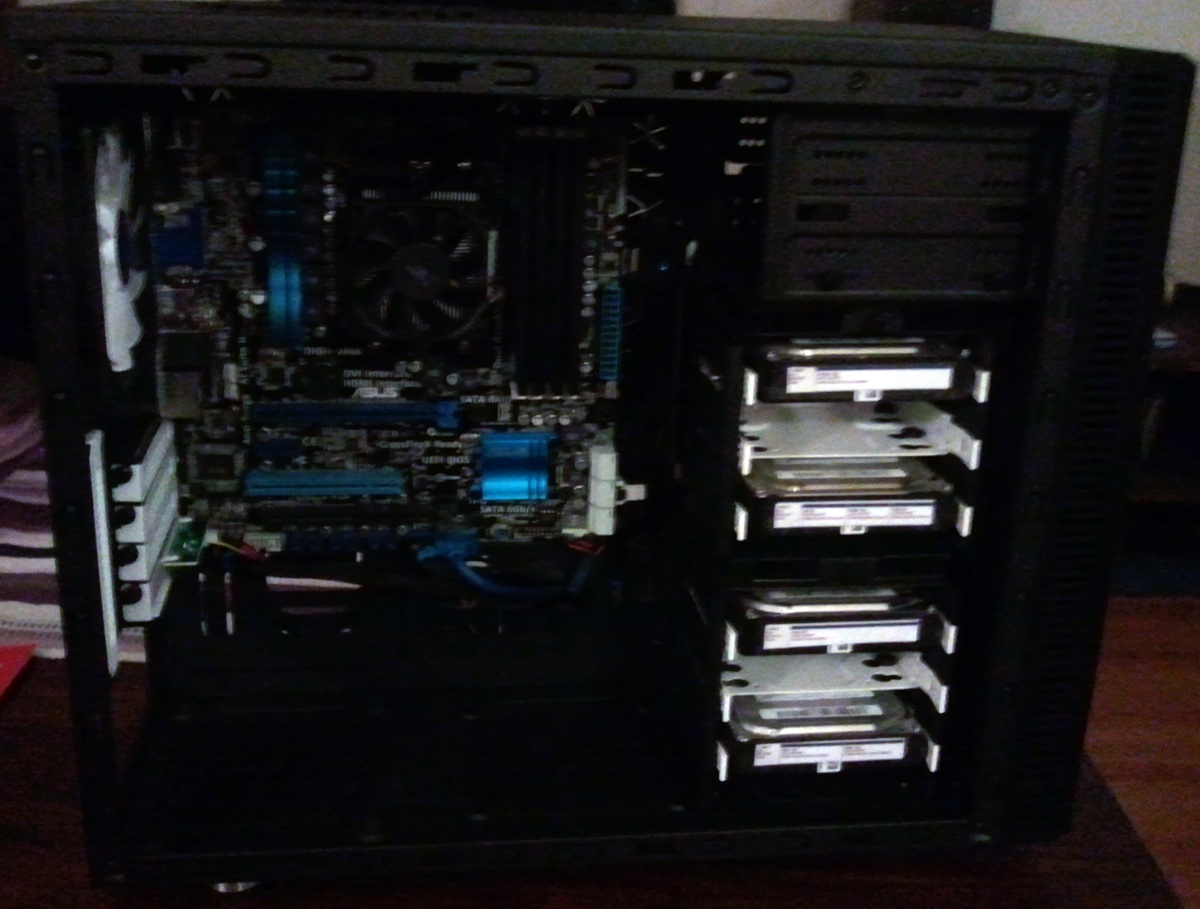

Ryddet på plass ledninger som skal være der fast.



Beklager på forhånd dårlige bilder med min Samsung Galaxy S.



Bestillt 8 Sata kabler. Noen møbelnagler for utseende utenpå kabinettet.



Denne disken var flott. Gidde veldig rask respons i FreeNAS.



Fikk testet overføringshastighetene også med oppsettet (mens PSUen enda var stabil nok).

Rundt 25MBps på småfiler, og 68MBps på storefiler.

Egentlig veldig fornøyd, siden mesteparten er store.

[Exsoldier]

Hva er fordelen med NAS?

Du kan dele filer sammen i huset, eller med venner fra andre siden av jorden, du kan streame filmer og musikk på PS3 og andre mediaspillere i stua.

Så du kan bruke den som backup av alle bærbare maskiner eller Pcer i huset.



Som et alternativ kan du installere Ubuntu Server på den og bruke den som sentralmaskin og bare kjøpe inn terminaler i huset så du kan bruke én maskin overalt i hele huset eller bortreist.



For å legge inn FreeNAS, et gratis OS(operativ system) se nedover. Dette er utifra dersom du bruker en Windows maskin for å gjøre alt klart.



Det første jeg gjorde for å installere FreeNASen var å sette USB i BIOS til "Harddrive"

Gjør du ikke det kan det bli mange timer med frustrasjon.



Deretter popper du inn minnepennen på minimum 4GB i maskinen og installerer 7Zip og win32diskimager.



Så laster du ned FreeNAS fra freenas.org. Deretter åpner du opp freenas filen i 7zip. Så tar du og extracter(pakker ut) FreeNAS.x64.img filen (eller FreeNAS.386.img).

Etter du har den filen på skrivebordet eller lignende åpner du opp win32diskimager.

Win32diskimager er et program som skriver img filer til USB minnepenner i FAT16 format som gjør jobben med å installere alt superenkelt.

Når du har det åpent, velger du imagefilen du nettop "extractet" fra FreeNAS filen.

Deretter velger du "Device", dvs. Din minnepenn. Og trykker på "Write".



Du kan også bruke win32diskimager til å "Read" din minnepenn slik at du kan ta backup av FreeNAS oppsettet ditt etter du har satt opp alt i FreeNAS. Det er en genial måte å sikre seg at NÅR minnepennen er død, kan du bare poppe inn en lik uten problemer.



Neste update kommer innen noen dager.

[Exsoldier]

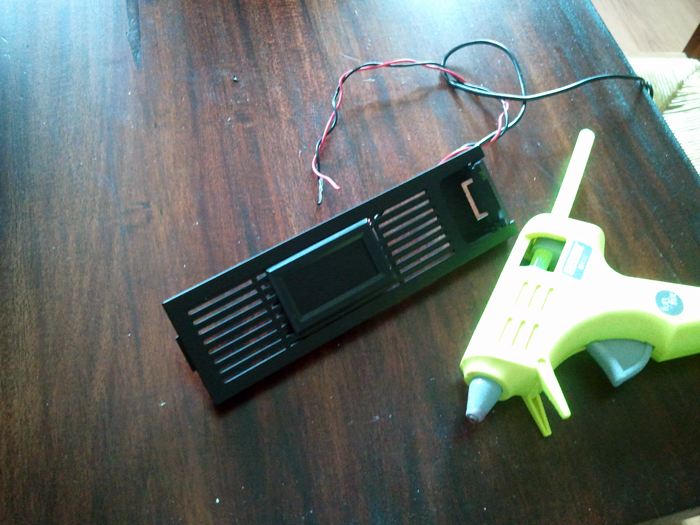

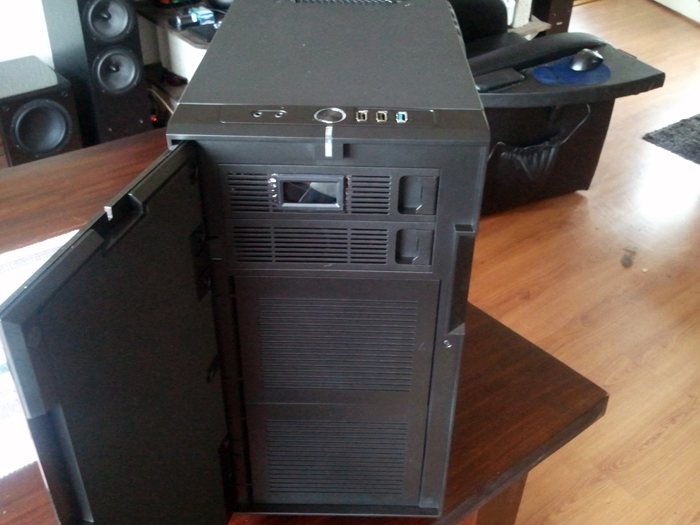

Alle NAS trenger en fysisk temp. viser.

Jeg smalt på en, jeg hadde ikke mye annet å gjøre.



Verktøy:

• Avbiter

• Limpistol

• loddebolt

• loddetinn

• heatshrinks






Ble greit nok resultat.

[Exsoldier]

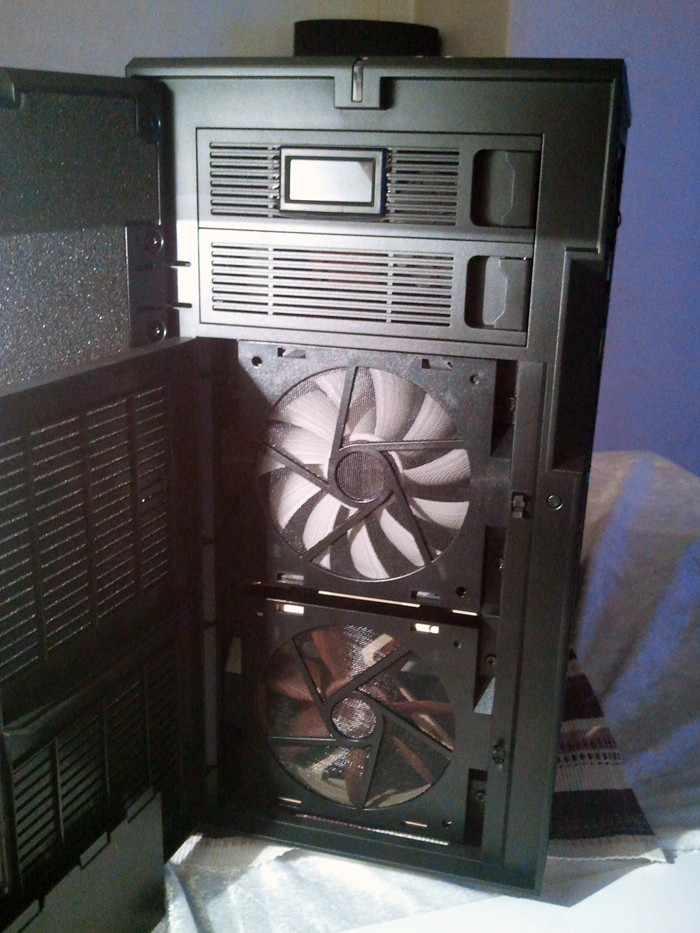

Kjedet meg i dag. Ble litt vel mye Rub n buff.

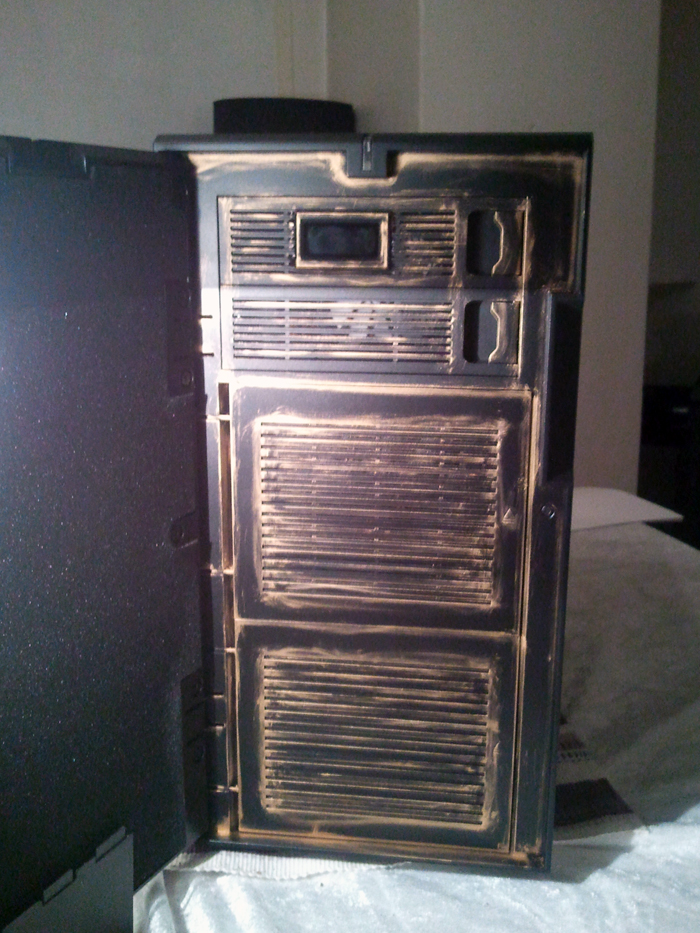

Men her er resulatet.











Vet ikke helt om det ble noe mer bioshock lignende struktur...

[Exsoldier]

Tiden er kommet for å lage preg på utsiden av kabinettet.



Jeg begynte med å finne bakgrunn fra en Bioshock logo.

Printet den ut i riktig størrelse og limte den på papp jeg hadde liggende.



Deretter gjorde jeg det samme bare la et nytt lag.

For i gi litt mer 3d preg.



Det neste steget var å lage ordene "Bioshocked NAS" i Bioshock font som ble funnet til slutt ved hjelp av google.

Limte klipte og limte denne på logoen.

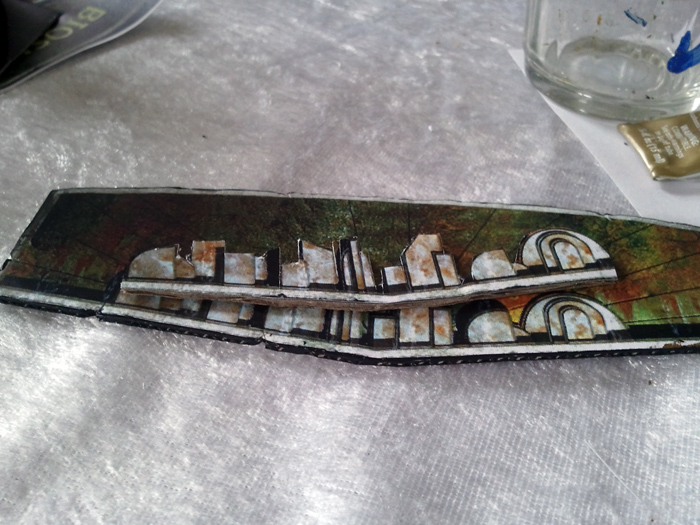

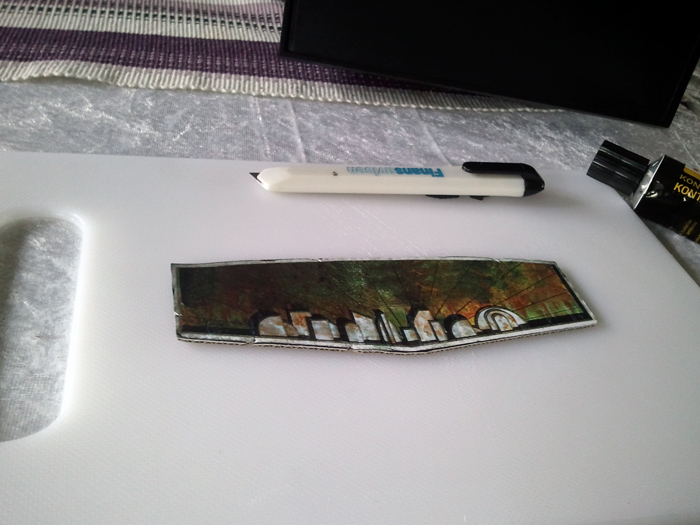

Fortsatte å legge på noen bygninger for å gi enda mer 3d effekt.

Og vips, så var den ferdig.

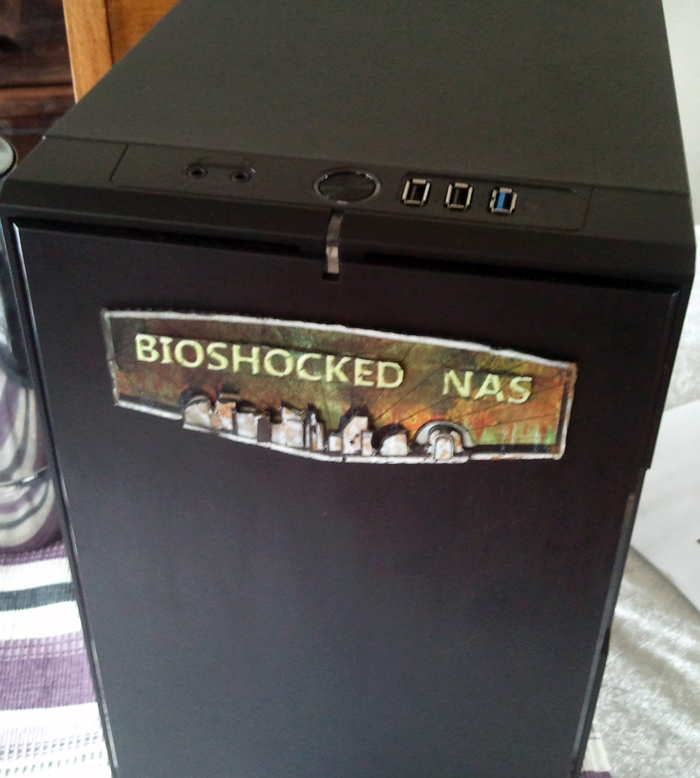

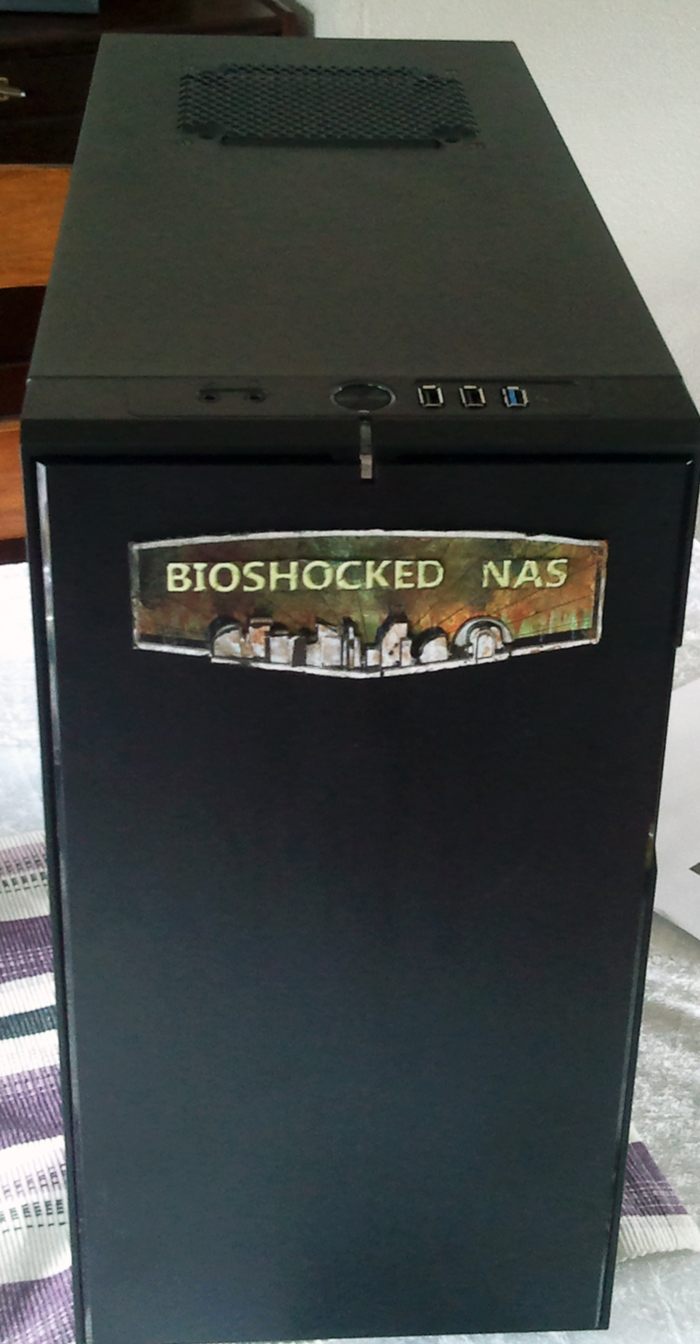

Resulat: Ble ganske fornøyd her.

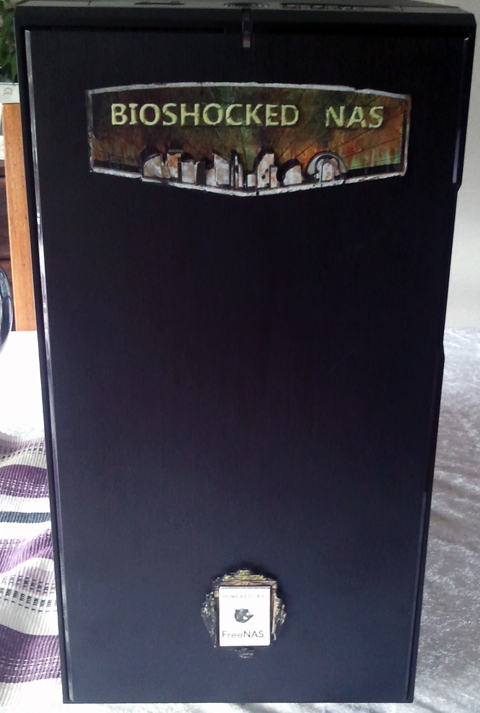

La til et emblem også.

Endret 13. mars 2012 av Exsoldier
