Utmatting av Aksel - Fiberretning?

[Joffii]

Driver med utmatting og skal sette opp et korigert Smith diagram.



Men under redusering av amplitude spenning der jeg skal finne



b(total) som er b1*b2*b3



b1, Dimmensjonseffekt har jeg funnet

b2, Overflatens betydning har jeg funnet

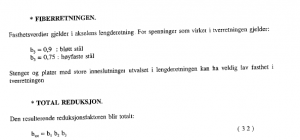

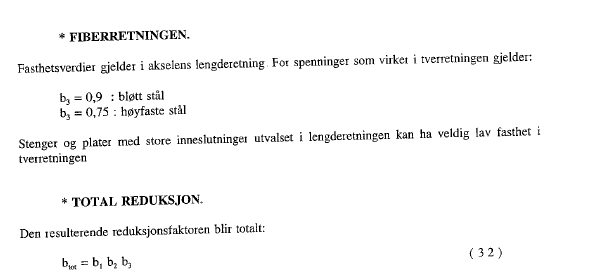

Så da er b3, fiberretningen problemet. Fasit vil sette den til 1, og henviser til bildet jeg legger ved. Jeg skjønner ikke hvorfor.





edit. Kan nevne at materiale er St50-2

Endret 7. mars 2012 av JeepersCreepers
