Trenger hjelp til PLS programering!

[stelar7]

Hei!



Har fått i oppgave å programmere en PLS som skal styre dreieretningen til en motor.

Motoren skal styres av en start knapp og en stopp knapp.

Ved 2 trykk på start skal motoren starte.

Ved trykk på stopp skal motoren stoppe etter 5 sec.

Ved trykk på start etter at motor er startet skal dreieretning endres

PLS er av type EASY 512-AC-RC

_______________________________________________________________________

Vet ikke hvordan eg skal få dette til.

start/stopp burde gå fint, men er ikke sikker på hvordan eg skal klare den siste delen.

(Ved trykk på start etter at motor er startet skal dreieretning endres)

[norskgoy]

Nå er det år og dag siden jeg drev med PLS, så hvordan selve programmeringen gjøres vet jeg ei. Men du må forandre på to av fasene (antar det er en 3-fasmotor). Dvs en paralellkobling over den kontaktor som styrer en retning. Dermed får man to kontaktorer, som innbyrdes slår hver andre ut så ikke begge kan "står på" samtidig.



Ett dykk ned i manualen vil sikkert hjelpe på det rent programmessige. Men det var kanskje eksakt det du spurte om. Så det er ikke meningen med et "besserwissersvar" altså .

Endret 7. mars 2012 av norskgoy

[stelar7]

koblingen har eg ferdig. Dvs. PLS, kontaktorer og brytere er koblet slik de skal, men selve PLS programmet er jeg usikker på hvordan skal lages..





Må bruke Ladder Diagram(LD) btw...

Endret 7. mars 2012 av stelar7

[Thomas.]

koblingen har eg ferdig. Dvs. PLS, kontaktorer og brytere er koblet slik de skal, men selve PLS programmet er jeg usikker på hvordan skal lages..





Må bruke Ladder Diagram(LD) btw...

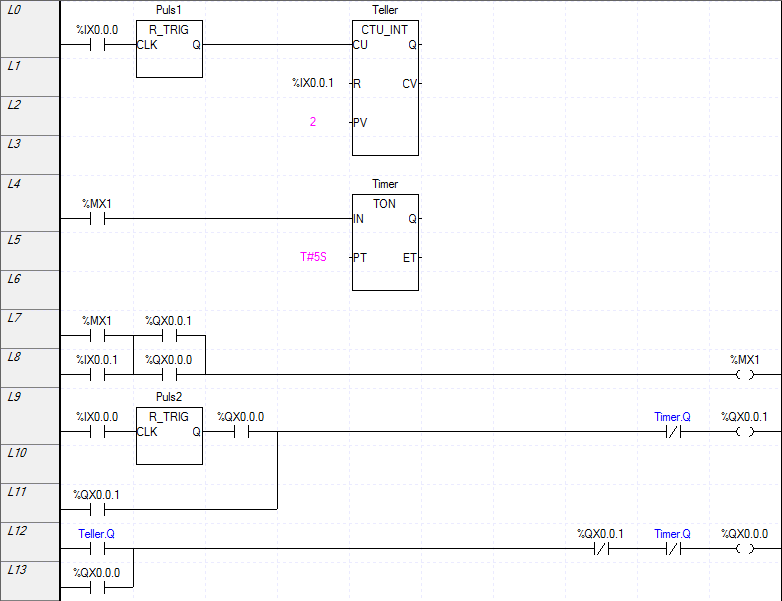

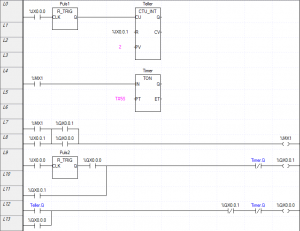

Her har jeg laget et program (se bilde)

IX0.0.0 = Startknapp

IX0.0.1 = Stoppknapp

QX0.0.0 = Hovedkontakter

QX0.0.1 = Kontaktor andre veien



Bare spørre hvis det er noe du ikke skjønner!

[stelar7]

Her har jeg laget et program (se bilde)

IX0.0.0 = Startknapp

IX0.0.1 = Stoppknapp

QX0.0.0 = Hovedkontakter

QX0.0.1 = Kontaktor andre veien



Bare spørre hvis det er noe du ikke skjønner!



får den til å bytte 1 gang, men ikke mer. (dvs. fra Q1 til Q2, men ikke fra Q2 til Q1)





Legger ved det slik som det ser ut nå...



hadde også vert fint om du kunne ha laget det i "easySoft" som er det eneste programmet som vi får bruke til denne oppgaven, men ikke nødvendig

PLS-H.rar

Endret 8. mars 2012 av stelar7

[Thomas.]

Her har jeg laget et program (se bilde)

IX0.0.0 = Startknapp

IX0.0.1 = Stoppknapp

QX0.0.0 = Hovedkontakter

QX0.0.1 = Kontaktor andre veien



Bare spørre hvis det er noe du ikke skjønner!



får den til å bytte 1 gang, men ikke mer. (dvs. fra Q1 til Q2, men ikke fra Q2 til Q1)





Legger ved det slik som det ser ut nå...



hadde også vert fint om du kunne ha laget det i "easySoft" som er det eneste programmet som vi får bruke til denne oppgaven, men ikke nødvendig



Trur dette skal fungere da

2 trykk = Q1. Et trykk til starter Q2. Stopper etter 5 sek når du trykker stoppknapp.



Du bør legge inn forigling i koblingen din i tillegg, så du er sikker på at de ikke kobler inn likt. Bare legge Q2 fra PLSen gjennom en NC kontakt på Q1 før du går til spolen på Q2.

pls.rar

Endret 8. mars 2012 av Thomas.

[stelar7]

2 trykk = Q1. Et trykk til starter Q2. Stopper etter 5 sek når du trykker stoppknapp.



Du bør legge inn forigling i koblingen din i tillegg, så du er sikker på at de ikke kobler inn likt. Bare legge Q2 fra PLSen gjennom en NC kontakt på Q1 før du går til spolen på Q2.



joda, det funker slik av 2 trykk for å starte og et trykk for å bytte...

men, oppgaven er slik at HVER gang knappen blir trykket skal det bytte...

dvs. at trykke 2 ganger så starter den første gang, så for hvert trykk etter motor er startet skal det bytte (Q1 til Q2, Q2 til Q1. osv...)

[Thomas.]

2 trykk = Q1. Et trykk til starter Q2. Stopper etter 5 sek når du trykker stoppknapp.



Du bør legge inn forigling i koblingen din i tillegg, så du er sikker på at de ikke kobler inn likt. Bare legge Q2 fra PLSen gjennom en NC kontakt på Q1 før du går til spolen på Q2.



joda, det funker slik av 2 trykk for å starte og et trykk for å bytte...

men, oppgaven er slik at HVER gang knappen blir trykket skal det bytte...

dvs. at trykke 2 ganger så starter den første gang, så for hvert trykk etter motor er startet skal det bytte (Q1 til Q2, Q2 til Q1. osv...)



Ah Da blir det noe slikt. Fungerer i simulatoren hvertfall

pls.rar

[stelar7]

Ah Da blir det noe slikt. Fungerer i simulatoren hvertfall



Hvor fant du versjon 6.90?

Vi har bare 6.30 så får ikke åpnet filen :/

[Thomas.]

Ah Da blir det noe slikt. Fungerer i simulatoren hvertfall



Hvor fant du versjon 6.90?

Vi har bare 6.30 så får ikke åpnet filen :/



Jeg fant den her:

ftp://ftp.moeller.net/EASY/EASY-SOFT_DEMO/ES-V690Demo.exe

[stelar7]



Jeg fant den her:

ftp://ftp.moeller.ne...ES-V690Demo.exe



den linken funker ikke for meg :O

ikke noen andre eg kjenner heller...

[Thomas.]

Jeg fant den her:

ftp://ftp.moeller.ne...ES-V690Demo.exe



den linken funker ikke for meg :O

ikke noen andre eg kjenner heller...



Prøv gå hit: http://downloadcente...e5-5a51937b7166

og trykk "easySoft-Pro V6.90 Demo". Men det er bare en demo,



Legger med et screenshot av programmet da.

[stelar7]

Legger med et screenshot av programmet da.



Fungerer enda ikke, men takk for hjelp!

[Thomas.]

Legger med et screenshot av programmet da.



Fungerer enda ikke, men takk for hjelp!



Hva fungerer ikke?

PLS-programmet på bilde i forrige innlegg fungerer akkurat som du ville



dvs. at trykke 2 ganger så starter den første gang, så for hvert trykk etter motor er startet skal det bytte (Q1 til Q2, Q2 til Q1. osv...)

[stelar7]





Hva fungerer ikke?

PLS-programmet på bilde i forrige innlegg fungerer akkurat som du ville



dvs. at trykke 2 ganger så starter den første gang, så for hvert trykk etter motor er startet skal det bytte (Q1 til Q2, Q2 til Q1. osv...)



mente at linken ikke fungerte xD

programmet på bildet fungerer utmerket
