Bygging av rørkabinett i aluminium!

Om prosjektet:
Det er på tide med ett nytt kabinett prosjekt, og denne gangen ville jeg lage ett kabinett som skiller seg ut fra mengden. Jeg skal lage et nytt rørkabinett i aluminium! Kabinettet skal bestå av to rør som er delt på midten og koblet sammen med to "midtdelere". Midtdelerene skal også fungere som kablekanaler mellom de to sidene. Til slutt skal alt monteres på en fot for å heve det fra bakken. Utformingen av fronten er enda litt usikker og tar gjerne imot tips fra dere i kommentartråden. Av materialer skal jeg bruke 15mm firkantbolt til sammen og 3mm plater. Alt skal skrus sammen, ingen sveising. Målene på kassen uten fot vil bli: 37x28.5x3 (bxhxd). Innvendig skal jeg mest sannsynlig montere ett mATX hovedkort sammen med en SSD og et ekstra skjermkort.

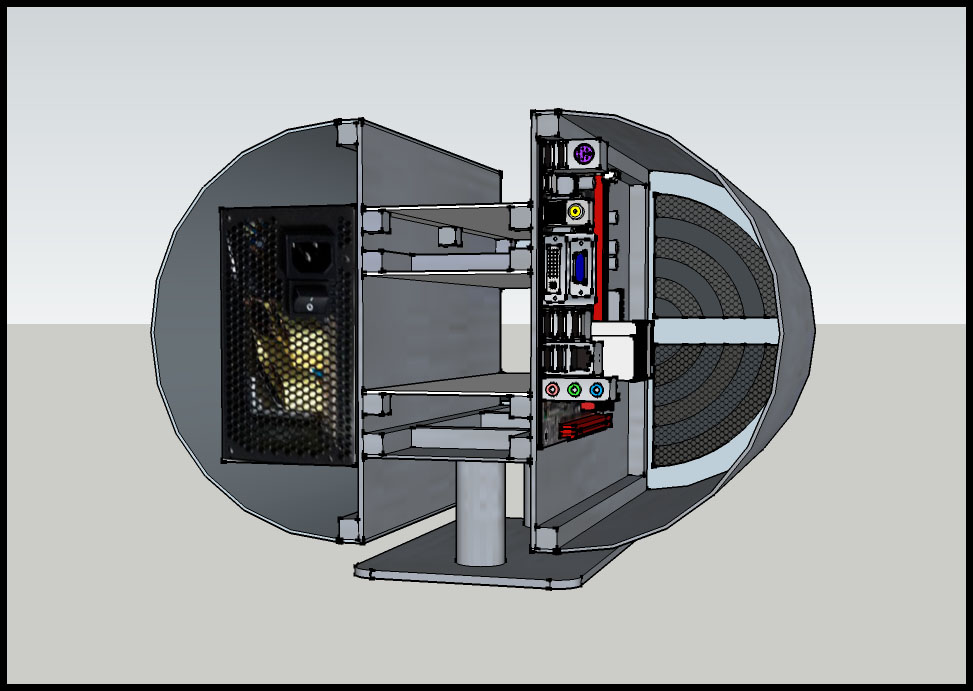

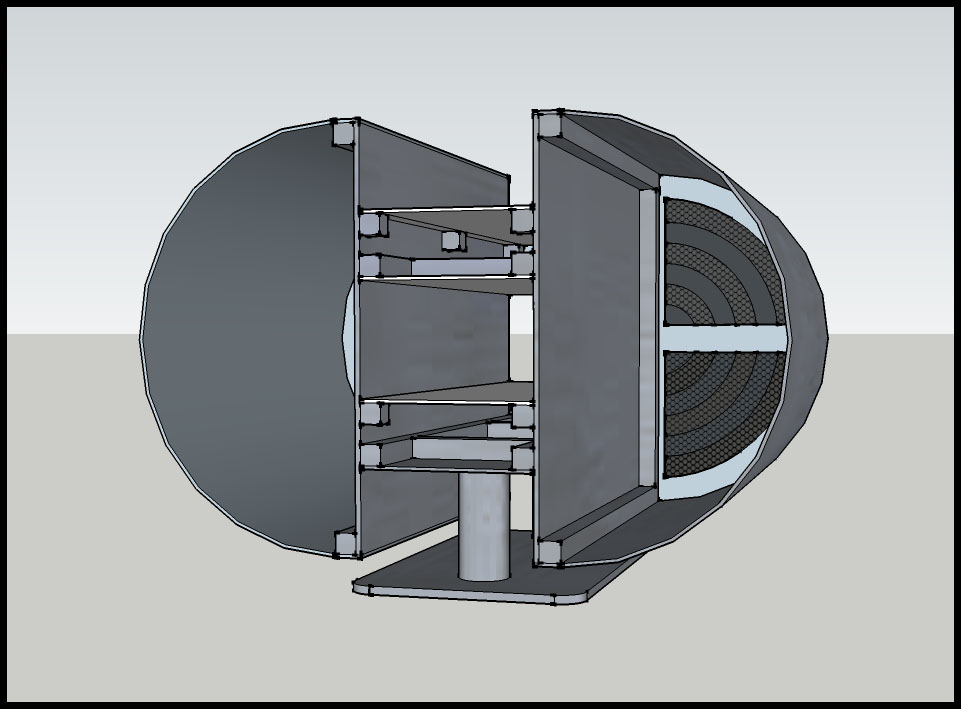

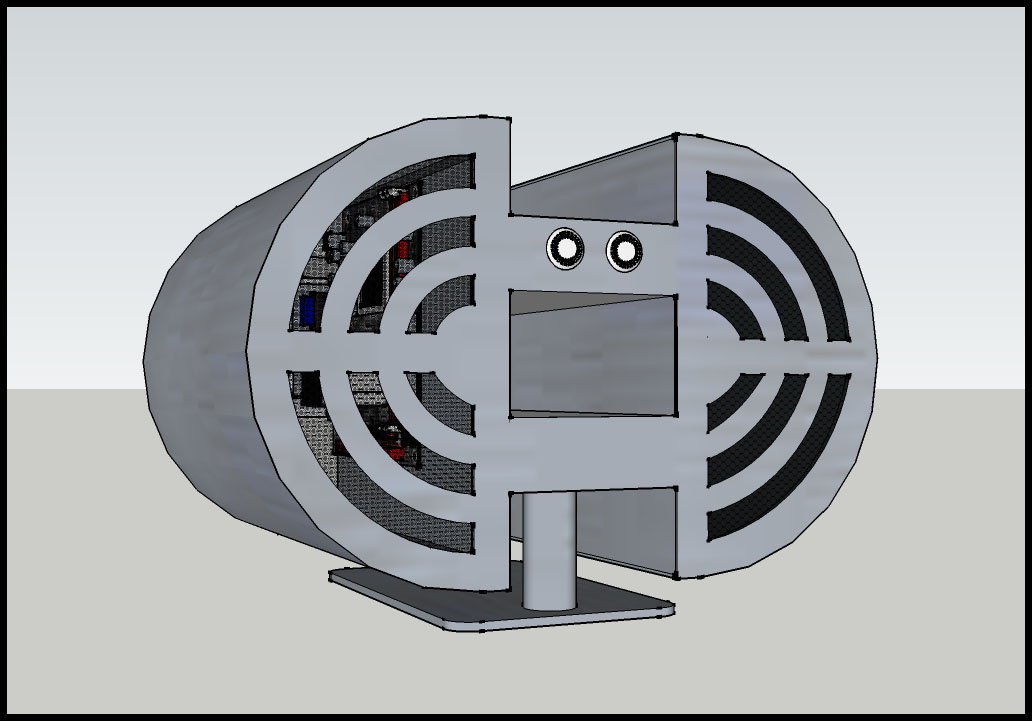

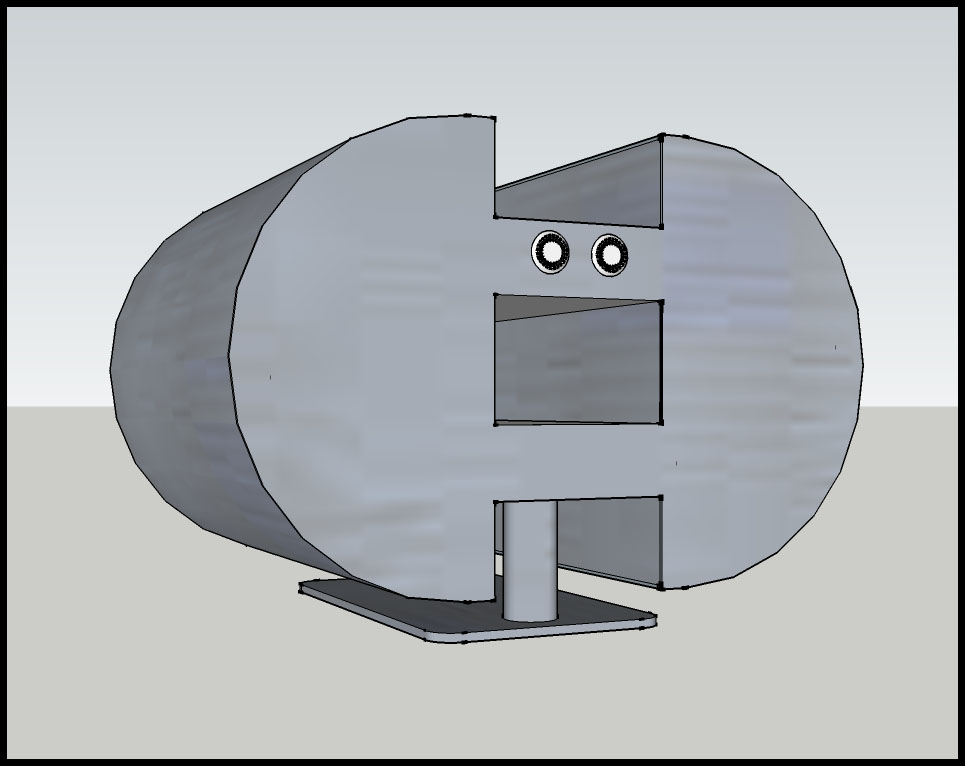

Skisser:






Sponsorer:

Gigabyte sponser prosjektet med hovedkort.





Corsair sponser prosjektet med SSD, RAM og PSU.



Ernestus sponser prosjektet med aluminium og maskinerer delene.

Tusen takk for sponsingen!


Hardware:

• SSD: Corsair Force Series GT 120GB
• Minne: Corsair Dominator GT DDR3-2133 CL9 16GB
• PSU: Corsair AX 750W

Det er alltid hyggelig med en liten kommentar i kommentartråden


Kommentratråd: KLIKK!

Endret 18. september 2014 av Mr.Anki

[Mr.Anki]

Trenger din hjelp





Trenger hjelp meg å finne et passende navn til kabinettet og jeg trenger hjelp med å tegne en kul front. Mitt forrige rørkabinett hadde navnet MeTube, så ser for meg noe ala dette. Men alle forslag tas i mot med takk!



Legger ved en SketchUp fil av fronten om noen har lyst til å komme med et bidrag eller to



http://www.2shared.com/file/7NNlSh66/Front.html





Alle bidrag kan postes i kommentartråden.



Kommentartråd: KLIKK!

Endret 20. februar 2012 av Mr.Anki

[Mr.Anki]

Update #1- Kutting av ramme





Har kjøpt meg 6 meter 15mm aluminiumsbolt som jeg skal bruke til rammen. Bruker en vanlig kappsag med treblad under kappingen, dette gikk veldig fint. Skal du prøve det samme selv en gang ta deg god tid og pass på at materialet ligger stødig.

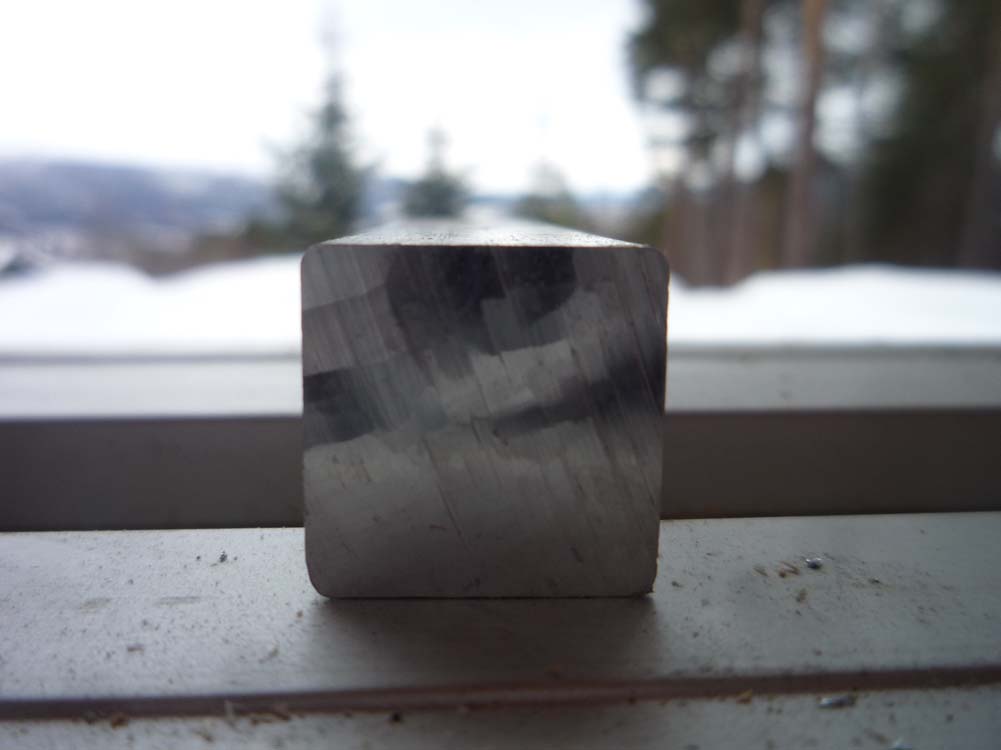

Aluminiumen:

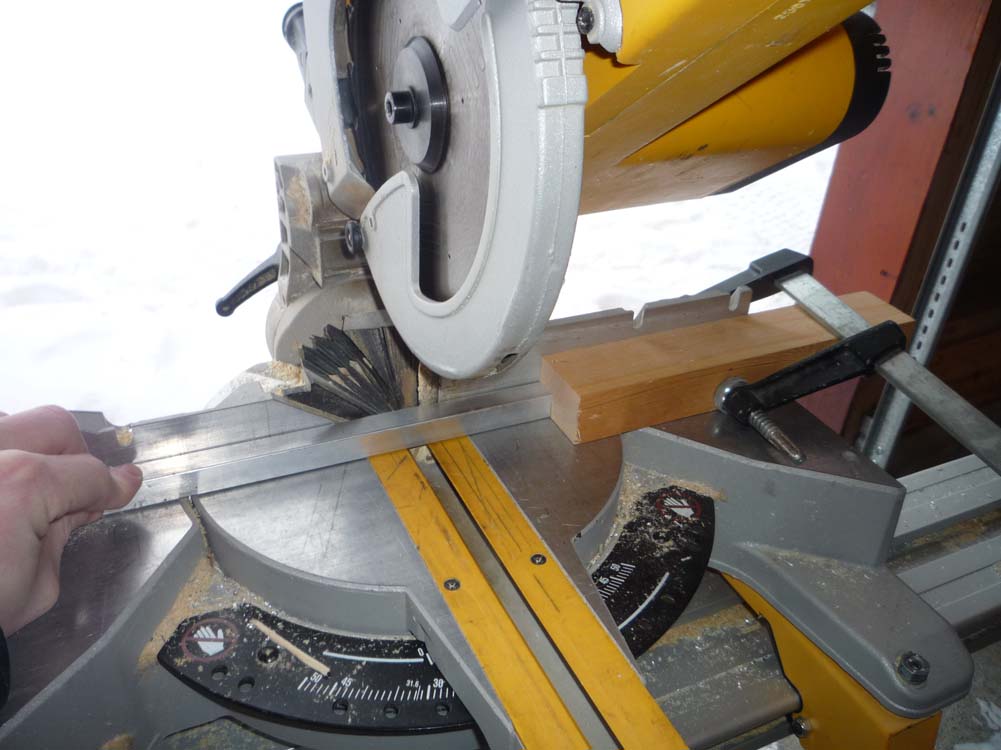

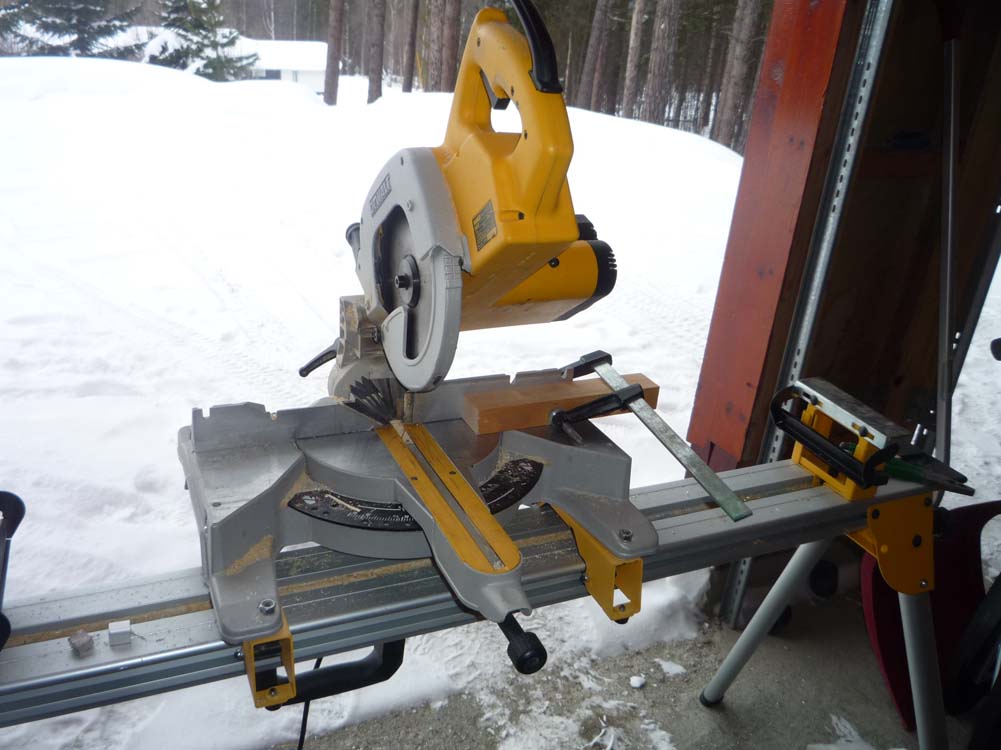

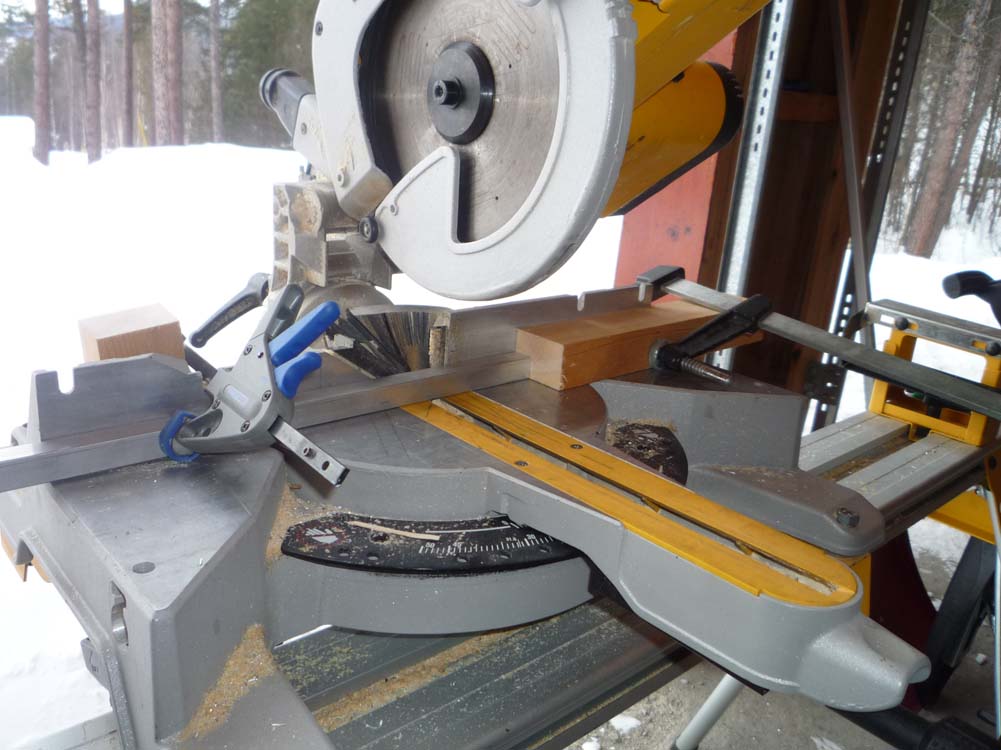

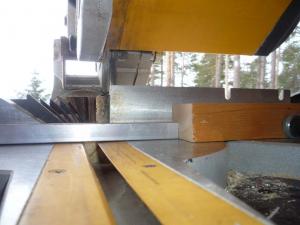

Startet med å rigge opp sagen til de første lengdene:

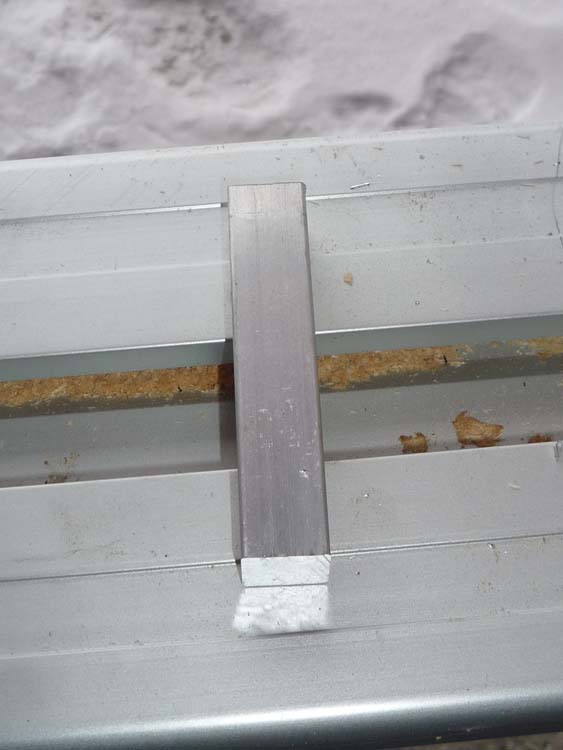

Første prøvekutt, denne skal brukes i midtdeleren:

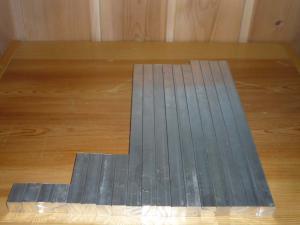

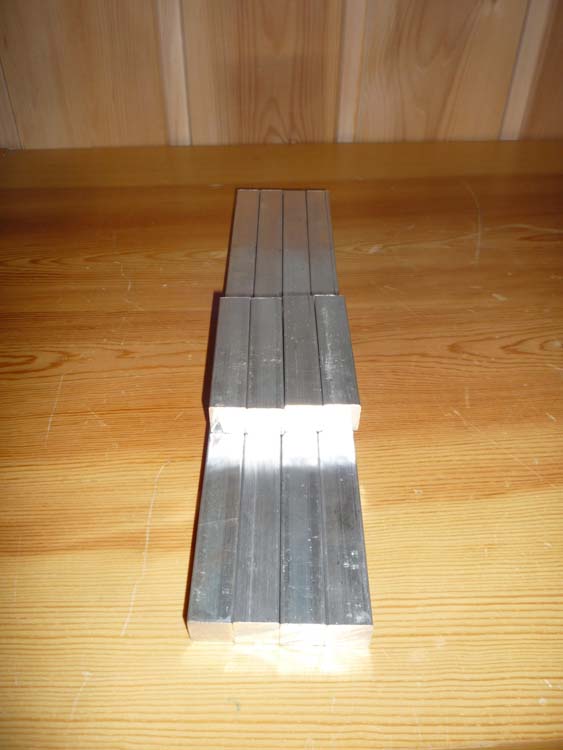

Alle bitene jeg trenger så lagt ferdig kappet:

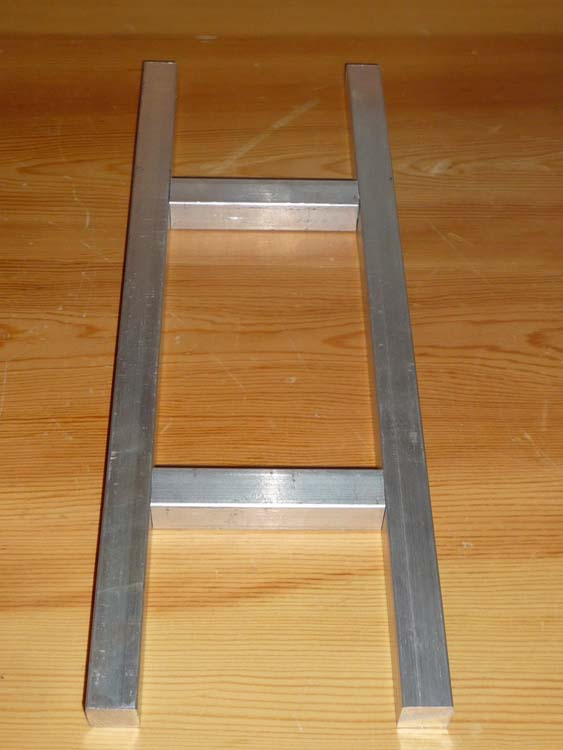

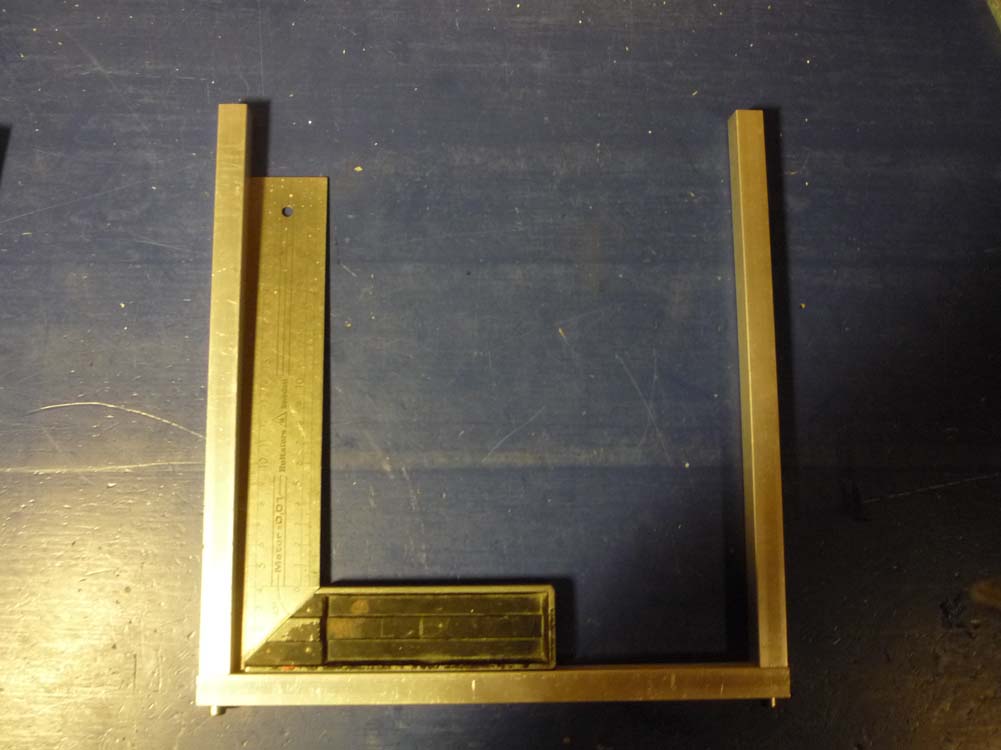

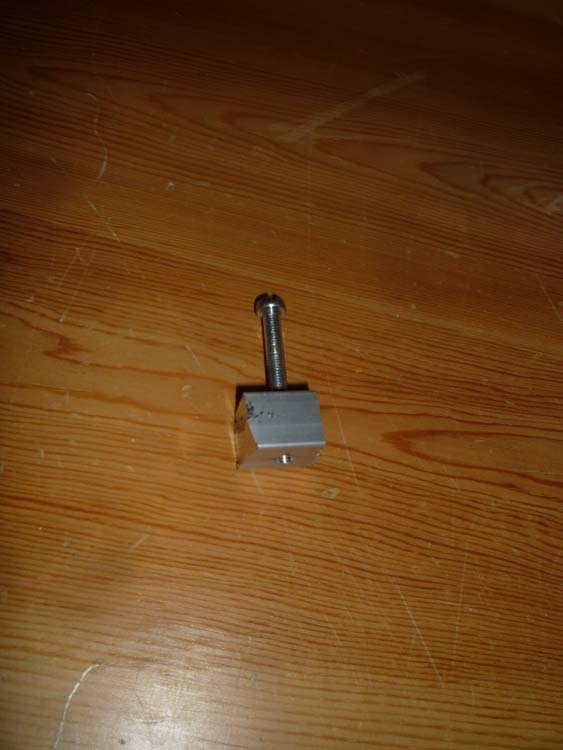

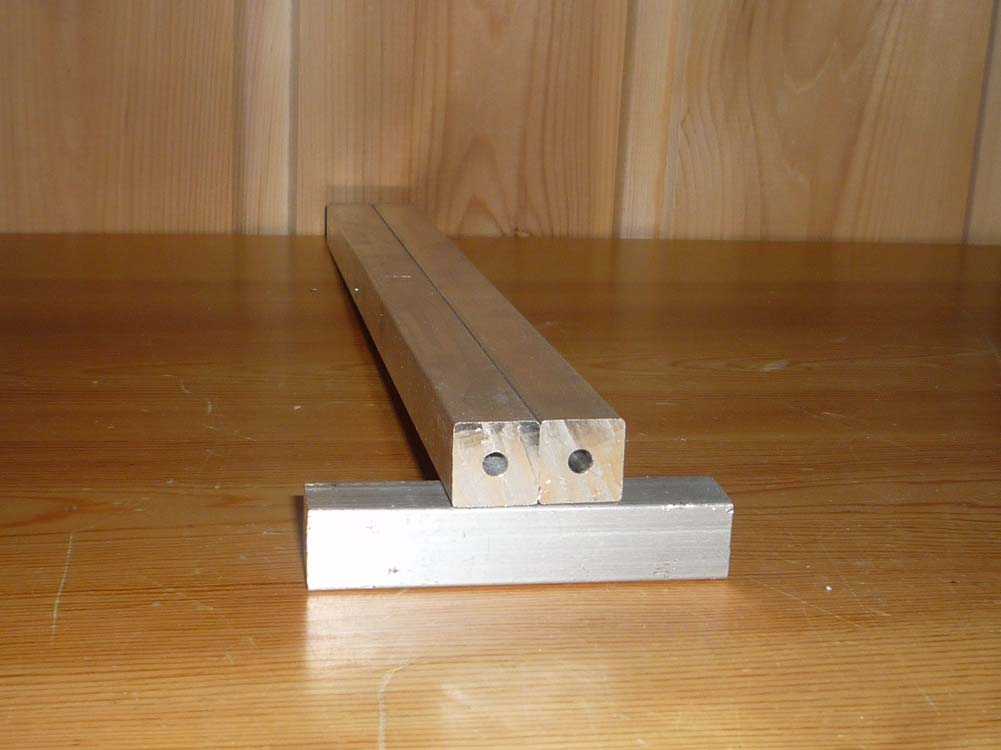

Liten test av midtdeleren:

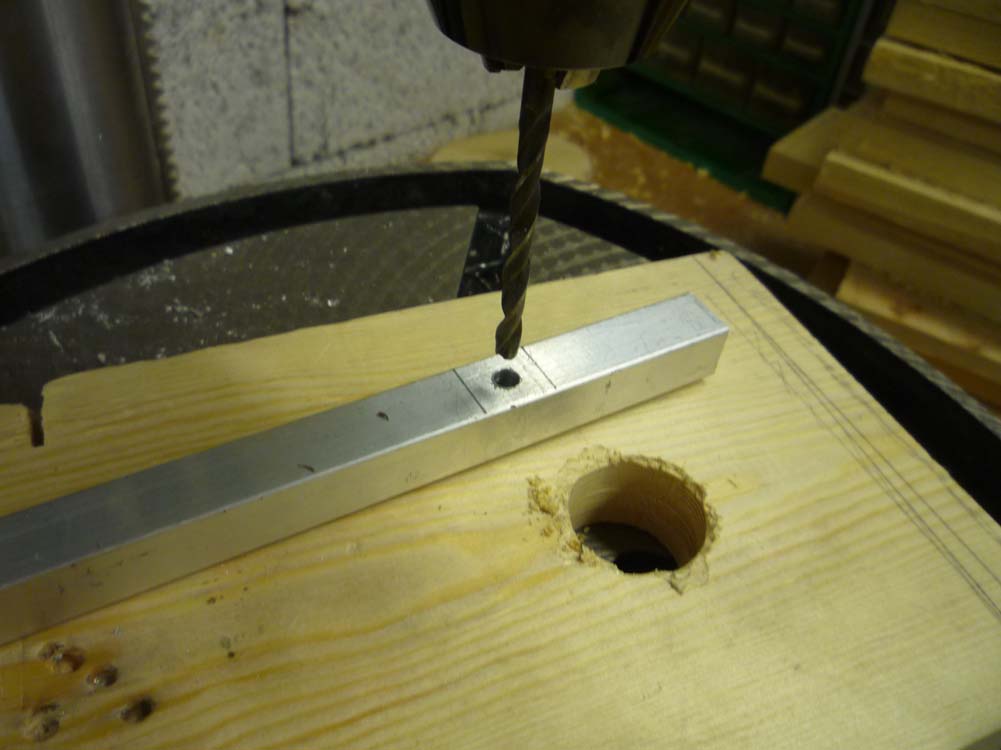

Skal bruke M5 skruer i rammen, borret først med 4.5mm bor:











Kom gjerne med innspill og kommentarter i kommentartråden





Kommentratråd: KLIKK!

Endret 20. februar 2012 av Mr.Anki

[Mr.Anki]

Update #2- Boring av ramme

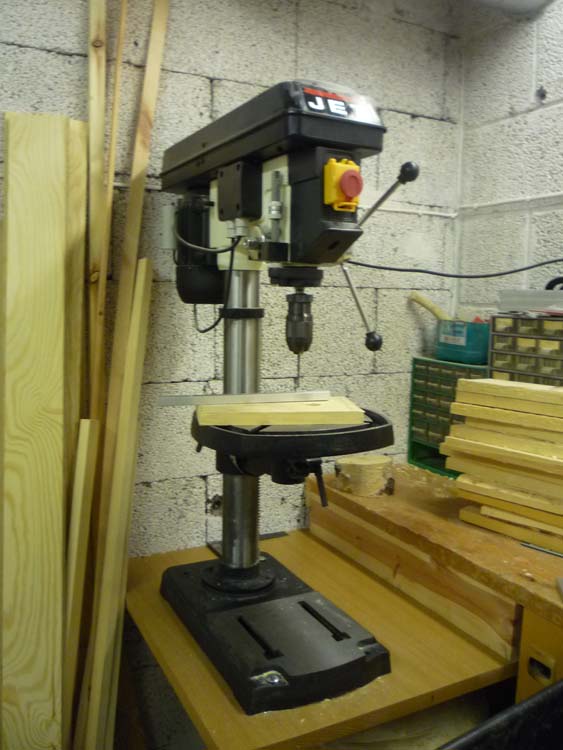

Har fått boret hull til alle skruene i rammen nå. Brukte 4.2 mm der jeg senere skal gjenge og 5 mm på resten. Brukte søylebormaskin og holdt delene fast med tang. Ikke det beste, men det fungerte fint.

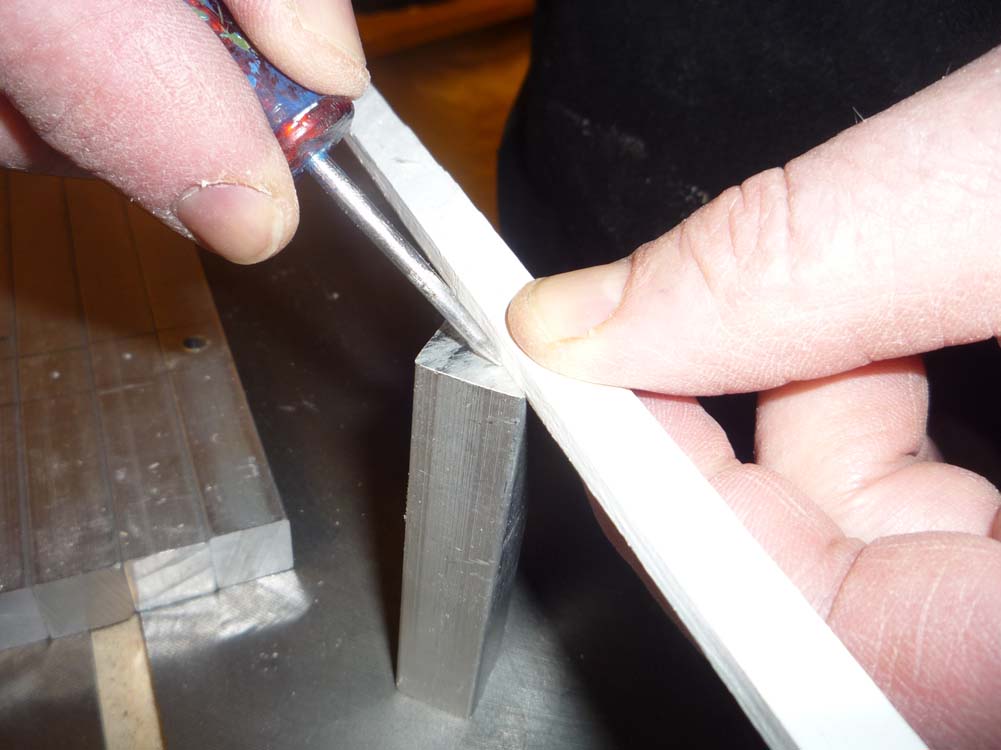

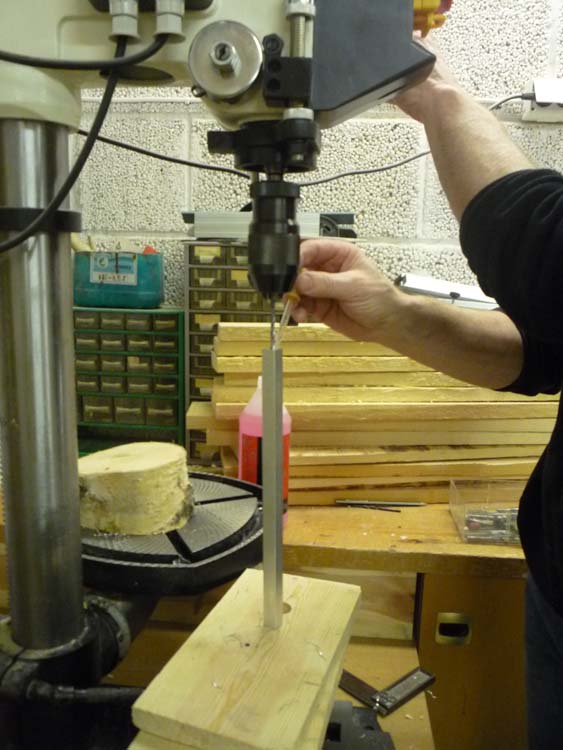

Markering av deler, brukte syl for å få boret til å riktig:

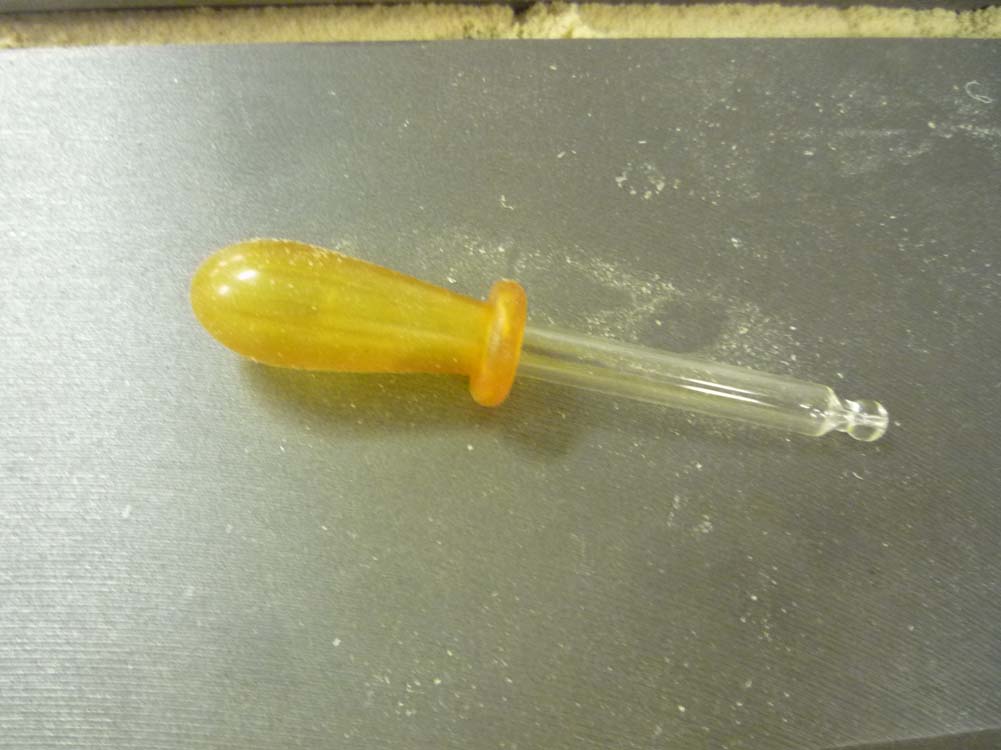

Brukte dråpeteller for å få smurt med rødsprit:

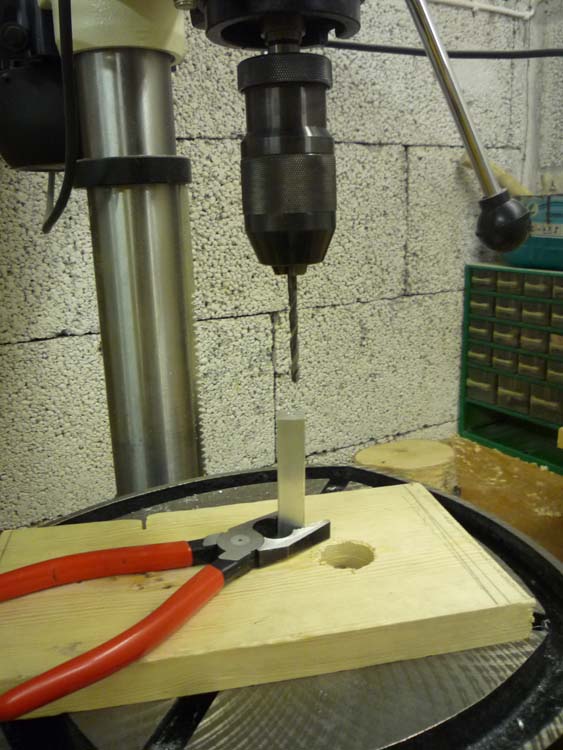

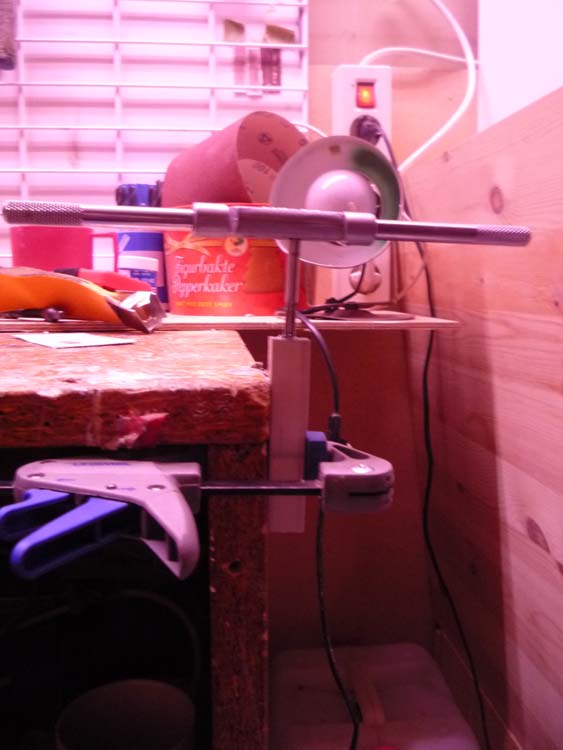

Hadde ingen skrustikke å bruke så en tang gjorde noe av samme nytten:







De andre hullene var enklere å bore:

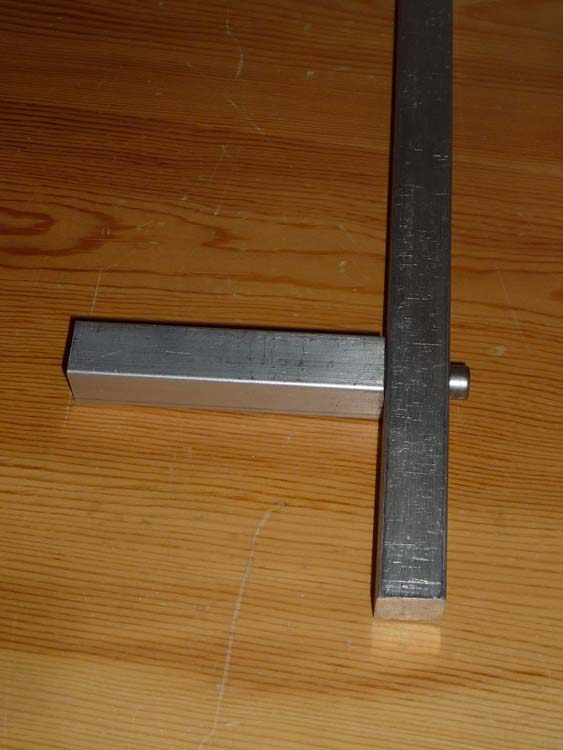

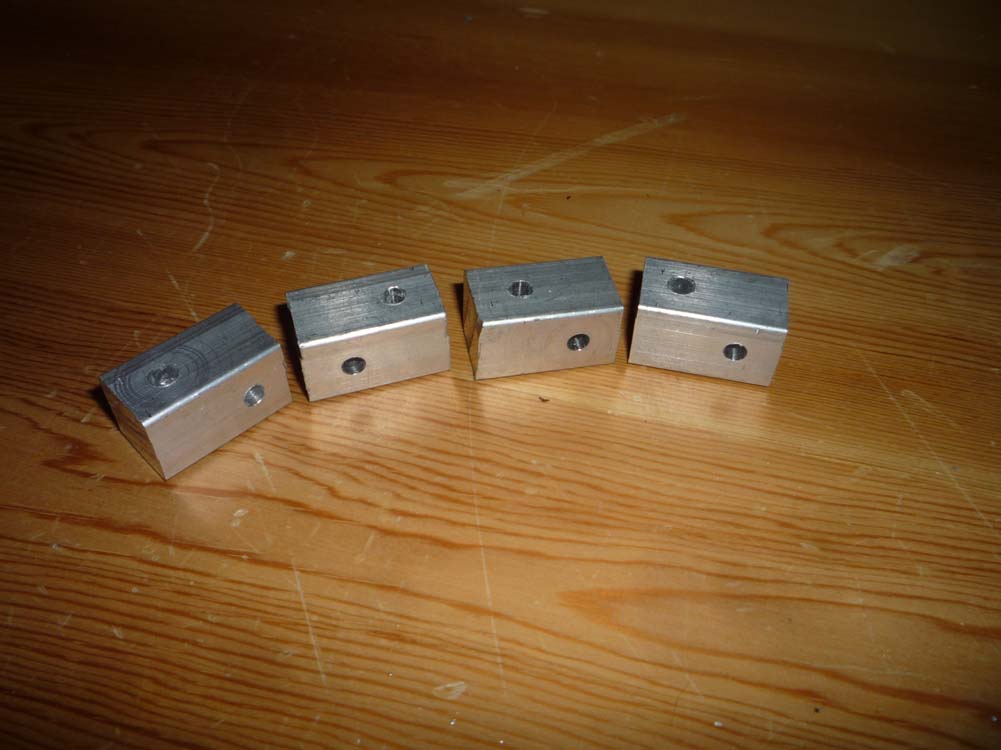

Noe av resultatet:









Neste nå blir å gjenge alle delene og begynne å skru alt sammen. Har bestilt skruer, så de kommer nok om et par uker.





Kommentratråd: KLIKK!

[Mr.Anki]

Update #3 - Gjenging av ramme



Har fått gjenget opp alle hullene i rammen nå og er klar for å skru den sammen. Brukte også her rødsprit for å smøre.

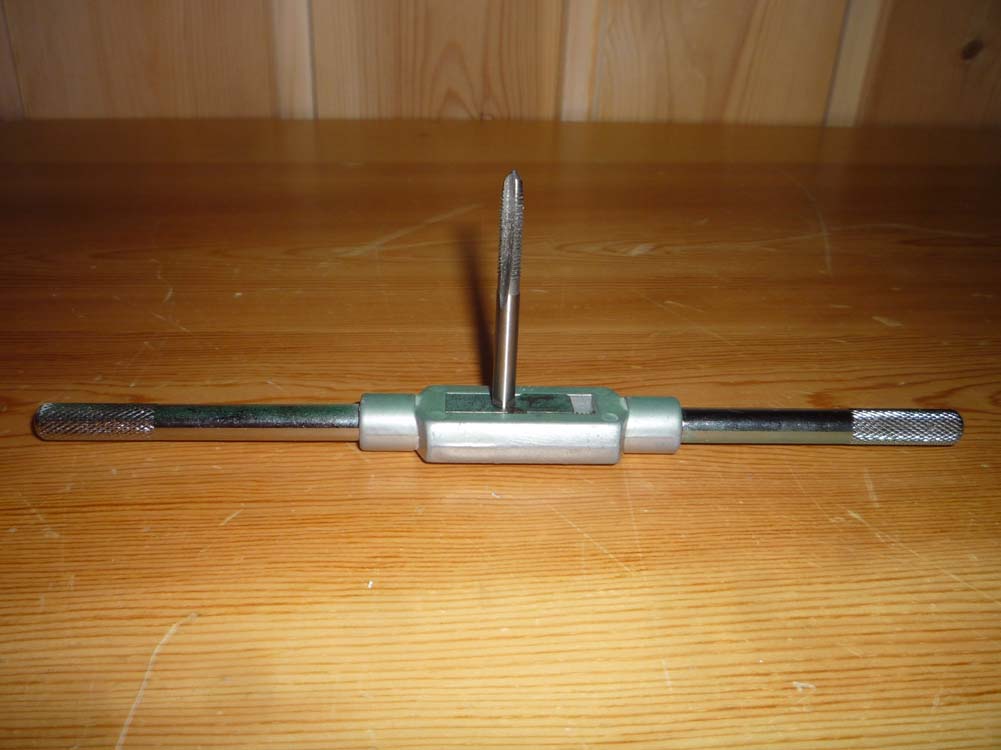

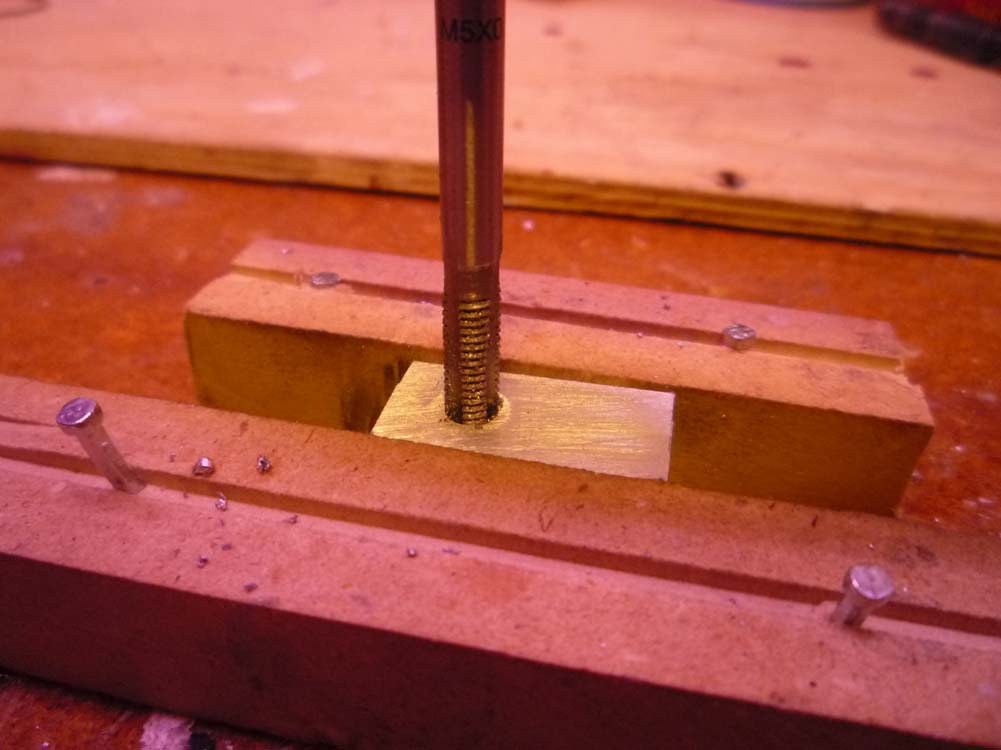

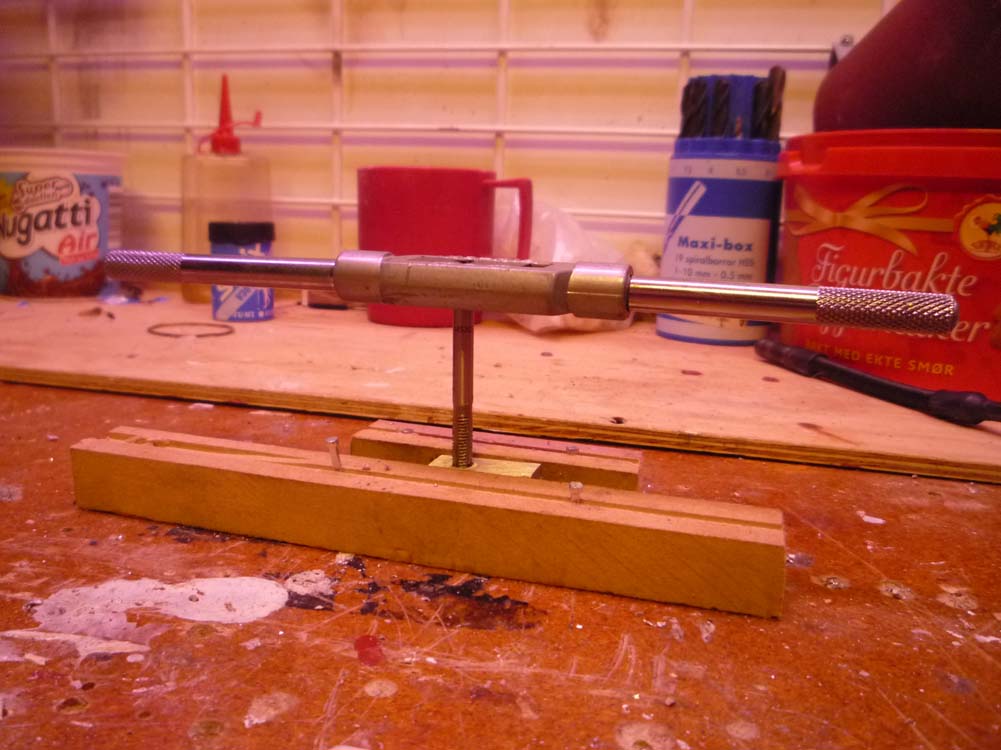

Gjening:

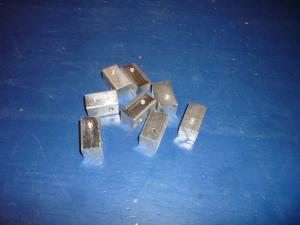

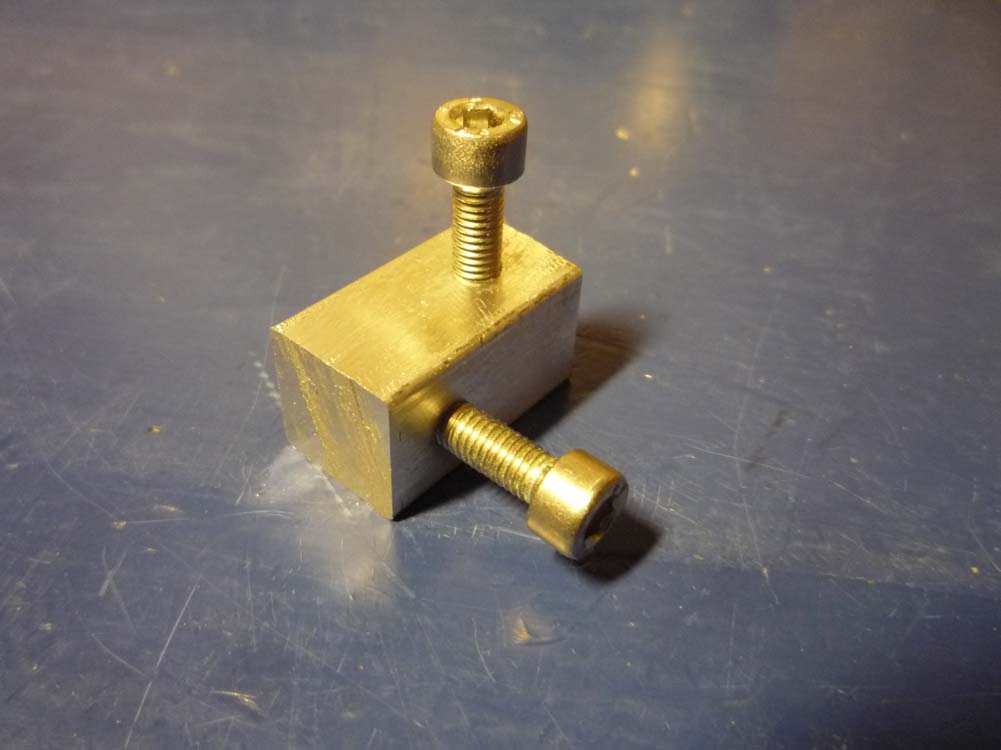

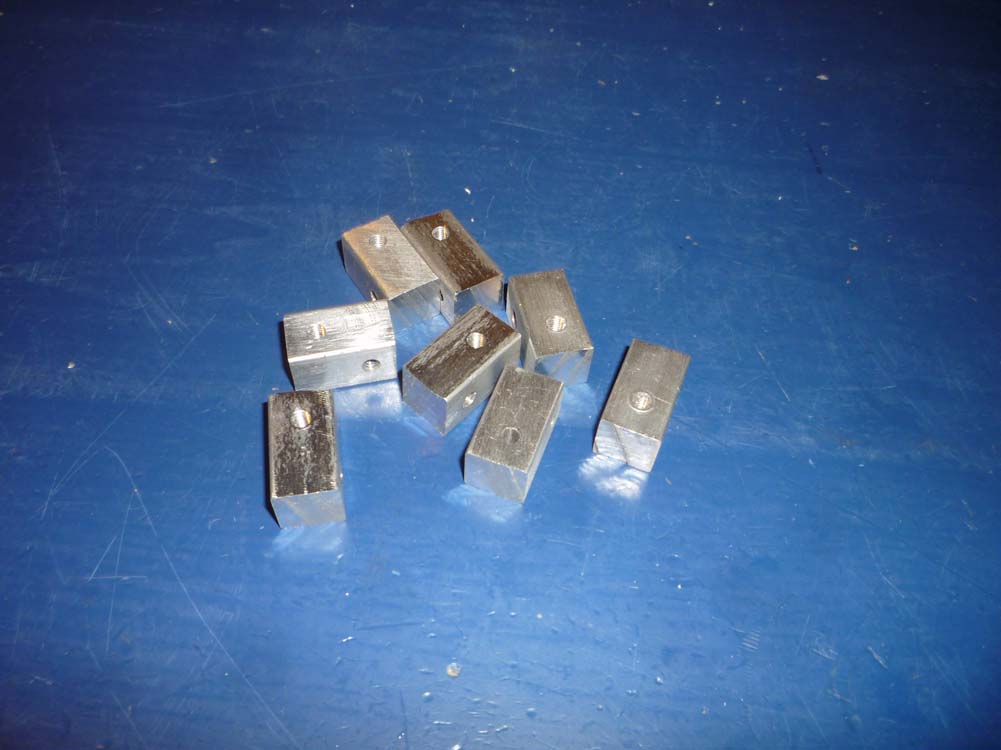

Resultater og litt prøvemontering:













Venter fremdeles på skurene jeg skal bruke, men skal prøve å skru sammen alle delene med noen andre skruer jeg har liggende. Ny oppdatering om ikke lenge





Kommentratråd: KLIKK!

[Mr.Anki]

Corsair sponser prosjektet









Corsair sponser prosjektet med SSD, RAM og PSU.



• Corsair Force Series GT

• Corsair Dominator GT DDR3-2133 CL9 16GB

• Corsair AX 750W








Tusen takk for støtten







Kommentartråd: KLIKK!

Endret 5. mars 2012 av Mr.Anki

[Mr.Anki]

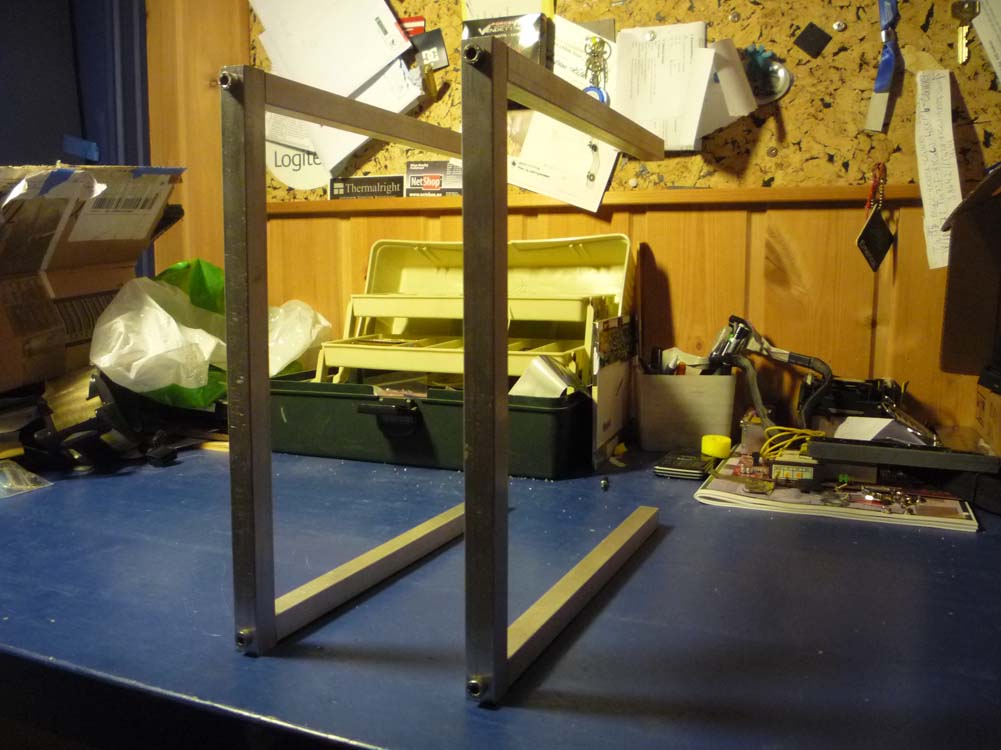

Update #4 - Prøvemontering av ramme



Har prøvd å skrudd sammen rammen med noen skruer jeg hadde liggende. Det ser ut til at alle gjengene og hullene passer fint med hverandre



Satser på at de nye skruene kommer i løpet av uka.

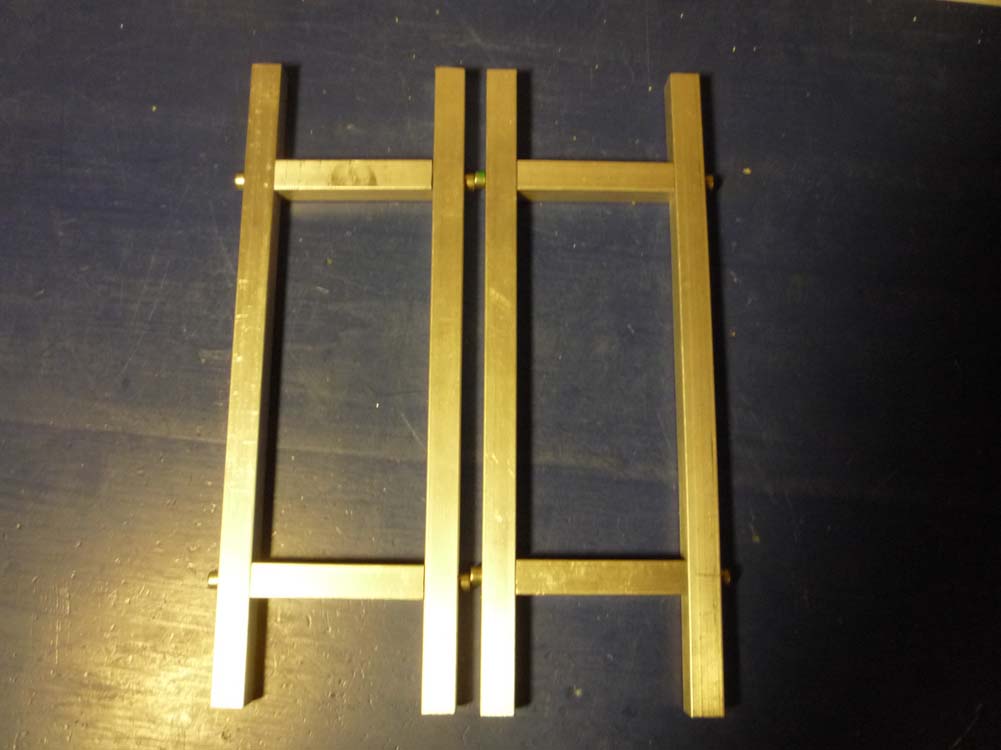

Midtdelerne:

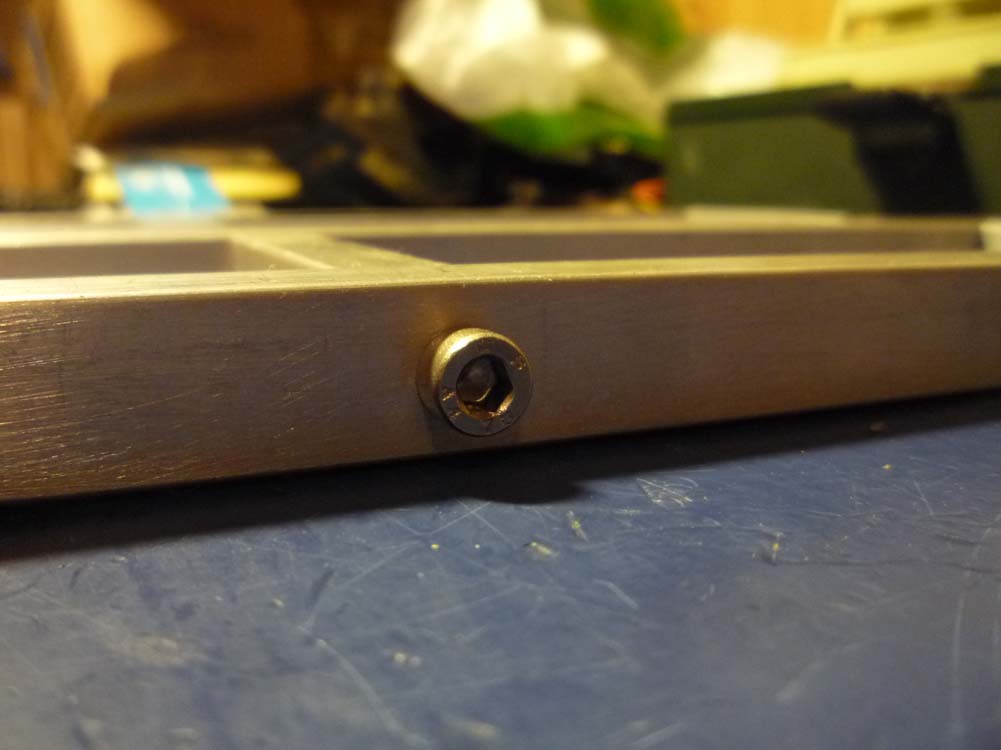

Umbrakoskruer:

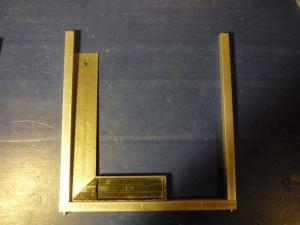

Resten av rammen:

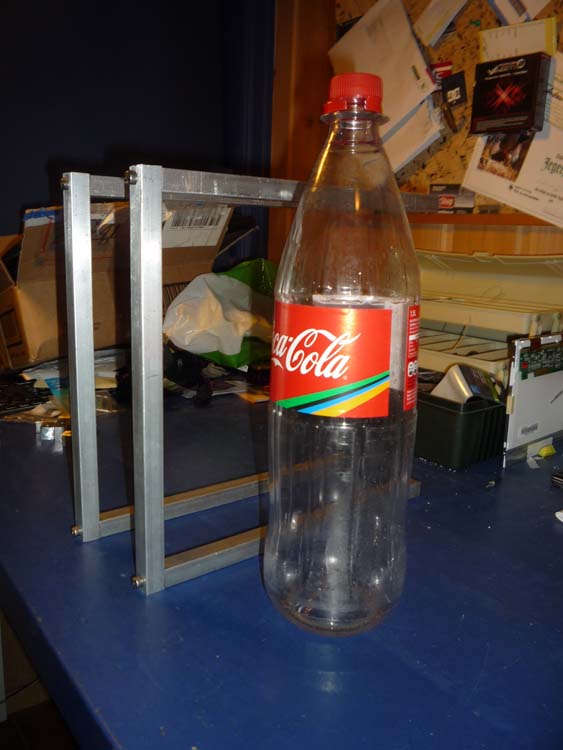

Her får dere et litt bedre bilde på hvor stort kabinettet blir:









Mandag kommer pakken med deler fra Corsair, bilder kommer









Kommentartråd: KLIKK!

Endret 10. mars 2012 av Mr.Anki

[Mr.Anki]

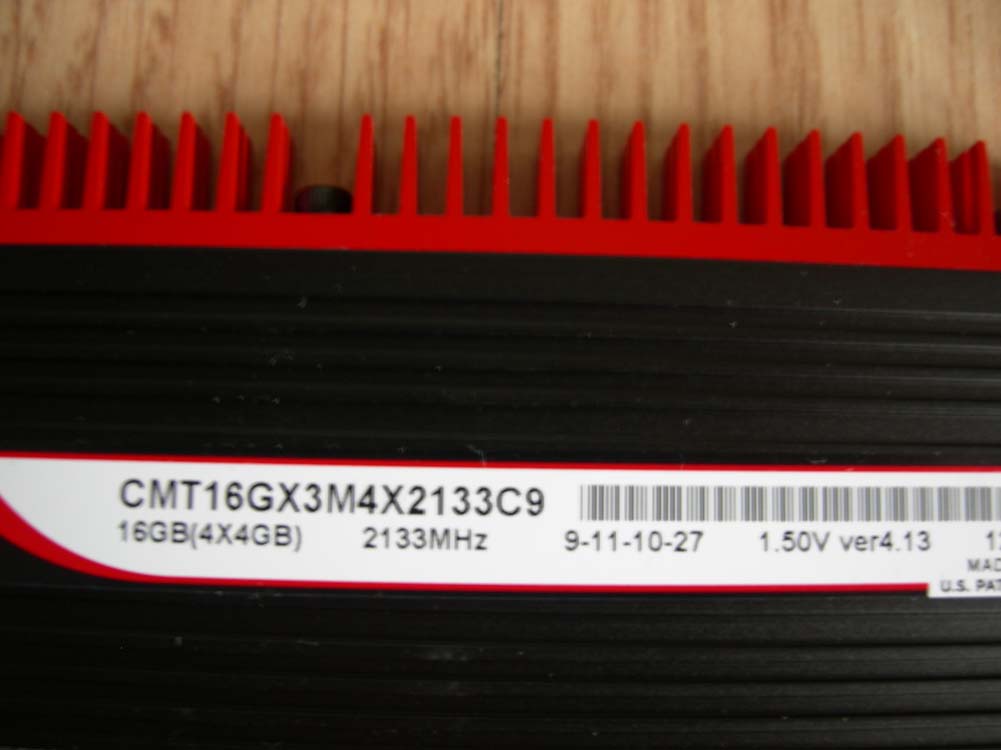

Pakken fra Corsair har kommet

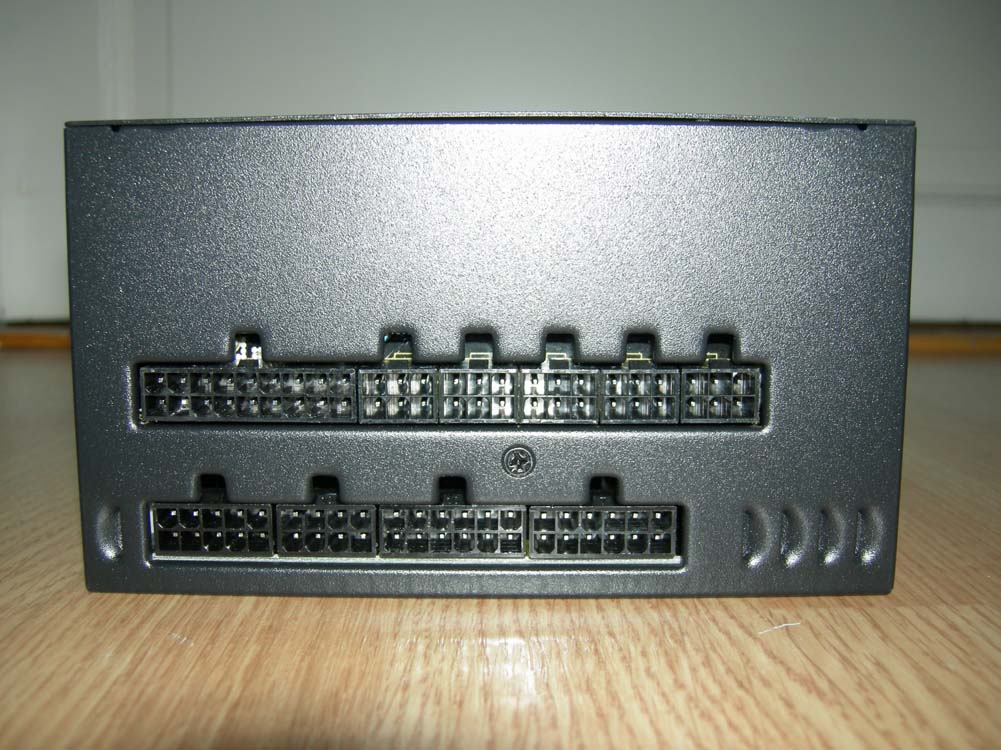

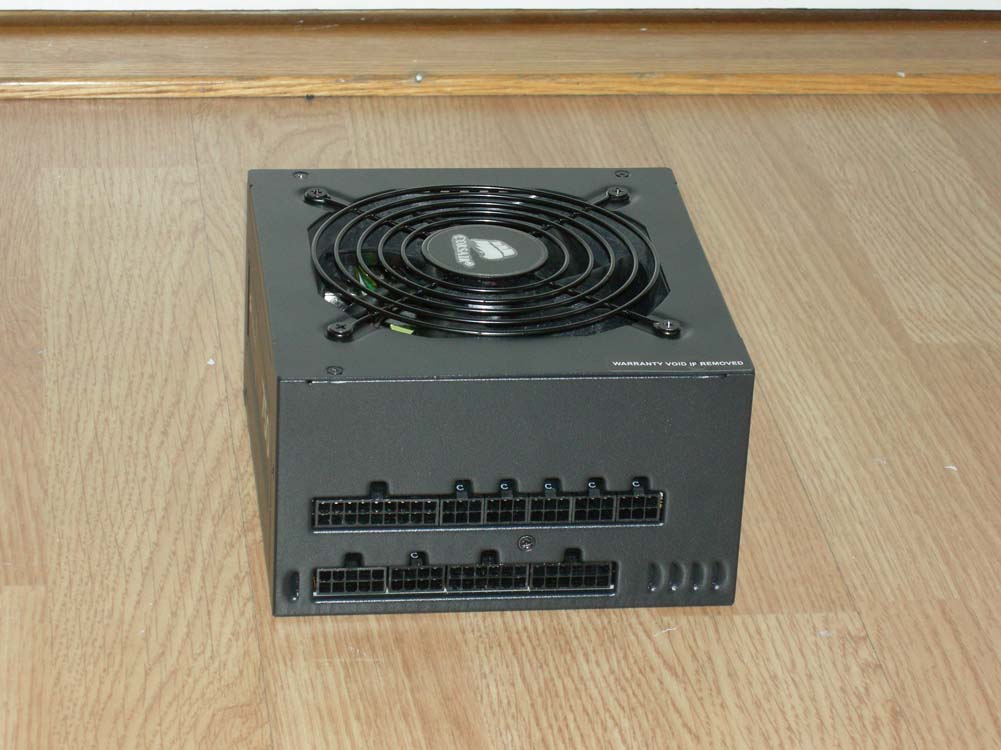

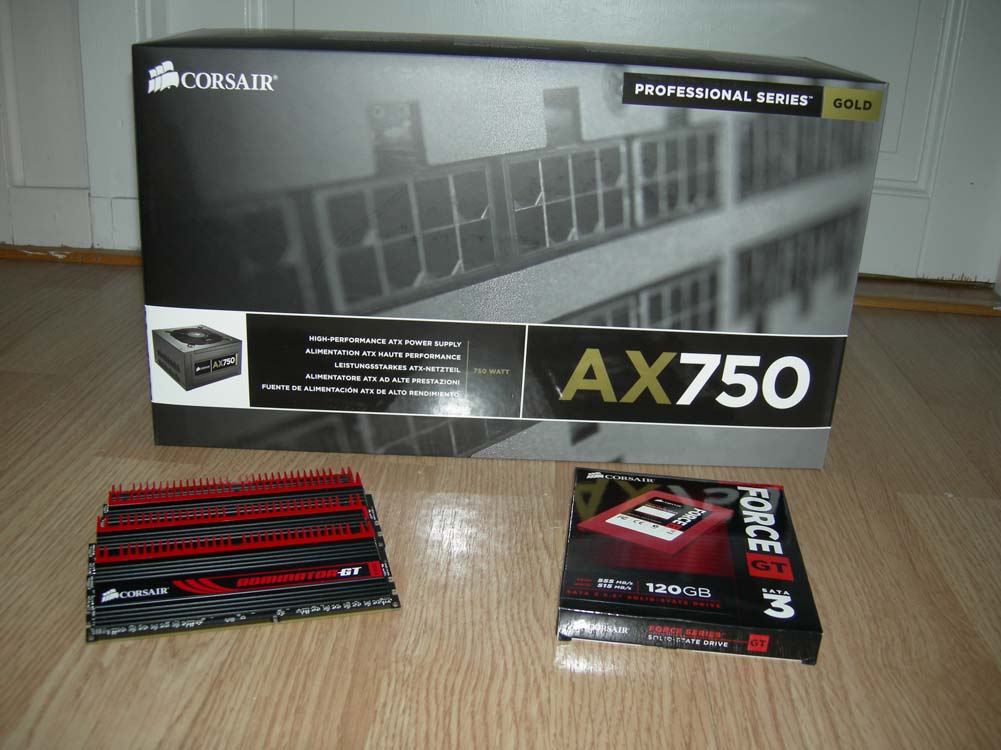

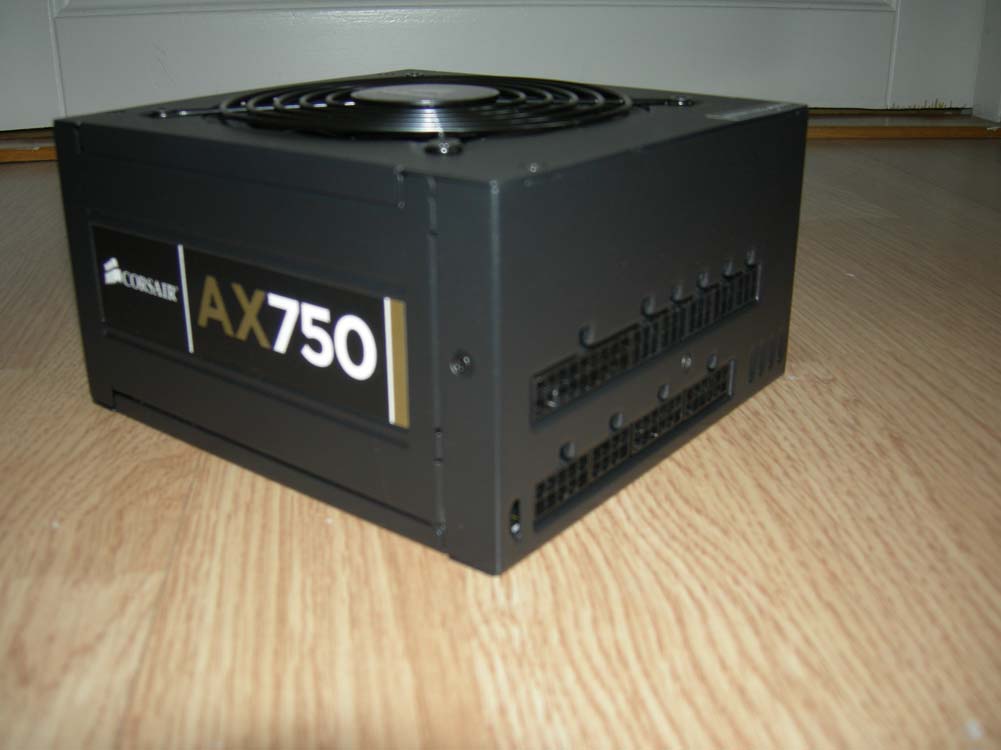

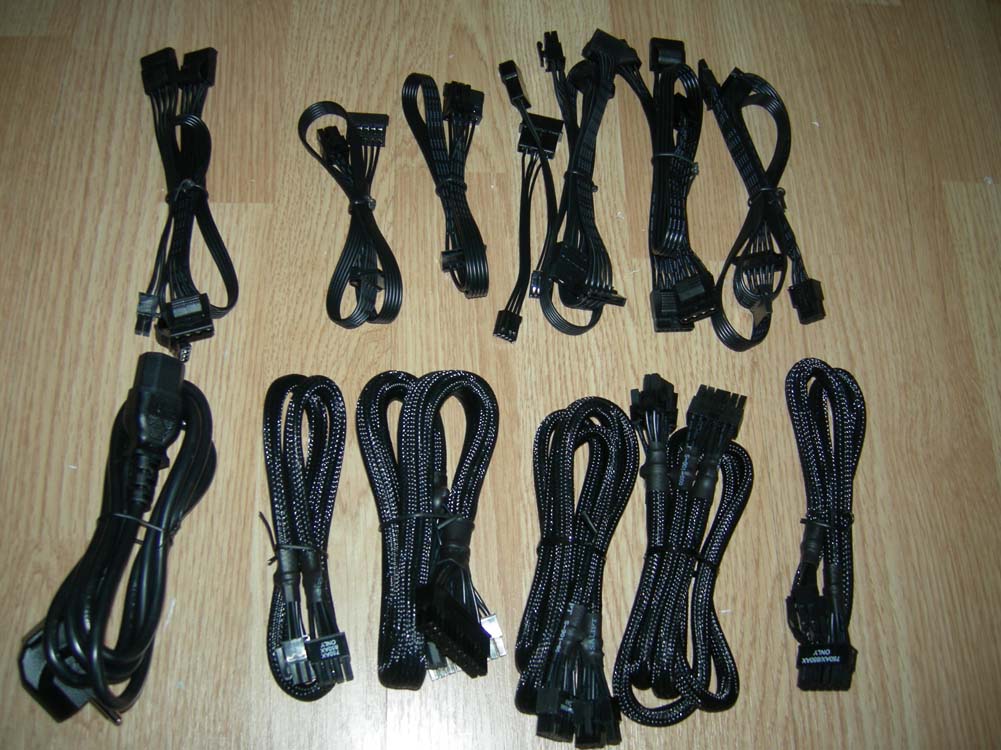

Pakken fra Corsair har ankommet, forsendelsen med PSU og SSD tok kun to dager fra Nederland. Rambrikkene kom noen dager etterpå.





Corsair sponser prosjektet med SSD, RAM og PSU.

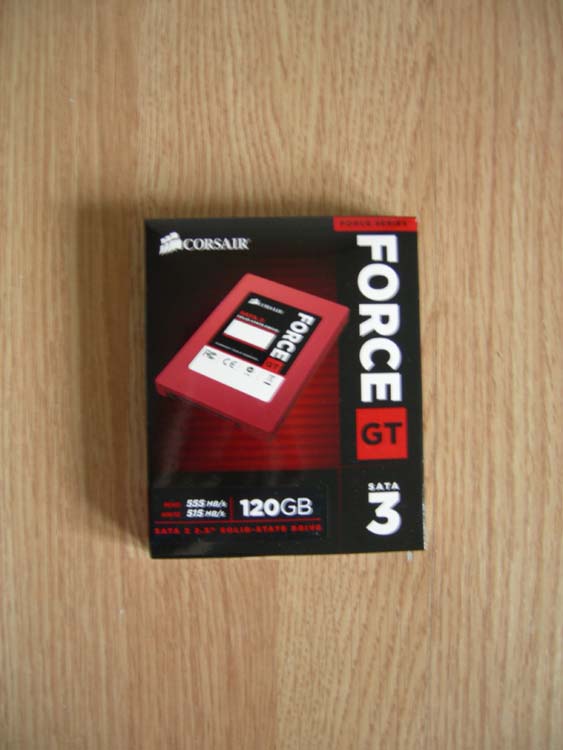

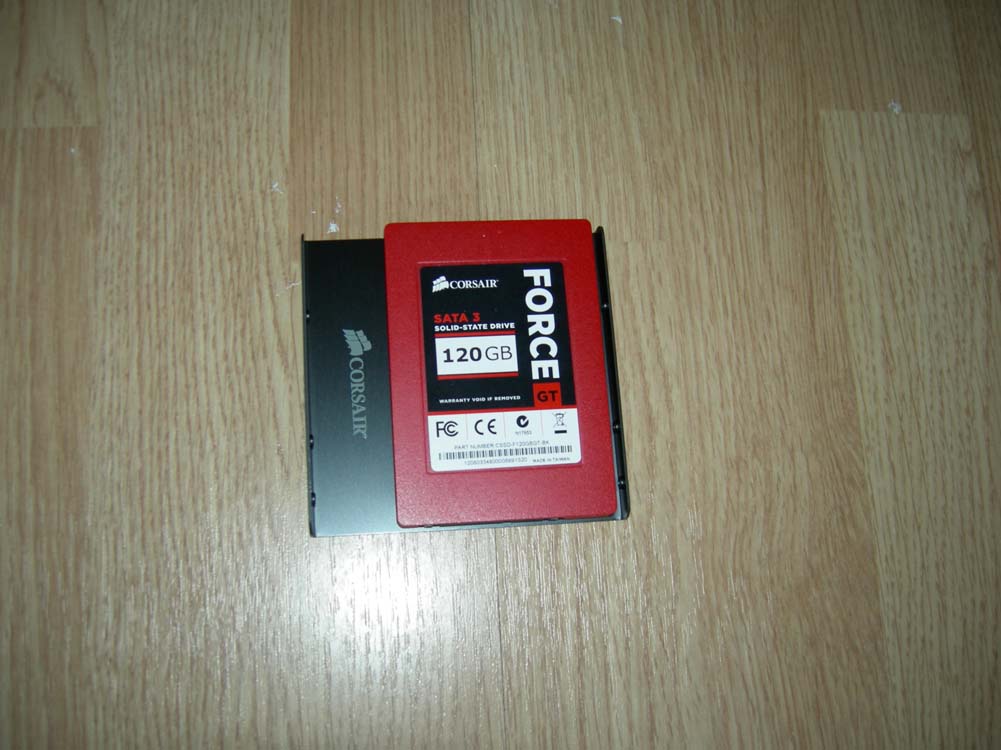

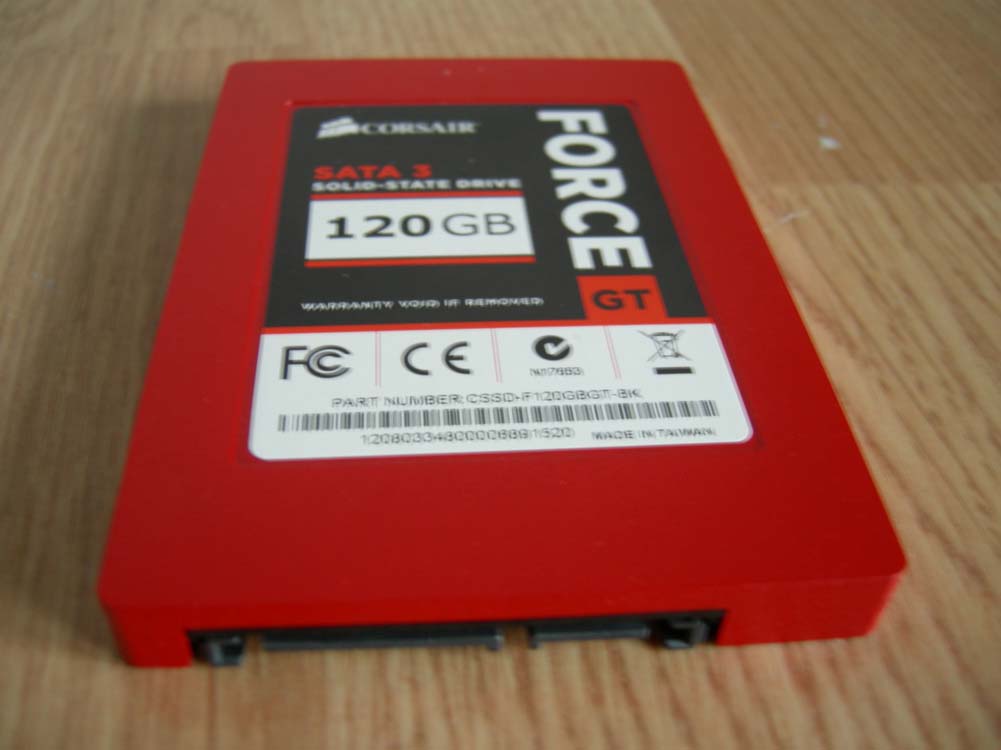

Corsair Force Series GT 120GB

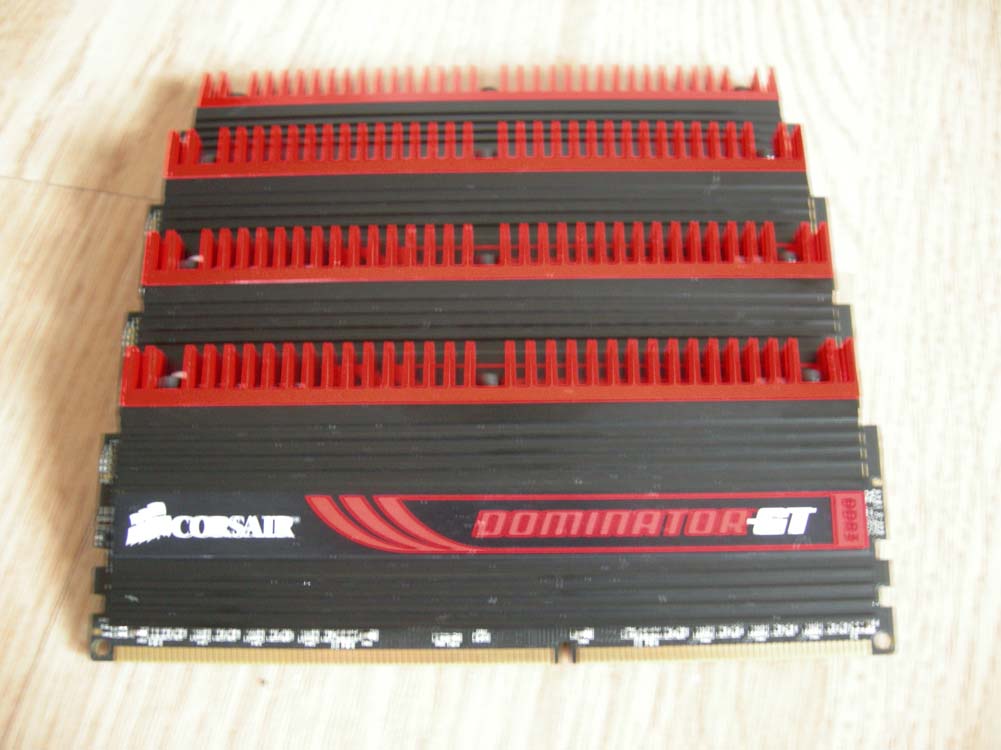

Corsair Dominator GT DDR3-2133 CL9 16GB

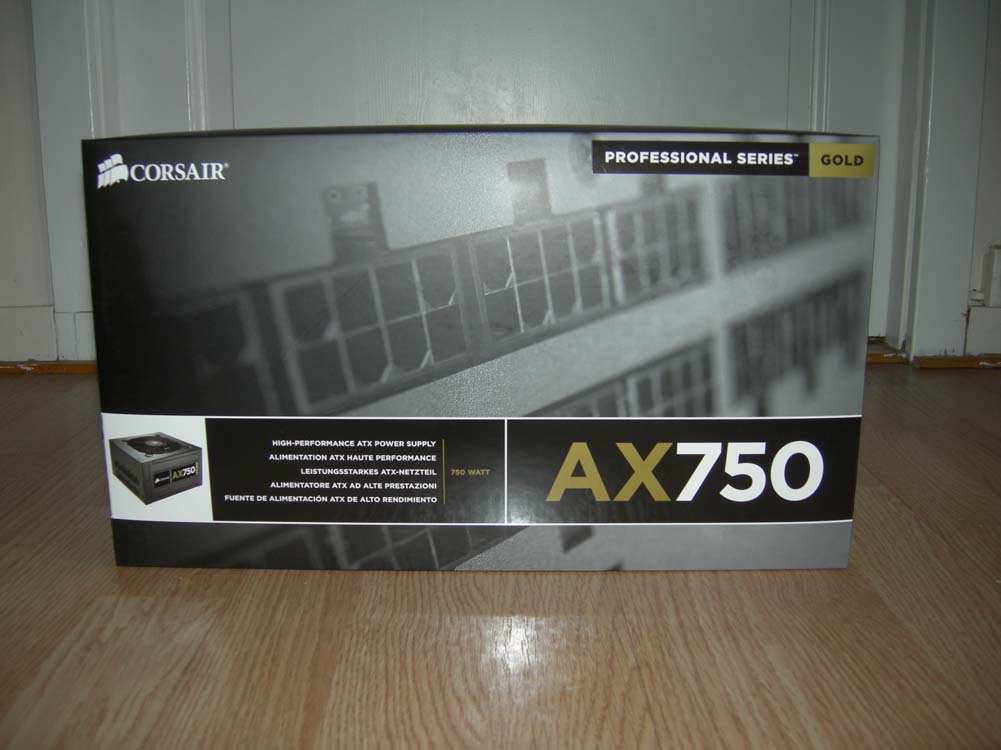

Corsair AX 750W



















Tusen takk for støtten







Kommentartråd: KLIKK!

[Mr.Anki]

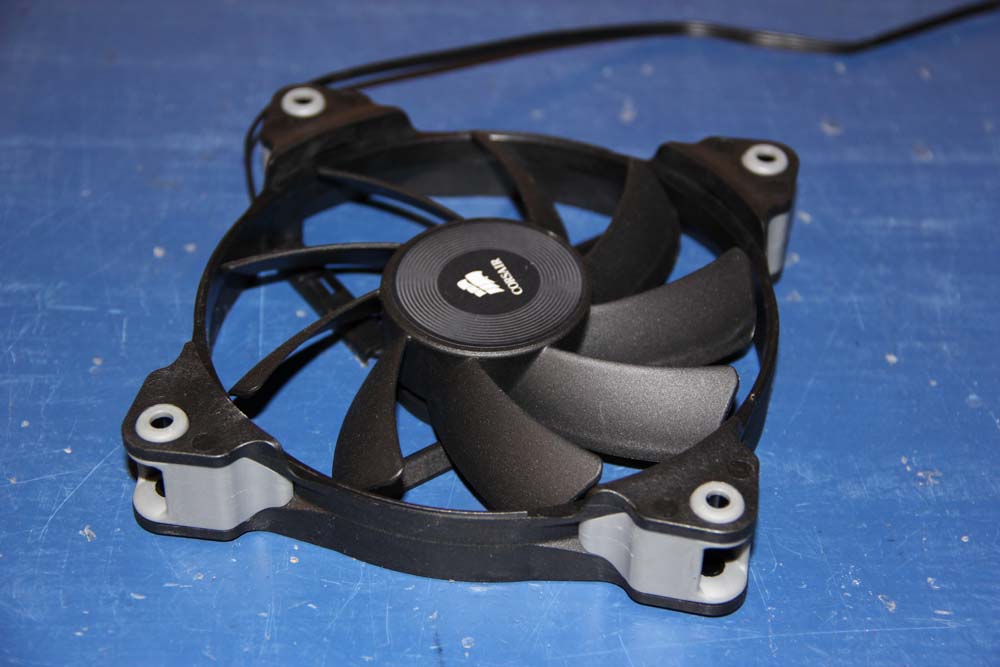

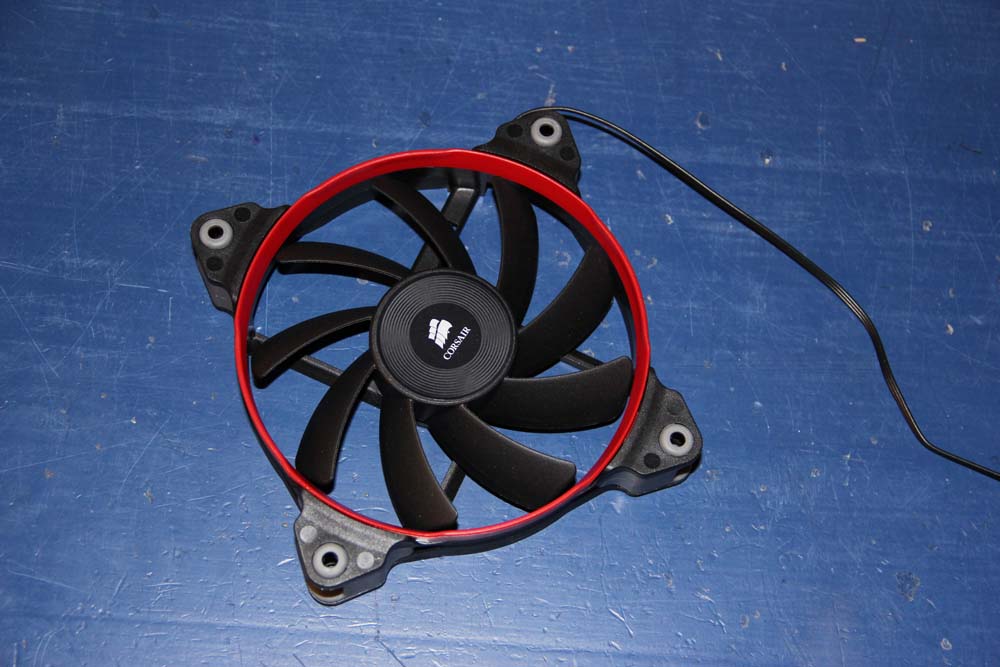

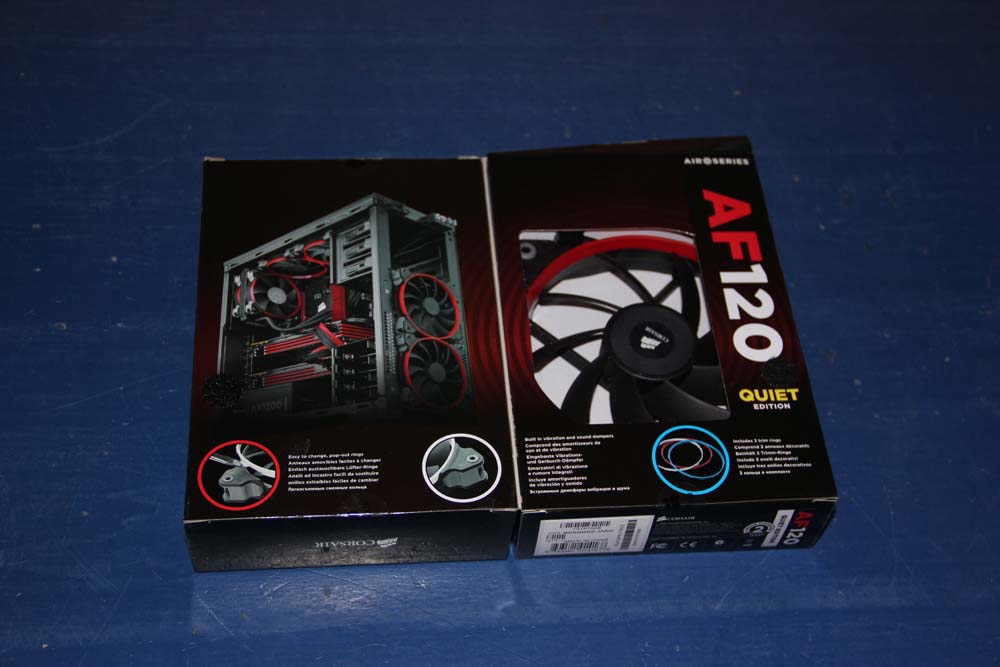

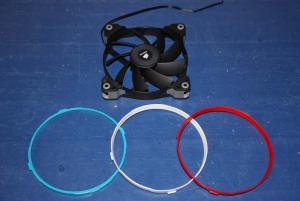

Nye vifter fra Corsair

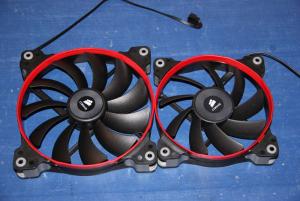

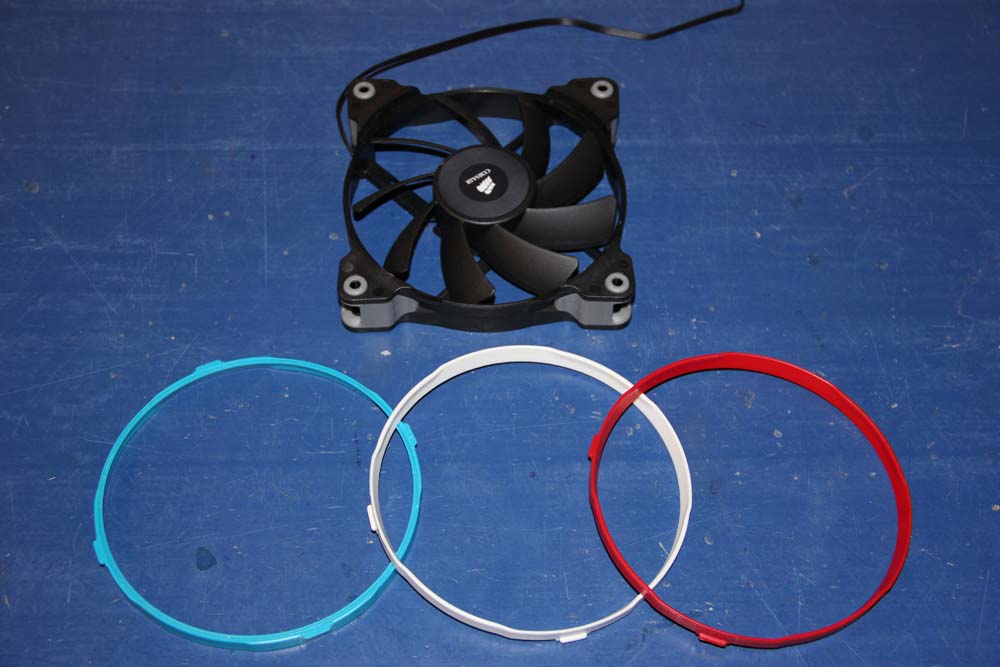

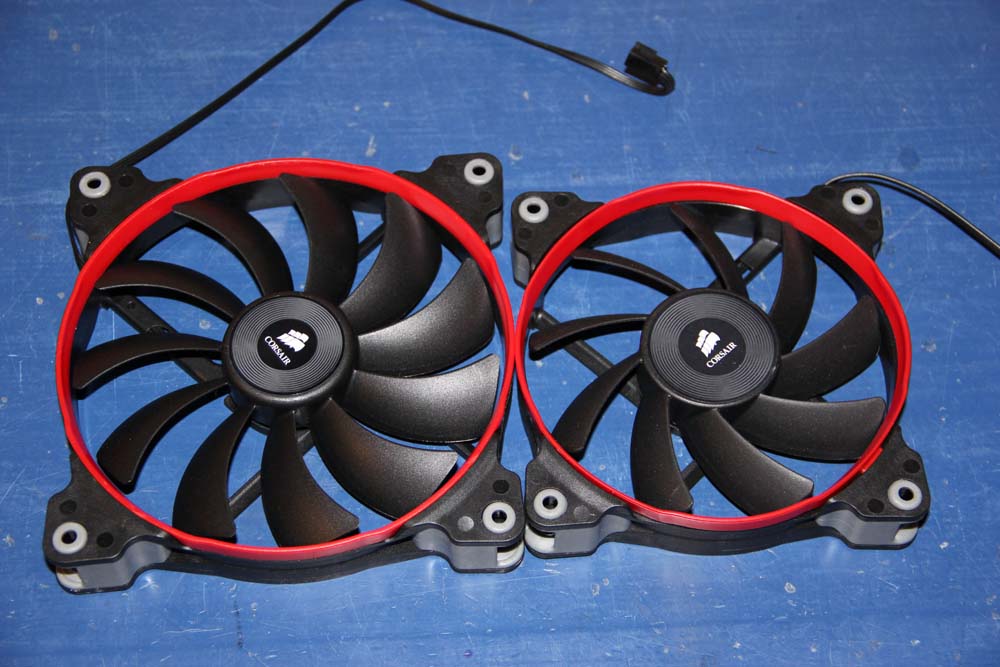

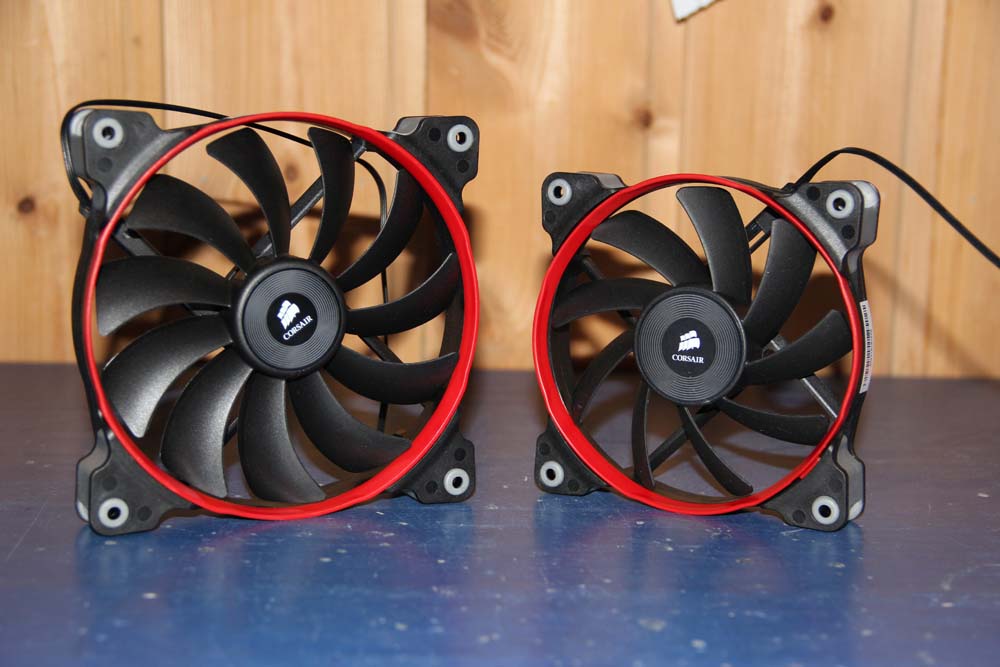

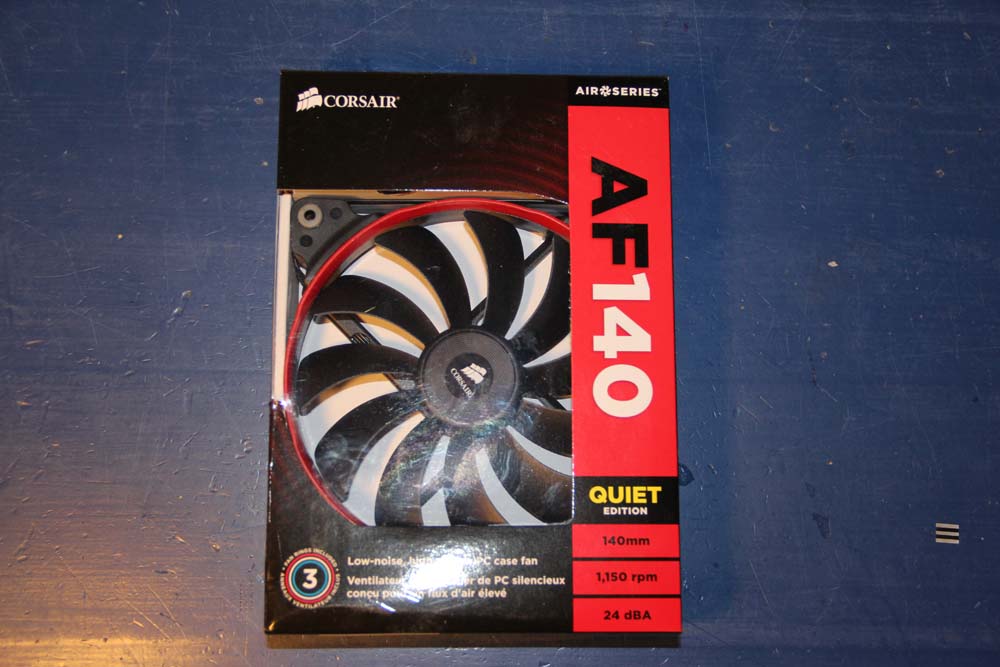

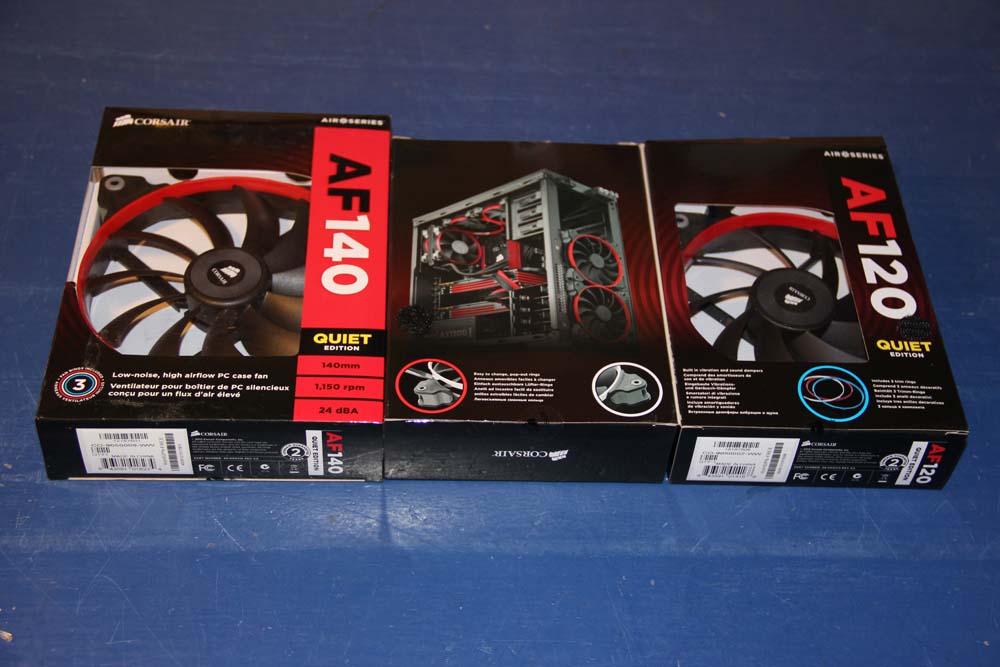

Corsair har sendt meg noen nye vifter.

• 2 x AF120 Quiet

• 1 x AF140 Quiet












Tusen takk!



Det går smått meg byggingen for tiden, venter fremdeles på aluminiumen fra Profila...







Kommentartråd: KLIKK!

Endret 28. juli 2012 av Mr.Anki

[Mr.Anki]

Ernestus sponser prosjektet - byggingen fortsetter!





Etter å ha ventet år og dag på aluminium fra Profila, har jeg endelig funnet en ny leverandør.



Ernestus skal levere aluminium og maskinere delene jeg skal bruke i prosjektet.

Ernestus produserer skilt, lysreklame, print, bildekor og spesialprodukter av høy kvalitet. De har blant annet produsert skilt til Rema 1000 og Nidar.



Ta en titt!

http://www.ernestus.no

http://www.facebook....sSkiltogReklame



Tusen takk for støtten!







Kommentartråd: KLIKK!

Endret 4. juli 2013 av Mr.Anki

[Mr.Anki]

Ernestus er ferdig med bearbeiding av aluminiumen

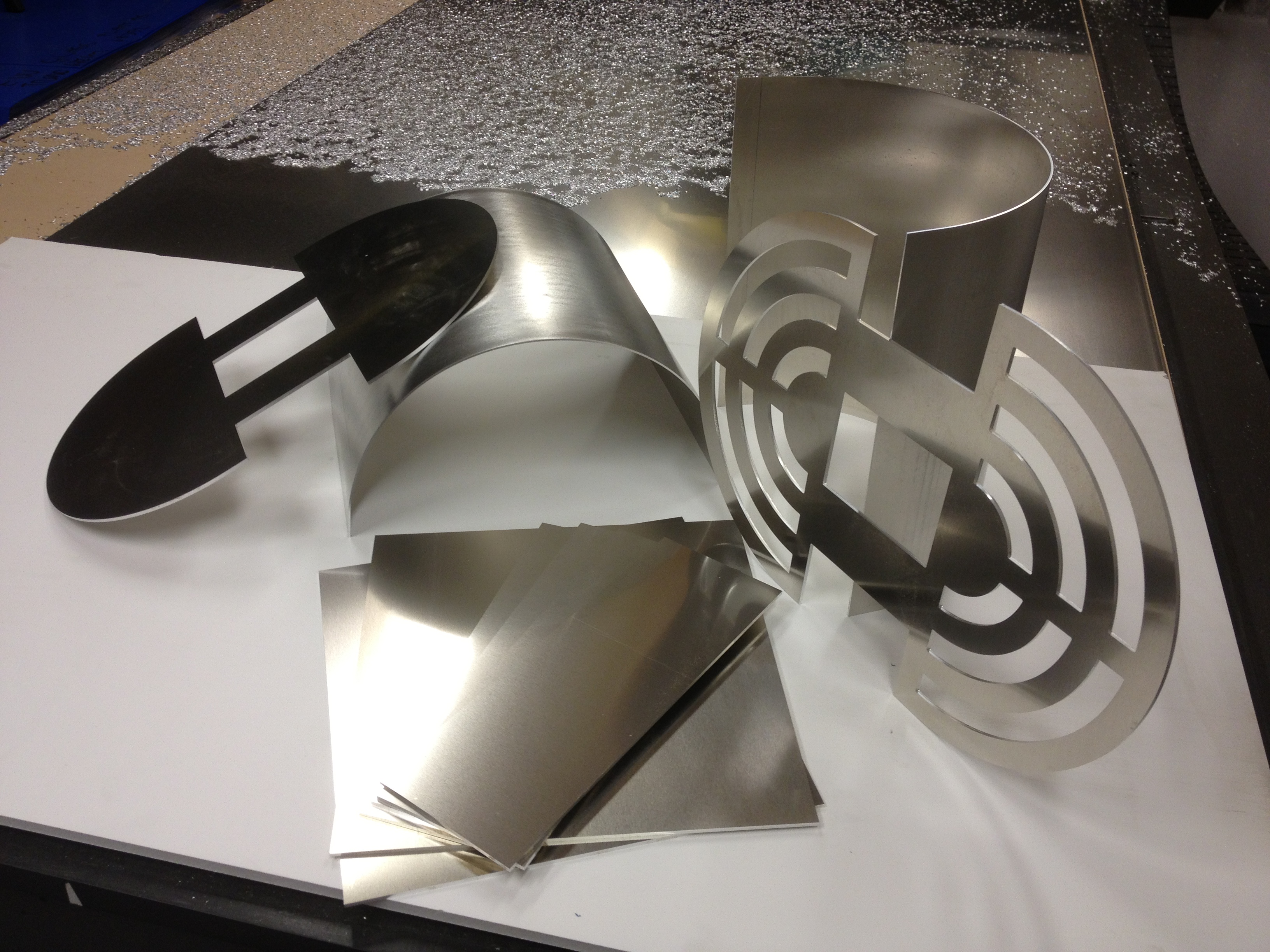

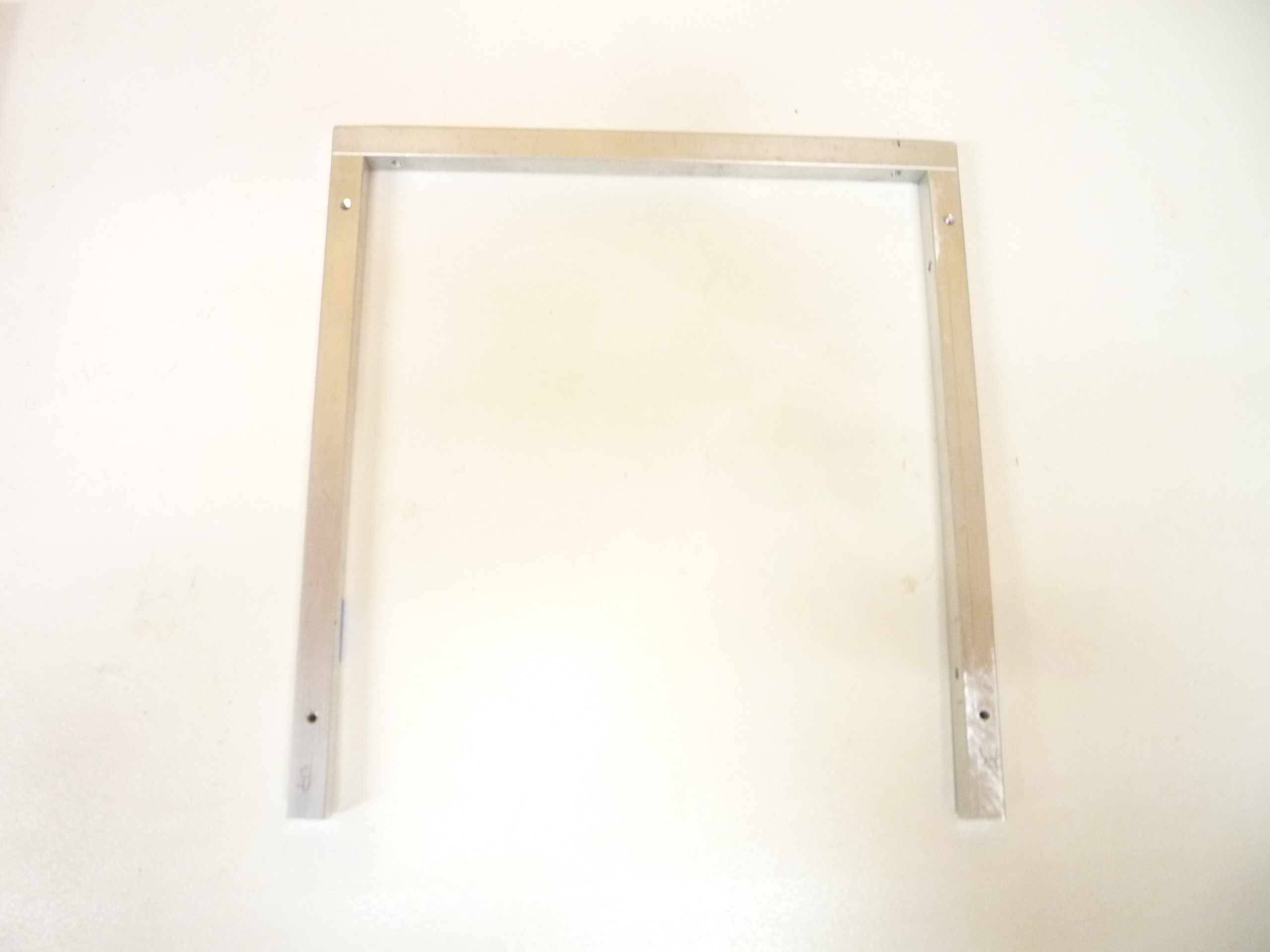

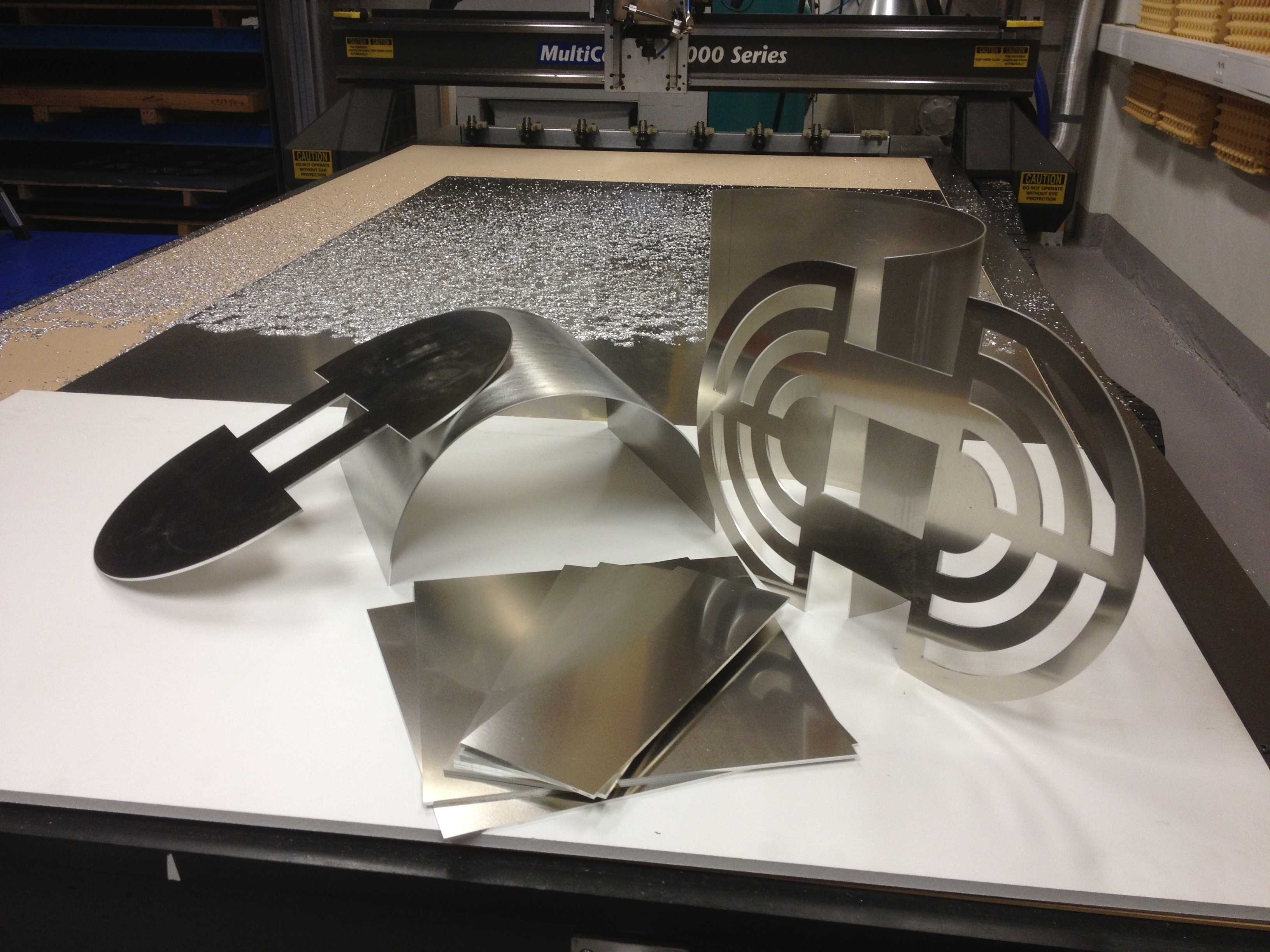

Nå er Ernestus ferdig med å kappe og bearbeide aluminiumen jeg skal bruke. Har ikke fått hentet delene enda, men her er noen smakebiter:









Tusen takk til Ernestus!







Hva synes dere om resultatet?





Kommentartråd: KLIKK!

Endret 4. juli 2013 av Mr.Anki

[Mr.Anki]

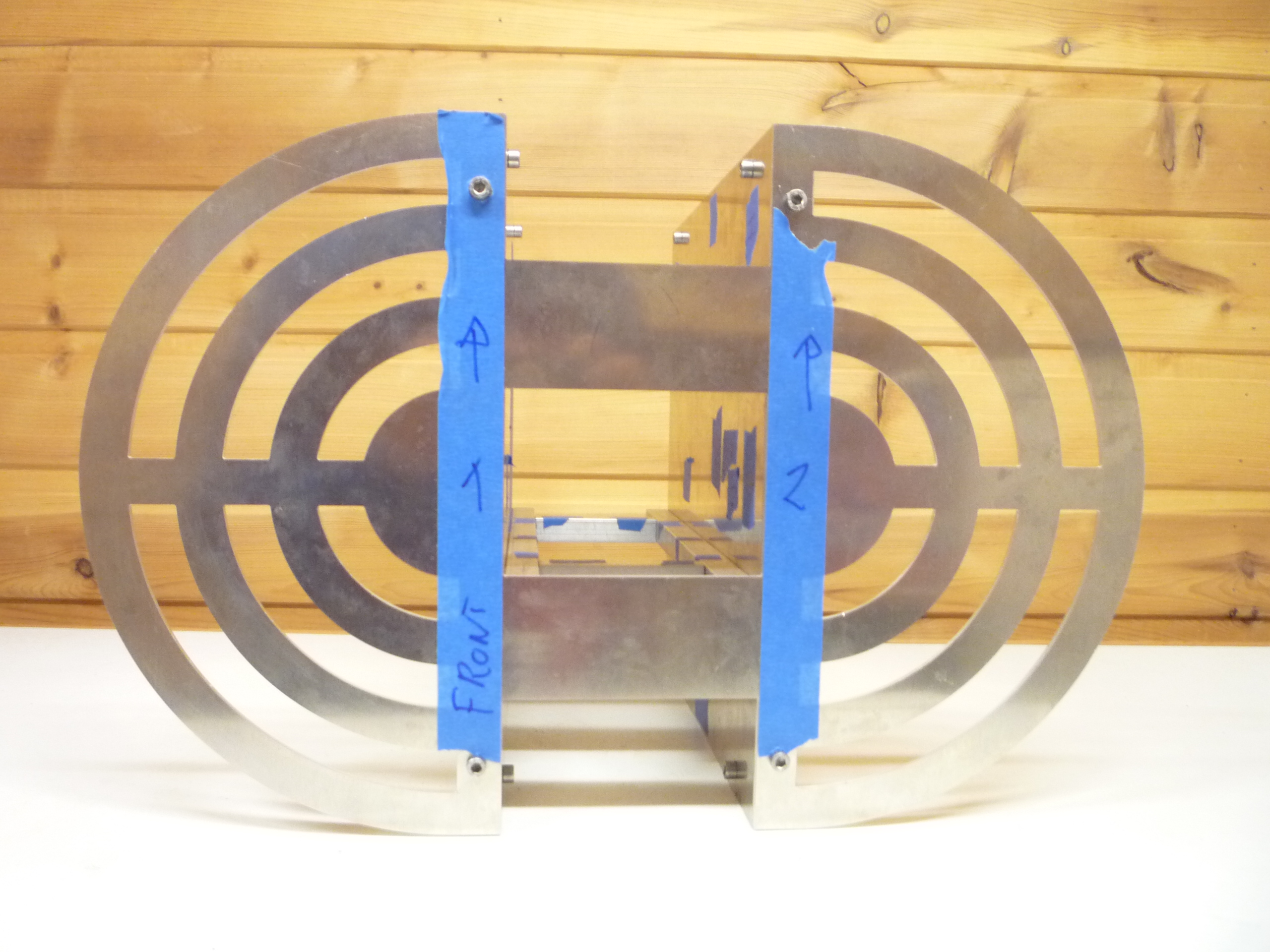

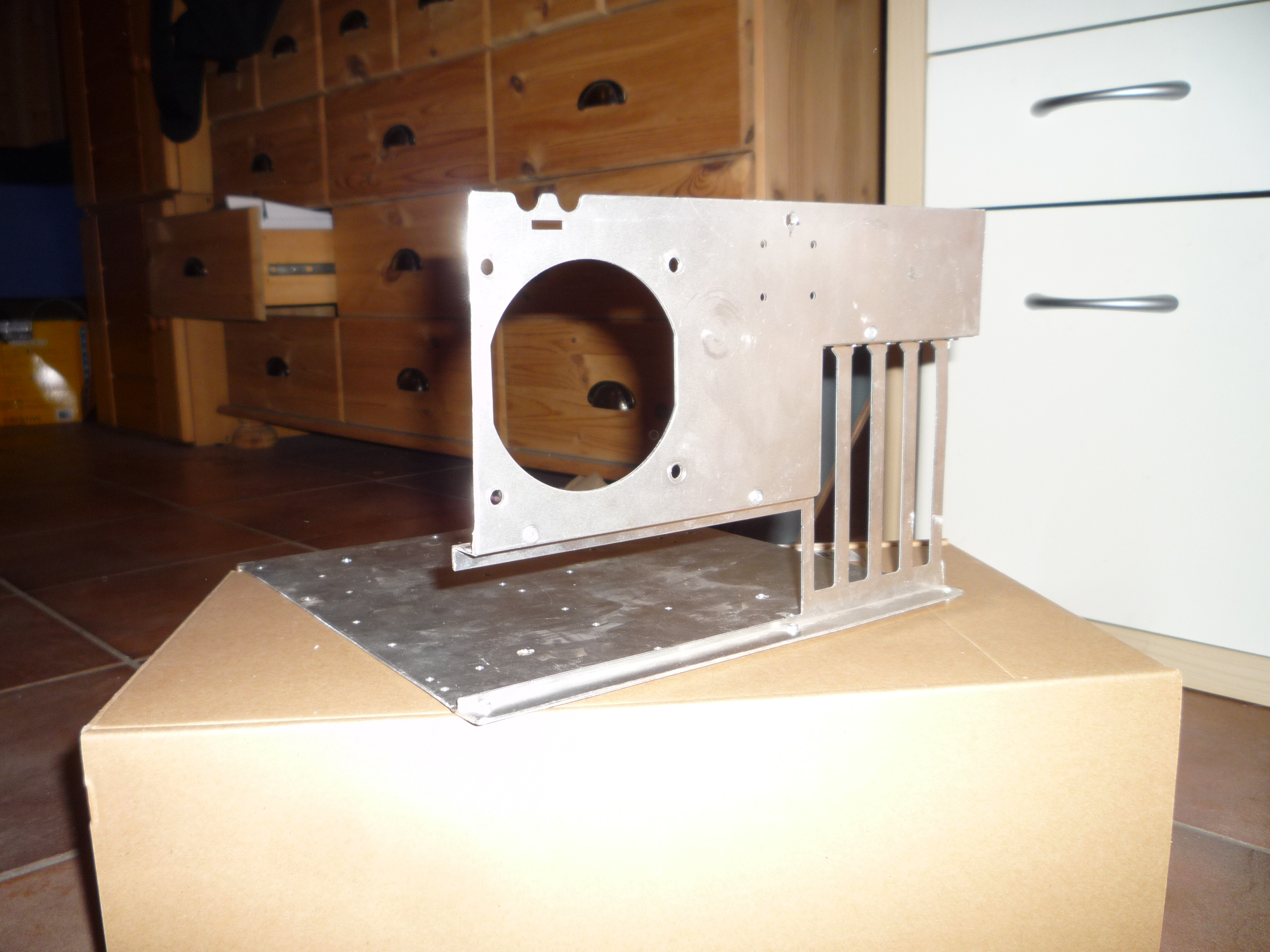

Montering av deler





Har den siste tiden jobbet med montering av delene. Det har stort sett gått ut på å borre hull og gjenge hullene der det trengs. Hullene som skal gjenges borres med 4,2mm borr de andre med 5mm. Skruene som blir brukt er M5 umbrako i ulike lengder.

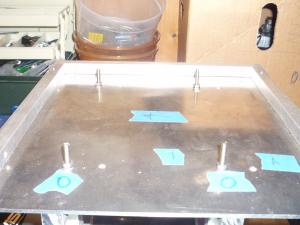

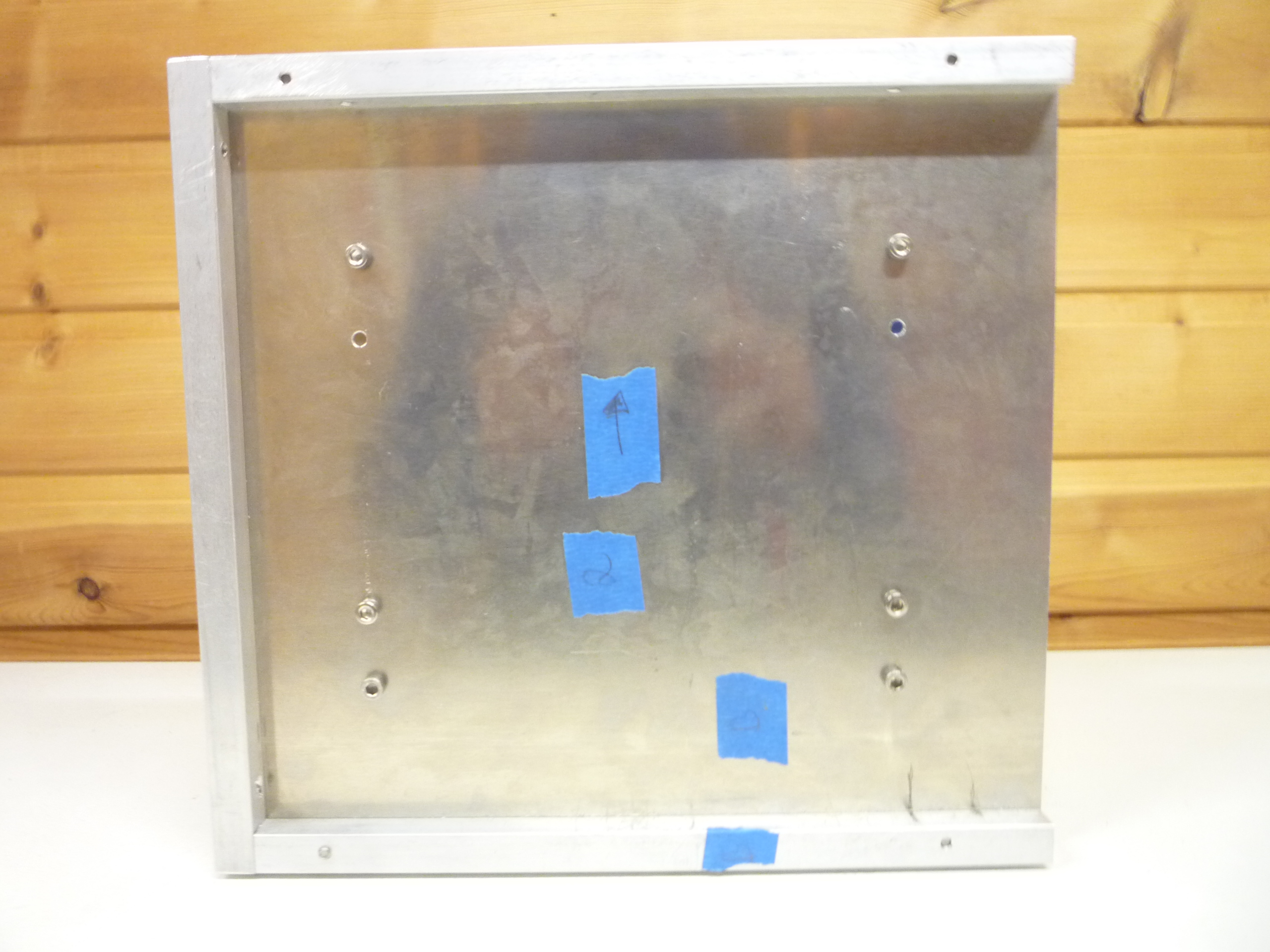

Her har jeg borret og gjenget fire hull som skal brukes for å feste platen hovedkortet skal festes på:







Ferdig skrudd fast:



Det samme ble gjort på den andre siden der PSU og SSD skal monteres.

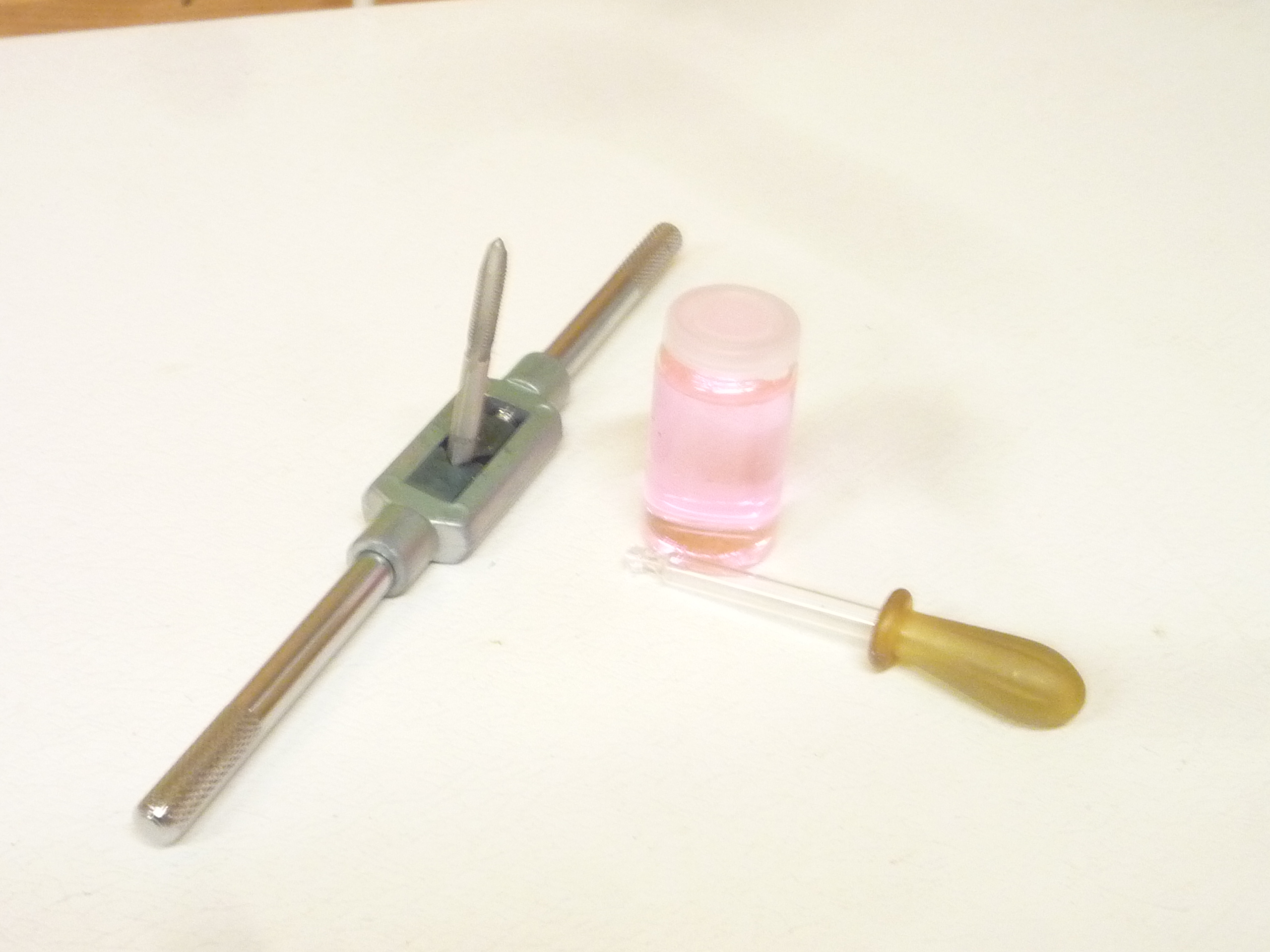

Når jeg gjenger hullene bruker jeg rødsprit som "smurning", har knekt et par gjengetapper når jeg har droppet rødspriten:

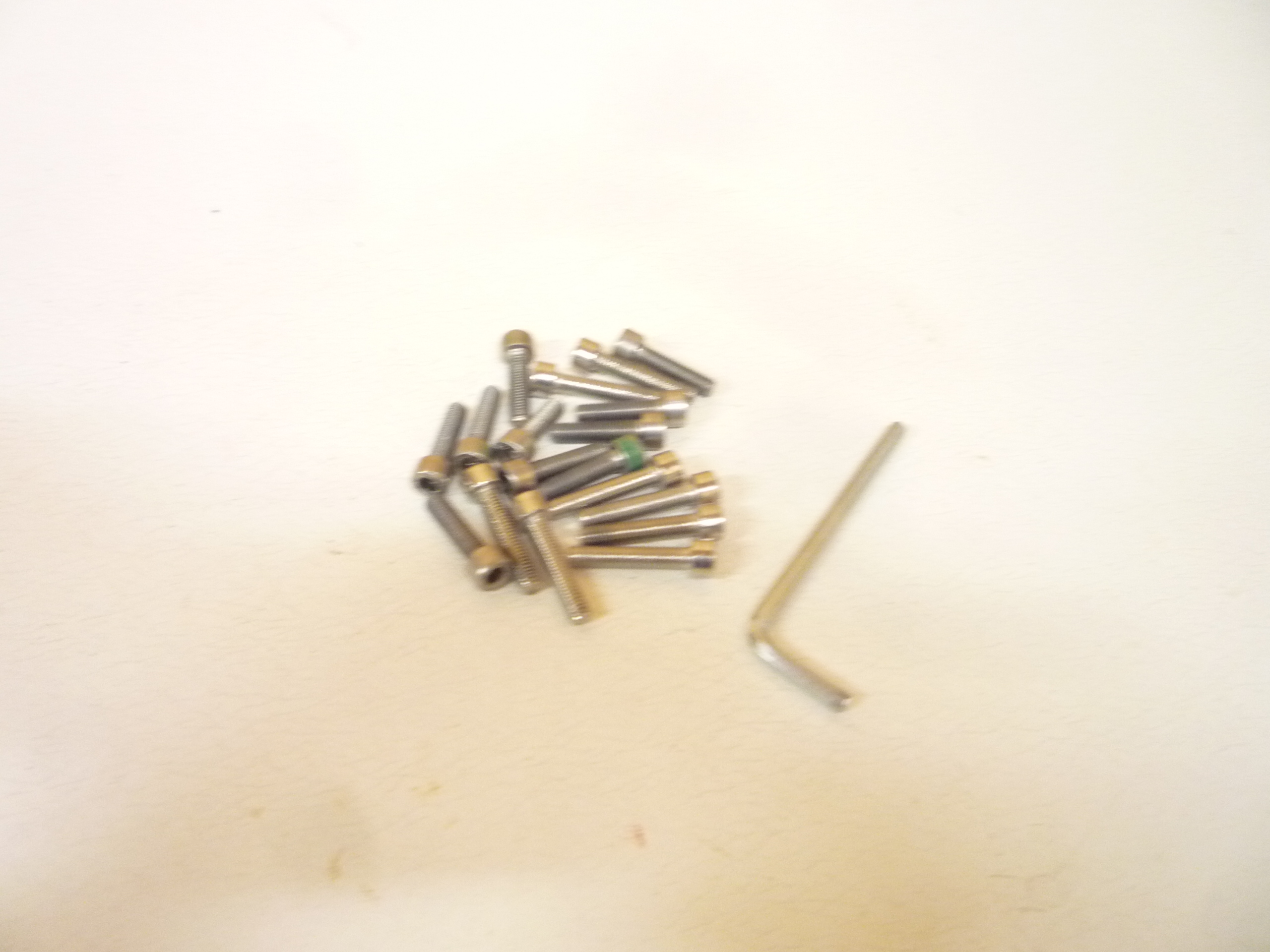

Noen av skruene som blir brukt:





Det neste som vil bli gjort er å skru sammen disse to platene. Følg med!







Kommentartråd: KLIKK!

[Mr.Anki]

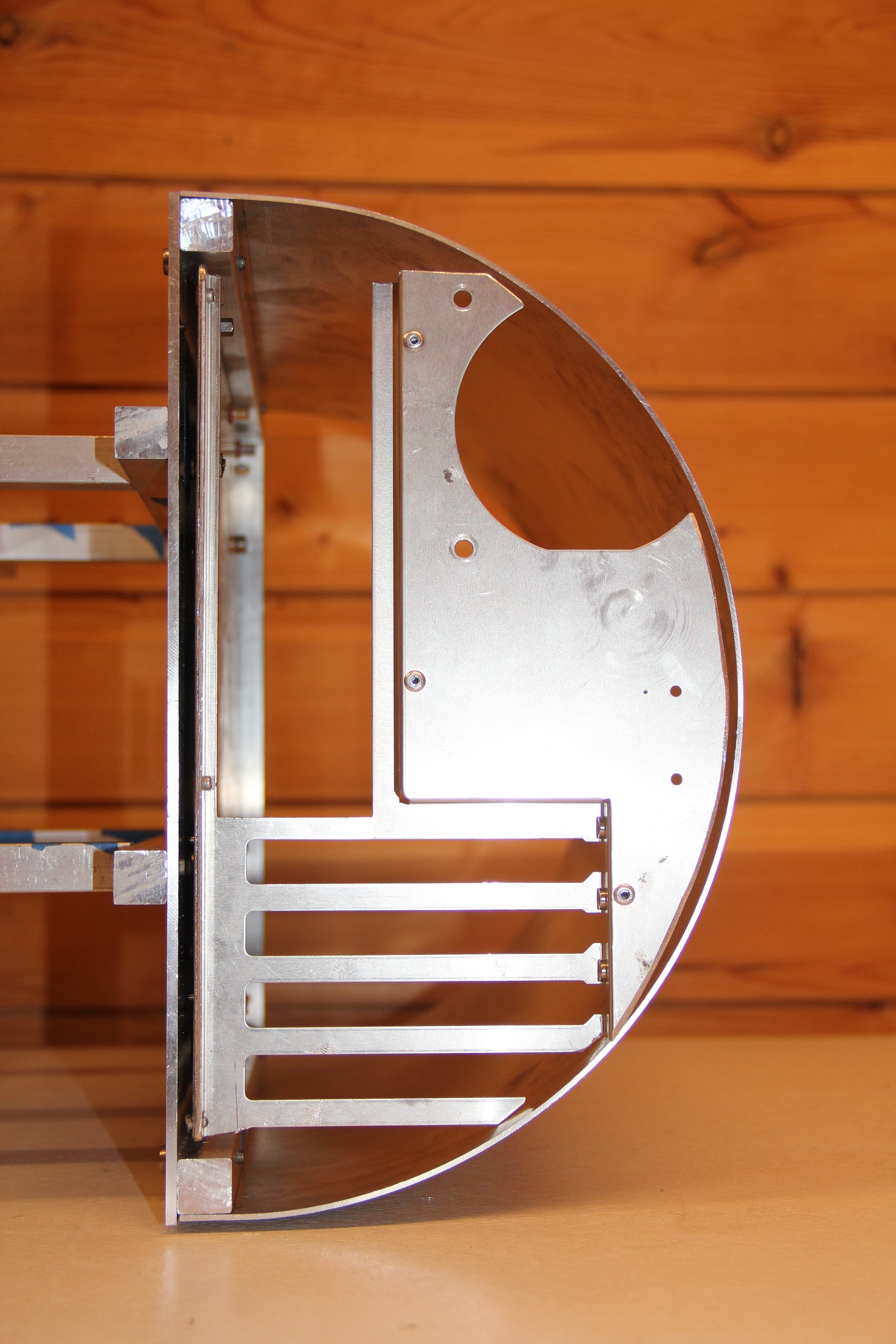

Montering av delene fortsetter

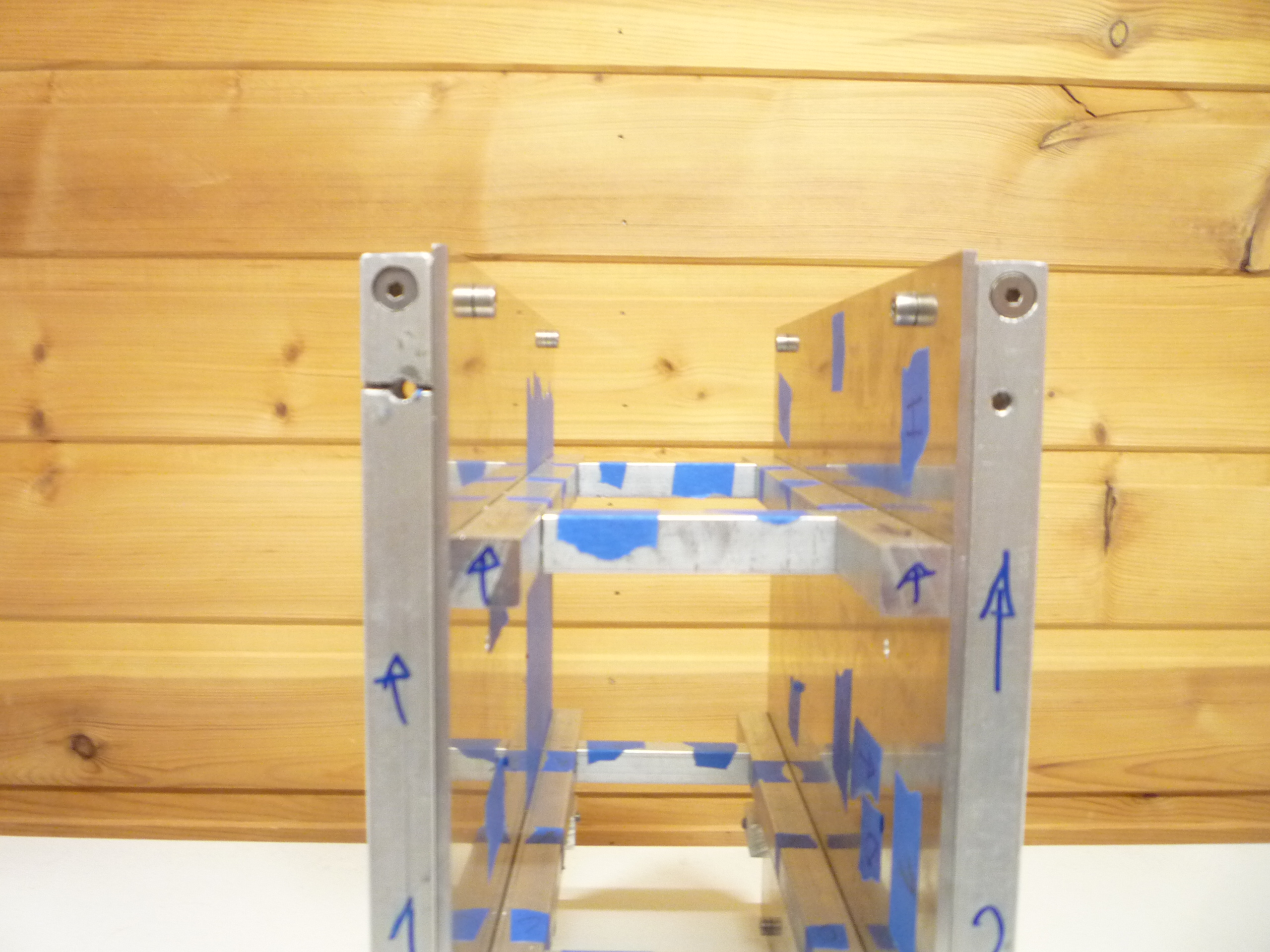

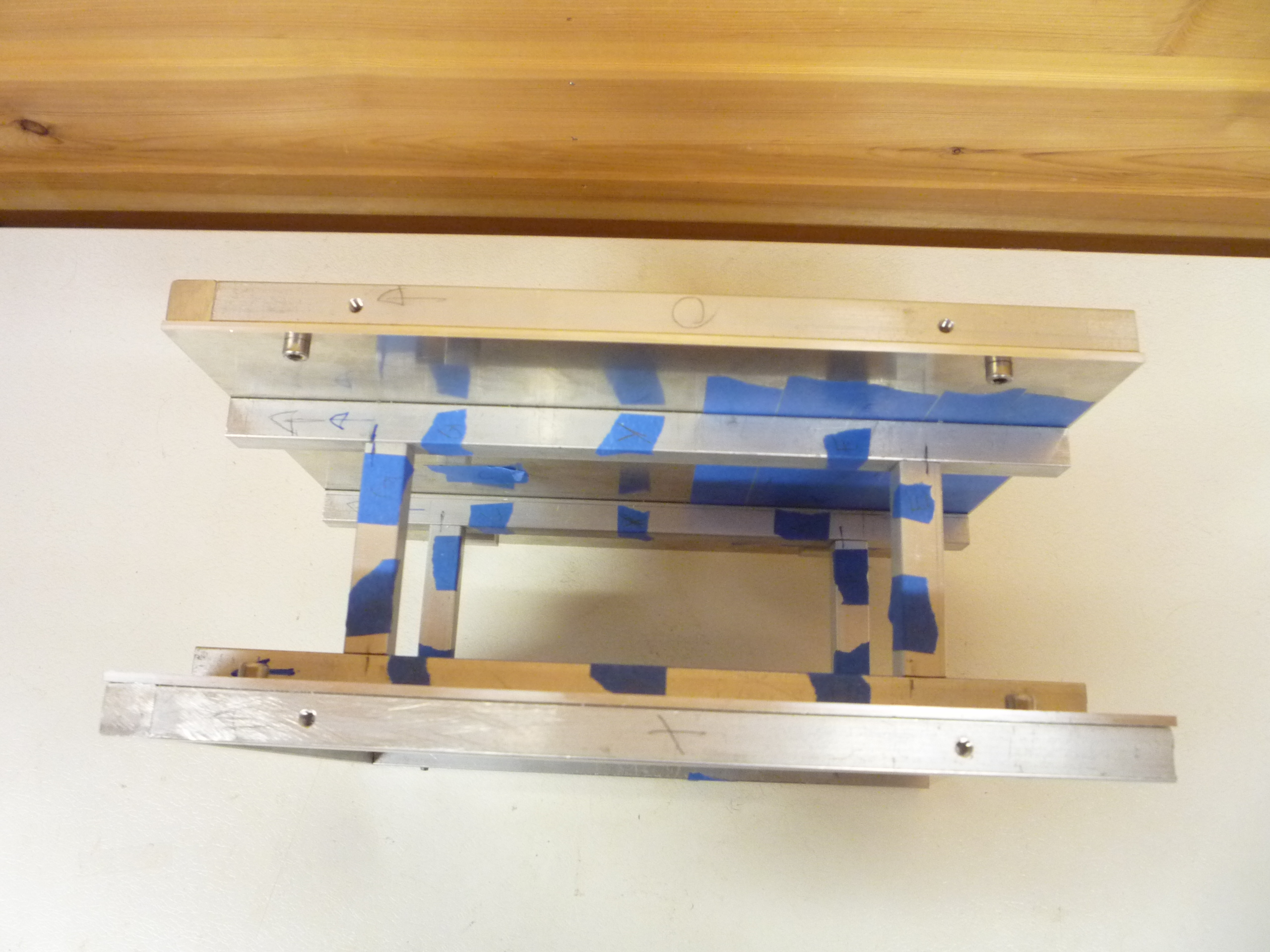

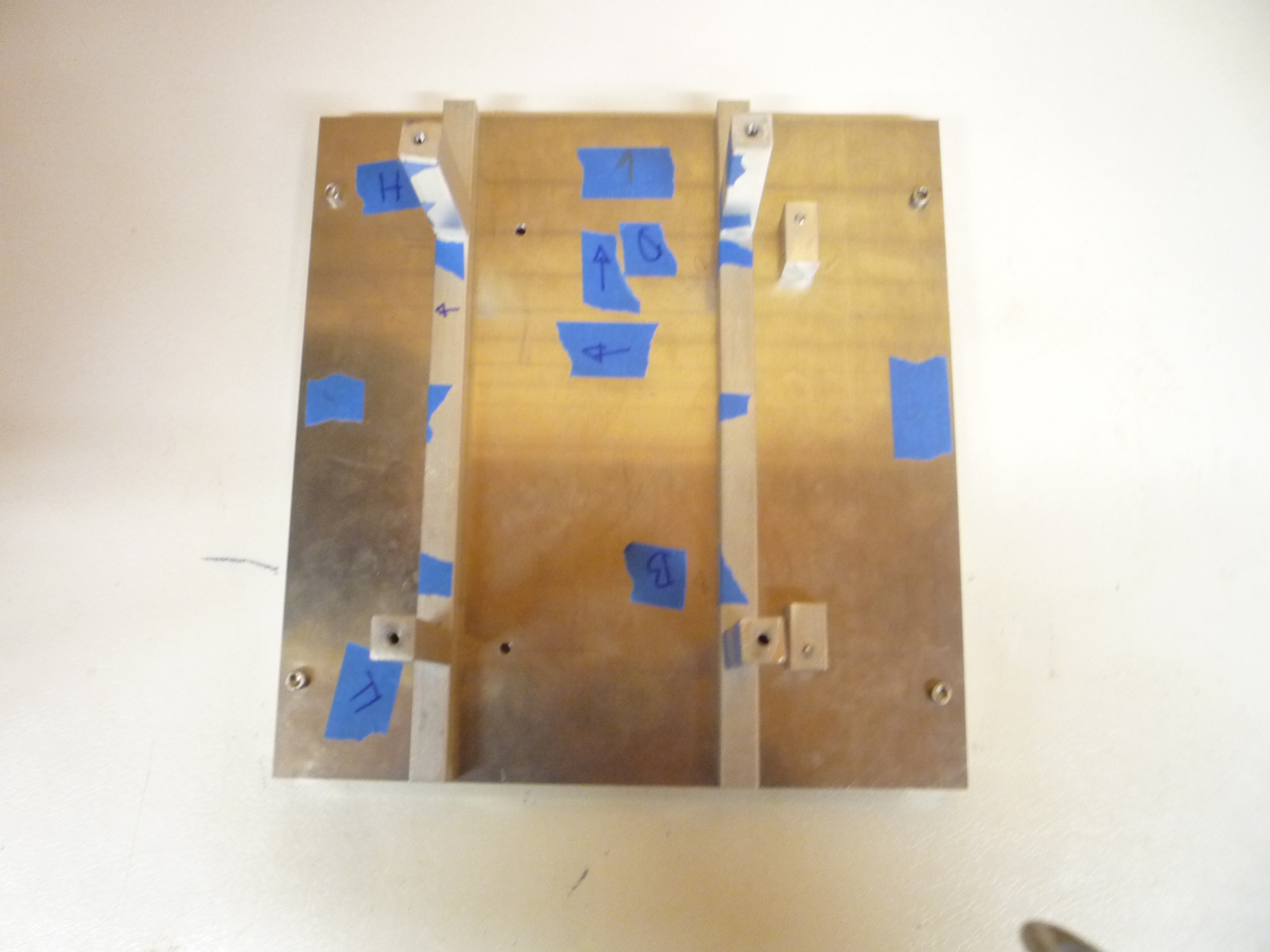

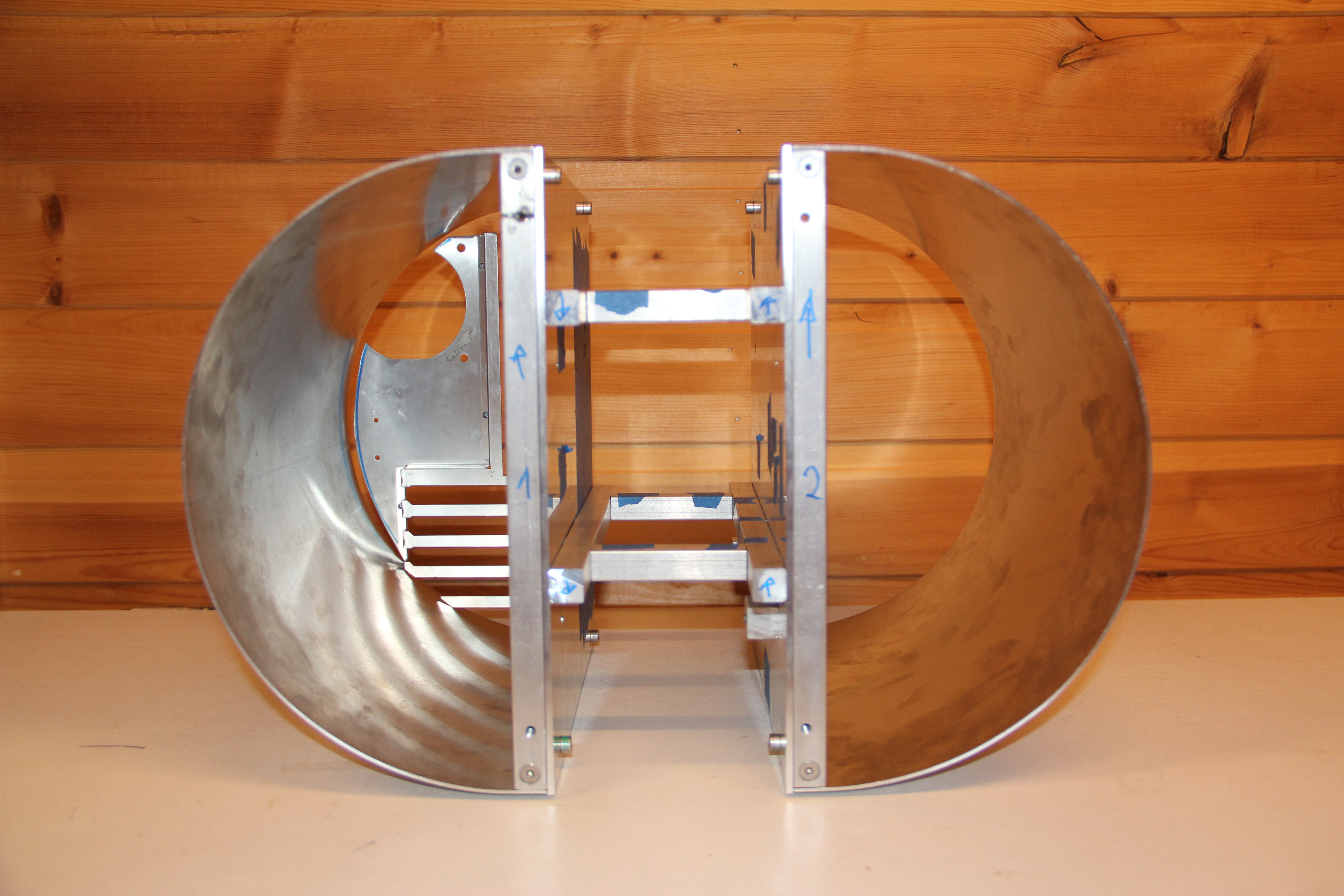

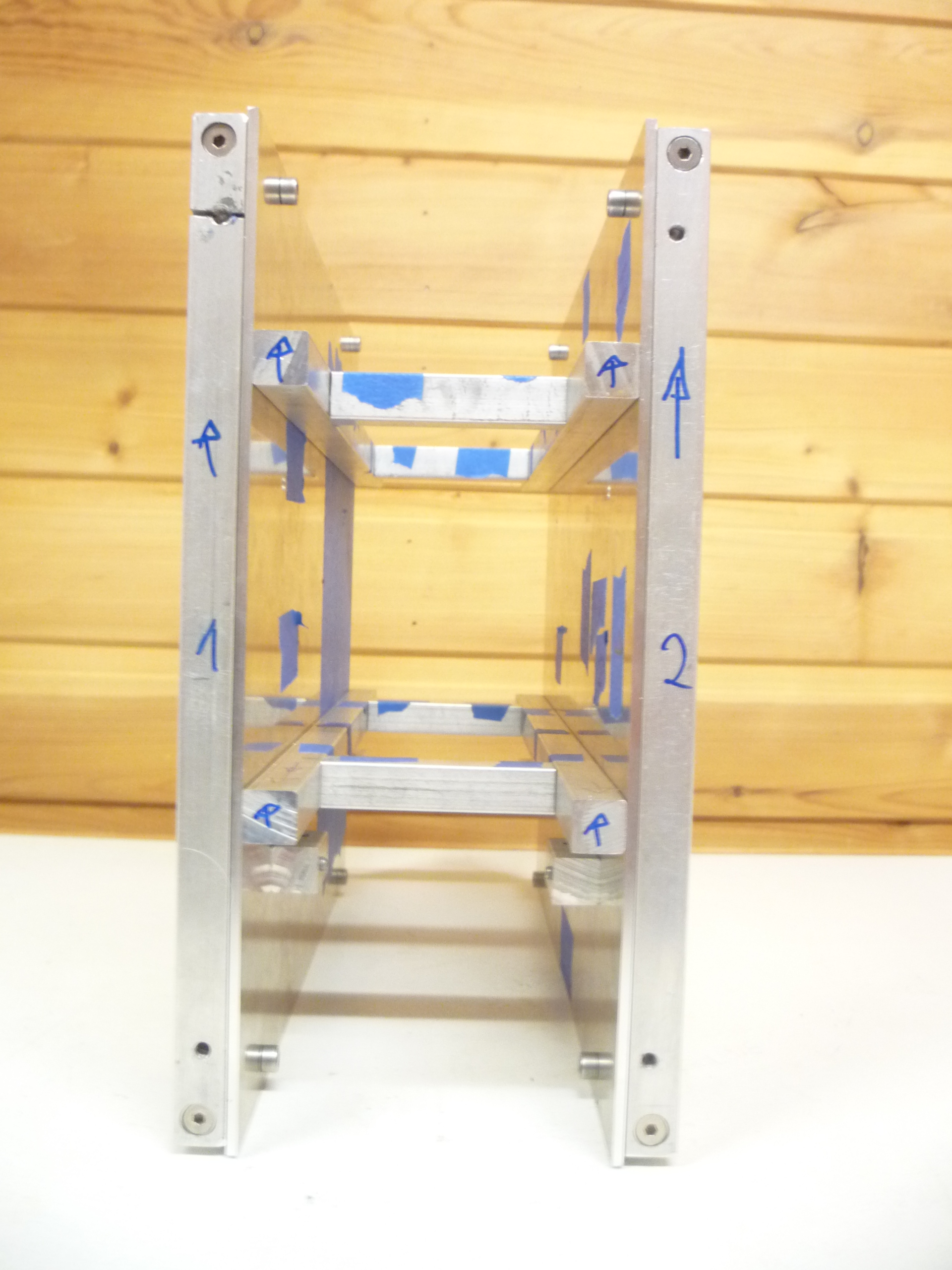

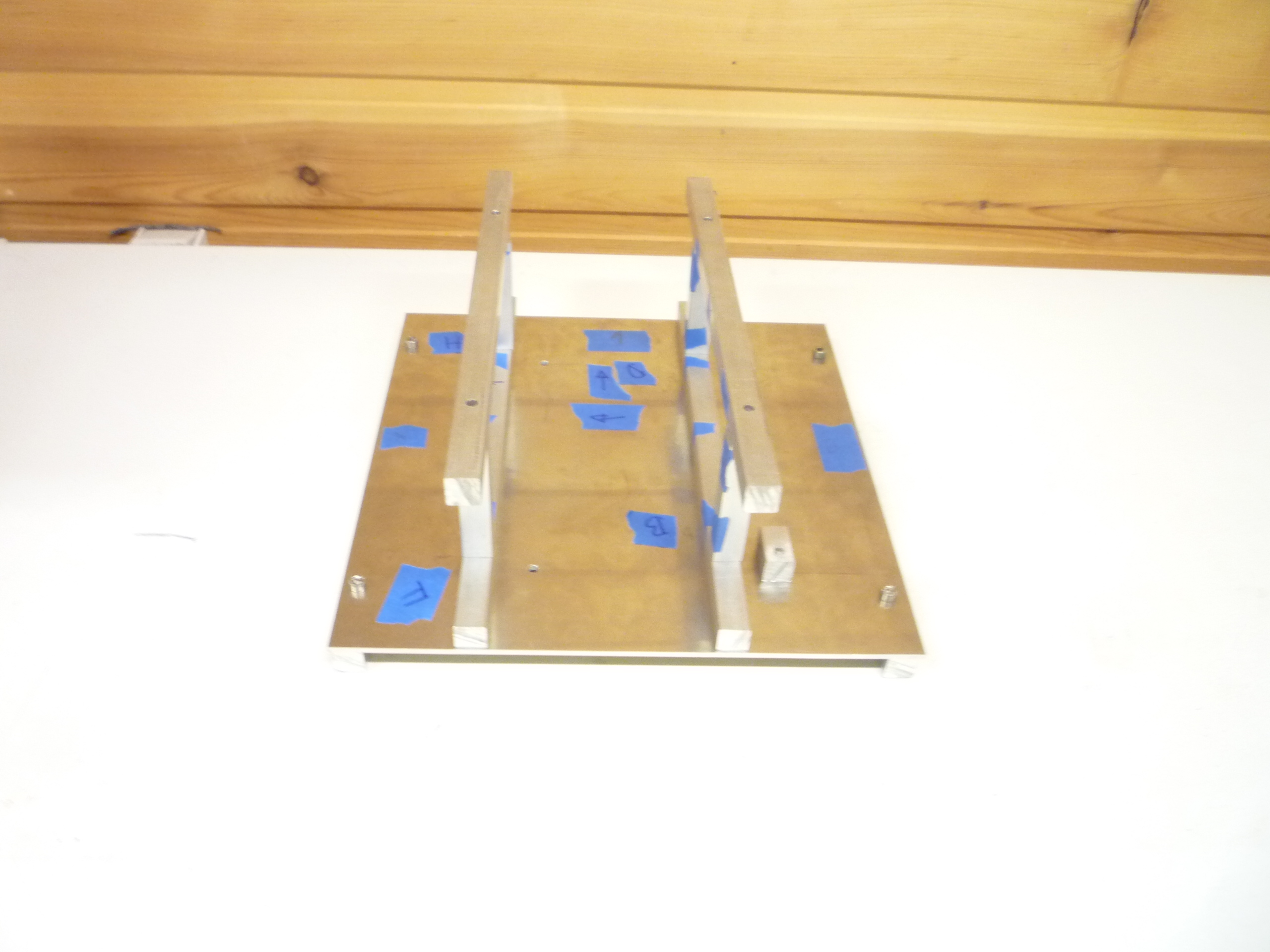

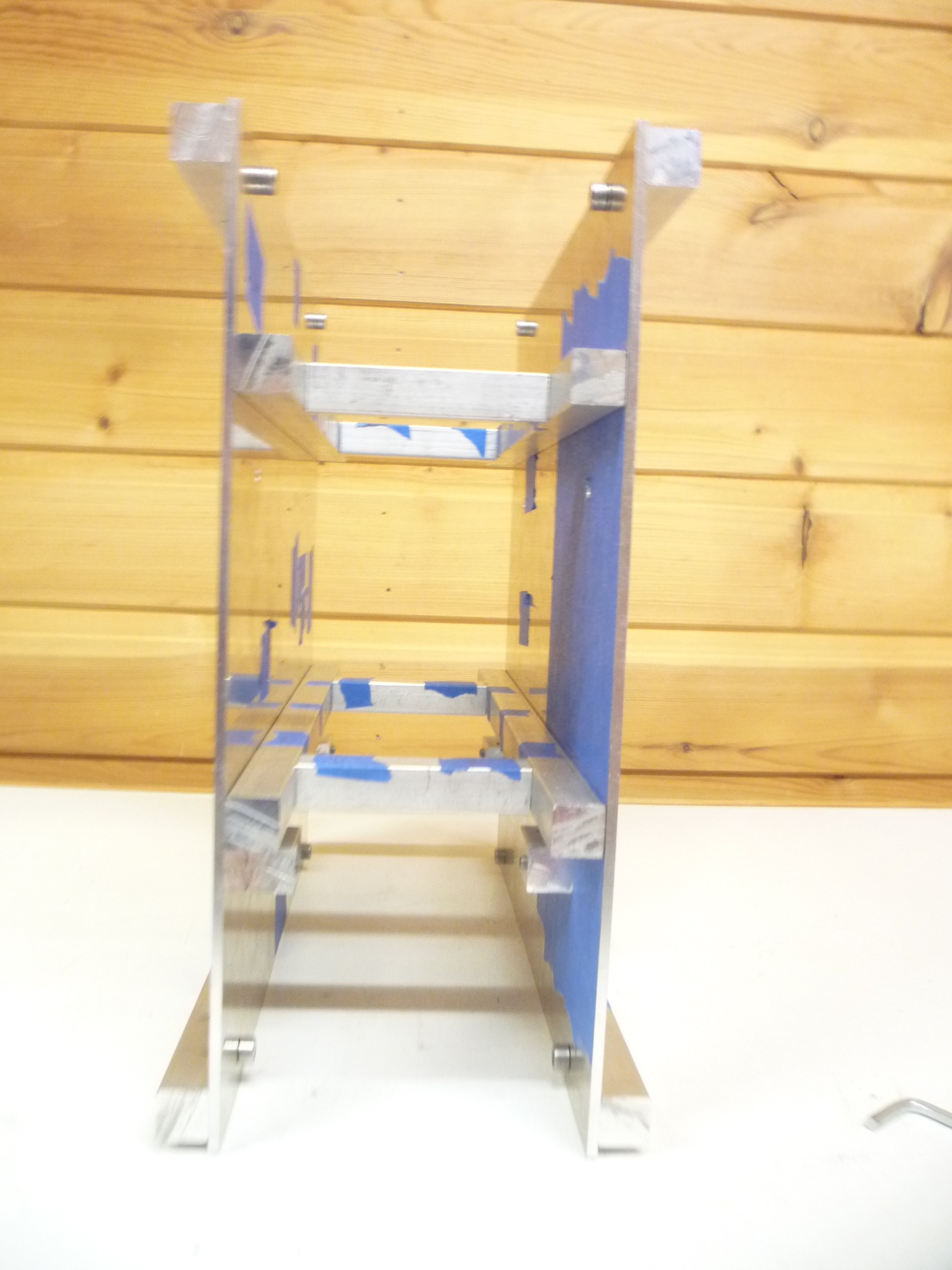

Her kommer noen bilder fra monteringen av delene som skal holde sammen de to halvsirklene som skal inneholde hovedkort og PSU. Det skal etterhvert borres hull i platene slik at jeg kan føre kabler fra PSUen til hovedkortet gjennom disse "kanalene":

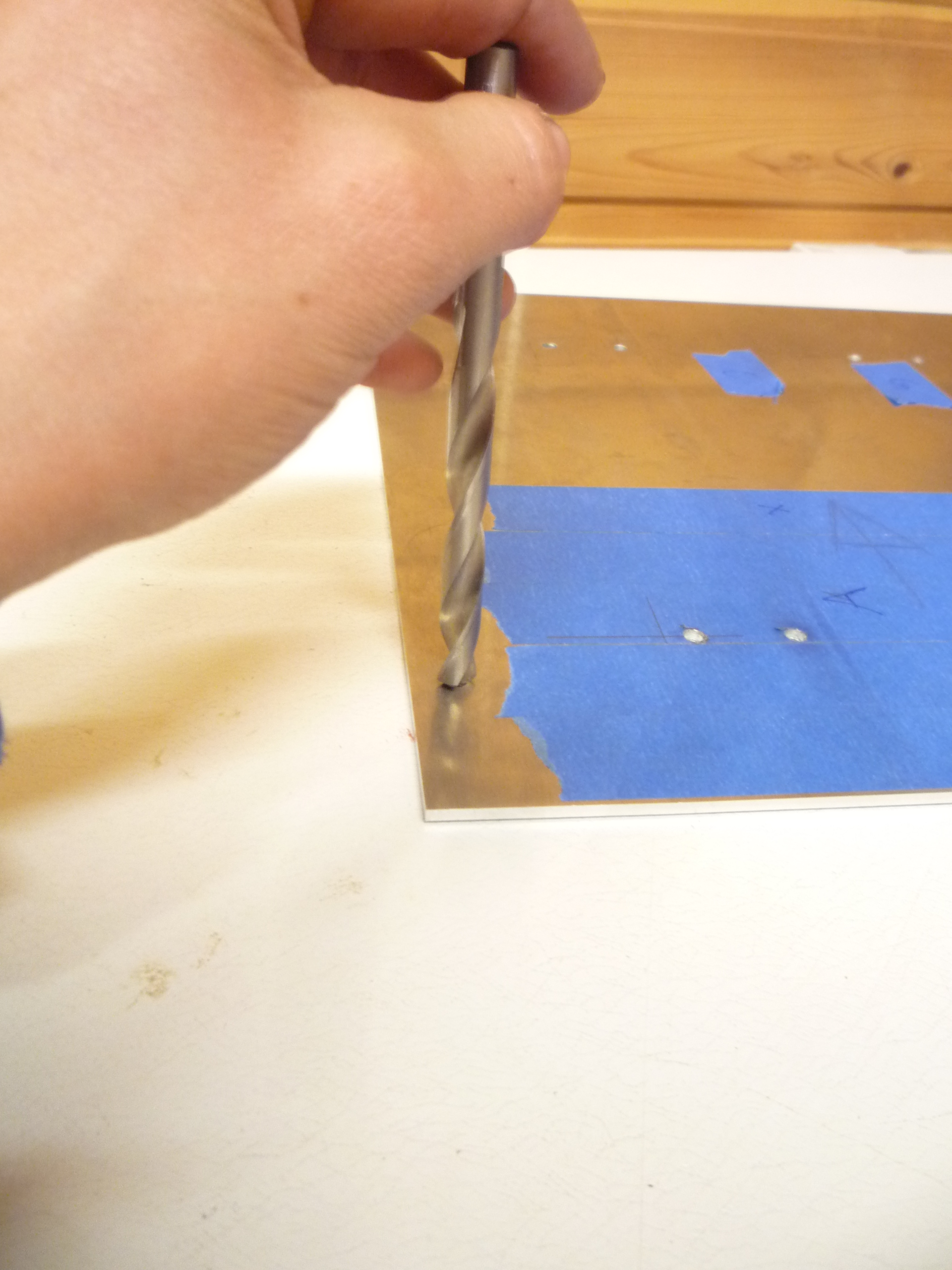

Etter jeg har borret hull i platene bruker jeg et større borr for å fjerne de skarpe eggene som sitter igjen:









Kommentartråd: KLIKK!

[Mr.Anki]

Montering av front





Nå ha jeg fått montert frontplaten. Har skrudd den fast med fire skruer, det ser ut til å holde bra.

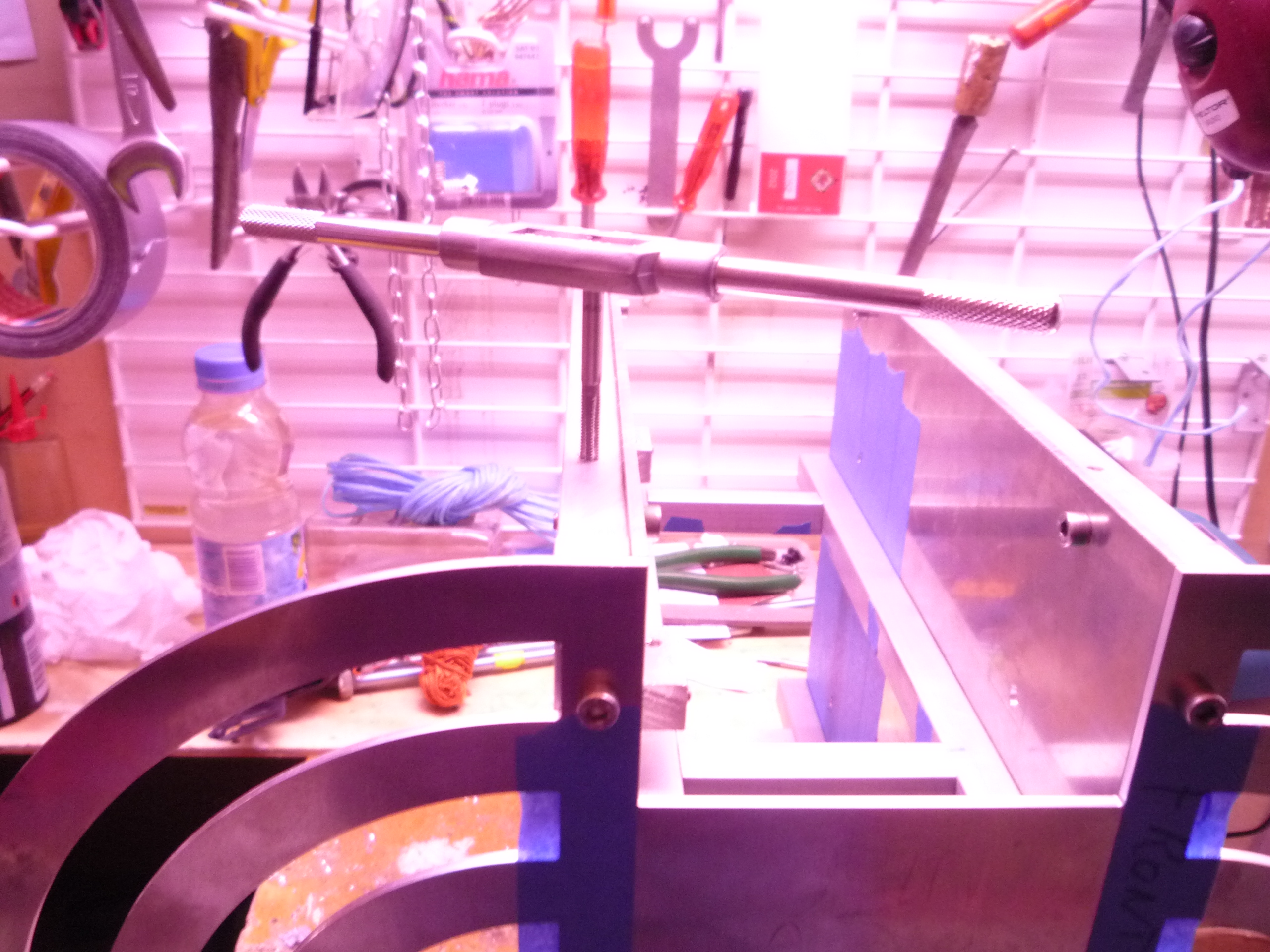

Hadde et lite uhell når jeg skulle gjenge det ene hullet, gjengetappen knakk. Fikk den heldigvis ut igjen og gjenget på nytt:

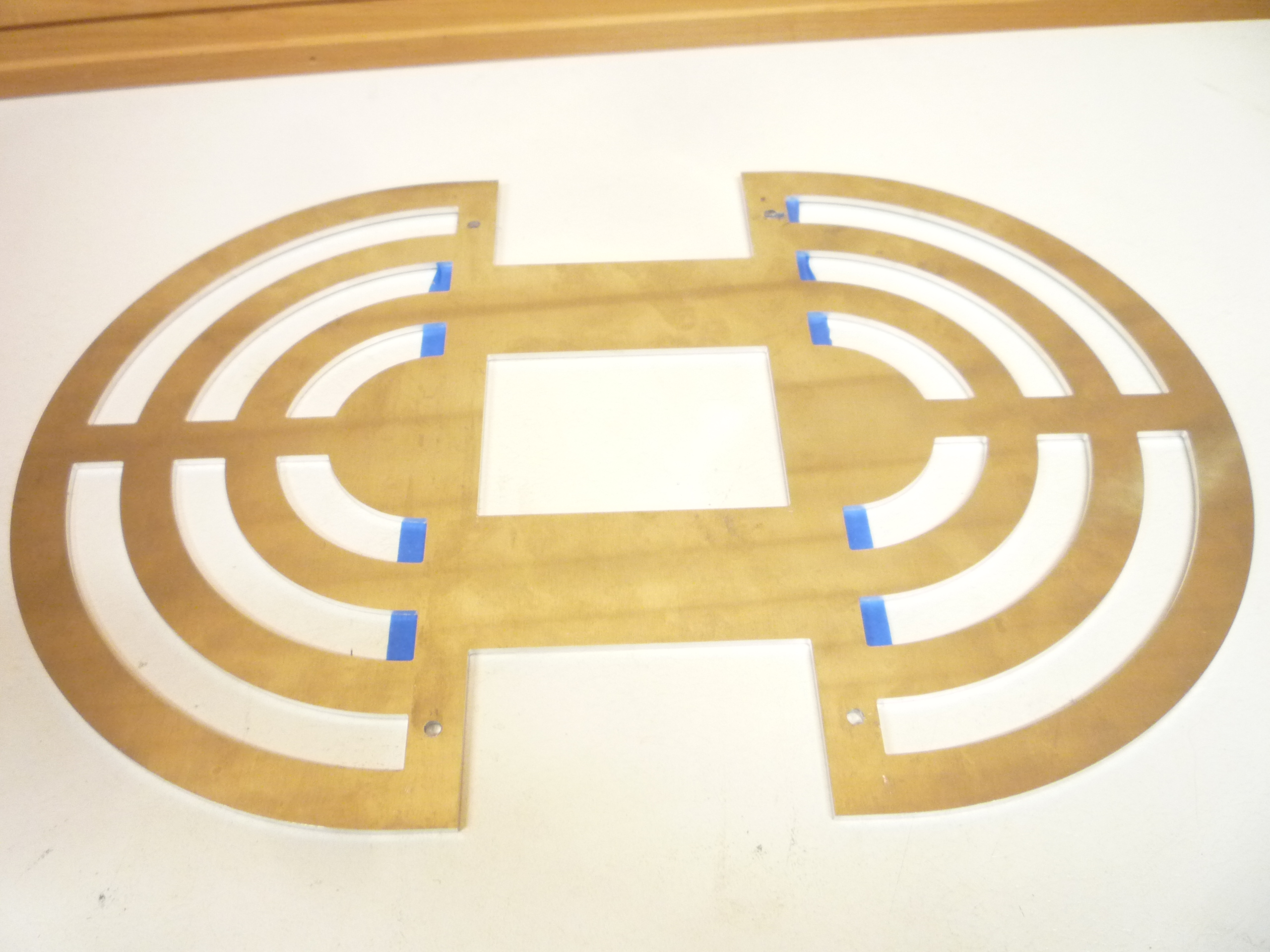

Fronten ferdig borret:





Ferdig montert:







Kommentartråd: KLIKK!

[Mr.Anki]

Montering av sideplater del 1





Holder på å montere sideplatene nå. Ernestus har laget de litt for store så har kappet av noen millimeter på hver side for å få de til å passe.

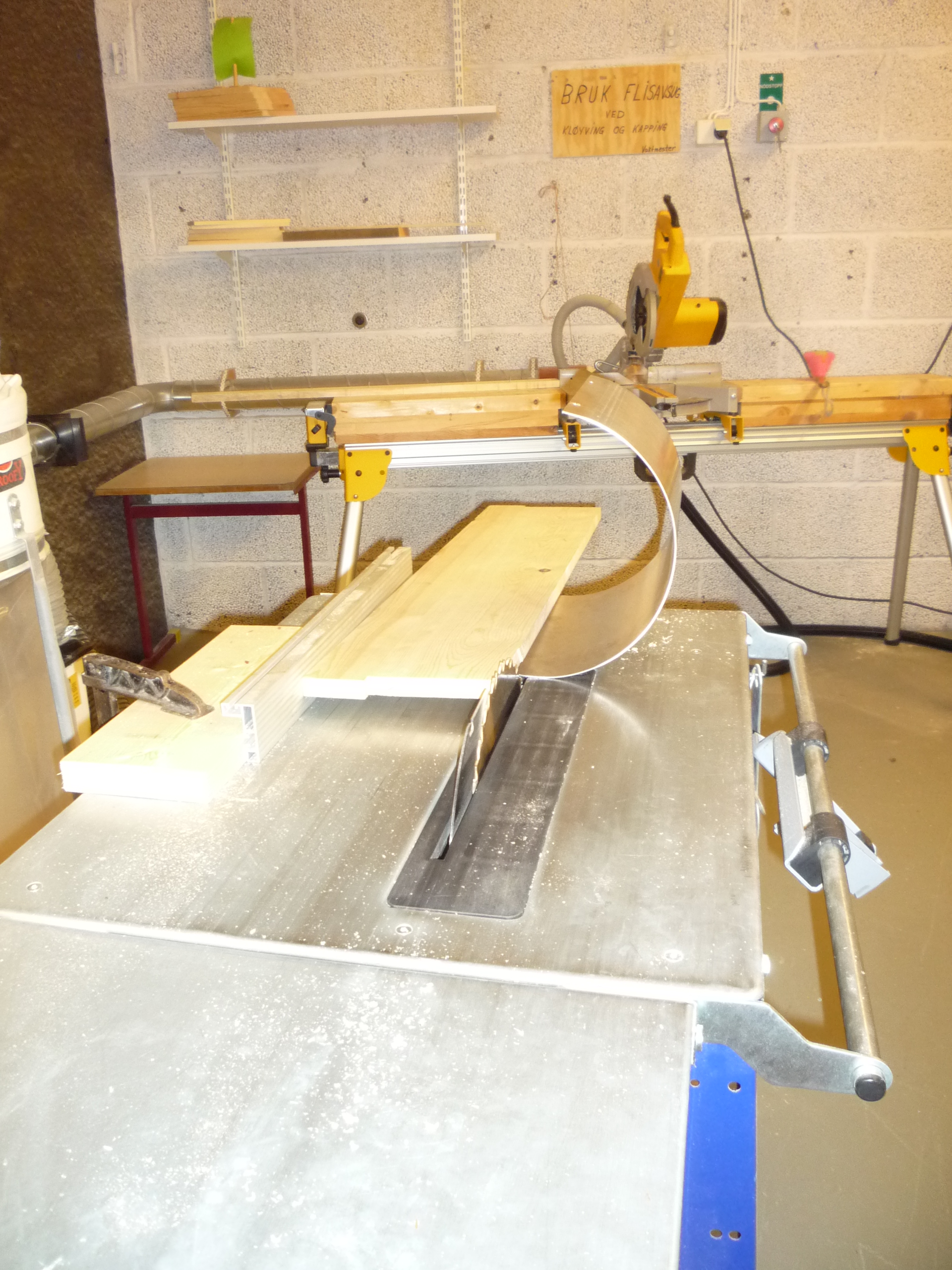

Brukte vanlig klyvsag beregnet for tre til å kappe platene:

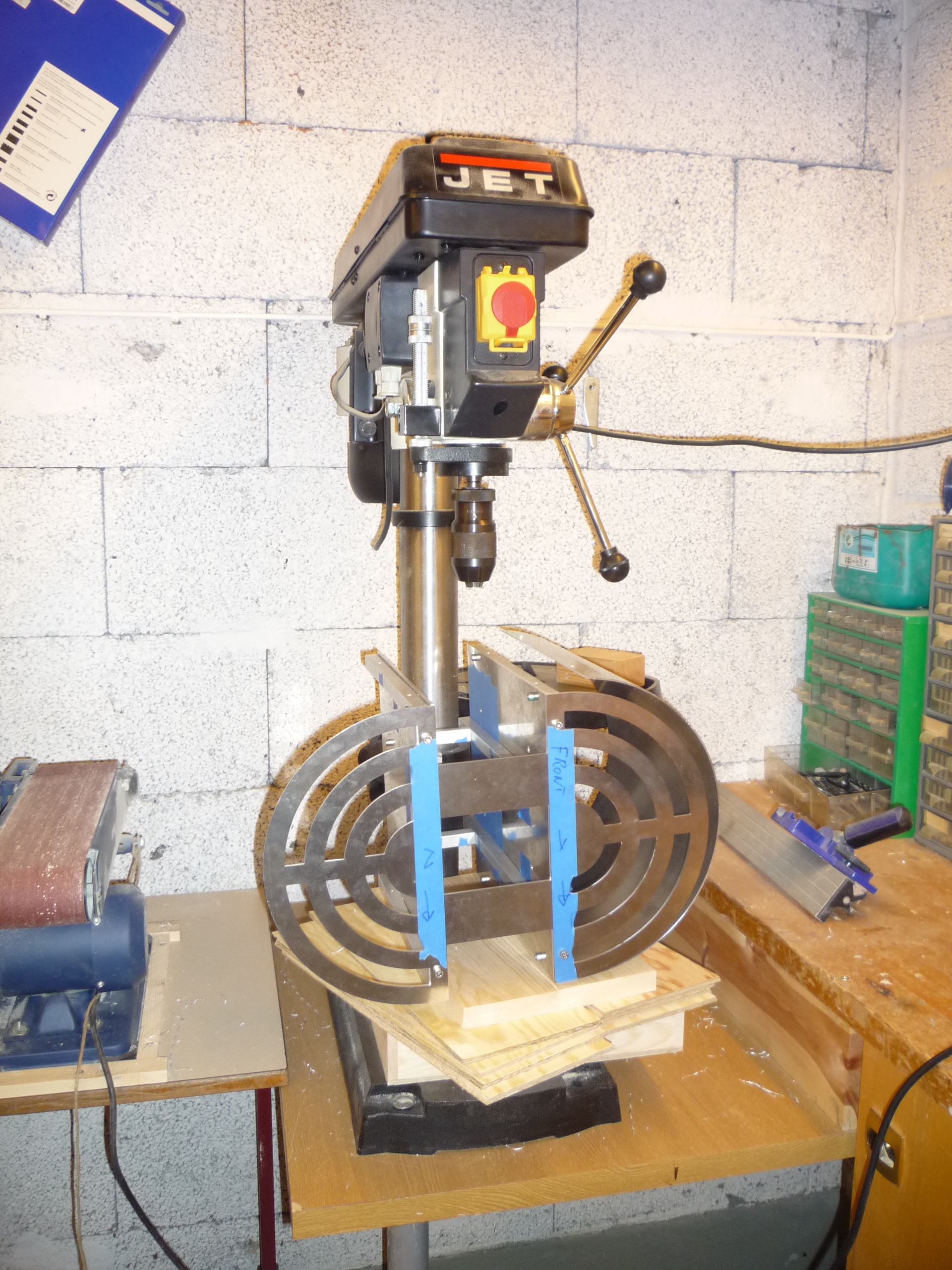

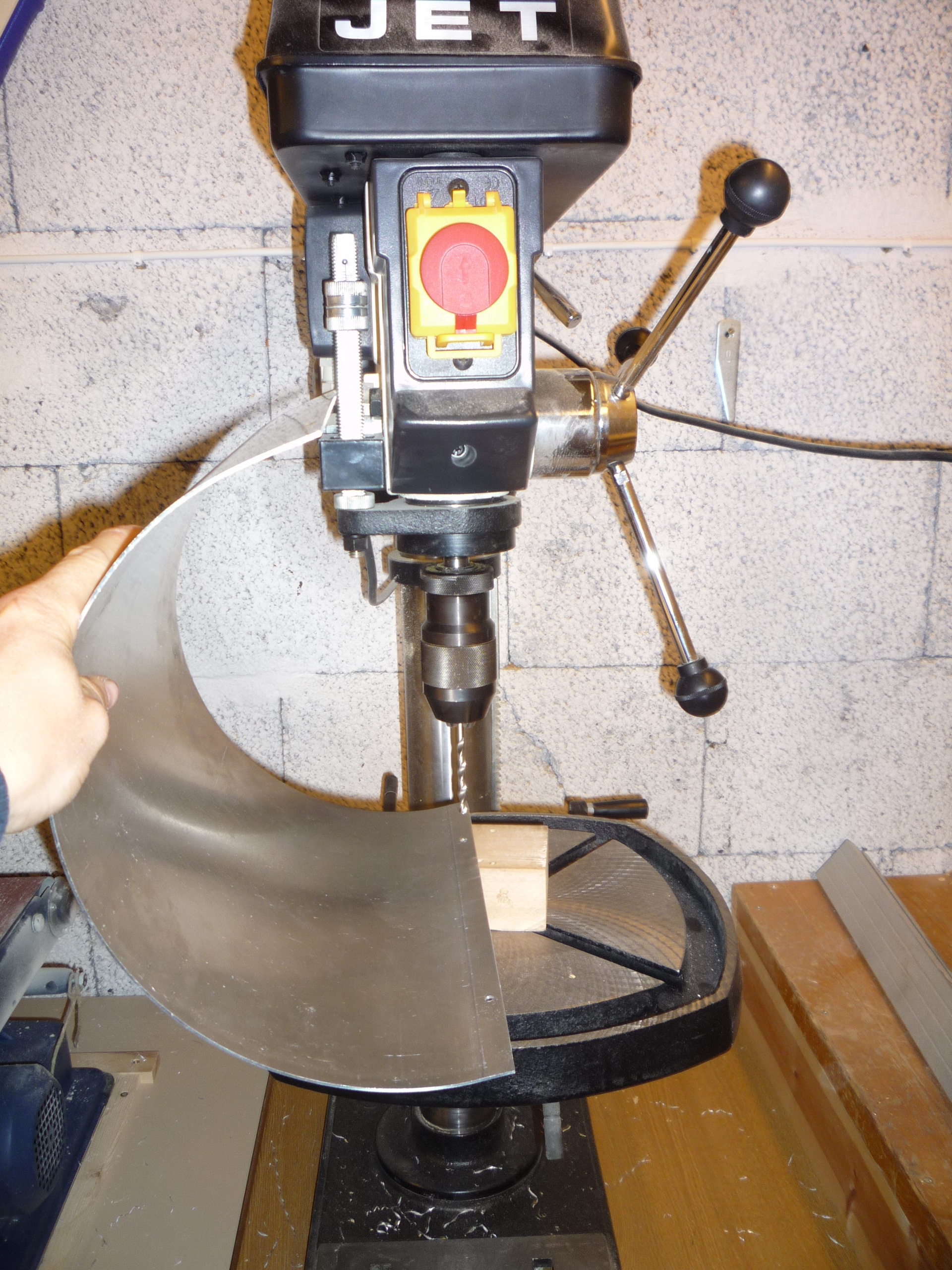

Bruker stort sett søykeborrmaskin når jeg borrer:





Gjenging av hull:

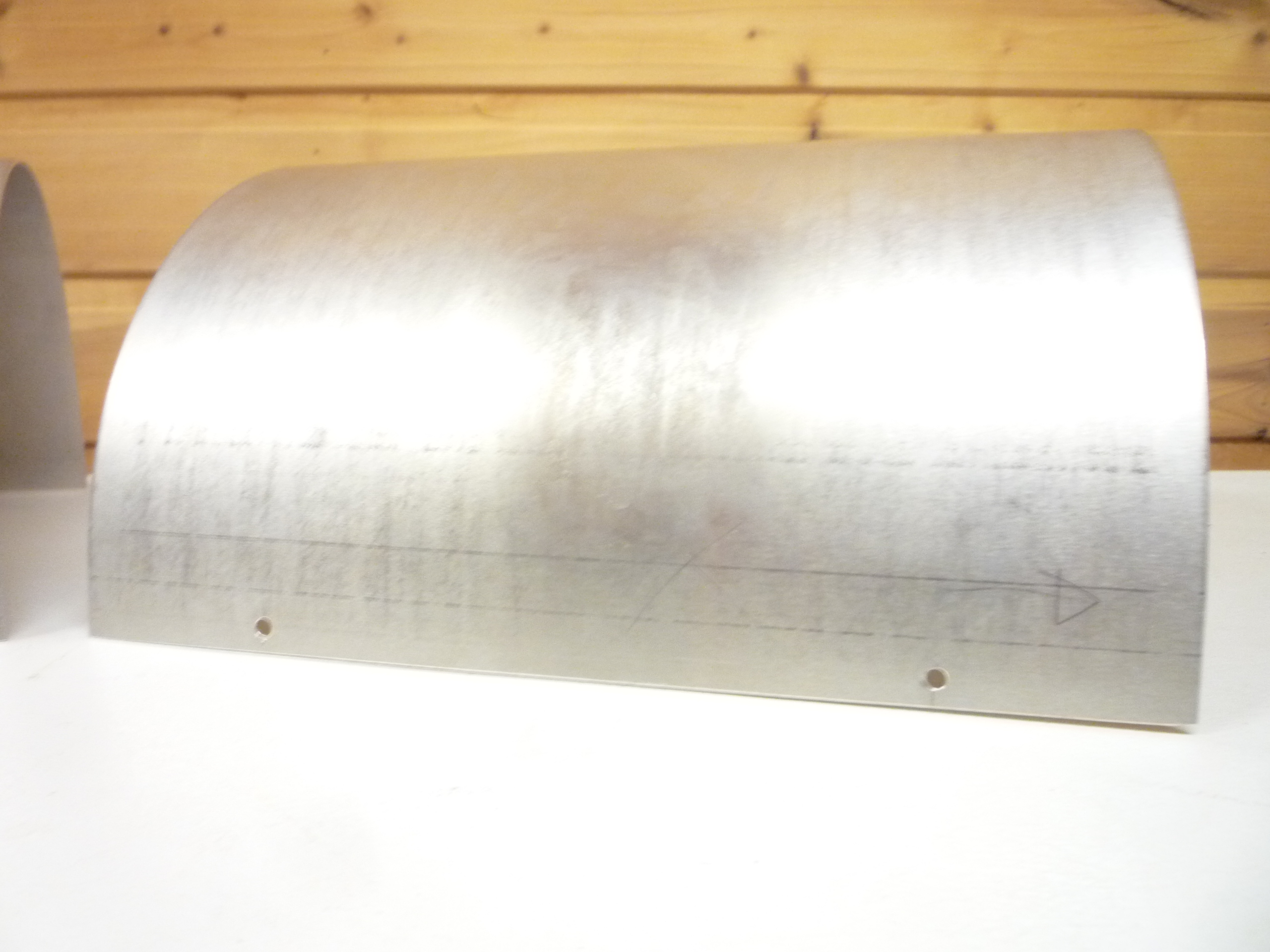

To hull på hver side ser ut til å holde bra:





Borring med 5mm borr:

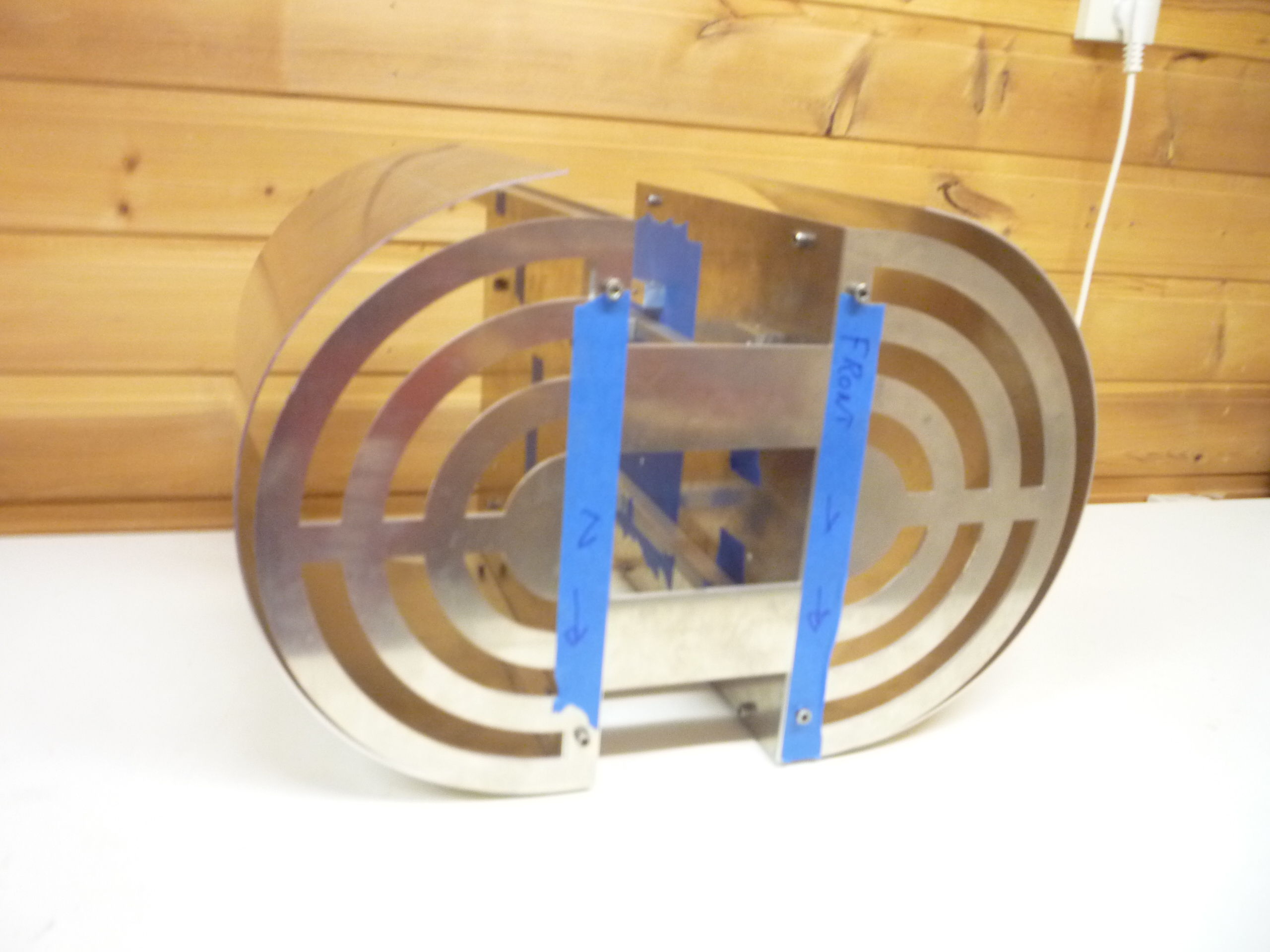

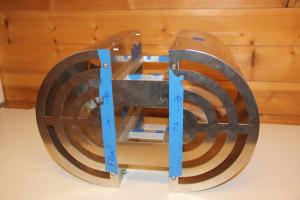

Prøve montering:





Har ikke fått borret den andre siden enda, må kappe av et par millimeter til for å få ting til å passe. Ny oppdatering kommer i løpet av et par dager.







Kommentartråd: KLIKK!

[Mr.Anki]

Montering av hovedkortbrett





Har brukt de siste dagene til å tilpasset og montert hovedkortbrettet. Det er akkurat plass til et mATX hovedkort og et skjermkort av vanlig størrelse. Satser på å få inn et Haswell hovedkort etterhvert.

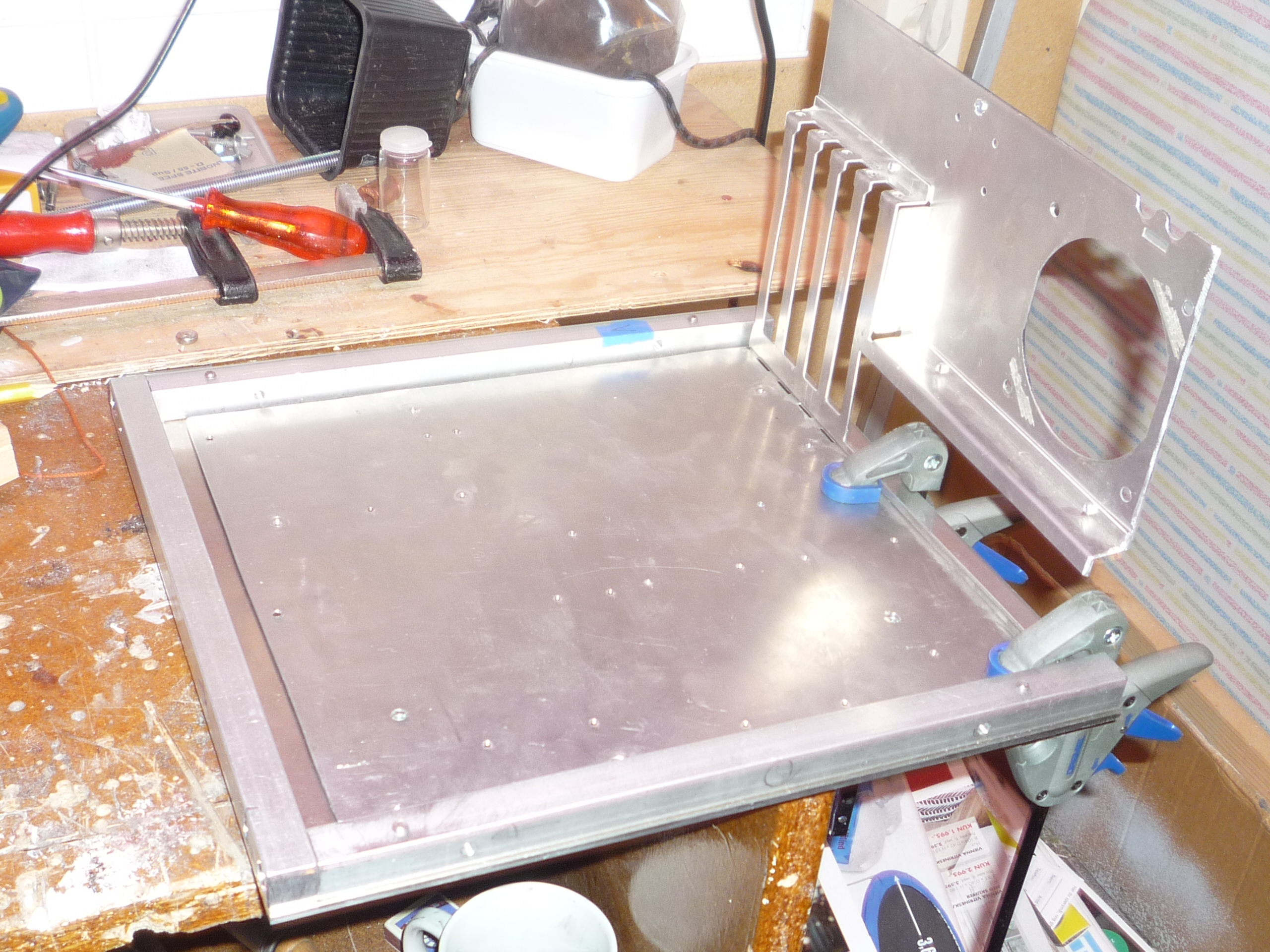

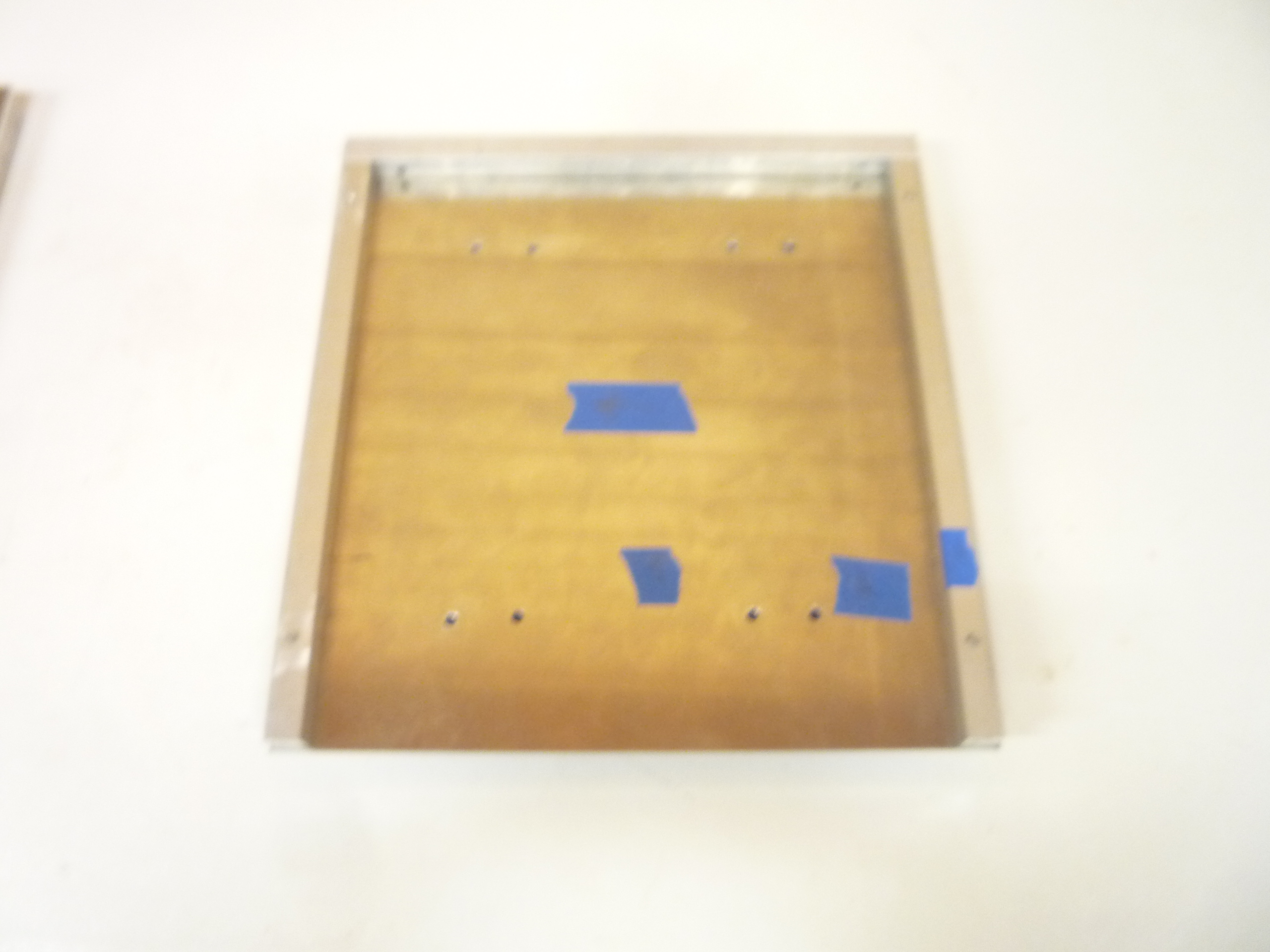

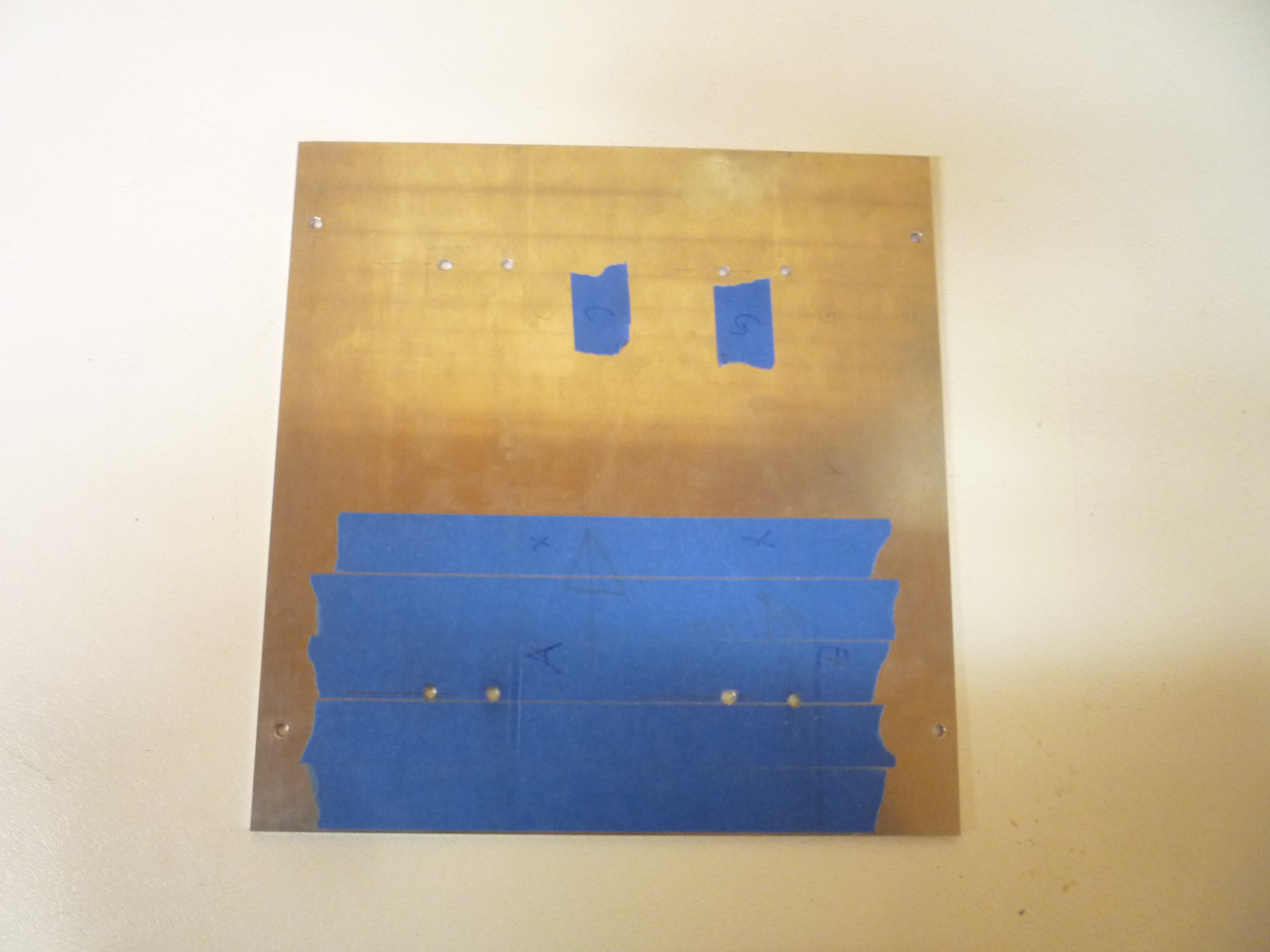

Hovedkortbrettet ferdig kappet:





Klart for borring:

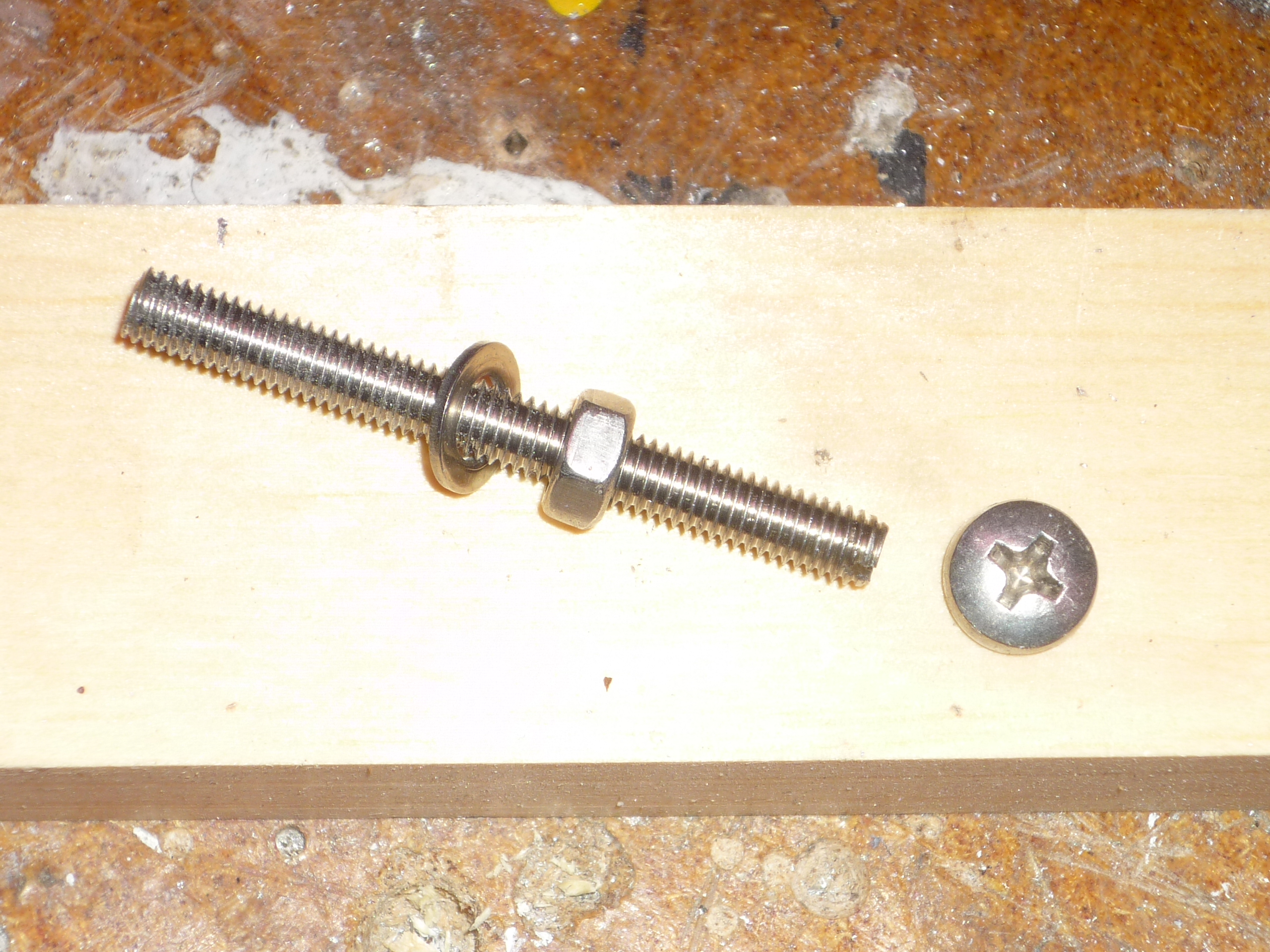

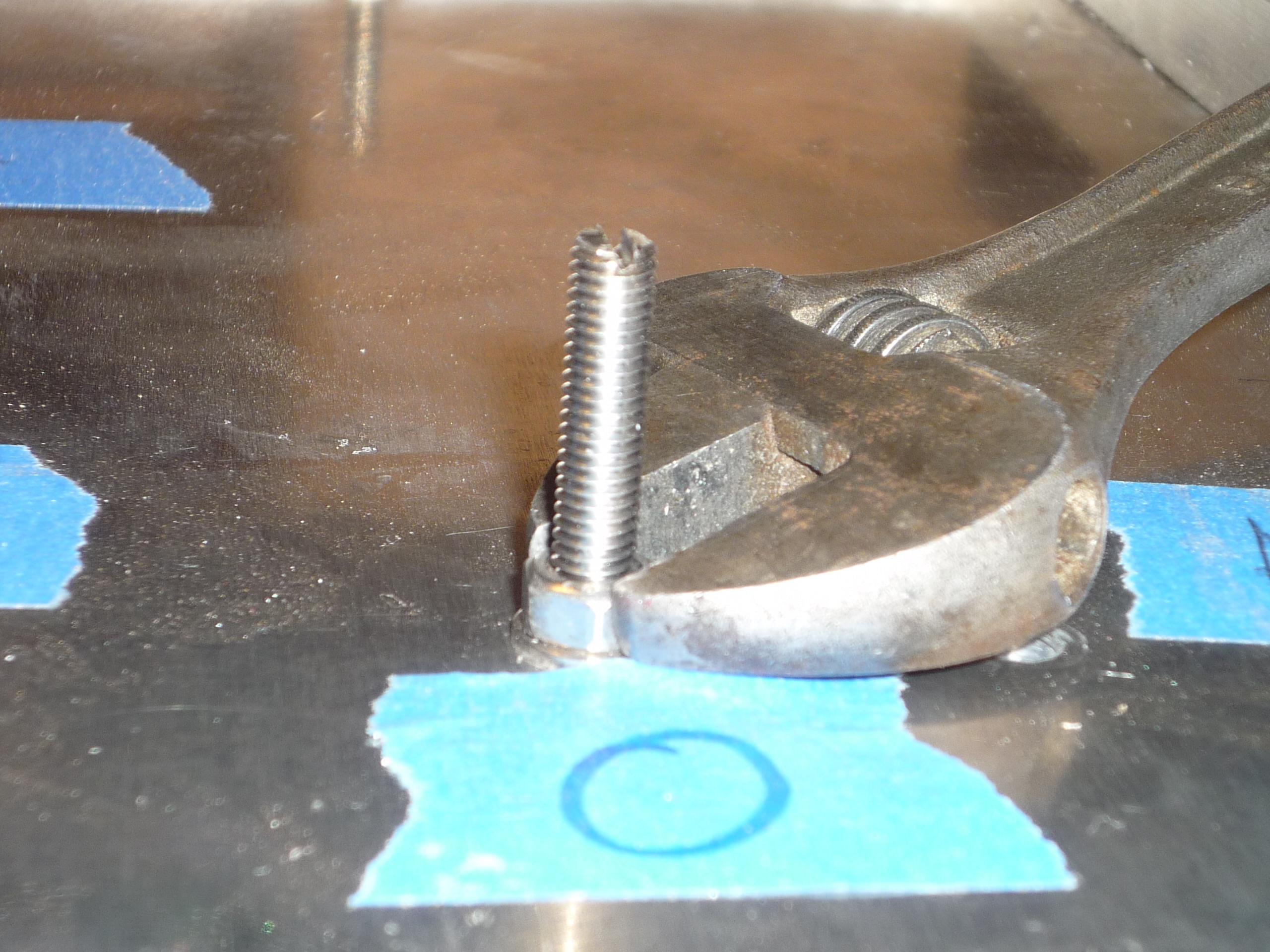

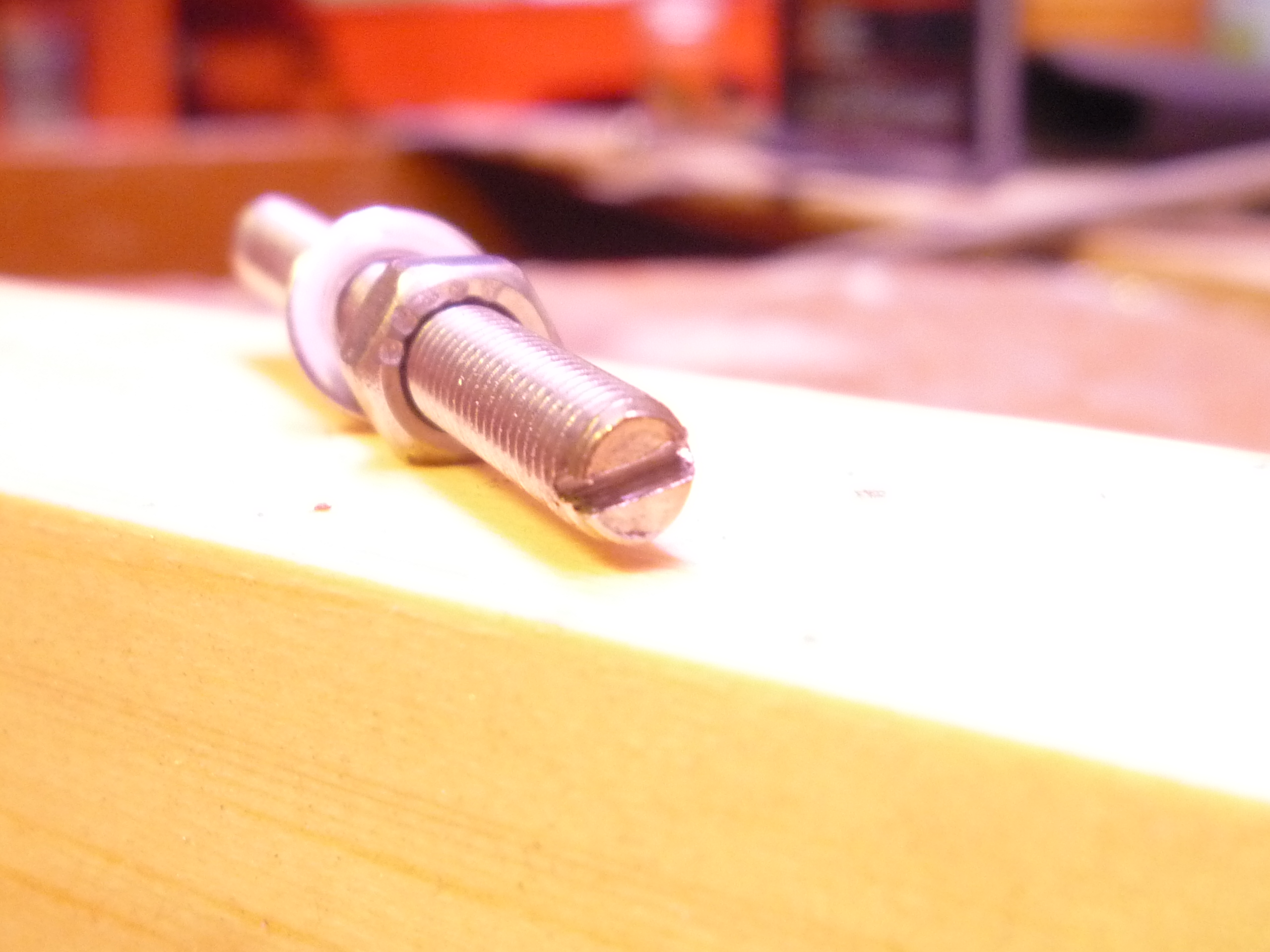

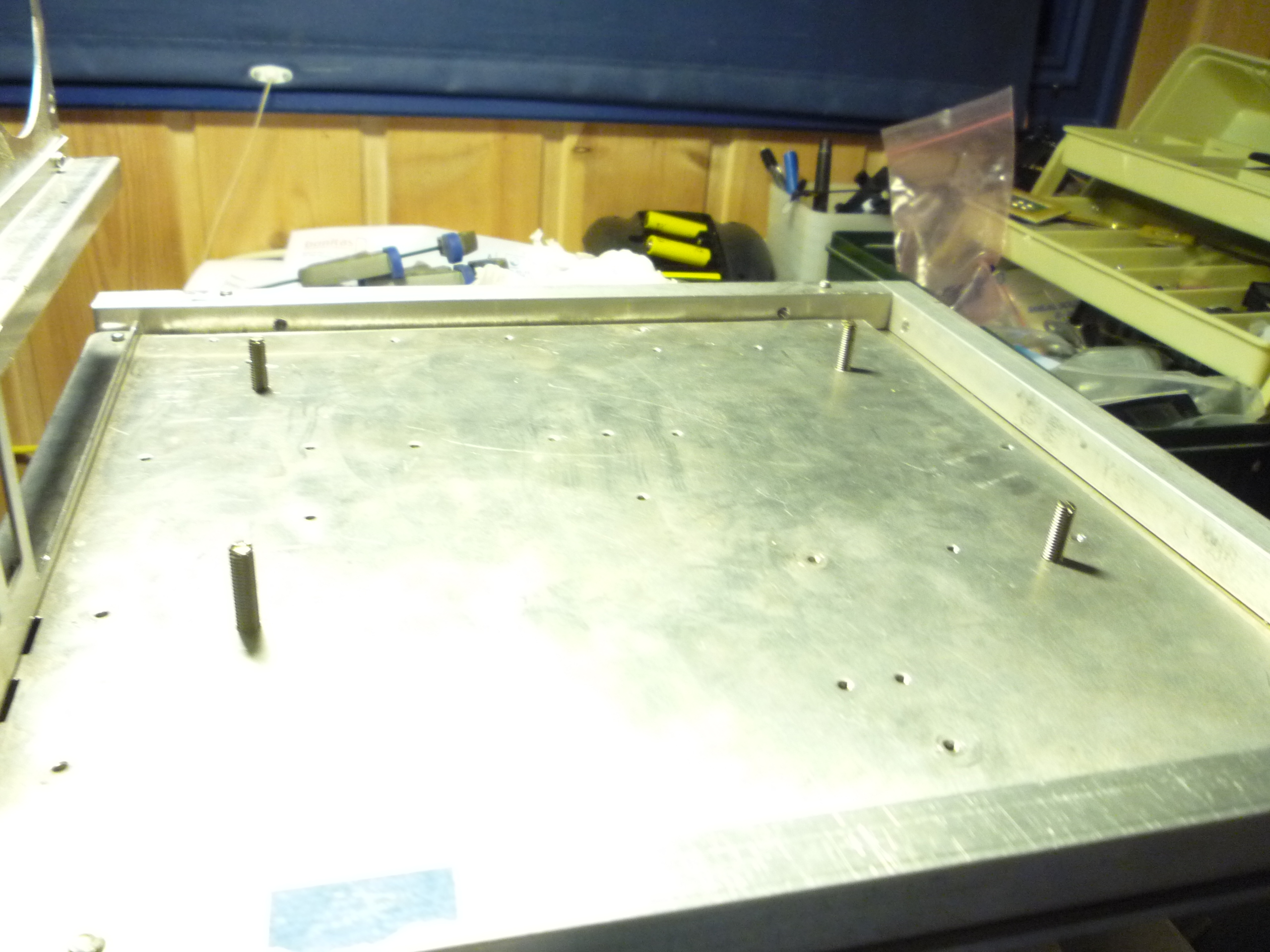

For å feste platen har jeg laget til fire gjengestag som skrus fast i gjengene til rammen. Kappet av hode på fire skruer:

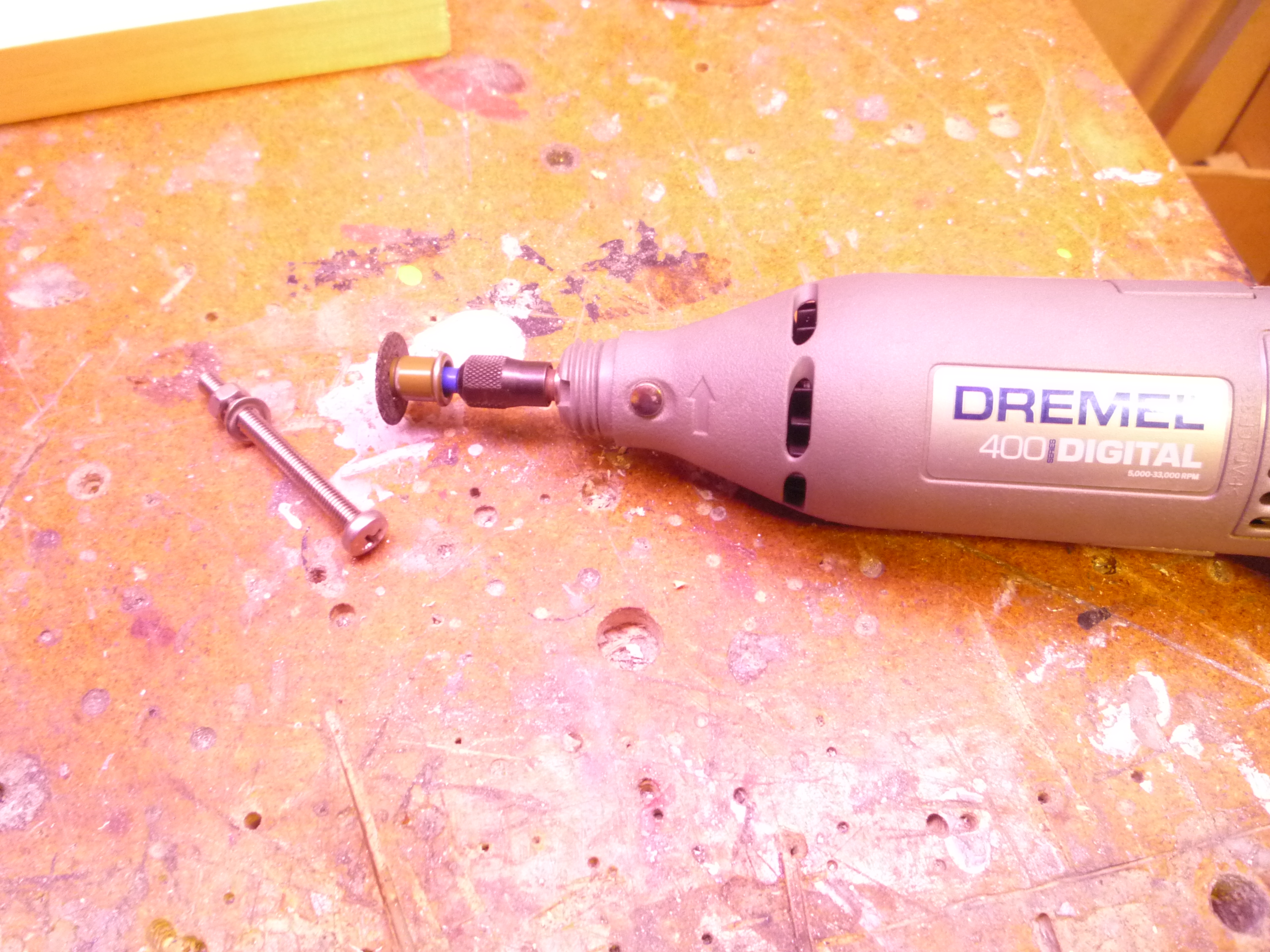

Laget et lite sport for å lettere få skrudd de fast:

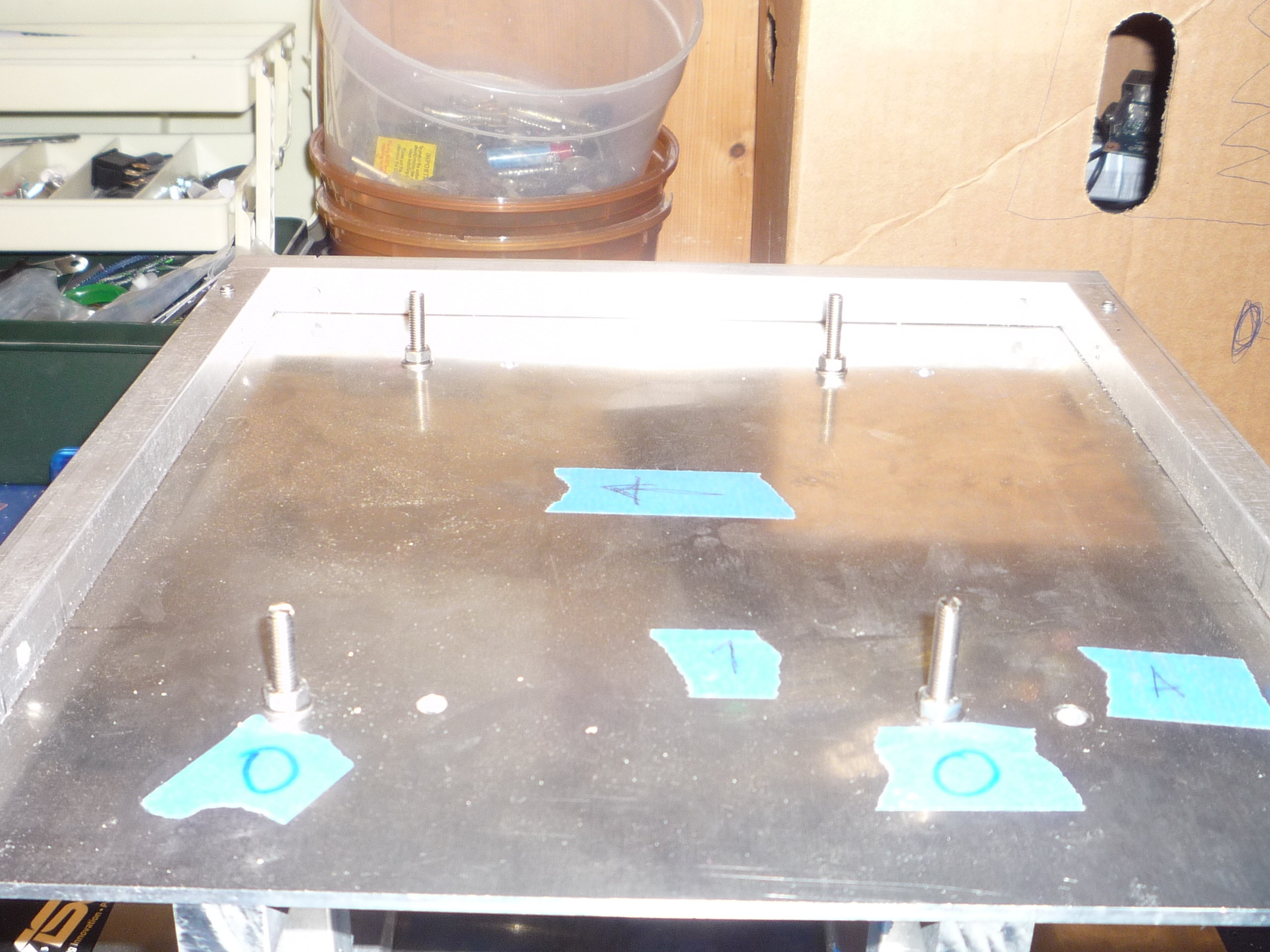

Montering:









Må kappe av skruene litt mer slik at skuene kommer under hovedkortet. I neste oppdatering blir det videre montering av sideplatene.







Kommentartråd: KLIKK!

[Mr.Anki]

Montering av sideplater del 2

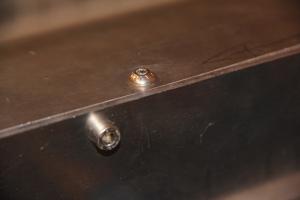

Nå er jeg ferdig med å montere begge sideplatene og hovedkortbrettet. Har også kjøpt nye skruer som er kortere og har rundt hode.

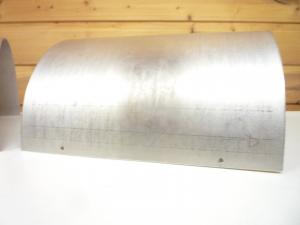

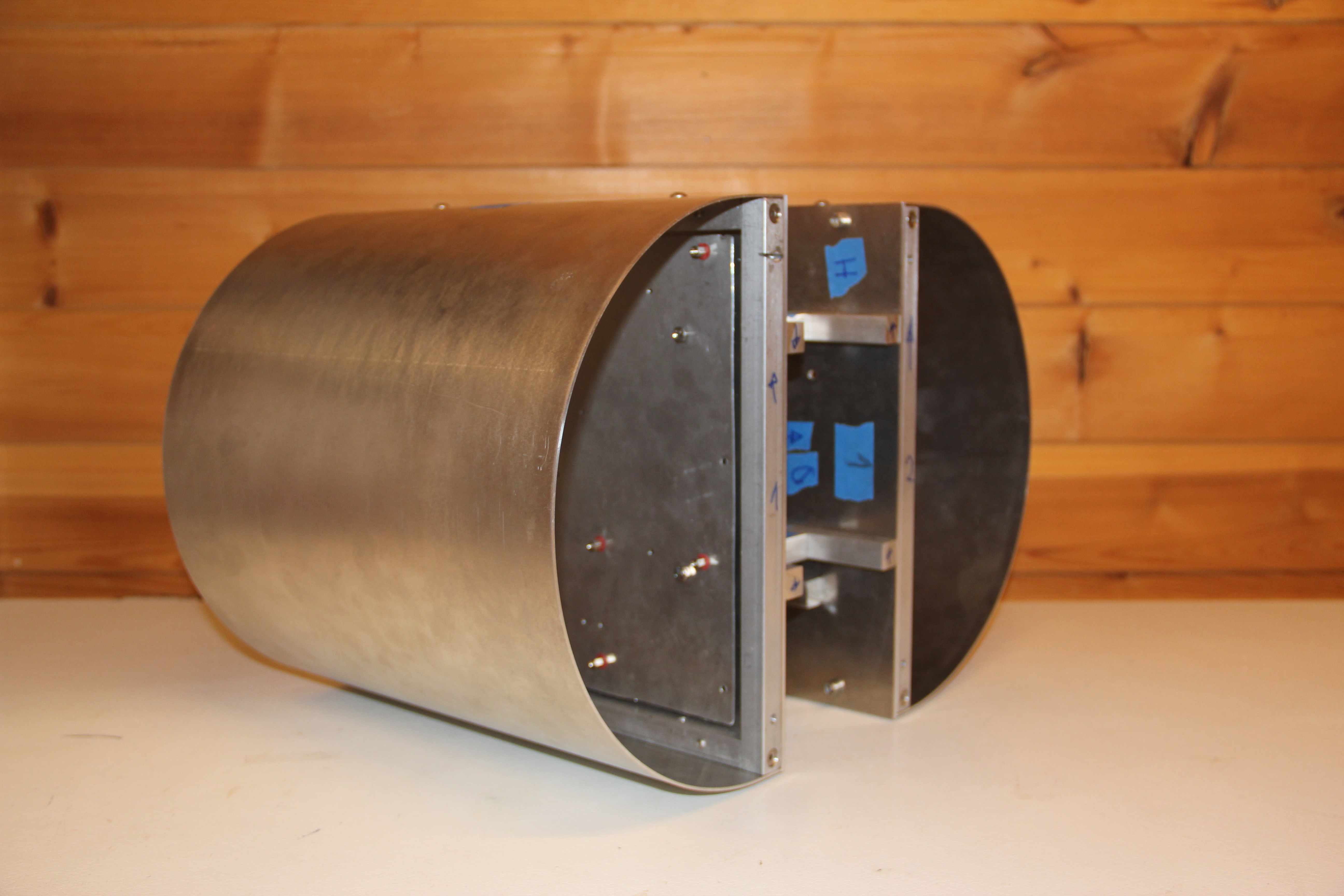

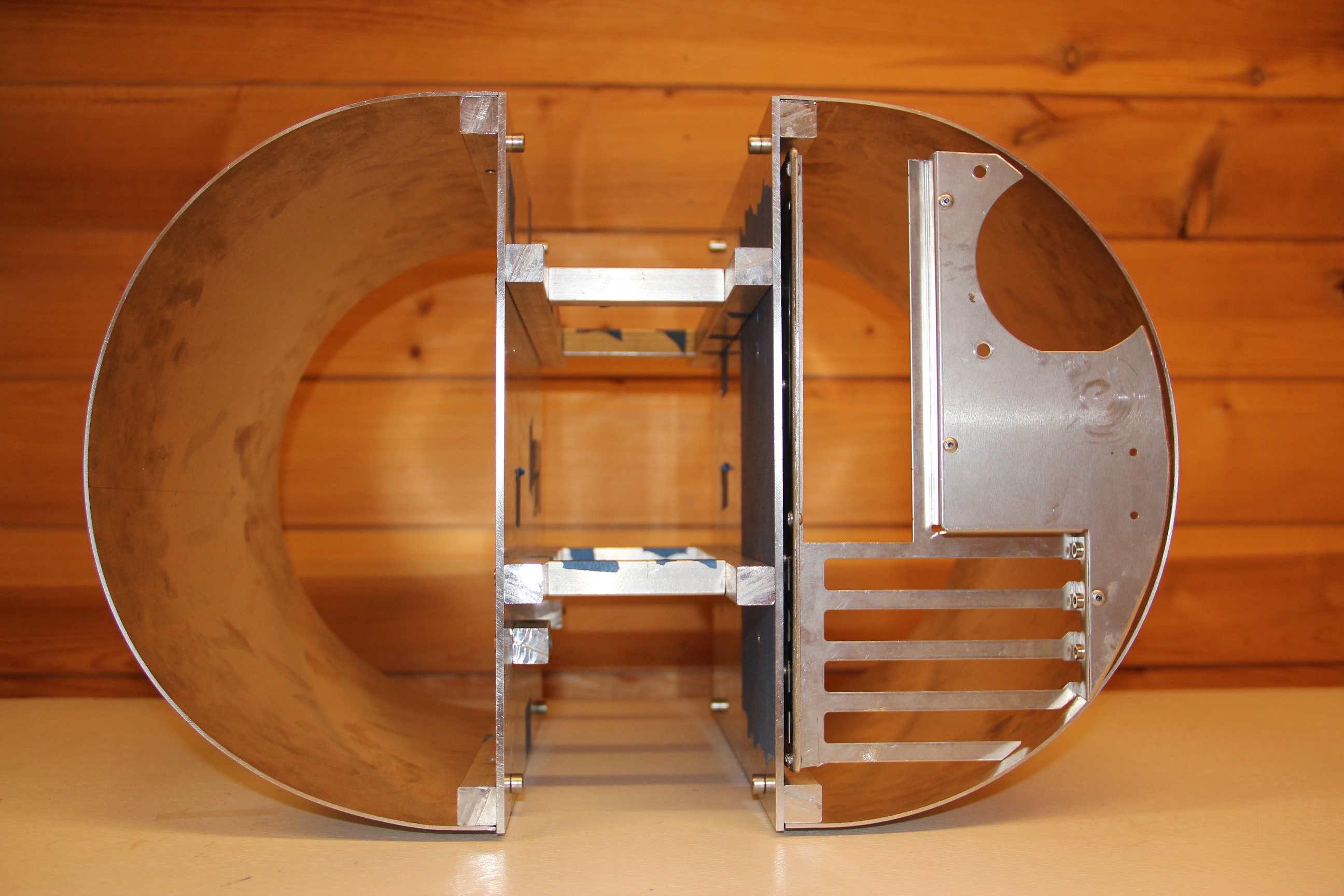

Sideplatene ferdig montert:





Slik ser baksiden ut per dags dato. Her skal jeg etterhvert montere en plate med tilpassede hull:

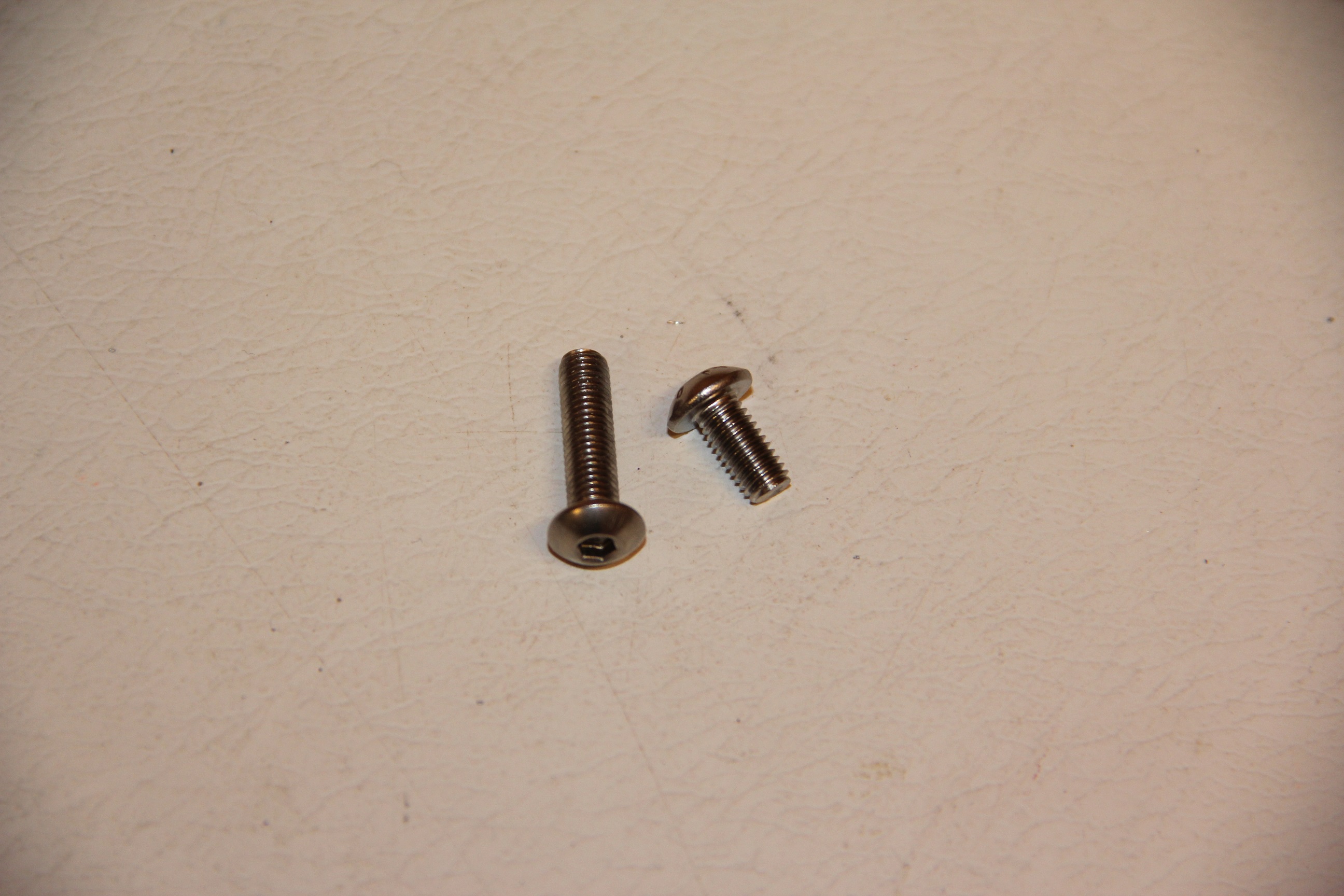

Nye skruer, hvilke skruer skal jeg bruke?







Foreløpig utseende:



Hva synes dere om resultatet så langt?



Kommentartråd: KLIKK!

[Mr.Anki]

Gigabyte sponser prosjektet





Gigabyte sponser prosjektet med hovedkort.

• GA-B75M-D3P

Tusen takk for støtten



Kommentartråd: KLIKK!

[Mr.Anki]

Hovedkort fra Gigabyte

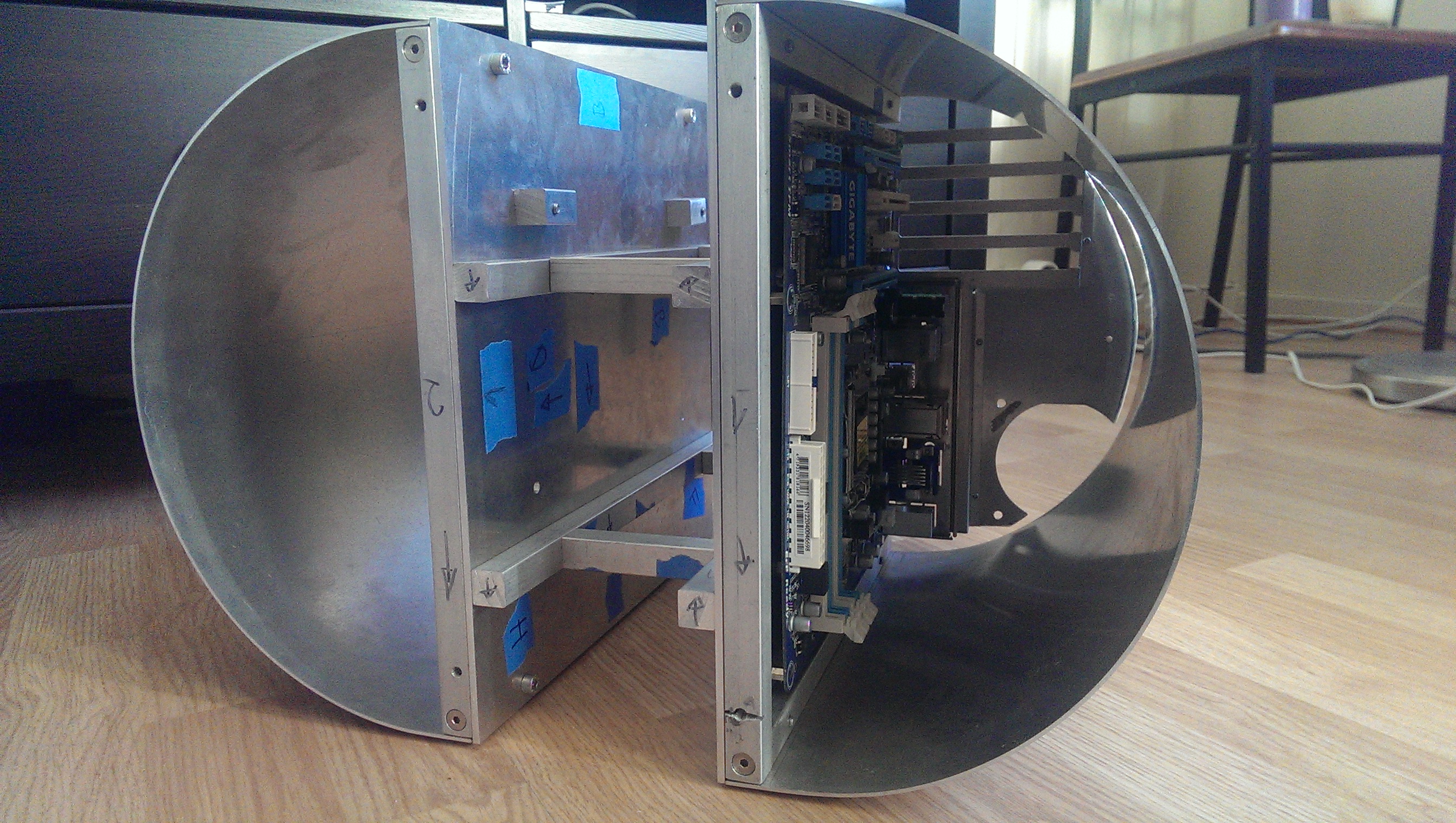

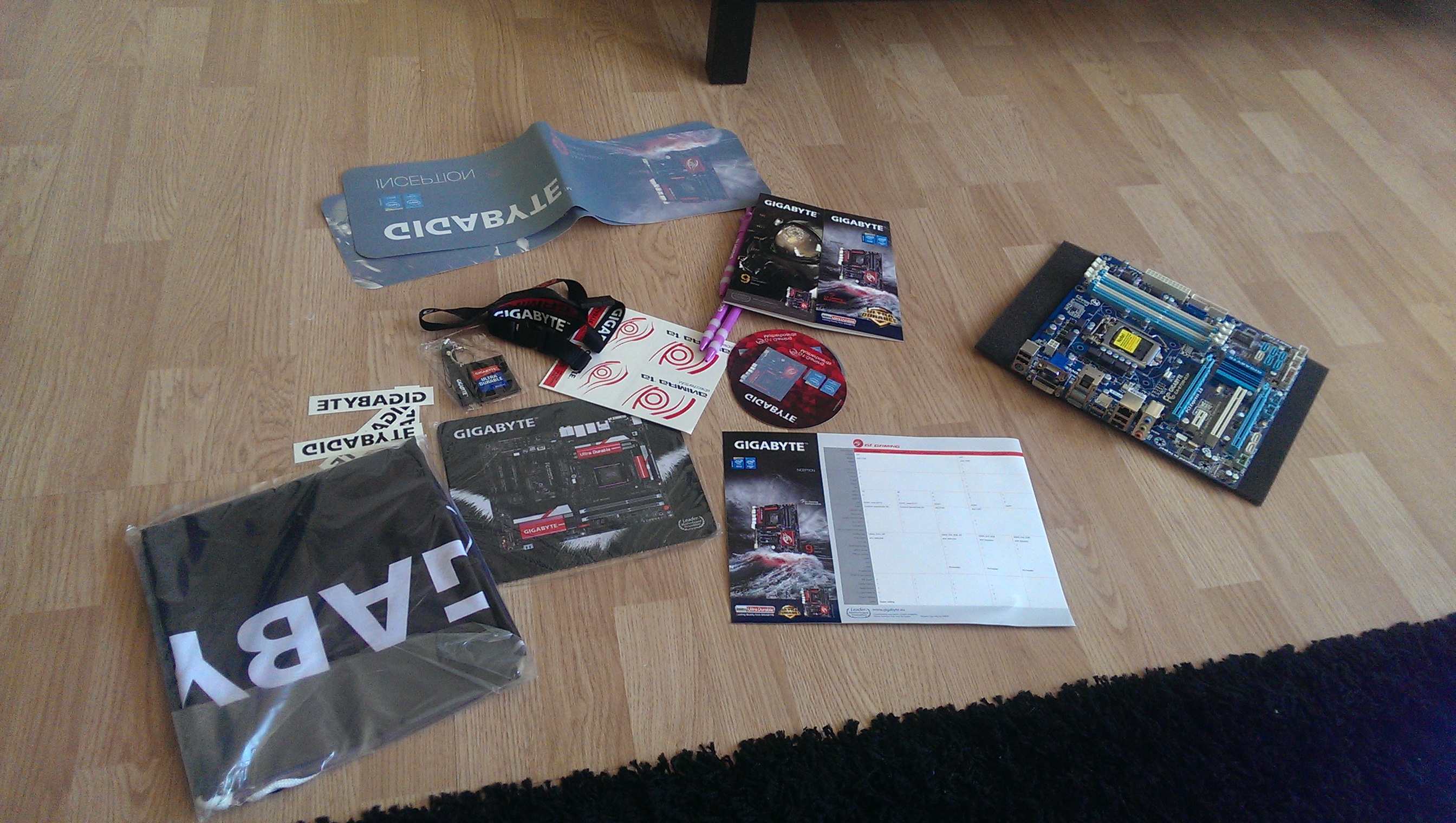

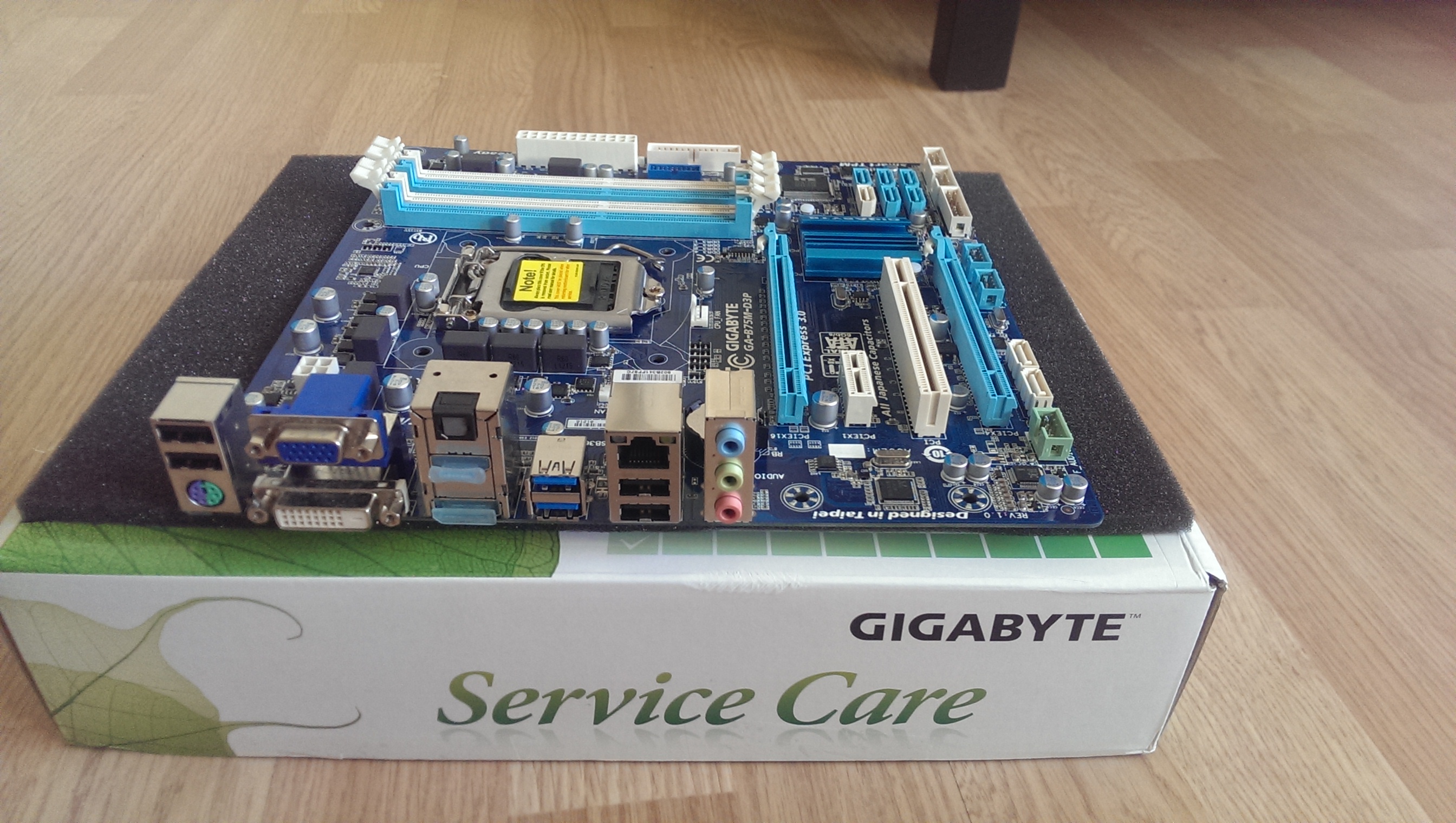

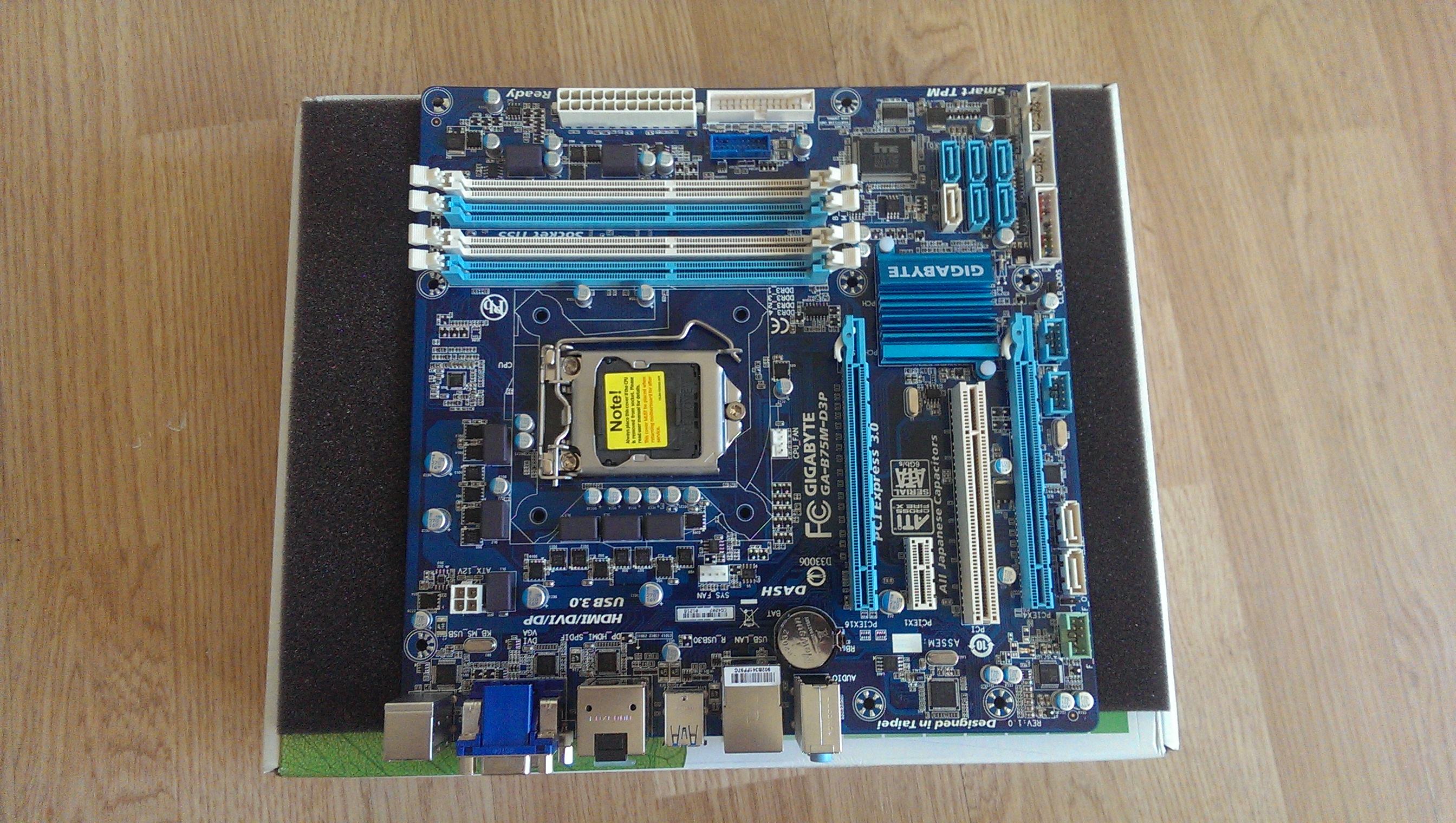

Da har hovedkortet fra Gigabyte kommet.

• GA-B75M-D3P

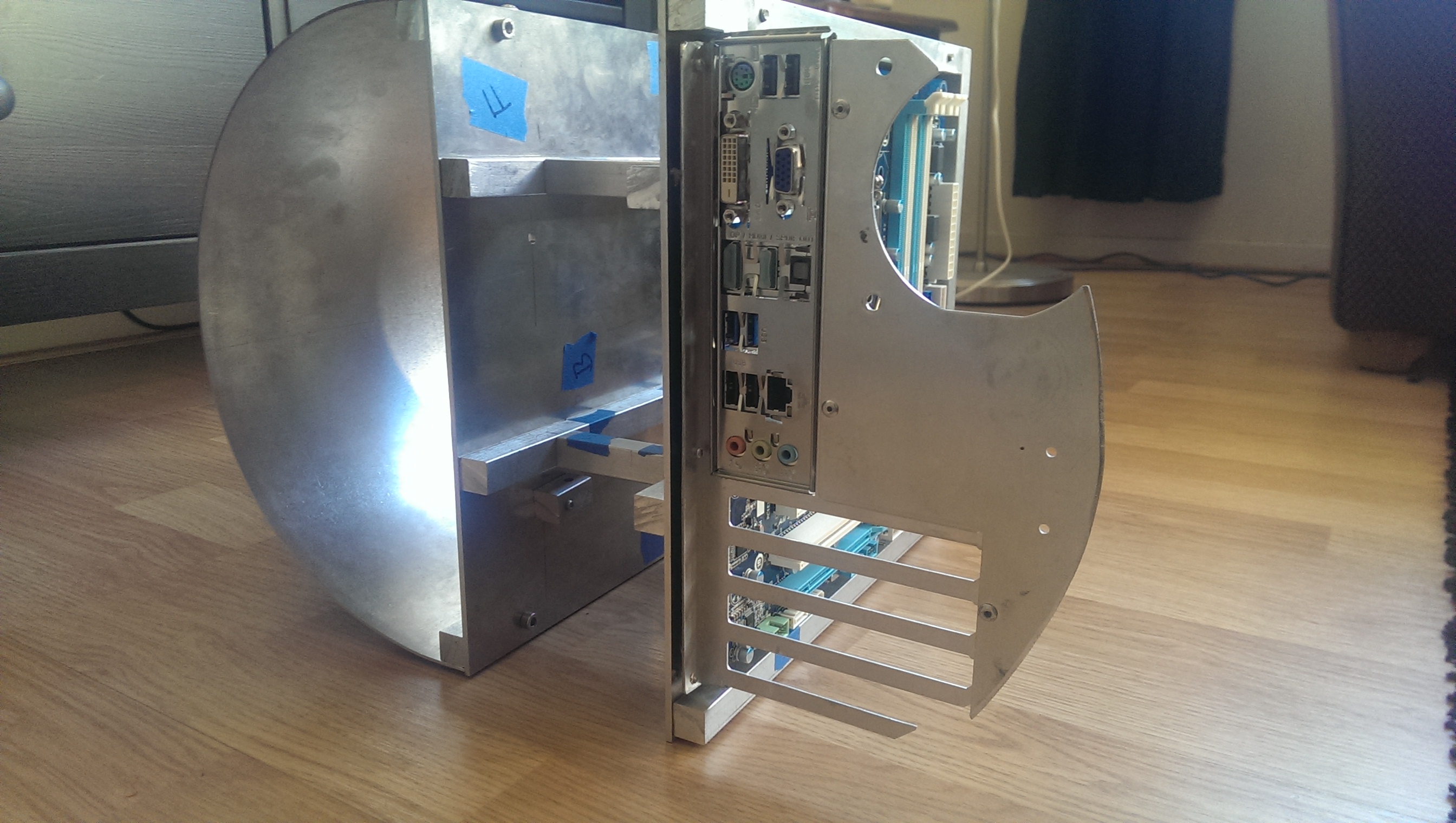

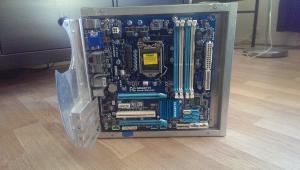

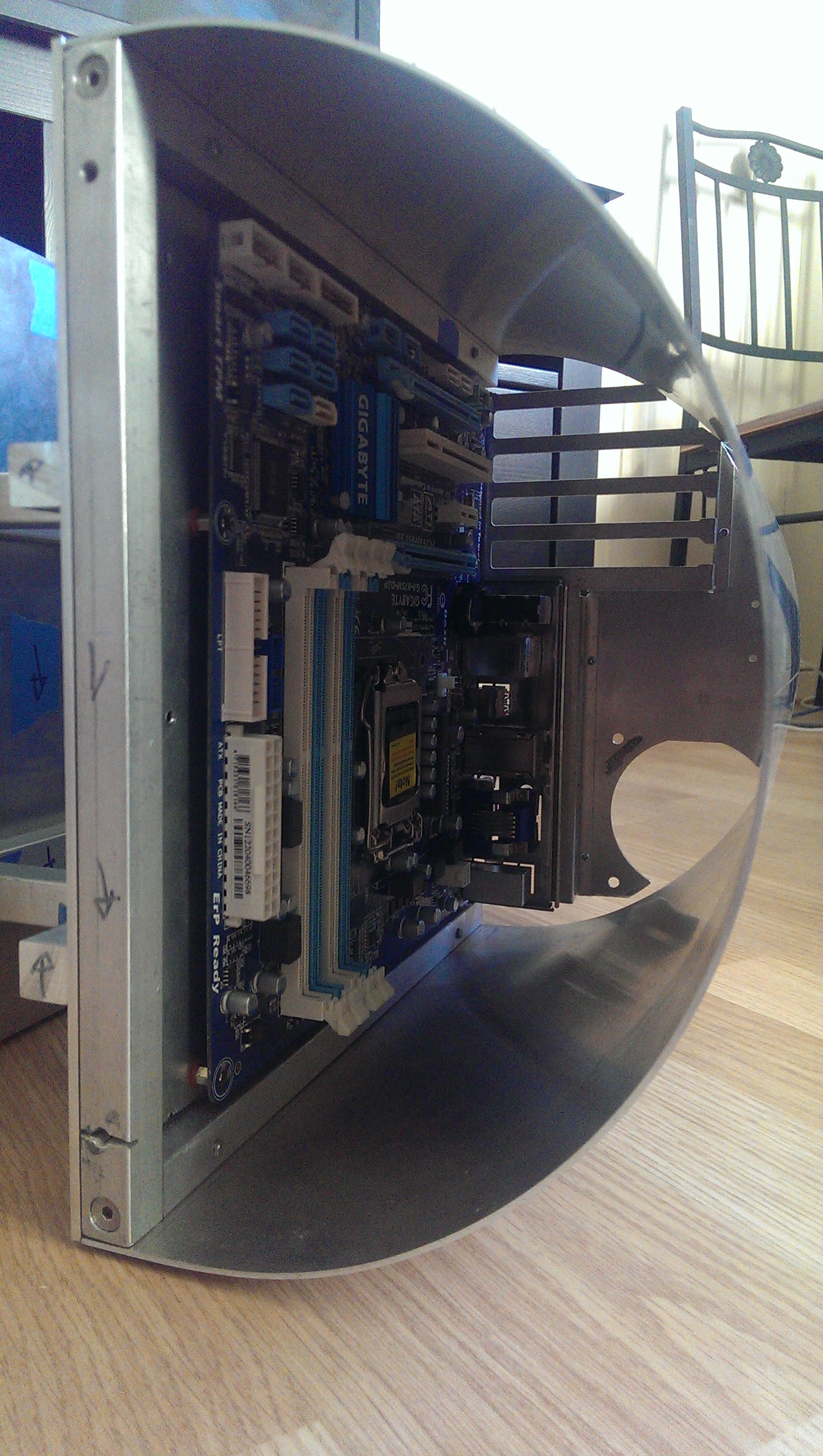

Har tatt en liten prøve montering, alt passer som det skal.





















Tusen takk for støtten



Kommentartråd: KLIKK!

Endret 18. september 2014 av Mr.Anki

[Mr.Anki]

Nytt hovedkort fra Gigabyte

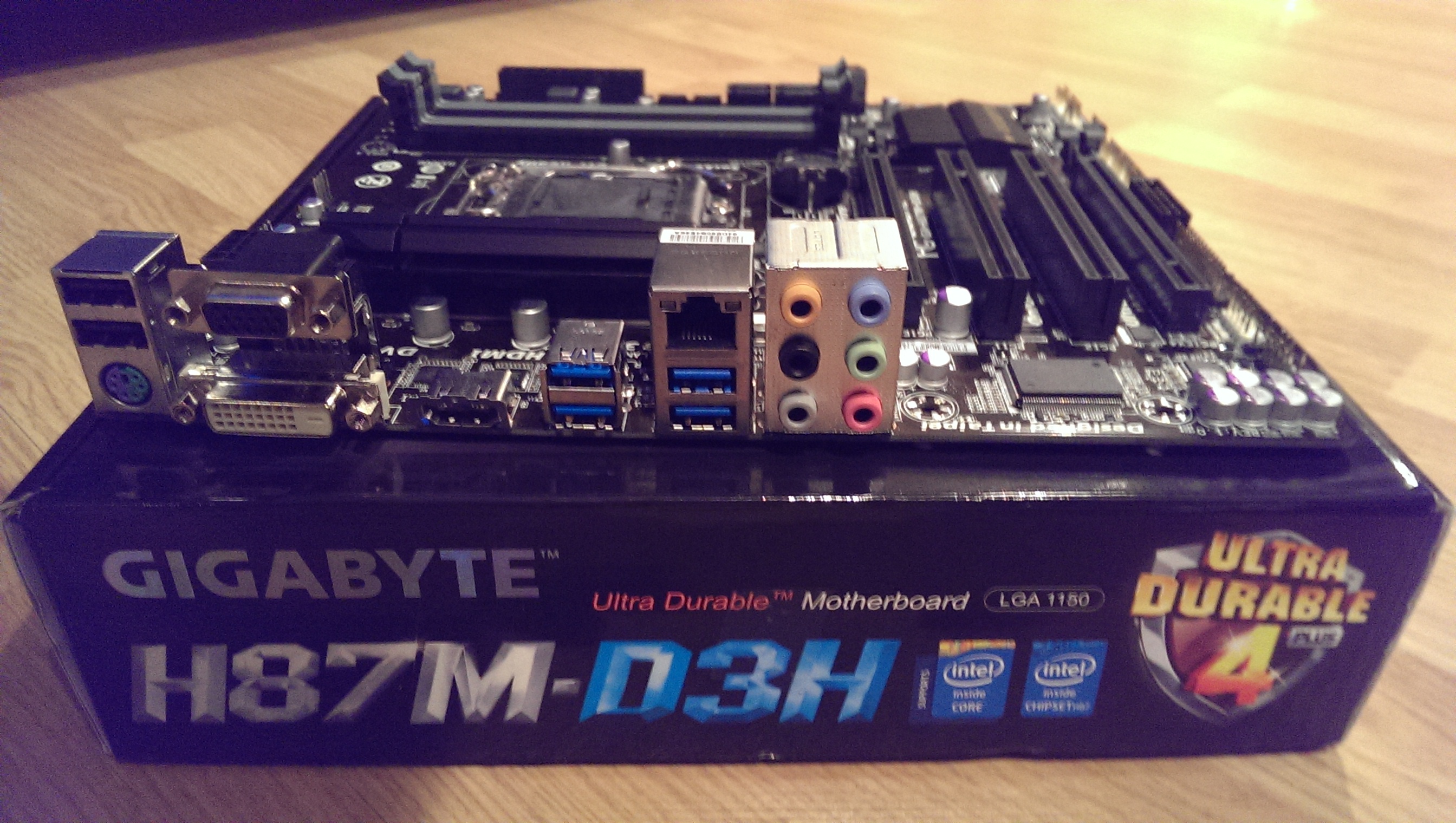

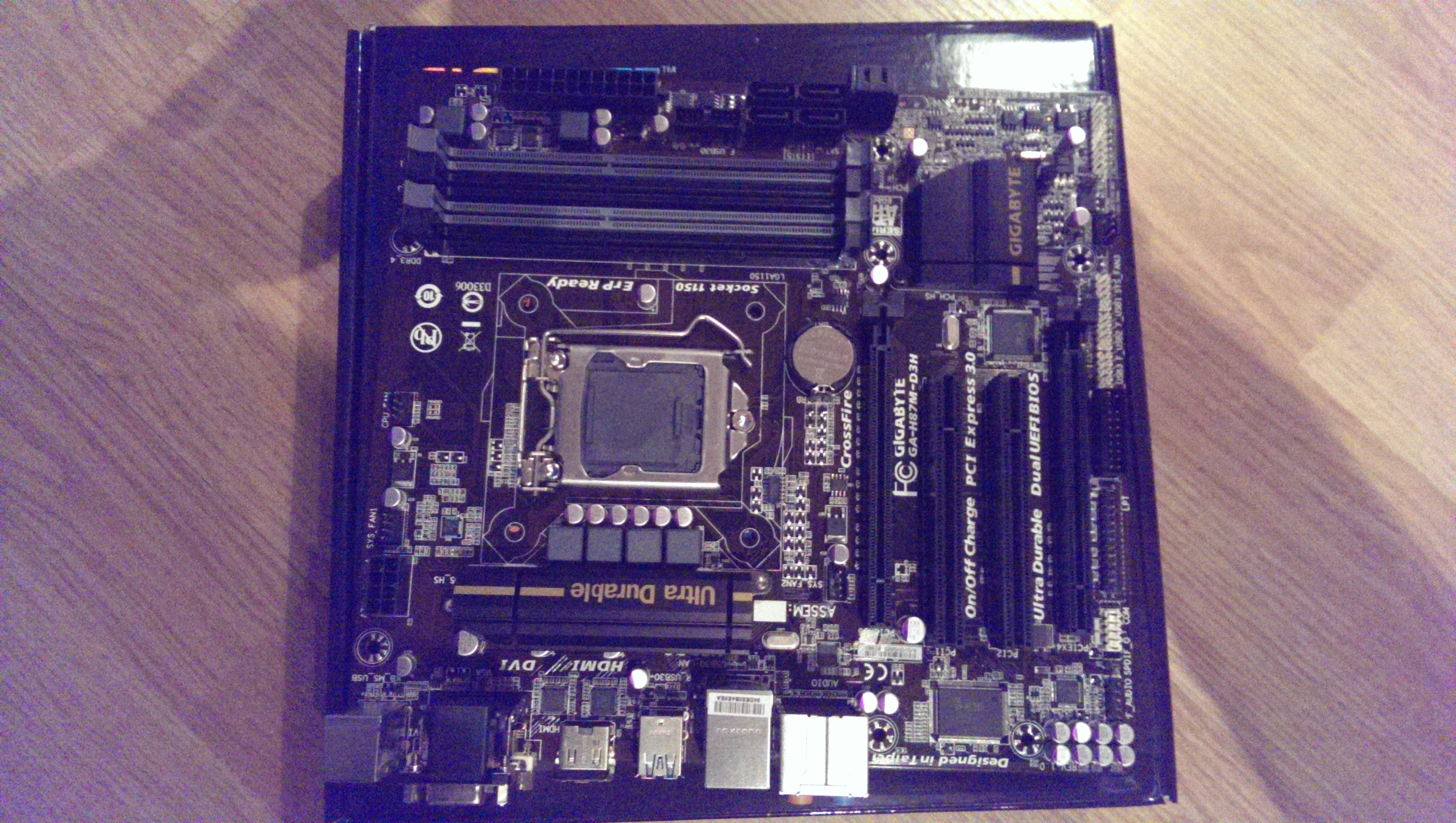

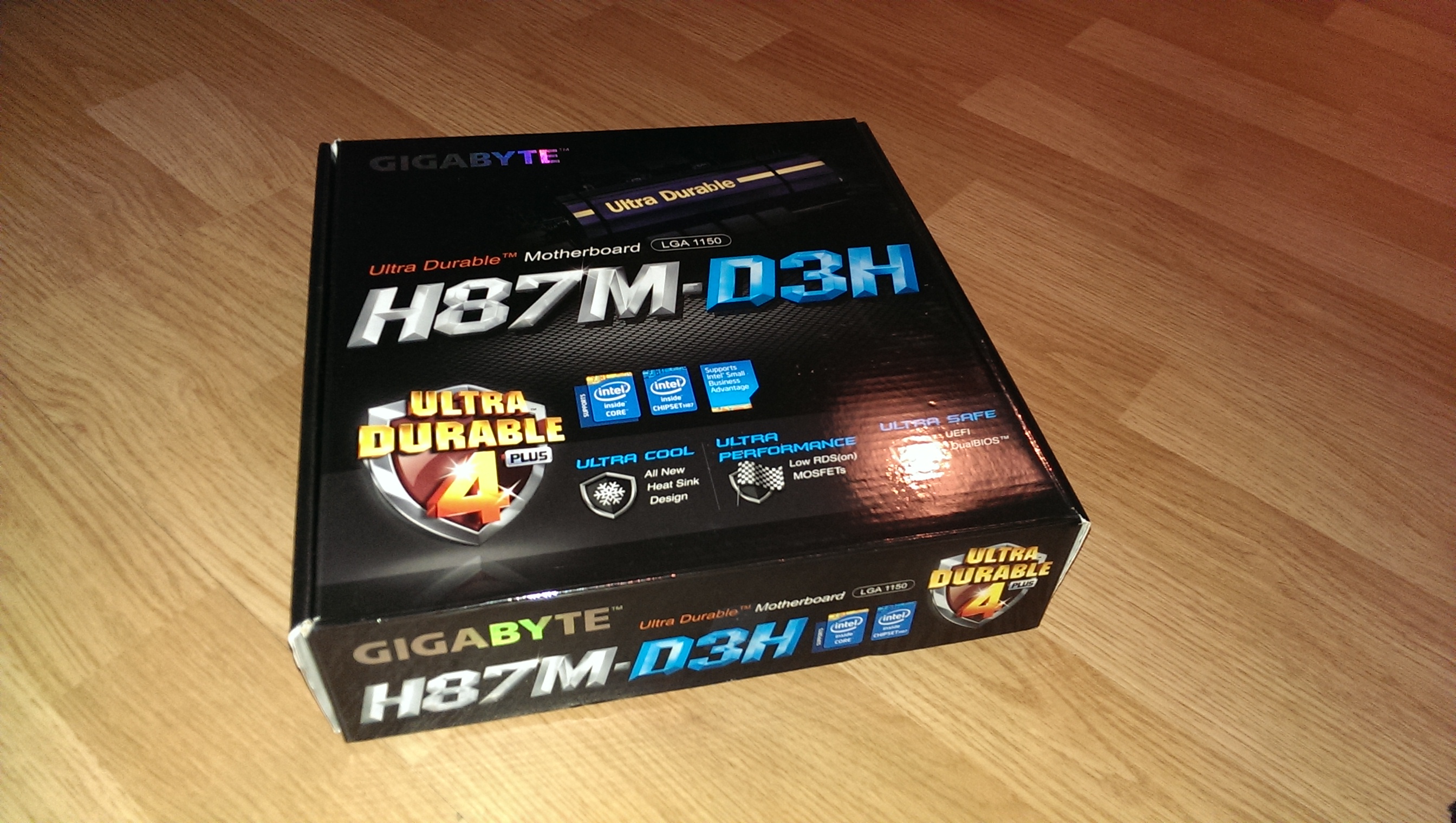

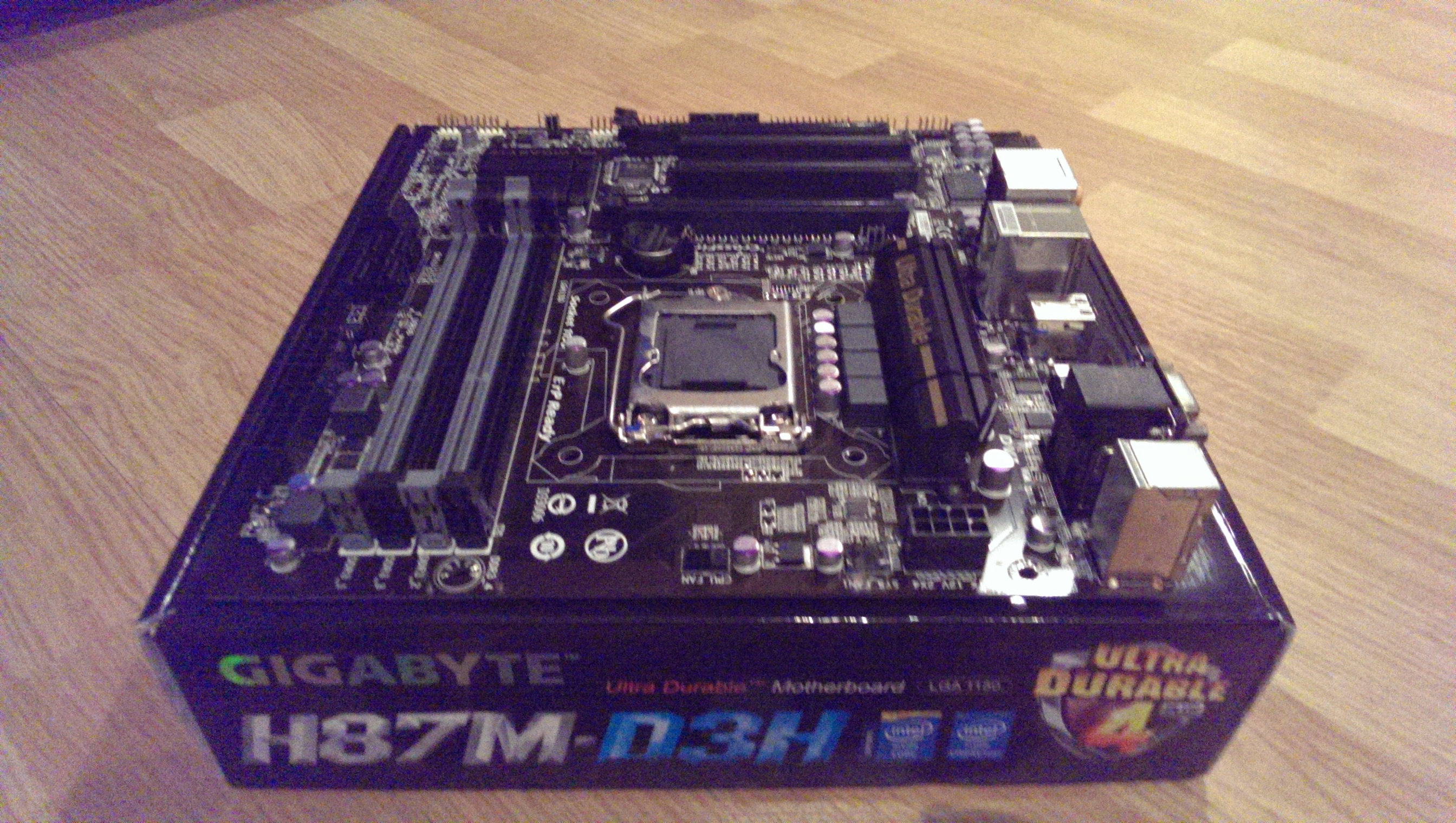

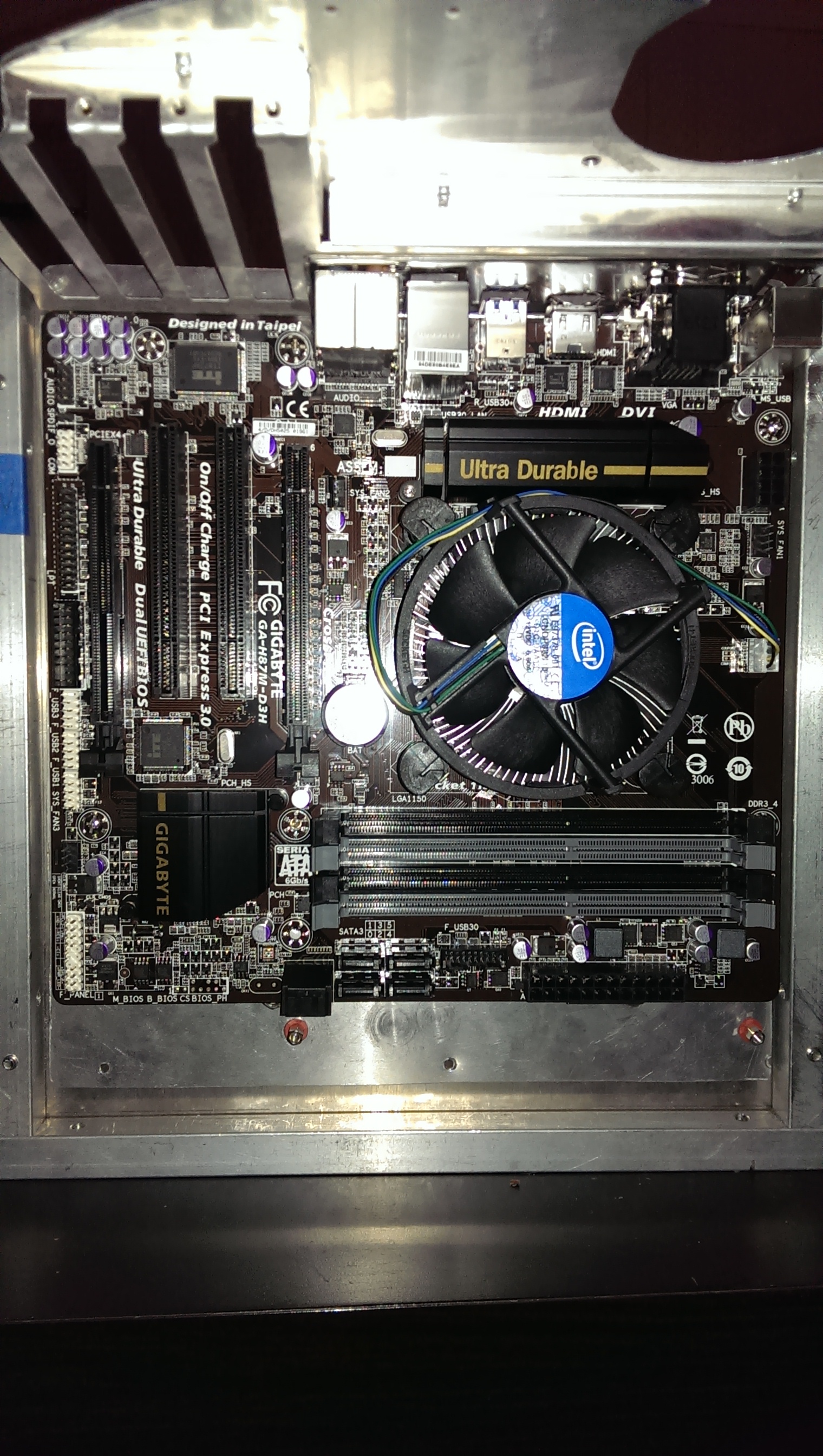

Hovedkortet jeg fikk fra Gigabyte for noen uker siden viste seg å ha feil sokkel. nå har ett nytt Gigabyte H87M-D3H kommer.

















Tusen takk for støtten

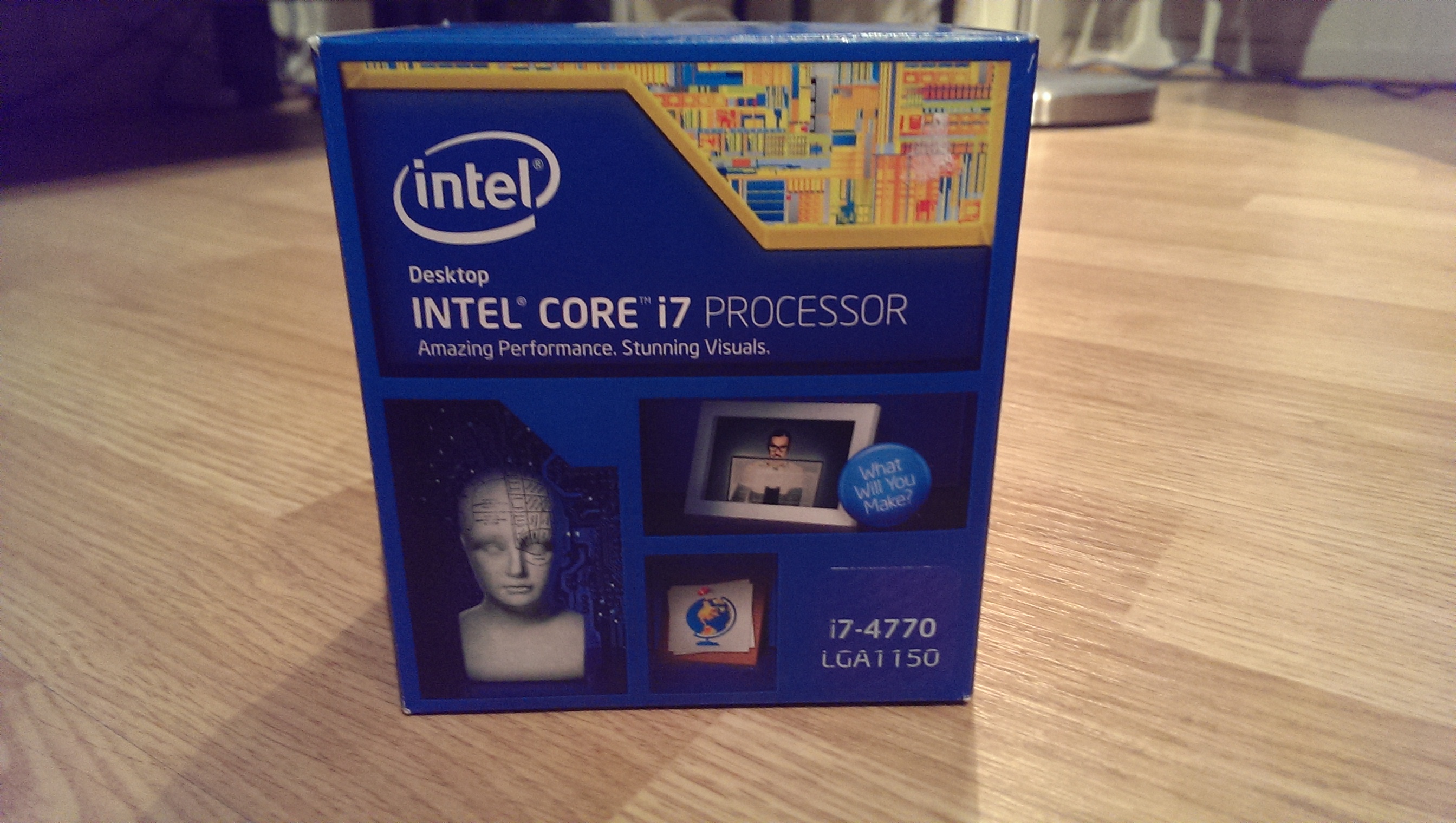

Har også kjøpt meg ny CPU, Intel i7-4770k:

Kommentartråd: KLIKK!
