Panelovner, styrt av termostat og uke-ur

[NnineTV]

Hey, har en oppgave til som går slik:



Installasjon til 2stk. kurser for panelovner tilkoblet stikkontakt.

Samlet effet på panelovner er 4 kW. Kursene styres av en veggmontert termostat med nattsenking.

Uke-ur monteris i sikringsskap.

Temperaturen senkes hverdager fra kl. 23:00 til 06:00 og fra kl 09:00 til 15:00

Lørdager og søndager fra kl 23:30 til 07:00



noen som har ett løsnings forslag eller to?

[Zeph]

Kva skal du gjere i oppgåva? Dimensjonere kablar, finne type ur, termostat, lage fleirlinjeskjema?

[NnineTV]

vel, jeg skal GJØRE det som står; det er typ oppgaven jeg fikk, så fler linjle skjema, jeg må ta ett RTR-E 3524 eller 3545 m/ dekket ratt (termostat) pga den har nattsenking 5K

trenger hjelp med flerlinje skjemaet

[NnineTV]

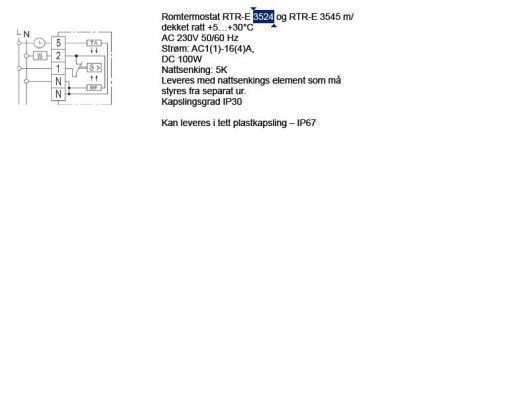

Fant denne:

Forutsetter her at både tilførsel til termostat og stikkontakt går ut fra sikringsskapet. Tidsur plasseres i skap.

Som man ser av skjemaet, trenger selvfølgelig termostaten fasene inn (Altså N og L)

I tillegg trenger du brutt L-fase fra termostaten. Denne trenger en leder. Da har man totalt tre ledere.

Så ser du at inn på klemme nr 5 på termostaten, sitter det ett ur. Altså, når man får spenning inn på klemme 5, aktiveres nattsenkingen.

Man skal altså kjøre spenning fra L-fasen, og inn på klemme 5, MEN VIA TIDSURET

Man trenger altså 4 ledere frem til termostaten..





I skapet må tidsuret ha L og N for å drive automatikken. Man kan benytte en NO-kobling på tidsuret, og denne skal da koble inn L-fasen mot klemme 5 på termostaten..

Stikkontakten skal mates med N, og brutt L ut fra termostaten.



Men har ikke funnet noen skjemaer for tids uret...

[NnineTV]

jeg har da funnet ut av denne, og det var relativt enkelt ^^,

si ifra om noen vil ha bilde av flerlinje skjema

[william123]

Jeg kunne gjerne ha tenkt meg koblingskjema til dette.

Håper det er mulig og få svar :)
