Flerlinjeskjema?

[Pompagil]

Hei, jeg tar Elektro som privatist nå, får til alt av teori og mattematikk. Men har litt problemer med tegning av disse skjemaene. Kan noen av dere vise hvordan man tegner ett flerlinjeskjema av dette? Jeg har ikke peiling på hvordan man gjør det.















Hadde satt stor pris på hjelp!

[Munty]

Litt fakta klarert først. Serievenderen skal skru av og på lampe A og lampe B, men bryteren for lampe B skal også skru av og på stikkontakten?

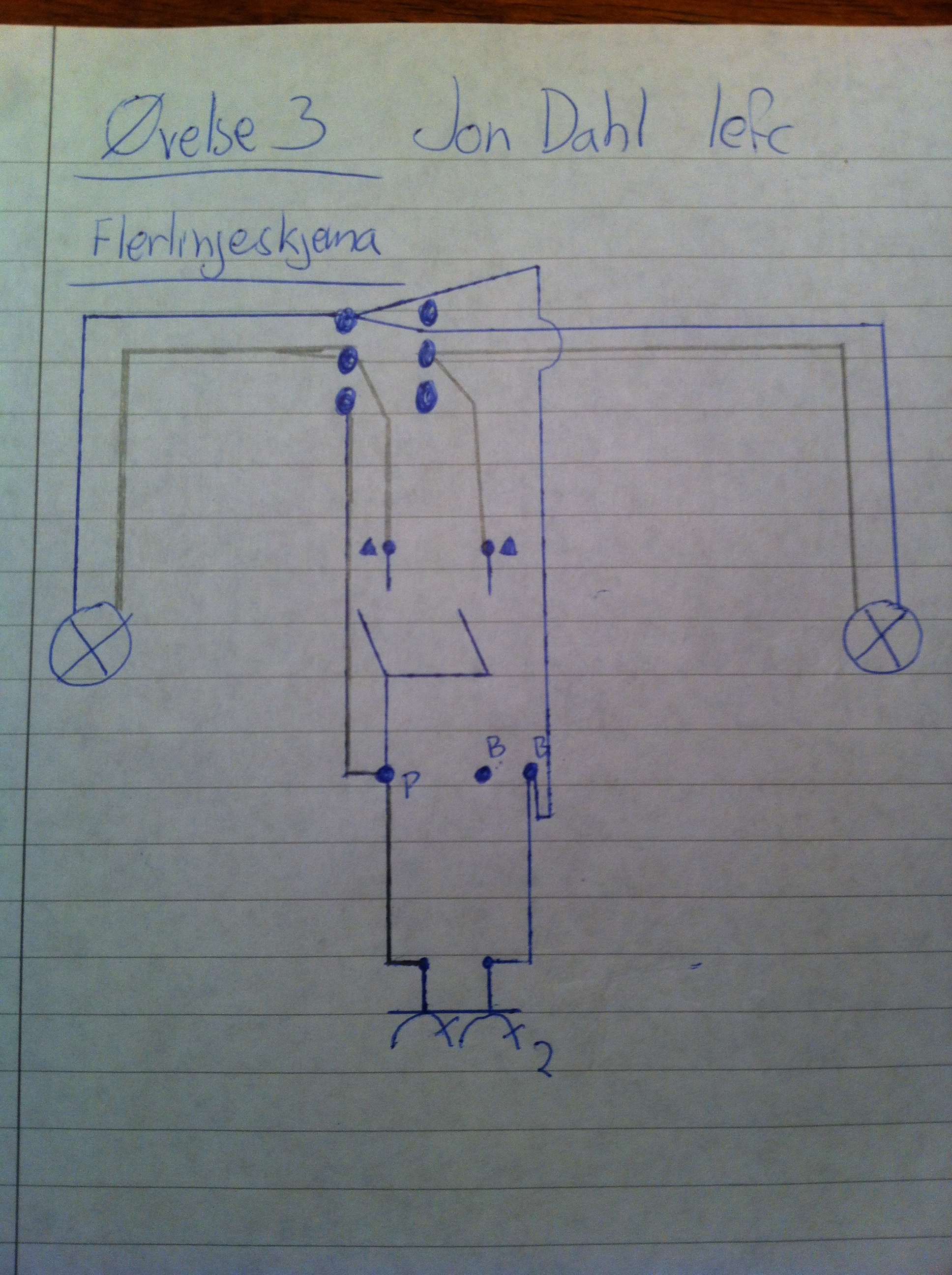

EDIT: Lette igjennom gamle skoleoppgaver, vet jeg har hatt en slik før, men dette var det beste jeg kunne finne. Hjelper kanskje om det er uklarheter i koblingen av selve serievenderen.



Endret 22. januar 2012 av Munty

[kaffebryggare]

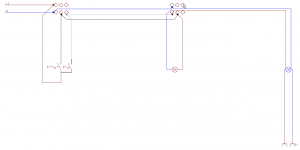

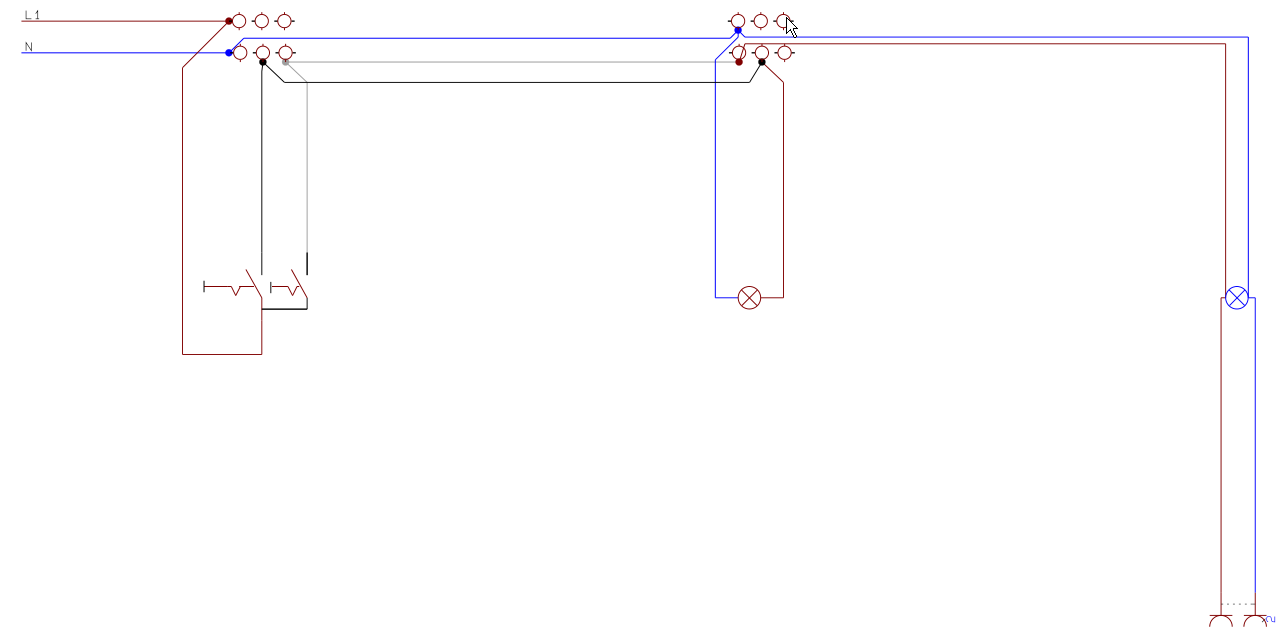

Eksempel på hvordan skjemaet kan tegnes om stikkontakten skal skrus av sammen med høyre lampe.



[Glennski]

Regner med at stikkontakten skal ha fast strøm uavhengig av lampene.

Derfor må du har en 3-leder fra koplingsboksen og ned til lampa og derfra videre til stikkontakten med en 2-leder

[kaffebryggare]

Tenkte det samme, men syntes det var rart å bruke lampe som koblingspunkt. Vi har lært at vi (helst) ikke skal gjøre det. Mulig det bare gjelder våre lampearmaturer dog.

[stelar7]

de fleste lampearmaturer kan ikke bli brukt som koblingspunkt, men noen har 2 ekstra inn/uttak som kan brukes til videreføring av fasene...

(Iallefall de vi bruker)

Endret 27. januar 2012 av stelar7
