hojo Skrevet 10. januar 2012 Rapporter Del Skrevet 10. januar 2012 Hei! Noen som kan vise meg hvordan jeg beregner fase strøm faseleder Eks: IT 230V Anlegget har tilkoblet følgende effekter. L1-L2 = 4000W (varmeelement) L2-L3 = 2000W (varmeelement) L3-L1 = 2000W (varmeelement) Hvor stor blir strømmen i henholdsvis L1, L2 og L3? Lenke til kommentar
BigJackW Skrevet 10. januar 2012 Rapporter Del Skrevet 10. januar 2012 (endret) Er dette et 3-fase varmeelement koblet i trekant eller er det tre individuelle varmeelementer? Sånn ved første øyekast ville jeg bare brukt I=P/U på hvert enkelt element. Endret 10. januar 2012 av BigJackW Lenke til kommentar

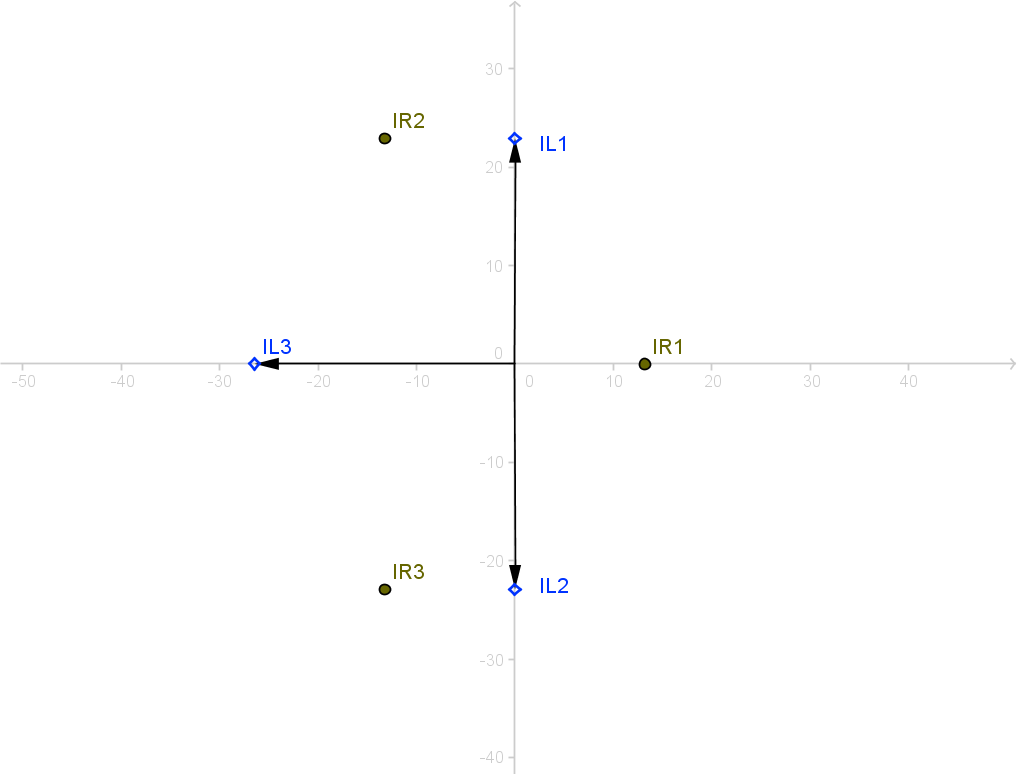

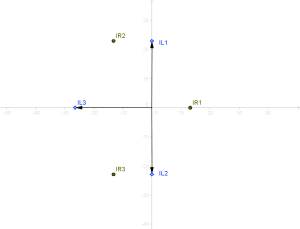

geir__hk Skrevet 11. januar 2012 Rapporter Del Skrevet 11. januar 2012 Slik som trådstarter beskriver det så er det vel ikke tvil om at det dreier seg om enkeltelementer. Når man skal finne strømmen på fasene så tar man og gjør som BigJackW sier, regner strømmen for hver fase, og så legger du sammen. Men husk å ta høyde for vinkelen til strømmen, du kan ikke bare legge sammen tallverdiene (du kjenner sikkert til imaginære tall da). Jeg har forøvrig kommet opp med en grafisk løsning jeg mener burde være rett. Der har jeg tegnet inn påde element-strøm (gule) og fasestrøm. Lenke til kommentar
hojo Skrevet 11. januar 2012 Forfatter Rapporter Del Skrevet 11. januar 2012 Slik som trådstarter beskriver det så er det vel ikke tvil om at det dreier seg om enkeltelementer. Når man skal finne strømmen på fasene så tar man og gjør som BigJackW sier, regner strømmen for hver fase, og så legger du sammen. Men husk å ta høyde for vinkelen til strømmen, du kan ikke bare legge sammen tallverdiene (du kjenner sikkert til imaginære tall da). Jeg har forøvrig kommet opp med en grafisk løsning jeg mener burde være rett. Der har jeg tegnet inn påde element-strøm (gule) og fasestrøm. Kan du sette opp regnestykket for hver enkelt fase med kompleks regning? Lenke til kommentar
BigJackW Skrevet 11. januar 2012 Rapporter Del Skrevet 11. januar 2012 Men husk å ta høyde for vinkelen til strømmen, du kan ikke bare legge sammen tallverdiene (du kjenner sikkert til imaginære tall da). Det må du nesten utdype så jeg lærer noe nytt. Lenke til kommentar
geir__hk Skrevet 12. januar 2012 Rapporter Del Skrevet 12. januar 2012 (endret) Slik som trådstarter beskriver det så er det vel ikke tvil om at det dreier seg om enkeltelementer. Når man skal finne strømmen på fasene så tar man og gjør som BigJackW sier, regner strømmen for hver fase, og så legger du sammen. Men husk å ta høyde for vinkelen til strømmen, du kan ikke bare legge sammen tallverdiene (du kjenner sikkert til imaginære tall da). Jeg har forøvrig kommet opp med en grafisk løsning jeg mener burde være rett. Der har jeg tegnet inn påde element-strøm (gule) og fasestrøm. Kan du sette opp regnestykket for hver enkelt fase med kompleks regning? Nei, det vile ha vært en bjørnetjeneste. Men jeg kan gi deg en step by step metode: Beregn strømmene igjennom hvert element Sett opp en referanse som er null grader. Det er mest vanlig å sette UL1 (der jord er nullpunkt) til null grader. Så kommer UL2 og UL3 med hhv. med 120 og 240 graders vinkel Med dette som utgangspunkt setter du inn strømmen i de enkelte elementene inkludert strømmens vinkel. Nå kan du enkelt legge sammen strømmene for L1, L2 og L3. Men husk å ta høyde for vinkelen til strømmen, du kan ikke bare legge sammen tallverdiene (du kjenner sikkert til imaginære tall da). Det må du nesten utdype så jeg lærer noe nytt.Dette er en del av matematikken som inngår i fagskoler, høyskoler og universiteter. Det ville ha tatt dager for meg å gått gjennom treorien bak. En enkel innføring finner du her. Eller bare søk på nettet. Endret 12. januar 2012 av geir__hk Lenke til kommentar
hojo Skrevet 12. januar 2012 Forfatter Rapporter Del Skrevet 12. januar 2012 Men jeg kan gi deg en step by step metode: Beregn strømmene igjennom hvert element Sett opp en referanse som er null grader. Det er mest vanlig å sette UL1 (der jord er nullpunkt) til null grader. Så kommer UL2 og UL3 med hhv. med 120 og 240 graders vinkel Med dette som utgangspunkt setter du inn strømmen i de enkelte elementene inkludert strømmens vinkel. Nå kan du enkelt legge sammen strømmene for L1, L2 og L3. L1-L2: 4000W/230V = 17,93A l2-L3: 2000W/230V = 8,696A L3-L1: 2000W/230V = 8,696A Ettersom dette er en resitiv last vil jo strømmen være i fase med spenningen Når jeg nå summerer strømmene slik som dette: (17,93A <0°) + (8,696A <120°) + (8,696A <120°)= 8,694A Men detter er jo ikke riktig! Dette blir vel som om man beregnet strømmen i en eventuell N-leder. Lenke til kommentar

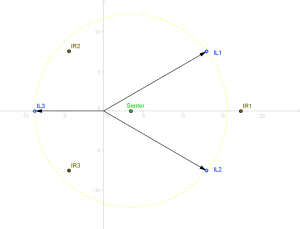

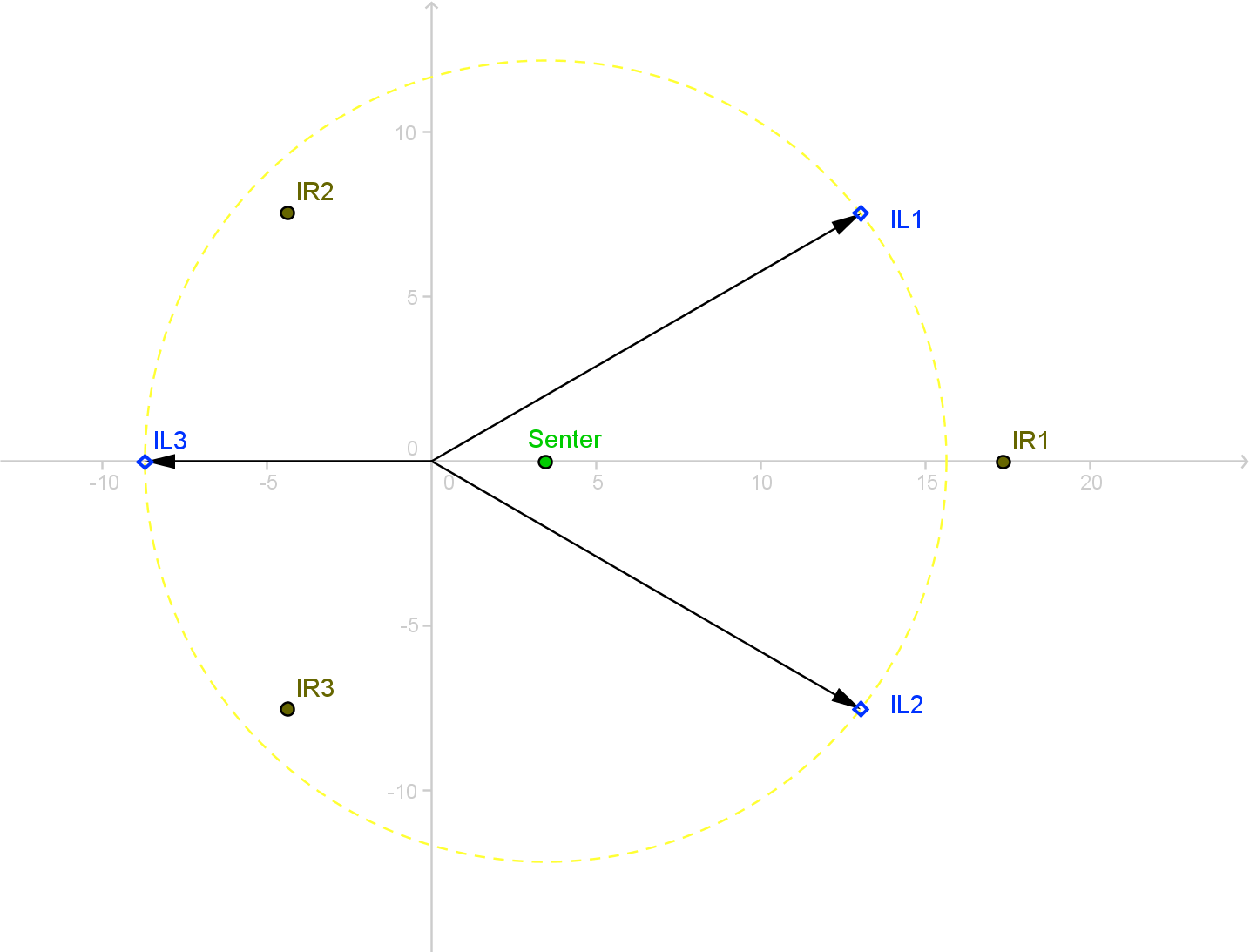

geir__hk Skrevet 12. januar 2012 Rapporter Del Skrevet 12. januar 2012 (endret) L1-L2: 4000W/230V = 17,93A l2-L3: 2000W/230V = 8,696A L3-L1: 2000W/230V = 8,696A Ettersom dette er en resitiv last vil jo strømmen være i fase med spenningen Når jeg nå summerer strømmene slik som dette: (17,93A <0°) + (8,696A <120°) + (8,696A <120°)= 8,694A Men detter er jo ikke riktig! Dette blir vel som om man beregnet strømmen i en eventuell N-leder. Som du selv sier, så blir det det ikke riktig. Tegn opp koblinga, så ser du hvordan det må være. [edit] Den første figuren inneholdt visst regneleif. Her er en bedre: Endret 12. januar 2012 av geir__hk Lenke til kommentar

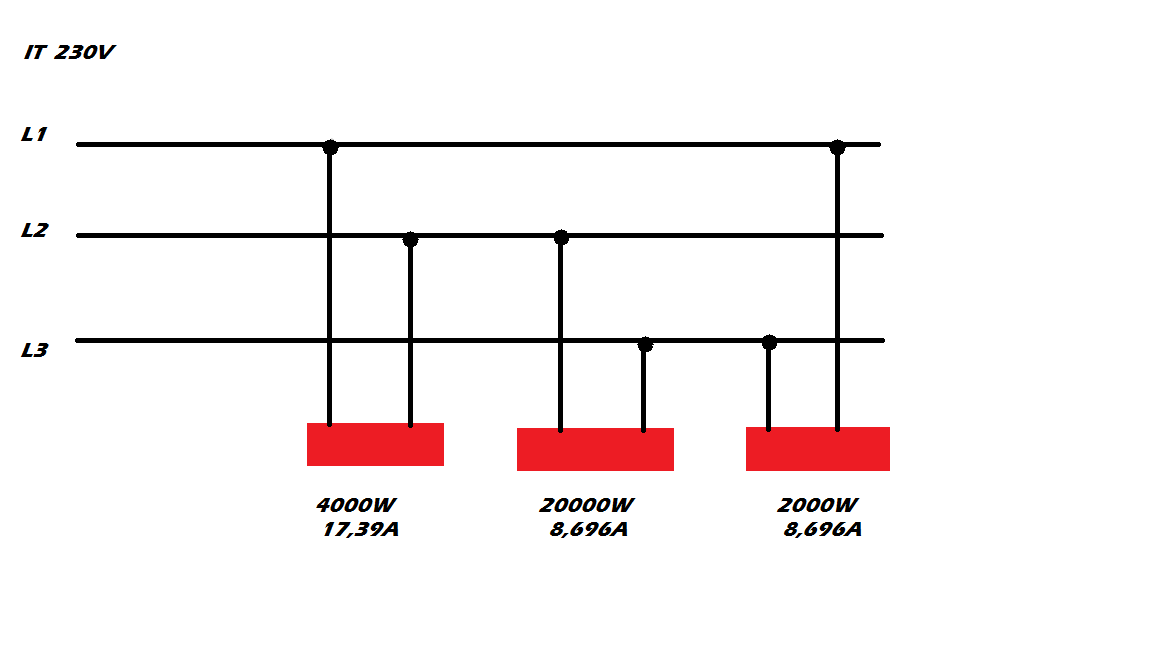

hojo Skrevet 12. januar 2012 Forfatter Rapporter Del Skrevet 12. januar 2012 Her er en tegning av oppkoblingen Blir det slik som dette: L1: 17,39 <0° + 8,696 < 120° = 15,06A <30° Lenke til kommentar
