USB-kontakten på USB 3.0 minnepenn knakk av - lodde på USB 2.0 kontakt?

[Carl Sagan]

Hei.



Har en Corsair Voyager 32 GB USB 3.0 minnepenn. USB-kontakten på denne brakk av, så jeg tenkte å lodde på en ny. Som kjent har USB 3.0 9 ledere kontra 4 ledere for USB 2.0, og jeg hadde ingen tilgjengelige USB 3.0 kabler eller kontakter liggende. Jeg loddet dermed på en USB 2.0-kontakt hvor USB 2.0-ledningene skal være plassert. Windows finnes dessverre ikke minnepennen. Tips?

[Sowny]

Koblet feil?

[Carl Sagan]

Tviler egentlig på det, har koblet til pin 2, 4, 6, 8. Kan prøve å bytte om speilvendt, men er ganske sikker på det var riktig første gangen.

[Sowny]

USB 3.0 Standard-A and Standard-B[24]

Pin Color Signal name

('A' connector) Signal name

('B' connector)

1 Red VBUS

2 White D−

3 Green D+

4 Black GND

5 Blue StdA_SSRX−

6 Yellow StdA_SSRX+

7 Shield GND_DRAIN

8 Purple StdA_SSTX-

9 Orange StdA_SSTX+

Shell Shell Shield



Du skal vel bare ha de 4 første?

[Carl Sagan]

USB 3.0 Standard-A and Standard-B[24]

Pin Color Signal name

('A' connector) Signal name

('B' connector)

1 Red VBUS

2 White D−

3 Green D+

4 Black GND

5 Blue StdA_SSRX−

6 Yellow StdA_SSRX+

7 Shield GND_DRAIN

8 Purple StdA_SSTX-

9 Orange StdA_SSTX+

Shell Shell Shield



Du skal vel bare ha de 4 første?



Ikke i følge voltmeteret mitt. Uansett virker det ulogisk å ha pin 1, 2, 3, 4 gå til pin 2, 4, 6, 8?

De øverste 4 skal være til USB 2.0, de nederste 5 til USB 3.0.

[Carl Sagan]

Byttet nå om, og USB-pennen begynte å ryke. Til gjengjeld begynte W7 å installere drivere.. Usikker på om dette er et bra tegn ...

[Syar-2003]

Både det feiker listet opp og din tegning er riktige.



Problemet er at du teller pinne nr feil.



Men nå som det har begynt å ryke har du ødelagt sikkert minne pinnen og kanskje også blåst USB hub i hovedkort.

[J@9]

Du kan være heldig at den fremdeles virker.. Hadde koblet feil i frontpanel på en pc en gang, minnepennen begynte å ryke (gammel 512mb minnepenn), men den virker merkelig nok fremdeles, enda man tydelig ser at den ene komponenten er skadet.

[Carl Sagan]

USB hub fungerer. Når jeg telte pins, telte jeg på PCB-en til minnepennen. Her tilsvarer pin 1 på bildet til pin 2 på PCBen, 2 til 4, 3 til 6 og 4 til 8.

[Syar-2003]

Noe har du jo unektelig gjort / telt / etc feil da.

Hadde ikke blitt røyk og varmegang om det var koplet rett.

[Carl Sagan]

Muligens kortslutning mellom loddepunkt eller dårlig lodding? Gjør alt på nytt as we speak, får se hva som skjer.

[Carl Sagan]

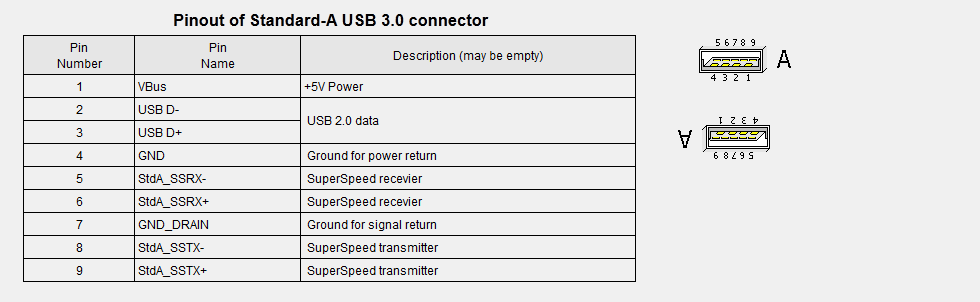

Gjorde det på nytt med kontakt-pins opp mot voyager-merket som vist på bildet:

Det var slik jeg hadde gjort i utgangspunktet. Det fungerte ikke denne gangen heller. Når minnepennen i stad begynte å ryke, var pins i kontakten vendt nedover bort fra Voyager-merket.

[Carl Sagan]

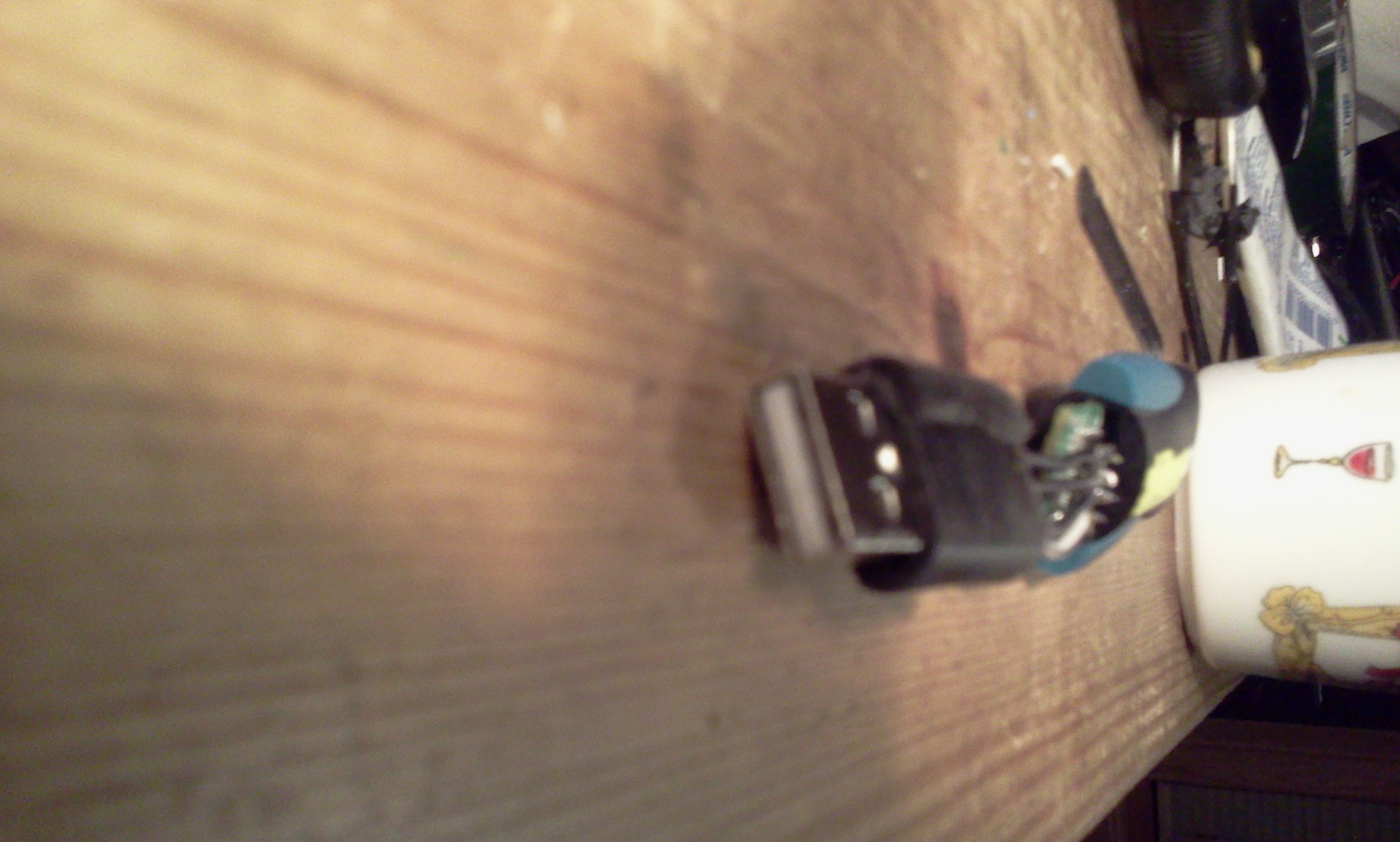

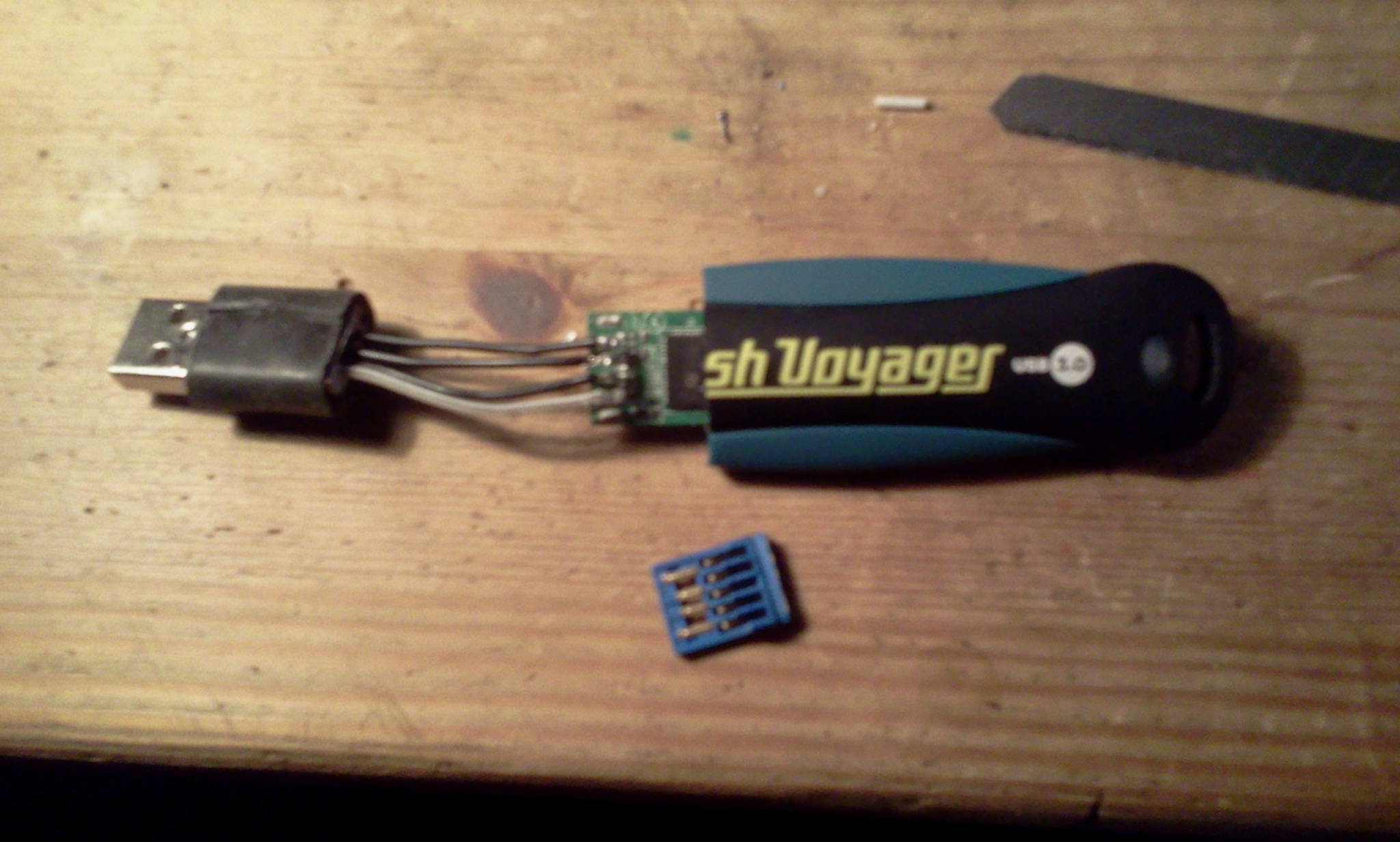

Høykvalitetsbilder.

- Kontakten er montert rett i forholdet til bildet i forrige post. Når det begynte å ryke, og W7 installerte drivere, var denne opp-ned og dermed kablene speilvendt.

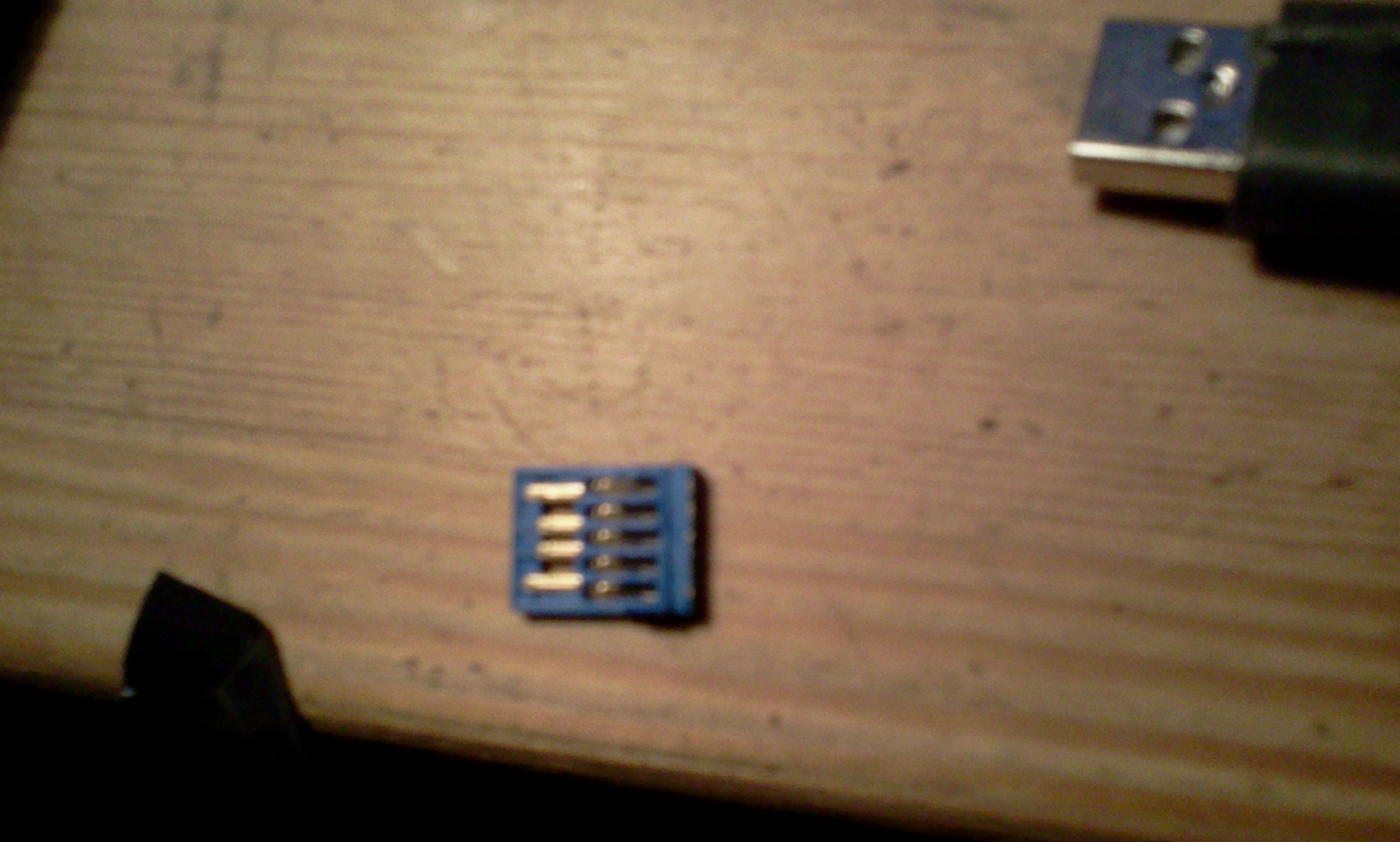

- Som dere ser på USB 3.0 kontakten som ligger løst er de 4 USB 2.0 pinsene lengst til venstre. Disse tilsvarer pin 2, 4, 6, 8 på PCB-en iflg voltmeteret mitt ("biip"-funksjonen).

[Carl Sagan]

Byttet om igjen slik at kontakten ble feil vei. Fikk USB-device not recognized, men det begynte ihvertfall ikke å ryke denne gangen. Regner nesten med den er død.
