Tegne nytt hovedstrømsskjema

[Hjelmn]

Hei. Har fått i oppgave å oppdatere et gammelt hovedstrømsskjema for en vaskemaskin. Noen som vet hvor jeg kan finne et ganske nytt skjema på nett? Driver å googler, men finner bare brukermanualer o.l.

[SirAmp]

jeg tipper formålet med oppgaven er å trene på å lese og forstå koblingsskjemaer. da har det ikke noe for seg at du bare finner et nyere skjema på nettet

prøv selv, hvis du får problemer så post oppgaven, så får du sikkert hjelp.

Endret 10. desember 2011 av SirAmp

[Hjelmn]

går teknisk fagskole og formålet med oppgaven er å bli bedre kjent med PCschematic og lære og tegne et oppdatert skjema. Men kunne vært greit å ha noe å gå etter.

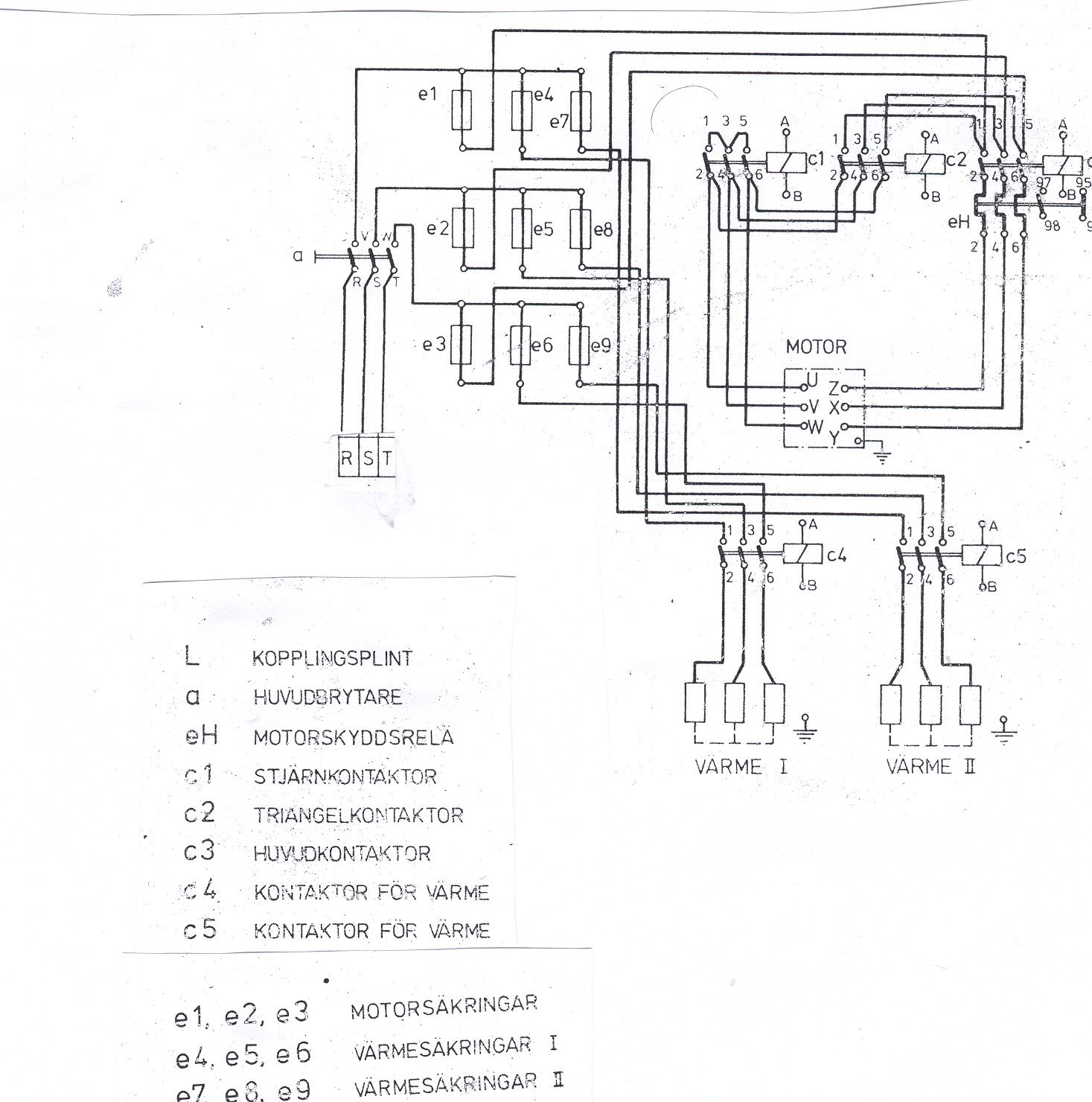

Oppgaven er å tegne bildet nedenfor i en bedre og oppdatert versjon i PCschematic:

[arne22]

Dette er ingen "standard" vaskemaskin. Her er det lagt opp til trefase motordrift med trefase dreieretningsvender og trefase varmelementer. Noe slikt finner man vel bare for en industriell vaskemaskin, vil jeg tro.



Symbolene er til dels utdaterte.



Det hele skulle bare være å tegne hele koblingsskjemaet på nytt, slik som det er med med oppdaterte symboler. (Som ligger ferdig definert i PC Schematic.)

[SirAmp]

for meg ser det mer ut som en stjerne/trekant start enn dreieretningsvender.

[arne22]

SirAmp ->



Jamen ser det ut som du har rett.



Jeg kikket i første omgang kun 2 sekunder på tegningen, må jeg tilstå.



Trefase vaskemaskin med stjerne delta omkobling, det må vel være nesten enda mer uvanlig ? (Derfor så tenkte jeg heller ikke på det.)



Det må vel stadig vekk bli å tegne den samme tegningen på nytt, men med nye symboler ?!
