CNC maskin

[fsx v1.1]

Hei jeg lurer på hvor mye det koster for og bygge egen cnc maskin? som ikke er dyr

[Luske_Ludvig]

google er en god venn? (Sorry, men måtte bare teste dette jeg også! ) Her er det bare å fråtse i informasjon som finnes på nettet. Du trenger stepmotorer som motorer til å kjøre maskinen i ulike akser.



Start med å sette deg inn i dette med stepmotorer. Har hørt at det finnes sånne motorer på vaskemaskiner!



Tror du kan bygge stort sett gratis, men da er jo arbeid ikke regnes med. Evt sette timesprisen din til lik null.



Husk å dokumenter alt du gjør. Nice å føre inn på CVen når du skal ha jobb en gang!





Hvorfor postet her? Bør postes i Fritid - Hobbyer.

[Vegabond]

Hei!



Har bygget tre stk cnc maskiner selv, og det kan gjøres på billige enkle fungerende måter. Samt dyre, "avanserte" ikke fungerende måter:P



Jeg har erfaringer med begge.



Her er en link til Cnczone - Norwegian club house og til det norske forumet.



Ta en titt der, og du skal finne mange byggetråder osv.



Jeg heter Vegabond der inne også.





Lykke til!



Linker (er ikke sikkert du får opp bildene uten og registrere deg).



Min facebook gruppe (ikke så veldig mye aktivitet)



Byggetråd #1



Byggetråd #1 (kort og dårlig oppsumering ifra "hovedtråd" #1)



Byggetråd #2(totalt ombygd fra den første)



Byggetråd #2 - Siste oppdatering



Byggetråd #3 - Cnc maskin jeg laget til en kompis



Der har du litt godteri





Mvh Robert.

Endret 22. november 2011 av Vegabond

[fsx v1.1]

http://viewitem.eim....0784851129/item





Tenker at CNC maskinen skal kutte i området 50/50cm eller 100/100 cm

Jeg har 24mm MDF liggende for og bygge

men hva mere trenger jeg?



Full kit her

http://viewitem.eim.ebay.no/CNC-Kit-3-Axis-Stepper-Motor-Driver-Nema17-12V10A-220V/180753250392/item

Endret 23. november 2011 av fsx v1.1

[Vegabond]

Hvor mye penger skal du bruke?



Har du pc ifra før?





Mvh Robert.

[fsx v1.1]

Tenker jeg skal ikke bruke mere en 2000kr max

CNC maskinen skal kutte MDF plater og Akryl/plexi glass. Jeg har Dremel så trenger bare en liten sag til den





Ja jeg har pc ifra før men jeg må ha linux eller noe til cnc maskin? tenker jeg finnen en gratis pc på finn.no

Endret 23. november 2011 av fsx v1.1

[Vegabond]

Linux har cnc program som heter EMC2 Det er med inn i operativsystemet så vidt jeg vet.

Jeg har prøvd det en stund, men har nå gått over til mach3.



Du trenger i tillegg 3 stk kuleskruer, noen kulelager og en del bolter/muttrer/skiver...



2000,- hørtes ganske så "rimelig" ut men det er vel kanskje ikke umulig.



Jeg har brent opp to stk TB6560 kort , men når du bestiller ett kit, så er det vel sikkert justert og slikt.



Og hva mener du med sag?, mener du da en pinnefres?





Jeg drar på ferie i morgen, kommer tilbake om en uke





Lykke til!





Mvh Robert.

Endret 23. november 2011 av Vegabond

[fsx v1.1]

Ja mangler pinnefreseren

[fsx v1.1]

Da har jeg bestemt meg for et kit. Hva mere trenger jeg? http://search.eim.eb...c=3&eb=S%C3%B8k



Jeg har bestemt meg for work area blir 150/100cm!



Har begynt med tegninga! Kan jeg bruke Kjede ifra en sykkel og rør eller noe for skinnene? tenker jeg kan bruke kjede ifra sykel til den dra mekanismen? går det greit eller må jeg ha kulerør?

Endret 24. november 2011 av fsx v1.1

[fsx v1.1]

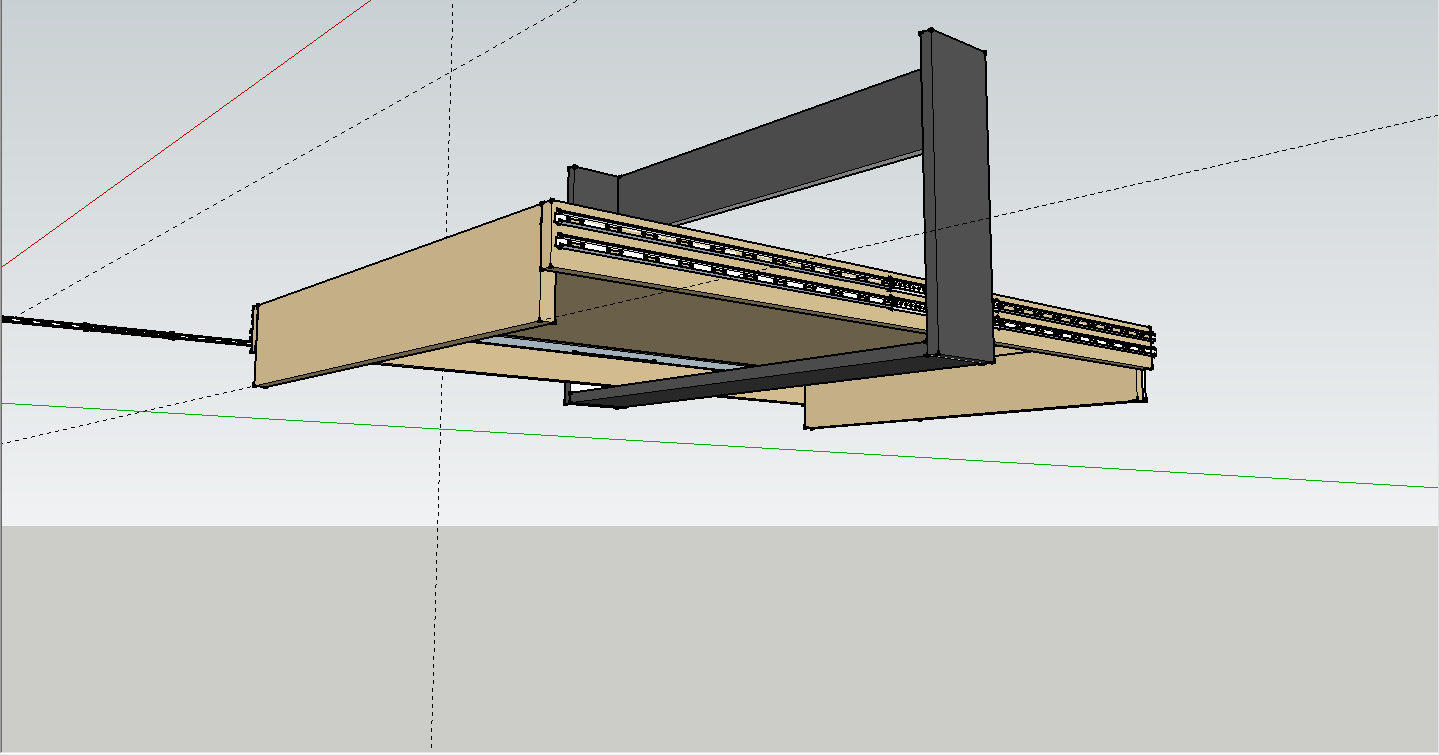

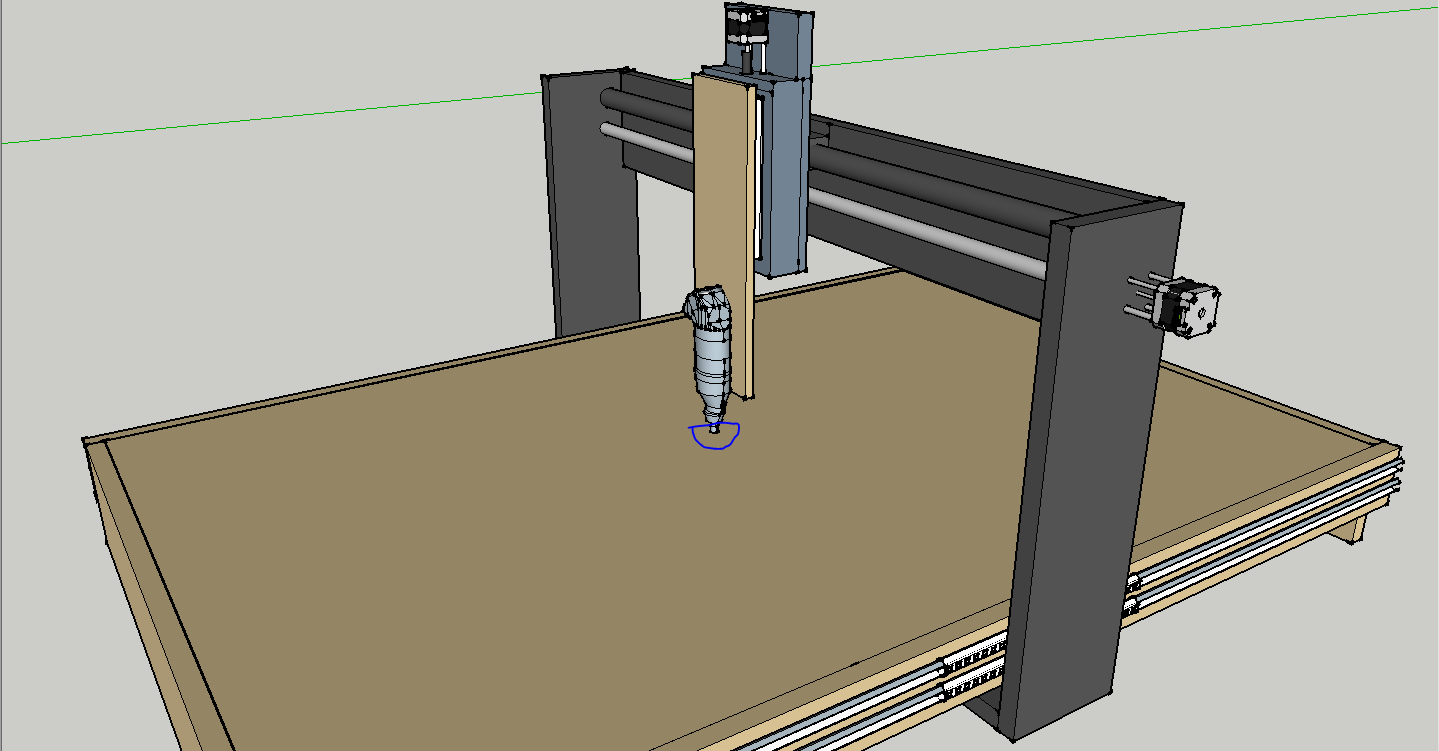

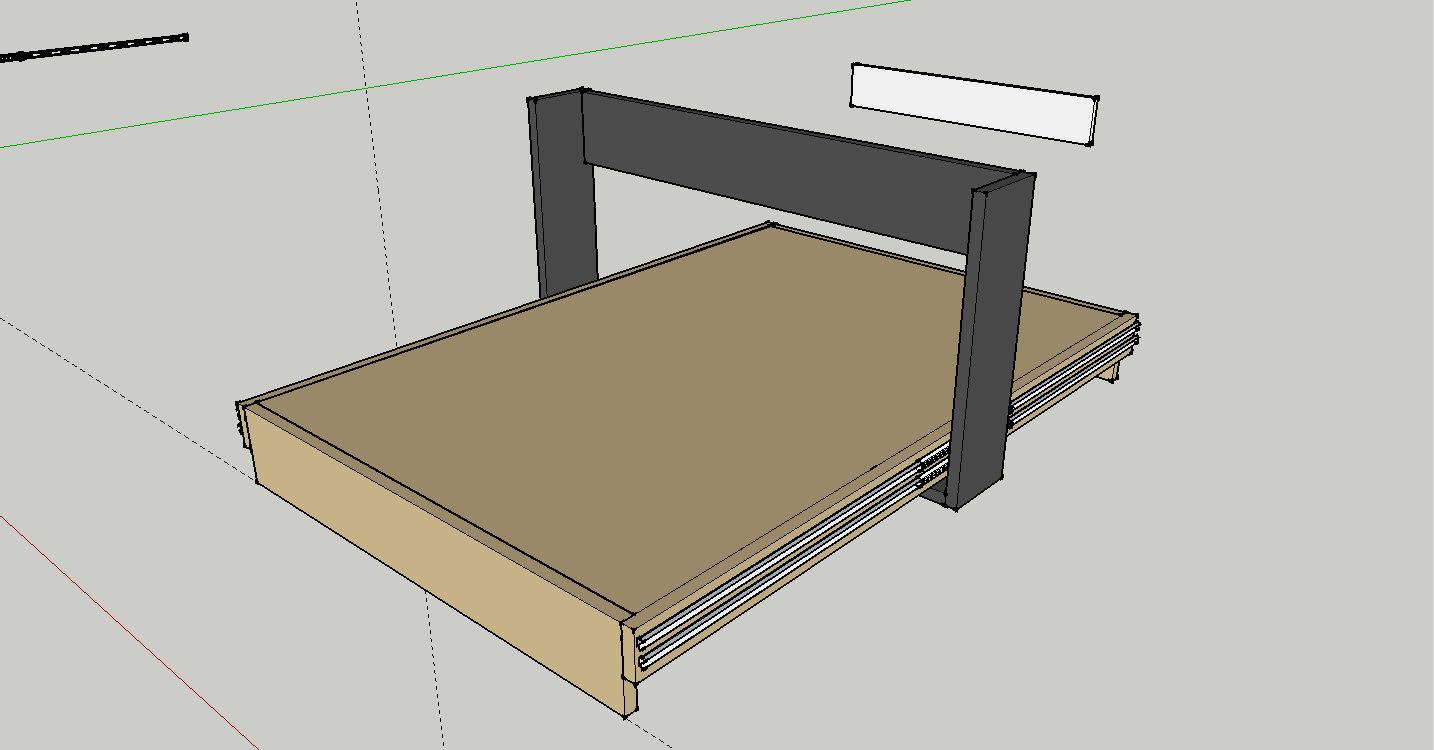

Tegning! blir den litt ustødig? er ikke ferdig med tegninga, mangler motor og sånt



Men er det noe galt med tegninga? vil de skinnene gjøre alt ustødig? har holdt på og lurt på det der og justert veldig mye! det er nøyaktige mål jeg bruker!

[fsx v1.1]

Burde jeg gjøre noe forandringeR?

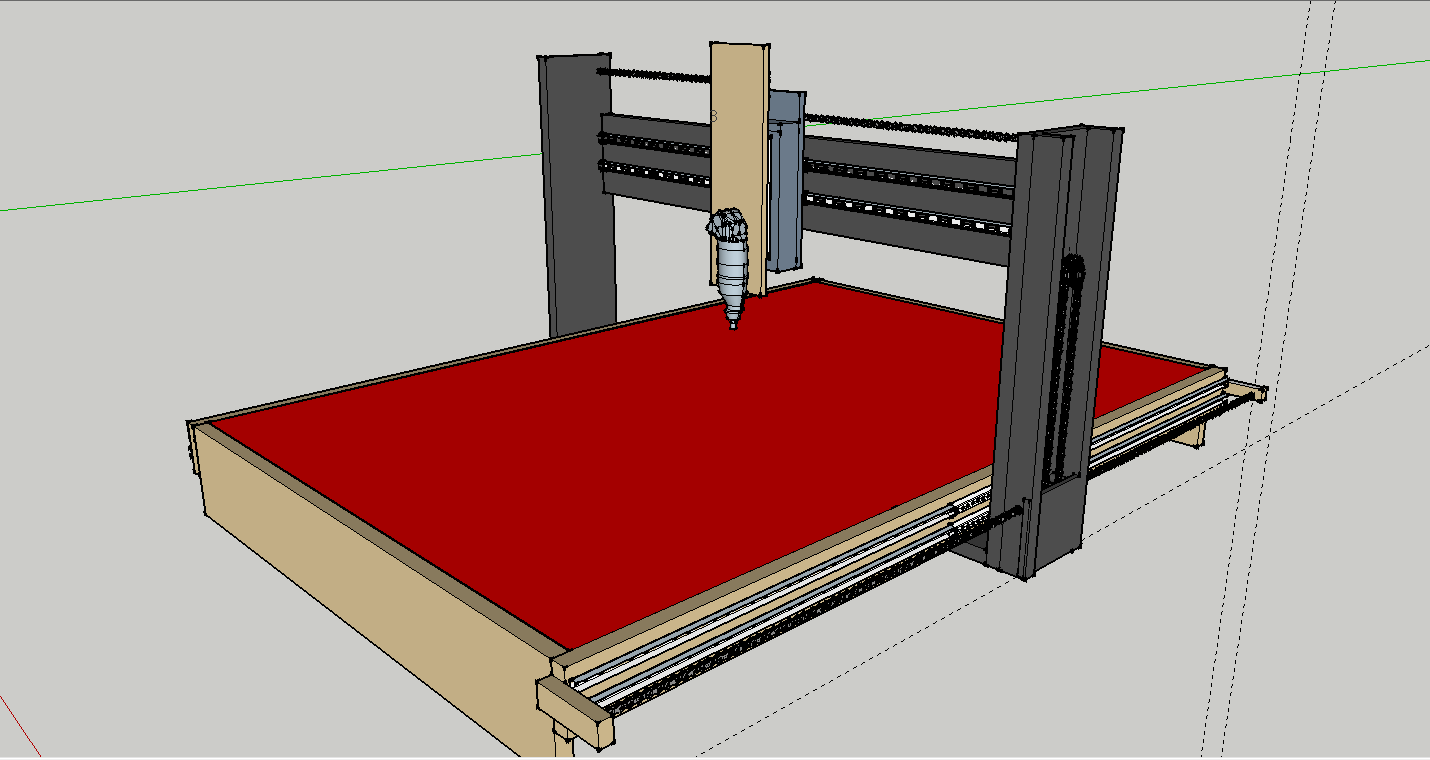

Bilde når den står oppe



Endret 25. november 2011 av fsx v1.1

[fsx v1.1]

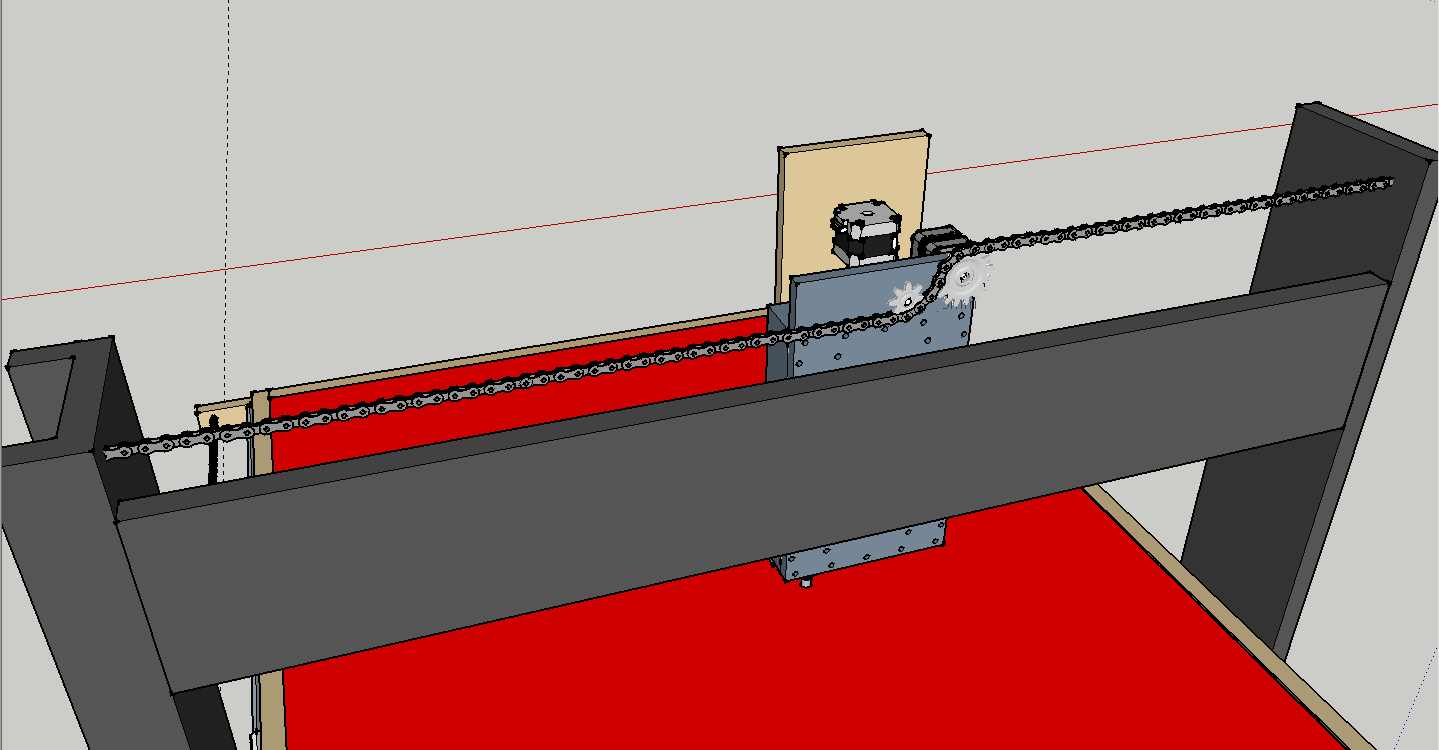

Jeg har holdt på mye med og få prisen ned og en bra CNC så her er sånn den kommer til og se ut!

[Vegabond]

Hei igjen!



Du tenkte og bruke 2000,- skrev du...

Hvis du skal kjøpe motorer, styringskort mdf materiale eller hva du skal bruke, bolter, muttre , skiver... Så kommer du opp i 2000,- bare da.



Den kjede løsningen så egentlig grei ut, men du må få den ganske stram for og ikke få unøyaktigheter i systemet.



http://letsmakerobots.com/node/6627

http://www.google.no/search?q=homemade+cnc+with+bearing&hl=no&client=firefox-a&hs=eYC&rls=org.mozilla:nb-NO:official&prmd=imvns&source=lnms&tbm=isch&ei=BTbaTqTfJcKj4gTKooDuDQ&sa=X&oi=mode_link&ct=mode&cd=2&ved=0CBEQ_AUoAQ&biw=1920&bih=918

http://www.cnczone.com/forums/diy-cnc_router_table_machines/



Se på disse tingene, let og finn metoder som er billige for deg.

Og bruke lager utpå rør/vinkel er en grei løsning, men finishen kunne vært bedre enn den maskinen på den ene linken:)





Mvh Robert.

[fsx v1.1]

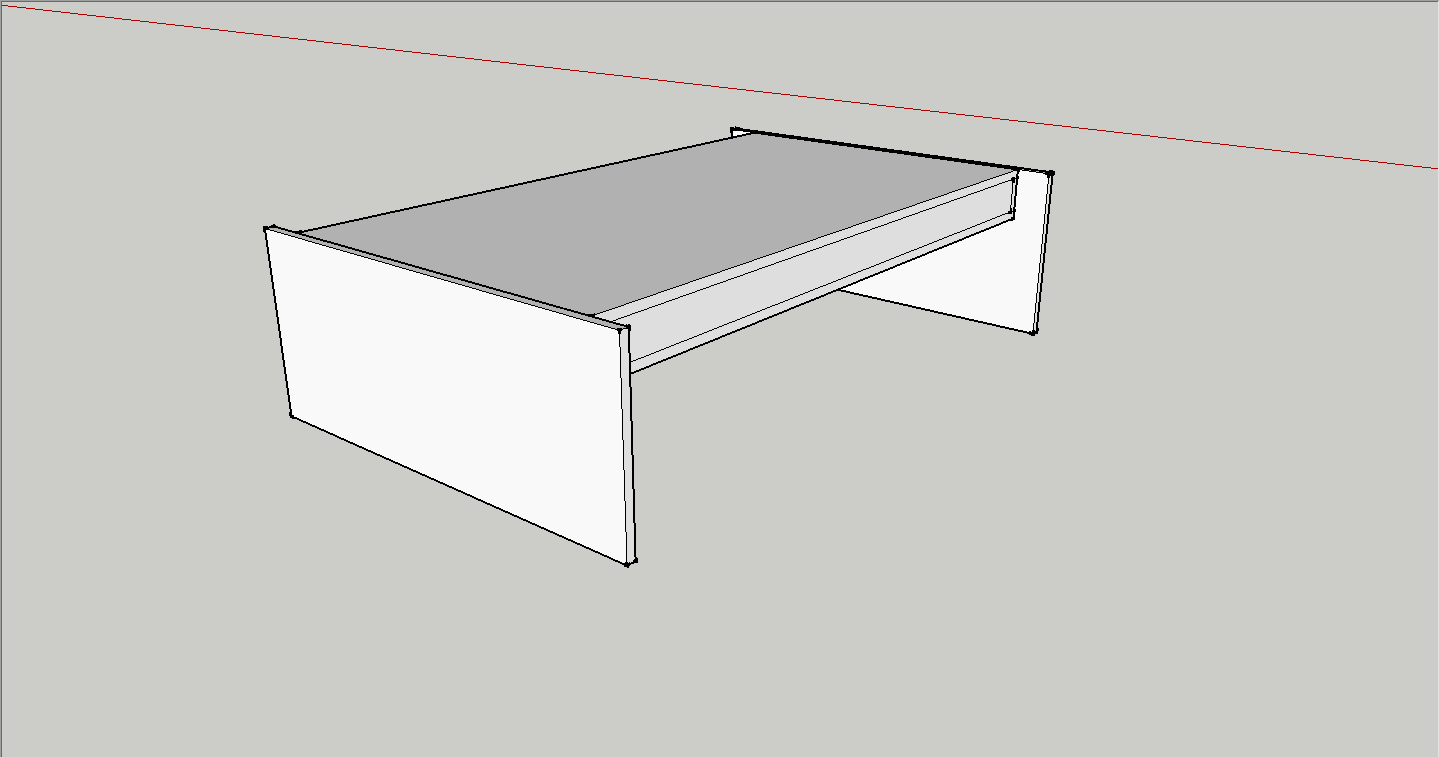

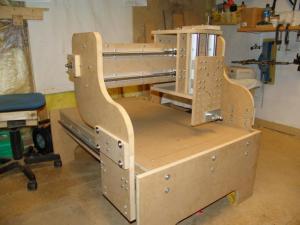

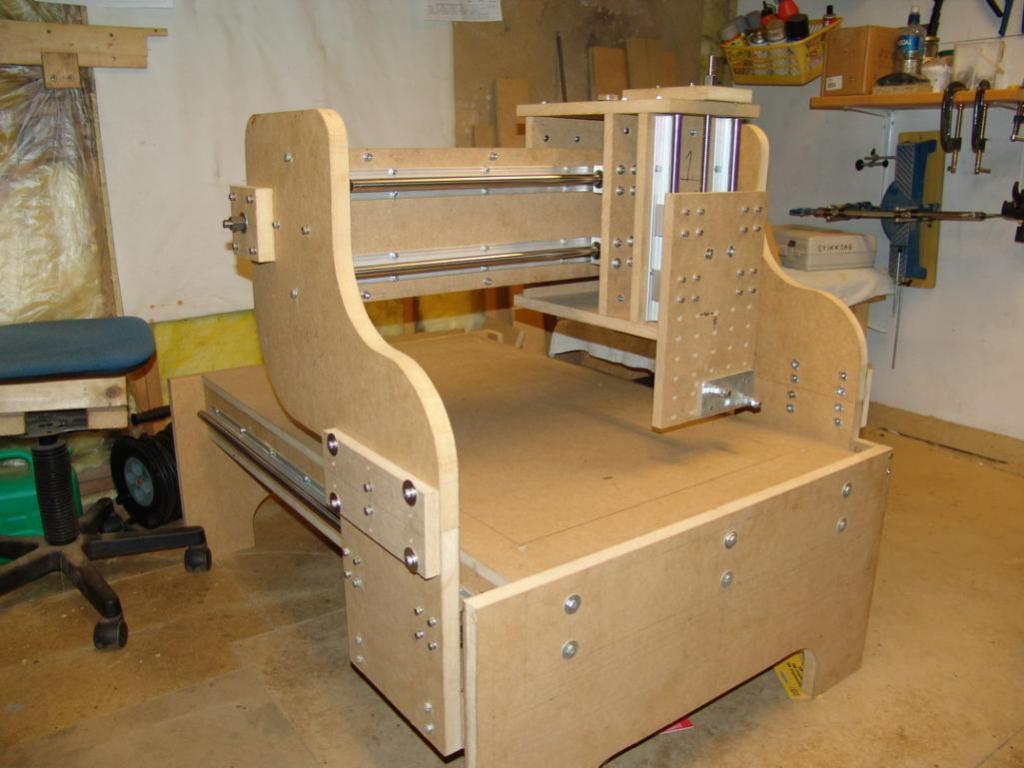

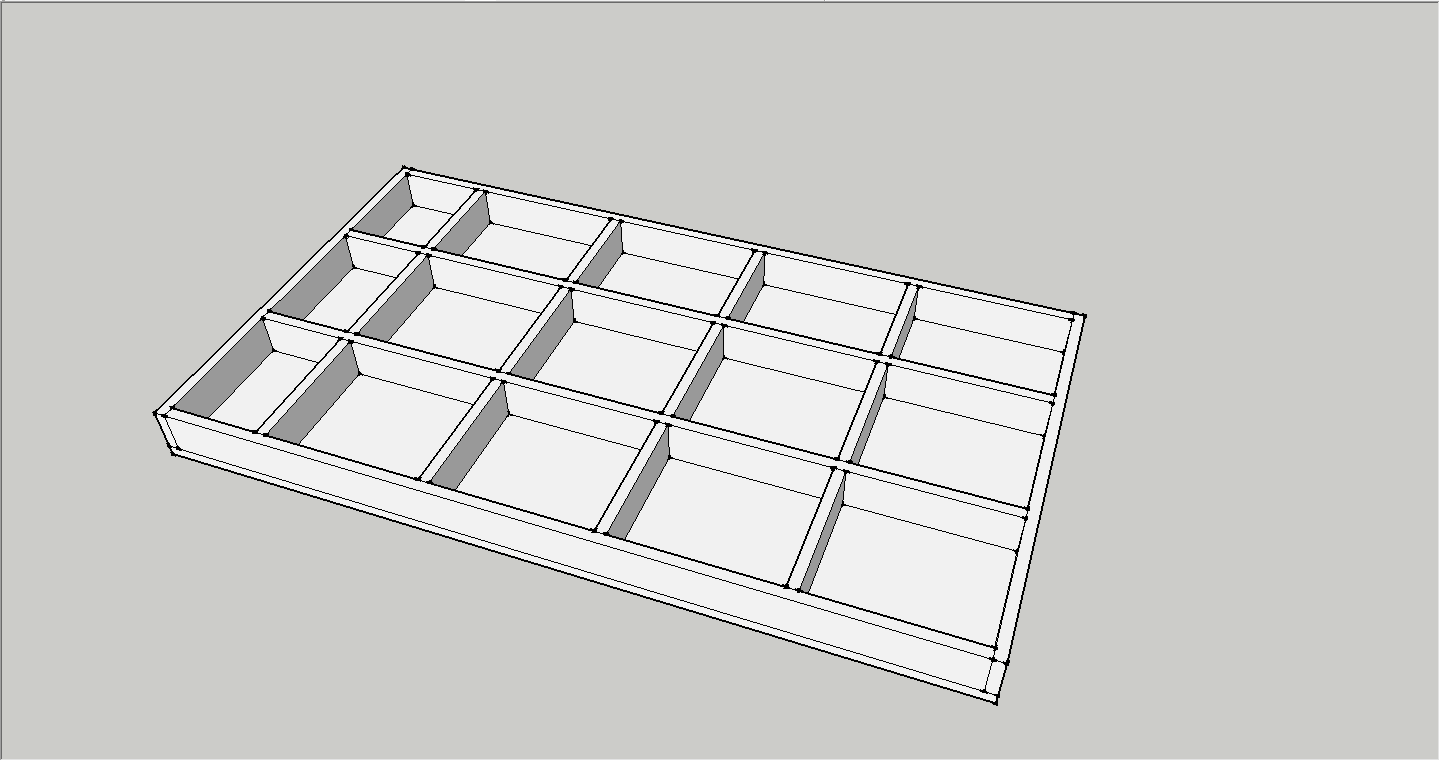

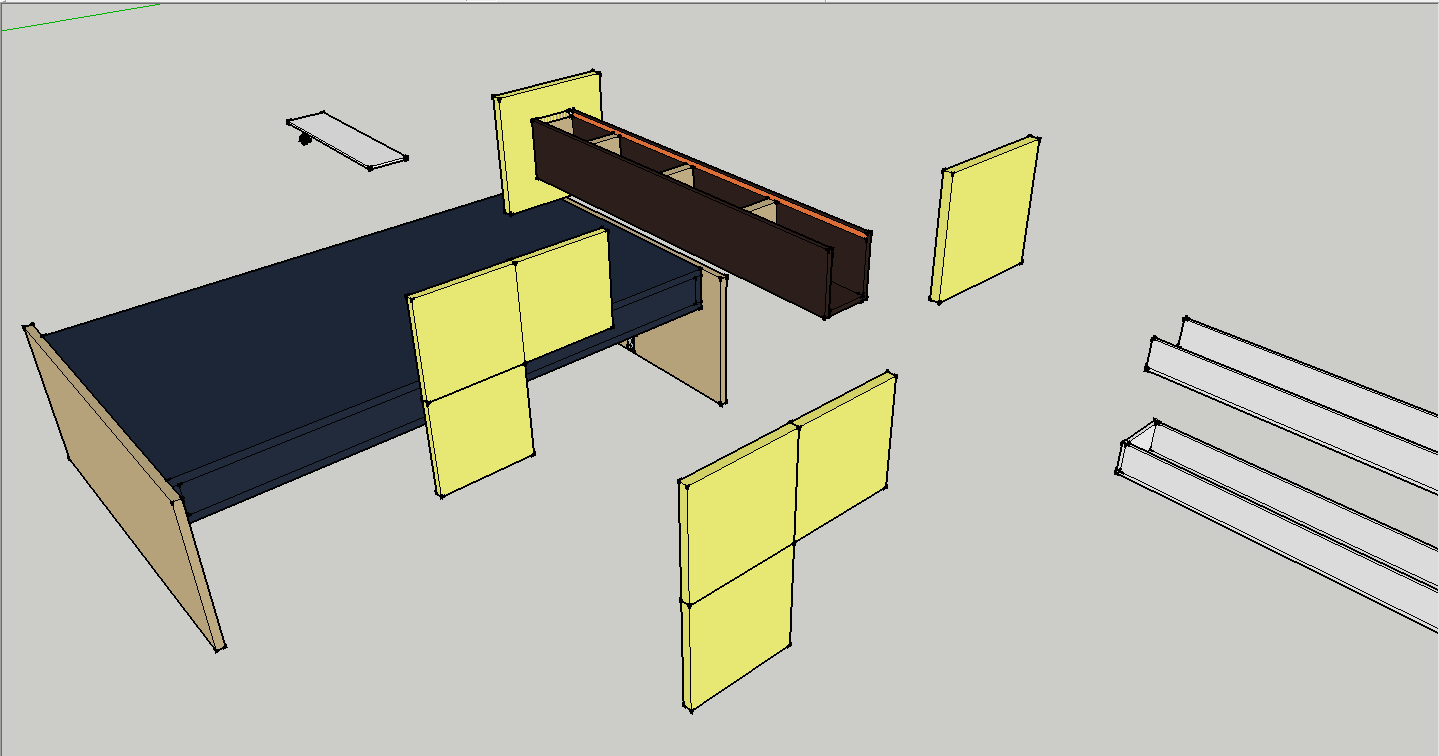

Hei jeg tenkte jeg følger mcetric sin CNC maskin ifra cnczone.com! Jeg bare scale den opp til 180x100cm. Jeg har tegnet den men er ikke ferdig! Den blir mye mere stabil nå med "torision box" Jeg setter maks beløp opp til 4 000kr men helst 3 000kr vis det er mulig, jeg tenker jeg skal bruke linear bearings! Jeg tenker jeg skal bruke leadscrew og ikke kuleskrue

Endret 3. desember 2011 av fsx v1.1

[Vegabond]

Hei.



Begynn og samle deler, sjekk hva du har, og sjekk på finn.no etter brukt/billige deler.

Etterhvert så får du en idè om hvordan du skal lage maskinen.



Jeg har satt opp et budskjett på kuleskruer, skinner, motorer, spindel osv, til en kar og det kom seg på 12.800,- pluss frakt i fra forskjellige steder i verden.



Skjønner at du har et mindre budskjett, men du må se om du får taki noe som enten skal kastes, eller til en rimelig pris



Stikker du innom et mekanisk verksted, så kan det hende at du får ting gratis, eller til en rimelig pris:)





Hva tenker du og frese i ? alu,tre, plast, isopor?







Mvh Robert.

[fsx v1.1]

Tenker og frese treverk. Skal ikke bruke kuleskrue men leadscrew som er mye billigere hva tror du det skal koste?

[Vegabond]

Leadscrew, mener du da trapesgjenget skrue?, leadscrew er vel bare fellesbetegnelsen på en skrue. (mulig jeg tar feil)



Du burde sjekke prisene på E-bay, mye billig, og kurrant der. Også brukt.



Her er en jeg har kjøpt noen ting til http://stores.ebay.com/d-kwa2520/Ballscrew-Leadscrew-/_i.html?_fsub=132748016&_sid=119336246&_trksid=p4634.c0.m322



Trapesgjengede skruer opparbeider seg mye mere friksjon enn de kuleskruene som da har kuler inne for og ta opp friksjonen.



Jeg anbefaler jo dyrere ting enn kanskje ditt budsjett, men det er enkelte ting man nesten må prioritere.



men som sakt, hvis du tar deg god tid og sjekker e-bay daglig, så kommer du sikkert over noen bilige auksjoner.



En annen billig løsning er og ikke bruke skruer i det hele tatt, som f.eks hvis du spoler til 1:25 her:



Har aldri prøvd det, men hvis du satser kun på tre, og ikke alu, så tror jeg dette kan bli en grei og billig løsning.





Mvh Robert.

[fsx v1.1]

Den løsninga der ser bra ut og han bruke skuffebeslag??

hva vil det koste tror du?

[Vegabond]

Heh, tror det er bedre for deg og se om du finner en løsning du er gira på, og finne pris selv.. Jeg kan ikke tippe prisene for deg.



Søk på biltema eller noe slikt, så kanskje du finner noe.





Mvh Robert.

[Vegabond]

Her har du en grei skinne f.eks



http://www.ebay.com/itm/IKO-LWL15B-Linear-Slide-Rail-LM-Guide-CNC-Router-/330655534917?pt=LH_DefaultDomain_0&hash=item4cfc9b0f45



Kanskje den kan kappes opp og brukes til z aksen? så har du to stk skinner på 25.5 cm med to stk lagerblokker.



Edit:



Skrue til z aksen...

http://www.ebay.com/itm/KOYO-TA0608-Ballscrews-Ball-screws-mini-CNC-Router-/350451171315?pt=LH_DefaultDomain_0&hash=item5198847ff3





Mvh Robert.

Endret 10. desember 2011 av Vegabond
