[Løst] Cat6 koblingsboks

[trampeklapp]

Jeg har kjøpt to cat6 koblingsbokser (Clas ohlson var tom for cat5 bokser)og skal koble cat5 kabel (kjøpt ferdig terminert) mellom boksene. Er det forskjell på koblingen i cat5 og cat6 bokser? Jeg har lest at koblingsboks cat5 skal kobles slik:



1 hvit/blå,

2 blå,

3 hvit/orange,

4 orange,

5 hvit/grøn,

6 grøn,

7 hvit/brun,

8 brun.



I min boks er pinmerkingen slik:

1 hvit/orange

2 Orange

3 Hvit/grøn

4 blå

5 hvit/blå

6 grøn

7 hvit/brun

8 brun



Confused...!!

[Chris93]

Begge fargekodene skal være merket på begge kontaktene. En med A og en med B

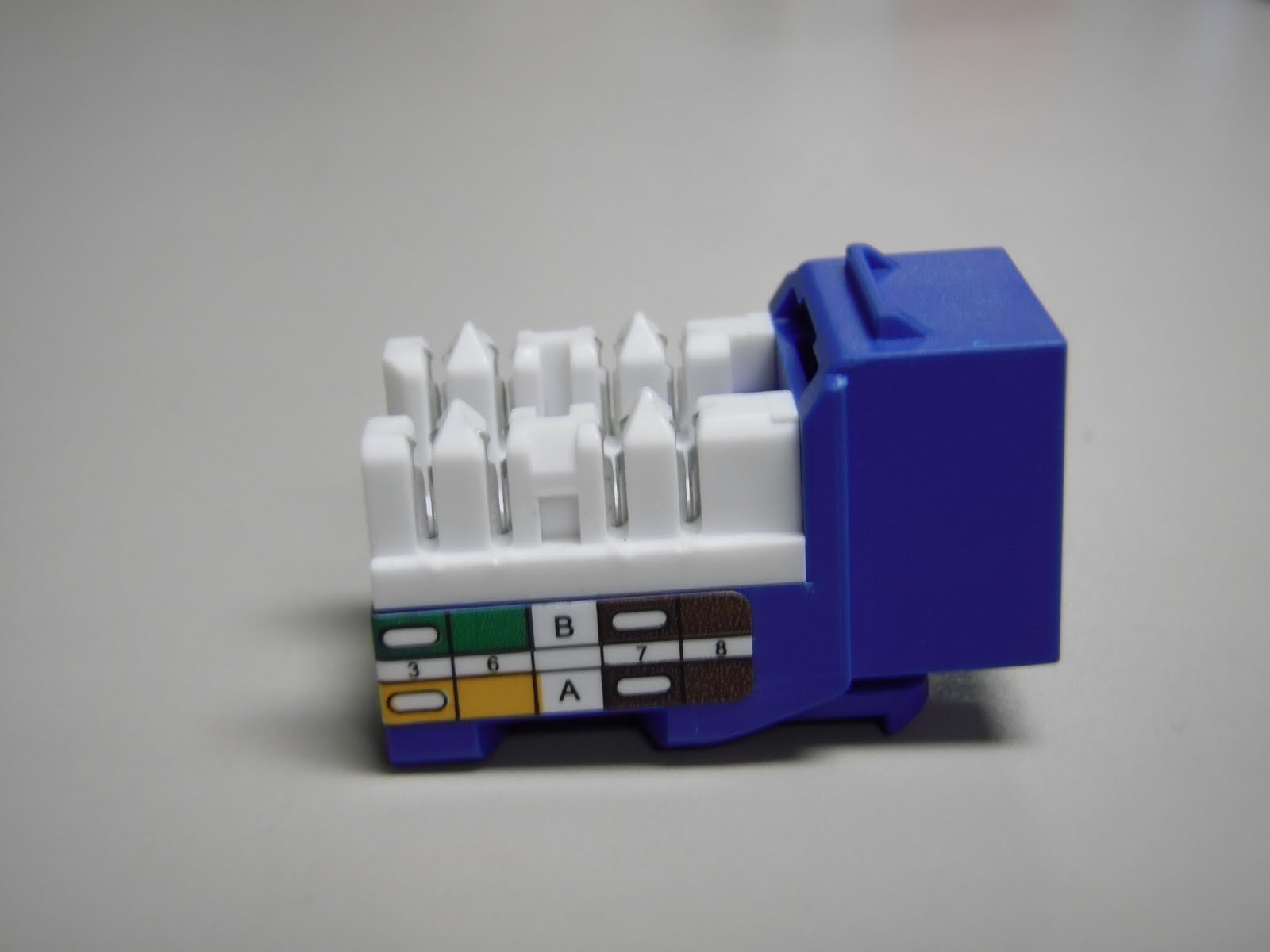

Slik som her











Du skal forøvrig følge B koblingen

[trampeklapp]

Begge fargekodene skal være merket på begge kontaktene. En med A og en med B

Slik som her











Du skal forøvrig følge B koblingen

[trampeklapp]

Begge fargekodene skal være merket på begge kontaktene. En med A og en med B

Slik som her











Du skal forøvrig følge B koblingen

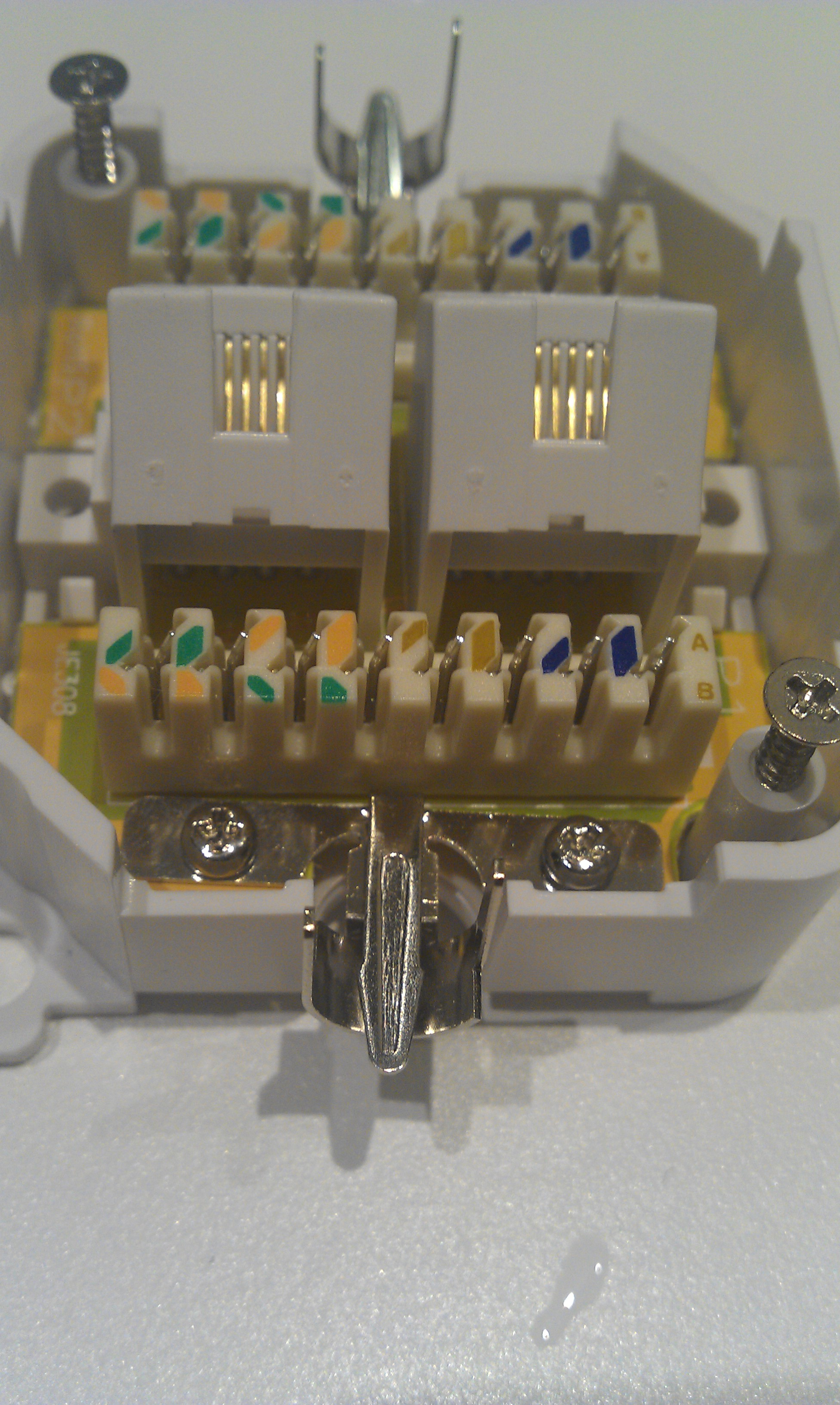

Men fargene følger ikke standard B? Se bilde...

[Big_JT]

Følger nok fint standaren. Den sier forøvrig kun noe om hvordan signalet skal komme ut av kontakten, ikke så mye om hvordan koblingene skal sorteres. Koble etter fargene på B og alt blir nok bra.

[nomore]

1 hvit/blå,

2 blå,

3 hvit/orange,

4 orange,

5 hvit/grøn,

6 grøn,

7 hvit/brun,

8 brun.

Denne rekkefølgen er pr definisjon feil, bare så du vet det



Alternativ til B standarden som du har listet opp har du A standarden, som er som følger:

1 grønn

2 hvit/grønn

3 orange

4 hvit/blå

5 blå

6 hvit/orange

7 brun

8 hvit/brun



Men bruk B standarden på flest mulig steder, så unngår du mange problemer. Bruker du A og B på samme kabel blir den krysset

[Nator]

Her er en grei guide:

http://tommynation.com/how-to-make-a-cat-6-patch-cable/

[AndersT2]

Jeg har kjøpt to cat6 koblingsbokser (Clas ohlson var tom for cat5 bokser)og skal koble cat5 kabel (kjøpt ferdig terminert) mellom boksene. Er det forskjell på koblingen i cat5 og cat6 bokser? Jeg har lest at koblingsboks cat5 skal kobles slik:



1 hvit/blå,

2 blå,

3 hvit/orange,

4 orange,

5 hvit/grøn,

6 grøn,

7 hvit/brun,

8 brun.



I min boks er pinmerkingen slik:

1 hvit/orange

2 Orange

3 Hvit/grøn

4 blå

5 hvit/blå

6 grøn

7 hvit/brun

8 brun



Confused...!!



Den øverste er B kopling slik ELKO har det på sine cat 5 bokser, og enkle cat 6 bokser.

Den nederste er fargekoden som er B kopling når man kopler direkte i en plugg.



Følg koden som står på selve boksen. Det er da forskjellig hvordan kobber banene ligger på selve printkortet.



Hvis du tar ut printkortet, noe som bør være meget lett, og følger banene fra blå, så havner den som den nederste av dine koder, sett med innenifra hullet, med pinnene oppover.
